井下电气防爆检查标准及规定范文一、背景介绍井下电气防爆检查是为了确保井下电气设备能够安全运行并防止发生火灾或爆炸等危险情况而进行的一项重要工作。
本文旨在制定并介绍井下电气防爆检查标准及相关规定,以保障井下工作区域的安全。
二、检查标准1. 设备标志:所有井下电气设备必须明显标注符合防爆要求的标志,以便操作人员迅速辨认。
标志应清晰可见,不得模糊或磨损,标志样式应符合国家相关标准。
2. 密封性检查:所有电气设备的外壳、接线盒等部件应具备良好的密封性能,以防止外界可燃气体进入设备内部。
检查时需要确保密封件完好无损,并进行必要的清洁和润滑。
3. 接地检查:井下电气设备的接地必须符合规定,接地电阻应在允许范围内。
检查时需测量接地电阻,并及时修复有缺陷的接地设施。
4. 绝缘电阻检查:井下电气设备的绝缘电阻必须达到规定的要求,以确保设备正常运行且不会产生漏电。
检查时需使用适当的绝缘电阻测量仪器进行测试,并进行记录。
5. 过载保护检查:井下电气设备应配备过载保护装置,并按规定的要求进行定期检查和试验,以确保设备在过负荷情况下能够及时切断电源。
6. 短路保护检查:井下电气设备应配备短路保护装置,以避免因短路故障引起火灾或其他危险。
检查时需验证短路保护装置的可靠性,并进行必要的维修或更换。
7. 温度保护检查:井下电气设备应配备温度保护装置,以防止因超温引起火灾或其他危险。
检查时需验证温度保护装置的功能是否正常,并进行必要的调整或更换。
8. 防爆工艺检查:井下电气设备安装位置和布线应符合防爆工艺要求,以最大程度地避免发生爆炸危险。
检查时需确保设备的安装和布线符合相关规定,并进行必要的修复或改进。
9. 定期维护计划:井下电气设备必须制定定期维护计划,并按计划进行维护和检修。
定期维护计划应包括设备的清洁、润滑、紧固件的检查等内容,以确保设备的正常运行。
10. 相关记录的保存:井下电气防爆检查的所有相关记录应保存完整,并可随时提供给相关部门查阅。
井下电气防爆检查标准及规定
是确保井下电气设备和设施符合安全要求的一套标准和规定。
以下是一些常见的井下电气防爆检查标准及规定:
1. 国家标准GB 3836《爆炸性环境用电气设备》:这是中国官方颁布的关于爆炸性环境用电气设备的标准,规定了井下电气设备的设计、制造、安装、使用、维护和检修的要求。
2. 工矿部《井下电气设备和电气工作安全规程》:这是中国煤矿行业专门制定的井下电气设备和电气工作的安全规程,包括电气设备的选用、安装、防护、维护和管理等方面的要求。
3. ISO 80079系列标准:这是国际电工委员会(IEC)制定的关于防爆电气设备的标准,包括ISO 80079-36:____《非电或非电子设备的安全要求-割线方法》和ISO 80079-37:____《非电或非电子设备的安全要求-非割线方法》等。
4. 美国矿物管理局(MSHA)标准:这是美国矿山工业所使用的井下电气设备和设施的标准,包括电气设备的设计、制造、安装、使用和维护等方面的要求。
此外,不同国家和地区可能还有一些其他的井下电气防爆检查标准和规定,具体情况需要根据当地的法律法规和标准来确定。
在进行井下电气防爆检查时,需要严格按照相应的标准和规定进行操作,确保井下电气设备和设施的安全性。
第 1 页共 1 页。
矿井电气防爆管理规定第一条为进一步加强电气防爆管理,杜绝电气失爆,确保安全生产,特制定本规定。
第二条各原煤生产单位(以下简称各单位)机电科是本单位电气防爆管理的职能部门,安检科是电气防爆管理的监督检查部门。
各单位机电科、安检科必须高度重视电气防爆管理工作,确保电气防爆相关规定的贯彻执行和现场管理措施的落实。
第三条各单位机电科是外来施工单位(建井处、安装工程处、六处、勘探工程处等)电气防爆管理的职能部门,必须把外来施工单位的电气防爆管理纳入日常考核,定期对其作业地点进行全面检查。
第四条各单位必须建立完善矿、队(项目部、工区)、班组三级防爆管理网络,按规定周期对防爆设备、小型电器、电缆的防爆性能进行检查,特殊时期应增加检查次数。
第五条防爆检查人员配置(一)各单位机电科及其它生产业务科室,必须明确一名副科长分管电气防爆工作。
(二)各单位机电科必须设防爆管理组,配齐专职防爆检查员,配置人数应满足检查周期需要(建井处、勘探工程处参照100-240万吨矿井配置),但不得少于表1规定人数。
表1:专职防爆检查员配置数量(三)采煤、掘进、机电运输、通风、安全等使用机电设备的井下单位(项目部、工区),必须明确一名副队长(副经理)负责电气防爆工作,配置2名~3名兼职防爆检查员,采掘头面每班至少配1名跟班防爆电工负责防爆检查工作。
(四)专、兼职防爆检查员、防爆电工应具备中技或高中及以上学历,防爆检查员必须经过有资质的培训机构培训考试,并取得井下电气作业合格证。
(五)专、兼职防爆检查员应保持相对稳定,需要调换人员时必须报各单位机电科备案。
第六条防爆管理职责(一)防爆管理职责划分原则:“谁使用、谁管理、谁负直接责任”。
(二)各单位机电负责人是本单位电气防爆管理工作的第一责任者,负责电气防爆工作的行政管理。
(三)机电副总工程师是本单位电气防爆技术管理的第一责任者,负责电气防爆工作的技术管理。
(四)机电科长是电气防爆业务保安的第一责任者,负责电气防爆工作的日常管理。
井下防爆电气管理规定
是为了确保井下作业场所的安全,防止电气设备因为火花或电弧引发爆炸事故,保障人员的生命财产安全。
以下是常见的井下防爆电气管理规定:
1. 电气设备选择:井下电气设备必须符合防爆要求,必要时应进行防爆改造或更换。
2. 防爆等级:根据井下作业场所的爆炸危险性,确定电气设备的防爆等级和防水等级。
3. 安装与维护:电气设备必须按照规定进行正确安装和定期维护,确保其正常运行和安全可靠。
4. 接地保护:对井下电气设备必须进行有效的接地保护,防止静电积聚和电气设备漏电。
5. 进阶隔爆:对于高危作业区域,应采用进阶隔爆措施,如防爆电缆、隔爆箱等。
6. 密封性:入井点、电气接头处等必须保持良好的密封,防止火花或电弧引发爆炸。
7. 定期检测:井下电气设备必须定期进行检测,确保防爆措施的有效性。
8. 紧急停电:在发现电气设备出现故障或异常时,必须及时进行紧急停电处理。
9. 专业人员:井下电气设备的维护和检修应由专业人员进行,并定期进行培训和考核。
10. 隔离措施:在井下作业时,电气设备必须与易燃易爆物隔离,防止发生火灾或爆炸事故。
以上是井下防爆电气管理的一些主要规定,具体的管理措施和要求可能会因国家、行业等不同而有所差异。
在实际操作中,必须严格按照相关规定进行操作和管理,确保井下作业的安全。
井下防爆电气设备完好标准(一)一、紧固件类紧固件应齐全、完整、可靠。
同一部位的紧固件(螺母、螺栓)其规格要求一致。
螺栓的裸露部分一般不得超过三扣,否则,本设备为不完好。
凡用螺栓连接紧固的部件,其间夹有弹性物者(如密封圈和橡套电缆)可不再加弹簧垫圈。
隔爆外壳结合面的紧固件(螺栓、螺母)要上满扣,不满扣为失爆。
紧固螺钉伸入螺孔长度应不小于螺纹直径的尺寸(铸铁、铜、铝件等不小于直径的1.5倍)如螺孔深度不够螺纹直径尺寸,则螺钉必须拧满螺孔,否则,均属失爆。
隔爆结合面紧固件(螺栓)应加装弹簧垫圈或背帽(用弹簧垫圈时其规格应与螺栓保持一致,紧固程度应以将其压平为合格),螺栓松动,无弹簧垫圈(或背帽)和弹垫不合格均为失爆。
1、防爆上盖紧固螺栓短,不露丝为失爆(标准为露出1~3个螺距),太长不完好。
2、缺少弹簧垫圈或螺栓为失爆。
3、螺丝所垫弹簧垫太大,属于失爆。
4、使用双弹簧垫,属于失爆。
5、防爆面螺栓未上紧(以弹簧垫圈压平为准)、垫圈失效或压不平,属于失爆。
6、防爆面螺栓规格不一致,属于失爆。
7、喇叭嘴缺螺栓,属于失爆。
8、进线未压紧,属于失爆。
9、喇叭嘴未拧紧,手能晃动,属于失爆。
10、螺母式引入装置紧不到位,用一只手能使压紧螺母向紧的方向旋进超过半圈,属于失爆。
11、螺栓(或螺孔)滑扣,属于失爆。
二、接线装置类不使用的进出线嘴要分别用密封圈和挡板依次装入、压紧后封堵,否则为失爆。
螺旋式进出线嘴如上金属圈时应装在挡板外面,否则也属于失爆。
1、密封圈薄或无密封圈导致接线嘴与接线腔直接接触(俗称“亲嘴”),属于失爆。
2、把密封圈割开使用,属于失爆。
3、高压铠装电缆接线盒没有灌绝缘胶,绝缘胶没有灌到电缆端分口以上或采用压盘式均属于失爆。
4、电缆压扁量超过规定(压叠式线嘴压紧电缆的压扁量不超过电缆直径的10%)。
5、挡板、金属圈外径与进线装置内径间隙大于2mm(厚度小于2mm,挡板直径在110mm 及以上时厚度小于3mm,所有挡板应镀锌)。
煤矿井下防爆电气管理办法一、凡属井下使用的电气设备,采购时必须符合《煤矿安全规程》第441条的要求。
防爆电气设备到矿验收时,应当检查产品合格证、煤矿矿用产品安全标志,并核查与安全标志审核的一致性。
入井前,应当进行防爆检查,签发自制的合格证后方准入井。
该工作由各井口分管机电运输的井口领导安排布置,机运股(组)及防爆组等相关人员实际操作。
二、升井检修后的电气设备,入井前应检查其防爆安全性能。
检查合格后签发自制的合格证后方可入井,合格证签发要统一建档管理。
该工作由井口机运股(组)及防爆管理人员负责完成、分管机电运输的领导督查和落实。
三、井口必须建立防爆检查组(可兼职),防爆组对井下在用的电气设备(包括矿灯及井下运输系统设备设施)防爆检查复盖周期为每月1次,防爆组应有全面的工作记录,工作记录每月由井口机运股(组)收集保管备查。
四、井下小班值班电工应班班检查所管辖区内的电气设备(每日必须检查1次),发现问题及时处理。
五、井下电工不得随意打开电气设备,严禁设备在没有防爆性能下进行试运行。
确因特殊情况,需在井下打开电气设备、或试运行、或需使用普通型仪器仪表、或需对地放电的,必须采用实时监测的方法监测工作地点的瓦斯浓度,在浓度低于 1.0%时,方可进行上述操作。
操作中如瓦斯浓度超过 1.0% 则必须立即停止工作,已带电或正在试运行的电气设备必须从其上一级控制开关断开其电源,严禁现场断电。
本条中所列工作必须制定专门的安全技术措施经井口领导批准后执行。
六、不得在井下随意拆开、敲打矿灯。
七、井下不得带电检修、搬迁电气设备、电线和电缆。
检修或搬迁前,必须切断电源,并可靠闭锁,验电放电后并在断电开关上悬挂“有人工作,不准送电”的警示牌,只有执行这项工作的人员才有权取下此牌,恢复送电。
八、凡属新安装的井下电气设备,投入使用前均必须由防爆人员做专门的防爆检查验收,对达不到防爆要求的必须先整改合格、然后才能投入使用。
九、井下防爆电气设备的运行、维护和修理,必须符合防爆性能的各项技术要求。

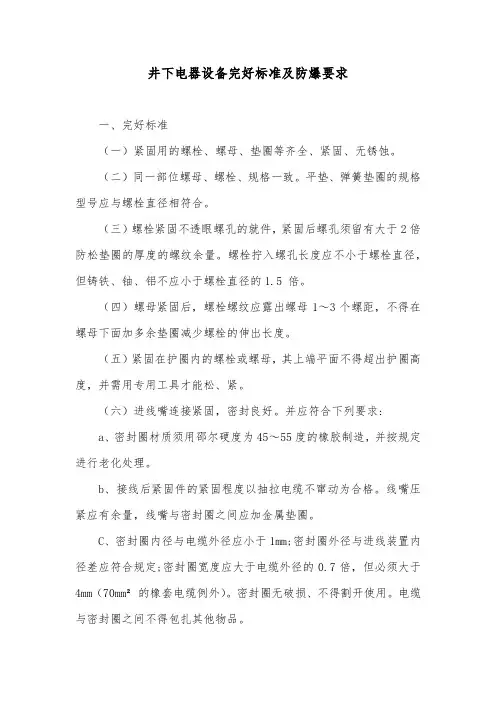

井下电器设备完好标准及防爆要求一、完好标准(一)紧固用的螺栓、螺母、垫圈等齐全、紧固、无锈蚀。
(二)同一部位螺母、螺栓、规格一致。
平垫、弹簧垫圈的规格型号应与螺栓直径相符合。
(三)螺栓紧固不透眼螺孔的就件,紧固后螺孔须留有大于2倍防松垫圈的厚度的螺纹余量。
螺栓拧入螺孔长度应不小于螺栓直径,但铸铁、铀、铝不应小于螺栓直径的1.5 倍。
(四)螺母紧固后,螺栓螺纹应露出螺母1~3个螺距,不得在螺母下面加多余垫圈减少螺栓的伸出长度。
(五)紧固在护圈内的螺栓或螺母,其上端平面不得超出护圈高度,并需用专用工具才能松、紧。
(六)进线嘴连接紧固,密封良好。
并应符合下列要求:a、密封圈材质须用邵尔硬度为45~55度的橡胶制造,并按规定进行老化处理。
b、接线后紧固件的紧固程度以抽拉电缆不窜动为合格。
线嘴压紧应有余量,线嘴与密封圈之间应加金属垫圈。
C、密封圈内径与电缆外径应小于1mm;密封圈外径与进线装置内径差应符合规定;密封圈宽度应大于电缆外径的0.7倍,但必须大于4mm(70mm²的橡套电缆例外)。
密封圈无破损、不得割开使用。
电缆与密封圈之间不得包扎其他物品。
d、低压隔爆开关引入铠装电缆时,密封圈应全部套在电缆铅皮上。
e、电缆护套(铅皮)穿入进线嘴长度一般为 5~15mm。
如电缆粗穿不进时,可将穿入部分锉细(但护套与密封圈结合部位不得锉细)。
f、低压隔爆开关未使用的接线嘴应用密封圈及厚度不小于2mm 的钢垫板封堵压紧。
其紧固程度:螺旋线嘴用三手指向旋紧方向拧紧不超过半圈为合格;压叠式线嘴用手晃不动为合格。
钢垫板应置于密封圈的外面,其直径与进线装置内径差应符合规定。
高压隔爆开关未使用的接线嘴应用与线嘴法兰厚度、直径相符合的钢垫板封堵压紧,其隔爆结合面的间隙应符合规定。
g、高压隔爆开关接线盒引入铠装电缆后,应用绝缘胶灌至电缆三叉以上。
(七)防爆电气设备入井前,应检查其“产品合格证”、“煤矿矿用产品安全标志”及安全性能;检查合格并签发合格证后,方准入井。
井下电气防爆的管理规定一、开关应完好无损,转动防爆面间隙应小于0.4mm,不得缺丝少件。
螺丝、弹簧垫要齐全。
二、接线时电缆外皮进入按线腔一般在5-15mm,接线要牢固且接触电阻不得大于同种线径电缆的电阻。
三、接线应整齐无毛刺,齿形压线板,平垫齐全,不得压电缆皮。
四、接线腔内要干净整齐,接地线长度应以把所有电缆线拉脱之后,地线不脱落为标准。
五、胶圈大小合适,电线套入胶圈内,电缆外皮与胶圈间隙不应大于0.5mm,胶圈外径与进线口间隙不得大于2mm,胶圈厚度不得小于电缆芯线直径的7倍。
六、所有不接线的接线口,都必须有厚度不小于2mm的挡板堵死,且必须有密封圈,挡板要挡在外面。
七、螺旋接线咀以手不能旋动为合格,带压线板的接线咀以电缆压紧后不松动为标准。
八、开关弹簧垫、螺丝必须齐全,有弹性物质力除外。
井下电气防爆的管理规定(2)井下电气防爆管理的规定是关于在井下环境中使用电气设备和系统时,为防止火灾和爆炸的发生而制定的一系列管理措施。
这些规定旨在确保井下电气安全运行,并保护工人和设备的安全。
以下是关于井下电气防爆管理规定的详细内容:一、井下电气设备安全标准1. 井下电气设备必须符合国家相关标准和规定,且具有防爆性能。
2. 井下电气设备必须通过防爆性能检测并取得合格证书,确保其在工作环境中的安全可靠性。
3. 井下电气设备在安装前需要进行认证,包括设备本身的认证和安装过程的合格证明。
二、井下电气设备的检查与维修1. 井下电气设备必须定期进行检查和维护,确保其正常运行状态。
2. 检查和维护应按照设备生产商提供的规定和程序进行,必要时可借助专业人员的帮助。
3. 井下电气设备的维修必须在停电的情况下进行,且由经过专业培训的人员进行操作。
三、井下电气设备的防护措施1. 井下电气设备必须设置防爆保护措施,如防爆外壳、防爆配电箱等,以减少火灾和爆炸的风险。
2. 井下电气设备的配电线路必须采用特殊的防护措施,如防火套管、防火保护罩等,以阻止电火花引发火灾。

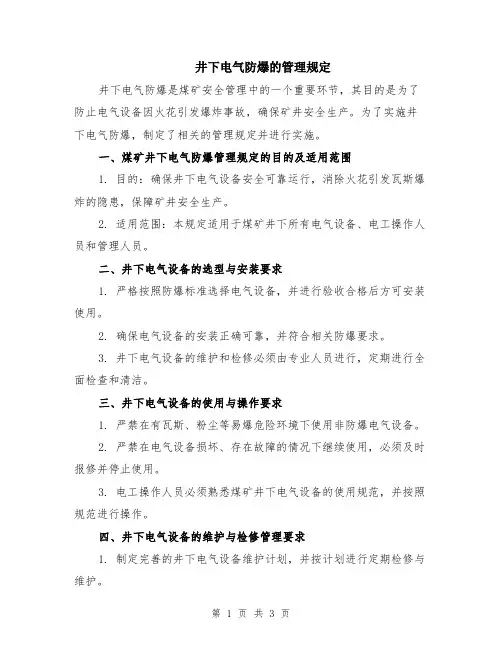

井下电气防爆的管理规定井下电气防爆是煤矿安全管理中的一个重要环节,其目的是为了防止电气设备因火花引发爆炸事故,确保矿井安全生产。
为了实施井下电气防爆,制定了相关的管理规定并进行实施。
一、煤矿井下电气防爆管理规定的目的及适用范围1. 目的:确保井下电气设备安全可靠运行,消除火花引发瓦斯爆炸的隐患,保障矿井安全生产。
2. 适用范围:本规定适用于煤矿井下所有电气设备、电工操作人员和管理人员。
二、井下电气设备的选型与安装要求1. 严格按照防爆标准选择电气设备,并进行验收合格后方可安装使用。
2. 确保电气设备的安装正确可靠,并符合相关防爆要求。
3. 井下电气设备的维护和检修必须由专业人员进行,定期进行全面检查和清洁。
三、井下电气设备的使用与操作要求1. 严禁在有瓦斯、粉尘等易爆危险环境下使用非防爆电气设备。
2. 严禁在电气设备损坏、存在故障的情况下继续使用,必须及时报修并停止使用。
3. 电工操作人员必须熟悉煤矿井下电气设备的使用规范,并按照规范进行操作。
四、井下电气设备的维护与检修管理要求1. 制定完善的井下电气设备维护计划,并按计划进行定期检修与维护。
2. 维护人员必须具备相应的防爆知识和操作技能,严格按照操作规程进行维护与检修。
3. 设立完善的设备档案,记录每次维护与检修的过程和结果,并及时处理问题。
五、井下电气设备的监控与管理要求1. 井下电气设备必须安装监控系统,实时监测设备的运行状态和运行数据。
2. 设备监控系统必须联网与安全监测中心进行信息传输,及时报告电气设备异常情况。
3. 定期开展设备监控数据的统计和分析,及时发现问题并采取措施解决。
六、井下电气设备事故的处理与报告要求1. 对于井下电气设备发生的事故,必须及时进行处理并报告相关部门。
2. 事故处理过程中,必须确保人员安全,并尽快排除事故原因,防止进一步发生事故。
3. 对于重大事故,必须按照规定的程序进行报告,并追究相关责任人的责任。
七、井下电气设备安全教育与培训要求1. 煤矿必须定期组织电工操作人员进行电气设备安全教育和培训。
