道路工程制图习题集答案道路工程制图习题集答案道路工程制图是指在道路建设过程中，通过图纸来表达和传达设计方案、施工要求等信息的一种工作。
它是道路工程建设的重要环节，对于保障道路建设的质量和安全至关重要。
在道路工程制图中，习题集是一种常见的学习和练习工具，通过解答习题可以帮助工程师们提高对道路工程制图的理解和应用能力。
下面，本文将为大家提供一些常见道路工程制图习题的答案，希望对大家的学习和实践有所帮助。
一、道路工程制图的基本知识1. 请简要介绍道路工程制图的基本内容和要求。
答：道路工程制图的基本内容包括道路平面图、纵断面图、横断面图等。
其中，道路平面图用于表达道路的布置、交叉口的位置等信息；纵断面图用于表达道路纵向的高程变化情况；横断面图用于表达道路横向的断面形状。
道路工程制图的要求包括准确性、规范性、清晰性等，以确保图纸能够准确传达设计意图，便于施工和监理。
2. 在道路工程制图中，什么是比例尺？如何确定比例尺的大小？答：比例尺是指图纸上表示实际长度与实际长度之比的比例关系。
在道路工程制图中，常用的比例尺有1:500、1:1000等。
确定比例尺的大小需要综合考虑图纸的大小、图纸上需要表达的信息的精度和清晰度等因素。
一般来说，比例尺的选择应该使得图纸既能够清晰地表达信息，又能够保持图纸的适度大小。
二、道路平面图的制图方法1. 请简要介绍道路平面图的制图方法。
答：道路平面图的制图方法包括平面图的绘制和交叉口的标注。
平面图的绘制需要根据设计要求和道路布置方案，将道路的中心线、边线、交叉口等要素绘制到图纸上，并标注清晰的尺寸、坐标等信息。
交叉口的标注需要根据交叉口的类型和设计要求，标注交叉口的形状、尺寸、信号灯、标线等信息。
2. 如何确定道路平面图中的交叉口的位置和形状？答：确定道路平面图中交叉口的位置和形状需要根据设计要求和交叉口类型进行分析和判断。
一般来说，交叉口的位置应该考虑到道路的交通流量、交通安全等因素，尽量选择在交通流量较大的位置。
《道路工程制图》题库一、选择题（每题1分）第一章制图基础1、丁字尺是用来与图板配合画水平线的，下面使用方法错误的是：（）（C）A保持尺头与图板左边贴紧B水平线应由上向下逐条画出C可用丁字尺的下边画水平线D应防止受潮、曝晒、烘烤或弯曲2、据铅芯硬度不同用H或B标明，其中H表示（）。
（A）A硬而淡B软而浓C软硬适中D硬而浓3、A1图幅的图纸外形尺寸是（）。
（C）A841×1189B840×1189C594×841D594×8404、对图中比例下面表述正确的是（）。
（D）A1：100<1：200B1：50<1：200C1：100>1：50D1：100>1：2005、图上所有尺寸数字是物体的（）大小数值，与图形选用比例（）。
（D）A缩小无关B扩大有关C实际有关D实际无关6、图纸幅面的（）可以加长，加长时图幅A0、A2、A4应为（）的整倍数，图幅A1、A3应为（）的整倍数。
（A）A长边150mm210mm B短边150mm210mmC长边210mm150mm D短边210mm150mm7、工程图一般采用三种线宽，即粗、中、细的比例规定为（）。
（B）A b：0.5b：0.35bB b：0.5b：0.25bC b：0.6b：0.25bD b：0.5b：0.30b8、标高、坡长和曲线要素均以（）为单位。
（C）A kmB cmC mD mm9、标高的符号采用（）绘制的（）三角形表示。
（D）A中实线等边B细实线等边C中实线等腰直角D细实线等腰直角10、在画底稿时，应选用（）铅笔轻轻画出。
（B）A B或HB H或2HC B或2B D2B或2H第二章投影的基本知识11、为了能在一张图纸上同时反映出三个投影图，即将三投影面体系展开，展开时规定（）不动。
（D）A投影面B H面C W面D V面12、将三投影面体系展开后，Y轴分成两部分，其中随W面旋转的用（）表示。
道路工程试题及答案道路工程作业答案试题一：路面设计1.请解释何为路面设计？路面设计是指在规定的交通要求和地理环境下，根据道路使用功能、交通量、车速等因素，确定合适的路面结构设计方案的过程。
2.路面设计的基本原则有哪些？路面设计的基本原则包括：•车辆舒适性原则：保证车辆行驶在道路上的舒适性，减小车辆震动和噪声。
•交通安全性原则：确保道路在各种天气条件下都能提供良好的附着力和操控性，降低交通事故风险。
•经济性原则：选择合适的路面结构和材料，尽量降低建设和维护成本。
•可持续性原则：考虑道路的寿命周期，并在设计中考虑环境因素和可持续发展。
3.路面设计中常用的材料有哪些？常用的路面设计材料包括：•沥青混凝土：具有良好的抗水腐蚀性和防滑性能，适用于中低交通量的道路。
•水泥混凝土：具有良好的耐久性和承载能力，适用于大型交通量的道路。
•碎石：适用于低交通量的农村道路。
•砂质土：适用于非机动车和行人的道路。
试题二：路基处理1.请解释何为路基处理？路基处理是指通过加固、改良、加厚等方法，提高路基的稳定性和承载能力的过程。
2.路基处理的目的是什么？路基处理的目的包括：•提高路基的稳定性：防止路基在湿软地区下沉或滑动，确保路面的平整度和安全性。
•提高路基的承载能力：增加路基的强度，以满足预期的交通荷载要求。
•降低路基的变形：减少路基在长时间交通荷载下的塑性变形，保持路面的平整度。
•防止路基的侧滑：通过路基处理措施，防止路基在侧向荷载作用下发生滑动。
3.路基处理常用的方法有哪些？常用的路基处理方法包括：•压实：通过辗压、轧辊碾压等方式增加路基的密实度。
•加固：通过添加填料材料、土壤改良剂等方式提高路基的承载能力。
•排水：通过建设排水系统，降低路基的含水量，减少土壤软化和滑动的风险。
•加厚：在需要提高路基承载能力的区域进行加厚，以满足设计要求。
试题三：路面养护1.请解释何为路面养护？路面养护是指对现有路面进行维护和修复的过程，以延长路面寿命并提高路面的安全性和舒适性。
《公路工程施工技术》交通工程练习题及答案解析《公路工程施工技术》交通工程练习题及答案解析1主要起到提示、诱导、指示作用的交通安全设施是（）。
A．交通标志 B．交通标线 C．A类突起路标 D．B类突起路标答案： A答案：答案：答案：突起路标根据其是否具备逆反射性能分为A、B两类：具备逆反射性能的为A类突起路标；不具备逆反射性能的为B类突起路标。
2交通标线是由标划于路面上的各种线条、箭头、文字、立面标记和（）等构成的。
A．分合流标志 B．线形诱导标 C．突起路标 D．轮廓标答案： C 3 A类突起路标与B类突起路标的性能区别是（）。
A．具备减速性能 B．具备防滑性能 C．具备视线诱导性能 D．具备逆反射性能答案： D 4特种车辆监视系统是由车载GPS和GSM／GPRS／CDMA（简写为GSM）通信装置、（）及覆盖本路网的GPS及GSM移动通信网构成。
A．移动通信基站B．分中心大屏幕投影机C．分中心GPS和GSM通信及控制装置 D．分中心紧急电话控制台答案： C 5 监控信息发布的被控场外对象包括可变信息标志、交通信号灯、车道指示标志、（）以及其他可能控制交通流的设施。
A．道路施工安全标志B．指路标志 C．旅游区标志 D．可变限速标志答案： D 6隧道通风控制系统是根据CO及（）检测到的环境及交通量信息等控制风机的运转。
A．温度检测器 B．压力检测器 C．能见度检测器 D．亮度检测器答案： C 7隧道火灾报警系统的人工报警按钮通常是在隧道内每（）m间距设一个。
A．100 B．75 C．50 D．25 答案： C 8一条路的交通信号监控系统是由监控分中心和控制节点的计算机系统、外场设备以及（）等组成。
A．局域网 B．交换机C．可变信息标志 D．传输通道答案： D 9隧道照明控制系统能根据交通量的变化及（）对洞内照明强度进行调节。
A．电源电压变化 B．风速的变化 C．洞外照度的变化 D．温、湿度的变化答案：C 10长隧道通风控制系统通过检测到的环境数据、交通量信息等，可以起到控制风机运行以保持良好的卫生环境，提高能见度，（），保证行车安全等作用。
道路工程识图练习题答案一、选择题1. 道路工程中，以下哪项不是路面结构层的主要组成部分？A. 路基B. 基层C. 面层D. 排水层答案：D2. 在道路工程中，通常采用哪种方法来确定道路的纵坡？A. 目测法B. 水准仪测量法C. 直接测量法D. 计算法答案：B3. 道路工程中，横断面图主要用来表示什么？A. 道路的平面位置B. 道路的纵坡C. 道路的宽度和高度D. 道路的排水系统答案：C二、判断题1. 道路工程中的路基是道路的基础，其稳定性对道路的使用寿命至关重要。
（对）2. 道路工程中的排水系统设计可以忽略不计。
（错）3. 道路工程中，面层是直接承受车辆荷载的层，因此需要有良好的耐磨性。
（对）三、简答题1. 简述道路工程中路基的施工要点。
答：路基施工要点包括：确保地基承载力满足要求，合理选择路基材料，保证路基的密实度和稳定性，以及做好排水措施防止水害。
2. 描述道路工程中横断面图的作用。
答：横断面图主要用于展示道路的宽度、高度以及横坡等信息，是设计和施工中确定道路结构尺寸的重要依据。
四、计算题1. 已知某道路设计纵坡为3%，求在100米长度内，道路的高差是多少？答：纵坡3%表示每100米长度内高差为3米，因此100米长度内的高差为3米。
2. 若某道路设计宽度为20米，要求路基宽度比路面宽度每侧多出0.5米，求路基的总宽度。
答：路基宽度为路面宽度每侧多出0.5米，因此路基总宽度为20米 + 0.5米 + 0.5米 = 21米。
五、绘图题1. 根据题目描述，绘制一幅简单的道路横断面图，要求包括路基、基层和面层。
答：（此处应为绘图部分，由于文本限制，无法提供实际图形，但应包括路基、基层和面层的分层表示，以及相应的尺寸标注。
）六、案例分析题1. 某城市主干道路工程，设计速度为60km/h，路面宽度为15米，请根据这些信息分析该道路可能采用的路面结构类型，并说明理由。
答：考虑到设计速度和路面宽度，该城市主干道可能采用沥青混凝土路面结构，因为沥青路面具有良好的行车舒适性和较高的承载能力，适合高速度和重载交通的需求。

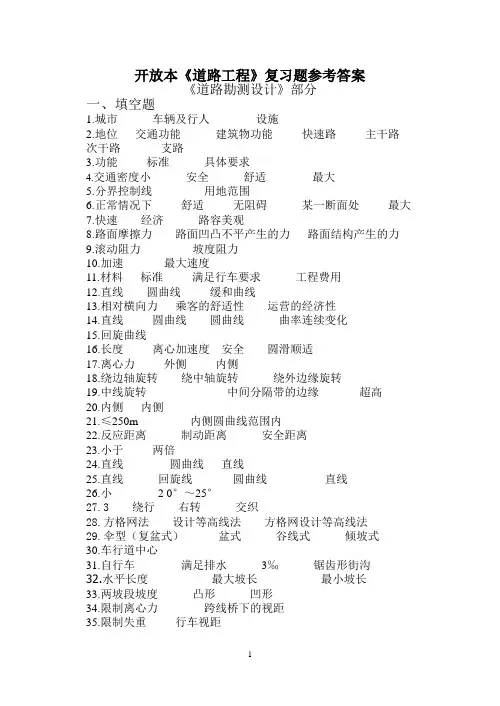

开放本《道路工程》复习题参考答案《道路勘测设计》部分一、填空题1.城市车辆及行人设施2.地位交通功能建筑物功能快速路主干路次干路支路3.功能标准具体要求4.交通密度小安全舒适最大5.分界控制线用地范围6.正常情况下舒适无阻碍某一断面处最大7.快速经济路容美观8.路面摩擦力路面凹凸不平产生的力路面结构产生的力9.滚动阻力坡度阻力10.加速最大速度11.材料标准满足行车要求工程费用12.直线圆曲线缓和曲线13.相对横向力乘客的舒适性运营的经济性14.直线圆曲线圆曲线曲率连续变化15.回旋曲线16.长度离心加速度安全圆滑顺适17.离心力外侧内侧18.绕边轴旋转绕中轴旋转绕外边缘旋转19.中线旋转中间分隔带的边缘超高20.内侧内侧21.≤250m 内侧圆曲线范围内22.反应距离制动距离安全距离23.小于两倍24.直线圆曲线直线25.直线回旋线圆曲线直线26.小 2 0°～25°27.3 绕行右转交织28.方格网法设计等高线法方格网设计等高线法29.伞型（复盆式）盆式谷线式倾坡式30.车行道中心31.自行车满足排水3‟锯齿形街沟32.水平长度最大坡长最小坡长33.两坡段坡度凸形凹形34.限制离心力跨线桥下的视距35.限制失重行车视距36.相互重合稍长于37.人行道排水设施各种管线38.将一年8760小时交通量从大到小排列位于第30位的小时交通量39.10~20cm 1.5%~2%40.一块板二块板四块板41.直线形抛物线形折线形42.从下到上从左到右1:20043.采用延长路线的方法逐渐升坡克服高差。
44.自然展线回头展线螺旋展线45.方格网式环形放射式混合式46.非直线系数道路面积密度二、名词解释1.公路：是指连接城市、乡村和工矿基地等，主要供汽车行驶，具备一定条件和设施的道路。
2.城市道路：在城市范围内，供车辆及行人通行的，具备一定和设施的道路。
3.计算行车速度：通常可以认为是指在天气良好、交通密度小的情况下，一般驾驶员能够保持安全而舒适行驶的最大车速。
《道路工程》试题及答案一、单项选择题（每题2分，共20分）1. 道路工程中，以下哪项是路面结构层的组成部分？A. 路基B. 路肩C. 路面D. 排水系统答案：C2. 道路设计中，以下哪项不是道路横断面设计的内容？A. 车道宽度B. 人行道C. 路缘石D. 交通信号答案：D3. 道路工程中，以下哪项不是路面材料？A. 沥青B. 水泥C. 钢筋D. 碎石答案：C4. 道路工程中，以下哪项不是道路施工的步骤？A. 测量放线B. 材料采购C. 路面铺装D. 道路养护答案：D5. 道路工程中，以下哪项不是道路排水系统的功能？A. 防止路面积水B. 减少路面腐蚀C. 增加路面摩擦D. 保护路基答案：C6. 道路工程中，以下哪项不是道路施工质量控制的内容？A. 材料质量检查B. 施工工艺控制C. 施工进度控制D. 施工人员培训答案：C7. 道路工程中，以下哪项不是道路养护的目的？A. 延长道路使用寿命B. 提高行车安全C. 减少道路噪音D. 降低道路维护成本答案：C8. 道路工程中，以下哪项不是道路设计的原则？A. 安全性B. 舒适性C. 经济性D. 随意性答案：D9. 道路工程中，以下哪项不是道路施工机械？A. 压路机B. 挖掘机C. 推土机D. 搅拌机答案：D10. 道路工程中，以下哪项不是道路施工过程中可能出现的问题？A. 材料浪费B. 施工延期C. 施工安全事故D. 施工成本增加答案：D二、多项选择题（每题3分，共15分）1. 道路工程中，以下哪些因素会影响道路使用寿命？A. 材料质量B. 施工工艺C. 道路养护D. 交通流量答案：ABCD2. 道路工程中，以下哪些措施可以提高道路行车安全？A. 设置交通标志B. 增加道路宽度C. 改善路面排水D. 加强道路照明答案：ABCD3. 道路工程中，以下哪些是道路施工过程中的质量控制措施？A. 定期检查材料B. 监督施工工艺C. 定期培训施工人员D. 施工进度控制答案：ABC三、判断题（每题1分，共10分）1. 道路工程中，路基是路面结构层的一部分。
2014《道路工程》（答案）一、单项选择题（本大题共20小题，每小题1分，共20分）1．B 2．B 3．A 4．A 5．B 6．C7．A 8．D 9．B 10．B 11．D 12．A13．B 14．C 15．D 16．B 17．A 18．C19．B 20．D二、填空题（本大题共12小题，每小空1分，共28分）1．路堤本身的沉陷，路基下部天然地面承载力不足引起。
2．路堤和路堑3．边沟、截水沟、排水沟、跌水和急流槽。
4．水5．植物和矿料 6.1) 垂直力,2) 水平力,3) 震动力,4) 冲击力7．1) 水，2) 温度8．行车安全、舒适视距9．荷载作用时间和环境温度，应力与应变10．1) 真缝,2) 假缝, 3）平头缝,4)企口缝11．保证汽车足够的行驶稳定性。
12．①曲率变化缓和段（从直线向曲线或从大半径曲线向小半径曲线变化）；②横向坡度变化的缓和段（直线段的路拱横坡渐变至弯道超高横坡度的过渡或曲线部分不同的横坡度的过渡）；③加宽缓和段（直线段的标准宽度向曲线部分加宽度之间的渐变）。
三、名词解释（本大题共7小题，每小题3分，共21分）1．在道路设计中，平均纵坡是指一定路线长度范围内，路线两端点的高差与路线长度的比值。
2．指路基强度最低的季节，南方为雨季，北方为春融季节。
3．路基现场压实后土的干密度与该种土的最大干密度之比。
4．包括除水泥混凝土以外的各种基层和各类沥青面层、碎（砾）石面层或块石面层组成的路面结构。
5．考虑道路（公路）等级、面层与基层类型，设计年限内标准轴载的累计当量轴次等因素确定的6．考虑汽车实际行驶中的超载、偏载以及路面工作条件不均匀等因素对路面板内荷载应力的影响的修正系数。
7．标准轴载（车轮荷载）作用在混凝土路面板上的位置不同，板内所产生的荷载应力不同，使混凝土面板产生最大综合疲劳损坏的荷载作用位置就是临界荷位。
四、简答题（本大题共4小题，每小题5分，共20分）1．制定最大纵坡主要是依据汽车的动力特性、道路等级、自然条件、车辆行驶安全以及工程、运营经济等因素进行确定。
