工程制图习题

《工程制图》课程习题集一、问答与作图题11.在直线AB上找点K使AK:KB=3:2,在直线CD上找点E，使DE:EC=1:2。

2.判断直线的相对位置。

3.作正平线分别与AB、CD、EF相交。

4.在平面ABC内作一条水平线，使其到H面的距离为10mm。

5.已知直线AB的两面投影，设直线AB上一点C将AB分成2：3，求C点的三面投影。

6.做出第三投影7.做出截断体的三面投影。

8.补全第三投影9.完成下列各形体的投影。

10.根据给出的视图，补画第三视图或视图中所缺的图线。

二、问答与作图题211.补视图12.补漏线13.补画左视图14.已知两视图，求作第三视图。

15.补画视图16.补画左视图17.根据两视图补画第三视图。

18.根据已知视图补画第三视图或视图中所缺的图线。

19.根据给出的视图，补画第三视图（或视图所缺的图线）。

20.补全第三投影21.标注尺寸22.标注尺寸23.标注尺寸24. 量取并标注组合体的尺寸。

（取整数，四舍五入）。

25. 量取并标注组合体的尺寸。

（取整数，四舍五入）。

26.分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。

28.指出下列螺纹画法中的错误，并将正确的画在指定位置。

29.在指定位置画出剖面图(键槽深3mm)。

30.画出指定位置的断面图。

三、问答与作图题3（略）……答案一、问答与作图题11.在直线AB上找点K使AK:KB=3:2,在直线CD上找点E，使DE:EC=1:2。

（10分）2.判断直线的相对位置。

3.作正平线分别与AB、CD、EF相交。

4.在平面ABC内作一条水平线，使其到H面的距离为10mm。

5.已知直线AB的两面投影，设直线AB上一点C将AB分成2：3，求C点的三面投影。

6.做出第三投影7.做出截断体的三面投影。

8.补全第三投影二、问答与作图题211.补视图12.补漏线13.补画左视图14.已知两视图，求作第三视图。

15.补画视图16.补画左视图17.根据两视图补画第三视图。

工程制图习题及答案工程制图是工程技术中非常重要的一项基础工作，它涉及到设计、制造、施工等方方面面。

通过工程制图，可以将复杂的设计思想转化为具体的图纸，方便工程师、设计师和施工人员的沟通与理解。

在学习工程制图的过程中，习题的练习是非常重要的一部分，下面将介绍一些常见的工程制图习题及其答案。

一、工程制图基础习题1. 绘制一张简单的平面图：要求绘制一个长方形的平面图，长为10cm，宽为5cm。

答案：首先，在纸上确定一个起点，然后根据给定的长和宽，用直尺和铅笔在纸上画出一个长方形，其中长边为10cm，宽边为5cm。

2. 绘制一个简单的立体图：要求绘制一个长方体的立体图，长为10cm，宽为5cm，高为3cm。

答案：首先，在纸上画一个长方形作为底面，长和宽分别为10cm和5cm。

然后，从底面的四个角上方画出四条垂直线段，长度为3cm，连接这些线段，形成一个长方体。

二、工程制图进阶习题1. 绘制一个简单的剖视图：要求绘制一个带有剖面的立方体图，边长为5cm。

答案：首先，在纸上画一个正方形作为底面，边长为5cm。

然后，从正方形的中心点向上画一条垂直线段，长度为5cm，再从底面的四个角上方画出四条垂直线段，长度为5cm，连接这些线段，形成一个立方体。

最后，用虚线将立方体的一侧划分为两部分，形成剖面。

2. 绘制一个简单的工程图：要求绘制一个简单的房屋平面图，包括房间、门窗等。

答案：首先，在纸上画一个长方形作为房屋的外墙，然后根据房屋的设计，确定各个房间的位置和大小，用直尺和铅笔在纸上绘制出各个房间的形状。

接下来，根据设计要求，在适当的位置绘制门窗的位置和大小。

最后，根据需要，添加其他细节，如楼梯、阳台等。

三、工程制图实践习题1. 绘制一个简单的工程图纸：要求绘制一个简单的零件图纸，包括尺寸、标注等。

答案：首先，确定零件的形状和尺寸，用直尺和铅笔在纸上绘制出零件的轮廓。

然后，在轮廓上标注出各个尺寸，包括长度、宽度、高度等。

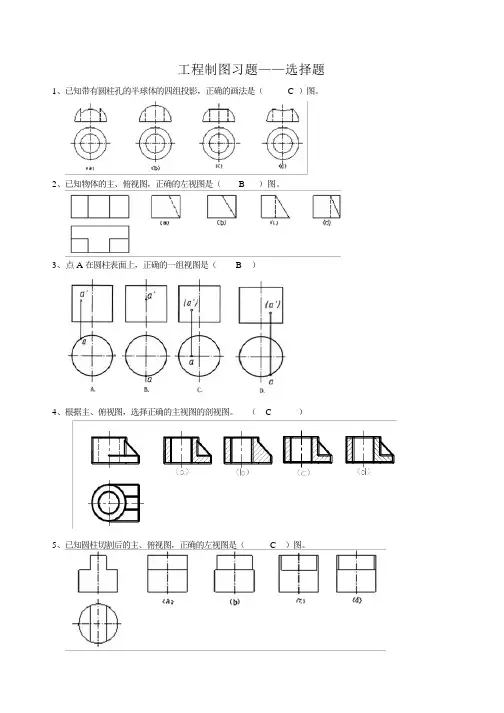

工程制图习题——选择题1、已知带有圆柱孔的半球体的四组投影，正确的画法是（ C ）图。

2、已知物体的主、俯视图，正确的左视图是（ B ）图。

3、点A 在圆柱表面上，正确的一组视图是（ B ）4、根据主、俯视图，选择正确的主视图的剖视图。

（ C ）5、已知圆柱切割后的主、俯视图，正确的左视图是（ C ）图。

6、下面选项中，立体正确的左视图是（ C ）图。

7、下面选项中，立体正确的左视图是（A）图。

(a) b( ) c()d( )8、. 已知一立体的轴测图，按箭头所指的方向的视图是 C 。

9、已知物体的主俯视图，正确的左视图是（ B ）。

10、已知主视图和俯视图，正确的左视图是（ C ）。

11、图示断面的正确画法是（ C ）。

12、当直线或平面垂直于投影面时,其正投影具有（B ）A．真实性B．积聚性C．收缩性D．相似性13．相邻两个金属材料的物体,其剖面线一般（ B ）A．斜向必须不同B．斜向相反C．斜向相同,间隔相等14.下列说法中错误的是（）A.对于机件的肋、轮辐及薄壁等,如按纵向剖切,这些结构要画剖面符号,而且要用粗实线将它与其邻接部分分开B.当零件回转体上均匀分布的肋、轮辐、孔等结构不处于剖切平面上时,可将这些结构旋转到剖切平面上画出C.较长的机件(轴、杆、型材、连杆等)沿长度方向的形状一致或按一定规律变化时,可断开后缩短绘制.采用这种画法时,尺寸应按机件原长标注D.当回转体零件上的平面在图形中不能充分表达平面时,可用平面符号(相交的两细实线)表示15 ．三视图是( B )投影的一种.A 中心B 平行C 斜轴测D 正轴测16.用下列比例分别画同一个机件,所绘图形最大的比例是（ C ）A．1:1 B．1:5C．5:1 D．2:117.外螺纹的大径用( A )符号表示A.D．B．dC．D1 D．d118、等直径圆柱轴线正交相贯，相贯线是（ D ）。

A 圆B 直线C 双曲线D 椭圆19 A 全剖视图 B 半剖视图C 旋转剖视图D 局部剖视图20、从上向下投射得到的视图是（ C ）。

习题:一. 填空题1.绘制技术图样时应优先采用基本幅面。

必要时，必要时也允许加长幅面，但必须按整数倍加长。

2.图纸可横放（X型）或竖放（Y型），其格式分为和两种，但应注意，同一产品的图样只能采用一种格式。

3.一个完整的尺寸应由尺寸界线、尺寸线、含尺寸线的终端和等组成。

4.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为2:1,粗线宽度优先米用。

5.平面图形的尺寸按其作用不同，分为和两类。

二. 选择题1.下面哪个比例是原值比例？A 1:1B 2:1C 1:22.下面哪个比例是放大比例？A 1:1B 2:1C 1:23.下面哪个比例是缩小比例？A 1:1B 2:1C 1:24.我国的国家标准简称“国标”，其代号为GB或GB/ToA GB表示强制性国家标准，GB/T表示推荐性国家标准。

B GB/T表示强制性国家标准C GB表示推荐性国家标准。

5.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为A 2:1B 1:2C 3:1三. 简答题1.图纸的基本幅面有哪几种？各种幅面大小之间有何规律？2.说明比例1： 2和比例2： 1的意义。

3.字体的号数表示什么？写出国标中规定的字号系列。

4.图样中书写的文字必须做到哪些要求？5.分别说明粗实线、细虚线、细点画线、波浪线、细双点画线、细实线的主要用途。

6.写出国家标准中规定的图线宽度系列。

机械图样中的图线宽度分哪几种？7.完整的尺寸由哪几部分组成？它们各有哪些规定？各类尺寸标注的基本规则是什么？8.圆的直径、圆弧的半径以及角度的注法分别有什么特点？9.书写不同方向的尺寸数值时有什么规则？10.圆的直径、圆弧的半径、角度的标注分别有什么特点？11.什么是斜度？什么是锥度？分别说明Zl:5表示什么？1:5表示什么？12.徒手草图应达到哪些基本要求？如何徒手绘制各种直线和圆？13.试述绘制平面图形的方法和步骤。

bl四. 几何作图：在图纸上按1:1比例画出吊钩的平面图形。

建筑工程制图习题1. 下列仪器或工具中，不能用来画直线的是（）三角板丁字尺比例尺曲线板(正确答案)2. 绘图比例是：( )图形与实物相应要素的线性尺寸之比(正确答案)实物与图形相应要素的线性尺寸之比比例尺上的比例刻度图形上尺寸数字的换算系数3. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( ) 100100050(正确答案)204. 工程上常用的图示方法中使用最广泛的是那一种？( )正投影法(正确答案)轴测投影法标高投影法透视投影法5. 正投影法是指：( )投射线都相交于投射中心，投射出形体投影的方法投射线互相平行且垂直于投影面，投射出形体投影的方法(正确答案)由互相平行的投射线投射出形体投影的方法投射线互相平行且倾斜于投影面，投射出形体投影的方法6. 三面投影图在度量关系上有：（）三个投影各自独立正面投影和水平投影长对正长对正、高平齐、宽相等(正确答案)正面投影和侧面投影高平齐7. 如果A点在V投影面上，则：( )A点的x坐标为0A点的y坐标为0(正确答案)A点的z坐标为0A点的x、y、z坐标都不为08. 垂直于V面，平行于H面、W面的直线称为（）正垂线(正确答案)水平线侧平线铅垂线9. 下图中两直线的相对几何关系是：( )相交平行(正确答案)无法判断10. 下图中三棱锥的侧面投影是：( )ABC(正确答案)D11. 在钢筋混凝土结构图中，构件的轮廓线用：( )粗实线绘制中粗实线绘制细实线绘制(正确答案)加粗的粗实线绘制12. 图线不得穿越尺寸数字，不可避免时，应该是( )图线断开(正确答案)二者重合省略标注前述均可13. 轴测投影是根据什么原理投影得到的（）平行投影(正确答案)中心投影正投影14. 已知形体的三面投影图如下图，则与其吻合的正等轴测投影图是（）ABCD(正确答案)15. 下图所示组合体，正确的侧面图是（）ABCD(正确答案)16. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：297x420对错(正确答案)17. 粗实线的用途为：表示不可见轮廓线对错(正确答案)18. 图上长度标注为2000，其比例为1：5，则其实际大小为10000对(正确答案)错19. 三面投影图中侧面投影反映形体的：上下、前后的方位关系对(正确答案)错20. 国标中规定施工图中水平方向定位轴线的编号应是（）A大写拉丁字母B）英文字母C) 阿拉伯字母(正确答案)D) 罗马字母21. 附加定位轴线2/4是指（）A 4号轴线之前的第二根定位轴线B 4号轴线之后附加的第二根定位轴线(正确答案)C 2号轴线之后的第4根定位轴线D 2号轴线之前附加的第4根定位轴线22. 索引符号图中的分子表示的是（）A、详图所在图纸编号B、被索引的详图所在图纸编号C、详图编号(正确答案)D、详图在第几页上23. 有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。

《工程制图》习题答案一、单项选择题1、图纸的会签栏一般在（ B ）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内2、一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A．400 B．2000 C．10000 D．2003、下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4、在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5、由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6、图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7、绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C )A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3)8、绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( B )A. 594 841B. 210 297C. 420 594D. 297 4209、绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10、如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011、如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012、比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13、粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14、中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15、粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116、虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17、点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18、右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19、右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20、右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21、绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22、徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23、工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24、下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25、正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26、多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27、下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28、下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29、平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30、三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31、在下面的投影图中，反映线段实长的投影是：（A）(A) a'b'(B) b'c'(C) ac(D) 无32、下图所示AB、CD两直线的相对几何关系是：（B）(A) 平行(B) 相交(C) 相交垂直(D) 交错33、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直(D) 交错34、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直(D) 交错垂直35、在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：（A）(A) 平行于a'b'(B) 垂直于a'b'(C) 平行于ab(D) 垂直于ab36、下图所示的平面是：（C）(A) 水平面(B) 侧垂面(C) 铅垂面(D) 一般倾斜平面37、下图所示ABCDE平面的类型是：（B）(A) 正垂面(B) 铅垂面(C) 侧垂面(D) 一般倾斜平面38、下图所示P、Q两平面的相对几何关系是：（B）(A) 平行(B) 垂直(C) 相交(D) 不确定39、下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：（A）(A) A(B) B(C) C(D) D40、下图所示正平面P与三角形平面ABC的交线是：（A）(A) 正平线(B) 水平线(C) 铅垂线(D) 一般倾斜直线41、在下图中用辅助投影法求三角形ABC平面的水平倾角α时，新投影轴应：（D）(A) 平行于a'c'(B) 垂直于a'c'(C) 平行于ab(D) 垂直于ab42、下图所示AB直线与三角形CDE平面的相对几何关系是：（D）(A) AB在三角形CDE内(B) AB与三角形CDE相交不垂直(C) AB与三角形CDE垂直(D) AB与三角形CDE平行43、点画线作为轴线或中心线使用时，两端应超出图形轮廓线：（B）(A) 2~3mm(B) 3~5mm(C) 5~10mm(D) 10~15mm44、尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：（C）(A) 任意短斜线(B) 细短斜线(C) 中粗短斜线(D) 粗短斜线45、图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：（A）(A) 毫米(B) 厘米(C) 米(D) 根据绘图比例确定46、在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：（C）(A) 3~5mm(B) 5~7mm(C) 7~10mm(D) 10~15mm47、圆的直径尺寸可注在圆内，也可注在圆外。

《工程制图》习题三答案一、单项选择题（本大题共30小题，每小题2分，共60分）1、三面投影图中水平投影反映形体的：( B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系2、三面投影图中正面投影反映形体的：( C )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系3、三面投影图中侧面投影反映形体的：( D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系4、如果A点在V投影面上，则：( B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为05、如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为0页脚内容16、如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为07、右图中两直线的相对几何关系是：( C )A. 相交B. 交错C. 相交垂直D. 交错垂直8、右图中两直线的相对几何关系是：( C )A. 相交B. 交错C. 平行D. 无法判断9、右图中两直线的相对几何关系是：( A )A. 相交B. 交错C. 相交垂直D. 交错垂直页脚内容210、右图中两直线的相对几何关系是：( D )A. 相交B. 交错C. 相交垂直D. 交错垂直11、右图中两直线的相对几何关系是：( B )A. 相交B. 交错C. 平行D. 交错垂直12、右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面13、右图所示平面的类型是：( B )页脚内容3A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面14、右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面15、下图中三棱锥的侧面投影是：( C )16、在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上页脚内容4C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上17、轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影18、在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )19、下图所示组合体，正确的左侧立面图是：( D )20、下图所示组合体，正确的1-1剖视图是：( )页脚内容51、单项选择题21、图纸的会签栏一般在（ B ）A．图纸右上角及图框线内B．图纸左上角及图框线外C．图纸右上角及图框线外D．图纸左上角及图框线内22、一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A．400 B．2000 C．10000 D．20023、下列仪器或工具中，不能用来画直线的是（ D ）A．三角板B．丁字尺C．比例尺D．曲线板24、在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准25、由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
