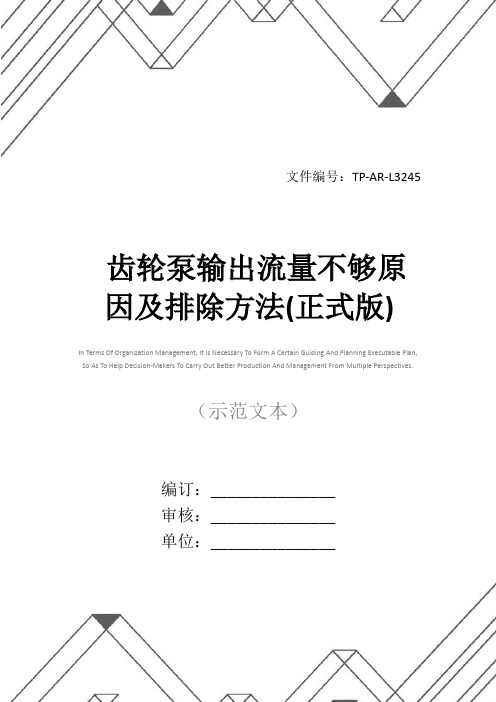

文件编号：TP-AR-L3245In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________齿轮泵输出流量不够原因及排除方法(正式版)齿轮泵输出流量不够原因及排除方法(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
1、产生原因①内外转子的齿侧间隙太大，使吸压油腔互通．容积效率显著降低，输出流量不够；②轴向间隙大大；③吸油管路中的结合面处密封不严等原因，使泵吸进空气，有效吸入流量减少；④吸油不畅．如因油液粘度过大，滤油器被污物堵塞等导致吸入流量减少；⑤溢流阀卡死在半开度位置，泵来的流量一部分通过溢流阀返回油箱，而使得进入系统的流量不够．此时伴随出现系统压力上不去的故障。
2、排除方法①更换内外转子，使齿侧隙在规定的范围内（一般小于0.07mm）；②研磨泵体两端面，保证内外转子装配后轴向间隙在0.02~0.05mm 范围内；③更换破损的吸油管密封，用聚四氟乙烯带包扎好管接头螺纹部分再拧紧管接头；④选用合适粘度的油液，清洗进油滤油器使吸油畅通。
并酌情加大吸油管径；⑤修理溢流阀，排除溢流阀部分短接油箱造成泵有效流量减少的现象。
此处输入对应的公司或组织名字Enter The Corresponding Company Or Organization Name Here。
影响外啮合齿轮泵极限转速的因素及其产生危害的防治措施影响外啮合齿轮泵极限转速的因素及其产生危害的防治措施随着工业技术的发展，外啮合齿轮泵逐渐成为了液压系统中常用的动力传动装置。
然而，在实际应用中，我们会遇到一些问题，比如泵的转速可能会受到限制，甚至会产生一些危害。
本文将探讨影响外啮合齿轮泵极限转速的因素，并提出相应的防治措施，以期提高齿轮泵的工作效率和使用寿命。
一、影响外啮合齿轮泵极限转速的因素1. 齿轮材料和制造工艺：齿轮材料的硬度、强度以及制造工艺的精度直接影响齿轮泵的工作性能和转速。
若齿轮材料选择不当或者制造工艺不够精细，容易导致齿轮的磨损、变形、甚至断裂，影响泵的正常运转。
2. 润滑状况：充分的润滑对于外啮合齿轮泵的正常工作至关重要。
若润滑状况不良，摩擦会增加，造成齿轮的过热和磨损，从而减少泵的转速。
3. 温度和压力：泵的工作温度和工作压力也会影响泵的极限转速。
过高的温度会导致润滑油的稀薄化，从而减少润滑效果；过高的压力则会增加泵的负荷，进而影响转速。
4. 破损和磨损：泵在运行过程中，由于长时间磨损或不正常的使用，可能会造成泵内部的破损和磨损。
这些破损和磨损会导致泵的转速下降，并降低泵的效率。
二、外啮合齿轮泵极限转速产生的危害1. 降低泵的工作效率：当泵的极限转速受到限制时，其正常运行效率将大大降低。
泵的输出流量和压力都会受到限制，使得泵的工作效率不如预期。
2. 减少泵的使用寿命：极限转速的限制会使泵在运行中受到更大的负荷，加速磨损的程度，从而缩短泵的使用寿命。
3. 泵的异常噪音和振动：当泵的转速超过极限时，齿轮和轴承之间的摩擦产生的异常噪音和振动会增加，给操作者带来一定的危害。
三、防治措施1. 选择合适的齿轮材料和制造工艺：选择高硬度、高强度的齿轮材料，并采用精细的制造工艺，以确保齿轮的质量和精度，从而提高泵的极限转速。
2. 加强润滑管理：定期检查润滑油的质量和粘度，确保润滑系统良好运行，提供足够的润滑，减少齿轮之间的摩擦，提高泵的转速。
齿轮泵常见故障及其原因1 泵不出油怎么办？泵不出油应检查：1）如果在主机调试中发现齿轮泵不来油，首先检查齿轮泵的旋转方向是否正确。
齿轮泵有左、右旋之分，如果转动方向不对，其内部齿轮啮合产生的容积差形成的压力油将使油封被冲坏而漏油。
2）齿轮泵进油口端的滤油器是否堵塞，如堵塞，会造成吸油困难或吸不到油，并产生吸油胶管被吸扁的现象。
3）吸油管是否漏气。
4）泵吸油高度是否过高。
2 为什么油封被冲出？油封被冲出的原因：1）齿轮泵旋向不对。
当泵的旋向不正确时，高压油会直接通到油封处，由于一般低压骨架油封最多只能承受0.5 MPa的压力，因此将使油封被冲出。
2）齿轮泵轴承受到轴向力。
产生轴向力往往与齿轮泵轴伸端与联轴套的配合过紧有关，即安装时将泵用锤子硬砸或通过安装螺钉硬拉而将泵轴伸端强行压进联轴套。
这样就使泵轴受到一个向后的轴向力，当泵轴旋转时，此向后的轴向力将迫使泵内部磨损加剧。
由于齿轮泵内部是靠齿轮端面和轴套端面贴合密封的，当其轴向密封端面磨损严重时，泵内部轴向密封会产生一定的间隙，结果导致高低压油腔沟通而使油封冲出。
这种情况在自卸车行业中出现得较多，主要是主机上联轴套的尺寸不规范所致。
3）齿轮泵承受过大的径向力。
如果齿轮泵安装时的同轴度不好，会使泵受到的径向力超出油封的承受极限，将造成油封漏油。
同时，也会造成泵内部浮动轴承损坏。
3 齿轮泵建立不起压力或压力不够的有哪些原因？齿轮泵建立不起压力或压力不够的原因：１）出现此种现象大多与液压油的清洁度有关。
液压油过滤精度为：输入油路小于60μm，回油路为10～25μm。
使用中油液的清洁度达不到标准要求，均会加速泵内部的磨损，导致内泄。
观察故障齿轮泵的轴套和侧板，若所用油液的清洁度差，会导致摩擦副表面产生明显的沟痕，而正常磨损的齿轮泵密封面上只会产生均匀的面痕。
２）油液选用不正确。
３）油液变质。
应选用含有添加剂的矿物液压油，提高氧化安定性和抗泡沫性，防止油液氧化和产生气泡。

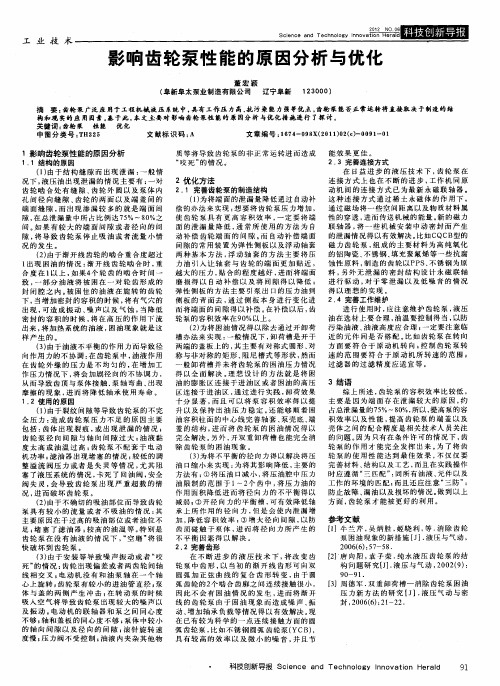

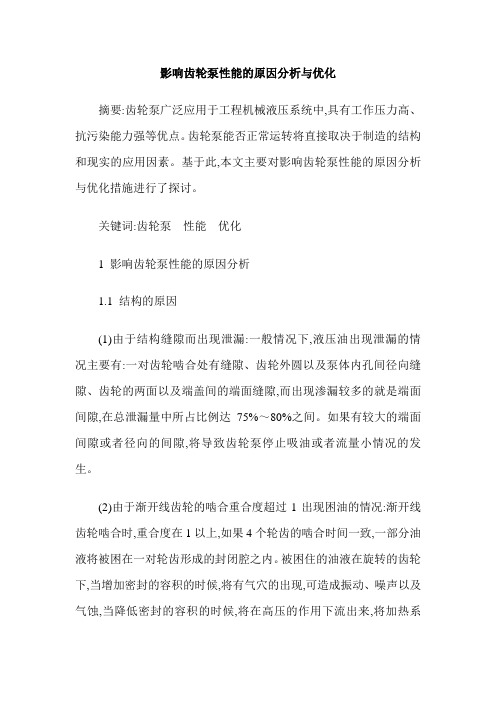

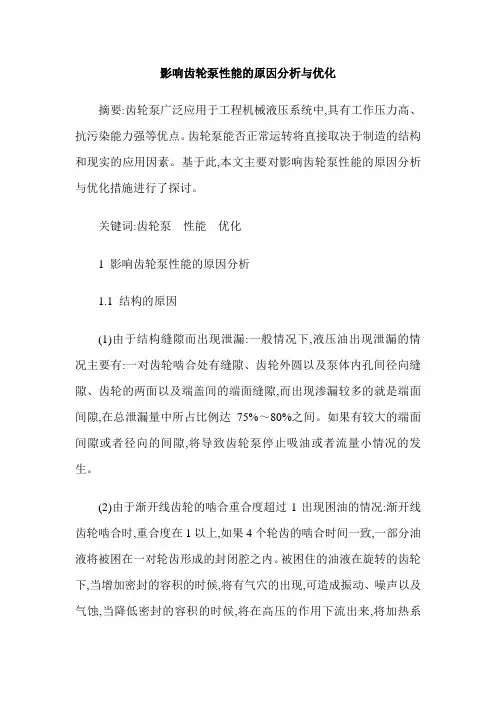

影响齿轮泵性能的原因分析与优化摘要:齿轮泵广泛应用于工程机械液压系统中,具有工作压力高、抗污染能力强等优点。
齿轮泵能否正常运转将直接取决于制造的结构和现实的应用因素。
基于此,本文主要对影响齿轮泵性能的原因分析与优化措施进行了探讨。
关键词:齿轮泵性能优化1 影响齿轮泵性能的原因分析1.1 结构的原因(1)由于结构缝隙而出现泄漏:一般情况下,液压油出现泄漏的情况主要有:一对齿轮啮合处有缝隙、齿轮外圆以及泵体内孔间径向缝隙、齿轮的两面以及端盖间的端面缝隙,而出现渗漏较多的就是端面间隙,在总泄漏量中所占比例达75%～80%之间。
如果有较大的端面间隙或者径向的间隙,将导致齿轮泵停止吸油或者流量小情况的发生。
(2)由于渐开线齿轮的啮合重合度超过1出现困油的情况:渐开线齿轮啮合时,重合度在1以上,如果4个轮齿的啮合时间一致,一部分油液将被困在一对轮齿形成的封闭腔之内。
被困住的油液在旋转的齿轮下,当增加密封的容积的时候,将有气穴的出现,可造成振动、噪声以及气蚀,当降低密封的容积的时候,将在高压的作用下流出来,将加热系统的油液,困油现象就是这样产生的。
(3)由于油液不平衡的作用力而导致径向作用力的不协调:在齿轮泵中,油液作用在齿轮外缘的压力是不均匀的,在增加工作压力情况下,将会加剧径向的不协调力,从而导致齿顶与泵体接触、泵轴弯曲、出现摩擦的现象,进而将降低轴承使用寿命。
1.2 使用的原因(1)由于裂纹间隙等导致齿轮泵的不完全压力:造成齿轮泵压力不足的原因主要包括:齿体出现裂痕,或出现泄漏的情况;齿轮泵径向间隙与轴向间隙过大;油液黏度太高或油温过高;齿轮泵不配套于电动机功率;滤油器出现堵塞的情况;较低的调整溢流阀压力或者是失灵等情况,尤其阻塞了液压系统的情况,卡死了回油阀,安全阀失灵,会导致齿轮泵出现严重超载的情况,进而破坏齿轮泵。
(2)由于不确切的吸油部位而导致齿轮泵具有较小的流量或者不吸油的情况:其主要原因在于过高的吸油部位或者油位不足;堵塞了滤油器;较高的油温等。
遇事询问：班次、何人、数量、那几台机床、目前状况。
齿轮泵提高容积效率的方法增加容积效率对于齿轮泵而言就是增大供油量与内泄的比例。
方法有两方面。
1 增大流量2减小内泄。
具体方法有1增大模数、减少齿数、增加转速、使卸荷槽适当偏向排油一侧。
2压力较高时用间隙补偿结构就是加浮动侧板、提高加工精度主要是减小齿轮端面跳动。
液压齿轮泵扭矩大是哪的原因?齿轮中心距偏小，或者配合面粗糙度不高，配合尺寸偏紧。
齿轮泵容积效率增加容积效率对于齿轮泵而言就是增大供油量与内泄的比例。
方法有两方面。
1 增大流量 2减小内泄。
具体方法有 1增大模数、减少齿数、增加转速、使卸荷槽适当偏向排油一侧。
2压力较高时用间隙补偿结构就是加浮动侧板、提高加工精度主要是减小齿轮端面跳动。
工艺改进齿轮泵效率容积和性能的讨论文章热度：105齿轮泵容积效率较低，主要是端面泄漏较大，约占总泄漏量的70～80％．所以，提高齿轮泵的端盖和壳体之间的配合精度，提高泵的容积效率和性能是技术人员努力的方向。
齿轮泵端面和壳体的加工基本上是定位销来保证其加工和配合精度。
但是由于定位销孔的孔径尺寸较小，仅为φ8mm，而且加工精度、内表面粗糙度等要求较高，我们以前经过多方努力，采用各种加工方法，质量仍难以保证，对此，我们进行了一定的研究，改进了加工和装配工艺，取得了一定的效果。
齿轮泵端盖与壳体配合误差对泵的性能和效率的影响主动齿轮回转轴线与前盖定位止口同轴度误差大，齿轮旋转阻力大，甚至卡死，造成泵的机械性能大大下降。
零件的动配合不好，磨损加快，缩短了齿轮泵的使用寿命，并且浮动轴套轴向移动阻力较大，使齿轮泵端面与轴套之间的间隙不能及时消除，甚至不能移动，导致齿轮泵容积效率下降。
另外，由于主动轮轴与传动轴受其自身同轴度的影响，加大了泵的振动和噪声。
定位销孔加工工艺比较及试验一、定位销加工工艺比较(1)采用钻、铰(钻模)工艺，虽然保证了2-φ8mm孔径尺寸精度和内径表面粗糙度，但销孔孔距误差大，而且不太稳定。
齿轮泵常见故障分析以及排除方法中国泵业网齿轮泵常见故障以及排除方法、齿轮油泵输送流量不足，压力偏低故章原因：一、齿轮泵输出管路阻力大排除方法：输出管路布置是否正确，管径不能偏小，管路转弯角偏多检查阀门是否灵活适当打开出口阀门，直到工况点二、油内水分、气体较多排除方法：把油内的水分、气泡控制在100 ℃-120℃左右温度，缓慢排尽后，可逐步升温到工况点管路布置是否合理安装排气阀三、管道与叶轮流道堵塞排除方法：清除管道内与叶轮流道内的杂物检查阀门闸阀是否失灵四、进口滤网堵塞排除方法：定期清洗滤网滤网目数不能过密五、齿轮泵体进口密封口环与叶轮密封口环严重磨损排除方法：更换磨损部件齿轮油泵的吸入口径小于或等于100mm 时，口环间隙大于1.5mm 时应更换；吸入口径大于或等于125mm 时，口环间隙大于2mm 时，应修理更换六、转速与转向不正确排除方法：检查转速值（用测速器测量）检查线路连接情况是否反向运转七、输送油液的密度粘度偏离基本值排除方法：当介质偏离定购参数而产生故障时应向本厂查询八、装置NPSH S 过低（汽能余量太低）排除方法：检查高位槽液位必要时进行调节齿轮泵进口阀门完全打开，并检查过滤器当高位槽至齿轮油泵进口管路阻力过大时，重新布管2、齿轮泵的振动及噪声故障原因：一、底板底角安装不平稳排除方法：校正底板平稳性二、各部压紧螺丝松动排除方法：调正各部螺栓均匀压紧三、管道与齿轮油泵进出口连接严重偏差，承受阻力大排除方法：调整管道与齿轮油泵出口的连接垂直度架设支撑架（齿轮油泵不能承受管道压力）四、齿轮泵与电机的同轴度偏差及连轴器之间端面无间隙排除方法：调整齿轮油泵与电机的同轴度调整连轴器之间端面间隙规定值3mm 左右五、齿轮泵轴与轴承损坏排除方法：更换齿轮泵轴或轴承六、齿轮泵内有杂物排除方法：清除齿轮泵内杂物七、流速不稳定排除方法：排除管内的气泡和空气管道不畅通，弯曲处较多八、缓冲圈损坏排除方法：更换缓冲圈3、齿轮泵的泄漏故障原因：一、各部压紧螺栓松动排除方法：均匀压紧各部螺栓二、密封垫损坏排除方法：更换密封垫三、部件气砂孔排除方法：在可能情况下进行焊补及更换部件四、齿轮泵轴与油封磨损排除方法：更换齿轮泵轴与油封五、齿轮泵与电机同轴度偏差排除方法：调正同轴度要求六、管道与齿轮泵连接不成直线造成齿轮油泵的扭力大排除方法：调正管道与齿轮油泵的直线度，平衡度均匀拧紧各部螺栓。
( 安全技术 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改

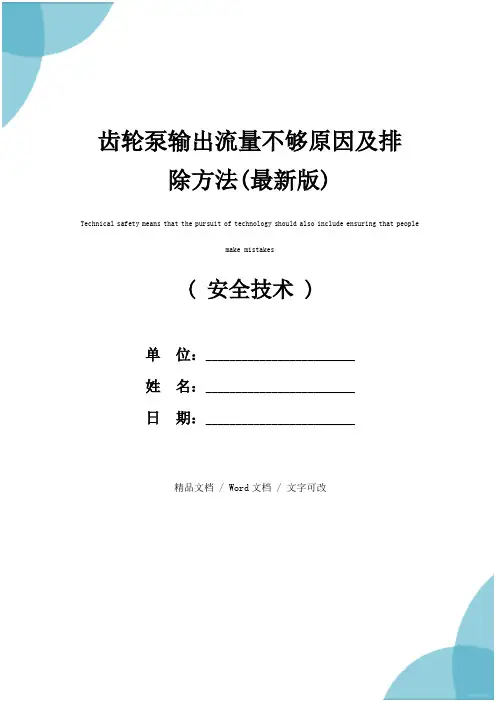

齿轮泵输出流量不够原因及排
除方法(最新版)
Technical safety means that the pursuit of technology should also include ensuring that people
make mistakes
齿轮泵输出流量不够原因及排除方法(最
新版)
1、产生原因
①内外转子的齿侧间隙太大，使吸压油腔互通．容积效率显著降低，输出流量不够；
②轴向间隙大大；
③吸油管路中的结合面处密封不严等原因，使泵吸进空气，有效吸入流量减少；
④吸油不畅．如因油液粘度过大，滤油器被污物堵塞等导致吸入流量减少；
⑤溢流阀卡死在半开度位置，泵来的流量一部分通过溢流阀返回油箱，而使得进入系统的流量不够．此时伴随出现系统压力上不去的故障。
2、排除方法
①更换内外转子，使齿侧隙在规定的范围内（一般小于0.07mm）；
②研磨泵体两端面，保证内外转子装配后轴向间隙在
0.02~0.05mm范围内；
③更换破损的吸油管密封，用聚四氟乙烯带包扎好管接头螺纹部分再拧紧管接头；
④选用合适粘度的油液，清洗进油滤油器使吸油畅通。
并酌情加大吸油管径；
⑤修理溢流阀，排除溢流阀部分短接油箱造成泵有效流量减少的现象。
云博创意设计
MzYunBo Creative Design Co., Ltd.。

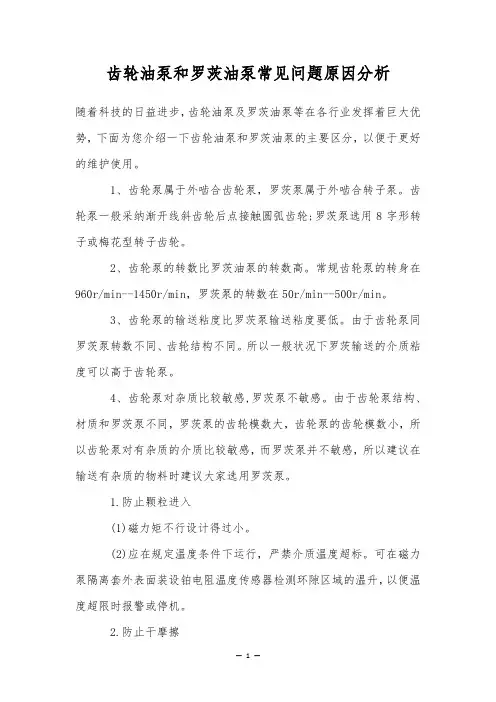

齿轮油泵和罗茨油泵常见问题原因分析随着科技的日益进步，齿轮油泵及罗茨油泵等在各行业发挥着巨大优势，下面为您介绍一下齿轮油泵和罗茨油泵的主要区分，以便于更好的维护使用。
1、齿轮泵属于外啮合齿轮泵，罗茨泵属于外啮合转子泵。
齿轮泵一般采纳渐开线斜齿轮后点接触圆弧齿轮;罗茨泵选用8字形转子或梅花型转子齿轮。
2、齿轮泵的转数比罗茨油泵的转数高。
常规齿轮泵的转身在960r/min--1450r/min，罗茨泵的转数在50r/min--500r/min。
3、齿轮泵的输送粘度比罗茨泵输送粘度要低。
由于齿轮泵同罗茨泵转数不同、齿轮结构不同。
所以一般状况下罗茨输送的介质粘度可以高于齿轮泵。
4、齿轮泵对杂质比较敏感,罗茨泵不敏感。
由于齿轮泵结构、材质和罗茨泵不同，罗茨泵的齿轮模数大，齿轮泵的齿轮模数小，所以齿轮泵对有杂质的介质比较敏感，而罗茨泵并不敏感，所以建议在输送有杂质的物料时建议大家选用罗茨泵。
1.防止颗粒进入(1)磁力矩不行设计得过小。
(2)应在规定温度条件下运行，严禁介质温度超标。
可在磁力泵隔离套外表面装设铂电阻温度传感器检测环隙区域的温升，以便温度超限时报警或停机。
2.防止干摩擦(1)严禁空转。
(2)严禁介质抽空。
(3)在出口阀关闭的状况下，泵连续运转时间不得超过2min，以防磁力传动器过热而失效。
3.不行用在有压力的系统中(1)不允许有铁磁杂质、颗粒进入磁力传动器和轴承摩擦副。
(2)输送易结晶或沉淀的介质后要准时冲洗(停泵后向泵腔内灌注清水，运转1min后排放洁净)，以保障滑动轴承的使用寿命。
(3)输送含有固体颗粒的介质时，应在泵流管入口处过滤。
氟合金磁力泵、氟塑料磁力泵的工作原理和结构?除此之外，上诚牌磁力泵也适合输送高温、低温流体以及真空状态下的液体。
由于具有完全无泄漏的优点，胜利地解决了流体输送中的跑、冒、滴、漏的问题，已成为环保工程中不行替代的产品，适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、解、酸洗、无线电、化成箔、科研机构、国防工业等行业。
齿轮油泵流体分析报告
齿轮油泵是一种常见的润滑设备，用于输送齿轮系统中的润滑油。
本文旨在对齿轮油泵的流体特性进行分析，以评估其性能和效果。
首先，我们对齿轮油泵的工作原理进行了简要介绍。
齿轮油泵主要由齿轮、泵体和驱动装置组成。
当齿轮旋转时，润滑油会被吸入泵体中，并通过齿轮间的间隙被推出。
齿轮油泵的流体特性直接影响其输送能力和工作效率。
接下来，我们对齿轮油泵的液体流动进行了分析。
齿轮油泵中的油液流动可以通过流体力学理论进行描述。
在齿轮运动过程中，液体会经历加速、减速和流动阻力等过程。
我们通过分析泵体内不同位置的压力和流速分布，可以了解到液体在齿轮油泵中的流动特性。
进一步地，我们对齿轮油泵流体的动态特性进行了研究。
齿轮油泵在工作过程中会产生振动和噪音，这些都与流体的动态特性密切相关。
通过分析流体的压力脉动、流速波动和流体冲击等参数，可以评估齿轮油泵的稳定性和可靠性。
最后，我们对齿轮油泵的流体特性进行了实验验证。
通过搭建实验平台，我们测量了齿轮油泵在不同转速和工况下的流量、压力和功率等参数。
实验结果与理论分析相一致，验证了我们的分析方法和结论的准确性。
总的来说，本文对齿轮油泵的流体特性进行了全面的分析。
通
过对液体流动、动态特性和实验验证的研究，我们可以更好地理解和评估齿轮油泵的性能。
这对于优化齿轮油泵的设计和改进润滑系统的运行效果具有重要意义。
齿轮泵的液力特性和效率分析齿轮泵是一种常见的液压传动装置，广泛应用于工业、建筑和农业等领域。
对于齿轮泵的液力特性和效率进行深入分析，有助于我们更好地了解它的工作原理和优化设计。
本文将从液力特性和效率两个方面来讨论齿轮泵的特点和性能。
首先，我们来了解一下齿轮泵的液力特性。
齿轮泵的液力特性是指在不同工况下，齿轮泵产生的压力与流量之间的关系。
齿轮泵的压力-流量特性曲线通常表现为一个凹形曲线，具有以下两个特点：首先，齿轮泵的液力特性具有较高的斜率。
当工作压力较低时，齿轮泵的压力-流量特性曲线呈现陡峭的上升趋势。
这是因为齿轮泵的工作原理决定了压力与流量之间的关系呈非线性。
随着工作压力的逐渐增加，齿轮泵的输出流量会逐渐减小。
其次，齿轮泵的液力特性存在一定的回流现象。
当齿轮泵的压力-流量特性曲线达到峰值后，再增加工作压力将导致流量下降。
齿轮泵内部的回流现象是由于泵内部流体的惯性和泵腔与齿轮之间的间隙所引起的。
为了减少回流现象，一般采用改进设计、提高精度等方法来优化齿轮泵的液力特性。
其次，我们将关注齿轮泵的效率分析。
齿轮泵的效率通常分为机械效率和泄露效率两部分。
机械效率是指齿轮泵在工作过程中转换输入功率和输出功率之间的比值。
齿轮泵的机械效率主要受到齿轮的摩擦、轴承孔和泄漏等因素的影响。
为了提高齿轮泵的机械效率，可以采用改善润滑、减小泄漏等方法。
泄露效率是指齿轮泵在工作过程中由于内部泄漏而造成的能量损失。
齿轮泵的泄漏效率与泵的密封性能密切相关。
泄漏主要分为内泄漏和外泄漏两种形式，其中外泄漏又分为压力泄漏和低压泄漏。
为了提高齿轮泵的泄漏效率，可以采用提高密封性能、选择合适的密封材料等方法。
总体而言，齿轮泵的液力特性和效率分析是对其工作原理和性能进行综合评价的重要方法。
通过深入研究齿轮泵的液力特性，可以更好地优化其设计，提高其性能和工作效率。
在实际应用中，我们需要根据具体工况选用适合的齿轮泵类型，并注意合理配置和维护设备，以达到效率最大化和使用寿命最长化的目的。
