破碎设备的选择与计算

石灰石破碎制砂生产线设备选择及工艺流程
石灰石破碎制砂生产线是将天然石灰石通过破碎、筛分、洗涤等工艺处理后，生产出可用于建筑、公路、桥梁等工程构筑物的砂石材料。

在选设备和设计工艺流程时，需要充分考虑生产线投资、设备维护、生产效率等因素。

设备选择
1. 破碎机：生产线的核心设备之一，负责将大块石灰石碎成适合加工的小块。

常用的破碎机有圆锥破碎机、颚式破碎机、反击式破碎机等。

2. 筛分设备：对破碎机处理出的石灰石碎片进行筛分和分级，将符合要求的石料分离出来，无用的石头被排出。

常用的筛分设备有振动筛、固定筛、水洗筛等。

3. 洗砂机：将生产出的砂石进行清洗，去除表面的泥沙等杂质。

常用的洗砂机有螺旋式洗砂机、振动式洗砂机等。

4. 输送设备：将处理后的砂石材料输送到储存、加工或出货的地方。

常用的输送设备有皮带输送机、板式输送机、螺旋输送机等。

工艺流程
1. 破碎：将天然石灰石经过破碎机的破碎，制成合适大小的碎石块。

2. 筛分：对破碎后的石料进行筛分，分出符合要求的石料和不符合要求的石料，为下一步的加工作准备。

3. 洗砂：由洗砂机将制成的石料进行清洗，去除杂质，使石料更加纯净。

4. 输送：根据需要，将洗砂后的石料输送到储存、加工或出货的地方。

总之，石灰石破碎制砂生产线设备选择及工艺流程的设计影响着生产线的投资、设备维护、生产效率等方面，因此需要有一定的经验
和技术支持。

制定合理的生产计划和保持设备的维护是确保生产线顺利运行的关键。

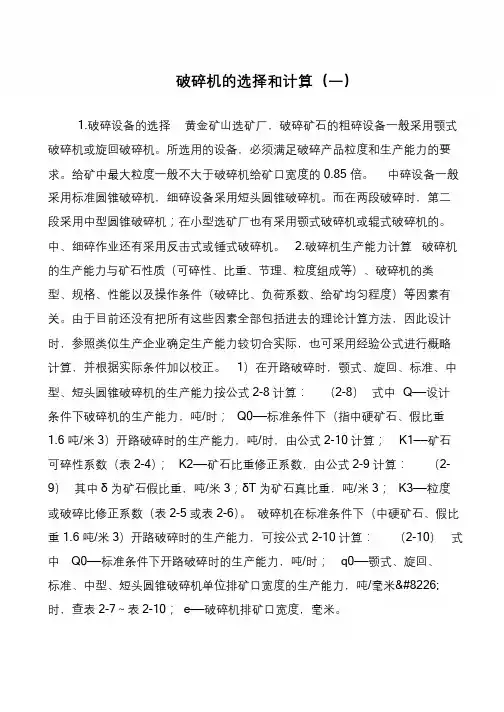

世上无难事，只要肯攀登破碎机的选择和计算（一）1.破碎设备的选择黄金矿山选矿厂，破碎矿石的粗碎设备一般采用颚式破碎机或旋回破碎机。

所选用的设备，必须满足破碎产品粒度和生产能力的要求。

给矿中最大粒度一般不大于破碎机给矿口宽度的0.85 倍。

中碎设备一般采用标准圆锥破碎机，细碎设备采用短头圆锥破碎机。

而在两段破碎时，第二段采用中型圆锥破碎机；在小型选矿厂也有采用颚式破碎机或辊式破碎机的。

中、细碎作业还有采用反击式或锤式破碎机。

2.破碎机生产能力计算破碎机的生产能力与矿石性质（可碎性、比重、节理、粒度组成等）、破碎机的类型、规格、性能以及操作条件（破碎比、负荷系数、给矿均匀程度）等因素有关。

由于目前还没有把所有这些因素全部包括进去的理论计算方法，因此设计时，参照类似生产企业确定生产能力较切合实际，也可采用经验公式进行概略计算，并根据实际条件加以校正。

1）在开路破碎时，颚式、旋回、标准、中型、短头圆锥破碎机的生产能力按公式2-8 计算：（2-8）式中Q——设计条件下破碎机的生产能力，吨/时；Q0——标准条件下（指中硬矿石、假比重1.6 吨/米3）开路破碎时的生产能力，吨/时，由公式2-10 计算；K1——矿石可碎性系数（表2-4）；K2——矿石比重修正系数，由公式2-9 计算：（2- 9）其中δ为矿石假比重，吨/米3；δT为矿石真比重，吨/米3；K3——粒度或破碎比修正系数（表2-5 或表2-6）。

破碎机在标准条件下（中硬矿石、假比重1.6 吨/米3）开路破碎时的生产能力，可按公式2-10 计算：（2-10）式中Q0——标准条件下开路破碎时的生产能力，吨/时；q0——颚式、旋回、标准、中型、短头圆锥破碎机单位排矿口宽度的生产能力，吨/毫米• 时，查表2-7～表2-10；e——破碎机排矿口宽度，毫米。

破碎设备原理参数及选择破碎设备是一种常用于矿山、建筑、冶金等领域的机械设备，其作用是将原料破碎成所需颗粒大小的物料。

在选择破碎设备时，需要了解其原理参数，以确保设备能够满足工作需求。

破碎设备的原理参数包括破碎机的类型、破碎比、产量、电动机功率等。

下面将对这些原理参数进行详细介绍：1.破碎机的类型：破碎设备根据破碎机的工作原理和结构可分为多种类型，常见的有颚式破碎机、反击式破碎机、圆锥破碎机和锤式破碎机等。

各种类型的破碎机适用于不同的原料和破碎要求，选择合适的类型可以提高生产效率和破碎品质。

2.破碎比：破碎比是指原料被破碎后物料的颗粒大小与原料颗粒大小的比值。

破碎比越大，破碎机处理物料的能力越强。

不同类型的破碎机有不同的破碎比，选择时需根据实际需要进行考量。

3.产量：破碎设备的产量是指单位时间内设备所能处理的物料量，通常以吨/小时为单位。

设备的产量与破碎机的型号、转速、进料口尺寸等参数相关，选择时需根据实际生产需求确定。

4.电动机功率：破碎设备的电动机功率是指驱动破碎机所需的电能大小，通常以千瓦为单位。

电动机功率与设备的产量、破碎比等参数有关，功率越大，设备的破碎能力越强。

在选择时，需确保电动机功率能够满足设备的工作需求，但也需注意不要过度浪费能源。

在选择破碎设备时，还需要考虑到原料的硬度、湿度、粘度等特性，以及设备的可靠性、维护保养便捷程度等因素。

以下是一些选择破碎设备的注意事项：1.原料特性：不同类型的破碎机对原料的适应能力不同，对于硬度大、湿度高、粘度大的原料，需选择适合处理这些特性的破碎机型号。

2.设备可靠性：破碎设备的可靠性是设备长期稳定运行的保证，选择时需考虑设备的制造质量、配件可靠性、生产厂家的声誉等因素。

3.维护保养便捷程度：破碎设备需要定期维护保养，选择设备时需关注其维护保养的便捷程度。

如易损件更换是否方便、保养所需的时间和费用等。

4.设备价格和性价比：不同型号的破碎设备价格差异较大，选择时需参考设备的性能、质量和价格等因素，综合考量后选择性价比较高的设备。

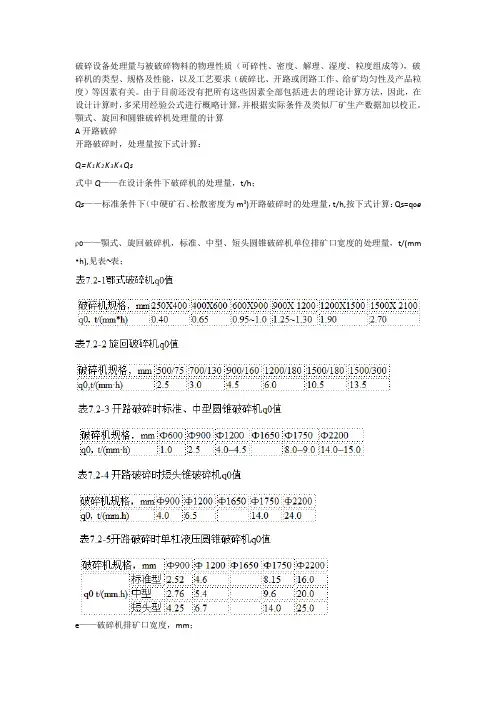

破碎设备处理量与被破碎物料的物理性质（可碎性、密度、解理、湿度、粒度组成等），破碎机的类型、规格及性能，以及工艺要求（破碎比、开路或闭路工作、给矿均匀性及产品粒度）等因素有关。

由于目前还没有把所有这些因素全部包括进去的理论计算方法，因此，在设计计算时，多采用经验公式进行概略计算，并根据实际条件及类似厂矿生产数据加以校正。

顎式、旋回和圆锥破碎机处理量的计算A开路破碎开路破碎时，处理量按下式计算：Q=K1K2K3K4Q s式中Q——在设计条件下破碎机的处理量，t/h；Qs——标准条件下（中硬矿石、松散密度为m3)开路破碎时的处理量，t/h,按下式计算：Qs=q o e0——顎式、旋回破碎机，标准、中型、短头圆锥破碎机单位排矿口宽度的处理量，t/(mm •h),见表∼表；e——破碎机排矿口宽度，mm；K1——矿石可碎性系数，见表；K2——矿石密度修正系数，按下式计算：（）0——矿石密度，t/m3;0——矿石松散密度，t/m3;K3——给矿粒度或破碎比修正系数，见表及表;K4——水分修正系数，见表。

B闭路破碎在闭路破碎时，破碎机的处理量，按闭路通过的矿量计算。

计算公式如下：Qc=K c Q s K1K2K3K4式中Qc——闭路破碎时破碎机的处理量，t/h;Ke——闭路时，平均给矿粒度变细的系数。

中型或短头圆锥破晬机在闭路时，一般取∼(硬矿石取小值、软矿石取大值）Qs、K1、K2、K3、K4——同式。

单缸液压圆锥破碎机处理量见表。

光面对辊破碎机处理量的计算光面对辊破碎机的处理量按下式计算：Q=60式中Q——对辊破碎机的处理量，t/h；——破碎机排出口的充满系数，=∼,破碎硬矿石和粗粒矿石时取大值，反之取小值；D——破碎机辊筒直径，m；n——破碎机辊筒转数，r/min,L——破碎机辊筒长度，m;e——破碎机辊筒之间的排矿口宽度，m;o——破碎矿石的松散密度，t/m3。

选择光面对辊破碎机时，辊筒啮角有很大童义，一般按下式计算：，式中——啮角，（°）；D——辊筒直径，mm；D——最大给矿粒度，mm；e——辊筒之间的排矿口宽度，mm。
