低压交流异步电动机

异步电动机基本知识异步电动机(asynchronous motor) 又称感应电动机,是由气隙旋转磁场与转子绕组感应电流相互作用产生电磁转矩,从而实现机电能量转换为机械能量的一种交流电机。

异步电动机按照转子结构分为两种形式:有鼠笼式、绕线式异步电动机。

作电动机运行的异步电机。

因其转子绕组电流是感应产生的，又称感应电动机。

异步电动机是各类电动机中应用最广、需要量最大的一种。

在中国，异步电动机的用电量约占总负荷的60％多。

基本特点转子绕组不需与其他电源相连，其定子电流直接取自交流电力系统；与其他电机相比，异步电动机的结构简单，制造、使用、维护方便，运行可靠性高，重量轻，成本低。

以三相异步电动机为例，与同功率、同转速的直流电动机相比，前者重量只及后者的二分之一，成本仅为三分之一。

异步电动机还容易按不同环境条件的要求，派生出各种系列产品。

它还具有接近恒速的负载特性，能满足大多数工农业生产机械拖动的要求。

其局限性是，它的转速与其旋转磁场的同步转速有固定的转差率（见异步电机），因而调速性能较差，在要求有较宽广的平滑调速范围的使用场合（如传动轧机、卷扬机、大型机床等），不如直流电动机经济、方便。

此外,异步电动机运行时,从电力系统吸取无功功率以励磁，这会导致电力系统的功率因数变坏。

因此，在大功率、低转速场合（如拖动球磨机、压缩机等）不如用同步电动机合理。

应用由于异步电动机生产量大,使用面广,要求其必须有繁多的品种、规格与各种机械配套。

因此，异步电动机的设计、生产特别要注意标准化、系列化、通用化。

在各类系列产品中，以产量最大、使用最广的三相异步电动机系列为基本系列；此外还有若干派生系列（在基本系列基础上作部分改变导出的系列）、专用系列（为特殊需要设计的具有特殊结构的系列）。

异步电动机的种类繁多，有防爆型三相异步电动机、ys系列三相异步电动机、y、y2系列三相异步电动机、YVP系列变频调速电动机等等. 新中国第一台异步电动机于50年代初在合肥工业大学诞生。

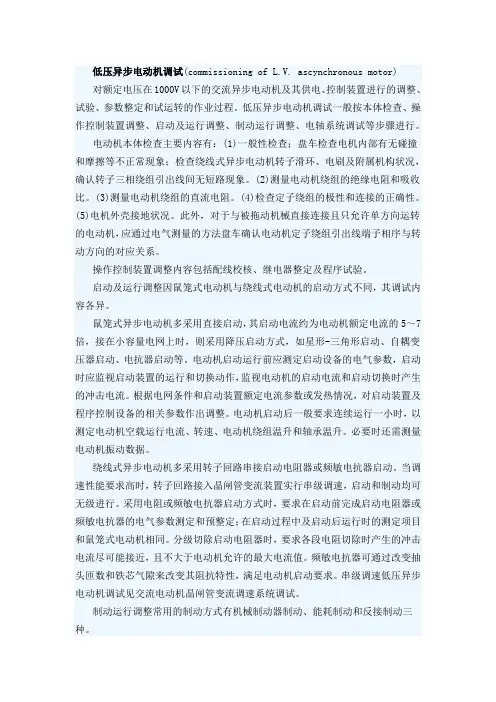

低压异步电动机调试(commissioning of L.V. ascynchronous motor)对额定电压在1000V以下的交流异步电动机及其供电、控制装置进行的调整、试验、参数整定和试运转的作业过程。

低压异步电动机调试一般按本体检查、操作控制装置调整、启动及运行调整、制动运行调整、电轴系统调试等步骤进行。

电动机本体检查主要内容有：(1)一般性检查；盘车检查电机内部有无碰撞和摩擦等不正常现象；检查绕线式异步电动机转子滑环、电刷及附属机构状况，确认转子三相绕组引出线间无短路现象。

(2)测量电动机绕组的绝缘电阻和吸收比。

(3)测量电动机绕组的直流电阻。

(4)检查定子绕组的极性和连接的正确性。

(5)电机外壳接地状况。

此外，对于与被拖动机械直接连接且只允许单方向运转的电动机，应通过电气测量的方法盘车确认电动机定子绕组引出线端子相序与转动方向的对应关系。

操作控制装置调整内容包括配线校核、继电器整定及程序试验。

启动及运行调整因鼠笼式电动机与绕线式电动机的启动方式不同，其调试内容各异。

鼠笼式异步电动机多采用直接启动，其启动电流约为电动机额定电流的5～7倍，接在小容量电网上时，则采用降压启动方式，如星形-三角形启动、自耦变压器启动、电抗器启动等。

电动机启动运行前应测定启动设备的电气参数，启动时应监视启动装置的运行和切换动作，监视电动机的启动电流和启动切换时产生的冲击电流。

根据电网条件和启动装置额定电流参数或发热情况，对启动装置及程序控制设备的相关参数作出调整。

电动机启动后一般要求连续运行一小时，以测定电动机空载运行电流、转速、电动机绕组温升和轴承温升。

必要时还需测量电动机振动数据。

绕线式异步电动机多采用转子回路串接启动电阻器或频敏电抗器启动。

当调速性能要求高时，转子回路接入晶闸管变流装置实行串级调速，启动和制动均可无级进行。

采用电阻或频敏电抗器启动方式时，要求在启动前完成启动电阻器或频敏电抗器的电气参数测定和预整定；在启动过程中及启动后运行时的测定项目和鼠笼式电动机相同。

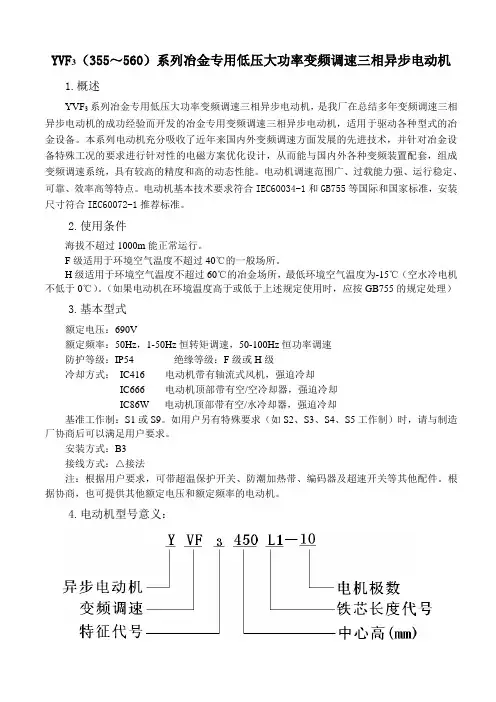

YVF3（355～560）系列冶金专用低压大功率变频调速三相异步电动机1.概述YVF3系列冶金专用低压大功率变频调速三相异步电动机，是我厂在总结多年变频调速三相异步电动机的成功经验而开发的冶金专用变频调速三相异步电动机，适用于驱动各种型式的冶金设备。

本系列电动机充分吸收了近年来国内外变频调速方面发展的先进技术，并针对冶金设备特殊工况的要求进行针对性的电磁方案优化设计，从而能与国内外各种变频装置配套，组成变频调速系统，具有较高的精度和高的动态性能。

电动机调速范围广、过载能力强、运行稳定、可靠、效率高等特点。

电动机基本技术要求符合IEC60034-1和GB755等国际和国家标准，安装尺寸符合IEC60072-1推荐标准。

2.使用条件海拔不超过1000m能正常运行。

F级适用于环境空气温度不超过40℃的一般场所。

H级适用于环境空气温度不超过60℃的冶金场所，最低环境空气温度为-15℃（空水冷电机不低于0℃）。

（如果电动机在环境温度高于或低于上述规定使用时，应按GB755的规定处理）3.基本型式额定电压：690V额定频率：50Hz，1-50Hz恒转矩调速，50-100Hz恒功率调速防护等级：IP54 绝缘等级：F级或H级冷却方式：IC416 电动机带有轴流式风机，强迫冷却IC666 电动机顶部带有空/空冷却器，强迫冷却IC86W 电动机顶部带有空/水冷却器，强迫冷却基准工作制：S1或S9。

如用户另有特殊要求（如S2、S3、S4、S5工作制）时，请与制造厂协商后可以满足用户要求。

安装方式：B3接线方式：△接法注：根据用户要求，可带超温保护开关、防潮加热带、编码器及超速开关等其他配件。

根据协商，也可提供其他额定电压和额定频率的电动机。

4.电动机型号意义：5.电动机主要技术参数：表（1）6极电动机技术数据（690V，IC416）表（2）8极电动机技术数据（690V，IC416）表（4）8极电动机技术数据（690V，IC666）表（5）10极电动机技术数据（690V，IC666）表（6）6极电动机技术数据（690V，IC86W）表（7）8极电动机技术数据（690V，IC86W）7.外形及安装尺寸见表（9）（10）（11）8.定货须知8.1定货时写明型号、额定功率、额定电压、额定频率、安装方式，防护等级等。

YVF3（355～560）系列冶金专用低压大功率变频调速三相异步电动机1.概述YVF3系列冶金专用低压大功率变频调速三相异步电动机，是我厂在总结多年变频调速三相异步电动机的成功经验而开发的冶金专用变频调速三相异步电动机，适用于驱动各种型式的冶金设备。

本系列电动机充分吸收了近年来国内外变频调速方面发展的先进技术，并针对冶金设备特殊工况的要求进行针对性的电磁方案优化设计，从而能与国内外各种变频装置配套，组成变频调速系统，具有较高的精度和高的动态性能。

电动机调速范围广、过载能力强、运行稳定、可靠、效率高等特点。

电动机基本技术要求符合IEC60034-1和GB755等国际和国家标准，安装尺寸符合IEC60072-1推荐标准。

2.使用条件海拔不超过1000m能正常运行。

F级适用于环境空气温度不超过40℃的一般场所。

H级适用于环境空气温度不超过60℃的冶金场所，最低环境空气温度为-15℃（空水冷电机不低于0℃）。

（如果电动机在环境温度高于或低于上述规定使用时，应按GB755的规定处理）3.基本型式额定电压：690V额定频率：50Hz，1-50Hz恒转矩调速，50-100Hz恒功率调速防护等级：IP54 绝缘等级：F级或H级冷却方式：IC416 电动机带有轴流式风机，强迫冷却IC666 电动机顶部带有空/空冷却器，强迫冷却IC86W 电动机顶部带有空/水冷却器，强迫冷却基准工作制：S1或S9。

如用户另有特殊要求（如S2、S3、S4、S5工作制）时，请与制造厂协商后可以满足用户要求。

安装方式：B3接线方式：△接法注：根据用户要求，可带超温保护开关、防潮加热带、编码器及超速开关等其他配件。

根据协商，也可提供其他额定电压和额定频率的电动机。

4.电动机型号意义：5.电动机主要技术参数：表（1）6极电动机技术数据（690V，IC416）表（2）8极电动机技术数据（690V，IC416）表（4）8极电动机技术数据（690V，IC666）表（5）10极电动机技术数据（690V，IC666）表（6）6极电动机技术数据（690V，IC86W）表（7）8极电动机技术数据（690V，IC86W）7.外形及安装尺寸见表（9）（10）（11）8.定货须知8.1定货时写明型号、额定功率、额定电压、额定频率、安装方式，防护等级等。

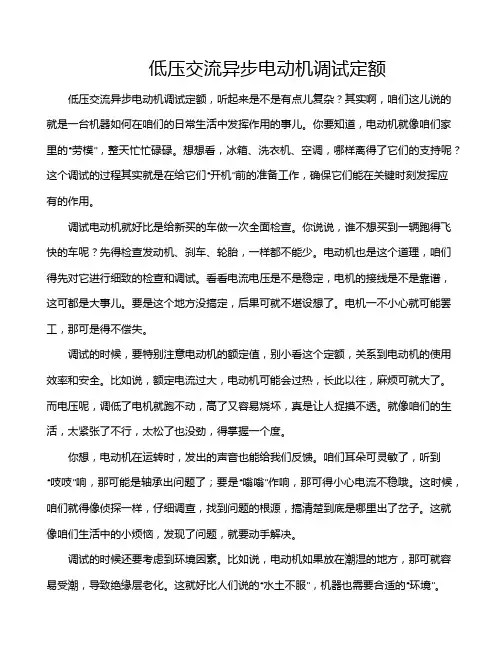

低压交流异步电动机调试定额低压交流异步电动机调试定额，听起来是不是有点儿复杂？其实啊，咱们这儿说的就是一台机器如何在咱们的日常生活中发挥作用的事儿。

你要知道，电动机就像咱们家里的“劳模”，整天忙忙碌碌。

想想看，冰箱、洗衣机、空调，哪样离得了它们的支持呢？这个调试的过程其实就是在给它们“开机”前的准备工作，确保它们能在关键时刻发挥应有的作用。

调试电动机就好比是给新买的车做一次全面检查。

你说说，谁不想买到一辆跑得飞快的车呢？先得检查发动机、刹车、轮胎，一样都不能少。

电动机也是这个道理，咱们得先对它进行细致的检查和调试。

看看电流电压是不是稳定，电机的接线是不是靠谱，这可都是大事儿。

要是这个地方没搞定，后果可就不堪设想了。

电机一不小心就可能罢工，那可是得不偿失。

调试的时候，要特别注意电动机的额定值，别小看这个定额，关系到电动机的使用效率和安全。

比如说，额定电流过大，电动机可能会过热，长此以往，麻烦可就大了。

而电压呢，调低了电机就跑不动，高了又容易烧坏，真是让人捉摸不透。

就像咱们的生活，太紧张了不行，太松了也没劲，得掌握一个度。

你想，电动机在运转时，发出的声音也能给我们反馈。

咱们耳朵可灵敏了，听到“吱吱”响，那可能是轴承出问题了；要是“嗡嗡”作响，那可得小心电流不稳哦。

这时候，咱们就得像侦探一样，仔细调查，找到问题的根源，搞清楚到底是哪里出了岔子。

这就像咱们生活中的小烦恼，发现了问题，就要动手解决。

调试的时候还要考虑到环境因素。

比如说，电动机如果放在潮湿的地方，那可就容易受潮，导致绝缘层老化。

这就好比人们说的“水土不服”，机器也需要合适的“环境”。

要是你把一台电动机放在一个极端温度的地方，电机可能连运转的力气都没有，真是难为它了。

还有一点，调试时要用专业的工具，这就像做菜要有好锅好刀，才能做出好菜来。

电动机的调试也一样，万万不能随便用个工具凑合。

有些老手可能会说，用手试试不就行了？我告诉你，那可不是开玩笑的，精准的仪器才能给咱们最真实的数据。

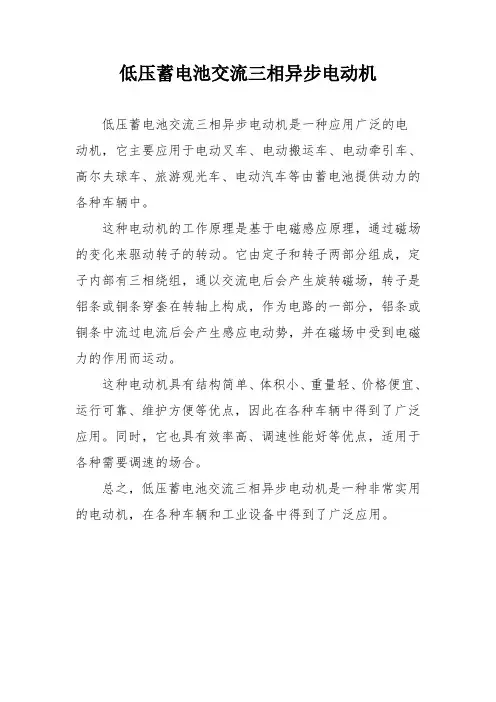

低压蓄电池交流三相异步电动机
低压蓄电池交流三相异步电动机是一种应用广泛的电
动机，它主要应用于电动叉车、电动搬运车、电动牵引车、高尔夫球车、旅游观光车、电动汽车等由蓄电池提供动力的各种车辆中。

这种电动机的工作原理是基于电磁感应原理，通过磁场的变化来驱动转子的转动。

它由定子和转子两部分组成，定子内部有三相绕组，通以交流电后会产生旋转磁场，转子是铝条或铜条穿套在转轴上构成，作为电路的一部分，铝条或铜条中流过电流后会产生感应电动势，并在磁场中受到电磁力的作用而运动。

这种电动机具有结构简单、体积小、重量轻、价格便宜、运行可靠、维护方便等优点，因此在各种车辆中得到了广泛应用。

同时，它也具有效率高、调速性能好等优点，适用于各种需要调速的场合。

总之，低压蓄电池交流三相异步电动机是一种非常实用的电动机，在各种车辆和工业设备中得到了广泛应用。

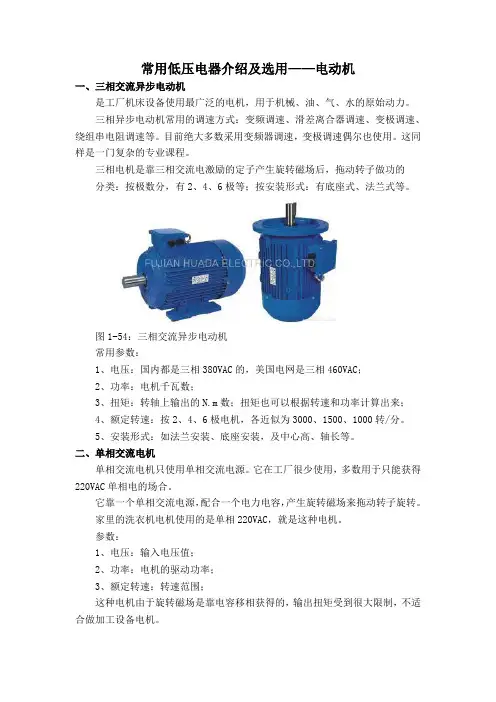

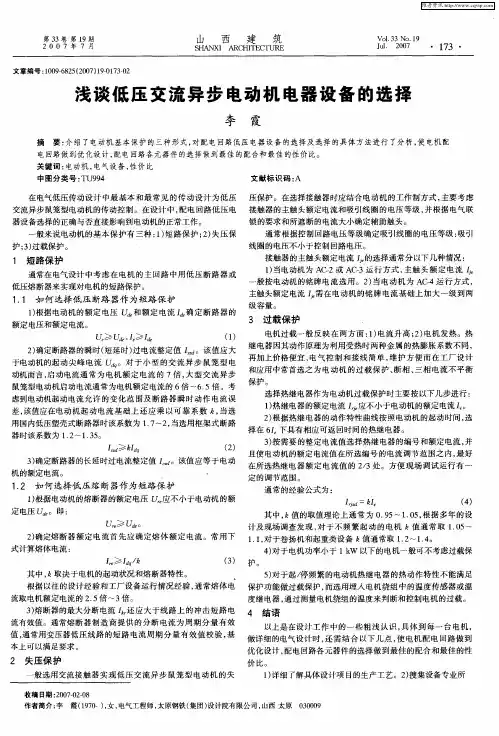

常用低压电器介绍及选用——电动机一、三相交流异步电动机是工厂机床设备使用最广泛的电机，用于机械、油、气、水的原始动力。

三相异步电动机常用的调速方式：变频调速、滑差离合器调速、变极调速、绕组串电阻调速等。

目前绝大多数采用变频器调速，变极调速偶尔也使用。

这同样是一门复杂的专业课程。

三相电机是靠三相交流电激励的定子产生旋转磁场后，拖动转子做功的分类：按极数分，有2、4、6极等；按安装形式：有底座式、法兰式等。

图1-54：三相交流异步电动机常用参数：1、电压：国内都是三相380VAC的，美国电网是三相460VAC；2、功率：电机千瓦数；3、扭矩：转轴上输出的N.m数；扭矩也可以根据转速和功率计算出来；4、额定转速：按2、4、6极电机，各近似为3000、1500、1000转/分。

5、安装形式：如法兰安装、底座安装，及中心高、轴长等。

二、单相交流电机单相交流电机只使用单相交流电源。

它在工厂很少使用，多数用于只能获得220VAC单相电的场合。

它靠一个单相交流电源，配合一个电力电容，产生旋转磁场来拖动转子旋转。

家里的洗衣机电机使用的是单相220VAC，就是这种电机。

参数：1、电压：输入电压值；2、功率：电机的驱动功率；3、额定转速：转速范围；这种电机由于旋转磁场是靠电容移相获得的，输出扭矩受到很大限制，不适合做加工设备电机。

图1-55：单相交流电动机图1-56：单相电动机接线图三、直流电动机用于运动驱动，逐步为交流电机取代，特殊场合仍使用。

这类电机是利用电枢导体条通过直流电流，在定子磁场中受力产生转动的。

其优点是机械特性硬，并有较宽的调速范围。

缺点是有向转子供电的碳刷，容易产生火花烧蚀，影响性能。

常用调速方法：转子串电阻、弱磁、降压调速等。

图1-57：直流电动机主要关注的参数：1、电压：包括励磁电压、电枢电压；2、功率：电动机的驱动功率；3、转速：额定转速；4、安装结构：同样分为底座和法兰安装两种；5、励磁形式：如永磁、电励磁等。

低压电机原理低压电机是一种常见的电动机类型，广泛应用于各行各业，如家电、机械设备等。

了解低压电机的原理对我们正确认识和使用电机具有重要意义。

一、什么是低压电机低压电机是指工作电压较低的电动机，一般为380V及以下。

低压电动机可分为交流电动机和直流电动机两种类型。

交流电动机又可细分为异步电动机、同步电动机、感应电动机等。

二、低压电机的工作原理基本分为两类：直流电动机和交流电动机。

1. 直流电动机原理直流电动机是一种将直流电能转换为机械能的电机。

它的构成包括定子、转子和集电器等部分。

定子是直流电机的静态部分，由线圈绕组和铁芯组成。

当直流电流通过定子线圈时，它会在电流的作用下产生磁场。

转子是直流电机的旋转部分，由一组绕组和磁极组成。

当转子的磁极与定子的磁场相互作用时，就会产生电动势，从而驱动转子旋转。

直流电动机还包括集电器部分，它负责将定子线圈与电源之间的电流进行切换，使电流能按照顺序经过定子线圈，从而维持转子的运转。

2. 交流电动机原理交流电动机是一种将交流电能转换为机械能的电机，具有简单、可靠、成本低等优点。

低压交流电动机主要有异步电动机和同步电动机。

异步电动机是最常见的低压交流电动机类型，它通过电磁转矩产生转动力。

异步电动机的定子绕组与电源之间连接，形成交变电磁场。

而转子上的导体则在交变电磁场的作用下感应电动势和电流，从而产生转动力。

同步电动机则采用磁极旋转同步的方式产生转动力。

同步电动机的定子上设置有绕组，绕组中通以电流后形成磁场。

当该定子磁场与转子磁场同步旋转时，电动机就会产生转动力。

三、低压电机的应用领域低压电机广泛应用于各个行业和领域。

以下是几个常见的低压电机应用示例：1. 家电领域：低压电机广泛应用于家电产品，如洗衣机、空调、冰箱等。

这些电机一般驱动家电中的压缩机、风扇等关键部件，提供动力支持。

2. 工业领域：低压电机在工业设备中起到关键作用，如机床、水泵、风机等。

这些设备需要低压电机提供动力驱动，以实现机械的运转。

常用的低压电气设备（一）动力设备1.电动机分类（1）按工作电源分类：根据电动机工作电源的不同，可分为直流电动机和交流电动机，其中交流电动机还分为单相电动机和三相电动机。

（2）按结构及工作原理分类：电动机按结构及工作原理可分为异步电动机和同步电动机。

同步电动机还可分为永磁同步电动机、磁阻同步电动机和磁滞同步电动机。

异步电动机可分为感应电动机和交流换向器电动机。

感应电动机又分为三相异步电动机、单相异步电动机和罩极异步电动机。

交流换向器电动机又分为单相串励电动机、交直流两用电动机和推斥电动机.（3）按起动与运行方式分类：电动机按起动与运行方式可分为电容起动式电动机、电容运转式电动机、电容起动运转式电动机和分相式电动机。

（4）按用途分类：电动机按用途可分为驱动用电动机和控制用电动机。

驱动用电动机又分为电动工具用电动机、家电用电动机及其它通用小型机械设备用电动机。

控制用电动机又分为步进电动机和伺服电动机等。

（5）按转子的结构分类：电动机按转子的结构可分为笼型感应电动机和绕线转子感应电动机。

（6）按运转速度分类：电动机按运转速度可分为高速电动机、低速电动机、恒速电动机、调速电动机。

2.电动机的型号及选择（1）型号（2）电动机的选择电动机型式的选择关系着安全运行和设备成本：根据环境条件确定电动机型式中的开启式、防护式、封闭式、密闭式或防爆式。

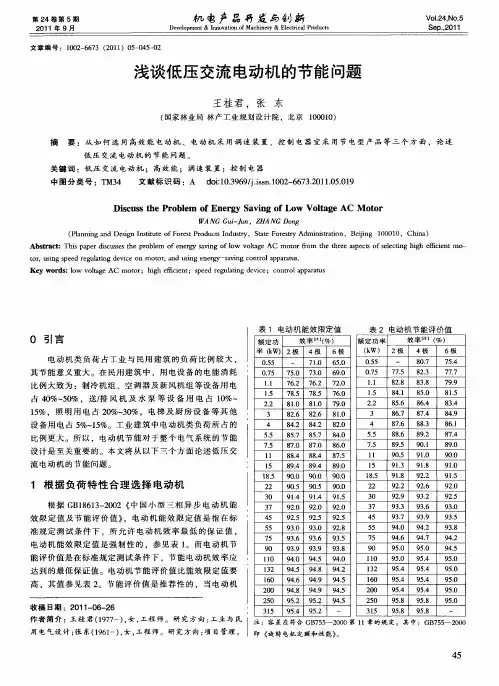

功率的选择负载转矩的大小是选择电动机功率的主要依据，功率选得大固然安全，但功率因数低，会增加投资和运转费用。

电动机铭牌标出的额定功率PN是指电动机轴输出的机械功率。

为了提高设备自然功率因数，应尽量使电动机满载运行，电动机的效率一般为8 0%以上。

（3）电动机的起动方法1）直接起动直接起动也称全压起动，仅用一个控制设备即可。

其特点为：a.起动电流大，一般为额定电流的4～7倍。

b.起动方法简单，但一般仅适用于小于10KW的电动机。

具体接线方法有星形联结和三角形联结。

2）减压起动当电动机容量较大时，为了降低起动电流，常采用减压起动。

如何计算低压交流异步电动机工程量？如何计算低压交流异步电动机工程量？
低压交流异步电动机
清单工程量和定额工程量计算规则相同，均按设计图示数量计算。

项目编码：030206006 项目名称：低压交流异步电动机
