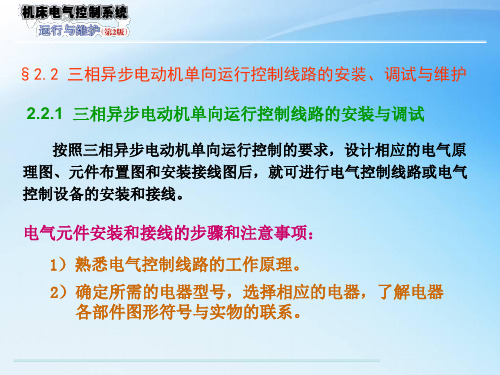

2.1 三相异步电动机点动控制电路安装与调试

三相异步电动机控制线路安装调试及故障分析摘要：三相异步电动机是现代化社会工业企业的主要动力源，在人类生活与社会生产中有着重要的作用与价值。

在人们生活与生产中，三相异步电动机控制线路一旦发生故障，不仅会对人们生产、生活造成严重的影响，而且还会对人们的人身安全造成严重的影响。

本文主要对三相异步电动机控制线路安装高度及故障进行了深入的分析，并提出了相关的解决措施，希望能为相关工作人士提供借鉴。

关键词：三相异步电动机；控制线路；安装调试；故障分析三相异步电动机具有维护便捷、使用方便、坚固耐用、经济实惠、结构简单等特点，得到了我国各行业领域的广泛应用。

三相异步电动机基本原理是由于磁场在旋转过程中，磁场所出现的运动操作以及闭合导体所出现的运动操作，鼠笼式导体切割磁力线，从而在三相异步电动机内部所产生的感应电流以及感应电动势。

异步电动机在生产中有着重要的角色，承担着人们生活与工作的顺利开展，在使用过程中，一旦发生故障问题，轻者会造成一定的经济损失，严重者甚至会造成安全事故。

因此，应加强对三相异步电动机的安装调试与故障诊断，从而提高电动机的安全性与稳定性，降低电动机的事故率，下文笔者着重分析了三相异步电机控制线路的几种故障产生的原因以及故障排除的方法，并对其安装调试进行了简要分析，从而保障设备的正常运行。

1三相异步电动机控制线路的安装调试1.1三相异步电动机控制线路的初装三相异步电动机控制线路安装主要分为两个环节，一个为初装环节，另一个为改进环节。

其中，三相异步电动机控制线路的初装环节与改进环节比较为简单，在初装过程中，首先应做好点动控制线的安装，其中不包含热继电器，与传统的三相异步电机控制线路安装原理与步骤相比，这种安装方式更具优势，能够有效的防止热继电器在安装过程中对实际线路安装造成影响或者干扰，从而使三相异步电动机控制线路的安装更加具有明确性。

在三相异步电动机控制线路安装过程中，点动控制是最为基础的，在安装之前应明确控制电路与主电路的从属概念，然后再安装主电路和控制线路。

三相异步电动机基本控制线路的安装与调试任务1-1 三相异步电动机的单向运行控制学习内容: 1、常用低压电器的基本结构、工作原理、图形符号和文字符号、主要技术参数及其应用；2、三相异步电动机的启/停、点动/长动控制。

学习目标: 1、知道：常用低压电器的工作原理、图形符号和文字符号；常用低压电器的用途。

2、能根据控制要求正确选择低压电器。

3、了解：常用低压电器的基本结构；主要技术参数。

4、掌握三相异步电动机的启/停、点动/长动控制电路的原理。

学习重点:工作原理、图形符号、文字符号、选择使用。

学习难点:工作原理、选择使用§1-1 机床电气控制中常用的低压电器目标任务： 1、了解低压电器的基本知识，熟悉常用的低压电器种类；2、熟悉常用的各种低压电器的结构及原理、符号、选用；3、熟练掌握常用低压电器的使用。

相关知识：1-1. 低压电器基本知识凡是对电能的生产、输送、分配和应用能起到切换、控制、调节、检测以及保护等作用的电工器械，均称为电器。

低压电器通常是指在交流1200V及以下、直流1500V及以下的电路中使用的电器。

机床电气控制线路中使用的电器多数属于低压电器。

一、低压电器的分类低压电器是指工作在交流电压1200V 、直流电压1500V 以下的各种电器。

生产机械上大多用低压电器。

低压电器种类繁多，按其结构、用途及所控制对象的不同，可以有不同的分类方式。

1 ．按用途和控制对象不同，可将低压电器分为配电电器和控制电器。

用于电能的输送和分配的电器称为低压配电电器，这类电器包括刀开关、转换开关、空气断路器和熔断器等。

用于各种控制电路和控制系统的电器称为控制电器，这类电器包括接触器、起动器和各种控制继电器等。

2 ．按操作方式不同，可将低压电器分为自动电器和手动电器。

通过电器本身参数变化或外来信号（如电、磁、光、热等）自动完成接通、分断、起动、反向和停止等动作的电器称为自动电器。

常用的自动电器有接触器、继电器等。

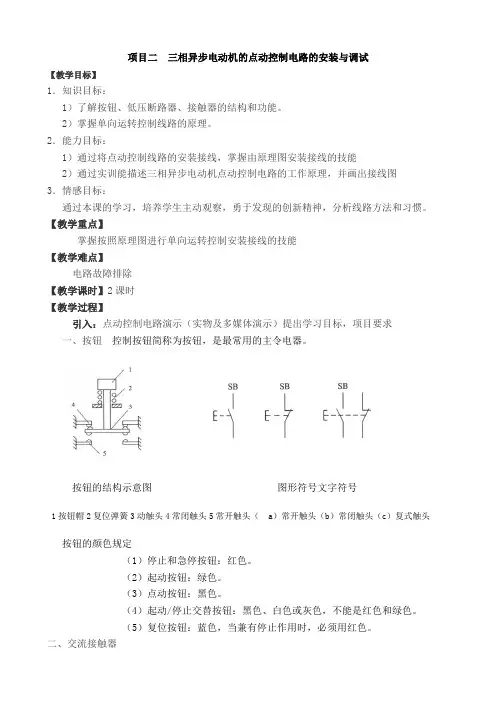

三相笼型异步电动机正转点动控制线路安装与调试【任务描述】〔1〕以典型车床的加工工件时，主轴电动机点动控制过程的实例，三相异步电动机单向运行的控制线路板制作。

【任务分析】〔1〕三相异步电动机单向点动控制的工作原理〔2〕了解点动和自锁的概念，并能在控制电路设计中应用〔3〕熟练掌握点动控制电路所用各器件的结构、选用原那么及图型文字符号。

【知识准备】1．三相笼型异步电动机正转点动控制线路的设计从任务1典型车床电动机的起动控制线路可以看出就用了五种低压电器，其中有断路器QF、熔断器FU、交流接触器KM、热继电器FR和按钮SB。

要完成线路的安装先由教师下达工程任务书，每个小组都要经过自主学习、讨论，制定具体的工作方案。

包括确定工程的目的、工程的原理分析、工程所需器材、工程实施内容及步骤、工程的本卷须知等，最终确定工程的目标和任务，根据低压电器的选用原那么根据负载大小合理的选择这五种低压电器，设计出线路原理图，由原理图设计出布置图、接线图后进行线路的安装调试。

2．低压电器的选用〔1〕低压断路器的选择1〕断路器类型的选择：应根据电路的额定电流及保护的要求来选用。

如一般应用场合选用塑壳式；短路电流很大的选用限流型；额定电流比拟大或有选择性保护要求的选框架式；控制和保护含半导体器件的直流电路选直流快速断路器等。

2〕断路器的额定工作电压应大于或等于线路或设备的额定工作电压。

对于配电线路来说应注意区别是电源端保护还是负载保护，按照电源端电压比负载端电压高出约5％左右来选择。

3〕断路器主电路额定工作电流大于或等于负载工作电流。

4〕断路器的过电流脱扣器的整定电流应大于或等于线路的最大负载电流。

5〕断路器的欠电压脱扣器的额定电压等于主电路额定电压。

6〕断路器的额定通断能力大于或等于电路的最大短路电流。

〔2〕低压断路器的使用中本卷须知1〕断路器应按规定垂直安装，其上、下导线端接点必须使用规定截面的导线或母线连接。

如果用铝排搭接，那么搭接端面最好用超声波搪锡或用铜丝刷刮擦后上一层锡，以保证端面接触良好。

任务三安装与调试三相异步电动机点动连续混合正转控制电路教案
教案内容
教学实施过程
设计意图及课程思政
导入新课(10’)
（1）简述点动控制电路和自锁正转控制电路的工作原理。

（2）如果一台电动机既需要点动控制又需要自锁控制应该怎样设计电路？
讲授新课（50’）
一、识读电路图
如图1所示为点动连续混合正转电气原理图。

它是在具有过载保护的自锁正转控制线路的基础上，保持线路主电路不变，在控制电路起动按钮SB1的两端并接一个复合按钮SB3 来实现点动连续混合正转控制的，SB3的常闭触点与KM自锁触点串接。

图1 点动连续混合正转控制电路
二、线路工作原理
三、绘制线路图
结合点动连续混合正转控制线路主电路和控制电路的组成及原理，绘制接线图。

动手实践（120’）
四、安装线路
1.准备工具和仪表
螺钉旋具、尖嘴钳、剥线钳、斜口钳、电工刀、测电笔、万用表
2.选取元件
三相低压断路器1个、熔断器5个、接触器1个、热继电器1个、三联按钮1个、三相异步电动机1个、连接导线若干、套线管若干、接线端子若干、线槽若干
3.安装元件
根据元件布置图，将各电气元件固定在网孔板上，贴上醒目的文字标识，并在布线通道上安装线槽。

4.安装控制电路
根据接线图，使用黑色或蓝色塑料软铜线连接控制电路。

5.安装主电路
根据接线图，分别使用黄、绿、红三色塑料软铜线连接三相主电路。

6.安装按钮和电动机
动画引入微课强化
安全用电规
范。

三相异步电动机基本控制线路的安装与调试1、概述三相异步电动机又称为交流异步电动机，是电机中应用最为广泛的一种。

它的结构相对简单，而且可靠性高，使用寿命较长，动力性能稳定，维护保养难度低。

在实际生产线中，三相异步电动机常常用于驱动机器设备、输送带、各种机床和冷气机组等场景。

而基本控制线路则是三相异步电动机控制的核心所在，本文将对三相异步电动机基本控制线路的安装与调试进行详细介绍。

2、安装前需要准备的工具和材料工具：•六角扳手•扳手•螺丝刀•绝缘刀•电笔•手电钻•石膏板钻头•钳子材料：•弯头和直角三通•电动机•屏蔽线缆•安装板•开关•电源线•连接线•螺丝和螺栓3、安装步骤3.1 安装板的安装首先需要准备好安装板，此处建议使用金属材料制成的安装板，如不得已使用塑料安装板，需保证稳固可靠。

确定安装板的位置，选择合适的位置将安装板固定。

此处需要注意安装板不能倾斜，如条件允许建议使用水平仪来检测安装板是否与地面平行。

3.2 电动机的安装安装前需要先检查电动机，确保电线够长，没有损坏并且正常工作。

将电动机放置到安装板上慢慢调整位置直到电动机与安装板上的孔对齐，安装螺钉将电动机固定在安装板上。

3.3 连接电源在连接电源线之前，需要注意电动机负载电流不能超过进线保护器的额定电流，否则会造成保护器的跳闸，造成机器停机。

将电源线插入电动机中，连接好电源线之后，应将电源合闸开启。

3.4 连接控制线路在连接控制线路前，首先需要关闭电源开关，并且将电源线拔掉，防止误触开关。

根据电动机的控制图，正确连接电动机的三个相线和接地线，连接好线之后拉紧电线，然后用绝缘胶带将电线缠绕，避免翻转和受损。

在安装控制电线时，需要仔细核对每个连接点的方向和颜色，当正确连接好每个端点后再通电启动电机。

3.5 启动机器将电源线插入电动机上，然后将电源合闸，向前推开机器的启动按钮。

机器应该开始运行，并保持顺畅、稳定的运转。

4、调试步骤4.1 加载电机在常规操作模式中，机器本身仅具有最小的电流流过式，这与机器运转所需的最佳电流完全不同。
