高二物理串联电路和并联电路课时练习题

点囤市安抚阳光实验学校4串联电路和并联电路知识点一串、并联电路1.三个阻值都是6Ω的电阻可以用不同的方法连接起来,如图L2-4-1所示的四个图中效电阻(即总电阻)为4Ω的是()图L2-4-12.(多选)电阻R1、R2、R3串联在电路中.已知R1=10Ω,R3=5Ω,R1两端的电压为6V,R2两端的电压为12V,则()A.三只电阻两端的总电压为18VB.电路中的电流为0.6AC.三只电阻两端的总电压为21VD.电阻R2的阻值为20Ω3.甲、乙两根保险丝粗细相同,用同种材料制成,单位长度的电阻分别为4Ω和1Ω,熔断电流分别为2A和6A,把以上两根保险丝各取段并联后再接入电路中,允许通过的最大电流是()A.6.0AB.7.5AC.8AD.10A4.如图L2-4-2所示电路中,电压表V1和V2的内阻都远远大于R1、R2、R3和R4的电阻.R1和R3阻值未知,R2=R4=20Ω,电压表V1和V2的读数分别为15V和10V,则a、b两点间的电压为()A.23VB.24VC.25VD.26V图L2-4-25.(多选)如图L2-4-3所示,R1=2Ω,R2=10Ω,R3=10Ω,A、B两端接在电压恒的电源上,则()A.S断开时,R1与R2的电压之比为1∶5B.S闭合时,通过R1与R2的电流之比为2∶1C.S闭合时,R1与R2两端的电压之比为1∶5D.S断开与闭合两种情况下,电阻R1两端的电压之比为2∶1图L2-4-36.(多选)如图L2-4-4所示的电路中,若ab端为输入端,AB端为输出端,并把滑动变阻器的滑片置于滑动变阻器的,则()A.空载时输出电压U AB =U AB <B.当AB间接上负载R时,输出电压C.AB间的负载R越大,U AB 越接近D.AB间的负载R越小,U AB 越接近图L2-4-4知识点二电表的改装原理及读数7.(多选)如图L2-4-5所示的甲、乙两个电路都是由一个灵敏电流计G和一个电阻箱R组成,它们中一个是测电压的电压表,另一个是测电流的电流表,那么以下结论中正确的是()图L2-4-5A.甲表是电流表,R增大时量程增大B.甲表是电流表,R增大时量程减小C.乙表是电压表,R增大时量程增大D.乙表是电压表,R增大时量程减小8.有两个相同的灵敏电流计,允许通过的最大电流(满偏电流)为I g=1mA,表头电阻R g=30Ω,若改装成一个量程为3V的电压表和一个量程为0.6A的电流表,分别()A.串联一个2990Ω的电阻和并联一个0.15Ω的电阻B.并联一个2990Ω的电阻和串联一个0.15Ω的电阻C.串联一个2970Ω的电阻和并联一个0.05Ω的电阻D.并联一个2970Ω的电阻和串联一个0.05Ω的电阻图L2-4-69.(多选)一电流表的量程为100μA,内阻为100Ω.现串联一个9900Ω的电阻将它改装成电压表(原电流表的表盘未改动).如果用改装后的电压表测量某一电路,电压表示数如图L2-4-6所示,则 ()A.该电压表的量程是0.1VB.该电压表的量程是1VC.此时的电压是0.08VD.此时的电压是0.8V10.一个电流表的刻度盘的每1小格代表1μA,电流表的内阻为R g.如果把它改装成量程较大的电流表,刻度盘的每一小格代表nμA,则()A.给它串联一个电阻,阻值为nR gB.给它串联一个电阻,阻值为(n-1)R gC.给它并联一个电阻,阻值为D.给它并联一个电阻,阻值为知识点三伏安法测电阻11.(多选)如图L2-4-7所示,用伏安法测电阻时()图L2-4-7A.采用图甲所示测量电路,误差来源于电压表分流,使电阻测量值小于真实值B.采用图甲所示测量电路,误差来源于电流表分压,使电阻测量值大于真实值C.采用图乙所示测量电路,误差来源于电压表分流,使电阻测量值小于真实值D.采用图乙所示测量电路,误差来源于电流表分压,使电阻测量值大于真实值12.[2017·期中]如图L2-4-8所示为测量未知电阻R x的电路,当开关S合在a 点时,电压表示数为9V,电流表示数为0.30A;当开关S合在b点时,电压表示数为10V,电流表示数为0.25A,则()图L2-4-8A.电压表示数相对变化显著B.开关S接在b点时的测量值更准确C.开关S接在b点时的R x测量值小于R x真实值D.开关S接在a点时的R x测量值大于R x真实值13.(多选)用两个相同的电流表G改装成量程不同的电流表A1和A2,其中A1的量程是A2的2倍.现将它们接入电路,下列说法正确的是()A.若两表串联,则指针偏角θ1<θ2,两表示数相B.若两表串联,则指针偏角θ1=θ2,A1示数大于A2示数C.若两表并联,则指针偏角θ1=θ2,A1示数大于A2示数D.若两表并联,则指针偏角θ1>θ2,两表示数相14.(多选)四个相同的表头分别改装成两个电流表和两个电压表,电流表A1的量程大于A2的量程,电压表V1的量程大于V2的量程,把它们按图L2-4-9所示接入电路,则()图L2-4-9A.电流表A1的读数大于A2的读数B.电流表A1的指针偏转角小于A2指针的偏转角C.电压表V1的读数小于V2的读数指针D.电压表V1的指针偏转角于V2的指针偏转角15.如图L2-4-10所示,灵敏电流计的内阻R g为500Ω,满偏电流I g为1mA.当使用a、b两个端点时,是量程为I1的电流表;当使用a、c两个端点时,是量程为I2的电流表;当使用a、d两个端点时,是量程为U的电压表.已知电阻R1、R2、R3的阻值分别为0.5Ω、2Ω和100Ω.求量程I1、I2、U的值.图L2-4-1016.如图L2-4-11所示,滑动变阻器R1最大阻值是200Ω,值电阻R2=R3=300Ω,A、B两端电压U AB=8V.(1)当开关S断开时,移动滑片P,R2两端可获得的电压变化范围是多少?(2)当开关S闭合时,移动滑片P,R2两端可获得的电压变化范围又是多少?图L2-4-1117.[2017·期中]如图L2-4-12所示电路中,R1为电阻箱,已知R2=2Ω、R3=3Ω、R4=4Ω、R5=2Ω,电容C=2μF,电源电动势E=21V,内阻不计.(1)若调节电阻箱阻值,使R1=1Ω,则电容器两极板间电压为多少?(2)若调节电阻箱阻值,使R1=5Ω,则电容器极板所带电荷量为多少?(3)电阻箱阻值从1Ω变到5Ω过程中,通过R5的电荷量为多少?图L2-4-121.C [解析]由电阻的串联、并联特点可知,选项A中的总电阻为18Ω,选项B 中的总电阻为2Ω,选项C中的总电阻为4Ω,选项D中的总电阻为9Ω,C正确,A、B、D错误.2.BCD [解析]三只电阻串联在电路中,电流相同,电路中的电流I==A=0.6A,选项B正确;电阻R3两端的电压U3=IR3=3V,所以三只电阻两端的总电压U=U1+U2+U3=21V,选项A错误,选项C正确;电阻R2的阻值R2==20Ω,选项D正确.3.B [解析]两保险丝的电阻关系为R1=4R2,并联后接入电路,电流分配是I2=4I1.当I1=2A时,I2=8A>6A,保险丝R2会熔断;当I2=6A时,I1=1.5A,保险丝R1、R2均不会熔断,此时通过的总电流I总=I1+I2=7.5A即为允许通过的最大电流,选项B正确.4.C [解析]因为R1、R2、R3和R4串联,且R2+R3=R3+R4,故R3和R4上的电压也为10V.a、b两点间电压是R1和R2上电压与R3和R4上电压之和,即(15+10)V=25V.5.AB [解析]设A、B间电压为U,S断开时,R1和R2串联,两端电压之比于电阻之比,即为1∶5,R1两端的电压为,选项A正确;S闭合时,R3与R2并联的阻值为5Ω,R1与R并的电压之比为2∶5,R1两端的电压为,选项C、D错误;S 闭合时,通过R2与R3的电流相,于通过R1的电流的一半,选项B正确.6.ABC [解析]空载时,输出电压为;接上负载R时,R与滑动变阻器的下半并联,再与滑动变阻器的上半串联,因为并联电路的总电阻总要小于任一支路的电阻,而串联电路中的电压与电阻成正比,所以接R 时输出电压小于;负载R阻值越大,并联电路电阻值也越大,电压就越高,就越接近,A、B、C正确,D错误.7.BC [解析]电压表中电阻R用于分压,串联;电流表中电阻R用于分流,并联.所以甲表为电流表,乙表为电压表.并联电路电阻大时分流少,所以R增大时量程减小;串联电路电阻大时分压多,所以R增大时量程增大.8.C [解析]若改装成一个量程为3V的电压表,需串联一个分压电阻,由U=Ig(R+Rg)得,所串联的分压电阻的阻值R=2970Ω;若改装成一个量程为0.6A 的电流表,需并联一个分流电阻,由IgRg=(I-Ig)R得,所并联的分流电阻R≈0.05Ω,故选项C正确.9.BD [解析]根据串联电路的电压特点有U=IgR+IgRg=Ig(R+Rg)=10-4×(100+9900)V=1V,此时指针所表示的电压为0.8V,选项B、D正确.10.D [解析]电流表的量程变为原来的n倍,故并联分流电阻R=,选项D正确.11.AD [解析]图甲电路因电压表分流,使电阻测量值小于真实值,图乙电路因电流表分压,使电阻测量值大于真实值,选项A、D正确.12.B [解析]由题意可得<,要选择电流表测量准确的电路,即S接在b点,此时测量值偏大,S接在a点时测量值偏小,选项B正确.13.AC [解析]电流表G并联一个电阻R就改装成电流表A,A1的量程比A2的大,则与A1对所并联的电阻R1比与A2对所并联的电阻R2小,即R1<R2.若两电流表串联,如图甲所示,两电流表示数相,因R1<R2,则R1分的电流比R2分的电流多,所以电流表A1中的表头电流就比电流表A2中的表头电流小,指针偏角θ1<θ2,A正确,B错误.若两电流表并联,如图乙所示,因两表头并联,电压相,流过表头的电流相,指针偏角θ1=θ2,但因R1<R2,则流过R1的电流比流过R2的电流大,所以A1的示数大于A2的示数,C正确,D错误.14.AD [解析]电流表A1与电流表A2由相同表头与不同电阻并联改装而成,并联在电路中,电流表A1与电流表A2的指针偏转角相同,电流表A1的量程较大,则电流表A1的读数较大,故A正确,B错误;电压表V1与电压表V2由相同表头与不同电阻串联改装而成,串联在电路中,通过表头的电流相同,故指针的偏转角相同,因量程较大的电压表内阻大,所以电压表V1的读数大于电压表V2的读数,故D正确,C错误.15.1.005A 201mA 20.6V[解析]接a、b时满足Ig(Rg+R2)=(I1-Ig)R1接a、c时满足IgRg=(I2-Ig)(R1+R2)解得I1=1.005A,I2=201mA接a、d时满足IgRg+I3R3=U且IgRg=(I3-Ig)(R1+R2)解得U=20.6V.16.(1)4.8~8V (2)3.43~8V[解析](1)当S断开时,R3及R1的滑片P下部不接在电路中,当滑片P在最上端时,R1接入电路的电阻为零,R2上获得的电压最大,Umax=8V,当滑片P在最下端时,R2上的电压最小,Umin=UAB=4.8V,所以R2上的电压变化范围为4.8~8V. (2)当S闭合时,滑片P在最下端时,R2上的电压最小,此时R2与R3并联,再与R1串联,R2与R3的并联电阻R'==150Ω,电压为U'min=UAB=×8V=3.43V,当滑片P在最上端时,R2上的电压最大,U'max=8V,所以R2上的电压变化范围为3.43~8V.17.(1)2V (2)1.2×10-5C (3)1.6×10-5C [解析](1)UR1=R1=7VUR3=R3=9V则UC1=2V.(2)UR1=R1=15VUR3=R3=9V则UC2=6V故Q2=CUC2=1.2×10-5C.(3)因UC1=2V则Q1=CUC1=0.4×10-5C故ΔQ=Q1+Q2=1.6×10-5C.。

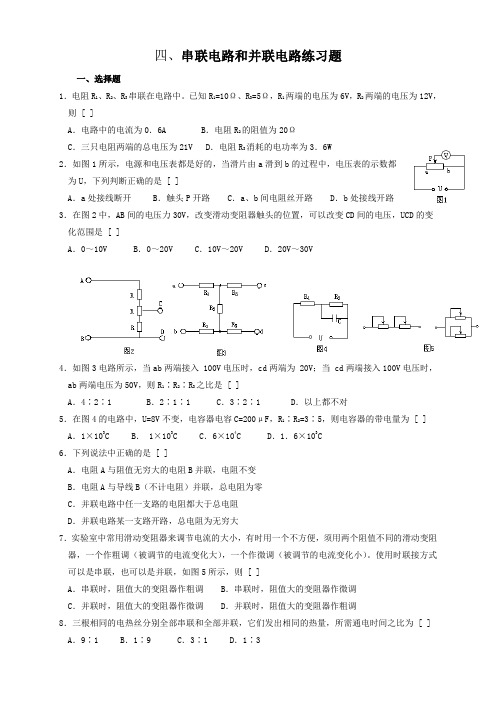

四、串联电路和并联电路练习题一、选择题1．电阻R1、R2、R3串联在电路中。

已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则 [ ]A．电路中的电流为0．6A B．电阻R2的阻值为20ΩC．三只电阻两端的总电压为21V D．电阻R3消耗的电功率为3．6W2．如图1所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是 [ ]A．a处接线断开 B．触头P开路 C．a、b间电阻丝开路 D．b处接线开路3．在图2中，AB间的电压力30V，改变滑动变阻器触头的位置，可以改变CD间的电压，UCD的变化范围是 [ ]A．0～10V B．0～20V C．10V～20V D．20V～30V4．如图3电路所示，当ab两端接入 100V电压时，cd两端为 20V；当 cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是 [ ]A．4∶2∶1 B．2∶1∶1 C．3∶2∶1 D．以上都不对5．在图4的电路中，U=8V不变，电容器电容C=200μF，R1∶R2=3∶5，则电容器的带电量为 [ ] A．1×103C B． 1×103C C．6×104C D．1．6×103C6．下列说法中正确的是 [ ]A．电阻A与阻值无穷大的电阻B并联，电阻不变B．电阻A与导线B（不计电阻）并联，总电阻为零C．并联电路中任一支路的电阻都大于总电阻D．并联电路某一支路开路，总电阻为无穷大7．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。

使用时联接方式可以是串联，也可以是并联，如图5所示，则 [ ]A．串联时，阻值大的变阻器作粗调 B．串联时，阻值大的变阻器作微调C．并联时，阻值大的变阻器作微调D．并联时，阻值大的变阻器作粗调8．三根相同的电热丝分别全部串联和全部并联，它们发出相同的热量，所需通电时间之比为 [ ] A．9∶1 B．1∶9 C．3∶1 D．1∶39．如图6所示，L1，L2是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变，现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是 [ ]A．L1亮度不变，L2变暗 B．L1变暗，L2变亮C．L1变亮，L2变暗 D．L1变暗，L2亮度不变10．如图7所示，R1＝2Ω，R2＝10Ω，R3＝10Ω，A、B两端接在电压恒定的电源上，则 [ ]A．S断开时，R1与R2的功率之比为1∶5B．S闭合时通过R1与R2的电流之比为2∶1C．S断开与闭合两情况下，电阻R1两端的电压之比为2∶1D．S断开与闭合两情况下，电阻R2的功率之比为7∶1211．在图8所示的电路中。

高二物理串联电路和并联电路试题1.把表头G改装成大量程电流表时，下列说法正确的是()A．改装原理为并联电阻能增大通过G的电流B．改装成电流表后，表头G本身允许通过的最大电流并不改变C．改装后，表头G自身的电阻减小了D．改装后使用时，表头G本身的参量都不改变，整个并联电路允许通过的电流增大了【答案】BD【解析】G改装成大量程电流表原理是并联一个小电阻，起到分流作用，并联电阻越小量程会越大。

新表量程：并不能改变流过表头的最大电流和表头自身的电阻所以选BD。

2.有一只电压表，它的内阻是100 Ω，量程为0.2 V，现要改装成量程为10 A的电流表，电压表上应()A．并联0.002 Ω的电阻B．并联0.02 Ω的电阻C．并联50 Ω的电阻D．串联4 900Ω的电阻【答案】B【解析】扩大量程的倍数n＝＝＝5 000.需并联的分流电阻为R＝≈0.02 Ω3.电阻R1阻值为6 Ω，与电阻R2并联后接入电路中，通过它们的电流之比I1∶I2＝2∶3，则电阻R2的阻值和总电阻的阻值分别为()A．4 Ω，2.4 ΩB．4 Ω，3.6 ΩC．9 Ω，3.6 ΩD．9 Ω，4.5 Ω【答案】A【解析】根据并联电路的特点，电流之比等于电阻的反比，所以R1∶R2=3：2，R2=4Ω；,解得R=2.4Ω,A对。

4.已知通过三个并联支路的电流之比是I1∶I2∶I3＝1∶2∶3，则三个并联支路的电阻之比R1∶R2∶R3为()A．1∶2∶3B．3∶2∶1 C．2∶3∶6D．6∶3∶2【答案】D【解析】由I1∶I2∶I3＝，得=1：2：3，∴R1∶R2∶R3＝6∶3∶2，D对。

5.电阻R1、R2、R3串联在电路中．已知R1＝10 Ω、R3＝5 Ω，R1两端的电压为6 V，R2两端的电压为12 V，则()A．电路中的电流为0.6 AB．电阻R2的阻值为20 ΩC．三只电阻两端的总电压为21 VD．电阻R3消耗的电功率为3.6 W【答案】ABC【解析】因为三个电阻是串联在一起的，所以电路中的电流与通过R1的电流是相等的，所以,故电阻R2的阻值,两端的电压为,所以三只电阻两端的总电压为,电阻消耗的电功率为,所以ABC正确。

点囤市安抚阳光实验学校4 串联电路和并联电路[课时作业] [A 组 基础巩固] 一、单项选择题1.如图所示是四只电阻的I ­U 图象，这四只电阻并联起来使用时，通过各只电阻的电流分别是I 1、I 2、I 3、I 4，则( ) A ．I 1＞I 2＞I 3＞I 4B ．I 1＝I 2＝I 3＝I 4C ．I 1<I 2<I 3<I 4D ．无法判断解析：由伏安特性曲线可知，R 1>R 2>R 3>R 4，根据欧姆律I ＝UR，由于并联电路中各导体两端电压相，所以I ∝1R，有I 1<I 2<I 3<I 4，C 选项正确．答案：C2.(2018·襄坦第一中学期中)如图所示，有三个电阻，已知R 1∶R 2∶R 3＝1∶3∶6，则电路工作时，电压U 1∶U 2为( )A ．1∶2B ．1∶3C ．1∶6D ．1∶9解析：电路结构为R 2与R 3并联，再与R 1串联．R 23＝R 2R 3R 2＋R 3，U 1∶U 2＝R 1∶R 2R 3R 2＋R 3＝1∶2，A 正确． 答案：A3.如图所示，其中电流表A 的量程为0.6 A ，表盘均匀划分为30个小格，每一小格表示0.02 A ；R 1的阻值于电流表内阻的12；R 2的阻值于电流表内阻的2倍．若用电流表A 的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是( )A ．将接线柱1、2接入电路时，每一小格表示0.04 AB ．将接线柱1、2接入电路时，每一小格表示0.02 AC ．将接线柱1、3接入电路时，每一小格表示0.06 AD ．将接线柱1、3接入电路时，每一小格表示0.01 A解析：设电流表A 的内阻为R A ，用电流表A 的表盘刻度表示流过接线柱1的电流值时，若将接线柱1、2接入电路，根据并联电路的特点，(I 1－I A )R 1＝I A R A ，解得I 1＝3I A ＝0.06 A ，则每一小格表示0.06 A ；若将接线柱1、3接入电路，则(I 2－I A )R 1＝I A R A ，解得I 2＝3I A ＝0.06 A ，则每一小格表示0.06 A ．故C 选项正确． 答案：C4.如图所示的电路中，R 1＝R 2＝2 kΩ，电压表V 1的内阻为6 kΩ，电压表V 2的内阻为3 kΩ，A 、B 间的电压U 保持不变．当开关S 闭合后，它们的示数变化是( )A ．V 1表的示数变小，V 2表的示数变大B ．V 1表的示数变大，V 2表的示数变小C ．V 1、V 2表的示数均变小D ．V 1、V 2表的示数均不变解析：开关S 闭合前，电压表V 1、V 2的示数之比U 1∶U 2＝R V1∶R V2＝2∶1；S 闭合后，R 1与V 1的并联电阻值R ＝R 1·R V1R 1＋R V1＝1.5 kΩ，R 2、V 2的并联电阻值R ′＝R 2·R V2R 2＋R V2＝1.2 kΩ，故开关S 闭合后，电压表V 1、V 2的示数之比为 U 1′∶U 2′＝ R ∶R ′＝1.5∶1.2 ＝ 5∶4.即开关S 闭合后，V 1表的示数变小，V 2表的示数变大．A对．答案：A5．用一块微安表G 两端并联一个电阻R ，就改装成了一块电流表．今将该表与一电流表串联后去测电流，发现该表的示数总比表的示数小，修正的方法为( )A ．在R 上并联一个小电阻B ．在R 上并联一个大电阻C ．将R 的阻值变大些D ．将R 的阻值变小些解析：电流表示数偏小，说明改装时与表头并联的分流电阻小，分流较多，因此修正的方法为将R 的阻值变大些． 答案：C二、多项选择题6．如图所示，四个相同的表头分别改装成两个电流表和两个电压表．电流表A 1的量程大于A 2的量程，电压表V 1的量程大于V 2的量程，把它们按图接入电路，则( )A ．电流表A 1的读数大于电流表A 2的读数B ．电流表A 1的偏转角小于电流表A 2的偏转角C ．电压表V 1的读数小于电压表V 2的读数D ．电压表V 1的偏转角于电压表V 2的偏转角解析：电流表A 1与电流表A 2并联且由相同表头改装而成，故电流表A 1与电流表A 2的偏转角相同，电流表A 1的量程较大，则电流表A 1的读数较大，故A 正确，B 错误；电压表V 1与电压表V 2串联且由相同表头改装而成，通过表头的电流相同，故D 正确；又因量程较大的内阻大，所以电压表V 1的读数大于电压表V 2的读数，C 错误．答案：AD7．(2018·高二检测)两个电压表V1和V2是由完全相同的两个小量程电流表改装成的，V1的量程是5 V，V2的量程是15 V，为了测量15～20 V的电压，把两个电压表串联起来使用，下列说法正确的是( )A．V1和V2的示数相B．V1和V2的指针偏转角度相同C．V1和V2的示数不相，指针偏转角度也不相同D．V1和V2的示数之比于两个电压表的内阻之比解析：该题可以按以下两个过程求解：(1)两表指针偏转角度大小的确：两电压表串联，通过它们的电流相同，指针偏转角度相同，B对，C错．(2)两表示数大小的确：V1和V2的示数就是两电压表的分压，根据串联电路的特点，V1和V2的示数之比于两个电压表的内阻之比，A错，D对.答案：BD8．用两个相同的电流表G改装成量程不同的电流表A1和A2，其中A1的量程是A2的2倍，现将它们接入电路，下列说法正确的是( )A．若两表串联，则指针偏角θ1＜θ2，两表示数相B．若两表串联，则指针偏角θ1＝θ2，A1示数大于A2示数C．若两表并联，则指针偏角θ1＝θ2，A1示数大于A2示数D．若两表并联，则指针偏角θ1＞θ2，两表示数相解析：电流表G并联一个电阻R就改装成电流表A，A1的量程比A2的大，则与A1对所并联的电阻R1比与A2对所并联的电阻R2小，即R1＜R2.若两电流表串联，如图甲所示，则流过表头G及分流电阻的总电流相，即两表示数相，因R1＜R2，则R1分的电流比R2分的电流多，所以电流表A1中的表头电流就比电流表A2中的表头电流小，指针偏角θ1＜θ2，故A正确，B错误．若两电流表并联，如图乙所示，因两表头并联，电压相，流过表头的电流相，指针偏角θ1＝θ2，但两电流表示数不相，A1的示数大于A2示数，故C正确，D错误．答案：AC三、非选择题9．用伏安法测电阻，可采用如图所示的甲、乙两种接法．其所用电压表内阻为5 000 Ω，电流表内阻为0.5 Ω.(1)当测量100 Ω左右的电阻时，采用________电路．(2)现采用乙电路测量某电阻的阻值时，两电表的读数分别为10 V、0.5 A，则此电阻的测量值为________Ω，真实值为________Ω.解析：(1)R A R V＝0.5×5000Ω＝50 Ω＜R x，R x为大电阻，故电流表采用内接法误差较小，用甲电路．(2)如果采用乙电路，则有R测＝UI＝100.5Ω＝20 Ω，U R x ＋U R V＝I 解得R x ＝20.1 Ω.答案：(1)甲 (2)20 20.1 [B 组 能力提升] 一、选择题1.两个值电阻R 1、R 2串联后接在输出电压U ＝12 V 的直流电源上，且大小不变．把一个内阻不是远大于R 1、R 2的电压表并联在R 1两端(如图所示)，电压表的示数为8 V ，如果把此电压表改接在R 2两端，则电压表的示数将( ) A ．小于4 V B ．于4 VC ．大于4 V 小于8 VD ．于或大于8 V解析：当电压表接在R 1两端时，其示数为8 V ，则此时电阻R 2两端的电压为4 V ，将R 1与R V 并联后的电阻用R 1V 表示，则R 1V ∶R 2＝8∶4＝2∶1，即R 1V ＝2R 2，由于R 1＞R 1V ，则R 1＞2R 2.当电压表改接在R 2两端时，将R 2与R V 并联后的电阻用R 2V表示，则R 2＞R 2V .此时电阻R 1两端的电压U 1与电压表示数U 2V 之比U 1∶U 2V ＞2R 2∶R 2V ＞2R 2∶R 2＝2，故电压表的示数将小于4 V ，故选项A 正确．答案：A2．一个电流表，刻度盘的每1小格代表1 μA，内阻为R g ，如果把它改装成量程较大的电流表，刻度盘的每一小格代表n μA，则( ) A ．给它串联一个电阻，阻值为nR g B ．给它串联一个电阻，阻值为(n －1)R gC ．给它并联一个电阻，阻值为R gnD ．给它并联一个电阻，阻值为R gn －1解析：因I g ＝U gR g，量程扩大n 倍即为nI g ，则有(n －1)I g 被分流，故并联一个分流电阻，阻值R ＝I g R gn －1I g ＝R gn －1.答案：D二、非选择题3．如图所示为用伏安法测一个值电阻的阻值的所需的器材实物图，器材规格如下：(1)待测电阻R x (约100 Ω)(2)直流毫安表(量程0～20 mA ，内阻50 Ω)(3)直流电压表(量程0～3 V ，内阻5 kΩ)(4)直流电源(输出电压6 V ，内阻不计)(5)滑动变阻器(阻值范围0～15 Ω，允许最大电流1 A)(6)开关1个，导线若干根据器材规格及要求，画出原理图，并在本题的实物图上连线．解析：先确采用电流表内接电路还是外接电路．因为R xR A＝10050＝2<R VR x＝5×103100＝50，所以采用电流表外接．再确滑动变阻器是采用限流式接法还是分压式接法．若采用限流式接法，则滑动变阻器阻值达到最大时，电路中电流最小，I＝ER x＋R＋R A ＝6100＋15＋50A＝36 mA，此时电阻R x的电压约为3.6 V，均已超过电流表和电压表量程，故必须采用滑动变阻器分压式接法．原理图和实物连线如图所示．答案：见解析4．现有一块小量程电流表G(表头)，满偏电流为50 μA，内阻约为850 Ω.计划把它改装成1 mA、10 mA的双量程电流表．可供选择的器材有：滑动变阻器R1，最大阻值20 Ω；滑动变阻器R2，最大阻值100 kΩ；电阻箱R′，最大阻值9 999 Ω；值电阻R0，阻值1 kΩ；电源E1，电动势1.5 V；电源E2，电动势3.0 V；电源E3，电动势4.5 V(电池内阻均不计)；电流表A，满偏电流1.5 mA；单刀单掷开关S1和S2，单刀双掷开关S3；电阻丝及导线若干．(1)采用如图甲所示电路测量表头的内阻，为提高测量精确度，选用的滑动变阻器为________；选用的电池为________．(2)将G改装成双量程电流表，现有两种备选电路，如图乙和图丙所示．其________为合理电路．另一电路不合理的理由是______________________．(3)将改装后的电流表与电流表逐格进行校对(仅校对1 mA量程)，画出所用电路图，图中待校对的电流表符号用A G表示．解析：(1)半偏法测电阻时，要求干路电流几乎不变，为此滑动变阻器阻值远大于电流表内阻，同时电源电动势越大越好，故滑动变阻器选R2，电源选E3. (2)图乙为合理的电路．若采用图丙所示电路，在电路工作的情况下更换量程时，即S3由R d换至R c的过程中，两电阻R d、R c都未与G并联，这时G会因电流过大而被烧坏．(3)为了从零到量程范围内进行逐格校对，滑动变阻器选用分压接法，所以滑动变阻器选择阻值较小的R1即可．改装成量程为1 mA的电流表时需要并联的电阻R x＝I g R gI m－I g≈45 Ω，改装后的电流表A的内阻R A≈43 Ω.因43 Ω×1 mA＝0.043 V，所以电源选电动势最小的E1即可．当选用E1＝1.5 V的电源后，必须再串联一电阻R0加以保护，才能使其安全工作．校表电路如图所示．答案：(1)R2E3(2)见解析(3)图见解析。

串、并联电路的有关计算1．电阻R1与R2并联在电路中，通过R1与R2的电流之比为1∶2，则当R1与R2串联后接入电路中时，R1与R2两端电压之比U1∶U2为()A．1∶2 B．2∶1 C．1∶4 D．4∶1答案 B图2432．如图243所示，R1＝4 Ω，R2＝9 Ω，R3＝18 Ω.通电后经R1、R2和R3的电流之比I1∶I2∶I3＝________，R1、R2和R3两端的电压之比U1∶U2∶U3＝________.答案3∶2∶12∶3∶3电表的改装图2443．一量程为100 μA的电流表，内阻为100 Ω，表盘刻度匀称，现串联一个9 900 Ω的电阻将它改装成电压表，则该电压表的量程为______ V．用它来测量电压时，表盘指针位置如图244所示，此时电压表的读数大小为______ V.答案10.8解析4．把表头G改装成大量程电流表时，下列说法正确的是()A．改装原理为并联电阻能增大通过G的电流B．改装成电流表后，表头G本身允许通过的最大电流并不变更C．改装后，表头G自身的电阻减小了D．改装后运用时，表头G本身的参量都不变更，整个并联电路允许通过的电流增大了答案BD解析把表头G改装成大量程的电流表时，只是并联了一个分流电阻，使整体并联电路允许通过的最大电流增大，但表头的各特征量都不变，故B、D对，A、C错．(时间：60分钟)题组一 对串、并联电路的特点及有关计算 1．下列说法中正确的是( )A ．一个电阻和一根志向导线并联，总电阻为零B ．并联电路任一支路的电阻都大于电路的总电阻C ．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大D ．并联电路任一支路电阻增大(其他支路不变)，则总电阻肯定减小 答案 ABC解析 由并联电路的特点知：并联电路的总电阻比各支路中的随意一个分电阻的阻值都要小且任一支路电阻增大时(其他支路不变)，总电阻也增大，所以A 、B 、C 对，D 错．2．将一只阻值为几千欧的电阻R 1和一只阻值为千分之几欧的电阻R 2串联起来，则总电阻( ) A ．很接近R 1且略大于R 1 B ．很接近R 1且略小于R 1 C ．很接近R 2且略大于R 2 D ．很接近R 2且略小于R 2答案 A3．电阻R 1、R 2、R 3串联在电路中，已知R 1＝10 Ω，R 3＝5 Ω.R 1两端电压为6 V ，R 2两端电压为12 V ，则( )A ．电路中的电流为0.6 AB ．电阻R 2的阻值为20 ΩC ．三只电阻两端的总电压为21 VD ．电阻R 3两端的电压为4 V 答案 ABC解析 电路中电流I ＝U 1R 1＝610 A ＝0.6 A ，A 对；R 2阻值为R 2＝U 2I ＝120.6 Ω＝20 Ω，B 对；三只电阻两端的总电压U ＝I (R 1＋R 2＋R 3)＝21 V ，C 对；电阻R 3两端的电压U 3＝IR 3＝0.6×5 V ＝3 V ，D 错． 4．已知通过三个并联支路的电流之比I 1∶I 2∶I 3＝1∶2∶3，则三个并联支路的电阻之比R 1∶R 2∶R 3为( ) A ．6∶3∶2 B ．2∶3∶6 C ．1∶2∶3 D ．2∶3∶1答案 A解析 三个并联支路的电压相等，依据欧姆定律U ＝IR 得，电流I 与电阻R 成反比．电流之比I 1∶I 2∶I 3＝1∶2∶3，则电阻之比R 1∶R 2∶R 3＝6∶3∶2；故选A.图2455．如图245所示，图中1、2分别为电阻R 1、R 2的电流随电压变更的关系图线，则( ) A ．R 1和R 2串联后的总电阻的IU 图线应在Ⅰ区域B．R1和R2串联后的总电阻的IU图线应在Ⅲ区域C．R1和R2并联后的总电阻的IU图线应在Ⅰ区域D．R1和R2并联后的总电阻的IU图线应在Ⅱ区域答案BC题组二改装电表的原理6．电流表的内阻是R g＝200 Ω，满刻度电流值是I g＝500 μA，现欲把此电流表改装成量程为1 V 的电压表，正确的方法是()A．应串联一个0.1 Ω的电阻B．应并联一个0.1 Ω的电阻C．应串联一个1 800 Ω的电阻D．应并联一个1 800 Ω的电阻答案 C解析电流表改装成电压表，应串联电阻．电阻两端的电压U′＝U－U g＝1 V－200×500×10－6 V ＝0.9 V，串联的电阻阻值为R＝U′/I g＝1 800 Ω.图2467．如图246所示电路，将两个相同的电流计分别改装成电流表A1(0～3 A)和电流表A2(0～0.6 A)，把这两个电流表并联接入电路中测量电流．则下列说法中正确的是()A．A1的指针半偏时，A2的指针也半偏B．A1的指针还没有满偏，A2的指针已经满偏C．A1的读数为1 A时，A2的读数为0.6 AD．A1的读数为1 A时，干路中的电流为1.2 A答案AD解析电流表是由电流计并联一个电阻改装而成，两电流表并联，所以两表头也并联，流过两表头的电流相等，A1的指针半偏时，A2的指针也半偏．A正确，B错误；两电流表的内阻之比为1∶5，则电流之比为5∶1.A1的读数为1 A时，A2的读数为0.2 A，干路中的电流为1.2 A．C错误，D正确；故选AD.8．一个电流表由小量程的电流表G与电阻R并联而成．若在运用中发觉此电流表读数比精确值稍小些，下列实行的措施正确的是()A．在R上串联一个比R小得多的电阻B．在R上串联一个比R大得多的电阻C．在R上并联一个比R小得多的电阻D．在R上并联一个比R大得多的电阻答案 A解析 电流表读数比精确值稍小些，是由于并联的电阻R 阻值偏小，而使流经小量程的电流表的电流偏小造成的，所以应当给电阻R 串联一个阻值比R 小的多的电阻，从而使通过G 的电流变大．图2479．如图247所示为一双量程电压表的示意图．已知电流表G 的量程为0～100 μA ，内阻为600 Ω，则图中串联的分压电阻R 1＝________Ω，R 2＝________Ω. 答案 4.94×104 1.0×105 解析题组三 综合应用图24810．如图248所示，变阻器的总电阻为R ，连线电阻不计，当它的滑片P 从左端向右端移动时，A 、B 间的电阻变更状况是( ) A ．减小 B ．增大 C ．先减小后增大 D ．先增大后减小 答案 D解析 当滑片在最左端或者最右端时，AB 两点间的电阻均为0，在中间时，AB 间的电阻最大；当滑片在中间时，长度变为原来的二分之一，横截面积变为原来的一倍，则电阻变为原来的四分之一．即电阻由0增大到R 4 ，再减小到0，最大值为R4.故选D.11．在图249(a)所示电路中，V 1、V 2都是有0～3 V 和0～15 V 两个量程的电压表．当闭合开关后，两个电压表指针偏转均如图(b)所示，则电阻R 1、R 2两端的电压分别为( )图249A ．9.6 V,2.4 VB ．12 V ,2.4 VC ．2.4 V,12 VD ．2.4 V,9.6 V答案 A解析 由b 图读出电压表V 1、V 2的读数分别为12 V ，2.4 V ，由a 图分析得知，电阻R 1两端的电压等于两电压表读数之差，即为12 V －2.4 V ＝9.6 V ；电阻R 2两端的电压等于电压表V 1的读数2.4 V ．故选A.图241012．一个T 形电路如图2410所示，电路中的电阻R 1＝10 Ω，R 2＝120 Ω，R 3＝40 Ω.另有一测试电源，电动势为100 V ，内阻忽视不计．则( ) A ．当c 、d 端短路时，a 、b 之间的等效电阻是40 Ω B ．当a 、b 端短路时，c 、d 之间的等效电阻是40 Ω C ．当a 、b 两端接通测试电源时，c 、d 两端的电压为80 V D ．当c 、d 两端接通测试电源时，a 、b 两端的电压为80 V 答案 AC解析 当c 、d 端短路时，等效电路如图甲所示，R 123＝R 1＋R 2R 3R 2＋R 3＝40 Ω，同理可知当a 、b 端短路时，R 213＝R 2＋R 1R 3R 1＋R 3＝128 Ω，选项A 正确，选项B 错误．当a 、b 两端接通测试电源时，等效电路如图乙所示，依据欧姆定律得I ＝E R 1＋R 3＝10010＋40 A ＝2 A ，所以U cd ＝IR 3＝80 V ．当c 、d 两端接通测试电源时，等效电路如图丙所示，依据欧姆定律得I ′＝E R 2＋R 3＝100120＋40A ＝58 A ，所以U ab ＝I ′R 3＝25 V ，选项C 正确，选项D 错误．图241113．如图2411所示，滑动变阻器R 1的最大值是200 Ω，R 2＝R 3＝300 Ω，A 、B 两端电压U AB ＝8 V. (1)当开关S 断开时，移动滑片P ，R 2两端可获得的电压变更范围是多少？ (2)当开关S 闭合时，移动滑片P ，R 2两端可获得的电压变更范围又是多少？ 答案 (1)4.8 V ～8 V (2)3.43 V ～8 V解析 (1)当开关S 断开时，滑动变阻器R 1为限流式接法，R 3及R 1的下部不接在电路中，当滑片P 在最上端时，R 2上获得的电压最大，此时R 1接入电路的电阻为零，因此R 2上的最大电压等于U AB ＝8 V ．当滑片P 在最下端时，R 1的全部与R 2串联，此时R 2上的电压最小，UR 2＝R 2R 1＋R 2UAB ＝4.8 V ，所以R 2上的电压变更范围为4.8 V ～8 V.(2)当开关S 闭合时，滑动变阻器R 1为分压式接法，当滑片P 在最下端时，R 2上的电压最小，此时R 2与R 3并联，再与R 1的全部串联，R 2与R 3的并联电阻R ′＝R 22＝150 Ω，电压为U ′＝R ′R 1＋R ′UAB ＝150200＋150×8 V ＝3.43 V ，当滑片P 在最上端时，R 2上的电压最大等于U AB ＝8 V ，所以R 2上的电压范围为3.43 V ～8 V.。

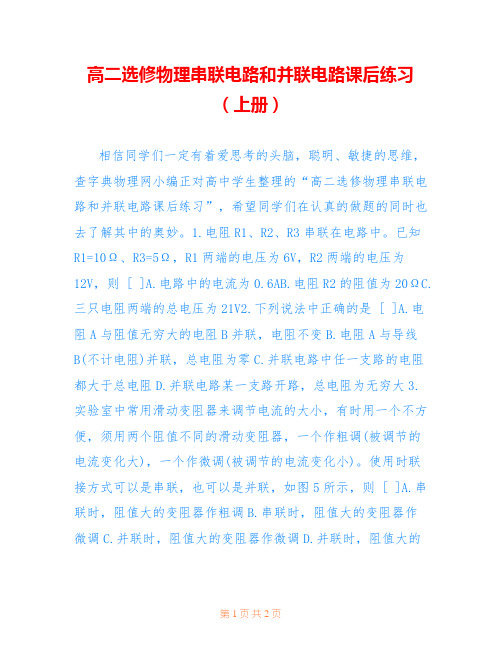

高二选修物理串联电路和并联电路课后练习
（上册）
相信同学们一定有着爱思考的头脑，聪明、敏捷的思维，查字典物理网小编正对高中学生整理的“高二选修物理串联电路和并联电路课后练习”，希望同学们在认真的做题的同时也去了解其中的奥妙。

1.电阻R1、R2、R3串联在电路中。

已知
R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为
12V，则 [ ]A.电路中的电流为0.6AB.电阻R2的阻值为20ΩC.三只电阻两端的总电压为21V2.下列说法中正确的是 [ ]A.电阻A与阻值无穷大的电阻B并联，电阻不变B.电阻A与导线
B(不计电阻)并联，总电阻为零C.并联电路中任一支路的电阻都大于总电阻D.并联电路某一支路开路，总电阻为无穷大3.实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调(被调节的电流变化大)，一个作微调(被调节的电流变化小)。

使用时联接方式可以是串联，也可以是并联，如图5所示，则 [ ]A.串联时，阻值大的变阻器作粗调B.串联时，阻值大的变阻器作
微调C.并联时，阻值大的变阻器作微调D.并联时，阻值大的
变阻器作粗调小编为大家提供的高二选修物理串联电路和并联电路课后练习大家仔细阅读了吗?最后祝同学们学习进步。

R 1 R 2 R 3（精心整理，诚意制作）高二物理选修3-1 串联电路和并联电路练习1．把几个导体首尾相连接入电路，这样的电路叫__ __ 电路，该电路的__ __处处相等，电路两端的电压等于__ __ __ __ __ _ _ __ ，该电路的总电阻等于__ __ __ __ __ ___ ；把几个导体的一端连在一起，把另一端也连在一起，再接入电路，这样的电路叫__ __ 电路，该电路的各支路__ __ 都相等，电路的总电流等于 __ __ __ __ ，电路的总电阻的倒数等于_ _ _ _ _ _ _ _ _ _ _ _ _ _ _。

2．如图所示，作为一个完整的电路，其中缺少的元件是__ __ ，电阻R 1、R 2的连接方式是__ ，它们两端的电压大小关系是 。

3．两根导线A 和B 的电阻R A ＜R B ，将它们串联在同一电路中，则I A __ I B ；将它们并联在同一电路中，则U A __ U B 。

4．如图所示，R 1∶R 2∶R 3=1∶2∶3，三个电流表的电阻均可忽略不计， 则它们的读数之比为I 1∶I 2∶I 3 = __ _ __ _。

5．一小量程电流表G 的内阻为25Ω，满偏电流为2mA ，若把它改装成5V量程的电压表，则应__ 联一个阻值为__ 的电阻，若在改装成3A 量程的电流表， 则应__ 联一个阻值为__ 的电阻。

6．一个8.4Ω的电阻跟一个42.6Ω的电阻并联，等效电阻的阻值可能是 ( )A ．4ΩB ．7ΩC ．12ΩD ．51Ω7．把两只灯泡并联后接到电源上，闭合开关，发现灯泡L 1比L 2亮，则( )A ．通过L 1的电流大B ．通过L 2的电流大C．L1两端的电压大 D．L2两端的电压大8．比较电流表和电压表的使用方法，下列说法正确的是( ) A．接入电路前要估计测量值的范围，来选定量程B．接入电路时都要使电流从正接线柱流入，从负接线柱流出C．接入电路时都严禁将表的两个接线柱直间接到电源的两极上D．使用前都要检查指针是否对准零刻度线9．晚上七八点钟，用户使用的电灯增多，灯光要比深夜暗些，这是因为( )A．电路的总电流减小，每电灯分到的电流也减小B．电路的总电流不变，但每电灯分到的电流减小C．电路的总电流增大，使输电干线上的电压降增大D．电路的总电流增大，使输电干线上的电压降减小10．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图所示。

高中物理必修第三册课时同步检测—串联电路和并联电路（含解析）一、单选题1．如图所示，两个定值电阻1R、2R串联后接在电压U稳定于12V的直流电源上，有人把一个内阻不是远大于1R、2R的电压表接在1R两端，电压表的示数为8V。

如果他把电压表改接在2R两端，则电压表的示数将()A．等于4V B．小于4V C．大于4V小于8V D．等于或大于8V【答案】B【解析】电压表接在1R两端，电压表的示数为8V，此时2R两端的电压为4V，则说明1R、2R 的电阻之比大于2:1，把电压表改接在2R两端，由于内阻不是远大于1R、2R，则电压表与2R 并联之后的阻值小于2R，所以1R、2R两端的电压之比依然大于2:1，所以电压表的示数将小于4V。

故选B。

2．两个定值电阻R1、R2串联后接在输出电压U稳定于12V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，如图所示，电压表的示数为8V，如果把此电压表改接在R2两端，则电压表的示数将()A．小于4VB ．等于4VC ．大于4V 而小于8VD ．等于或大于4V 【答案】A【解析】当电压表接在R 1两端时，电压表的示数为8V ，则R 2的电压为4V ，根据串联电路的电压分配规律，电压表与R 1并联电阻是R 2的两倍。

当把电压表接在R 2的两端时，R 1的阻值将大于电压表与R 2并联的电阻阻值的两倍，所以R 1的电压将大于8V ，即电压表的示数将小于4V 。

故选A 。

3．如图所示，考虑两表内阻的影响，用两表示数算出的U R I=测()A ．比R 的真实值小B ．比R 的真实值大C ．引起误差的原因是电压表分流D ．引起误差的原因是I 偏小【答案】B【解析】此电路引起误差的原因是电流表的分压作用，使得电压的测量值偏大，则由U R I=测可知，电阻的测量值比R 的真实值大。

故选B 。

4．一个电流表的满偏电流I g =1mA ，内阻为100Ω，要把它改装成一个量程为3V 的电压表，则应在电流表上()A ．串联一个3kΩ的电阻B ．串联一个2.9kΩ的电阻C ．并联一个3kΩ的电阻D ．并联一个2.9kΩ的电阻【答案】B【解析】据电压表的改装原理可知，应串联一个分压电阻，阻值为30.001100Ω 2.9kΩ0.001R -⨯==B 正确。

物理思维与训练 高中（二） 第六讲：简单串、并联电路一、电流：I ＝qt是标量，规定：正电荷定向移动方向为电流方向。

例题1：氢原子核外电子绕核运动的轨道半径为R ，电子质量为m ，电子电荷量为e ，则电子绕核运动时所形成的等效环形电流的电流强度是 。

例题2：下列说法中正确的是( ) (A )电流的方向就是电荷移动的方向(B )在一直流电源的外电路上，电流的方向是从电源正极流向负极 (C )电流都是由电子的移动形成的 (D )电流是有方向的量，所以是矢量例3：相同的时间间隔t 内，导体中的电流从0均匀增加到1I ，然后又均匀减少到15.0I ，以后保持不变，最后减少到零。

则在这t 4时间内，通过导体的电荷电量为。

二、电阻、电阻定律: SL R ρ=l ：导体的长度：米（m ）S ：导体的横截面积：米2（m 2）ρ：材料的电阻率：欧·米（Ω·m ）主要由导体的材料所决定。

某些金属材料的电阻率随温度变化：)1(t t αρρο+=例题4：如图所示，现有半球形导体材料，接成两种形式，则两种接法的电阻值之比为________。

例题5：如图所示，要使AB 间的总电阻恰等于R 0，则R 1=______ __(设R 0已知)例题6：（多选）一个标有“220V ，60W ”的白炽灯泡，所加电压由零逐渐增大到220V 。

在此过程中，关于电压U 和电流I 的关系图线，如图中肯定不符合实际的是 （ ）0.I三、部分电路欧姆定律：I ＝UR适用条件：纯电阻电路，即电能将全部转化为内能的电路。

伏安特性曲线： R A R B例题7：如图所示的图像所对应的是两个导体： （1）R 1：R 2＝ ；（2）若两个导体中的电流相等（不为零）时，电压之比U 1：U 2＝ ；（3）若两个导体中的电压相等（不为零）时，电流强度之比I 1：I 2＝ 。

例题8：有三个电阻分别为10Ω、20Ω、30Ω的电阻，把它们按不同的方式连接后，接到电压不变的直流电源上。

实蹲市安分阳光实验学校4 串联电路和并联电路A组1.电流表的内阻R g=200 Ω,满刻度电流值I g=500 μA,现欲把此电流表改装成量程为1.0 V的电压表,正确的方法是()A.串联一个0.1 Ω的电阻B.并联一个0.1 Ω的电阻C.串联一个1 800 Ω的电阻D.并联一个1 800 Ω的电阻解析:电流表改装成电压表,串联电阻,电阻两端的电压U’=U-U g=1 V-200×500×10-6 V=0.9 V,R==1 800 Ω。

答案:C2.如图所示,甲、乙两个电路都是由一个灵敏电流计G和一个变阻器R组成的,下列说法正确的是()①甲表是电流表,R增大时量程增大②甲表是电流表,R增大时量程减小③乙表是电压表,R增大时量程增大④乙表是电压表,R增大时量程减小A.①③B.①④C.②③D.②④解析:电压表串联电阻分压,电流表并联电阻分流。

所以甲表为电流表,乙表为电压表。

并联电路中电阻大时分流少,所以R增大时量程减小;串联电路中电阻大时分压多,所以R增大时量程增大。

答案:C3.如图所示,4个电阻串联于某电路中,已测出U AC=9 V,U BD=6 V,R2=R4,则U AE为()A.3 VB.7.5 VC.15 VD.条件不足,无法判解析:四个电阻串联,根据电压关系可知U AC+U BD=15 V=I(R1+R2+R2+R3)已知R2=R4,则U AC+U BD=U AE。

答案:C4.两个值电阻R1、R2串联后接在输出电压U恒为12 V的直流电源上。

有人把一个内阻不是远大于R1、R2的电压表接在R1两端(如图),电压表的示数为8 V,如果他把此电压表改接在R2两端。

则电压表的示数将()A.小于4 VB.于4 VC.大于4 V小于8 VD.于或大于8 V解析:当电压表接在R1两端时,其示数为8 V,则此时电阻R2两端的电压为4 V,将R1与R V并联后的电阻用R1V表示,则R1V∶R2=8∶4=2∶1,即R1V=2R2,由于R1>R1V,则R1>2R2。
