高中串并联知识点高中物理中，串联和并联是两个重要的电路连接方式。
串联和并联是指将电阻、电容或电感等电路元件按照一定的方式连接在一起，构成不同的电路。
本文将介绍串并联的概念、特点以及计算公式等相关知识点。
一、串联电路的概念和特点串联电路是指将电路中的电阻、电容或电感等元件依次连接在一起，形成一个电流只能顺序通过各个元件的电路。
在串联电路中，电流在各个元件之间保持不变，而电压则分担在各个元件上。
串联电路的特点如下：1.电流相同：在串联电路中，电流在各个元件之间保持不变，即通过串联电路的各个元件的电流相等。
2.电压分担：在串联电路中，总电压等于各个元件电压之和，即总电压分担在各个元件上。
3.总电阻等于各个电阻之和：在串联电路中，总电阻等于各个电阻之和，即串联电路的总电阻大于任意一个电阻。
二、并联电路的概念和特点并联电路是指将电路中的电阻、电容或电感等元件同时连接在一起，形成一个电压相同但电流分担在各个元件上的电路。
在并联电路中，电压在各个元件之间保持不变，而电流则分担在各个元件上。
并联电路的特点如下：1.电压相同：在并联电路中，各个元件的电压相等，即并联电路中各个元件之间的电压相等。
2.电流分担：在并联电路中，总电流等于各个元件电流之和，即总电流分担在各个元件上。
3.总电阻倒数等于各个电阻倒数之和：在并联电路中，总电阻倒数等于各个电阻倒数之和，即并联电路的总电阻小于任意一个电阻。
三、串并联电路的计算公式1.串联电路总电阻的计算公式：总电阻 = 电阻1 + 电阻2 + … + 电阻n2.并联电路总电阻的计算公式：总电阻的倒数 = 电阻1的倒数 + 电阻2的倒数+ … + 电阻n的倒数3.串联电路总电压的计算公式：总电压 = 电压1 + 电压2 + … + 电压n4.并联电路总电压的计算公式：总电压 = 电压1 = 电压2 = … = 电压n四、串并联电路的应用串并联电路在实际应用中有着广泛的用途。
例如，串联电路可以用于调光灯的控制，通过改变串联电路中的电阻来调节灯光的亮度。
串联电路和并联电路知识点一：串联和并联电路的特点 限流电路与分压电路一、串联电路和并联电路1．串联电路：把几个导体或用电器依次首尾连接，接入电路的连接方式，如图甲所示． 2．并联电路：把几个导体或用电器的一端连在一起，另一端也连在一起，再将两端接入电路的连接方式，如图乙所示．二、串联电路、并联电路的特点技巧点拨一、对串、并联电路的理解 1．串联电路中的电压分配串联电路中各电阻两端的电压跟它们的阻值成正比，即U 1R 1＝U 2R 2＝…＝U n R n ＝UR 总＝I .2．并联电路中的电流分配并联电路中通过各支路电阻的电流跟它们的阻值成反比，即I 1R 1＝I 2R 2＝…＝I n R n ＝I 总R 总＝U .3．串、并联电路总电阻的比较二、滑动变阻器的两种接法例题精练1．（连云港期末）如图所示是有两个量程的电压表的内部电路图，当使用a、b两个端点时，量程为0～3V，当使用a、c两个端点时，量程为0～15V。
已知电流表的内阻R为50Ω，满偏电流为10mA，则电阻R1、R2的值分别为（）A．1450Ω，250ΩB．1200Ω，250ΩC．250Ω，1450ΩD．250Ω，1200Ω2．（兴庆区校级期末）如图所示，有一个表头G，满偏电流I g＝500mA，内阻R g＝200Ω，把它改装为有1A和10A两种量程的电流表，则R2的阻值为（）A．R2＝5ΩB．R2＝10ΩC．R2＝15ΩD．R2＝20Ω随堂练习1．（新北区校级期末）如图所示电路，电压保持不变，当电键S断开时，电流表A的示数为0.6A，当电键S闭合时，电流表的示数为0.9A，则两电阻阻值之比R1：R2为（）A．1：2B．2：1C．2：3D．3：22．（会宁县期末）三个电阻之比为R1：R2：R3＝1：2：5，将这三个电阻并联，则通过这三支路的电流强度I1：I2：I3之比为（）A．1：2：5B．5：2：1C．10：5：2D．2：5：10 3．（隆德县期末）如图中，AB间的电压为30V，改变滑动变阻器触头的位置，可以改变CD 间的电压，则U CD的变化范围是（）A．0～10V B．0～20V C．10～20V D．20～30V 知识点二：电表改装一、小量程电流表G的三个参量1．电流表的内阻：表头的电阻R g叫作电流表的内阻．2．满偏电流：指针偏到最大刻度时的电流I g叫作满偏电流．3．满偏电压：表头通过满偏电流时，加在它两端的电压U g叫作满偏电压．二、电表改装原理1．电压表改装：将表头串联一个较大电阻，如图所示：2．电流表改装：将表头并联一个较小电阻，如图所示：技巧点拨一、电压表、电流表的改装及其特点分压分流二、电流表的内接法和外接法1．两种接法的比较电压表示数：电压表示数：U＝U2.电流表内、外接的选择方法(1)直接比较法：当R x≫R A时，采用内接法，当R x≪R V时，采用外接法，可记忆为“大内小外”．(2)公式计算法当R VR x<R xR A即当R x＞R A R V时，用电流表内接法，当R VR x>R xR A即当R x＜R A R V时，用电流表外接法，当R x＝R A R V时，两种接法效果相同．(3)试触法：如图，把电压表的可动接线端分别试接b、c两点，观察两电表的示数变化，若电流表的示数变化明显，说明电压表的分流作用对电路影响大，应选用内接法，若电压表的示数有明显变化，说明电流表的分压作用对电路影响大，所以应选外接法．例题精练1．（如皋市月考）一个表头的内阻为200Ω，满偏电流为2mA.要把它改装为量程0～0.6A的电流表，需（）A．串联6.7Ω的电阻B．串联0.67Ω的电阻C．并联6.7Ω的电阻D．并联0.67Ω的电阻2．（瑶海区月考）某同学在探究电表改装时，取了两个满偏电流均为I g＝1mA、内阻r g＝30Ω的表头，分别改装成量程为0～3V的电压表和量程为0～0.6A的电流表，下列操作正确的是（）A．改装成电压表应并联一个2790Ω的定值电阻B．改装成电压表应串联一个2970Ω的定值电阻C．改装成电流表应并联一个0.5Ω的定值电阻D．改装成电流表应串联一个0.05Ω的定值电阻随堂练习1．（河南月考）某同学为探究电表的改装，设计了如图所示的实验电路。

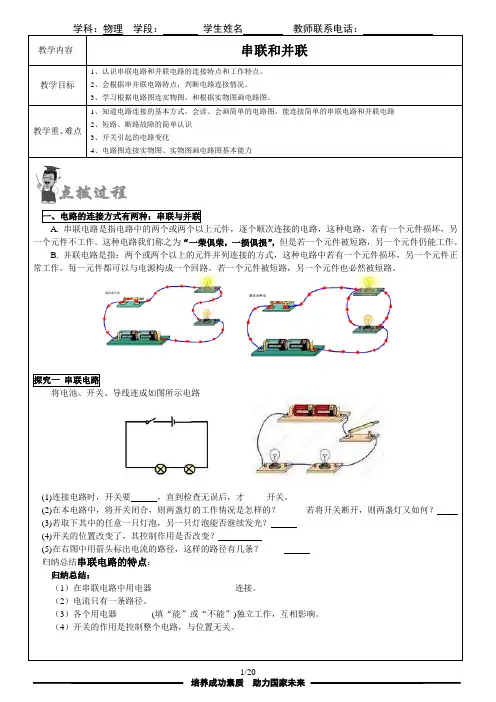

学科：物理学段：学生姓名教师联系电话：教学内容串联和并联教学目标1、认识串联电路和并联电路的连接特点和工作特点。
2、会根据串并联电路特点，判断电路连接情况。
3、学习根据电路图连实物图，和根据实物图画电路图。
教学重、难点1、知道电路连接的基本方式，会读、会画简单的电路图，能连接简单的串联电路和并联电路2、短路、断路故障的简单认识3、开关引起的电路变化4、电路图连接实物图、实物图画电路图基本能力一、电路的连接方式有两种：串联与并联A. 串联电路是指电路中的两个或两个以上元件，逐个顺次连接的电路，这种电路，若有一个元件损坏，另一个元件不工作。
这种电路我们称之为“一荣俱荣，一损俱损”，但是若一个元件被短路，另一个元件仍能工作。
B. 并联电路是指：两个或两个以上的元件并列连接的方式，这种电路中若有一个元件损坏，另一个元件正常工作。
每一元件都可以与电源构成一个回路。
若一个元件被短路，另一个元件也必然被短路。
探究一串联电路将电池、开关、导线连成如图所示电路(1)连接电路时，开关要，直到检查无误后，才_____开关。
(2)在本电路中，将开关闭合，则两盏灯的工作情况是怎样的？______若将开关断开，则两盏灯又如何？(3)若取下其中的任意一只灯泡，另一只灯泡能否继续发光？(4)开关的位置改变了，其控制作用是否改变？____(5)在右图中用箭头标出电流的路径，这样的路径有几条？_____归纳总结串联电路的特点：归纳总结：（1）在串联电路中用电器___________________连接。
（2）电流只有一条路径。
（3）各个用电器________(填“能”或“不能”)独立工作，互相影响。
（4）开关的作用是控制整个电路，与位置无关。
例、如图所示，开关都闭合时，灯泡L1与L2组成串联电路的是：（）A.B C D探究二并联电路将电池、开关、导线连成如图所示电路（1）从两灯的连接方式看，灯L1和L2是__________连接，这种方式称为_________。
2024年高二暑假985培优讲义：第08讲串联电路和 并联电路（含解析）第08讲串联电路和并联电路|学号目标彳1 •理解串联电路、并联电路的特点并能化简电路进行有关计算2.掌握电表的改装原理及其应用［函基础知厂---------------------IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII -----------------------一、串联电路、并联电路的特点项目串联电路并联电路电流各处电流相等，即I=Il=l2= (I)总电流等于各支路电流之和，即1=11+I2+. • -+In电压总电压等于各部分电压之和，即U=Ul+U 2+...+U n各支路两端电压相等，即U=Ul=U2=...=Un 总电阻总电阻等于各部分电阻之和，即R=R1+R2+.. .+Rn 总电阻倒数等于各支路电阻倒数之和，即111 1—=—+—+...+—R Ri R? Rn二、电表的改装原理小量程的表头G 改装成电压表小量程的表头G 改装成电流表内部电路<------------------U ----------------------->■*— Ug—*1*— U r —*o ~~:——®-匚5R 的作用分压分流I Q考点剖析------------------liiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiniiiii -----------------------考点一：串并联电路的计算改装时需要串联或并联的电阻值r _U r _U~U&4 i gR =虹工电表总内阻、=Rg + R = ~j~1 g7?a =-^- = %a R/R I【例1】如图所示，R 】=2Q, &=10Q,氏=10。
，A 、3两端接在电压恒定的电源上, 则（）A. S 断开时，通过R ］与&的电流之比为1:5B. S 闭合时，通过&与氏的电流之比为2:5C. S 断开与闭合两情况下，电阻&两端的电压之比为2:1D. S 断开与闭合两情况下，电路中的总电阻之比为12:7考点二：电表的改装【例2】（2022-湖南师大附中高二期中）如图所示为两个量程的电压表原理图，定值电阻Ri=2.95xiog, #2=1.2x105。

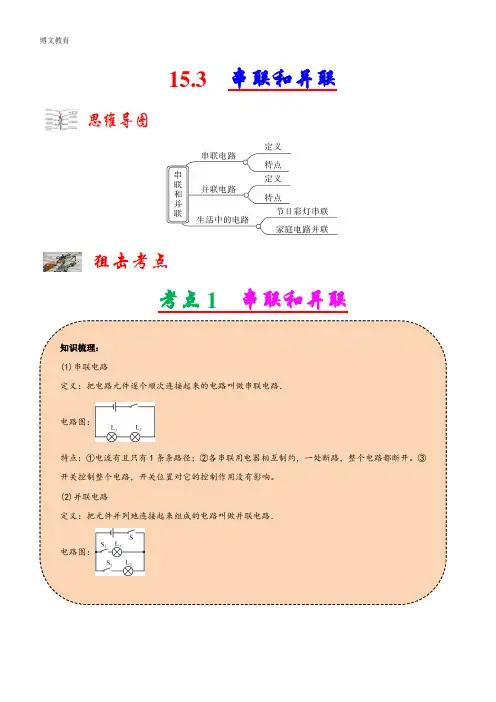

15.3 串联和并联考点1串联和并联知识梳理： (1)串联电路定义：把电路元件逐个顺次连接起来的电路叫做串联电路．电路图：特点：①电流有且只有1条条路径；②各串联用电器相互制约，一处断路，整个电路都断开。
③开关控制整个电路，开关位置对它的控制作用没有影响。
(2)并联电路定义：把元件并列地连接起来组成的电路叫做并联电路． 电路图：考点2连接串联电路和并联电路连接要点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的连接要点：把两只灯泡并列地接在电路中，像这样把元件并列地连接起来的电路称并联电路。
L 1SL 2L 2L 1L 2L 1S 1S 2SL 2L 1S 1S 2S考点3 生活中的串联和并联电路由电路图连接实物图从电源正极开始根据电流路径法，若是串联电路，则将各元件首尾连接即可；若是并联电路，分流点汇流点L 1L 2S 2S 1S S【精讲3】（2022•恩施州）小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（）A．一定并联B．一定串联C．可能串联D．无法判断15.3 串联和并联考点精练一．选择题（共15小题）1．（2022•吉林）如图所示的电路中，当开关S闭合时，灯泡L1、L2组成的电路为并联的是（）A．B．C．D．2．（2022•泰安）如图所示，灯泡L1、L2串联的电路是（）A．B．C．D．3．（2022•澄城县一模）如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭。
下列说法正确的是（）A．方向盘由高强度塑料制成，塑料属于导体B．前后两个转向灯一定是串联的C．司机拨动的横杆相当于电路中的开关D．给汽车蓄电池充电时，蓄电池相当于电源4．（2021秋•海珠区期末）两个小灯泡连接在电路中，无法观察到它们是串联还是并联。
闭合开关时，两灯都正常发光。
以下判断正确的是（）A．若灯两端电压都相等，则两灯肯定是并联B．若流过灯的电流相等，则两灯肯定是串联C．若取下一根导线两灯都不亮，则原来两灯肯定是串联D．若取下一灯，另一灯不亮，则原来两灯肯定是串联5．（2021秋•启东市期末）关于生活中的一些电路连接，下列判断不正确的是（）A．蝶湖公园的路灯，晚上同时亮，早上同时灭，所以路灯间是串联的B．教室里的日光灯与控制它的开关是串联的C．教室墙上的三眼插座和日光灯是并联的D．教室外楼道的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的6．（2021秋•余杭区期末）“未来科技”的四位同学画了如图四幅电路图，下列说法正确的是（）A．图中两个小灯泡为串联关系B．图中两个小灯泡为并联关系C．图中闭合开关，两个小灯泡均能发光D．图中闭合开关，两个小灯泡均能发光7．（2022•平阴县一模）随着人们生活水平的日益提高，用上了各种家用电器，方便了人们的生活。
串并联电路识别1. 定义法若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。
2.电流流向法从电源的正极出发，沿电流流向，分析电流通过的路径。
若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的（如图2所示）。
电流流向法是电路分析中常用的一种方法。
例1．分析下图所示电路中，开关闭合后，三盏灯的连接形式，并分析开关的作用。
例题2 如图2所示的电路，是判断连接方式是串联还是并联？3．节点法就是在识别电路的过程中，不论导线有多长，只要其间没有电源、用电器等，导线两端点均可以看成同一个点，从而找出各用电器两端的公共点。
以图丙为例，具体方法：先在图中各接点处用字母表示出来，如图5所示。
由“节点法”可知，导线的a端和c端看成一个点，导线的b端和d端看成一个点，这样L1、L2和L3的一端重合为一个点，另一端重合为另一个点，由此可知，该电路有三条支路，并由“电流流向法”可知，电流分三条叉，因此这个电路是三盏电灯的并联，等效电路如下图所示。
“节点法”主要用于不规范的复杂电路的识别，有一定的难度。
识别电路也还有其他方法，但无论什么方法都需要同学们在加强练习的基础上不断总结识别电路的技巧。
对于电路中有三个用电器，而只有两条电流路径的情况，那么就会有一个用电器在干路上，或者有两个用电器串联在一条支路上，这个电路一定是混联。
这两种情况分别如图中甲、乙所示。
4. 拆除法：拆除法是识别较难电路的一种重要方法。
它的原理就是串联电路中各用电器互相影响，拆除任何一个用电器，其他用电器中就没有电流了；而并联电路中，各用电器独立工作，互不影响，拆除任何一个或几个用电器，都不会影响其他用电器。
例2.如图所示，两个灯泡通过灯座装在一个木匣子上，A、B、C、D分别是连接两灯泡灯座的接线柱。
第1课 简单串联、并联组合电路课程标准课标解读1.了解电流的形成条件、电源的作用和导体中的恒定电场。
2.理解电流的定义、定义式、单位及方向的规定，会用公式q ＝It 分析相关问题。
3.掌握串、并联电路的电流、电压和电阻的关系。
4.掌握将小量程电流表改装成电压表和大量程电流表的原理。
5.认识伏安法测电阻的两种电路。
1.会分析串、并联电路和简单的混联电路，并能进行有关计算。
2.理解滑动变阻器的限流式和分压式接法，并能正确选择和应用。
3.根据串、并联电路知识，进行电表改装的有关计算。
4.理解电流表的内接法和外接法，并能正确的选择和应用。
知识点01 电 源[观图助学]如图所示，A 、B 分别带正、负电荷，如果在它们之间连接一条导线R ，导线R 中自由电子会在静电力的作用下定向移动，电子在导线中定向移动，导线中有瞬间电流，我们想在导线中产生持续的电流，应该怎样解决呢？1.电源的概念：在电路中把在静电力作用下移动到导体A 的电子搬运到导体B 的装置。
2.电源的作用(1)在导体A 、B 两端维持一定的电势差。
(2)使电路中保持持续的电流。
3.常见的电源知识精讲目标导航[思考判断](1)电源能把其他形式的能转化为电能。
(√)(2)必须有电源，自由电荷才能在电路中移动。
(×)[例1].(对电源的理解)下列说法中正确的是()A.电源的作用是在电源内部把电子由负极搬运到正极，保持两极之间有电压B.电源把正、负电荷分开的过程就是把其他形式的能转化为电势能的过程C.电荷的移动形成电流D.只要电路中有电源，电路中就会形成持续的电流解析在电源内部，电源把电子由正极搬运到负极，这一过程要克服静电力做功，其他形式的能转化为电势能，故选项A错误，B正确；电荷的定向移动才形成电流，选项C错误；电路中要形成持续的电流，既要有电源，电路又要闭合，两者缺一不可，故选项D错误。
答案 B知识点02 恒定电流[观图助学]雷鸣电闪时，强大的电流使天空发出耀眼的闪光，但它只能存在于一瞬间，而手电筒中的小灯泡却能持续发光，这是因为有持续的电流流过小灯泡，电流是怎么形成的呢？1.恒定电场(1)定义：由稳定分布的电荷所产生的稳定的电场。
4串联电路和并联电路［学习目标] 1.［物理观念］知道串、并联电路的电流、电阻和电压特点。
(重点）2.［科学方法]掌握串、并联电路的相关计算。
(重点）3.[科学思维］了解电流表（表头)的原理,知道什么是满偏电流和满偏电压。
（难点)4。
[科学方法]理解表头改装成常用电压表和电流表的原理，会求分压电阻和分流电阻的阻值。
（难点）一、串、并联电路的特点串联电路并联电路电流各处电流相等：I＝I1＝I2＝…＝I n_总电流等于各支路电流之和:I＝I1＋I2＋…＋I n_电压总电压等于各部分电压之和：U＝U1＋U2＋…＋U n各支路两端电压相等：U＝U1＝U2＝…＝U n总电阻总电阻等于各部分电阻之和:R＝R1＋R2＋…＋R n总电阻倒数等于各支路电阻倒数之和：1R＝1R1＋错误!＋…＋错误!二、电流表和电压表1．表头小量程的电流表，符号为G。
2．表头的三个参数满偏电流I g、_满偏电压U g、内阻R g，根据欧姆定律，三个参数之间的关系是U g＝I g R g。
3．改装(1)电压表改装：测量较大的电压时，将表头上串联一个较大的电阻,就改装成了电压表。
(2)电流表改装：测量较大的电流时，将表头上并联一个较小的电阻,就改装成了量程较大的电流表.1．思考判断（正确的打“√”，错误的打“×")（1）串联电路的总电阻大于电路中任意电阻。
（√）(2）并联电路的总电阻小于电路中任意电阻。
（√）（3）并联电路中某电阻变大时，总电阻减小。
(×)(4)若将分压电阻串联在电流表上改装成电压表后，增大了原电流表的满偏电压。
(×）(5)若将分流电阻并联在电流表两端改装成电流表后，分流电阻和电流表两端的电压相等。
（√）2．（多选）把电流表改装成电压表时，下列说法正确的是（）A．改装的原理是串联电阻有分压作用B．改装成电压表后，原电流表本身允许通过的最大电流值也随着变大了C．改装后原电流表自身的电阻也增大了D．改装后使用时，加在原电流表两端的电压的最大值不变AD ［电流表改装成电压表的原理是串联电路的分压作用，故A正确；电流表改装成电压表后R g、I g、U g均不变,故B、C错误，D正确。
