磁悬浮轴承简介

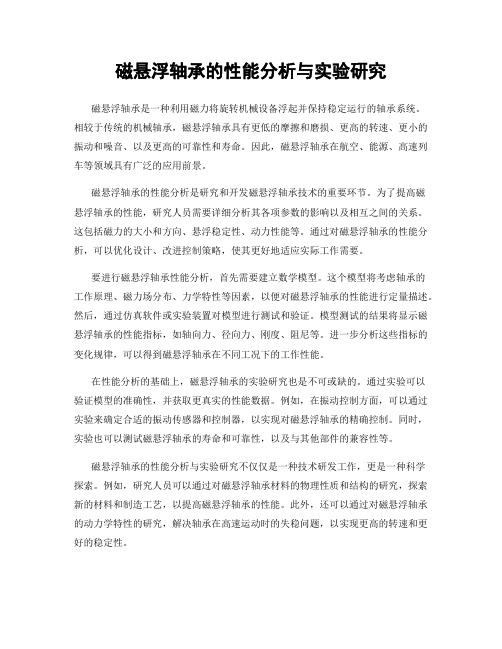

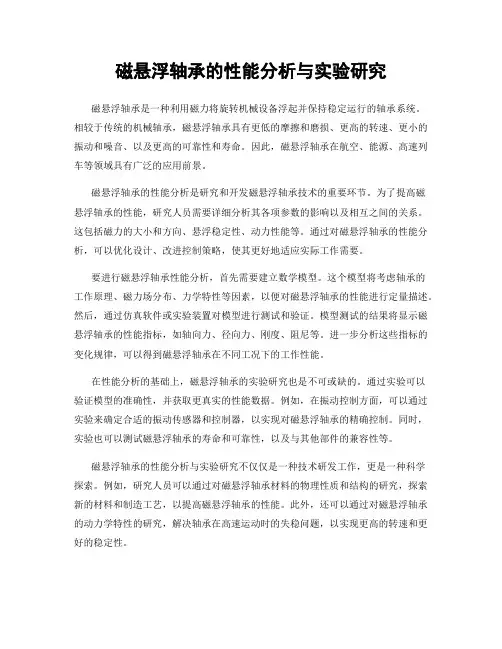

磁悬浮轴承的性能分析与实验研究磁悬浮轴承是一种利用磁力将旋转机械设备浮起并保持稳定运行的轴承系统。

相较于传统的机械轴承，磁悬浮轴承具有更低的摩擦和磨损、更高的转速、更小的振动和噪音、以及更高的可靠性和寿命。

因此，磁悬浮轴承在航空、能源、高速列车等领域具有广泛的应用前景。

磁悬浮轴承的性能分析是研究和开发磁悬浮轴承技术的重要环节。

为了提高磁悬浮轴承的性能，研究人员需要详细分析其各项参数的影响以及相互之间的关系。

这包括磁力的大小和方向、悬浮稳定性、动力性能等。

通过对磁悬浮轴承的性能分析，可以优化设计、改进控制策略，使其更好地适应实际工作需要。

要进行磁悬浮轴承性能分析，首先需要建立数学模型。

这个模型将考虑轴承的工作原理、磁力场分布、力学特性等因素，以便对磁悬浮轴承的性能进行定量描述。

然后，通过仿真软件或实验装置对模型进行测试和验证。

模型测试的结果将显示磁悬浮轴承的性能指标，如轴向力、径向力、刚度、阻尼等。

进一步分析这些指标的变化规律，可以得到磁悬浮轴承在不同工况下的工作性能。

在性能分析的基础上，磁悬浮轴承的实验研究也是不可或缺的。

通过实验可以验证模型的准确性，并获取更真实的性能数据。

例如，在振动控制方面，可以通过实验来确定合适的振动传感器和控制器，以实现对磁悬浮轴承的精确控制。

同时，实验也可以测试磁悬浮轴承的寿命和可靠性，以及与其他部件的兼容性等。

磁悬浮轴承的性能分析与实验研究不仅仅是一种技术研发工作，更是一种科学探索。

例如，研究人员可以通过对磁悬浮轴承材料的物理性质和结构的研究，探索新的材料和制造工艺，以提高磁悬浮轴承的性能。

此外，还可以通过对磁悬浮轴承的动力学特性的研究，解决轴承在高速运动时的失稳问题，以实现更高的转速和更好的稳定性。

总之，磁悬浮轴承的性能分析与实验研究对于磁悬浮轴承技术的发展和应用至关重要。

通过准确分析各项参数和模型的验证，可以优化设计和控制策略，提高磁悬浮轴承的性能。

同时，通过实验研究，可以验证模型的准确性，获取更真实的性能数据，并解决实际工程应用中的问题。

磁悬浮轴承原理磁悬浮轴承是一种高精度、高速度、无接触的轴承，具有很多优点，如低摩擦、低振动、长寿命等。

它主要由控制系统和轴承系统两部分组成，其中轴承系统是实现磁悬浮的关键部分。

本文将详细介绍磁悬浮轴承的原理及其构造。

一、磁悬浮原理1.1 磁力平衡原理磁悬浮轴承利用电磁力来支撑转子，使其不接触定子。

当转子偏离中心位置时，控制系统会根据传感器信号调整电流大小和方向，使得电磁力与重力平衡。

这种平衡状态下，转子可以在空气中自由旋转。

1.2 磁场产生原理为了实现磁力平衡，需要在定子和转子之间产生一个稳定的电磁场。

常用的方法是采用永久磁体和电枢线圈相互作用产生的永久磁场和交变电流产生的交变磁场叠加在一起形成稳定的磁场。

这种方法被称为永磁电磁混合悬浮。

1.3 磁悬浮轴承的分类根据磁场的产生方式，磁悬浮轴承可分为永磁电磁混合悬浮、全电磁悬浮和超导磁悬浮三种。

其中，永磁电磁混合悬浮是最常用的一种。

二、永磁电磁混合悬浮原理2.1 永久磁体产生稳定场在永久磁体的作用下，定子上形成一个稳定的永久磁场。

这个稳定的永久磁场可以提供一个方向和大小不变的参考系，使得转子在旋转时保持相对位置不变。

2.2 交变电流产生控制力在转子上装有线圈，当外加交变电流时，在线圈周围形成一个交变的电流场。

由于转子在这个交变电流场中运动，会感受到一个与线圈中电流方向相反的控制力。

通过调整交变电流方向和大小，可以实现对转子位置和运动状态的精确控制。

2.3 稳定性分析在理想情况下，永磁电磁混合悬浮可以实现完美的平衡和控制。

但实际上，由于永久磁体和线圈之间存在磁场耦合和温度漂移等因素，会导致系统的稳定性变差。

因此，在设计和制造过程中需要考虑这些因素，并采取相应的措施来提高系统的稳定性和可靠性。

三、磁悬浮轴承结构3.1 定子结构定子是支撑转子并产生稳定磁场的部件。

它通常由铜线圈、铁芯和永久磁体组成。

铜线圈通过外部电源供电，产生交变电流场；铁芯起到传导磁场和支撑转子的作用；永久磁体产生一个稳定的永久磁场。

磁悬浮轴承的特点磁悬浮轴承是一种新型的轴承技术，与传统机械轴承相比，具有许多优点，例如无接触、无磨损、高速、低噪音、长寿命、低维护费用等。

以下是磁悬浮轴承的特点：1. 无接触：磁悬浮轴承不需要任何物理接触，它是通过磁力场来支撑转子。

这种无接触的特性使磁悬浮轴承能够运行在超高速的情况下，并且不会因为接触而产生磨损。

2. 高转速：由于没有摩擦力和磨损，磁悬浮轴承可以在非常高的转速下运行。

实际上，磁悬浮轴承被广泛用于高速列车和电力发电机中。

3. 低噪音：相比传统的机械轴承，磁悬浮轴承的运行非常安静，只有很少的噪音。

这种低噪音的特性使得磁悬浮轴承成为一种理想的机械轴承，特别是在噪声敏感的环境中。

4. 长寿命：传统机械轴承在运行一段时间后就会因为磨损而需要更换，但是磁悬浮轴承不存在这个问题。

由于没有磨损，磁悬浮轴承可以运行非常长时间而不需要定期更换零部件。

5. 低维护费用：由于磁悬浮轴承没有磨损，因此维护费用非常低。

与传统机械轴承相比，磁悬浮轴承的维护费用要低得多。

6. 高精度：磁悬浮轴承能够提供非常高的精度，这是由于磁力场的性质决定的。

由于没有磨擦力和物理接触，磁悬浮轴承的转子能够保持非常平稳的旋转，从而可以提供非常高的精度。

7. 安全性高：磁悬浮轴承不需要使用润滑油，因此可以避免因为润滑油泄漏引起的火灾和爆炸事故。

另外，磁悬浮轴承的转子可以自由旋转，即使在断电的情况下也能够保持安全，这使得磁悬浮轴承非常适用于一些对安全要求很高的应用场合，例如核电站等。

总之，磁悬浮轴承具有许多优点，不仅可以提高设备的性能，而且可以降低维护费用和提高设备的可靠性。

由于这些特点，磁悬浮轴承正在逐渐地被广泛使用，并且在未来会有更多的应用。

磁悬浮轴承原理图磁悬浮轴承是一种利用磁力悬浮支撑旋转机械轴的轴承，它不需要接触式的机械支撑，能够实现非接触式的旋转支撑，因此具有无磨损、无摩擦、无振动、无噪音、无润滑等优点，被广泛应用于高速旋转机械领域。

磁悬浮轴承的原理图如下：（图1，磁悬浮轴承原理图）。

磁悬浮轴承由上、下磁悬浮子系统和控制系统组成。

上磁悬浮子系统包括定子和励磁系统，下磁悬浮子系统包括转子和传感器系统。

定子是由一组电磁铁组成的，这些电磁铁被固定在机械设备的外部。

当电流通过这些电磁铁时，它们会产生磁场，这个磁场会与转子上的磁体相互作用，从而使转子悬浮在定子上并保持旋转。

励磁系统是用来提供电流给定子上的电磁铁的系统。

它通常由功率放大器、传感器和控制器组成。

传感器用来监测转子的位置和速度，控制器根据传感器的反馈信号来调节功率放大器输出的电流，以维持转子的稳定悬浮。

转子是由一组永磁体组成的，这些永磁体被固定在机械设备的内部。

当定子上的电磁铁产生磁场时，它们会与转子上的永磁体相互作用，从而使转子悬浮在定子上并保持旋转。

传感器系统用来监测转子的位置和速度，它通常由位移传感器和速度传感器组成。

位移传感器用来监测转子相对于定子的位置，速度传感器用来监测转子的旋转速度。

传感器系统将监测到的数据反馈给控制系统，控制系统根据这些数据来调节励磁系统的输出，从而维持转子的稳定悬浮。

控制系统是用来控制励磁系统的系统，它通常由控制器、传感器和功率放大器组成。

控制器根据传感器系统反馈的数据来调节功率放大器的输出，以维持转子的稳定悬浮。

总的来说，磁悬浮轴承利用电磁力实现了旋转机械轴的非接触式支撑，它由上、下磁悬浮子系统和控制系统组成，通过励磁系统和传感器系统来实现转子的稳定悬浮。

磁悬浮轴承具有无磨损、无摩擦、无振动、无噪音、无润滑等优点，被广泛应用于高速旋转机械领域。

磁力轴承简介磁悬浮轴承又称磁力轴承，是目前世界上公认的高新技术之一。

陆地上广泛采用的是主动控制磁悬浮轴承（简称主动磁轴承-AMB），它是利用可控磁场力提供无接触支承、使转子稳定悬浮于空间且其动力学性能可由控制系统调节的一种新型高性能轴承，是一种典型的机电一体化产品。

其技术涉及到机械学、电磁学、电子学、材料学、转子动力学、控制理论和计算机科学等。

由于磁力轴承具有无接触、无磨损、高速度、高精度、无需润滑和密封等一系列优良品质（能耗是传统机械轴承的5-20%，是空气静压轴承的10-20%；若用于机床，其切除量可提高3-6倍，进给速度提高5-10倍，切屑力降低30%），是本世纪最有发展前途的主导轴承之一。

一、发展历史简述1972年，法国最早将磁力轴承用于通讯卫星的导向飞轮支承上。

美国于1983年在航天飞机的实验室真空泵上采用了磁力轴承。

1986年日本在H-1火箭进行的磁浮飞轮空间实验上获得了成功应用。

民用第一个产品是1983年，第五届欧洲机床展上，S2M公司展出了磁悬浮电主轴部件。

二、主要性能参数目前，磁力轴承可达的技术指标范围至少为：1）转速：（0~8）×105 r/min2）直径14~600 mm3）单个轴承承载力：（0.3~5）×104 N4）使用温度范围：-253~450 °C三、应用范围根据国际上发表的文献统计，磁力轴承可推广应用的领域如下表（此外还可用于飞轮储能、减震器、尖端武器等）：四、应用图解典型的五自由度磁轴承-转子系统工作原理及其应用参见下页附图。

五、国内发展及应用现状国内磁力轴承的发展及应用，整体还停留在实验室研究阶段，工业应用很少，水平要落后世界先进水平10-20年。

但在某些方面的研究已经接近甚至达到世界先进水平。

国内在磁力轴承研究具有代表性的机构有清华大学和浙江大学（主要致力于磁轴承高频电主轴和阻尼器的研究）、上海交大和上海微电机研究所（惯性器件和仪器）、西安交大（磁力轴承力学特性研究）、哈工大和广州机床研究所（卫星姿态控制飞轮和机床主轴）等数十家。

磁悬浮轴承原理
磁悬浮轴承是一种利用磁场力来支撑和定位旋转轴的新型轴承，它不需要机械接触，可以实现非接触支撑和旋转，因此具有无摩擦、无磨损、无振动、无噪音、高转速、高精度等优点，被广泛应用于高速旋转机械设备中。

磁悬浮轴承的工作原理主要包括磁悬浮力原理、磁力传感器原理和控制系统原理三个方面。

首先，磁悬浮轴承的工作原理之一是磁悬浮力原理。

磁悬浮轴承利用电磁铁或永磁体产生的磁场力来支撑和定位旋转轴，使其悬浮在磁场中。

当旋转轴偏离原定位置时，磁场力会对其产生作用，使其返回原定位置。

磁悬浮力的大小和方向可以通过改变电磁铁或永磁体的电流或磁场强度来控制，从而实现对旋转轴的支撑和定位。

其次，磁悬浮轴承的工作原理还涉及磁力传感器原理。

磁力传感器可以实时监测旋转轴的位置和姿态，将这些信息反馈给控制系统，从而实现对旋转轴的实时控制。

磁力传感器通常采用霍尔效应、磁阻效应、磁感应线圈等原理来测量磁场的变化，将磁场信号转换为电信号，并传输给控制系统进行处理。

最后，磁悬浮轴承的工作原理还包括控制系统原理。

控制系统通过对磁悬浮力和磁力传感器反馈信号的处理，实现对旋转轴的精确控制。

控制系统通常采用PID 控制、模糊控制、神经网络控制等方法，根据旋转轴的实时状态和运行要求，调节磁悬浮力的大小和方向，使旋转轴保持稳定运行。

综上所述，磁悬浮轴承的工作原理主要包括磁悬浮力原理、磁力传感器原理和控制系统原理三个方面。

通过磁悬浮力的支撑和定位、磁力传感器的实时监测和控制系统的精确调节，磁悬浮轴承可以实现对旋转轴的非接触支撑和精确控制，具有广阔的应用前景。

磁悬浮轴承在高速列车中的应用研究引言随着现代交通技术的发展，高速列车的出现为人们的出行提供了更加便捷和高效的方式。

作为高速列车的重要组成部分，轴承承担着支持车辆运行和保证安全稳定的重要角色。

磁悬浮轴承，作为一种创新的轴承技术，具有许多优势，因此在高速列车中得到了广泛的应用。

本文旨在研究磁悬浮轴承在高速列车中的应用，以期为进一步提升高速列车运行效率和安全性提供参考。

一、磁悬浮轴承技术概述磁悬浮轴承是一种使用电磁力来支撑和悬浮车辆的轴承系统。

相对于传统的机械轴承，磁悬浮轴承由磁悬浮系统和磁悬浮自控系统组成，具有以下优势：1. 无接触：磁悬浮轴承采用磁力悬浮原理，不需要任何实际物理接触，因此摩擦和磨损减少，大大延长了轴承的使用寿命。

2. 高速：由于无接触，磁悬浮轴承可以实现高速旋转而不受限制，减少了动力损耗和振动，提高了车辆的运行效率和平稳性。

3. 高精度：磁悬浮轴承可以通过调节磁力的大小和方向来实现精确的支撑和悬浮，确保车辆在运行过程中的稳定性和安全性。

二、磁悬浮轴承在高速列车中的应用1. 提高列车速度和运行效率：磁悬浮轴承可以消除传统轴承的摩擦，减少了能量损耗和磨损，从而提高列车的速度和运行效率。

同时，由于磁悬浮轴承具有高速和高精度的特点，可以减少车辆的摇摆和晃动，使乘客在高速行驶时体验更加平稳舒适的乘坐感。

2. 提高车辆安全性：磁悬浮轴承具有较高的支持力和控制精度，可以大大减少列车脱轨的风险。

同时，磁悬浮轴承还可以实时监测轴承和列车运行状态，预测潜在的故障，并采取相应的措施，以确保列车的安全运行。

3. 减少能源消耗和环境污染：由于磁悬浮轴承减少了能量损耗，可以减少列车的能源消耗和排放，从而降低了对环境的污染。

此外，磁悬浮轴承的无接触特性也减少了噪音和振动的产生，提高了列车的运行舒适性和周围环境的质量。

三、磁悬浮轴承在高速列车中的挑战尽管磁悬浮轴承在高速列车中具有许多优势，但仍面临一些挑战。

1. 能源效率和成本：磁悬浮轴承的制造和维护成本相对较高，且对能源的需求较大。

磁悬浮轴承3分（内容丰富）编辑词条摘要磁悬浮轴承(Magnetic Bearing) 是利用磁力作用将转子悬浮于空中，使转子与定子之间没有机械接触。

其原理是磁感应线与磁浮线成垂直，轴芯与磁浮线是平行的，所以转子的重量就固定在运转的轨道上，利用几乎是无负载的轴芯往反磁浮线方向顶撑，形成整个转子悬空，在固定运转轨道上。

与传统的滚珠轴承、滑动轴承以及油膜轴承相比，磁轴承不存在机械接触，转子可以运行到很高的转速，具有机械磨损小、能耗低、噪声小、寿命长、无需润滑、无油污染等优点，特别适用于高速、真空、超净等特殊环境中。

磁悬浮事实上只是一种辅助功能，并非是独立的轴承形式，具体应用还得配合其它的轴承形式，例如磁悬浮+滚珠轴承、磁悬浮+含油轴承、磁悬浮+汽化轴承等等。

这项技术并没有得到欧美国家的认可。

编辑摘要目录-[ 隐藏 ]1.1概述2.2工作原理编辑本段|回到顶部概述利用磁力使物体处于无接触悬浮状态的设想由来已久, 但实现起来并不容易。

早在1842 年, Ea rn show 就证明: 单靠永久磁体是不能将一个铁磁体在所有 6 个自由度上都保持在自由稳定的悬浮状态的.然而, 真正意义上的磁悬浮研究是从本世纪初的利用电磁相吸原理的悬浮车辆研究开始的。

1937 年, Kenp er 申请了第一个磁悬浮技术专利, 他认为要使铁磁体实现稳定的磁悬浮, 必须根据物体的悬浮状态不断的调节磁场力的大小, 即采用可控电磁铁才能实现,这一思想成为以后开展磁悬浮列车和磁悬浮轴承研究的主导思想。

伴随着现代控制理论和电子技术的飞跃发展, 本世纪 60 年代中期对磁悬浮技术的研究跃上了一个新台阶。

英国、日本、德国都相继开展了对磁悬浮列车的研究。

磁悬浮轴承的研究是磁悬浮技术发展并向应用方向转化的一个重要实例。

据有关资料记载: 1969 年, 法国军部科研实验室(L RBA ) 开始对磁悬浮轴承的研究; 1972 年,将第一个磁悬浮轴承用于卫星导向轮的支撑上, 从而揭开了磁悬浮轴承发展的序幕。

磁悬浮轴承原理
磁悬浮轴承是一种高精密、高速度、无接触的轴承系统，广泛应用于旋转机械设备中。

磁悬浮轴承通过磁场力使得转子悬浮在轴承上，从而实现无接触的运转。

其原理如下：
1. 磁力悬浮：磁悬浮轴承由固定部分和转子部分组成。

固定部分包括铁芯和磁体，转子部分包括转子和磁体。

当外部电源通过固定部分的磁体通电时，磁体会产生磁场。

在转子部分的磁体通电的情况下，磁场产生一个与固定部分相互作用的力。

这个力能够使得转子部分悬浮在固定部分的磁场中。

2. 反馈控制：为了保持转子部分的稳定悬浮，磁悬浮轴承还需要反馈控制系统。

反馈控制系统通过传感器感知转子的位置、速度和轴线方向，将这些信息传递给控制器。

控制器根据传感器的反馈信息，调整固定部分的磁场力大小和方向，使得转子部分保持稳定的悬浮状态。

通过不断的调整磁场力，磁悬浮轴承能够抵消转子产生的不稳定力，实现高速旋转的精确控制。

3. 磁浮轴承的优势：与传统的机械轴承相比，磁悬浮轴承具有许多优势。

首先，它可以实现高速运转，因为没有直接的接触，摩擦损耗很小。

其次，磁悬浮轴承可以实现无摩擦、无磨损的运行，可以大大延长机械设备的寿命。

此外，磁悬浮轴承可以精确控制转子的位置和速度，提高运行的稳定性和精度。

最后，由于没有润滑油，磁悬浮轴承的维护成本较低，更加环保。

综上所述，磁悬浮轴承通过磁力悬浮和反馈控制的原理，实现
了无接触、高速度、高精密的轴承系统。

它在机械制造、电力传输、航空航天等领域具有广泛的应用前景。
