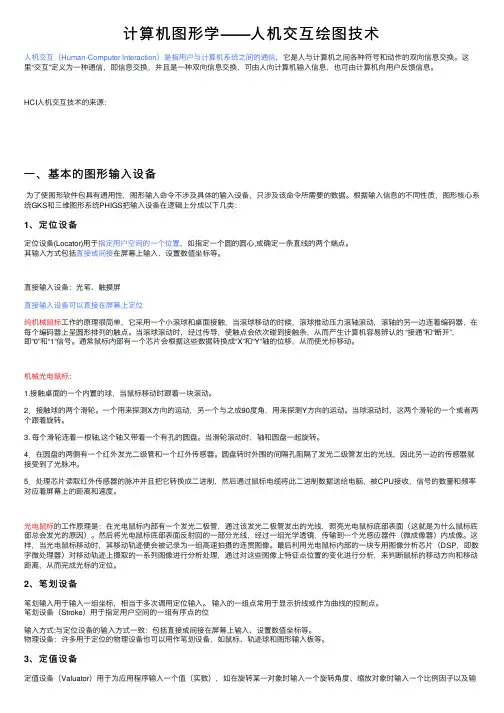

第二章计算机图形学交互技术

计算机图形学——⼈机交互绘图技术⼈机交互（Human-Computer Interaction）是指⽤户与计算机系统之间的通信，它是⼈与计算机之间各种符号和动作的双向信息交换。

这⾥“交互”定义为⼀种通信，即信息交换，并且是⼀种双向信息交换，可由⼈向计算机输⼊信息，也可由计算机向⽤户反馈信息。

HCI⼈机交互技术的来源：⼀、基本的图形输⼊设备为了使图形软件包具有通⽤性，图形输⼊命令不涉及具体的输⼊设备，只涉及该命令所需要的数据。

根据输⼊信息的不同性质，图形核⼼系统GKS和三维图形系统PHIGS把输⼊设备在逻辑上分成以下⼏类：1、定位设备定位设备(Locator)⽤于指定⽤户空间的⼀个位置，如指定⼀个圆的圆⼼,或确定⼀条直线的两个端点。

其输⼊⽅式包括直接或间接在屏幕上输⼊、设置数值坐标等。

直接输⼊设备：光笔、触摸屏直接输⼊设备可以直接在屏幕上定位纯机械⿏标⼯作的原理很简单，它采⽤⼀个⼩滚球和桌⾯接触，当滚球移动的时候，滚球推动压⼒滚轴滚动，滚轴的另⼀边连着编码器，在每个编码器上呈圆形排列的触点。

当滚球滚动时，经过传导，使触点会依次碰到接触条，从⽽产⽣计算机容易辨认的 “接通”和“断开”，即“0”和“1”信号。

通常⿏标内部有⼀个芯⽚会根据这些数据转换成“X”和“Y”轴的位移，从⽽使光标移动。

机械光电⿏标：1.接触桌⾯的⼀个内置的球，当⿏标移动时跟着⼀块滚动。

2．接触球的两个滑轮。

⼀个⽤来探测X⽅向的运动，另⼀个与之成90度⾓，⽤来探测Y⽅向的运动。

当球滚动时，这两个滑轮的⼀个或者两个跟着旋转。

3. 每个滑轮连着⼀根轴,这个轴⼜带着⼀个有孔的圆盘。

当滑轮滚动时，轴和圆盘⼀起旋转。

4．在圆盘的两侧有⼀个红外发光⼆级管和⼀个红外传感器。

圆盘转时外围的间隔孔阻隔了发光⼆级管发出的光线，因此另⼀边的传感器就接受到了光脉冲。

5．处理芯⽚读取红外传感器的脉冲并且把它转换成⼆进制，然后通过⿏标电缆将此⼆进制数据送给电脑，被CPU接收，信号的数量和频率对应着屏幕上的距离和速度。

计算机图形学教案第一章：计算机图形学概述1.1 课程介绍计算机图形学的定义计算机图形学的发展历程计算机图形学的应用领域1.2 图形与图像的区别图像的定义图形的定义图形与图像的联系与区别1.3 计算机图形学的基本概念像素与分辨率矢量与栅格颜色模型图像文件格式第二章：二维图形基础2.1 基本绘图函数画点函数画线函数填充函数2.2 图形变换平移变换旋转变换缩放变换2.3 图形裁剪矩形裁剪贝塞尔曲线裁剪多边形裁剪第三章：三维图形基础3.1 基本三维绘图函数画点函数画线函数填充函数3.2 三维变换平移变换旋转变换缩放变换3.3 光照与材质基本光照模型材质的定义与属性光照与材质的实现第四章：图像处理基础4.1 图像处理基本概念像素的定义与操作图像的表示与存储图像的数字化4.2 图像增强对比度增强锐化滤波4.3 图像分割阈值分割区域生长边缘检测第五章：计算机动画基础5.1 动画基本概念动画的定义与分类动画的基本原理动画的制作流程5.2 关键帧动画关键帧的定义与作用关键帧动画的制作方法关键帧动画的插值算法5.3 骨骼动画骨骼的定义与作用骨骼动画的制作方法骨骼动画的插值算法第六章：虚拟现实与增强现实6.1 虚拟现实基本概念虚拟现实的定义与分类虚拟现实技术的关键组件虚拟现实技术的应用领域6.2 虚拟现实实现技术头戴式显示器（HMD）位置追踪与运动捕捉交互设备与手势识别6.3 增强现实基本概念与实现增强现实的定义与原理增强现实技术的应用领域增强现实设备的介绍第七章：计算机图形学与人类视觉7.1 人类视觉系统基本原理视觉感知的基本过程人类视觉的特性和局限性视觉注意和视觉习惯7.2 计算机图形学中的视觉感知视觉感知在计算机图形学中的应用视觉线索和视觉引导视觉感知与图形界面设计7.3 图形学中的视觉错误与解决方案常见视觉错误分析避免视觉错误的方法提高图形可读性与美观性第八章：计算机图形学与艺术8.1 计算机图形学在艺术创作中的应用数字艺术与计算机图形学的交融计算机图形学工具在艺术创作中的使用计算机图形学与艺术的创新实践8.2 计算机图形学与数字绘画数字绘画的基本概念与工具数字绘画技巧与风格数字绘画作品的创作与展示8.3 计算机图形学与动画电影动画电影制作中的计算机图形学技术3D动画技术与特效制作动画电影的视觉艺术表现第九章：计算机图形学的未来发展9.1 新兴图形学技术的发展趋势实时图形渲染技术基于物理的渲染动态图形设计9.2 计算机图形学与其他领域的融合计算机图形学与的结合计算机图形学与物联网的结合计算机图形学与生物医学的结合9.3 计算机图形学教育的未来发展图形学教育的重要性图形学教育的发展方向图形学教育资源的整合与创新第十章：综合项目实践10.1 项目设计概述项目目标与需求分析项目实施流程与时间规划项目团队组织与管理10.2 项目实施与技术细节项目技术选型与工具使用项目开发过程中的关键技术项目测试与优化10.3 项目成果展示与评价项目成果的展示与推广项目成果的评价与反馈重点和难点解析一、图像的定义与图像的定义，图形与图像的联系与区别1. 学生是否能够理解并区分图像和图形的概念。

计算机图形学期末复习第一章绪论●名词解释：图形、图像、点阵法、参数法。

图形：是指能够在人的视觉系统中形成视觉印象的客观对象。

点阵法：是具有灰度或颜色信息的点阵来表示图形的一种方法，它强调图形有哪些点组成，这些点具有什么灰度或色彩。

图形包括哪方面的要素参数法：是以计算机所记录的图形的形状参数与属性参数来表示图形的一种方法。

把参数法描述的图形叫做图形；把点阵法描述的图形叫做图像。

●图形包括哪两方面的要素，在计算机中如何表示它们？图形的要素可以分为两类，一类是刻画形状的点、线、面、体等几何要素；另一类是反应物体本身固有属性，如表面属性或材质的明暗、灰度、色彩（颜色信息）等非几何要素。

在计算机中表示带有颜色及形状的图和形常用两种方法：点阵法和参数法。

●什么叫计算机图形学？分析计算机图形学、数字图像处理和计算机视觉学科间的关系。

计算机图形学是研究怎样利用计算机来显示、生成和处理图形的原理、方法、和技术的一门学科。

计算机图形学试图将参数形式的数据描述转换生成（逼真的）图像。

数据图像处理则着重强调图像之间进行变换，它旨在对图像进行各种加工以改善图像的视觉效果，计算机视觉是研究用计算机来模拟生物外显或宏观视觉功能的科学和技术，它模拟对客观事物模式的识别过程，是从图像到特征数据对象的描述表达处理过程。

●有关计算机图形学的软件标准有哪些？标准有：计算机图形核心系统（GKS）及其语言联编、三维图形核心系统（GKS-3D）及其语言联编、程序员层次交互式图形系统（PHIGS）及其语言联编、计算机图形元文件(CGM)、计算机图形接口（CGI）、基本图形转换规范（IGES）、产品数据转换规范（STEP）等。

●试发挥你的想象力，举例说明计算机图形学有哪些应用范围，解决的问题是什么？近年来计算机图形学已经广泛地用于多种领域，如科学、医药、商业、工业、政府部门、艺术、娱乐业、广告业、教育和培训等。

第二章计算机图形系统及图形硬件●名词解释：刷新、刷新频率、像素点、屏幕分辨率、位平面、屏幕坐标系。

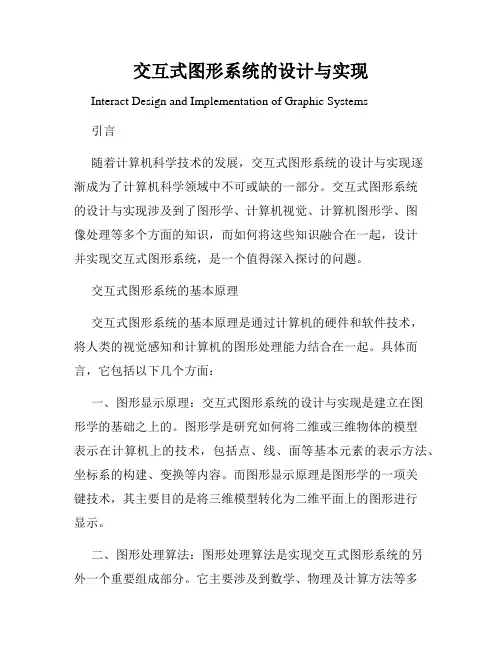

交互式图形系统的设计与实现Interact Design and Implementation of Graphic Systems引言随着计算机科学技术的发展，交互式图形系统的设计与实现逐渐成为了计算机科学领域中不可或缺的一部分。

交互式图形系统的设计与实现涉及到了图形学、计算机视觉、计算机图形学、图像处理等多个方面的知识，而如何将这些知识融合在一起，设计并实现交互式图形系统，是一个值得深入探讨的问题。

交互式图形系统的基本原理交互式图形系统的基本原理是通过计算机的硬件和软件技术，将人类的视觉感知和计算机的图形处理能力结合在一起。

具体而言，它包括以下几个方面：一、图形显示原理：交互式图形系统的设计与实现是建立在图形学的基础之上的。

图形学是研究如何将二维或三维物体的模型表示在计算机上的技术，包括点、线、面等基本元素的表示方法、坐标系的构建、变换等内容。

而图形显示原理是图形学的一项关键技术，其主要目的是将三维模型转化为二维平面上的图形进行显示。

二、图形处理算法：图形处理算法是实现交互式图形系统的另外一个重要组成部分。

它主要涉及到数学、物理及计算方法等多个领域的知识，如多项式曲线、Bezier曲线、深度缓存技术等等。

这些算法主要用于模拟物理世界中的光照、阴影、反射等等现象。

三、用户界面设计：交互式图形系统的设计与实现中，用户界面设计也是至关重要的一步。

用户界面设计需要遵循用户习惯，简单易用。

它还需要考虑用户的不同需求和背景，设计出适合不同用户的图形界面。

交互式图形系统的设计与实现设计和实现交互式图形系统是需要一定的技术和方法。

以下是实现交互式图形系统的主要步骤：一、选择合适的图形库：选择合适的图形库对于设计和实现交互式图形系统十分重要。

常用的图形库有OpenGL、DirectX等，我们可以根据实际需求选择合适的图形库。

二、数据结构设计：在设计交互式图形系统时，需要合适的数据结构对图形进行存储和处理。

常用的数据结构有线性表、树、图、堆栈等等。

计算机图形学作业答案第一章序论第二章图形系统1．什么是图像的分辨率？解答：在水平和垂直方向上每单位长度（如英寸）所包含的像素点的数目。

2．计算在240像素/英寸下640×480图像的大小。

解答：（640/240）×(480/240)或者（8/3）×2英寸。

3．计算有512×512像素的2×2英寸图像的分辨率。

解答：512/2或256像素/英寸。

第三章二维图形生成技术1．一条直线的两个端点是（0，0）和（6，18），计算x从0变到6时y所对应的值，并画出结果。

解答：由于直线的方程没有给出，所以必须找到直线的方程。

下面是寻找直线方程（y ＝mx＋b）的过程。

首先寻找斜率：m ＝⊿y/⊿x ＝（y2－y1）/（x2－x1）＝（18－0）/(6－0) ＝ 3 接着b在y轴的截距可以代入方程y＝3x＋b求出 0＝3（0）＋b。

因此b＝0，所以直线方程为y＝3x。

2．使用斜截式方程画斜率介于0°和45°之间的直线的步骤是什么？解答：（1）计算dx：dx＝x2－x1。

（2）计算dy：dy＝y2－y1。

（3）计算m：m＝dy/dx。

（4）计算b: b＝y1－m×x1（5）设置左下方的端点坐标为（x，y），同时将x end设为x的最大值。

如果dx < 0，则x＝x2、y＝y2和x end＝x1。

如果dx > 0,那么x＝x1、y＝y1和x end＝x2。

（6）测试整条线是否已经画完，如果x > x end就停止。

（7）在当前的（x，y）坐标画一个点。

（8）增加x：x＝x＋1。

（9）根据方程y＝mx＋b计算下一个y值。

（10）转到步骤（6）。

3．请用伪代码程序描述使用斜截式方程画一条斜率介于45°和－45°（即|m|>1）之间的直线所需的步骤。

假设线段的两个端点为（x1，y1）和（x2，y2），且y1<y2int x = x1, y = y1;float x f, m = （y2－y1）/（x2－x1）, b = y1－mx1;setPixel( x, y );/*画一个像素点*/while( y < y2 ) {y++;x f = ( y－b)/m;x = Floor( x f +0.5 );setPixel( x, y );}4．请用伪代码程序描述使用DDA算法扫描转换一条斜率介于－45°和45°（即|m| ≤1）之间的直线所需的步骤。

计算机图形学第一章1.计算机图形学（Computer Graphics）计算机图形学是研究怎样利用计算机来生成、处理和显示图形的原理、方法和技术的一门学科。

2.计算机图形学的研究对象——图形通常意义下的图形:能够在人的视觉系统中形成视觉印象的客观对象都称为图形。

计算机图形学中所研究的图形从客观世界物体中抽象出来的带有颜色及形状信息的图和形。

3.图形的表示点阵法是用具有颜色信息的点阵来表示图形的一种方法, 它强调图形由哪些点组成, 并具有什么灰度或色彩。

参数法是以计算机中所记录图形的形状参数与属性参数来表示图形的一种方法。

通常把参数法描述的图形叫做图形（Graphics）把点阵法描述的图形叫做图象（Image）4.与计算机图形学相关的学科计算机图形学试图从非图象形式的数据描述来生成（逼真的）图象。

数字图象处理旨在对图象进行各种加工以改善图象的视觉效果。

计算机视觉是研究用计算机来模拟生物外显或宏观视觉功能的科学和技术。

图1-1 图形图象处理相关学科间的关系5.酝酿期（50年代）阴极射线管(CRT)萌芽期（60年代）首次使用了“Computer Graphics”发展期（70年代）普及期（80年代）光栅图形显示器提高增强期（90年代至今）图形显示设备60年代中期, 随机扫描的显示器60年代后期, 存储管式显示器70年代中期, 光栅扫描的图形显示器。

图形硬拷贝设备打印机绘图仪图形输入设备二维图形输入设备三维图形输入设备6.图形软件标准与设备无关、与应用无关、具有较高性能 7.计算机图形学的应用1.计算机辅助设计与制造（CAD/CAM ）2.计算机辅助绘图3.计算机辅助教学（CAI ）4.办公自动化和电子出版技术(Electronic Publication)5.计算机艺术6.在工业控制及交通方面的应用 7、在医疗卫生方面的应用 8、图形用户界面 8.计算机图形系统的功能9.图1-2 图形系统基本功能框图10.计算机图形系统的结构图形硬件图形软件图形应用数据结构图形应用软件图形支撑软件图形计算机平台图形设备图形系统图1-3 计算机图形系统的结构11.人机交互按着用户认为最正常、最合乎逻辑的方式去做-一致性12.真实感图形的生成:场景造型→取景变换→视域裁剪→消除隐藏面→可见面光亮度计算第二章1.图像扫描仪(Scaner)灰度或彩色等级被记录下来, 并按图像方式进行存储。

计算机图形学第一章计算机图形学概论（4）【计算机图形学定义】计算机图形学是研究计算机图形的表示、生成、处理、显示的学科。

计算机图形学是计算机科学中最为活跃、得到广泛应用的分支之一。

1982年国际标准化组织（ISO）的定义：计算机图形学是研究通过计算机将数据转换为图形，并在专门显示设备上显示的原理、方法和技术的学科。

它是建立在传统的图学理论、应用数学和计算机科学基础上的一门边缘学科。

IEEE（Institute of Electrical and Electronics Engineers，美国电气及电子工程师学会）定义：Computer graphics is the art or science of producing graphical images with the aid of computer.计算机图形学是借助计算机产生图形影像的一门艺术或科学。

美国的James Foley在其著作中定义：计算机图形学是运用计算机描述、输入、表示、存储、处理（检索/变换/图形运算）、显示、输出图形的一门学科。

【图形和图像】图形（Figure、Graphic）：是构成图像的要素，表示图像中的某一个具体形状。

图形含有几何属性，更强调场景的几何表示，是由场景的几何模型和景物的物理属性共同组成的。

图形主要分为两类：基于线条信息表示；明暗图（Shading）。

图形是指用计算机绘制工具绘制的画面，包括直线、曲线，圆/圆弧，方框等成分。

图形一般按各个成分的参数形式存储，可以对各个成分进行移动、缩放、旋转和扭曲等变换，可以在绘图仪上将各个成分输出。

图像（Image）：绘图、照片、影像的总称。

图像纯指计算机内以位图（Bitmap）形式存在的灰度信息。

图像是由输入设备捕捉的实际场景或以数字化形式存储的任意画面。

图像可以用位图或矢量图形式存储。

数字图像（Digital Image）【计算机图形学的研究对象】图形：能在人的视觉系统中产生视觉印象的客观对象，包括自然景物、拍摄到的图片、用数学方法描述的图形等等。

《计算机图行学》学习包本课程为有关专业的必修课程（或选修课程）。

通过本课程的教学，学生可以学习、了解和掌握计算机图形学中有关的基本原理、概念、方法和技术，培养和提高交互式图形设计的能力。

计算机图形学与图象处理，计算机图形学的研究内容，计算机图形学的发展简史，计算机图形学的发展方向，本课程教学要求与学习方法。

本章无习题计算机图形系统的组成、功能与分类，计算机图形显示器，图形输入设备，图形输出设备，图形软件系统，图形软件标准。

课后习题1. 某光栅系统中，显示器的分辨率为1280×768，其中每个象素点的颜色深度为12 bit，则该系统需要多大的帧缓存（即多少KB）？2. 有甲乙两台光栅图形显示器，它们的产品说明书介绍均称可以显示4096种颜色，但甲机在显示一幅画面时却只有256种颜色，问其中究竟是什么原因？参考答案1．1280×768×12 / (8×1024) = 1440(KB)2．(1) 甲机：8个位平面，采用一张有256个单元，每个单元有12 bit的彩色查找表。

(2) 乙机：12个位平面，没有采用查找表。

1点的生成，生成直线的DDA算法和Bresenham 算法，二次曲线，区域的简单种子填充算法和扫描线种子填充算法，多边形的扫描转换，字符的生成，反走样技术。

课后习题1. 用对称DDA算法画出A(0,0)到B(5,3)连线的各象素点的位置，并在表内填出相应的中间数据。

rx=5, ry=3,x=0,y=0,steps=5,dx=1,dy=0.6;2. 用Bresenham算法画出A(0,0)到B(5,3)连线的各象素点的位置，并在表内填出相应的中间数据。

dx=5, dy=3, d=2dy-dx=1, x=0, y=0, 2dy-2dx=-4, 3dy=6;23. 用Bresenham算法画出圆心为（0,0），半径为8的顺时针90至45的1/8圆弧上各象素点的位置。

基于计算机图形学的虚拟现实交互技术研究近年来，虚拟现实（Virtual Reality，简称VR）技术逐渐走入大众视野，成为科技领域的热门话题。

作为一种基于计算机图形学的交互技术，虚拟现实已经在娱乐、医疗、教育等领域展现出巨大的潜力。

本文将重点研究基于计算机图形学的虚拟现实交互技术，探讨其在各个领域中的应用和未来发展趋势。

首先，我们需要理解虚拟现实技术的基本原理。

虚拟现实通过计算机生成的仿真环境，使用户能够身临其境地感受到不同的现实体验。

这种沉浸感主要依靠计算机图形学技术来实现，包括三维建模、渲染、光照等方面的处理。

通过利用图形学技术，虚拟现实技术能够呈现出逼真的视觉效果，让用户感觉仿佛置身于虚拟世界之中。

虚拟现实交互技术是虚拟现实技术中至关重要的一部分。

它通过各种输入设备（如手柄、手套、头盔等）与用户进行交互，使用户能够在虚拟环境中自由移动、操控和互动。

在基于计算机图形学的虚拟现实交互技术中，用户的动作和指令将通过计算机图形学算法来解析和处理，实现与虚拟环境之间的实时互动。

这些算法包括姿态跟踪、手势识别、物体碰撞检测等，通过不断地优化和改进，可以使用户在虚拟环境中获得更加真实的交互体验。

虚拟现实交互技术在娱乐领域中得到广泛应用。

例如，虚拟现实游戏可以让玩家身临其境地感受到游戏的乐趣。

通过戴上头戴式显示器和手柄等设备，玩家可以在虚拟世界中体验到更加逼真的游戏画面和操作感。

此外，虚拟现实技术还有很大的应用潜力在于电影和电视行业。

通过虚拟现实交互技术，观众可以亲身参与到电影故事中，以第一人称的方式感受剧情的发展，提升观影体验。

此外，虚拟现实交互技术在医疗领域中也有着重要的应用前景。

虚拟现实技术可以用于训练和模拟医学操作，例如手术和诊断操作。

通过虚拟现实交互技术，医学学生可以在虚拟环境中进行手术练习，模拟真实的临床操作场景，提高技能和专业水平。

此外，虚拟现实技术还可以用于痛苦管理，通过将患者的注意力引导到虚拟环境中，减轻疼痛感受。
