消火栓灭火系统管道试压记录

一、编制依据《北京轨道地铁12号线工程施工图纸》《地铁工程机电设备系统重点施工工艺》14ST201-2《建筑生活排水柔性接口铸铁管道与钢塑复合管道安装》13S409《建筑给水排水设计规范》GB50015-2003（2009年版）《建筑给水排水及采暖工程施工及质量验收规范》（GB50242-2002）《室内消火栓安装》15S202《消防给水工程》91SB11-1（2007）《地铁工程机电设备系统重点施工工艺》14ST201-2二、材料进场要求1、消防系统的管道、管配件及阀门的型号、规格、材质及连接形式应符合设计规定。

2、衬塑钢管及管件的规格种类应符合设计及生产标准要求，管壁、镀锌层薄厚均匀，无锈蚀、无飞刺。

热镀锌钢管及管件应有出场合格证及其他相应质量证明文件。

3、镀锌钢管（内外热镀锌）及管材，管壁内外镀锌均匀、无锈蚀，管件无飞刺、偏扣、角度不准等现象。

管材及管件均应有出场合格证及其他相应质量证明文件。

4、阀门规格型号符合规范和设计要求，外观无损伤，并具备检验报告和认证文件，具备生产厂家质检合格证明。

三、主要机具1、机械：套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、氧气乙快、电动试验泵等。

2、工具：套丝板、管钳、台虎钳、压力钳、连钳、钢锯、手锤、活扳手、钢铿等。

3、其他：水平尺、线坠、钢卷尺、小线、压力表等。

四、作业条件1、设计图纸及其他技术文件齐全，并经会审通过。

2、材料、施工力量、机具等已准备就绪，能正常施工并符合相关要求。

3、主体结构已验收，现场已清理干净。

4、管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高等。

5、安装管道所需要的操作架应由专业人员搭设完毕。

6、检查管道支架、预留孔洞的位置、尺寸是否正确。

五、操作工艺及质量要求明装悬空。

安装准备一管道预制加工一支架预制安装一管道安装一管道及阀类连接一管道试压与冲洗2、安装准备（明装悬空管道）1）认真熟悉图纸、技术资料，搞清工艺流程、施工程序及技术质量要求。

消火栓系统试压，冲洗必须符合设计及规范要求。

3.2 基本项目：
箱式消火栓的安装应栓口朝外，阀门距地面、箱壁的尺寸符合施工规范规定。

水龙带与消火栓和快速接头的绑扎紧密，并卷折，挂在托盘或支架上。

3.3 允许偏差项目：
消火栓阀门中心距地面为1.2m，允许偏差20mm。

阀门距离侧面140mm，距箱后内表面为100mm，允许偏差5mm。

绑扎两道，每道不少于两圈，使用卡箍时，在里侧加一道铅丝。

设有电控按钮时，应注意与电器专业配合施工。

2.6 通水调试：
2.6.1 通水调试前消防设备包括水泵、结合器、节流装置等应安装完，其中水泵做完单机调试工作。

2.6.2 系统通水达到工作压力，选系统最不利点消火栓做试验，通过水泵结合器及消防水泵加压，消防栓喷放压力均应满足设计要求。

3、质量标准。

建筑物消防管道、燃气管道压力试验记录Ⅰ基本要求和内容（1）消火栓系统管道的水压试验必须符合设计要求。

当设计未注明时，消火栓系统管道试验压力为工作压力的 1.5倍，但不得小于0.6MPa，在试验压力下观测10min，压力降不应大于0.02MPa，则认为强度试验合格；将试验压力降至工作压力进行严密性试验，在工作压力下对管道进行全面检查，接口处未发生渗漏现象，则严密性试验合格。

（2）室内消火栓系统安装完成后应取屋顶层（水箱间内）试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。

试射情况及结论填写完整。

（3）自动喷水灭火系统，当系统设计工作压力等于或小于1.0MPa时，水压强度试验压力应为设计工作压力的1.5倍，并不应低于1.4MPa；当系统设计工作压力大于1.0MPa时，水压强度试验压力应为该工作压力加0.4MPa。

达到试验压力后，稳压30min，目测管网应无泄漏和无变形，且压力降不应大于0.05MPa。

水压严密性试验应在水压强度试验和管网冲洗合格后进行，试验压力应为设计工作压力，稳压24h，应无泄漏。

（4）自动喷水灭火系统气压试验的介质宜采用空气或氮气,气压严密性试验的试验压力应为0.28MPa，且稳压24h，压力降不应大于0.01MPa。

（5）室内燃气管道的强度试验介质宜采用压缩空气，试验压力应为设计压力的1.5倍，但钢管不得低于0.5MPa，调压器两端的附属设备及管道的强度试验压力应为设计压力的1.5倍，进行强度试验时，达到试验压力后，稳压1h，用肥皂水涂抹不漏气为合格。

气密性试验应在强度试验合格后进行。

当设计压力P5kPa，试验压力为20kPa；当设计压力P>5kPa时，试验压力为设计压力的1.15倍，但不大于100kPa，试验时间为24h，实测压力降不超过计算压力降则认为合格，当试压期间管内温度和大气压有变化时，压力降的修正值△P△P(△P为实测的压力降)则气密性试验合格。

调压器两端的附属设备及管道应分别按其设计压力进行气密性试验，合格后将调压器与管道连通，涂皂液检查，不漏为合格。

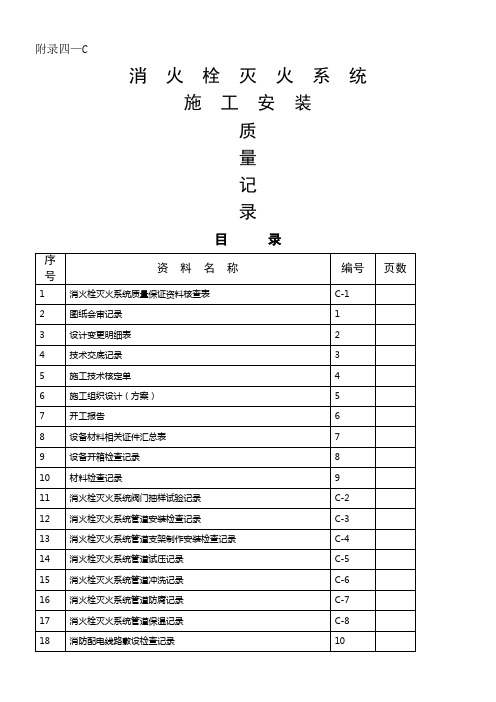

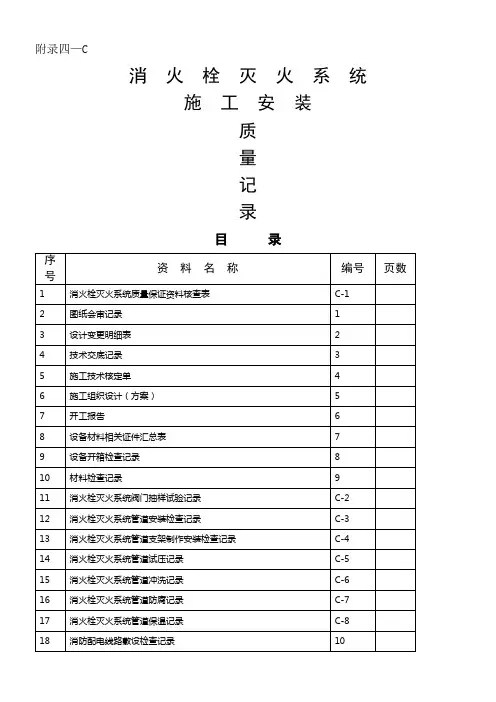

附录四—C消火栓灭火系统施工安装质量记录目录消火栓灭火系统质量保证资料核查表编号：C-1第册第页消火栓灭火系统图纸会审记录编号：1注：设计修改应由设计单位另发变更通知单。

表内不够填写时，可附后。

第册第页设计变更明细表编号：2注：后附设计变更通知单份第册第页消火栓灭火系统技术交底记录编号：3第册第页消火栓灭火系统施工技术核定单编号：4第册第页消火栓灭火系统施工组织设计（方案）编号：5注：如本页不够填写，可附后。

第册第页消火栓灭火系统开工报告编号：6页消火栓灭火系统设备、材料相关证件汇总表编号7注：各种证件整理附后。

第册第页消火栓灭火系统设备开箱检查记录编号：8第册第页消火栓灭火系统材料检查记录编号：9第册第页消火栓灭火系统阀门抽样检查试验记录编号:C-2消火栓灭火系统管道安装检查记录编号:C-3第册第页第册第页消火栓灭火系统管道支架制作安装检查记录编号:C-4消火栓灭火系统管道试压记录编号:C-5第册第页消火栓灭火系统管道冲洗记录编号:C-6消火栓灭火系统管道防腐记录编号:C-7消火栓灭火系统管道保温记录编号:C-8消火栓系统消防配电线路敷设检查记录编号：10消火栓系统消防配电线路隐蔽验收记录编号：11第册第页消火栓灭火系统水源设施安装检查记录编号：C-10第册第页消火栓灭火系统水泵安装检查记录编号：C-11第册第页消火栓灭火系统稳压装置安装检查记录编号：C-12第册第页消火栓灭火系统消火栓箱安装检查记录编号：C-13第册第页续表编号：C-13第册第页消火栓灭火系统水泵试验记录编号：C-15第册第页消火栓灭火系统稳压装置试验记录编号：C-16第册第页消火栓灭火系统启泵按钮启泵试验记录编号：C-17续表编号：C-17第册第页消火栓灭火系统屋顶放水试验记录编号：C-18第册第页消火栓灭火系统调试报告编号C-19第册第页消火栓灭火系统自检报告编号C-20第册第页续表编号：C-20第册第页消火栓灭火系统竣工报告编号：12第册第页消火栓灭火系统设备移交清单编号13第册第页。

室外消火栓系统管道试压、冲洗案目录一、工程概况 (2)二、管道试压 (2)三、管道冲洗 (4)四、试压、冲洗所用临时材料、阀门及设施 (5)五、安全措施 (6)七、试压、冲洗工作联络小组 (7)八、施工进度计划表 (8)九、附图 (6)一、工程概况净循环供水管XH1、回水管XH2均从1C列104线到142线，共954米，该循环管路共46个TOP 点支管，在117线与循环水站供回水管连接，管道试压连接架空供回水管，与循环水站泵出口管路连接同时试压，试压合格后进行在线循环冲洗。

二、管道试压2.1 试压前的准备工作1 、首先检查架空循环管路、循环水站中管道、阀门等是否已按施工图全部施工完毕，管道支架、管卡等是否牢固，尤其是固定支架的检查一定要经过专人进行确认，无误后才能具备试压条件。

2、临时管路的连接、阀门堵板安装。

3、清扫试压现场，对与试压无关的部件、杂物等应清除试压现场之外。

4、对试压现场应用安全绳围好，设置警示牌由专人进行监护。

5、对于整条试压管线，应有专人持对讲机来回巡视，及时联络情况，保证试压安全。

6、各施工班组应派有专人对所在施工区域的放气阀、TOP点阀进行操作、监护。

7、试压区域，各操作阀门应挂牌警示，禁非试压操作人员进行操作。

2.2 试压的技术要求1 、管道安装完毕后，需要对照图纸自查，并经监理确认能进行试压工作。

2、每个试压环路的管道至少有2块经校验的压力表，其精度等级不得低于1.5级，其压力表刻度为最大刻度值的1.5~2倍。

3、对试压用的压力泵、临时管路、阀门、法兰等应准备齐全，并连接到位。

4、各班应针对自己所负责的施工区域，安排好人员的配备，对试压过程中出现的问题能及时发现和解决。

5、管道试压过程中如有渗漏现象做好标记，泄压后可进行操作，不得带压处理。

消除缺陷后重新试压。

2.3系统的试验压力注：表试验介质仅作参考，选择种试验介质根据工程实际确定。

2.4净循环水系统管道试压（见附图）净循环供水管XH1、回水管XH2均从1C列104线到142线，共954米，该循环管路共46个TOP点支管，14个排气阀。

管道功能性试验一.强度严密性试验1.消防管道宜分层试压，上水时最高点要有排气装置，高低点各装一块压力表，上满水后检查管网有无渗漏，在升压时如出现渗漏时应做好标记，卸压后处理，必要时泄水处理。

2、试压用的压力表不少于两只；精度不低于1.5级，量程应为试验压力的L5~2倍。

3、对不能参与试压的设备、仪表、阀门及附件应加以隔离或拆除。

4、强度试验的测试点应设在系统管网的最低点。

对管网注水时，应将管网内的空气排净，并应缓慢升压。

消火栓支管的试验压力为0.6Mpa,消火栓系统及喷淋管道试验压力为1.4Mpa o5、达到试验压力后，消火栓系统干、立、支管道稳压10分钟,压力降不大于0.02Mpa;系统试压稳压2小时，管道及各连接点应无渗漏。

6、达到试验压力后，喷淋系统管道稳压30分钟，目测管网应无泄露和变形，且压力降不应大于0.05Mpa o7、预作用系统水压试验合格后，进行气压试验；试验介质采用氮气或压缩空气，试验压力为0.28Mpa,稳压24h压力降不大于0.01Mpa为合格。

二、管道冲洗试验1.消防管道在试压完毕后可连续做冲洗工作，冲洗前向将系统中的流量减压孔板过滤装置拆除，冲洗水质合格后装好，冲洗出的水要有排放去向，不得损坏其他成品。

2、管网冲洗所采用的排水管道，应与排水系统可靠连接，其排放应畅通和安全。

排水管道的截面积不得小于被冲洗管道截面面积的60%o3、管网冲洗的水流速度不宜小于3m∕s,其冲洗强度应达到消防时的最大设计流量。

管网冲洗应连续进行，当出口处水的颜色、透明度与入口处水的颜色一致时，冲洗方可结束。

4、管网冲洗的水流方向应与灭火时管网的水流方向一致。

管网冲洗结束后,应将管网内的水排除干净,必要时可采用压缩空气吹干。

三、严密性试验1.消火栓系统在强度试验合格后将压力降至工作压力，进行检查应不渗不漏。

2、喷淋系统严密性试验应在水压强度试验和管网冲洗合格后进行，试验压力应为设计工作压力，稳压24小时，应无泄漏。
