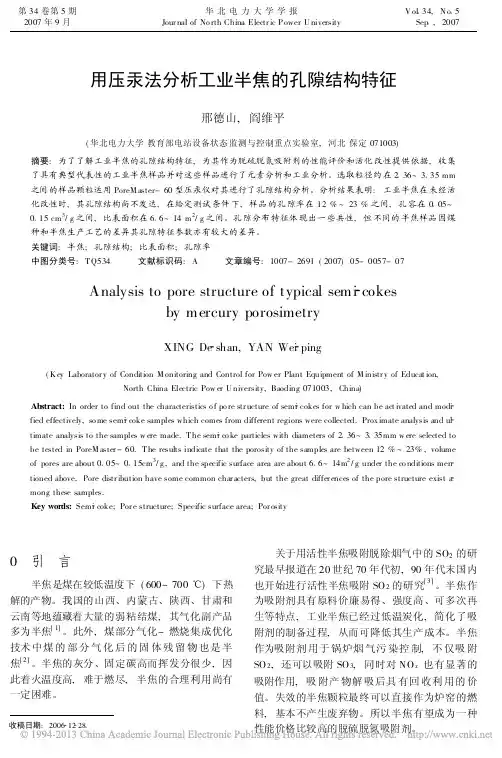

用压汞法分析工业半焦的孔隙结构特征邢德山,阎维平(华北电力大学教育部电站设备状态监测与控制重点实验室,河北保定071003)摘要:为了了解工业半焦的孔隙结构特征,为其作为脱硫脱氮吸附剂的性能评价和活化改性提供依据,收集了具有典型代表性的工业半焦样品并对这些样品进行了元素分析和工业分析。
选取粒径约在2 36~3 35mm 之间的样品颗粒运用PoreM aster-60型压汞仪对其进行了孔隙结构分析。
分析结果表明:工业半焦在未经活化改性时,其孔隙结构尚不发达,在给定测试条件下,样品的孔隙率在12%~23%之间,孔容在0 05~ 0 15cm3/g之间,比表面积在6 6~14m2/g之间。
孔隙分布特征体现出一些共性,但不同的半焦样品因煤种和半焦生产工艺的差异其孔隙特征参数亦有较大的差异。
关键词:半焦;孔隙结构;比表面积;孔隙率中图分类号:T Q534 文献标识码:A 文章编号:1007-2691(2007)05-0057-07Analysis to pore structure of typical semi cokesby mercury porosimetryXING De shan,YAN Wei ping(K ey Laborator y of Condition M onitoring and Control for Pow er Plant Equipment of M inistr y of Educat ion,North China Electric Pow er U niversity,Baoding071003,China)Abstract:In order to find out the characteristics o f po re str ucture of semi cokes for w hich can be act ivated and modi fied effectively,so me semi coke samples which comes from different regions were collected.Prox imate analysis and ul timate analysis to the samples w ere made.T he semi co ke particles with diameters of2 36~3 35mm w ere selected to be tested in PoreM aster-60.T he results indicate that the porosity of the samples are between12%~23%,volume of pores are about0 05~0 15cm3/g,and the specific surface area are about6 6~14m2/g under the co nditions men tioned above.Pore distr ibution have some common char acters,but the great differ ences of the pore structure exist a mong these samples.Key words:Semi coke;Por e structure;Specific surface area;Por osity0 引 言半焦是煤在较低温度下(600~700 )下热解的产物。
混凝土压汞法混凝土压汞法是一种常用的测试方法，用来测定混凝土材料中的孔隙结构和孔隙度。
本文将从原理、操作步骤、注意事项和应用领域等方面介绍混凝土压汞法。
首先，混凝土压汞法的原理是基于艾奥特-沙利文方程，根据在孔隙中施加的压力来计算孔隙的体积。
通过压汞实验，可以获得混凝土材料中具有不同孔隙大小和形状的孔隙分布情况，进而了解混凝土的孔隙结构特征。
操作步骤方面，首先需要制备混凝土样品，并保证其表面平整。
然后，将样品放置在真空密封设备中，以除去孔隙中的气体。
接着，通过施加不断增加的压力，使压汞仪进入混凝土的孔隙中。
在每次施加压力后，需要等待足够长的时间，以确保汞完全填充孔隙。
最后，使用压力计测量施加的压力，并记录下相应的岛城汞量。
在进行混凝土压汞法实验时，需要注意以下事项。
首先，应选择适当的汞压力范围，以确保足够的汞能够填充进孔隙中。
同时，操作人员应严格遵守实验室安全规范，避免对人身安全造成危害。
此外，操作过程中要小心操作，避免损坏设备或样品。
混凝土压汞法在建筑材料领域具有广泛的应用。
首先，它可以用来评估混凝土材料的质量和性能。
通过测定孔隙结构和孔隙度，可以判断混凝土的抗渗性能、强度、耐久性等指标，为工程设计提供参考。
此外，在混凝土材料的研究和开发过程中，混凝土压汞法也是评估新材料性能的有效手段。
综上所述，混凝土压汞法是一种重要的测试方法，通过测定混凝土孔隙结构和孔隙度，可以评估混凝土材料的性能。
在实验操作过程中，需要注意操作规范和安全事项。
这一方法在建筑材料领域具有广泛的应用，为工程设计和新材料研发提供了有力支持。
压汞数据孔隙分布一、压汞实验原理及仪器1. 压汞实验原理压汞实验是利用压汞仪器对样品进行一定压力条件下的吸附和脱附实验，通过测量吸附和脱附过程中样品的体积变化，从而得到样品孔隙结构的相关参数。
当样品与汞接触时，汞的表面张力会使其在孔隙中形成一定的曲率，从而可以根据汞的压入量来确定孔隙的大小和分布。
2. 压汞仪器常用的压汞仪器包括自动压汞仪、手动压汞仪等。
自动压汞仪器通常具有加热、走样、压汞等功能，可以实现对样品自动的多次吸附和脱附实验。
手动压汞仪器则需要手动进行样品的吸附和脱附过程。
无论是自动压汞仪还是手动压汞仪，都需要保证实验条件的稳定性和准确性，以得到可靠的数据。
二、压汞数据的获取方法1. 样品预处理在进行压汞实验前，需要对样品进行一定的预处理。
对于多孔材料，通常需要将其干燥或者去除其中的一些组分，以保证实验数据的准确性。
另外，在进行压汞实验前还需要对样品进行表面处理，保证其表面的光滑度和洁净度。
2. 实验过程在进行压汞实验时，首先需要将样品放置在压汞仪器中，并严格控制实验条件，如温度、压力等。
然后通过加压和减压的方式，对样品进行吸附和脱附过程，通过测量样品的体积变化，得到吸附和脱附曲线。
最后，通过曲线的分析，可以得到样品的孔隙分布和表面积等参数。
三、压汞数据的分析与应用1. 数据分析压汞数据通常以吸附和脱附曲线的形式呈现，通过对曲线的分析可以得到一系列的孔隙参数，如比表面积、孔隙体积、孔隙分布等。
在进行数据分析时，通常会采用一些常用的模型，如BET模型、DFT模型等，以求得样品的孔隙参数。
2. 应用领域压汞数据对于材料科学、环境科学、地质学等领域都有重要的应用价值。
在材料科学领域，压汞数据可以帮助研究人员了解样品的孔隙结构、孔隙大小分布等重要参数，为材料的设计和制备提供重要依据。
在环境科学领域，压汞数据可以帮助研究人员了解土壤、岩石等天然材料的孔隙结构和某些环境物质的吸附特性，为环境污染物的去除和修复提供重要依据。
压汞法研究岩心孔隙结构特征马文国;王影;海明月;夏惠芬;冯海潮;吴迪【摘要】The artificial cores are widely used in the various types of oil displacement experiments. According to the pore structure characteristics of the artificial cores and natural cores, the natural cores and artificial cores with different permeability are selected for conventional mercury penetration experiment. The pore structure characteristics parameters are studied and the pore volume and pore-throat ratio of different pore radius intervals are analyzed. The pore structure characteristics of the artificial cores and natural cores are givea The result shows that the pore structure of the high permeability artificial cores and the natural cores are close, the great mass of the pore volume distributes in the pore radii from 5 μm to 20μm. For the artificial cores with mid-lower permeability, the pore volume proportion is less than the natural cores in the small pore. So there are some differences for the pore structure between artificial cores and the natural cores with mid-lower permeability.%人造岩心广泛用于各类驱油实验,针对人造岩心与天然岩心的孔隙结构问题,选取不同渗透率的人造岩心及天然岩心进行常规压汞实验,研究了表征岩石孔隙结构特征的各项参数,分析了不同孔隙半径区间的孔隙体积及孔喉比等特点,给出了人造岩心和天然岩心的孔隙结构特征.研究结果表明,高渗透率的人造岩心与天然岩心的孔隙结构相近,孔隙体积大部分集中在半径区间为(5μm,20 μm]；而中低渗透层的人造岩心,在孔隙半径较小区间的孔隙体积所占比例小于天然岩心的,孔隙结构有一定差异.【期刊名称】《实验技术与管理》【年(卷),期】2013(030)001【总页数】4页(P66-69)【关键词】岩心孔隙结构;压汞实验;毛管压力曲线【作者】马文国;王影;海明月;夏惠芬;冯海潮;吴迪【作者单位】东北石油大学教育部提高油气采收率重点实验室,黑龙江大庆163318【正文语种】中文【中图分类】TE357.4近年来人们对岩石系的孔隙结构进行了大量研究，蒲秀刚等［1］，通过扫描电镜和常规压汞实验，研究了岩石孔渗参数和储层孔隙结构参数之间的定量关系。
用压汞资料计算储层孔隙度下限和原始含油饱和度摘要:以M油田4口井同一层组的26块岩心的压汞与物性分析资料为基础,总结了利用压汞曲线,应用J函数、purcell思想计算储层孔隙度下限和等效高度法计算原始含油饱和度的过程,通过与阿尔奇公式计算得到的原始含油饱和度对比,该方法应用效果良好,取得了较为满意的解释结果。
关键词:压汞J函数孔隙度下限含油饱和度经典油气成藏学说认为,储层油气驱动力与岩石毛管压力的相对平衡,就决定了储层油水分布现状,驱动力和毛管压力达到平衡的过程,就是油气在上浮力的作用下,不断克服地层毛管压力,驱替原始孔隙中的水而占据孔隙的过程。
实验室中,压汞法就是类似于油气藏形成过程中的油驱水的过程。
用压汞法测得毛管压力曲线,可以用来研究岩石样品的孔喉分布以及孔渗情况,确定储层类型及地层原始含油饱和度。
特别是在油基泥浆取心等第一手资料较少的情况下,利用毛管压力资料求原始含油饱和度尤其重要。
1 J函数和平均毛管压力曲线通常单块岩心毛管压力曲线只能表征地层某一深度点的孔喉结构特征,但如何表征整个油藏的特征呢,可以用多块岩心毛管压力曲线,用J函数的方法,它可以消除油藏中孔隙度、渗透率等的非均质性对毛管压力造成的影响[1],具体对M油田4口井共26块岩心压汞资料的处理过程如下:(1)分别求每块样品的J函数曲线。
利用J函数公式:式中:为“J”函数,无因次量;为汞饱和度;为表面张力,;Pc为测量毛管压力,MPa;为孔隙度,小数;K为渗透率,;为润湿接触角(对水湿油层=0);参数:(根据原始资料计算得到);r为某压力点对应的孔喉半径()。
根据式:(1)就可以求得每块样品的J函数曲线。
(2)对所有样品的J函数曲线做叠加处理。
做岩心J函数值与汞饱和度的交会图,并对J函数曲线做进一步处理,将排驱压力以外对应的汞饱和度小于20%的数据点舍弃,能获得一条拟合效果较好的J函数曲线计算公式。
经过J函数处理之后,使得原来比较分散的毛管压力曲线基本上能汇集到一起,这就说明了所研究区块储层的渗流特性受孔渗的影响是有规律可循的。
压汞仪实验指导书1. 实验目的：混凝土是由粗骨料、细骨料、水泥水化颗粒、未水化水泥颗粒、孔隙和裂纹等不同组分组成的水泥基复合材料，是一种多孔的、在各尺度上多相的非均质复杂体系。
孔结构对混凝土的渗透性和强度等宏观性能有重要影响。
压汞法（mercuryintrutionporosimetry ）测孔是研究水泥基复合材料孔结构参数(如孔隙率、孔径尺寸和孔径分布)的一种广泛应用的方法，成功应用于许多关于硬化水泥浆和水泥砂浆体的研究，并取得了大量的成果，促进了混凝土材料科学的进步。
本实验的目的是了解压汞仪工作原理；掌握压汞仪操作；并学会分析所测孔结构数据。
2压汞仪工作原理：通过加压使汞进入固体中，进入固体孔中的孔体积增量所需的能量等于外力所做的功，即等于处于相同热力学条件下的汞-固界面下的表面自由能。
而之所以选择水银作为试验液体，是根据固体界面行为的研究结论，当接触角大于90度时，固体不会被液体润湿。
同时研究得知，水银的接触角是117度，故除非提供外加压力，否则混凝土不会被水银润湿，不会发生毛细管渗透现象。
因此要把水银压入毛细孔，必须对水银施加一定的压力克服毛细孔的阻力。
通过试验得到一系列压力p 和得到相对应的水银浸入体积V ，提供了孔尺寸分布计算的基本数据，采用圆柱孔模型，根据压力与电容的变化关系计算孔体积及比表面积，依据华西堡方程计算孔径分布。
压汞试验得到的比较直接的结果是不同孔径范围所对应的孔隙量，进一步计算得到总孔隙率、临界孔径（临界孔径对应于汞体积屈服的末端点压力。
其理论基础为，材料由不同尺寸的孔隙组成，较大的孔隙之间由较小的孔隙连通，临界孔是能将较大的孔隙连通起来的各孔的最大孔级。
根据临界孔径的概念，该表征参数可反映孔隙的连通性和渗透路径的曲折性）、平均孔径、最可几孔径(即出现几率最大的孔径)及孔结构参数等。
图1 毛细孔中汞受力情况若欲使毛细孔中的汞保持一平衡位置，必须使外界所施加的总压力P 同毛细孔中水银的表面张力产生的阻力P 1相等，根据平衡条件，可得公式; 2P 2cos s r p P r ππσθ==-22cos r p r ππσθ=-只有当施加的外力P ≥ Ps 时，水银才可进入毛细孔，从而得到施加压力和孔径之间的关系式，即Washburn 公式:3实验用原材料、仪器及操作步骤和注意事项：美国产PoreMaster-33全自动压汞仪，天平，脱脂棉，镊子，汞，液氮，硫磺，酒精 美国产PoreMaster-33全自动压汞仪主要技术指标：孔分布测定范围孔直径为微米；从真空到33000psia 可连续或步进加压。
用压汞法和氮吸附法测定孔径分布及比表面积微孔测定?技术报告用压汞法和氮吸附法测定孔径分布及比表面积作者简介:田英姿女士,主要从事造纸与环境化工工业过程的污染分析与控制研究工作.田英姿陈克复(华南理工大学造纸与环境工程学院,广州,510641)摘要:压汞法和BET氮吸附法是目前测定孔径分布及比表面积最基本的两种方法.利用Poremas—ter33型压汞仪与Autosorb一3B型氮气吸附仪测定木材,原纸,活性炭纤维纸,纳米级SiO:粉末以及硅藻土,可以全面准确地了解其孔径分布状况及比表面积大小.关键词:压汞法;氮吸附法;孔径分布;比表面积中图分类号:1,s77文献标识码:B文章编号:0254—508X(2004)04-0021-03木材是一种天然高分子多孔材料.以木材为原料制成的原纸,同样具备了多孔的性质.纸浆与活性炭纤维混合处理后抄造出的活性炭纤维纸ACFP(Activated CarbonFiberPaper),孔隙率及比表面积比原纸都有非常大的提高.孑L隙率和比表面积的大小决定着纸的各项物理性能,这些指标的准确测定,为功能纸的开发应用创造了条件.SiO粉末是一种新型多孑L材料,具有密度低,比表面积大,孑L隙率大等特点,可应用于造纸涂料,橡胶等行业.样品比表面积,孔隙率等相关指标的测定技术发展很快,压汞法和氮吸附法是目前测定技术中最基本也是应用最广泛的方法.本文采用这两种方法测定了木材,原纸,活性碳纤维纸,纳米级SiO粉末及硅藻土的孑L隙率和比表面积的大小,测定结果表明,不同功用的不同材料,应采用不同的测定方法.1测定原理1.1压汞原理本实验采用美国Quantachrome生产的Poremas—ter33孔径测定仪,其基本原理是压汞法.在真空条件下将汞注入样品管中,然后将样品管放入高压站进行分析,最高压力为227.5MPa.汞是液态金属,它不仅具有导电性能,而且还具有液体的表面张力,正因为这些特性,在压汞过程中,随着压力的升高,汞被压至样品的孑L隙中,所产《中国造纸》2004年第23卷第4期生的电信号通过传感器输入计算机进行数据处理,模拟出相关图谱,从而计算出孔隙率及比表面积数据.在测定中假设孔为圆柱状,孔径为r,接触角为0,压力为P,汞的表面张力为,孔的长度为,J,注入汞的体积变化为A V,孔的表面积为Js.则压力与孑L面积的关系为:p1Tr2,J=21TrL/cos0=p?A V(1)由(1)可推出r:一2y/cosO一(2)P孑L的表面积与将汞注满相应孑L隙的所有空间所需压力的关系式为:Sy/cosO=pA V由上式推出:Js=l_(3)如果y/cosO不变(一般=0.48J/m2,0=140.)则有JsJ.pd(4)孑L隙率=lOO(+_V a-Vb)(5)式中,a——在任何压力下注入汞的体积%——汞注入后稳定状态下的体积c——测定中最大压力下的汞体积由(2)式可知孑L径r与压力P成反比.由(4)式, (5)式可知待测样品的比表面积和孔隙率的大小均与注入汞的体积有关.由孑L径即可推算出比表面积.收稿日期:2003—11-26(修改稿)2l?技术报告1.2氮吸附原理1-2.1多层吸附原理美国Quantachrome公司生产的Autosorb-3B自动氮吸附仪,采用容量法,以氮气为吸附介质,在液氮温度(77K)下,N分子进入待测样品中产生多层吸附.在样品内部多个点上的力能够达到平衡,而在样品的表面则不同,有剩余的表面自由能,因此当N分子与样品的表面接触时,便为其表面所吸附.吸附的机理为微孔填充,填充的过程为在孔壁上一层又一层地筑膜.1.2.2BET公式计算待测样品的比表面积采用BET公式.假设a为吸附量,为单分子层的饱和吸附量,p/p.为N的分压比,C为第一层吸附热与凝聚热有关常数,P.为饱和蒸气压,为样品质量.则BET公式为:=击+p/pV(popVV.(6)d)mC.mC”在(1)式中:p.一般选择相对压力在0.05-0.35范围内,仪器可以测得值,根据(6)式将p/V(p.-p)对p/p.作图,得一直线,此直线斜率口:,截距6=l一,从而可换算出:Vm=l/(a+b).最后根据N分子截面积0.162nm及阿伏加德罗常数(6.02x10∞),可推出样品的比表面积(mE/g)=4.36V.,/W.根据毛细凝聚模型BJH法,可推断出孔半径r=一2roVm/RTIno)+0.354(-5/1n/po))1.3两种测定原理的比较(1)孔的定义范围:半径大于50nnl为大孔;2～50nlIl为中孔,小于2nm为微孔.Poremaster33理论上测定的孔径为6.4nm～426Ixm,实际上,对纳米级孔的测定是不准确的,因为在高压下,许多都会变形甚至压塌,致使结果偏离理论值.与压汞法相反,氮吸附法可测中微孔,而对大孔的测定会产生较大的误差.(2)压汞法不仅可测得大孔的比表面积,而且还可测样品的孔隙率及孔径分布状况,操作简单,迅速.而氮吸附法能给出中22?微孔的比表面积及孔径分布,但仪器的平衡时间会较长,测试时间较长(>5h).2实验部分2.1实验仪器Poremaster33压汞仪(美国产);Autosorb一3B自动吸附仪(美国产).2.2实验材料木材马尾松木,烘干,称取1.5131g待用.原纸采用马尾松木浆在抄片器上抄片,烘干,称取0.0984g待用.活性炭纤维纸采用沥青基活性炭纤维,BET比表面积为1260mVg,通过聚丙烯酰胺分散后加入马尾松木浆(打浆度为23.SR),搅拌使其均匀混合后抄片,烘干,称取0.0526g待用.纳米级SiO:粉末平均粒径19.141m.烘干,称取0.2775g待用.硅藻土烘干,称取0.4981g待用.2.3实验结果与分析压汞法和氮吸附法测定结果分别见表1,表2.由表1分析得出,木材,原纸,硅藻土随压力的增加,注入汞量的变化越来越小,说明孔径越来越小,孔数量越来越少.中,微孔少,适合用压汞法测量.ACFP随着压力的增加,注入汞的体积增大,说明其中含有大表1压汞法测定结果注in为注人汞的质量(g,注汞后称量),注人汞的体积为单位质量的体积.ChinaPulp&PaperV o1.23,No.4.2004表2氮吸附法比表面积测定结果比表面积/m?g相对压力——一——木材原纸ACFPSiO粉末硅藻土0.05320.5275.6976.9708.21208.00.1322.1275.6975.570031208.00.15328.32779979.0712.21215.30.20328.32808980571801215.30.25328.5280.0980573011215.0O.30328-3280.9980.573011215.5O.35328.3281.O980.573011215.5量中,微孔,压汞法无法满足其微孔测定要求,只能用氮吸附法;SiO:粉体采用压汞法无法测定,因为其不含有大孔而含大量中,微孔,适合氮吸附法.由表2可以看出,氮吸附法能准确得出中,微孔的比表面积,同时也可根据相对压力及所对应的比表面积变化情况来定性地判断其孔径的分布状况:在相应压力的变化范围内,随着压力的不断升高,比表面积变化幅度不断增大,则表明存在大量微孔.所以对于样品的测定要根据需要选择测定方法,中,微孔样品选择氮吸附法进行测定,大孔样品的分布选择压汞仪来测定.3结语3.1对于木材,原纸,ACFP,纳米级SiO:粉末,硅藻土技术报告的测定结果表明,这类物质中存在大量孔隙,其本身具有收容同数量级结构单元的固有空间,因此为其改性及与无机纳米材料的复合研究指明了方向.3.2对于木材,原纸,ACFP,纳米级SiO:粉末,硅藻土的测定结果表明,其大孔隙和大比表面积可作为新型吸附分离功能性材料,对其结构与性能的测定为进一步研究其功能化和复合化打下了基础.3.3对于木材,原纸,ACFP,纳米级SiO:粉末,硅藻土的测定结果表明,要了解孔径分布及大孔的比表面积用压汞法较好,要了解样品(一般认为体积平均粒径在100m以下)中,微孔孔径,孔径分布及比表面积最好用氮吸附法.参考文献[1]PoremasterOperationManual—mercuryPorosimetryAnalyzer.Quan —tachromeInstruments,03—05—02RevD[2]Autosorb一3BSurfaceAreaandPoresizebyGasSorptionOperationManu—al,QuantachremeInstruments[3]马智勇,杨小平,等.活性炭纤维纸的制备及结构性能研究[J].北京化工大学,2000,4(27)[4]邱坚,李坚.纳米科技及其在木材中的应用前景(I)[J].东北林业大学,2003,1(31)[5]许珂敬,等.多孔纳米SiO微粉的制备与表现[J].硅酸盐通报, 2001.1 DeterminationofPoreSizeDistributionandSurfaceAreaofSeveralMaterial sUsingMercuryPorosimetryandGasAdsorptionTIANYing--ziCHENKe--fu (CollegeofPaperandEnviromemEngineering,SouthChinaUniversityofTe chnology,Guangzhou,GuangdongProvince,510641)Abstract:Poresizedistribution(PSD)andsurfacearea(SA)areimpo~antphy sicalcharacteristicsformaterialapplication.Severalanalytica1 methodscanbeusedtodeterminePSDandSAofmaterialsbygasadsorptionan dgaspermeametry.Inthispaper,twomethodswereused todeterminethePSDandSAofseveralkindsofmaterialssuchaswood,paper, aciivedcarbonfiberpaper,SiO2nano—particlesanddi.atomite.Theresultsindicatedthatmercuryporosimetrymethodisbetterforth ePSDandSAmeasurementofthematerialswiththeaDer_ tureslargerthan50nm,whilegasadsorptionissuitableforthematerialswithth eape~uressmallerthan50nmorthepowderwiththeparti—clesizesmallerthan100nm.Keywords:poresizedistribution;surfacearea;mercuryporosimetry;gasads orption圆(责任编辑:赵场宇)欢迎投稿欢迎订闻欢迎刊登《中国造纸》2004年第23卷第4期‘广告23?。
压汞实验的应用原理1. 什么是压汞实验压汞实验是一种常用的化学实验方法，用于测量材料的孔隙体积和比表面积。
它通过测量在一定压力下，汞在材料孔隙中的充填量，进而推算出孔隙体积和比表面积。
2. 压汞实验的原理压汞实验基于到一个基本原理，就是洛伦兹-门德尔松方程。
根据这个方程，汞在孔隙中的充填量与孔隙体积成正比。
具体而言，当汞静止时，孔隙内的汞在竖直方向上受到的压力由重力和大气压力共同作用。
而如果施加额外的压力，汞会侵入更小的孔隙中，增加充填量。
根据洛伦兹-门德尔松方程，充填量与施加的额外压力成正比。
3. 压汞实验的步骤进行压汞实验的一般步骤如下：1.制备样品：首先需要制备一个具有孔隙的材料样品，例如多孔滤膜、多孔陶瓷材料等。
2.准备压汞仪器：准备一台压汞仪器，其中包括压汞笔、压力计、温度计等设备。
3.设置实验条件：根据实验要求，设置汞的压力、温度等条件。
4.开始实验：将样品置于压汞仪器中，使用压汞笔施加额外的压力，记录汞的充填量。
5.分析数据：根据实验结果得到的充填量数据，通过洛伦兹-门德尔松方程计算出孔隙体积和比表面积。
6.结果解读：根据计算结果，分析样品的孔隙结构特征和材料性能。
4. 压汞实验的应用压汞实验广泛应用于材料科学和化学领域。
下面介绍一些主要的应用领域：4.1 孔隙体积测量压汞实验可以用于测量材料的孔隙体积。
这对于许多材料来说非常重要，例如多孔材料的孔隙体积决定了其吸附、分离和传递性能。
4.2 比表面积分析通过压汞实验可以计算材料的比表面积，这是一种评估材料表面活性和反应性的重要指标。
比表面积可以影响材料的催化活性、吸附性能等。
4.3 孔隙结构研究压汞实验可以通过测量汞充填量的变化来研究样品的孔隙结构。
通过分析充填量与压力的关系，可以获得孔隙尺寸和分布的信息。
4.4 纳米孔隙材料研究压汞实验对于纳米孔隙材料的研究具有重要意义。
纳米孔隙材料的特殊结构和性能使其在许多领域具有广阔的应用前景，如催化剂、吸附剂、气体分离等。
材料孔隙结构测试技术一压汞法理论研究2011年第1期Number1in2011材料孔隙结构测试技术一压汞法韩瑜,郭志强,王宝民(大连理工大学建设工程学部,辽宁大连116024)摘要:多孔材料的物理性能,特别是强度和耐久性,主要取决于材料的孔隙结构.因此,评估多孔材料的孔隙结构特征对于全面准确地了解材料的物理性能具有重要的意义.压汞法是研究材料孔隙结构的重要方法之一,而压汞仪是主要仪器.本文结合实践操作经验,对AutoPore1V9500压汞仪的操作方法,试验注意事项进行了总结,希望能为读者进行压汞试验提供借鉴和参考.关键词:孔结构;测试技术;压汞法Materialporestructuretestingtechnique一一MeuryPorosimetryHANYu,GUOZhiqiang,WANGBaomin (FacultyofInfrastructureEngineering,Dalianl/niversityofTechnology,Dalian116024,Chi na)Abstract:Thephysicalproperties,especiallythestrengthanddurabilityoftheporousmateria ls,mainlydependonthemalerialporestructure.Therefore,evaluatingtheporestructurecharacteristicsoftheporousmaterialsisex tremelysignificantforthecomprehensiveand accurateunderstandingofmaterialphysicalproperties.MercuryPorosimetryisoneofthemo stvitalmethodstotestmaterialporestructure, biningwiththepracticalexperience,th eauthorsummarizestheoperatingmethods andexperimentalprecautionsofAutoPoreIV9500MercuryPorosimeter.Hopetoprovidereade~withthereferencefortherelevantexperiments.Keywords:Porestructure;Testtechnology;MercuryPorosimeterU刖吾压汞仪是利用压汞法测定材料内部微观气孔结构的先进仪器设备,具有所需样品量小,测试结果准确和重复性好等优点.压汞仪可用于分析粉末或块状固体的孑L尺寸分布,孑L隙率,总孔体积,总孔面积,样品表观密度和密度等,已直接用于检测水泥,陶瓷,混凝土,耐火材料,玻璃等无机非金属材料以及金属和部分有机材料内部微观气孔的分布状态;压汞仪还可用于研究材料内部微观气孔结构对材料性能的影响规律等领域.目前大多数压汞仪采用美国MIC(Micromertics)公司生产的AutoPoreIVSeries压汞仪.可测试储油岩,耐热材料,树脂,颜料,碳黑,催化剂,织物,皮革,吸附剂,药物,薄膜,过滤器,陶瓷,纸,燃料电池和其他粉末或块状固体,获得开放孔和裂隙的孑L尺寸分布,总孔体积,总孔面积,样品堆/真密度,流体传输性等物理性质.最大压力3.3万磅(228MPa),孔径测量范围5.5llm～360gm,有一个高压和两个低压站,进汞和退汞的体积精度小于0.1.1压汞法的基本原理压汞法的实质是把粉末体或多孔体通孔中的气体作者简介:王宝民(1973～),大连理工大学建筑材料研究所所长,副教授,博士. Email:***************.en15?混凝土技术ConcreteTechnology抽出,然后在外压作用下使汞填充通孔.压入多孑L材料的汞量与孑L径大小及分布情况有关.压汞压力与孑L径大小有关.定性地说,孔越小所需压汞压力也越大,反之亦然.也就是通常所说的高压NsI,~L,低压测大孔.压汞法首先是由里特fH.L.Ritter)和德列克(L_C.Drake)提出来的.它基于水银对固体表面的不可润湿性,要在外部压力作用下才能挤入固体小孑L,因此外部压力就可作为孔大小的量度.压汞法分析多孔固体材料的孔径分布在原理上是十分简单的,分为低压分析,高压分析两步.一般的程序是:首先要干燥样品试块,使得孑L隙中不含水分,然后称重,装入试管中,抽真空,利用管中的真空状态产生的负压导入水银,使试管充满水银.水银虽然呈液体状态,但它却不会像普通液体那样渗透到水泥试块中,因而只有当施加足够的压力时水银才会被注入试块的孔隙中去.进行高压分析时压汞仪以一种步进式的方式对水银施加压力,每一次步进加压所注入的水银由设备自动监控.一系列的步进压力值和对应的水银注入量为孔隙分布计算提供了基本数据.然而这些数据本身对孔隙分布的情况提供不了任何信息,要获得孔隙分布的信息,首先要建立一个合适的物理模型,常用的模型是圆柱型孑L隙模型,如图1所示.图1圆柱形孑L隙模型它要求:(1)试块所有的孔隙都是圆柱型的;(2)所有孔隙均能延伸到试块的外表面,从而和外部的水银相接触.着名的washburn公式就是基于这种圆柱型孔隙模型的,对于符合圆柱模型的多孔体系,可以用该公式来估算柱型孔隙的直径,该公式建立了注入水银所需的压力和孔隙直径之间的关系为:d=-4rcosO/P式中:d是被压入水银的柱状孔隙的直径;r是水银的表面张力;0是水银和样品表面的接触角;P是施加的压力.事实上除了人为特别加工处理的材料外,很少有材料符合这样的模型.这就意味着,基于washburn公式,用压汞仪采集的数据计算得来的孔隙分布和实际情况相去甚远,事实表明测得的大多数孔比他们的实际情况要sbl～2个数量级,而且用压汞仪数据得到的孔径分布曲线也只是反映了水银被注入的物理过程,并不由试样中实际的孔隙情况来控制.2压汞仪的试验方法2.1操作方法及注意事项压汞仪试验操作分为低压和高压过程两个部分.低压和高压分析的主要步骤总结如下:第一步:选择膨胀计;选择合适的膨胀计需要考虑以下方面:样品构成和形状;样品孔隙率;样品代表性和样品量.膨胀计有两种:粉末膨胀计和固体膨胀计.粉末膨胀计适合于粉末样品或颗粒物体,当直径大于25mm,长为25mm时,应放到固体膨胀计的头部.通常膨胀计的头部体积应满足最小的代表样品量体积.预估的样品孔体积不应超过90%或低于25%的毛细管体积. 如果样品已被测量过,就可以简单选择最佳膨胀计.第二步:称量样品及膨胀计组件;在称量前需要对样品提前进行预处理,在烘箱内烘干样品,在150~C或更高温度下烘干1h.一旦样品被烘干,就不要将样品重新暴露于大气中.加载样品时将膨胀计毛细管朝下,用手握住膨胀计,将样品慢慢倒入膨胀计头部.要使用真空密封酯涂抹在膨胀计头部的研磨了的玻璃表面上,真空密封酯为阿皮松高级密封酯(ApiezonH),使用低劣的密封酯,会带来漏汞和真空度问题.必须要三次称量膨胀计组件重量,分别为膨胀计的重量,膨胀计和密封脂的重量,膨胀计,密封脂,样品的总重量,膨胀计重量必须以这种方法称量,这样可以区别出密封酯的重量.因为每一次密封时,密封酯用量会不同.第三步:进行低压分析;首先安装膨胀计在低压分析口;安装时将薄薄的用真空密封脂(硅密封脂,"大牙膏状")在膨胀计杆的外侧涂抹约5em长,不要涂在杆的顶部,以免堵塞毛细管.需要编辑一个样品分析文件.确认钢瓶气体压力不低于200Pa,气体减压表设置为16?理论研究2011年第1期Number1in20110.25MPa,否则会带来分析误差或终止分析测试.从低压分析口卸载膨胀计时确认低压站内压力返回到接近大气压力,确认汞的排空指示灯亮.若排空指示灯不亮, 汞可能会从低压空中流出.第四步:进行高压分析;低压分析结束后不要停留很长时间,才进行高压分析,以免汞和样品接触,产生氧化影响分析结果.在打开高压仓前观察其内部压力值,确认其压力为常压.检查仓内高压油面,保证油面刚好位于仓内的台阶处,少了要加油.每一个高压分析应对应同一个样品的低压分析结束的文件,压汞仪会检查文件的统一性,如果错误,将出现报警,你可以继续或者取消分析.除此之外,还应注意以下问题:(1)加样时,样品的体积要小于样品管体积的三分之一;否则,若采样量大,油面会上涌.(2)汞池内汞液面距上端的高度要保持在1～3ram以内;氮气瓶内的压力保持在0.25～0.3Pa之间.(3)在开始测试样品前,必须要校正膨胀计,否则在测量结果中没有孔隙率.(4)在分析站状态栏目显示最大进汞体积百分比,当显示量sTEM小于25%或大于90%时,需要改变分析变量,第一,稍大的样品量可以提供更好的分辨率;第二, 改变毛细管体积.2.2试验结果分析利用压汞仪可以测量多孔材料的多种性质.其中包括总孔比表面积,中孑L直径(体积,面积),平均孔直径,松装密度,骨架密度,孔隙率等.以及这些物理量与压力以及孔直径的关系.由试验所测得的孔分布与孔Di竹erentialIntrusionVSD\IlIntrUS●on/一\}/0010O,00010,01.0101O00P0re00sizeO图2典型孑L分布图(微分式)径的关系如图2,图3所示. CumulativePoreAreaVSntrusionforPoresize;f』flativePoreArea|ali7/00P0re00size00Diameterfnm1图3典型孔分布图(积分式)除了在试验或者研究中常用的孔分布图外,压汞试验还可以测定多孔介质表面的分维.Friesen和Mikula 提出利用压力(P)和压人汞的体积(V)之间的关系:dV/dP～P确定分维数D.用这种方法,可以测定一系列煤微粒的分维.已增强的数据处理软件可进行弯曲度,渗透性,压缩性,孔喉比,不规则尺寸分布,Mayer—Stowe颗粒尺寸分布等数据处理.3讨论3.1存在问题及改进方法3.1.1测量准确性有待提高目前,国内不同单位的压汞仪对同种制品孑L径测试结果多不一致,有时甚至差别很大.这种差别除仪器的精度和计算时选取的常数值有差别之外,被测多孔材料本身的不均匀性也是导致这种差别的重要原因.如何考验一台压汞仪的测试数据准确性还没有统一的方法, 这应是多孔材料测试研究者要解决的一个问题.从统计学观点看,一台压汞仪通过大量测试有良好的重复性, 再与其它仪器测试结果进行对比,若能获得满意的结果,这台仪器的测试数据即是可用的.3.1.2基本假设存在缺陷对压汞法来说,一个基本的假设就是孔为圆柱形,且表面比较光滑,这样各处的接触角及表面张力可近似视为常数,这对于测定孔分布不会引起大的偏差.然而测定介质的表面分维,也就是要测定介质表面不光滑的程度,而且高压会引起孑L的塌陷,这些是否会对测量结17?混凝土技术ConcreteTechnology果产生影响.3.1.3存在水银封闭间隙现象试验分析时,样品被装入膨胀计中,当水银进入膨胀计并包裹整个样品时,由于样品粗糙和水银表面张力大,因此水银并不能完全填满样品表面的空隙.装样品的膨胀计壁与样品的间隙很小,在不大高的压力下,水银有时不能完全充满这些间隙,随着外加压力的升高, 水银才逐渐挤满这些间隙.这一现象被称作水银封闭间隙,并论述水银封闭间隙是指残留在样品粗糙表面与外包非润湿性水银之间的空隙体积,当压力增高时水银就完全地充填了这一空间,这一现象在试验中必须和同时发生的水银进入孔隙空间的现象区别开来.3.2提高测量准确性的方法washburn公式中的2个基本假定都和实际的情形相去甚远,尤其是第2个假设.另外,材料中不可避免的混有气泡,高压状态下额外空间的产生,这在分析结果中却无法体现出来.根据上述种种原因,在实际试验经验积累的基础上,本文对提高压汞仪测量的准确性提出了几点建议.(1)样品的制备,由于所要研究的实际对象在几何尺寸,数量上和试验需要的样品根本无法比拟,故样品的选取要具有代表性,为保证结果的稳定性,在试验中对同一对象至少应取3份样品分别进行试验分析.试验前应将试块在试验机上用高频荷载(如:22MPa/min)将其粉碎,使用高频荷载可以减少在粉碎过程中试块内裂缝的产生,保持试验样品和研究对象的相似性,粉碎后样品应在烤箱内保持温度105～110~C,烘烤24h或更长,以使样品完全失水维持恒重,然后在干燥器中冷却保存直到试验开始.(2)保证增,减压力的连续性和使用高精度计量方法计量微量汞体积是提高压汞仪测试水平的根本途径.(3)依据样品的疏松程度,设置合适的充汞压力,在不影响测试精度的前提下,尽量采用稍高一些的充汞压力,以尽量减少封闭间隙体积的存在.(4)粗糙程度是产生水银封闭间隙的主要原因,碳酸盐岩样品较之碎屑样品更光滑,其封闭间隙体积就要小些.此外,从试验还得知同样粗糙程度的样品;体积越大其封闭间隙体积就越大,可见样品表面粗糙程度及样品大小均与水银封闭间隙成正相关.过大过长的样品均会产生明显的触点效应,不规则的样品亦会产生额外的封闭间隙.样品要处理得尽量光滑,无伤痕,无明显缝洞.(5)密封条件对操作的影响很大,因此在操作的时候一定要保证整个操作系统的密封完全.四,结论材料的孑L隙结构特征是极其复杂的,为了研究和描述它,通常有效的试验方法是在不同的压力下将汞压入样品,测定并记录压力与对应的进汞量的变化关系,从而测出样品的孔隙结构特征,习惯称之为压汞法,完成测定任务的仪器便是压汞仪.目前国内外的压汞仪类型很多,结构各异,但其主要差别有两点:一是工作压力, 包括增减压力的方法,所用传递介质,最高工作压力,压力计量方法以及工作的连续性等;二是汞体积变化的测量方法.而保证增,减压力的连续性和使用高精度计量方法计量微量汞体积是提高压汞仪测试水平的根本途径.参考文献:[1]周花,戴李宗,董炎明.陈立富密封条件对压汞仪分析测试的影响[J].实验技术与管理,2009,6(26):42.45.[2]唐伟家,齐志强.用压汞仪测聚丙烯睛原丝微孔结构[J】.合成纤维工业,1984,1:29.31.[3]李跃,魏路线.改善压汞仪测量准确性的研究[J].国外建材科技,2004,2(25):75.77.[4]李绍芬,张宝泉,王富民评介利用压汞仪等测定介质表面分维的方法[J].基础研究论文评介,1995,1:97.99.[5]李泽田.中压压汞仪一种简单实用的多孔材料测孔设备[J].新金属材料,1979,3:29—33.[6]6张志勇,廖光伦,唐桂宾,唐勇.压汞仪数据处理中消除水银封闭间隙体积的量化方法[J].矿物岩石, 1997,3(17):49—52.【7]邵东亮,刘有芳,史永和.新型压汞仪的研制[J].石油仪器,1999,13(3):11-13.18?。
实验二压汞实验一、实验目的掌握煤孔径测量的方法；掌握各孔径段比孔容、比表面积的统计方法。
二、实验内容1、压汞法的测试原理煤中孔隙空间由有效孔隙空间和孤立孔隙空间构成，前者为气、液体能进入的孔隙，后者则为全封闭性“死孔”。
使用汞侵入法能测得>7.2nm以上的孔隙。
压汞法是基于毛细管现象设计的，由描述这一现象的Laplace方程表示。
在压汞法测试煤孔隙过程中，低压下，水银仅压入到煤基质块体间的微裂隙，而高压下，水银才压入微孔隙。
为了克服水银和固体之间的内表面张力，在水银充填尺寸为r的孔隙之前，必须施加压力p(r)。
对园柱形孔隙，p(r)和r的关系满足著名的Wash burn方程，即：p(r)＝（－4δcosθ/r）×10式中：p(r)—外加压力，MPa；r—煤样孔隙直径，nm；δ—金属汞表面张力；480dyn/cm；θ—金属汞与固体表面接触角（θ=140°）。
压汞实验中得出的孔径与压力的关系曲线称为压汞曲线或毛细管曲线，测出各孔径段比孔容和比表面积及排驱压力（是指压汞实验中汞开始大量进入煤样时的压力，或者是非润湿相开始大量进入煤样最大喉道的毛细管压力，亦称入口压力）、饱和度中值压力（毛细管曲线上饱和度为50%所对应的毛细管压力）、饱和度中值半径（饱和度中值压力对应的孔隙半径）等参数。
2、样品及测试条件采用美国MICROMERITICS INSTRUMENT 公司9310型压汞微孔测定仪,仪器工作压力0.0035~206.843MPa，分辨率为0.1mm3，粉末膨胀仪容积为5.1669 cm3，测定下限为孔隙直径7.2nm，计算机程控点式测量，其中高压段（0.1655≤p ≤206.843MPa）选取压力点36个，每点稳定时间2s，每个样品的测试量为3g左右。
手选纯净的煤样，统一破碎至2mm左右，尽可能地消除样品中矿物杂质及人为裂隙和构造裂隙对测定结果的影响。
上机前将样品置于烘箱中，在70~80℃的条件下恒温干燥12h，然后装入膨胀仪中抽真空至p<6.67Pa时进行测试，测出各孔径段比孔容和比表面积。
基于压汞法的低阶煤储层孔隙结构表征——以准噶尔盆地南缘为例李昌峰;魏迎春;王安民;曹代勇【摘要】准噶尔盆地南缘(准南)是我国重要的低煤阶煤层气地区.以准南低阶煤储层为研究对象,以压汞法为基础,运用分形维数对煤储层孔隙结构进行了探讨.研究发现,该地区煤储层微小孔较为发育,压汞曲线分为两类,第一类汞饱和度和退汞率较高,利于煤层气的产出,第二类汞饱和度和退汞效率相对较低,不利于煤层气的产出,但有利于煤层气的储集,该区整体储层较好.从分形维数的角度来看,孔径在10 ～2100nm具有明显的分段分形特征,并呈现出随孔径增大而增大的趋势.此外,通过分形维数与煤岩特征相关性分析发现,在低阶煤阶段,大孔分形维数与Ro,max、惰质组含量呈正相关,但与灰分含量、镜质组含量、挥发分含量呈负相关.而分形维数越高,孔隙结构越复杂,因此,在研究区,高演化程度的富惰质组煤储层孔隙结构较差,而高灰分、挥发分、富镜质组的煤储层孔隙结构较好.【期刊名称】《中国煤炭地质》【年(卷),期】2018(030)002【总页数】5页(P29-33)【关键词】压汞法;低阶煤;孔隙结构;分形维数【作者】李昌峰;魏迎春;王安民;曹代勇【作者单位】中国矿业大学(北京)地球科学与测绘工程学院,北京10083;中国矿业大学(北京)地球科学与测绘工程学院,北京10083;中国矿业大学(北京)地球科学与测绘工程学院,北京10083;中国矿业大学(北京)地球科学与测绘工程学院,北京10083【正文语种】中文【中图分类】TD132.20 引言低阶煤层气是指赋存在低阶煤(Ro,max<0.65%)中的煤层气[1]。
我国煤层气资源比较丰富，中高阶煤层气已经获得了较大的发展，但是低阶煤层气仍处于实验及小规模商业阶段[2]。
煤储层孔隙结构不仅制约煤层含气性，而且是煤层气评价与开发的基础[3]。
前人对中高阶煤储层研究较多，对低阶煤储层研究相对较少。
准南是我国重要的低阶煤层气研究区域，前人对准南的研究主要集中在煤层气成藏条件与选区上，包括煤系水矿化度对低阶煤层气的影响[4]，分析煤层气赋存规律，优选有利区[5]等。
压汞法标准
压汞法是一种测定土体孔隙尺度及其分布的方法，其标准如下：
1.原理：压汞法利用汞在大多数材料表面的非浸润性，通过施加压力
使汞进入材料的内部孔隙。
根据Washburn方程，孔隙半径可以通过压力和汞的表面张力计算得出。
通过测量不同外压下进入孔中汞的量，可以得知相应孔大小的孔体积。
2.测试范围：压汞法的孔径范围一般在几纳米到几百微米之间，能反
映出大多数土体的孔径状况。
3.仪器：压汞仪使用压力最大可达200MPa，测试孔径范围较宽，主
要是大于10nm的中孔和大孔。
4.注意事项：在测试过程中，需要记录接触角的值，并根据实际情况
进行调整。
同时，为了获得更准确的测试结果，需要注意仪器的清洁和保养。
5.应用：压汞法常用于测定材料的孔隙结构和孔径分布，常用于表征
煤的孔隙发育程度等。
总之，在应用压汞法时，需要遵循相关的标准和注意事项，以确保测试结果的准确性和可靠性。
