大型中央空调机组远程监控介绍

前言：楼宇自控系统是弱电系统中非常难的系统，很多新手楼控系统知很少，那么跟着薛哥一起来学习吧！正文：1. 中央空调系统哪些部分需要配置自动控制?主要包括两大部分：冷热源主机部分和末端设备部分，需要分别配置自动控制系统。

2. 末端设备，例如新风机组，空调机组等一般本身没有带自控系统，需另外配置自控系统好理解，但是冷热源主机部分不是都自带了控制面板吗，为什么也要配置额外的控制系统?冷热源主机设备本身确实带有控制面板，但只能对本机进行保护和控制，不能解决外围的冷冻水泵、冷却水泵、冷却塔、管路阀门等的统一协调问题，在没有配置额外的控制系统的情况下，这些设备只好手动开停;此外，冷热源主机设备本身的控制面板也不能解决多台主机之间的协调问题，例如根据冷热负荷自动选择应该开停的主机，所以中央空调系统中的冷热源主机部分通常需要配置额外的自控系统。

3. 末端设备配置自控系统有什么作用?控制系统的作用无外乎几点：1) 空调区域的温度、湿度、压力等的控制，对于舒适空调，温湿度过高过低都影响舒适感，只有自控才能将温湿度自动控制在设计值;对于工艺空调，是生产工艺的必备条件。

2) 设备的保护，自动维护等，例如过滤器的压差报警，提示及时清洗堵塞的过滤网，再如风机和加热器的连锁控制，风机关了，加热器必须自动关闭，否则可能引起火灾等。

3) 有节能的作用，例如根据负荷变化通过变频调整风机转速就可以降低风机能耗;过渡季节自动开大新风量，就可以节省主机能耗等。

4. 怎样配置自控系统?所有的自动控制系统都由三类设备构成：传感器――例如温度传感器，湿度传感器，用于把温湿度等参数变成电信号，便于输入到控制器中，相当于人体的眼睛，耳朵等信息器官;控制器――例如DDC(直接数字控制器)，所有的逻辑和控制策略都在这里完成，相当于人体的大脑;执行器――例如电动调节阀等，接收来自控制器的命令，通过改变控制对象的输出来调节参数，例如电动调节阀开大，可以增大进入表冷器的冷水流量，降低送风温度等。

一．功能说明 (2)二．电气配线图 (2)三．产品外形 (3)四．功能使用说明 (3)一．功能说明可用于远程控制空调的开关机，设置温度、模式、风速等功能。

最大连接室内机的数量为64台，最大连接室外机数量为10台。

支持大金VRV外机型号有：RXYQ-M/P (VRV II,VRV III)、RQYQ-P、RQCEQ (RQEQ)、RYYQ-T (RYMQ)、(VRV4)、RXYK (VRV)、RXYSQ-M/P (VRV Small)、RXY-M、RWEYQ、REYQ (REMQ)、REYHQ、REAQ、RXYCQ-A、RQQ。

支持大金内机型号有：FXCQ、FXNQ、FXLQ、FXFQ、FXKQ、FXZQ、FXDQ、FXDYQ、FXSQ、FXAQ、FXUQ、FXMQ、FXHQ、FXTQ、FQDP、FQSP、VKM、VAM。

串口类型可兼容所有485设备，但需用户手动输入协议的数据。

二．电气配线图220V AC485节点大金集中控制器室外机电路板A+B+F1 内-外外-外N L 5V A+ B+ G F2 F1 F2 F1 F2RS485 DIII -NET大金控制器安装说明请看《大金远程监控组件安装说明书》。

三．产品外形485节点大金集中控制器四．功能使用说明1、复位添加设备面板时，如果面板灯没有闪烁，可进行复位操作。

长按三秒【空调面板】的复位键，清掉已有的数据，此时指示灯会快闪一会儿。

如下图所示：2、添加设备登陆电脑软件后点击【设置】然后点击【添加设备面板】，此时【空调面板】也会闪烁。

如下图所示：3、添加大金空调面板在空调设备节点上点击鼠标右键，会弹出如下图所示的窗口，然后点击【添加大金集中控制面板】按钮。

在弹出的添加大金集中控制面板设置窗口中，可修改设备名称，设置ID号。

ID号即对应室内机的组号。

大金空调组号为1-00~4~15。

组号的查看方法在《大金远程监控组件安装说明书》上有详细说明。

组号按1-00,1-01…1-15,2-00，…4-15的顺序增加，对应的ID号依次为1,2，…16,17，…64。

中央空调远程末端控制系统简介
1、系统介绍
艾科中央空调末端控制系统是专门为实现对中央空调末端系统进行远程开关机控制、远程温度等而开发出来的新一代空调末端控制系列产品。

系统由网罗温控器、网络传输系统、中央处理系统等部分组成。

网络温控器集成了电动阀控制、风机盘管控制等功能，可很好的实现中央空调末端控制功能，广泛适用于酒店、写字楼、高级住宅、医院、机关办公大楼等场合，达到远程调节室内温度，营造舒适环境并促进建筑节能的目的。

2、系统原理
在中央空调末端安装网络温控器，通过管理器对各网络控制器进行管理，上位计算机通过信息传输系统，对空调末端实施开关机、温度控制等远程控制功能。

3、系统特点
●室内温度控制功能
●远程控制电动阀、风机档位
●同意管理，实现远程锁定中央空调末端设置温度
●远程定时开关机，方便物业管理
4、系统架构图。

空调远程监控系统设计方案及对策随着科技的不断进步，远程监控系统在各行业得到了广泛的应用，其中之一就是空调远程监控系统。

空调远程监控系统可以让用户通过手机或者电脑等终端设备实现对空调设备的远程监控和管理，提高空调设备的使用效率和能源利用率。

下面我将介绍一种空调远程监控系统的设计方案及对策。

1.系统架构设计（1）终端设备：终端设备包括用户手机、电脑等，通过安装相应的APP或者软件可以实现对空调设备的远程控制和管理。

（2）中间件：中间件是空调远程监控系统的核心组成部分，负责将用户的指令和数据传输到后台服务器，并将后台服务器的响应传输给用户。

（3）后台服务器：后台服务器是整个系统的数据处理中心，负责接收和处理用户发送的指令和数据，并发送相应的响应给用户。

后台服务器还可以存储和分析空调设备的运行数据，通过数据分析提供优化方案和预测设备故障等功能。

2.数据传输安全设计为了保证用户数据的安全，空调远程监控系统需要采取一些安全措施。

（1）加密传输：通过使用SSL等加密协议，对用户数据进行加密传输，确保用户的指令和数据不会被黑客窃取或篡改。

（2）访问控制：对用户和管理员进行身份验证和权限控制，只有经过验证的用户才能有权限访问和管理空调设备。

（3）远程锁定：在用户设备丢失或者被盗的情况下，远程锁定用户设备，防止他人未经许可操作用户设备。

3.故障监测和预测对策（1）实时监测：通过传感器等实时监测空调设备的运行状态，包括温度、湿度、压力等参数。

一旦检测到异常，系统会及时发送警报给用户，提醒他们采取相应的措施。

（2）数据分析：后台服务器会将采集到的设备运行数据进行存储和分析，通过分析数据来预测设备故障。

例如，当系统检测到一些设备运行参数持续异常时，后台服务器会自动分析数据，并向用户提供设备故障预测和解决方案。

（3）远程维修：当设备发生故障时，用户可以通过远程监控系统向服务中心发送故障报告，并通过后台服务器进行故障分析和解决方案提供。

SCADA风机中央监控系统在当今的能源领域，风力发电作为一种清洁、可再生的能源形式，正发挥着日益重要的作用。

而保障风力发电机组的稳定运行和高效发电，离不开先进的监控系统——SCADA 风机中央监控系统。

SCADA 风机中央监控系统，简单来说，就是对风电场中众多风机进行集中监测、控制和管理的一套综合性系统。

它就像是一个“超级大脑”，时刻关注着每一台风机的运行状态，收集各种数据，并根据这些数据做出相应的决策和控制指令。

这个系统的核心功能之一就是数据采集。

风机运行过程中会产生大量的数据，包括风速、风向、发电功率、温度、湿度、压力等等。

SCADA 系统通过各种传感器和监测设备，将这些数据实时采集上来，并进行整理和分析。

有了数据采集，数据分析就显得尤为重要。

SCADA 系统会运用复杂的算法和模型，对采集到的数据进行深入分析。

通过分析，能够及时发现风机可能存在的故障隐患，比如叶片的磨损、齿轮箱的异常升温、发电机的故障等等。

提前发现问题，就可以提前安排维修和保养，避免故障的扩大化，从而减少停机时间，提高风机的可用率和发电效率。

除了故障监测和诊断，SCADA 系统在风机的控制方面也发挥着关键作用。

它可以根据风电场的整体运行情况和电网的需求，对每台风机的运行参数进行远程调整。

比如，当风速较低时，可以适当降低风机的转速，以减少能量损耗；当电网负荷较大时，可以提高风机的发电功率，以满足供电需求。

在安全管理方面，SCADA 风机中央监控系统同样不可或缺。

它能够实时监测风机的运行环境，如雷电、强风等恶劣天气条件。

一旦出现可能危及风机安全的情况，系统会立即发出警报，并自动采取停机等保护措施，确保风机和人员的安全。

对于风电场的运营者来说，SCADA 系统提供的可视化界面也是一大便利。

通过直观的图表、曲线和数据展示，运营者可以清晰地了解风电场的整体运行情况，包括每台风机的实时状态、历史数据、发电量统计等等。

这有助于他们做出科学的决策，优化风电场的运营管理。

中央空调监控原理
中央空调监控系统是为了实现对中央空调设备的实时监测和管理而设计的。

该系统基于传感器技术和通信技术，通过采集和传输各种参数和状态数据，实现对中央空调设备的监控和控制。

首先，中央空调监控系统利用传感器对中央空调设备的各种参数进行实时监测。

例如，温度传感器可以测量空调系统的进出风口温度，湿度传感器可以监测空调系统的湿度水平，压力传感器可以测量系统中的压力变化等。

这些传感器将实时采集的数据转化为电信号，并传输到监控系统中进行处理。

其次，中央空调监控系统通过通信技术将采集到的数据传输到监控中心。

常见的通信方式包括以太网、无线网络、RS485总线等。

监控中心接收到数据后，通过数据解析和处理，可以实时显示中央空调设备的参数和状态信息。

监控中心通常配备有人机界面，操作人员可以通过界面进行实时监测和控制。

此外，中央空调监控系统还可以通过设定阈值来实现报警功能。

当某个参数超出设定的范围或出现异常时，监控系统会立即发出警报，提醒操作人员及时采取措施。

这样可以有效避免在参数超出范围时对中央空调设备造成进一步的损伤，同时也提高了设备的可靠性和安全性。

总之，中央空调监控系统通过传感器采集中央空调设备的参数数据，并通过通信技术将数据传输到监控中心进行实时监测和控制。

这样可以及时发现设备故障和异常，提高中央空调系统的效率和运行质量。

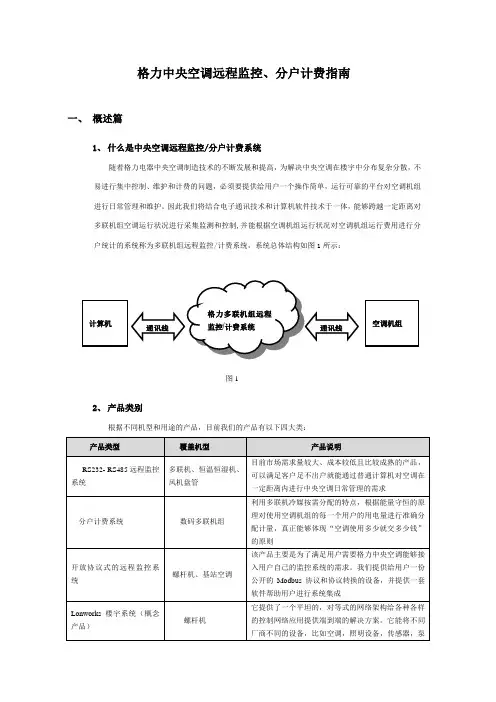

格力中央空调远程监控、分户计费指南一、 概述篇1、 什么是中央空调远程监控/分户计费系统随着格力电器中央空调制造技术的不断发展和提高，为解决中央空调在楼宇中分布复杂分散，不易进行集中控制、维护和计费的问题，必须要提供给用户一个操作简单，运行可靠的平台对空调机组进行日常管理和维护。

因此我们将结合电子通讯技术和计算机软件技术于一体，能够跨越一定距离对多联机组空调运行状况进行采集监测和控制,并能根据空调机组运行状况对空调机组运行费用进行分户统计的系统称为多联机组远程监控/计费系统，系统总体结构如图1所示：图12、 产品类别根据不同机型和用途的产品，目前我们的产品有以下四大类：3、产品特点1）可以大大提高中央空调日常管理的便捷性，用户不用到达条件恶劣的现场，只需坐在舒适的办公室里,通过pc电脑就可以对所有机组进行操作和设置。

2）通过集中管理，能使空调按照最优化的运行状态运行，避免了不必要的浪费，节约了运行的成本。

3）系统将对空调运行的状态信息进行记录保存，调试维修人员能够对其进行查询分析，轻松找到故障的所在，大大节省空调的维护成本，。

4）系统为您的空调接入智能楼宇系统提供了必须的接口，这样格力空调将与您的楼宇中的其他设备一同和谐进行监控的管理。

5）计费系统还能对使用同一空调系统的不同用户，根据其使用空调的情况，准确计算运行费用，对需要进行分户计费的单位提供有效的管理平台，并潜移默化地引导空调用户进行合理利用空调资源，节约能耗。

6）现代智能小区或楼宇的必备设施，科技含量高，提升物业档次二、选型篇1、远程监控系统和分户计费系统1.1兼容机型远程监控功能：数码多联机组、智能多联机组分户计费功能：数码多联机组1.2功能列表11.3供货范围及确定配件使用数量的方法1）供货范围多联机组远程监控系统供货范围（选配）S=标准配置件；O=用户自备件；P=标准选配件注：标准选配件必须由本公司提供。

数码多联分户计费系统供货范围（选配）S=标准配置件；O=用户自备件；P=标准选配件注：标准选配件必须由本公司提供。
