有源音箱中超重低音的设计

可以产生超重低音的电路图
可以产生超重低音的电路图核心是MZ1812，它是用于产生低音、超低音信号的专用集成电路。

它将输入的55-330HZ信号频率降低一半(限27.5-150HZ)后输出，也是原理上所谓的降低一个八度。

电路首先对输入的音频信号作低通处理，然后分为两路：一路对信号整形限幅变成数字信号后送入二分频电路，再经低通电路变成模拟信号；另一路Fi被包络检波电路进行信号幅度采样，目的是进行输出fi/2信号的幅度控制。

然后进行指数变换，通过直线增加的幅度变化量来控制压控放大器VCA，VCA输出的是一个与输入信号振幅相同，频率为Fi/2的信号。

最后由两级混合放大器进行混合放大输出，得到fi+fi/2的信号。

浅谈超重低音音箱的制作超重低音音箱，俗称低音炮，对营造震撼的气势效果具有非常重要的作用．大多数牌号以AV功放加五只音箱与低音炮组成套餐形式推销家庭影院产品中，低音炮已经是必不可少的配置了，实际上，设计规范、制作精湛、效果出色的低音炮．其在家庭影院系统音频重放中的效果相当迷人．只可惜市场上的低音炮效果出众者价位令一般人难以接受．价位实惠者效果却难以令人接受，世间的事往往就是不能令人如意．不过，善于动手的影音爱好者却“自已动手，丰衣足食”，基于此，本文拟就低音炮的设计原理做简单的介绍，供有兴趣音参考。

一般而言，从低音炮的构成来讲，低音也分有源与无源二大类，所谓有源低音炮指包含功率放大器的低音炮，其中电路部分除功率放大外．通常还具有音频频率滤波(滤去低音以上的音频频率成分)，相位调整。

音量调整等单元；而无源低音炮即与一般音箱无二，由单元与无源功率分频器组成，其中分频器是一低通滤波器而已。

使其重放频率范围仅为超重低音音频。

下面就低音炮的-大单元音箱，功率放大分别做以介绍。

一、低音炮箱体设计原理和分类就低音炮设计原理，可大致分三大类，即密闭式音箱、倒相式音箱以及带通滤波式音箱1、密闭式音箱顾名思义，这种音箱箱体是完全封闭的，与一般的所谓闭箱结构上一样，见图1。

密闭式音箱的特点是结构简单，瞬态响应比较好．即听感深沉、清晰。

不足是，在相同的体积下，与其它类型的音箱相比，其低频下潜截止频率要高于其他音箱，因此，如果要获得更低的低频下潜频率，通常需要较大的箱体容积并选用口径较大的喇叭单元，而且音箱的效率即灵敏度要低于其他类型音箱。

在箱体容积设计方面，有一个工程设计数据供参考．当喇叭单元的谐振频率Fs低于50Hz时，箱体容积最好能够大于1.4立升。

Fs大于50Hz时，箱体容积最好能够大于2立升。

闭箱在制作、调校时通常还需要在箱体内填充大量吸音棉，材料以玻璃纤维，长纤维羊毛为主，能够改善音箱的柔顺性，也可达到等效增加箱体容积的效果，理论上达40%，实用上可以按等效增加容积15%-24%进行计算，相当于减少箱体的容积。

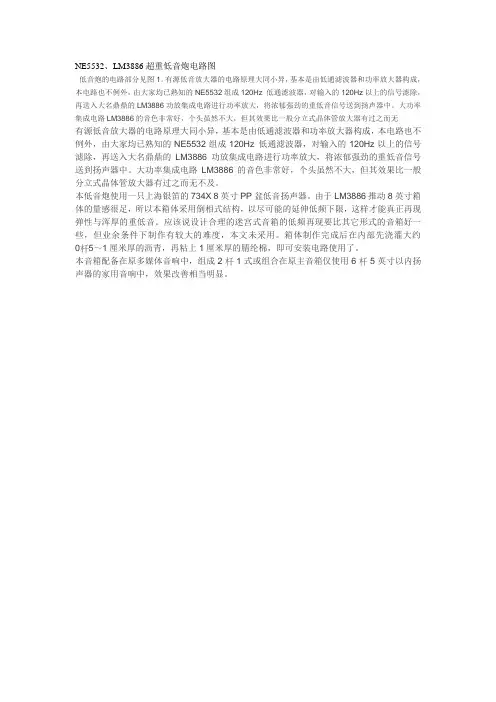

NE5532、LM3886超重低音炮电路图
低音炮的电路部分见图1。

有源低音放大器的电路原理大同小异，基本是由低通滤波器和功率放大器构成，本电路也不例外，由大家均已熟知的NE5532组成120Hz 低通滤波器，对输入的120Hz以上的信号滤除，再送入大名鼎鼎的LM3886功放集成电路进行功率放大，将浓郁强劲的重低音信号送到扬声器中。

大功率集成电路LM3886的音色非常好，个头虽然不大，但其效果比一般分立式晶体管放大器有过之而无
有源低音放大器的电路原理大同小异，基本是由低通滤波器和功率放大器构成，本电路也不例外，由大家均已熟知的NE5532组成120Hz 低通滤波器，对输入的120Hz以上的信号滤除，再送入大名鼎鼎的LM3886功放集成电路进行功率放大，将浓郁强劲的重低音信号送到扬声器中。

大功率集成电路LM3886的音色非常好，个头虽然不大，但其效果比一般分立式晶体管放大器有过之而无不及。

本低音炮使用一只上海银笛的734X 8英寸PP盆低音扬声器。

由于LM3886推动8英寸箱体的量感很足，所以本箱体采用倒相式结构，以尽可能的延伸低频下限，这样才能真正再现弹性与浑厚的重低音。

应该说设计合理的迷宫式音箱的低频再现要比其它形式的音箱好一些，但业余条件下制作有较大的难度，本文未采用。

箱体制作完成后在内部先浇灌大约05～1厘米厚的沥青，再粘上1厘米厚的腈纶棉，即可安装电路使用了。

本音箱配备在原多媒体音响中，组成21式或组合在原主音箱仅使用65英寸以内扬声器的家用音响中，效果改善相当明显。

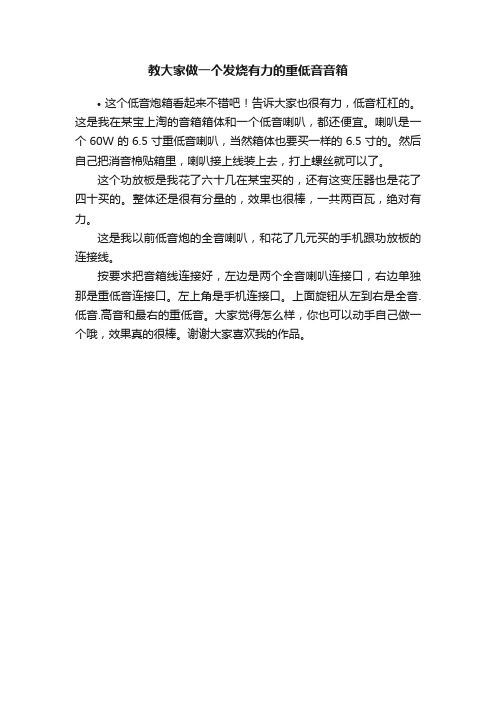

教大家做一个发烧有力的重低音音箱
•这个低音炮箱看起来不错吧！告诉大家也很有力，低音杠杠的。

这是我在某宝上淘的音箱箱体和一个低音喇叭，都还便宜。

喇叭是一个60W的6.5寸重低音喇叭，当然箱体也要买一样的6.5寸的。

然后自己把消音棉贴箱里，喇叭接上线装上去，打上螺丝就可以了。

这个功放板是我花了六十几在某宝买的，还有这变压器也是花了四十买的。

整体还是很有分量的，效果也很棒，一共两百瓦，绝对有力。

这是我以前低音炮的全音喇叭，和花了几元买的手机跟功放板的连接线。

按要求把音箱线连接好，左边是两个全音喇叭连接口，右边单独那是重低音连接口。

左上角是手机连接口。

上面旋钮从左到右是全音.低音.高音和最右的重低音。

大家觉得怎么样，你也可以动手自己做一个哦，效果真的很棒。

谢谢大家喜欢我的作品。

自已制作超低音音箱此文向大家详细介绍了自己制作超低音音箱的方法，超低音音箱又叫做辅助低音喇叭，是一种专门用于重放低音效果的音箱。

主要分以下内部逐步介绍.箱体的结构草图和思路十分简单的制作过程成形后的样子，还满专业哦在本文的开头我要郑重的提醒大家，虽然我们尽可能的把自己动手制作音箱的方法介绍的更加简单，但是亲手设计和制作一部超低音音箱（又叫做辅助低音喇叭）绝对不会如同从商场里买回一个低音喇叭然后塞到木头箱子里那么简单。

当然，因为只需精心的制作和调试一只扬声器，而不需要为不同音域发音设备的配合而手忙脚乱，所以制作一个超低音音箱又要比制作一个全音域的音箱要容易的多。

同时，由于超低音音箱的放音频率范围处在人耳可辨声频谱的低频区，人耳对于这个频率范围内声音的敏感程度要大大低于中频和高频区，所以自己制作出一部能让自己有点成就感的音箱还是有可能性的。

实质上超低音音箱的工作原理有点类似于汽车引擎里边的活塞，活塞在自己有限的行程内往复运动，而超低音音箱则在有限的频率范围内工作。

显然，超低音音箱工作的目的是将你音响系统的低音范围下潜的更低，这样一来你的家庭影院系统将带给你更加震撼的效果。

一般说来，超低音音箱放音的频率范围在20Hz至100Hz之间，因而要制作一个超低音音箱首先必不可少的就是一个个头足够大的低音喇叭。

需要注意的是，现在市场上出售的一些所谓超低音音箱和发烧友们眼中真正的超低音音箱是有所区别的。

你从那些市售的音箱中所听到的音效其实是依靠其频响范围内的波峰推动的，但是这种工作方式对于音频采样的还原效果却毫无正向的推动作用。

而商家则利用普通消费者对技术不甚了解的空子，将这个问题隐瞒过去，或者绕过这个问题，而诱导消费者把超低音和低音效果混为一谈，并且极力向消费者展示其产品的低音效果，由此误导消费者。

而当采用适当的技术手段测试这些音箱时，你会发现，在超低音的频率范围内，这些所谓的超重低音音箱根本无法完成一架真正的超低音音箱所能完成的任务。

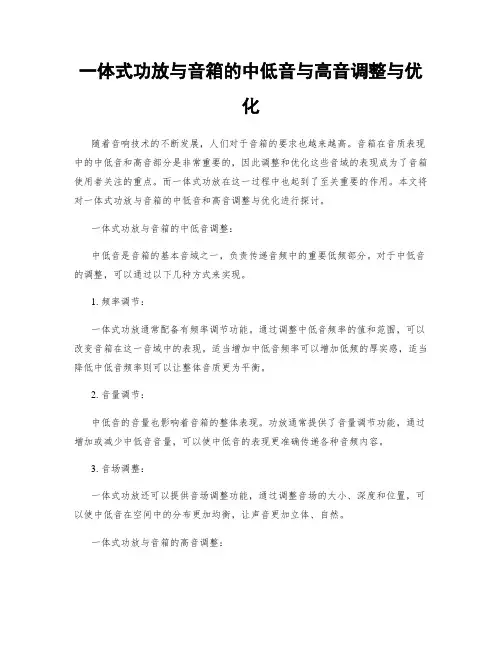

一体式功放与音箱的中低音与高音调整与优化随着音响技术的不断发展，人们对于音箱的要求也越来越高。

音箱在音质表现中的中低音和高音部分是非常重要的，因此调整和优化这些音域的表现成为了音箱使用者关注的重点。

而一体式功放在这一过程中也起到了至关重要的作用。

本文将对一体式功放与音箱的中低音和高音调整与优化进行探讨。

一体式功放与音箱的中低音调整：中低音是音箱的基本音域之一，负责传递音频中的重要低频部分。

对于中低音的调整，可以通过以下几种方式来实现。

1. 频率调节：一体式功放通常配备有频率调节功能。

通过调整中低音频率的值和范围，可以改变音箱在这一音域中的表现。

适当增加中低音频率可以增加低频的厚实感，适当降低中低音频率则可以让整体音质更为平衡。

2. 音量调节：中低音的音量也影响着音箱的整体表现。

功放通常提供了音量调节功能，通过增加或减少中低音音量，可以使中低音的表现更准确传递各种音频内容。

3. 音场调整：一体式功放还可以提供音场调整功能，通过调整音场的大小、深度和位置，可以使中低音在空间中的分布更加均衡，让声音更加立体、自然。

一体式功放与音箱的高音调整：高音是音箱表现中的另一关键部分，负责传递音频的细节和空气感。

调整和优化高音的表现可以进一步提升音箱的音质。

1. 高频调节：一体式功放通常可实现高频调节，用户可以根据个人喜好和音频内容的要求，调整高音频率的值和范围。

适当增加高频音量可以让音箱的细节表现更出色，适当降低高频音量则可以降低刺耳感。

2. 音场调整：一体式功放也提供音场调整功能，通过调整音场的大小、深度和位置，可以让高音在空间中的分布更加均衡、自然。

适当调整音场参数可以使高音更加宽广、逼真。

3. 音质调整：一体式功放还可提供音质调整选项，通过调整高音的音质参数，如音调、色彩和音质特性，可以进一步优化高音的表现，使其更加逼真、细腻。

总结起来，一体式功放与音箱的中低音和高音调整与优化是实现音箱音质提升的重要手段。

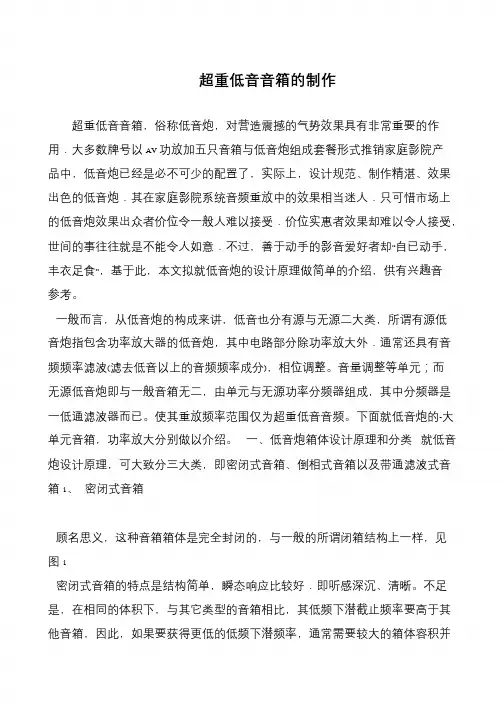

超重低音音箱的制作
超重低音音箱，俗称低音炮，对营造震撼的气势效果具有非常重要的作用．大多数牌号以AV 功放加五只音箱与低音炮组成套餐形式推销家庭影院产品中，低音炮已经是必不可少的配置了，实际上，设计规范、制作精湛、效果出色的低音炮．其在家庭影院系统音频重放中的效果相当迷人．只可惜市场上的低音炮效果出众者价位令一般人难以接受．价位实惠者效果却难以令人接受，世间的事往往就是不能令人如意．不过，善于动手的影音爱好者却“自已动手，丰衣足食”，基于此，本文拟就低音炮的设计原理做简单的介绍，供有兴趣音
参考。

一般而言，从低音炮的构成来讲，低音也分有源与无源二大类，所谓有源低音炮指包含功率放大器的低音炮，其中电路部分除功率放大外．通常还具有音频频率滤波(滤去低音以上的音频频率成分)，相位调整。

音量调整等单元；而
无源低音炮即与一般音箱无二，由单元与无源功率分频器组成，其中分频器是一低通滤波器而已。

使其重放频率范围仅为超重低音音频。

下面就低音炮的-大单元音箱，功率放大分别做以介绍。

一、低音炮箱体设计原理和分类就低音炮设计原理，可大致分三大类，即密闭式音箱、倒相式音箱以及带通滤波式音箱1、密闭式音箱
顾名思义，这种音箱箱体是完全封闭的，与一般的所谓闭箱结构上一样，见图1
密闭式音箱的特点是结构简单，瞬态响应比较好．即听感深沉、清晰。

不足是，在相同的体积下，与其它类型的音箱相比，其低频下潜截止频率要高于其他音箱，因此，如果要获得更低的低频下潜频率，通常需要较大的箱体容积并。

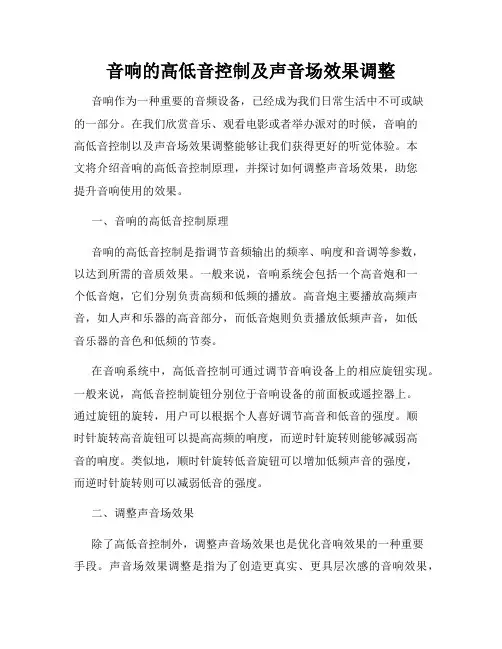

音响的高低音控制及声音场效果调整音响作为一种重要的音频设备，已经成为我们日常生活中不可或缺的一部分。

在我们欣赏音乐、观看电影或者举办派对的时候，音响的高低音控制以及声音场效果调整能够让我们获得更好的听觉体验。

本文将介绍音响的高低音控制原理，并探讨如何调整声音场效果，助您提升音响使用的效果。

一、音响的高低音控制原理音响的高低音控制是指调节音频输出的频率、响度和音调等参数，以达到所需的音质效果。

一般来说，音响系统会包括一个高音炮和一个低音炮，它们分别负责高频和低频的播放。

高音炮主要播放高频声音，如人声和乐器的高音部分，而低音炮则负责播放低频声音，如低音乐器的音色和低频的节奏。

在音响系统中，高低音控制可通过调节音响设备上的相应旋钮实现。

一般来说，高低音控制旋钮分别位于音响设备的前面板或遥控器上。

通过旋钮的旋转，用户可以根据个人喜好调节高音和低音的强度。

顺时针旋转高音旋钮可以提高高频的响度，而逆时针旋转则能够减弱高音的响度。

类似地，顺时针旋转低音旋钮可以增加低频声音的强度，而逆时针旋转则可以减弱低音的强度。

二、调整声音场效果除了高低音控制外，调整声音场效果也是优化音响效果的一种重要手段。

声音场效果调整是指为了创造更真实、更具层次感的音响效果，通过调整音源的位置、声场深浅和环绕声效等参数来模拟不同的声音环境。

1. 音源位置调整音源位置调整是通过控制音响喇叭的放置位置来模拟不同的声音来源。

一般来说，两个音响喇叭应该放置在听众前方，且与听众的耳朵高度对齐。

这样可以使得声音在听众耳边形成一个虚拟的声源。

此外，根据音乐或电影中的具体场景需要，也可以将音响喇叭放置在适当的位置，以便模拟不同的声音来源。

2. 声场深浅调整声场深度是指音响输出声音时，听众感受到的空间感。

通过调整声场深度，可以使得声音更具层次感，并增加音乐的空间感。

实现声场深度调整的方法有许多，例如增加音响设备的反射板，调整反射板的角度和位置，以及改变音响喇叭的发声方向等。

低音炮的超重低音原理
低音炮是一种通过放大低频音频信号来产生强劲低音的音响设备。

其超重低音（Subwoofer）原理涉及音频信号的放大、低频音的分离和扬声器的驱动。

首先，低音炮的超重低音原理与人耳对低频声音的感知有关。

人耳对低频声音的感知限度约为20Hz，而人类能够感觉到最低的音调大约为20Hz，但频率越低，所需的音量就越大才能真正感受到。

此外，低频声音波长较长，传播时的能量损耗也较大，因此通常需要较大的扬声器才能产生足够的音量。

在低音炮中，音频信号首先通过前置放大器进行放大。

放大的目的是为了增强低频信号的振幅，以便产生更强的低音效果。

通常，低音炮使用独立的低频信号通道，以便将低频信号与其他频段的信号分离。

接下来，低音炮将放大后的低频信号输入到低音扬声器（也称为低音震荡器或低音扩音器）中。

低音扬声器通常采用大尺寸的振膜，以便产生更大的音量和更强的低频效果。

振膜在受到低频信号的驱动下振动，并以此产生低频声音。

低音扬声器的结构和材料选择对于产生高质量的低音效果至关重要。

此外，低音炮还会在扬声器后面设置一个封闭的腔体。

这个腔体一方面可以对来自扬声器背面的反射声进行隔离，另一方面也可以帮助扬声器振膜的振动。

腔体的设计和尺寸可以对低音效果产生影响。

总之，低音炮的超重低音原理包括音频信号的放大、低频信号的分离和扬声器的驱动。

通过合理设计和选择合适的扬声器，低音炮可以产生更强的低音效果，增强音频的低频分量，从而使听众能够真实感受到音乐或影音作品中的低音部分。

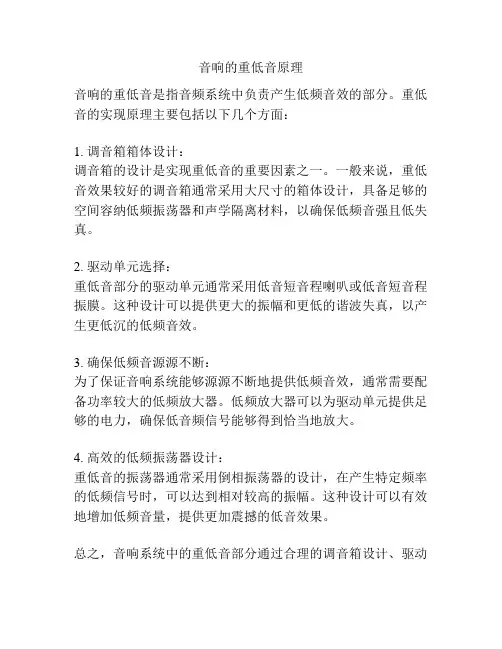

音响的重低音原理
音响的重低音是指音频系统中负责产生低频音效的部分。

重低音的实现原理主要包括以下几个方面：
1. 调音箱箱体设计：
调音箱的设计是实现重低音的重要因素之一。

一般来说，重低音效果较好的调音箱通常采用大尺寸的箱体设计，具备足够的空间容纳低频振荡器和声学隔离材料，以确保低频音强且低失真。

2. 驱动单元选择：
重低音部分的驱动单元通常采用低音短音程喇叭或低音短音程振膜。

这种设计可以提供更大的振幅和更低的谐波失真，以产生更低沉的低频音效。

3. 确保低频音源源不断：
为了保证音响系统能够源源不断地提供低频音效，通常需要配备功率较大的低频放大器。

低频放大器可以为驱动单元提供足够的电力，确保低音频信号能够得到恰当地放大。

4. 高效的低频振荡器设计：
重低音的振荡器通常采用倒相振荡器的设计，在产生特定频率的低频信号时，可以达到相对较高的振幅。

这种设计可以有效地增加低频音量，提供更加震撼的低音效果。

总之，音响系统中的重低音部分通过合理的调音箱设计、驱动
单元选择、低频放大器的配备以及高效的低频振荡器设计，能够产生强有力、低音沉浸的音效。
