可乐满模具学院培训教程山特维克可乐满高精度液压刀柄技术可乐满模具学院培训教程CoroGrip ®&HydroGrip ®液压刀柄高精度夹头为提供高性能铣削，钻削，铰削的刀柄可乐满模具学院培训教程CoroGrip ®高精度夹头——特点重载粗加工应用中具有杰出的性能紧–异常高的夹紧力和刚性结构防止了刀具滑动–有效防止加工时刀具滑动通用的刀具夹紧–可夹紧h6和h7常规刀柄–可安全夹紧侧压式和侧楔式刀柄高可重复性–使用15000个循环后夹紧力仍保持不变改善了表面质量–高精度，在3倍径时，长期使用跳动量0.006mm通用的刀具夹紧–可夹紧h6和h7常规刀柄–可安全夹紧侧压式和侧楔式刀柄可乐满模具学院培训教程阀门置于“A”位置夹持阀门置于“B”位置拆卸高压油CoroGrip ®刀柄的夹持和拆卸可乐满模具学院培训教程CoroGrip ®高精度夹头——辅助夹持工具快速快速，，便捷更换刀具–外置式液压泵用于提供500 bar 液压夹持力–夹持后刀柄内没有液压–液压自锁机构–花费在刀具更换的时间少于20秒!可乐满模具学院培训教程HydroGrip ®和CoroGrip ®液压刀柄系列——应用范围定位基于刀柄的扭矩能力12206253216夹持尺寸夹持尺寸（（mm ）粗加工半精加工精加工加工范围CoroGripHydroGripHydroGrip 笔形可乐满模具学院培训教程(刀具柄部制造精度h6)扭矩(Nm)10 0001 000100101020 000 40 00060 000 80 000100 000 120 000 140 0004232252012刀柄直径,dm t主轴转速CoroGrip®——扭矩传递&主轴转速曲线可乐满模具学院培训教程CoroGrip®高精度夹头——更宽范围内有更高夹持力可乐满模具学院培训教程CoroGrip ®笔形夹套——为型腔加工提高可达性可乐满模具学院培训教程CoroGrip 笔形夹套延伸部分最小夹持长度3-6x 直径–取决于刀具直径CoroGrip ®笔形夹套——模具加工小直径铣刀应用CoroGrip® 圆柱夹套——两种设计适用于铣削和钻削狭缝型 393.CG 狭窄型 393.CG 密封型 393.CGS密封型 393.CGS可乐满模具学院培训教程 /11CoroGrip® 高精度夹头——供应规格产品分类– – – – – – – – CAT-V, 40 & 50 锥柄 A&B，内，外式冷却通道 Coromant Capto® - 5种规格 (C3, C4, C5, C6, C8) HSK A/C – 3种规格 (63 & 100) HSK E – 4种规格 (32, 40, 50, 63) MAS BT 403, 30, 40 & 50 锥柄，内，外式冷却通道 ISO 7388/, 40 & 50锥柄，内，外式冷却通道 DIN 69871/B, 40 & 50锥柄，内，外式冷却通道 圆柱长式 25, 32公制夹持刀具直径 - 6, 12, 20, 25, 32 mm，通过弹簧夹转换可夹持更多种规格 英制夹持刀具直径 - 1/2”, 3/4”, 1”, 1 1/4”可乐满模具学院培训教程 /12HydroGrip® 系列液压刀柄笔型设计 通用型 为车铣复合机床可乐满模具学院培训教程 /13HydroGrip®——特点节省了调整时间– 与机械夹头相比，换刀更简单迅速 – 低的拧紧扭矩（仅6 Nm） – 同一把扭矩扳手便可用于所有的尺寸改善了表面质量– 高精度，在3倍径时，跳动量≤ 6 µm延长了刀具寿命– 根据经验法则，跳动量每增加10 µm，刀具寿命便缩短一半。

浅谈刀柄的种类与特点伟泽作百家号06-2904:50刀柄作为连接机床和刃具的重要“桥梁”，关系着加工精度、刃具寿命、加工效率等的优劣，最终影响加工质量与加工成本。

因此，如何正确选择一把合适的刀柄就显得非常重要。

由于各种加工的要求不尽相同，与之相呼应是不同夹紧方式的刀柄。

在这里，对各种刀柄的普遍特点做简单介绍。

（一）弹簧刀柄工作原理：利用有锥度的弹簧夹套在轴向移动（锁紧）的过程中逐渐收缩，实现夹紧刃具。

适用范围：钻头、铰刀、精加工立铣刀等特点：夹持范围大；通用性好；精度高（仅限部分厂家）。

关键点：弹簧夹套是否能够完美均匀收缩是决定跳动精度的关键因素之一；轴承式螺母可大幅降低锁紧时对夹套的扭力。

弹簧夹套在4D处跳动精度级别代表20μm以内普通级普通ER夹套10μm以内精密级精密ER夹套5μm以内超精密少数厂家3μm以内顶级高精度NBC夹套（二）液压刀柄工作原理：利用液压使刀柄内径收缩实现夹紧刃具。

适用范围：立铣刀、硬质合金钻头、金刚石铰刀等的高精度加工。

特点：操作方便，只需1根T型扳手即可拧紧，属于所有刀柄中夹持方式最简单的；精度稳定，扭紧力不直接作用于夹持部分，即使新入职的操作人员也可以稳定装夹；完全防水、防尘；防干涉性能好，市面上部分细长型液压刀柄，已可媲美热缩刀柄的防干涉性能。

（三）热缩刀柄工作原理：利用刀柄和刃具的热膨胀系数之差，实现夹紧刃具。

适用范围：干涉条件要求较高的加工场合。

特点：防干涉性好；夹持范围小，只能夹持一个尺寸的刃具；初期跳动精度较好（随着加热次数的增加下降较快）；需专门的加热冷却装置，安全性差，对操作人员要求高。

（四）强力铣刀柄工作原理：通过螺母压迫刀柄本体收缩，实现夹持刃具。

适用范围：立铣刀的重切削。

特点：高刚性；夹持力强，是所有夹持类刀柄中夹持力最大的。

防干涉性不好；（最近也有厂家推出了螺母外径仅为32mm的强力铣刀柄）跳动精度一般，普遍在0.02mm以下，但也有厂家做到了5~10μm。

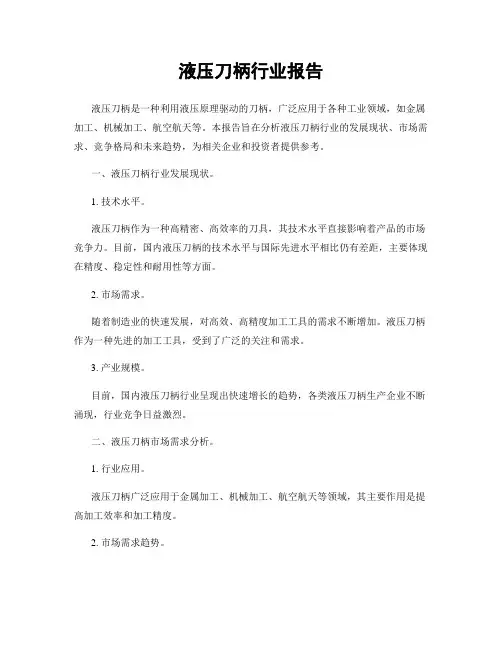

液压刀柄行业报告液压刀柄是一种利用液压原理驱动的刀柄，广泛应用于各种工业领域，如金属加工、机械加工、航空航天等。

本报告旨在分析液压刀柄行业的发展现状、市场需求、竞争格局和未来趋势，为相关企业和投资者提供参考。

一、液压刀柄行业发展现状。

1. 技术水平。

液压刀柄作为一种高精密、高效率的刀具，其技术水平直接影响着产品的市场竞争力。

目前，国内液压刀柄的技术水平与国际先进水平相比仍有差距，主要体现在精度、稳定性和耐用性等方面。

2. 市场需求。

随着制造业的快速发展，对高效、高精度加工工具的需求不断增加。

液压刀柄作为一种先进的加工工具，受到了广泛的关注和需求。

3. 产业规模。

目前，国内液压刀柄行业呈现出快速增长的趋势，各类液压刀柄生产企业不断涌现，行业竞争日益激烈。

二、液压刀柄市场需求分析。

1. 行业应用。

液压刀柄广泛应用于金属加工、机械加工、航空航天等领域，其主要作用是提高加工效率和加工精度。

2. 市场需求趋势。

随着制造业的转型升级，对加工工具的要求越来越高，液压刀柄作为一种高效、高精度的加工工具，市场需求呈现出稳步增长的趋势。

3. 市场空间。

目前，国内液压刀柄市场竞争激烈，但整体市场空间仍然较大。

随着技术的不断进步和市场需求的扩大，液压刀柄行业有望迎来更大的发展空间。

三、液压刀柄行业竞争格局分析。

1. 产品竞争。

液压刀柄行业产品同质化严重，企业之间的竞争主要体现在产品质量、性能和价格上。

2. 企业竞争。

液压刀柄行业企业众多，大型企业主要通过技术创新和品牌建设来提升竞争力，中小型企业主要通过价格竞争来争夺市场份额。

3. 行业竞争。

液压刀柄行业整体竞争激烈，行业内部企业之间的竞争主要集中在产品技术和市场营销方面。

四、液压刀柄行业未来发展趋势。

1. 技术创新。

随着制造业的不断发展，对加工工具的要求越来越高，液压刀柄行业将面临更大的技术挑战，技术创新将成为行业发展的关键。

2. 市场拓展。

随着市场需求的不断增加，液压刀柄行业将逐渐向更多的领域拓展，如汽车制造、船舶制造等，市场空间将进一步扩大。

标准目前主要标准有BT、SK、CAPTO、BBT、HSK等几种规格的主轴型号。

BT，BBT，均为日本标准，现也是普遍使用的一种标准。

SK（DIN6987）德国标准传统刀柄，有ER型，强力型，侧固型，平面铣刀型，钻夹头，莫氏锥柄现代有液压刀柄，热胀刀柄，PG（冷压）型。

HSK刀柄简介在高速切削加工已成为机械加工制造技术重要的环节。

传统的BT刀具系统的加工性能已难以满足高速切削的要求。

目前高速切削应用较广泛的有德国的HSK （德文Hohl Shaft Kegel缩写）刀具系统、美国的KM 刀具系统、日本的NC5、BIG-PLUS刀具系统等以上皆属于两面拘束刀柄。

而刀具系统能在高速下进行切削加工，应满足以下基本条件：1. 较高的系统精度系统精度包括系统定位夹持精度和刀具重复定位精度，前者指刀具与刀柄、刀柄与机床主轴的连接精度；后者指每次换刀后刀具系统精度的一致性。

刀具系统具有较高的系统精度，才能保证高速加工条件下刀具系统应有的静态和动态稳定性。

2. 较高的系统刚度刀具系统的静、动刚度是影响加工精度及切削性能的重要因素。

刀具系统刚度不足会导致刀具系统振动，从而降低加工精度，并加剧刀具的磨损，降低刀具的使用寿命。

3. 较好的动平衡性高速切削加工条件下，微小质量的不平衡都会造成巨大的离心力，在加工过程中引起机床的急剧振动。

因此，高速刀具系统的动平衡非常重要。

二、HSK工具系统标准的制订从1987年开始，由德国阿亨工业大学机床实验室以及一些工具制造厂、机床制造厂、用户企业等30多个单位成立了专题工作组，在M.Weck 教授领导下开始了新型工具系统的研究开发工作。

经过第一轮研究，工作组于1990年7月向德国工业标准组织提交了「自动换刀空心柄」标准建议。

德国于1991年7月公布了HSK刀具系统的DIN标准草案，并向国际标准化组织建议制定相关ISO标准。

1992年5月，国际标准化组织ISOT/TC29（工具技术委员会）决定暂不制订自动换刀空心柄的ISO标准。

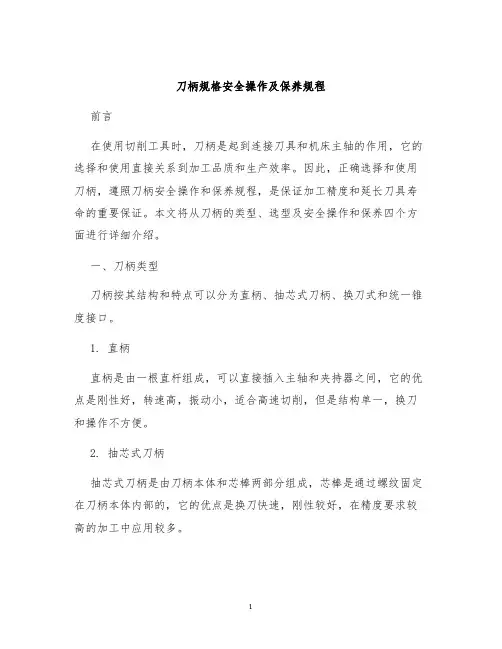

刀柄规格安全操作及保养规程前言在使用切削工具时，刀柄是起到连接刀具和机床主轴的作用，它的选择和使用直接关系到加工品质和生产效率。

因此，正确选择和使用刀柄，遵照刀柄安全操作和保养规程，是保证加工精度和延长刀具寿命的重要保证。

本文将从刀柄的类型、选型及安全操作和保养四个方面进行详细介绍。

一、刀柄类型刀柄按其结构和特点可以分为直柄、抽芯式刀柄、换刀式和统一锥度接口。

1. 直柄直柄是由一根直杆组成，可以直接插入主轴和夹持器之间，它的优点是刚性好，转速高，振动小，适合高速切削，但是结构单一，换刀和操作不方便。

2. 抽芯式刀柄抽芯式刀柄是由刀柄本体和芯棒两部分组成，芯棒是通过螺纹固定在刀柄本体内部的，它的优点是换刀快速，刚性较好，在精度要求较高的加工中应用较多。

3. 换刀式换刀式刀柄一般介于直柄和抽芯式刀柄之间的，它采用了刀套和扩张机构，可以通过快速换刀来提高生产效率，但是相对于抽芯式刀柄来说，精度相对差一些。

4. 统一锥度接口统一锥度接口是为了满足各种刀柄和机床主轴的兼容性而发明的，欧美国家采用的是ISO根柢到群体T的系列锥度，我国在研制中段的系列按照ISO根柢到群体T系列锥度来编制，形成了QCT、QTT、QTA、QMA、QKA等系列。

二、刀柄选型1. 依据牌号刀柄的材质、外形和尺寸等性能与要求多种多样，不同的加工方式适合不同的刀柄材质和类型。

综合考虑切削材料、切削转速、进给量以及机床主轴的接口形式等多个因素，选择性能适中的刀柄具有重要的意义。

一般在选择刀柄时，可以依据切削刃材牌号进行搭配，以充分利用每一个品牌的性能。

如去普通钢或硅铝合金材料，选择4K或5K 的刀柄比较合适。

2. 依据工作环境刀柄的选型还需要考虑工作环境和切削状态。

如果加工环境比较恶劣，需考虑刀柄防护性能和耐磨性能。

而在高速切削加工中，应选用合适的刀柄材料，以保证足够的刚度和稳定性。

3. 依据机床主轴型号不同机床的主轴形式、结构等因素对刀柄的选型也有不同的要求。

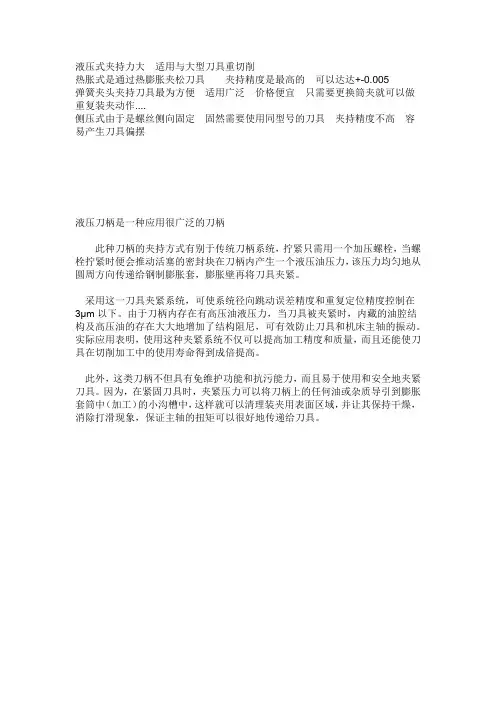

液压式夹持力大适用与大型刀具重切削
热胀式是通过热膨胀夹松刀具夹持精度是最高的可以达达+-0.005
弹簧夹头夹持刀具最为方便适用广泛价格便宜只需要更换筒夹就可以做重复装夹动作....
侧压式由于是螺丝侧向固定固然需要使用同型号的刀具夹持精度不高容易产生刀具偏摆
液压刀柄是一种应用很广泛的刀柄
此种刀柄的夹持方式有别于传统刀柄系统，拧紧只需用一个加压螺栓，当螺栓拧紧时便会推动活塞的密封块在刀柄内产生一个液压油压力，该压力均匀地从圆周方向传递给钢制膨胀套，膨胀壁再将刀具夹紧。

采用这一刀具夹紧系统，可使系统径向跳动误差精度和重复定位精度控制在
3μm以下。

由于刀柄内存在有高压油液压力，当刀具被夹紧时，内藏的油腔结构及高压油的存在大大地增加了结构阻尼，可有效防止刀具和机床主轴的振动。

实际应用表明，使用这种夹紧系统不仅可以提高加工精度和质量，而且还能使刀具在切削加工中的使用寿命得到成倍提高。

此外，这类刀柄不但具有免维护功能和抗污能力，而且易于使用和安全地夹紧刀具。

因为，在紧固刀具时，夹紧压力可以将刀柄上的任何油或杂质导引到膨胀套筒中（加工）的小沟槽中，这样就可以清理装夹用表面区域，并让其保持干燥，消除打滑现象，保证主轴的扭矩可以很好地传递给刀具。

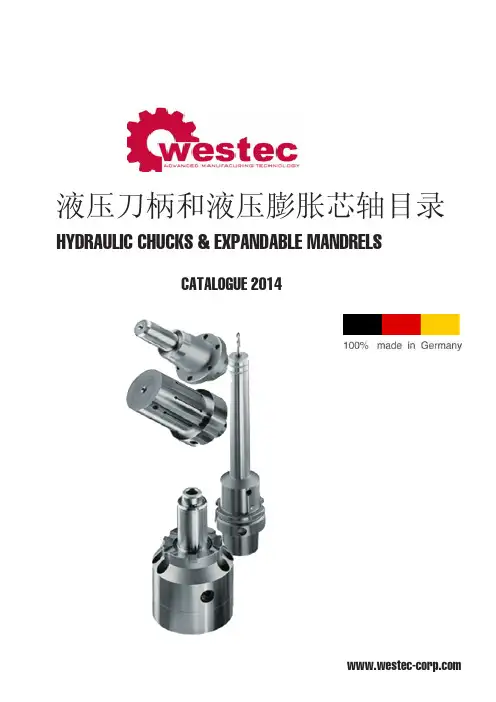

CATALOGUE 2014液压刀柄和液压膨胀芯轴目录HYDRAULIC CHUCKS & EXPANDABLE MANDRELSHYDRO D E H N S PA N N T E C H N I KHydraulische Dehnspannzeuge finden überall dortAnwendung, wo dosierbare Spannkräfte bei höchsterRundlaufgenauigkeit gefordert sind: Zur Werkstück-und Werkzeugspannung in allen Bereichen derFertigungstechnik und, aufgrund ihrer hohen Rund-laufgenauigkeit, im Meß- und Kontrollbereich.Die hohe Rundlaufgenauigkeit wird durch die gleich-mäßige Ausdehnung der Dehnbuchse erreicht.Die durch ein spezielles Verfahren dichtungsloseVerbindung mit dem Grundkörper gewährleistetgünstige Dauerfunktionseigenschaften bei hoherPräzision.Bietet:■STANDARD HYDRODEHNSPANNFUTTERmit allen gängingen VDI, Steilkegel,HSK-Aufnahmensowie■SONDER-DEHNSPANNFUTTER undSONDER-DEHNSPANNDORNEgemäß Zeichnungen, Spannproblemen, Werkstückenund Bearbeitungsbegebenheiten.Bietet einschließlich 液压刀柄Konstruktion und Fachberatung kunden-individuelle Lösungen der hydraulischenWerkzeug- und Werkstückspannung.■ Einfache Handhabung■ Wartungsfreies System – keine Nebenkosten ■ Extrem schnelle Rüstzeiten■ Höchste Rundlaufgenauigkeit je nachType < 0,003 mm bzw. < 0,005 mm■ Gedämpfte Vibration, gute Biege- undTorsionssteifigkeit■ Hohe Radialsteifigkeit■ Robuste Bauweise Hydraulische Dehnspanntechnik von zeichnet sich aus durch:■ Hochgeschwindigkeits-/Feinfräsen■ Schwerzerspannung■ Holzbearbeitung■ HSC-Zeilenfräsen/Werkzeug- und Formenbau ■ HSC-Zeilenfräsen/Werkzeug- und Formenbau ■ Innenschleifen■ Bohren und Senken■ Präzisionsreiben■ WerkzeugschleifenDehnspannfutterEine präzise Lösung fürIhre Fertigungsaufgabe■ Flexible Spanndurchmesser ■ Schlanke und lange Bauweisen ■ Ausgewuchtete Werkzeuge für hohe Drehzahlen ■ Unempfindlich gegen Schmutz und Späne ■ Spannen mehrerer Werkstücke im Paket möglich71 Spannschraube2 Kolben3 Hydrauliksystem4 Grundfutter5 Dehnhülse6 Werkstück7 Flanschaufnahme1 Straining screw2 Piston3 Hydraulic system4 Basic chuck5 Expansion sleeve6 Work piece7 Flange1 Vis de serrage2 Piston3 Système hydraulique4 Mandrin de base5 Douille expansible6 Pièce usinée7 Porte-brideFunktionsbeschreibungDie hydraulische Dehnspanntechnik findet als ein neuartiges, vielseitig an -wend b ares Spannverfahren dort Anwendung, wo dosierbare, flächengleich-mäßig a uftretende Spanndrücke und höchste Rundlaufgenauigkeit gefor-dert sind. Alle bisher angewendeten mechanischen Spannmittel z. B.Spannbacken, Segment s pannbacken, Spannzangen oder Spreizdorne zei-gen gegenüber den wesentli c hen Kriterien der hydraulischen Dehnspanntechnik bezüglich Genauigkeit und sicheres Spannen erhebliche Grenzen auf. Das Prinzip der hydraulischen Dehnspanntechnik ist die gleichmäßige Materialausdehnung einer nicht unterbrochenen Innen- oder Außenhülse, die an den Enden mit einem Grundkörper (Futter oder Dorn)durch ein metallurgisches Diffusionsverfahren verbunden ist. Zwischen Grundkörper und Dehnhülse verbleibt entsprechend der benötigten Spannlänge eine Druckölkammer, die an einen Zuführkanal angeschlossen ist. Kammer und Zuführkanal bleiben mit einem weitgehendst gasfreien Drucköl gefüllt. Das Druck öl wird entweder mechanisch über einen Kolben oder kraftbetätigt durch ein Hydraulikaggregat je nach den Erfordernissen dosiert mit Druck beaufschlagt, so daß sich die meist aus gehärtetem Spezialstahl gefertigte Dehnhülse völlig gleichmäßig über die gesamte Mantelfläche ausdehnt. Solange die Werkstoffdehn g renze, etwa 0,7% vom Spanndurchmesser, nicht überschritten wird, geht die Dehnhülse nach Druckwegnahme wieder genau auf Fertigungsmaß zurück. Die günstigen Dauerfunktionseigenschaften sind bei einer mittleren Dehnrate von 0,3%vom Spanndurchmesser gegeben, d.h. ein 50 mm Spanndorn hat z.B. eine maximale Spanntoleranz von 0,15 mm. Durch die große Mantelfläche der Druck ölkammer ergibt sich im Vergleich zum aufgebrachtem Spanndruck eine enorm hohe Haltekraft, ohne daß es dabei am gespannten Teil zu Deformierungen kommt. Da Grundkörper und Dehnhülse durch das Fehlen vom mechanischen V erbindungen praktisch ein Teil bilden, werden Rundlaufgenauigkeiten in der G rößenordnung von 1–3 μm erreicht. Die Dehnspanntechnik findet vorteilhafte Anwendung praktisch auf allen Gebieten der Zerspanung und des Messens sowohl bei der Werkstück – wie auch der Werkzeugaufnahme.Functional Description Whenever a proportioning, uniform distributed area clamping pressure and highest run-out accuracy is required, the new and versatile “Hydro –Actuated Expansional Clamping” technology will be used. All mechanical clamping fixtures like clamping jaws, collets, segmented clamping jaws and straddling mandrels – compared to hydro – actuated expansional clamping – are limitited as far as accuracy and r eliable clamping is concerned. The principle of the hydro – actuated expansional clamping technology is the uni-form material protaction of an uninterupted internal or external sleeve, con-nected on both ends with the basic chuck or arbor through a metallurgical diffusion process. Between the basic chuck or arbor and the sleeve remains a small chamber, which is conntected to the input channel.Both the chamber and channel are filled with degasified oil. Whenever the oil will be pressurized either mechanically or by a hydraulic unit the sleeve – mostly made from special steel – will be uniformly expanded. As long as the elongation limit of the material – approximately 0,7 % of the clamping diameter – is not exceeded, the sleeve material will return to the original dia-meter if the unit is depressurized. The best long term results are given with an average elongation rate of 0,3 %, witch means a clamping mandrel with 50 mm diameter will have a clamping tolerance of 0,15 mm (2 inch dia. with 0,006 inch tolerance). Due to the large area of the c lamping sleeve the clam-ping grip will be extremly high without causing deformation on the work piece. Since the basic chuck is solidly connected to the sleeve and therefo-re seen as one unit, the runout accuracy is in the order of 1 – 3 μm The hydro – actuated expansional clamping technology is very favourable for all a pplications like cutting and measuring operations as well as clamping too-ling or work pieces.InnenschleifenInternal Grinding7AußenschleifenO. D. GrindingTool ClampingO. D. GrindingVerzahnung SchleifenGear GrindingGewindeschleifenThread Grinding7 Messen und Prüfen Measuring and CheckingFräsenMillingFräsen Weldon (DIN 1835B) Milling Weldon System7Drehen Auswuchten BalancingDrehmomente* (in Nm), geölter Schaft, Kleinstmaß/Größtmaß h6 Toleranz, Dehnspannfutter, bei Direktspannung, S pann-Ø 6 – 32 mm Torque* (in Nm), lubrified shank, minimum/maximum size tolerance of Hydraulic Chucks with direct clamping Ø 6 – 32 mm Couple de serrage* (en Nm), queue huilée, tolérance minimale/maximal h6, mandrins en serrage direct Ø 6 – 32 mm DrehmomenteAus der abgebildeten Tabelle entnehmen Sie bitte das für den jeweiligen Spanndurchmesser übertragbare Drehmoment.Diese Werte gelten für Spannung von glatten, vollzylindrischen Werkzeugschäften.TorquesForm the data table you can retrieve the individual clamping diameters trans-missible torque.The values are valid for the directc lamping of smooth, fully cylindrical tool shanks.Couple de serrageLe tableau ci-après indique pour diffé-rents diamètres de serrage les couplest ransmissibles correspondants. Ces valeurs sont valables pour le serrage direct des queues cylindriques.Drehmomente gemessen Torques measuredCouple de serrage Drehmomente* (in Nm), geölter Schaft, Kleinstmaß/Größtmaß h6 Toleranz, Dehnspannfutter Spann-Ø20 mm(mit Zwischenbüchse)Torque* (in Nm), lubrified shank, minimum/maximum size tolerance of Hyraulic Chucks clamping Ø 20mm (with sleeve)Couple de serrage* (en Nm), queue huilée, tolérance minimale/maximal h6, mandrins Ø 20 mm (avec douille de réduction)Drehmomente gemessen mit Zwischenbüchsen Torques measuredwith sleeveCouple de serragemesuré avec douillede réductionDrehmomente* (in Nm), geölter Schaft, Kleinstmaß/Größtmaß h6 Toleranz, Dehnspannfutter Spann-Ø 12 mm (mit Zwischenbüchse) Torque* (in Nm), lubrified shank, minimum/maximum size tolerance of Hydraulic Chucks clamping Ø 12 mm (with sleeve) Couple de serrage* (en Nm), queue huilée, tolérance minimale/maximal h6, mandrins Ø 12 mm (avec douille de réduction)* Drehmomente gültig für Schaftlängen nach DIN 6535 und DIN 1835* Torques valid for shank lengths according toDIN 6535 and DIN 1835* Couples de rotation valables pour desl ongueurs de queue selon DIN 6535 etDIN 1835Achtung:Alle Futter sind für die Übertragung des höchstmöglichen Lastdrehmomentes eingestellt. L eerspannungen dürfen auch mit Reduzierhülse nicht vorgenommen werden.Vor jedem Werkzeugwechsel sollte mit einem Spannkraftprüfdorn die volle Spannkraftüberprüft werden.Hydr. Dehnspannfuttermit zentralerKühlschmierstoffzuführung Hydraulic chuck with central coolant supply by means ofadjusting screwMandrin expansible avec alimentation centralisée en liquide d’arrosage parvis de réglageHydr. Dehnspannfuttermit zentralerKühlschmierstoffzuführung Hydraulic chuck with central coolant supply by means of adjusting screwMandrin expansible avec alimentation centraliséeen liquide d’arrosage parvis de réglageHydr. Dehnspannfuttermit zentralerKühlschmierstoffzuführungkurze Ausführung Hydraulic chuck with central coolant supply by means ofadjusting screw short executionMandrin expansible avec alimentation centralisée en liquide d’arrosage parvis de réglage execution courtHydraulische DehnspanntechnikExpansion SleevePressure ChamberStop BoltSealing PistonPressure PistonStraining ScrewDehnhülse Druckkammer Anschlag Dichtkolben DruckkolbenSpannschraube7Hydr. DehnspannfutterANSI B5.50 mit zentralerKühlschmierstoffzuführung Hydraulic chuck ANSI B5.50 with central coolant supply by means of adjusting screw Mandrin expansible ANSI B5.50 avec a limentation c entralisée en liquide d’arrosage par vis de réglage7Hydr. Dehnspannfutter MAS 403 BT mit zentraler Kühlschmierstoffzuführung Hydraulic chuck MAS 403 BT with central coolant supply by means of adjusting screwMandrin expansible MAS 403 BT avecalimentation c entraliséeen liquide d’arrosagepar vis de réglageHydr. Dehnspannfuttermit zentralerKühlschmierstoffzuführung Hydraulic chuck with central coolant supply by means of adjusting screwMandrin expansible avec alimentation centraliséeen liquide d’arrosage parvis de réglage7Hydr. Dehnspannfuttermit zentralerKühlschmierstoffzuführung Hydraulic chuck with central coolant supply by means ofadjusting screwMandrin expansible avec alimentation centralisée en liquide d’arrosage parvis de réglageHydr. Dehnspannfuttermit zentralerKühlschmierstoffzuführung Hydraulic chuck with central coolant supply by means of adjusting screwMandrin expansible avec alimentation centraliséeen liquide d’arrosage parvis de réglage7execution longue et fine7Hydr. Dehnspannfuttermit zentralerKühlschmierstoffzuführung lange, schlanke Ausführung Hydraulic chuck with central coolant supply by means ofadjusting screw long, slim executionMandrin expansible avec alimentation centralisée en liquide d’arrosage parvis de réglageexecution longue et fineHydr. Dehnspannfuttermit zentralerKühlschmierstoffzuführung lange, schlanke Ausführung Hydraulic chuck with central coolant supply by means of adjusting screwlong, slim executionMandrin expansible avecalimentation centraliséeen liquide d’arrosage parvis de réglageexecution longue et fine7Hydr. Dehnspannfuttermit zentralerKühlschmierstoffzuführung,als Ver l ängerung beiStörkonturen Hydraulic chuck with central coolant supply by means ofadjusting screw long, slim executionMandrin expansible avec alimentation centralisée en liquide d’arrosage parvis de réglageexecution longue et fineHydr. Dehnspannfutter DIN 20807Hydr. Dehnspannfuttermit zentralerKühlschmierstoffzuführungHydraulic chuck with centralcoolant supply by means ofadjusting screwMandrin expansible avecalimentation centraliséeen liquide d’arrosage parvis de réglageAusziehschlüssel für alle Spann-∅Bestell-Nr.12.000.0.0.017Hydro-Dehnspanndorne /Hydraulic Expansion Mandrels Hydraulische Dehnspanntechnik von zeichnetsich aus durch:I Einfache HandhabungI Wartungsfreies System–keine Nebenkosten I Extrem schnelle RüstzeitenI Höchste Rundlaufgenauigkeit je nach Type<0,003mm bzw.<0,005mmI Gedämpfte Vibration,gute Biege-undTorsionssteifigkeitI Hohe RadialsteifigkeitI Robuste BauweiseI Flexible Spanndurchmesser I Schlanke und lange BauweisenI Ausgewuchtete Werkzeuge für hoheDrehzahlenI Unempfindlich gegen Schmutz und Späne I Spannen mehrerer Werkstücke im PaketmöglichBietet einschließlich Konstruktionund Fachberatung kundenindividuelleLösungen der hydraulischen Werkzeug-und Werkstückspannung.Hydraulical Expansional Clamping Technology from WESTEC designed by:I Maximum easy of useI Setup within secondsI Accurate length presetting axially or radiallyI Maximum continuous run out and repeataccuracy of<0,003I No additional investments or maintenanceefforts for componentsI Versatile clamping rangeI Insensible for dirt and swarfsI Radial length presetting I Balanced tools for high rpmI Excellent vibration damping,improvedsurface qualityI Long service lifeI Maintenance-freeHydraulische Spannwerkzeuge 静压膨胀芯轴静压膨胀芯轴■ 高精度很好端面跳定精度更高的切削扭矩传递降低了设备成本的费用（高加工效率，更好的变化灵活性）出众的耐磨强度性能很好的耐脏性能简便的操作性能低的购置成本圆跳动精度可以达到０．００２ｍｍ在整个的夹持范围内，涨套能够稳定的保持一个圆柱形膨胀液压膨胀芯轴可以在许多不同的设备配备使用。
