液压刀柄和热涨刀柄的性能比较-中文

加工中心刀柄的种类加工中心刀柄是一种用于夹持刀具的装置，其作用是将刀具固定在加工中心主轴上，确保刀具在加工过程中的稳定性和精度。

刀柄的种类繁多，不同的刀柄适用于不同的加工需求，本文将介绍常见的几种刀柄类型及其特点。

1. 刀杆式刀柄刀杆式刀柄是最常见的一种刀柄类型，其结构简单，安装方便。

刀杆式刀柄通常由刀杆和刀柄头两部分组成。

刀杆是一根圆形或六角形的杆状物，用于连接刀柄头和主轴。

刀柄头则是用于夹持刀具的部分，通常由钢制或铝制材料制成，具有较高的强度和刚性。

刀杆式刀柄适用于大多数加工场合，价格也比较实惠。

2. 面铣刀柄面铣刀柄是一种专门用于面铣切削的刀柄，其特点是刀柄头与刀杆呈90度角，用于夹持平面铣刀。

面铣刀柄通常由钢制或铝制材料制成，具有较高的刚性和稳定性，适用于高精度面铣加工。

3. 圆柱刀柄圆柱刀柄是一种用于夹持圆柱刀具的刀柄，其特点是刀柄头与刀杆呈180度直线，用于夹持铣刀、钻头等圆柱形刀具。

圆柱刀柄的结构简单，适用于大多数加工场合。

4. 锥柄刀柄锥柄刀柄是一种用于夹持锥柄刀具的刀柄，其特点是刀柄头与刀杆呈锥形，用于夹持锥形铣刀、钻头等刀具。

锥柄刀柄的夹持力较强，适用于高速加工和重负荷切削。

5. HSK刀柄HSK刀柄是一种高速刀柄，其结构与传统的刀柄不同。

HSK刀柄采用锥形接口，刀柄头与刀杆之间没有接口，刀柄头直接插入主轴中。

这种结构可以减少刀柄头和刀杆之间的摩擦，提高切削精度和切削效率。

HSK刀柄适用于高速加工和重负荷切削。

6. Capto刀柄Capto刀柄是一种由瑞典公司Sandvik Coromant开发的刀柄，其结构类似于HSK刀柄，但具有更好的刚性和稳定性。

Capto刀柄采用多点接触设计，刀柄头和主轴之间有六个接触点，可以提高夹持力和切削精度。

Capto刀柄适用于高速加工和重负荷切削。

总之，不同类型的刀柄适用于不同的加工需求。

在选择刀柄时，需要考虑切削材料、切削条件、切削精度等因素，以确保刀具的稳定性和加工效率。

浅谈刀柄的种类与特点伟泽作百家号06-2904:50刀柄作为连接机床和刃具的重要“桥梁”，关系着加工精度、刃具寿命、加工效率等的优劣，最终影响加工质量与加工成本。

因此，如何正确选择一把合适的刀柄就显得非常重要。

由于各种加工的要求不尽相同，与之相呼应是不同夹紧方式的刀柄。

在这里，对各种刀柄的普遍特点做简单介绍。

（一）弹簧刀柄工作原理：利用有锥度的弹簧夹套在轴向移动（锁紧）的过程中逐渐收缩，实现夹紧刃具。

适用范围：钻头、铰刀、精加工立铣刀等特点：夹持范围大；通用性好；精度高（仅限部分厂家）。

关键点：弹簧夹套是否能够完美均匀收缩是决定跳动精度的关键因素之一；轴承式螺母可大幅降低锁紧时对夹套的扭力。

弹簧夹套在4D处跳动精度级别代表20μm以内普通级普通ER夹套10μm以内精密级精密ER夹套5μm以内超精密少数厂家3μm以内顶级高精度NBC夹套（二）液压刀柄工作原理：利用液压使刀柄内径收缩实现夹紧刃具。

适用范围：立铣刀、硬质合金钻头、金刚石铰刀等的高精度加工。

特点：操作方便，只需1根T型扳手即可拧紧，属于所有刀柄中夹持方式最简单的；精度稳定，扭紧力不直接作用于夹持部分，即使新入职的操作人员也可以稳定装夹；完全防水、防尘；防干涉性能好，市面上部分细长型液压刀柄，已可媲美热缩刀柄的防干涉性能。

（三）热缩刀柄工作原理：利用刀柄和刃具的热膨胀系数之差，实现夹紧刃具。

适用范围：干涉条件要求较高的加工场合。

特点：防干涉性好；夹持范围小，只能夹持一个尺寸的刃具；初期跳动精度较好（随着加热次数的增加下降较快）；需专门的加热冷却装置，安全性差，对操作人员要求高。

（四）强力铣刀柄工作原理：通过螺母压迫刀柄本体收缩，实现夹持刃具。

适用范围：立铣刀的重切削。

特点：高刚性；夹持力强，是所有夹持类刀柄中夹持力最大的。

防干涉性不好；（最近也有厂家推出了螺母外径仅为32mm的强力铣刀柄）跳动精度一般，普遍在0.02mm以下，但也有厂家做到了5~10μm。

加工中心刀柄介绍随着加工中心在零件机械加工中的运用越来越普遍，加工中心刀柄的使用也越来越多。

但是，刀柄的种类有很多，我们必须选择精度足够的、经济的、使用方便的刀柄用于零件的加工，这就要求我们对刀柄有全面的了解。

刀柄，用于连接加工中心主轴与切削刃具的装备。

这就如同人用手拿着笔写字，人是机床，笔是切削刃具，手就是刀柄。

如图1所示，由于刀柄是与主轴连接、与刀具连接，所以刀柄的分类也主要有两种分类。

按与加工中心主轴的连接方式分类：分为7:24锥度刀柄和1:10锥度刀柄；按刀柄与刀具的连接方式分类：分为侧固式刀柄、弹簧夹套式刀柄、液压刀柄、热涨刀柄等。

图1一、刀柄与主轴连接方式加工中心的主轴和刀柄之间通常采用锥度配合。

锥度配合特点是具有定心性好、间隙或过盈可以方便地调整等。

图2锥度C=（D-d）/L，如图2。

因此刀柄按锥度也分为7：24和1：10两大类。

（一）、7:24锥度刀柄定位原理及特点1、7:24锥度刀柄定位原理图3 图47:24锥度刀柄通过长锥面限制X、Y方向的移动及转动，Z方向的移动5个自由度，通过拉力F与锥面产生的摩擦力限制Z轴的转动（如图3、图4所示），从而实现刀柄的完全定位，此定位方式刀柄端面与主轴端面有间隙，如BT系列刀柄。

2、7:24锥度刀柄的特点优点：1）、不自锁，可以实现快速装卸刀具；2）、刀柄的锥体在拉杆轴向拉力的作用下，紧紧地与主轴的内锥面接触。

3）、7：24锥度的刀柄在制造时只要将锥角加工到高精度即可保证连接的精度，所以成本相应比较低，而且使用可靠。

缺点：1）、单独的锥面定位。

7：24锥度刀柄连接锥度较大，锥柄较长，导致a、换刀行程长，换刀时间慢；b、刀柄重量增加，机床损耗功率增加。

2）、在高速旋转时，由于离心力的作用，主轴前端锥孔会发生膨胀，膨胀量的大小随着旋转半径与转速的增大而增大，见图5，但是与之配合的7：24锥度刀柄由于是实心的所以膨胀量较小。

（如：在离主轴中心r=0.02m处，一质量为m=100g的质点,在机床主轴转速为n=12000r/min时，所受到的离心力为F=3158.3N，即为315.83Kg的力。

内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.虽然与整个加工中心的成本相比刀柄成本显得微不足道，但它是连接机床主轴和刀具的重要部件，选择合适的刀柄具有非常重要的意义，因为刀柄质量会对整个加工过程的加工效果产生重大影响。

对刀柄重要的要求就是高速加工时的夹持力度、径向跳动精度和平衡质量，这些都能减少振动。

刀柄的径向跳动精度要小于0.003毫米。

为支持机床的线性传动，主轴、刀柄和刀具的总重量越小，对获得优良切削效果越有利。

根据刀柄对切削结果的影响，客户对刀柄的要求也通常很明确，并且市场上有很多种类的刀柄能够满足这些要求。

我们将特别关注以下四种刀柄：液压刀柄；应力锁紧式刀柄；通用刀柄；热缩刀柄。

液压刀柄液压刀柄可以用于大多数刀具夹持。

与传统的刀柄相比，液压刀柄使用不同的夹持方式来夹紧刀具。

夹持力是通过一个螺钉来实现的(一个螺钉、一个活塞和套筒)。

通过转动螺钉就可以在刀柄内产生均匀的液压。

这个压力通过一个套筒来传递的，而套筒被用来夹持刀具。

使用这个夹持系统，可以实现径向跳动精度( ≤ 3mm)和极高的重复夹紧精度( ≤ 3mm)。

因为刀具被夹持在一个液压镗里，里面装的是油，刀柄能够提供优良的减震效果。

进而避免了由刀具振动带来的材料碰撞，用户可以得到更好的工件表面质量和更长的刀柄使用寿命。

这些刀柄不仅具有免维护和防灰尘的性能，还有使用方便和对刀具夹持安全的性能。

应力锁紧式刀柄应力锁紧系统是一种设计非常精巧的装置，但是它工作原理却很简单：用一个多边形孔的三个不同部位部分来夹紧切削刀具。

对于高速加工来说，从刀柄可以通过刀夹的弹性形变来夹紧时起，应力锁紧夹持刀具就变成了一种非常重要的解决方案。

这款刀柄的主要优势就在于它细长的外形设计。

标准目前主要标准有BT、SK、CAPTO、BBT、HSK等几种规格的主轴型号。

BT，BBT，均为日本标准，现也是普遍使用的一种标准。

SK（DIN6987）德国标准传统刀柄，有ER型，强力型，侧固型，平面铣刀型，钻夹头，莫氏锥柄现代有液压刀柄，热胀刀柄，PG（冷压）型。

HSK刀柄简介在高速切削加工已成为机械加工制造技术重要的环节。

传统的BT刀具系统的加工性能已难以满足高速切削的要求。

目前高速切削应用较广泛的有德国的HSK （德文Hohl Shaft Kegel缩写）刀具系统、美国的KM 刀具系统、日本的NC5、BIG-PLUS刀具系统等以上皆属于两面拘束刀柄。

而刀具系统能在高速下进行切削加工，应满足以下基本条件：1. 较高的系统精度系统精度包括系统定位夹持精度和刀具重复定位精度，前者指刀具与刀柄、刀柄与机床主轴的连接精度；后者指每次换刀后刀具系统精度的一致性。

刀具系统具有较高的系统精度，才能保证高速加工条件下刀具系统应有的静态和动态稳定性。

2. 较高的系统刚度刀具系统的静、动刚度是影响加工精度及切削性能的重要因素。

刀具系统刚度不足会导致刀具系统振动，从而降低加工精度，并加剧刀具的磨损，降低刀具的使用寿命。

3. 较好的动平衡性高速切削加工条件下，微小质量的不平衡都会造成巨大的离心力，在加工过程中引起机床的急剧振动。

因此，高速刀具系统的动平衡非常重要。

二、HSK工具系统标准的制订从1987年开始，由德国阿亨工业大学机床实验室以及一些工具制造厂、机床制造厂、用户企业等30多个单位成立了专题工作组，在M.Weck 教授领导下开始了新型工具系统的研究开发工作。

经过第一轮研究，工作组于1990年7月向德国工业标准组织提交了「自动换刀空心柄」标准建议。

德国于1991年7月公布了HSK刀具系统的DIN标准草案，并向国际标准化组织建议制定相关ISO标准。

1992年5月，国际标准化组织ISOT/TC29（工具技术委员会）决定暂不制订自动换刀空心柄的ISO标准。

关于刀柄的选型很多时候面临机床刀柄的更换采购，或者工艺的改进要重新选购刀柄的时候，采购对于刀柄的选型总是特别迷茫。

如果之前购买过，按图索骥，那么这个采购还相对简单，只要找准对应的品牌就可以了。

但有时候要面临选型的困难的时候，我们就要先了解一下刀柄的基础知识。

首先我们要了解刀柄的标准和分类，由于各个国家在工业进程的情况各有不同，在各种不同的情形和局势下，为了保证自身的技术能力，刀柄的标准在日本，德国，美国这几个工业发展时间比较早，工业能力比较先进的国家，他们分别拥有自己的标准刀柄日本标准BT 刀柄，德国标准SK刀柄，；美国标准CAT刀柄。

后面由于经济发展的国际化，欧盟由德国主导拥有了欧盟标准HSK刀柄；全球则有了国际标准ISO。

而这些标准按主轴锥孔锥度分，则可以分为锥度为7:24的通用刀柄和1:10的HSK真空刀柄。

按夹持种类分，则分为液压刀柄、应力锁紧式刀柄、通用刀柄、热装刀柄。

了解完了刀柄的标准和种类，我们再说一下他的作用。

刀柄是连接机床主轴与刀具的重要桥梁。

虽然刀柄的价值与成套设备的价值相比是微不足道的，但它却是连接机床主轴与刀具的重要桥梁，对于加工质量的好坏产生着重要的影响。

在现代越来越多的大型高速加工设备被应用到实际生产中，如何选择合适的刀柄以适应逐渐提高的机床主轴转速，加工出高精度的模具型面，显得尤为重要，技术人员必须综合考虑刀柄的各种特性，尤其是在高速运转条件下的夹紧力和径向跳动误差精度及其动平衡质量，这样有利于降低刀具本身存在的振动。

下面我们按刀柄的夹持种类剖析一下各个种类的刀柄的优缺点。

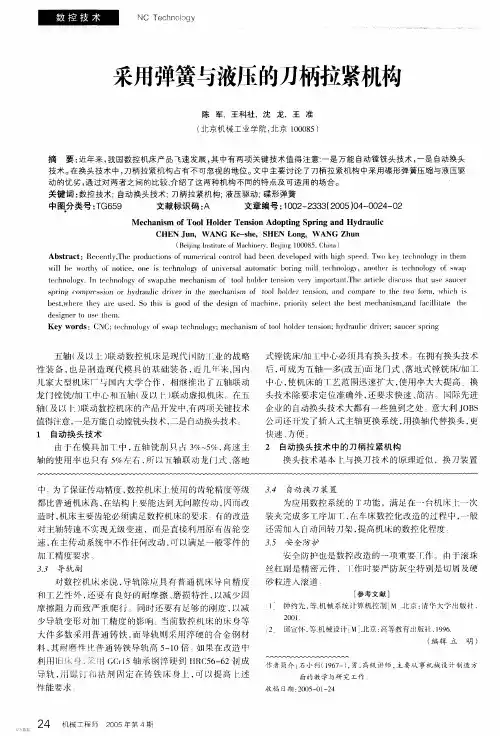

液压刀柄液压刀柄是一种应用很广泛的刀柄。

此种刀柄的夹持方式有别于传统刀柄系统。

拧紧只需用一个加压螺栓，当螺栓拧紧时便会推动活塞的密封块在刀柄内产生的一个液压油压力，该压力均匀地从圆周方向传递给钢制膨胀套，膨胀壁再将刀具夹紧。

采用这一刀具夹紧系统，可使系统径向跳动误差精度和重复定位精度控制在3μm以下。

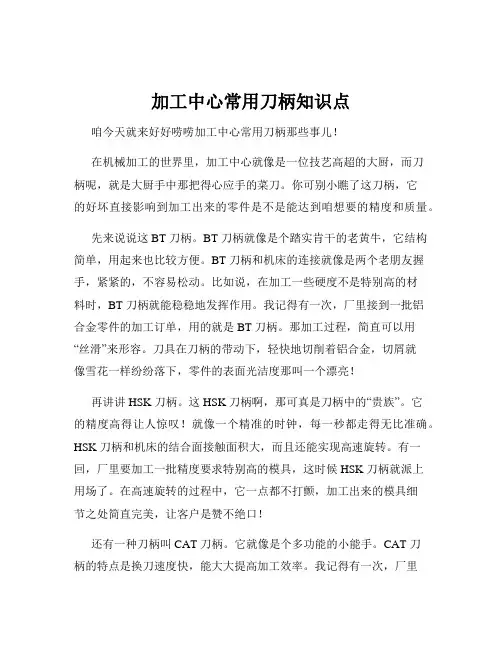

加工中心常用刀柄知识点咱今天就来好好唠唠加工中心常用刀柄那些事儿！在机械加工的世界里，加工中心就像是一位技艺高超的大厨，而刀柄呢，就是大厨手中那把得心应手的菜刀。

你可别小瞧了这刀柄，它的好坏直接影响到加工出来的零件是不是能达到咱想要的精度和质量。

先来说说这 BT 刀柄。

BT 刀柄就像是个踏实肯干的老黄牛，它结构简单，用起来也比较方便。

BT 刀柄和机床的连接就像是两个老朋友握手，紧紧的，不容易松动。

比如说，在加工一些硬度不是特别高的材料时，BT 刀柄就能稳稳地发挥作用。

我记得有一次，厂里接到一批铝合金零件的加工订单，用的就是 BT 刀柄。

那加工过程，简直可以用“丝滑”来形容。

刀具在刀柄的带动下，轻快地切削着铝合金，切屑就像雪花一样纷纷落下，零件的表面光洁度那叫一个漂亮！再讲讲 HSK 刀柄。

这 HSK 刀柄啊，那可真是刀柄中的“贵族”。

它的精度高得让人惊叹！就像一个精准的时钟，每一秒都走得无比准确。

HSK 刀柄和机床的结合面接触面积大，而且还能实现高速旋转。

有一回，厂里要加工一批精度要求特别高的模具，这时候 HSK 刀柄就派上用场了。

在高速旋转的过程中，它一点都不打颤，加工出来的模具细节之处简直完美，让客户是赞不绝口！还有一种刀柄叫 CAT 刀柄。

它就像是个多功能的小能手。

CAT 刀柄的特点是换刀速度快，能大大提高加工效率。

我记得有一次，厂里的生产任务特别紧，为了赶工期，就用上了CAT 刀柄。

那换刀的速度，真的是一眨眼的功夫，这边刀刚用完，那边新刀就已经换上了，机器几乎没有停歇的时候，一直在高效地运转着，最终按时完成了任务。

另外，还有一种比较特殊的刀柄，叫热缩刀柄。

这热缩刀柄啊，就像是个会变形的“金刚”。

使用之前，需要加热让它膨胀，然后把刀具装进去，等冷却后，它就紧紧地抱住了刀具。

有一次，我们在加工一个形状特别复杂的零件，用普通刀柄总是达不到要求的精度。

后来尝试了热缩刀柄，哇塞，效果那叫一个绝！刀具被它牢牢固定住，一丝一毫的晃动都没有，加工出来的零件那叫一个精致。

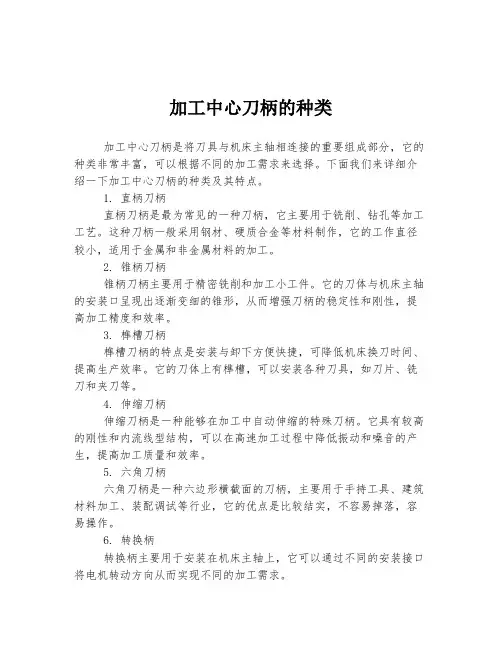

加工中心刀柄的种类
加工中心刀柄是将刀具与机床主轴相连接的重要组成部分，它的种类非常丰富，可以根据不同的加工需求来选择。

下面我们来详细介绍一下加工中心刀柄的种类及其特点。

1. 直柄刀柄
直柄刀柄是最为常见的一种刀柄，它主要用于铣削、钻孔等加工工艺。

这种刀柄一般采用钢材、硬质合金等材料制作，它的工作直径较小，适用于金属和非金属材料的加工。

2. 锥柄刀柄
锥柄刀柄主要用于精密铣削和加工小工件。

它的刀体与机床主轴的安装口呈现出逐渐变细的锥形，从而增强刀柄的稳定性和刚性，提高加工精度和效率。

3. 榫槽刀柄
榫槽刀柄的特点是安装与卸下方便快捷，可降低机床换刀时间、提高生产效率。

它的刀体上有榫槽，可以安装各种刀具，如刀片、铣刀和夹刀等。

4. 伸缩刀柄
伸缩刀柄是一种能够在加工中自动伸缩的特殊刀柄。

它具有较高的刚性和内流线型结构，可以在高速加工过程中降低振动和噪音的产生，提高加工质量和效率。

5. 六角刀柄
六角刀柄是一种六边形横截面的刀柄，主要用于手持工具、建筑材料加工、装配调试等行业，它的优点是比较结实，不容易掉落，容易操作。

6. 转换柄
转换柄主要用于安装在机床主轴上，它可以通过不同的安装接口将电机转动方向从而实现不同的加工需求。

以上就是加工中心刀柄的种类及其特点，我们可以结合具体的加工需求来选择适合自己的刀柄。

数控刀柄标准本文有爱数控 提供一．国内应用的数控机床工具柄部及配用拉钉标准１．国家标准GB10944－89《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄》这个国家标准规定的柄部，在型式与尺寸上与国际标准ISO7388／1完全相同。

详见图7.3-1和7.3-1。

与ISO7388／1相比，增加了一些必要的技术要求，标注了表面粗糙度及形位公差，以保证刀柄的制造质量，满足自动加工中刀具的重复换刀精度要求。

它主要应用于镗铣类加工中心机床的各种刀柄。

２．国家标准所规定的拉钉，《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄用拉钉》这个国家标准所规定的拉钉，在型式与尺寸上与ISO7388／Ⅱ相同。

可与前述标准GB10944－89中所规定的柄部配合使用。

３．日本标准JIS B6339-1986《加工中心机床用工具柄部及拉钉》这个标准只适用于日本进口的加工中心机床及过去几年我国的部分机床厂与日本合作设计和生产的加工中心机床。

它是在日本机床工业协会标准MAS403－1982的基础上制订出来的，在日本得到广泛的应用。

我国1985年以后设计的加工中心机床已改用新的国家标准GB10994和GB10945。

４．国家标准GB3837－83《机床工具7:24圆锥联结》这种锥柄主要用于手动换刀数控机床及重型镗铣床等。

二．整体式工具系统标准JB/GQ5010-1983《TSG工具系统型式与尺寸》TSG工具系统中的刀柄,其代号(按1990年国家标准报批稿)由四部分（JT-45-Q32-120）组成，各部分的含义如下：JT-表示工具柄型代码。

45-对圆锥柄表示锥度规格。

Q32-表示工具的规格。

120-表示刀柄的工作长度。

它所表示的工具为：自动换刀机床用7:24圆锥工具柄(GB10944)，锥柄为45号，前部为弹簧夹，最大夹持直径32mm，刀柄工作长度(锥柄大端直径φ57.15mm处到弹簧夹头前端面的距离)为120mm。
