基坑支护结构设计原则

基坑支护结构设计原则和结构选型汪军（1974-），男，汉族，湖北籍，学士，助理工程师，从事岩土工程施工、设计工作。

22挡土结构及支撑轴力的变化过程，采用这些方法得到的结果用于多道支撑的深基坑挡土结构分析时内力较实际情况的误差比较大，所以现在一般采用有限元法进行挡土墙的内力分析，用这种方法可以有效的计入基坑开挖过程中的多种因素，如作用在挡土支护结构上被动土压力和主动侧的土压力的变化，支撑随开挖深度的增加，其架设数量的变化，支撑架设前的挡土结构的位移以及架设支撑后支撑轴力的变化和挡土结构的位移，支撑预加轴力对挡土结构内力变化的影响，以及空间作用下挡土结构的空间效应等问题。

有限元法可以有效、安全、经济的优化挡土结构形式和开挖过程中的合理化。

挡土结构有限元分析法主要有两种，即“弹性杆系有限元法”和“连续介质有限元法”。

有限元法就是将土体、支护结构进行单元划分，通过数值模拟，从而得到支护结构的内力、位移，也可以算出整个土体的位移场和应力场。

它的优点在于能充分的考虑土体的性质，采用不同的模型、边界条件，从而更加真实的反映实际情况;对于分步施工过程可以采用动态模拟计算，可对每一步开挖的应力和位移作出分析。

采用空间三维有限元分析还可以较好的对基坑的整体形状作出模拟，对一些角撑、圈梁和围檩模拟。

有限元法在50年代出现，从70年代开始应用在基坑工程领域并且取得了很大的成果。

目前在我国主要采用的还是“弹性杆系有限元法”，因为它计算模型简单，参数易取，结果可靠。

最近几年来，随着计算机技术的不断提高，特别是一些通用的有限元计算软件的进入，使得“连续介质有限元法”得到了越来越广泛的运用。

我们不但可以对基坑进行二维有限元分析，而且可以进行三维空间模拟。

不但可以对土体进行线弹性分析，而且还深入到弹塑性阶段，可以更加真实的模拟支护结构的受力特点。

4 基坑支护结构选型深基坑支护的目的与要求是确保坑壁稳定，施工安全；确保邻近建筑物、构筑物和管线安全；有利于挖土及地下室的建造；支护结构施工方便、经济合理。

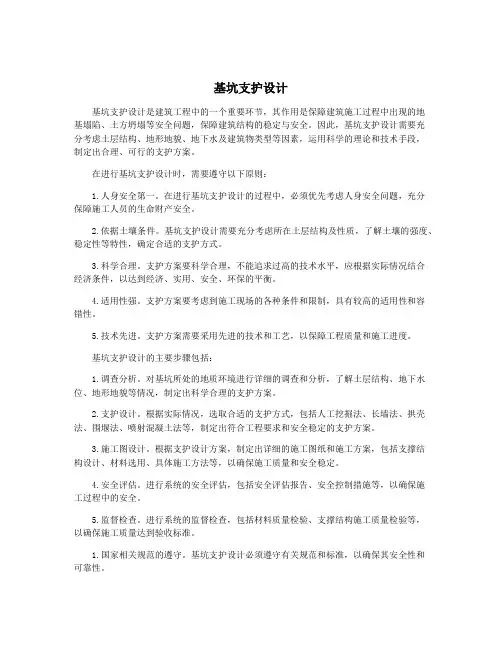

基坑支护设计基坑支护设计是建筑工程中的一个重要环节，其作用是保障建筑施工过程中出现的地基塌陷、土方坍塌等安全问题，保障建筑结构的稳定与安全。

因此，基坑支护设计需要充分考虑土层结构、地形地貌、地下水及建筑物类型等因素，运用科学的理论和技术手段，制定出合理、可行的支护方案。

在进行基坑支护设计时，需要遵守以下原则：1.人身安全第一。

在进行基坑支护设计的过程中，必须优先考虑人身安全问题，充分保障施工人员的生命财产安全。

2.依据土壤条件。

基坑支护设计需要充分考虑所在土层结构及性质，了解土壤的强度、稳定性等特性，确定合适的支护方式。

3.科学合理。

支护方案要科学合理，不能追求过高的技术水平，应根据实际情况结合经济条件，以达到经济、实用、安全、环保的平衡。

4.适用性强。

支护方案要考虑到施工现场的各种条件和限制，具有较高的适用性和容错性。

5.技术先进。

支护方案需要采用先进的技术和工艺，以保障工程质量和施工进度。

基坑支护设计的主要步骤包括：1.调查分析。

对基坑所处的地质环境进行详细的调查和分析，了解土层结构、地下水位、地形地貌等情况，制定出科学合理的支护方案。

2.支护设计。

根据实际情况，选取合适的支护方式，包括人工挖掘法、长墙法、拱壳法、围堰法、喷射混凝土法等，制定出符合工程要求和安全稳定的支护方案。

3.施工图设计。

根据支护设计方案，制定出详细的施工图纸和施工方案，包括支撑结构设计、材料选用、具体施工方法等，以确保施工质量和安全稳定。

4.安全评估。

进行系统的安全评估，包括安全评估报告、安全控制措施等，以确保施工过程中的安全。

5.监督检查。

进行系统的监督检查，包括材料质量检验、支撑结构施工质量检验等，以确保施工质量达到验收标准。

1.国家相关规范的遵守。

基坑支护设计必须遵守有关规范和标准，以确保其安全性和可靠性。

2.选取合适的支护方式。

基坑的类型、所处的土壤条件、地下水等因素都需要考虑到，选取合适的支护方式。

3.合理使用材料。

sjg05-2020基坑支护标准基坑支护是指在建筑工地或其他需要挖掘地下空间的工程中，为了保障施工安全，避免地面塌陷和地基沉降等问题而进行的支护措施。

基坑支护标准是指在进行基坑支护时需要遵守的相关规定和要求，以确保施工过程中的安全与质量。

本文将详细介绍2020年的基坑支护标准。

1.基坑支护设计标准在进行基坑支护设计时，需要考虑土壤类型、地下水位、基坑深度和周边建筑物等因素。

设计时应遵循以下原则：(1)安全性原则：支护结构应能承受来自土壤、地下水和建筑物等方面的作用力，确保施工安全。

(2)可行性原则：支护结构应便于操作和施工，施工过程中能够适应各种环境和条件。

(3)经济性原则：在满足施工安全的前提下，尽量降低施工成本。

2.基坑支护施工标准(1)基坑开挖：按照设计要求进行基坑开挖，确保基坑的平整度和垂直度符合相关要求。

(2)基坑排水：基坑底部应进行排水处理，有效控制地下水位。

(3)基坑支护结构搭设：根据设计要求，采用不同的支护结构，如钢支撑、混凝土支护墙等，在施工过程中合理搭设。

(4)支护结构检查：在进行基坑支护施工过程中，需要对支护结构进行检查，确保支护的稳定性和安全性。

(5)基坑施工过程中的监测与控制：在开挖和支护过程中，需要进行基坑位移、支撑结构变形等监测，及时发现问题并采取控制措施。

3.基坑支护施工安全标准(1)施工人员安全：施工人员需要佩戴安全帽、防护鞋等个人防护装备，严禁在支护结构下面工作。

(2)施工设备安全：施工设备应符合相关安全标准，操作人员需要经过培训并持证上岗。

(3)现场安全管理：设立警示标志和安全警示区，确保施工现场的安全。

(4)应急预案：制定基坑支护施工的应急预案，发生事故时能够及时处置并保障施工人员的安全。

4.基坑支护质量标准(1)施工质量：基坑支护施工应按照设计要求进行，施工过程中严禁出现漏项或错项。

(2)支护结构稳定性：支护结构应具有足够的稳定性，能够承受来自土壤和地下水的外荷载。

基坑支护工程的设计方案一、工程概述基坑支护工程是指在建筑施工中，为了防止基坑倒塌和地面塌陷，需要采取一系列的支护措施，确保基坑安全施工。

基坑支护工程的设计方案是根据地质条件、基坑深度、周围环境等因素而制定的施工技术方案，以确保基坑支护的稳定和安全。

二、地质勘察首先，对待施工地点进行地质勘察，主要包括地层、土质、地下水情况等。

地质勘察结果将为基坑支护工程设计提供基本资料和依据。

三、设计原则1. 安全性：基坑支护工程设计必须遵循“安全第一”的原则，确保基坑支护的稳定和安全性。

2. 经济性：合理利用材料和施工工艺，保证基坑支护工程的经济性和可行性。

3. 可操作性：设计方案要考虑到施工的可操作性和施工工艺的运用，方便施工操作。

四、基坑支护设计方案1. 基坑支护结构：根据地质勘察结果，选择合适的基坑支护结构，包括钢支撑、混凝土梁、预应力锚杆等。

根据基坑深度和地质情况，确定基坑支护的结构形式和材料。

2. 基坑排水设计：根据地下水情况，设计合理的基坑排水系统，确保基坑内的地下水及时排泄，降低基坑水压对支护结构的影响。

3. 基坑施工工艺：根据基坑支护的结构和材料，设计合理的基坑开挖工艺和施工工艺，确保基坑支护施工的顺利进行。

五、施工技术要点1. 基坑支护结构施工：根据设计方案，采用专业的钢支撑或混凝土支撑等支护结构的施工工艺，确保支护结构的稳定和安全。

2. 基坑排水施工：根据设计方案，采用合适的排水设备和排水工艺，确保基坑排水的顺利进行。

3. 施工监测及控制：在基坑支护施工过程中，加强对支护结构的监测和控制，确保施工的质量和安全。

六、施工管理1. 施工组织设计：编制合理的施工组织设计，包括人员配置、施工工艺流程、安全技术措施等。

2. 安全管理：严格遵守安全操作规程，加强施工现场安全管理，确保施工的安全进行。

3. 质量管理：强化施工质量管理，确保基坑支护工程的质量和稳定性。

七、施工后期1. 施工后期监测：基坑支护工程竣工后，加强对支护结构的监测，确保支护结构的稳定和安全。

基坑支护规范1. 引言基坑支护是指在下挖基坑施工过程中采取的措施，以确保基坑的稳定和周围地面和结构的安全。

基坑支护在土木工程中起到至关重要的作用，因此有必要建立基坑支护规范，以确保施工过程的安全性和质量。

随着城市建设的不断发展和基础设施建设的加快推进，基坑工程的需求越来越多。

为了保证基坑工程的顺利进行和相关方的安全，制定基坑支护规范是非常必要的。

本文将对基坑支护规范的制定和实施进行详细阐述，包括规范的内容、应遵循的原则和具体的施工要求等。

2. 规范的内容基坑支护规范主要包括以下内容：2.1 基坑设计基坑设计是基坑支护的基础，包括基坑的尺寸、形状、深度等参数的确定，以及基坑周围地下水位、土质条件等的考虑。

基坑设计应充分满足施工和使用要求，确保基坑的稳定性和安全性。

2.2 支护结构设计支护结构设计是指基于基坑设计对基坑支护结构的设计，包括支撑体系的选择、承载能力的计算和施工工艺的确定等。

支护结构设计应满足施工和使用要求，保证基坑的稳定和周围结构的安全。

2.3 施工工艺施工工艺是指基坑支护的具体施工方法和步骤。

在施工过程中，应按照规范的要求，采取相应的措施和技术，确保基坑支护的质量和安全。

2.4 监测与检测监测与检测是指对基坑支护过程中的各项参数进行实时监测和检测，以确保支护结构的稳定和作业的安全。

监测与检测应按照规范的要求进行，记录和分析监测数据，及时采取措施对异常情况进行处理。

3. 基坑支护的原则基坑支护的设计和施工应遵循以下原则：3.1 安全第一基坑支护的设计和施工应以安全为首要考虑，确保施工过程中的人员和设备的安全。

3.2 经济合理基坑支护的设计和施工应以经济合理为原则，合理利用材料和资源，降低施工成本。

3.3 环保可持续基坑支护的设计和施工应考虑环境保护和可持续性，避免对周围环境的污染和破坏。

3.4 高质量基坑支护的设计和施工应具备高质量的要求，确保支护结构的稳定和使用寿命的长久。

4. 基坑支护的施工要求基坑支护的施工要求包括以下几个方面：4.1 施工管理施工管理是指对基坑支护施工过程中的人员、设备、材料和工艺进行有效管理。

基坑支护设计规范基坑支护设计规范是建筑工程中非常重要的一项工作，其目的是确保基坑的安全稳定、施工顺利进行。

下面是一份基坑支护设计规范的参考：一、基坑支护的分类基坑支护可分为主动支护和被动支护两种类型。

1. 主动支护：包括混凝土槽壁、贴片支护、预应力锚杆、爆破锚杆、钢筋混凝土墙等。

2. 被动支护：包括钢板桩、挡土墙、地锚等。

二、基坑支护的设计要求1. 充分考虑基坑所在地的地质、水文等条件，进行详细的勘察和分析。

2. 根据基坑的深度和周边环境的情况，选择合适的支护方式，并进行支护设计计算。

3. 设计中应充分考虑基坑支护的施工工艺和施工设备的限制，并与施工单位充分沟通。

4. 对于较大的基坑，应进行模拟分析和动力分析，确保支护结构的稳定性。

5. 对于深基坑，应进行脚手架、爬升器、模板等的施工支架设计，确保施工的安全和顺利进行。

6. 对于水下基坑，应考虑防水材料的选择和施工工艺的控制，确保基坑的排水和防水效果。

7. 对于含有可燃气体的基坑，应进行气体抽排和防爆设计，确保施工安全。

三、基坑支护的施工要求1. 基坑支护施工前，应按设计要求进行试验，确保材料的质量和设计参数的准确性。

2. 施工中应保持支护结构的整洁、平直和美观。

3. 施工人员应经过专业培训，持证上岗，确保施工的质量和安全。

4. 施工中应定期检查支护结构的稳定性，如发现问题，应及时采取措施进行处理。

5. 施工结束后，应进行验收，并制定相应的维护规范。

四、基坑支护的管理要求1. 基坑支护设计、施工、验收等各个环节应有专人进行监督和管理，确保设计要求和施工方案的全面贯彻。

2. 建立日常维护和修复制度，定期检查支护结构的安全状况，及时处理损坏和老化的支护材料。

3. 进行安全生产教育和培训，提高施工人员的安全意识和技能水平。

4. 制定应急预案，定期开展演练，提高应对突发情况的能力。

基坑支护设计规范是基于安全、稳定、经济和可行性等原则制定的，施工单位和监理单位应按照规范的要求进行设计、施工和管理，确保基坑支护的质量和安全。

一、建筑基坑支护技术（一）基本规定1、设计原则<1>基坑支护设计应规定其设计使用期限。

基坑支护的设计使用期限不应小于一年。

<2>基坑支护应满足下列功能要求：<2.1>保证基坑周边建（构）筑物、地下管线、道路的安全和正常使用；<2.2>保证主体地下结构的施工空间。

<3>基坑支护设计时，应综合考虑基坑周边环境和地质条件的复杂程度、基坑深度等因素，按“支护结构的安全等级”表采用支护结构的安全等级。

对同一基坑的不同部位，可采用不同的安全等级。

<3.1>一级基坑，支护结构失效、土体过大变形对基坑周边环境或主体结构施工安全的影响很严重；<3.2>二级基坑，支护结构失效、土体过大变形对基坑周边环境或主体结构施工安全的影响严重；<3.3>三级基坑，支护结构失效、土体过大变形对基坑周边环境或主体结构施工安全的影响不严重。

<4>支护结构设计时应采用下列极限状态：<4.1>承载能力极限状态<4.1.1>支护结构构件或连接因超过材料强度而破坏，或因过度变形而不适于继续承受荷载，或出现压屈、局部失稳；<4.1.2>支护结构及土体整体滑动；<4.1.3>坑底土体隆起而丧失稳定；<4.1.4>对支挡式结构，坑底土体丧失嵌固能力而使支护结构推移或倾覆；<4.1.5>对锚拉式支挡结构或土钉墙，土体丧失对锚杆或土钉的锚固能力；<4.1.6>重力式水泥土墙整体倾覆或滑移；<4.1.7>重力式水泥土墙、支挡式结构因其持力土层丧失承载能力而破坏；<4.1.8>地下水渗流引起的土体渗透破坏。

<4.2>正常使用极限状态<4.2.1>造成基坑周边建（构）筑物、地下管线、道路等损坏或影响其正常使用的支护结构位移；<4.2.2>因地下水位下降、地下水渗流或施工因素而造成基坑周边建（构）筑物、地下管线、道路等损坏或影响其正常使用的土体变形；<4.2.3>影响主体地下结构正常施工的支护结构位移；<4.2.4>影响主体地下结构正常施工的地下水渗流。

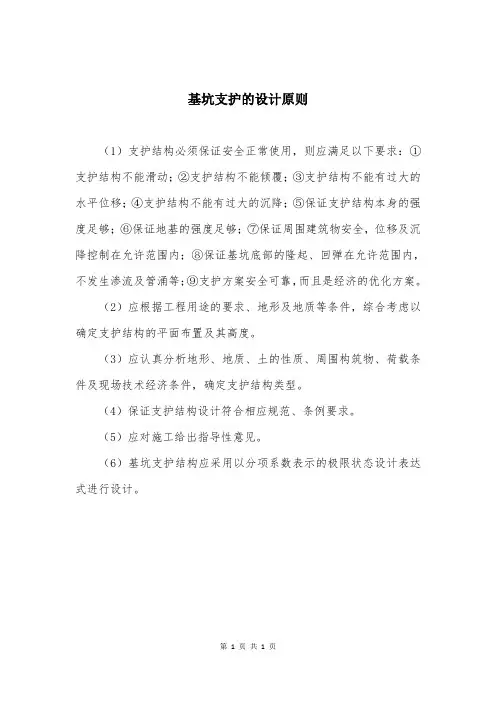

基坑支护的设计原则
（1）支护结构必须保证安全正常使用，则应满足以下要求：①支护结构不能滑动；②支护结构不能倾覆；③支护结构不能有过大的水平位移；④支护结构不能有过大的沉降；⑤保证支护结构本身的强度足够；⑥保证地基的强度足够；⑦保证周围建筑物安全，位移及沉降控制在允许范围内；⑧保证基坑底部的隆起、回弹在允许范围内，不发生渗流及管涌等；⑨支护方案安全可靠，而且是经济的优化方案。

（2）应根据工程用途的要求、地形及地质等条件，综合考虑以确定支护结构的平面布置及其高度。

（3）应认真分析地形、地质、土的性质、周围构筑物、荷载条件及现场技术经济条件，确定支护结构类型。

（4）保证支护结构设计符合相应规范、条例要求。

（5）应对施工给出指导性意见。

（6）基坑支护结构应采用以分项系数表示的极限状态设计表达式进行设计。

第 1 页共1 页。
