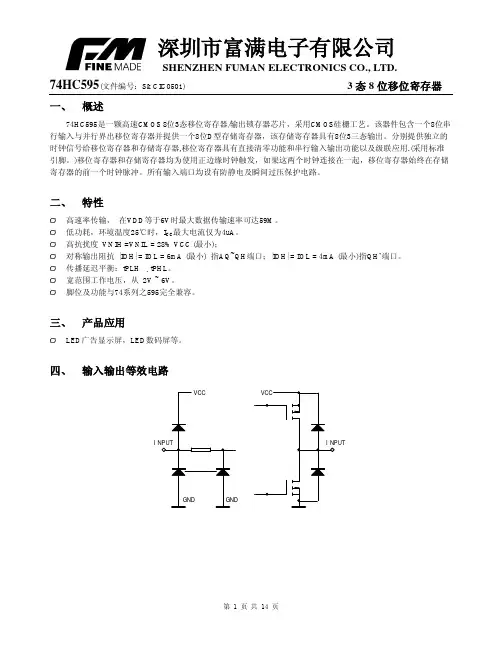

74HC595
8位移位寄存器与输出锁存器
功能描述
这种高速移位寄存器采用先进的硅栅CMOS技术。
该装置具有高的抗干扰性和标准CMOS集成电路的低功率消耗，以及用于驱动15个LS-TTL负载的能力。
.
此装置包含馈送一个8位D型存储寄存器的8位串行入，并行出移位寄存器。
存储寄存器具有8 TRI-STATEÉ输出。
提供了用于两个移位寄存器和存储寄存器独立的时钟。
移位寄存器有直接首要明确，串行输入和串行输出（标准）引脚级联。
两个移位寄存器和存储寄存器的使用正边沿触发的时钟。
如果两个时钟被连接在一起时，移位寄存器的状态将总是提前存储寄存器的一个时钟脉冲。
该54HC/74HC逻辑系列就是速度，功能和引脚输出与标准54LS/74LS逻辑系列兼容。
所有输入免受损害，由于静电放电由内部二极管钳位到VCC和地面。
产品特点
！
1低静态电流：80 mA最大值（74HC系列）
2低输入电流为1mA最大
38位串行输入，并行出移位寄存器以存储
4宽工作电压范围：2V±6V
5级联
6移位寄存器直接明确
7保证移频率：DC至30兆赫。
74hc595工作原理
74HC595 是一种 8 位带有存储器的移位寄存器。
它有 8 个数据输入端，1 个可选的
数据锁定输入端，1 个位极性输入端，1 个数据平移移位输入端，以及 8 个数据输出端。
它主要由波纹形传输器，触发器和一个移位计数寄存器组成。
数据和控制信号输入 74HC595 部分。
数据信号 DL 和 DS 都接在扩展控制器的 P2
口上，当 DS 低电平时，DL 电平置高，P2 口上的数据即为输出的 8 位的 8 进制数据。
SHCP 信号输入到 STCP（移位时钟端口）口，此时输入的信号接受存储，DS 口上的信号
数据写入移位寄存器中，但是未改变其输出的状态。
当移位时钟端口（STCP）接收到低信号时，传输器中的数据开始从移位寄存器的开始
端到突变到移位寄存器的末端，并且屏蔽式 8 路 4 位传送器由输入端产生一个 0 或 1
的电平变化，八个输出端之后接上相应的电器节点，驱动继电器呈现不同的结果，这样用
户可以实现控制电器的开关，控制水阀、电灯、电动机等节点的输出。
另外，当 STCP 上的低电平结束时，数据也就结束了，如果 DL 上的 8 位数据需要
持续的输出，就必须把 output_enable（OE）信号设置为低电平。
这样做的目的是防止寄
存器输出端的内容不断被改变，从而实现持续输出。
74HC595 可以大大减少电路板中电源和空间的元件使用，而且有出色的稳定性和可靠性，是目前广泛使用的芯片组件之一。
74hc595工作原理
74HC595是一个8位移位寄存器，通过串行输入和并行输出实现数据在多个器件之间的传输。
其工作原理如下：
1. 初始化：将ST_CP（存储器件时钟）和SH_CP（移位寄存器时钟）置为低电平，并将OE（输出使能）置为高电平。
2. 数据输入：将数据通过SER（串行输入）引脚输入到第一个74HC595的串行输入端。
3. 移位寄存器时钟：将SH_CP引脚从低电平变为高电平，数据会从SER引脚移位到移位寄存器中，每一次时钟上升沿移位一位。
4. 存储器件时钟：将ST_CP引脚从低电平变为高电平，在上升沿时，移位寄存器中的数据会被存储到存储器件中。
5. 并行输出：存储器件中的数据可以通过QA-QH引脚并行输出，每个引脚代表一个位，QH为最高有效位。
6. 循环移位：可以通过将OE引脚置为低电平，再进行一次存储器件时钟和移位寄存器时钟的操作，实现数据循环移位的效果。
总的来说，74HC595通过移位寄存器实现数据的串行输入和并行输出，可以通过控制时钟信号的触发来移位、存储和输出
数据。
这使得它可以扩展微控制器的IO口数量，广泛应用于LED显示、数码管显示、驱动继电器等数字控制场景中。
74hc595工作原理
74HC595是一种8位移位寄存器和输出锁存器。
它起到了扩展IO引脚的作用，通过串行输入数据来控制并行输出。
下面我们将介绍其工作原理。
74HC595由三个主要部分组成：串行输入、移位寄存器和并行输出。
它采用了串行输入并行输出的数据传输方式。
数据是逐位地通过串行输入引脚（SER）输入到移位寄存器（SHIFT REGISTER）中。
在上升沿时钟输入引脚（SRCLK）的控制下，数据逐位地从串行输入向移位寄存器移位。
接下来，通过锁存时钟引脚（RCLK）的上升沿，移位寄存器中的数据被并行锁存到输出寄存器中。
这意味着移位寄存器中的数据被“冻结”在输出寄存器中，不受后续的移位操作影响。
输出寄存器的并行输出引脚（Qa-Qh）可以连接到外部设备或其他电路中，用来控制各种不同的功能。
输出寄存器中的数据可以通过更新移位寄存器的内容来改变，并进一步通过移位寄存器的移位操作改变。
这种工作模式允许我们通过控制串行输入来逐步改变并行输出的状态。
总结一下，74HC595通过串行输入控制并行输出。
数据通过移位寄存器实现从串行输入到并行输出的转换，并通过锁存操作将数据冻结在输出寄存器中。
通过更新移位寄存器和移位操作，我们可以改变并行输出的状态，从而实现对外部设备或电路的控制。
74HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。
74HC595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SCHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。
三态。
特点8位串行输入/8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率输出能力并行输出，总线驱动；串行输出；标准中等规模集成电路595移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE 时（为低电平），存储寄存器的数据输出到总线。
参考数据CPD决定动态的能耗，PD＝CPD×VCC×f1+∑(CL×VCC2×f0)F1＝输入频率，CL＝输出电容f0＝输出频率（MHz）Vcc=电源电压引脚说明符号引脚描述Q0…Q7 15，1，7 并行数据输出GND 8 地Q7’ 9 串行数据输出MR 10 主复位（低电平）SHCP 11 移位寄存器时钟输入STCP 12 存储寄存器时钟输入OE 13 输出有效（低电平）DS 14 串行数据输入VCC 16 电源功能表输入输出功能SHCP STCP OE MR DS Q7’ Qn× × L ↓ × L NC MR为低电平时仅仅影响移位寄存器× ↑ L L × L L 空移位寄存器到输出寄存器××H L ×L Z 清空移位寄存器，并行输出为高阻状态↑ × L H H Q6 NC 逻辑高电平移入移位寄存器状态0，包含所有的移位寄存器状态移入，例如，以前的状态6（内部Q6”）出现在串行输出位。
74HC595芯片是一种串入并出的芯片,在电子显示屏制作当中有广泛的应用。
74HC595是8位串行输入/输出或者并行输出移位寄存器，具有高阻、关、断状态。
三态。
特点 8位串行输入 8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除 100MHz的移位频率输出能力并行输出，总线驱动串行输出；标准中等规模集成电路应用串行到并行的数据转换 Remote contr ol holding register. 描述 595是告诉的硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。
595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SCHcp的上升沿输入，在STcp 的上升沿进入的存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
CPD决定动态的能耗， PD＝CPD×VCC×f1+∑(CL×VCC2×f0) F1＝输入频率，CL＝输出电容 f0＝输出频率（MHz） Vcc=电源电压引脚说明符号引脚描述内部结构结合引脚说明就能很快理解 595的工作情况引脚功能表：真值表：74595的控制端说明：/SRCLR(10脚): 低点平时将移位寄存器的数据清零。
通常我将它接Vcc。
SRCK(11脚)：上升沿时数据寄存器的数据移位。
QA-->QB-->QC-->...-->QH；下降沿移位寄存器数据不变。
（脉冲宽度：5V时，大于几十纳秒就行了。
我通常都选微秒级）RCK(12脚)：上升沿时移位寄存器的数据进入数据存储寄存器，下降沿时存储寄存器数据不变。
(通常我将RCK置为低电平，) 当移位结束后，在RCK端产生一个正脉冲（5V时，大于几十纳秒就行了。

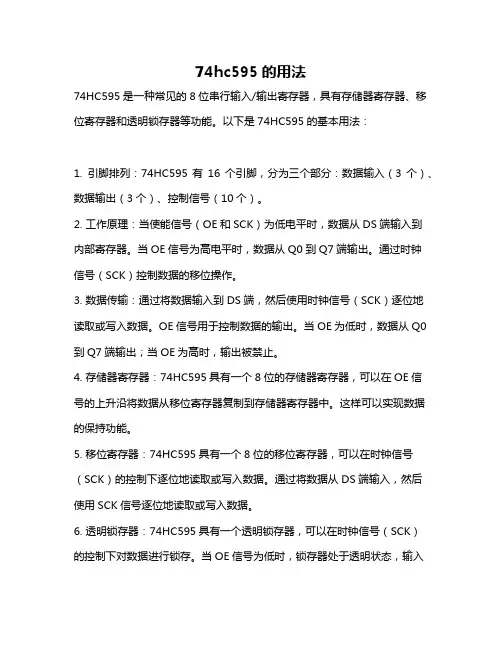

74hc595的用法
74HC595是一种常见的8位串行输入/输出寄存器，具有存储器寄存器、移位寄存器和透明锁存器等功能。
以下是74HC595的基本用法：
1. 引脚排列：74HC595有16个引脚，分为三个部分：数据输入（3个）、数据输出（3个）、控制信号（10个）。
2. 工作原理：当使能信号（OE和SCK）为低电平时，数据从DS端输入到
内部寄存器。
当OE信号为高电平时，数据从Q0到Q7端输出。
通过时钟
信号（SCK）控制数据的移位操作。
3. 数据传输：通过将数据输入到DS端，然后使用时钟信号（SCK）逐位地读取或写入数据。
OE信号用于控制数据的输出。
当OE为低时，数据从Q0到Q7端输出；当OE为高时，输出被禁止。
4. 存储器寄存器：74HC595具有一个8位的存储器寄存器，可以在OE信
号的上升沿将数据从移位寄存器复制到存储器寄存器中。
这样可以实现数据的保持功能。
5. 移位寄存器：74HC595具有一个8位的移位寄存器，可以在时钟信号（SCK）的控制下逐位地读取或写入数据。
通过将数据从DS端输入，然后
使用SCK信号逐位地读取或写入数据。
6. 透明锁存器：74HC595具有一个透明锁存器，可以在时钟信号（SCK）
的控制下对数据进行锁存。
当OE信号为低时，锁存器处于透明状态，输入
的数据可以直接传输到输出端；当OE信号为高时，锁存器处于锁存状态，输入的数据被锁存起来，不会影响输出端的数据。
以上是74HC595的基本用法，可以通过查阅相关资料了解更多高级用法和注意事项。

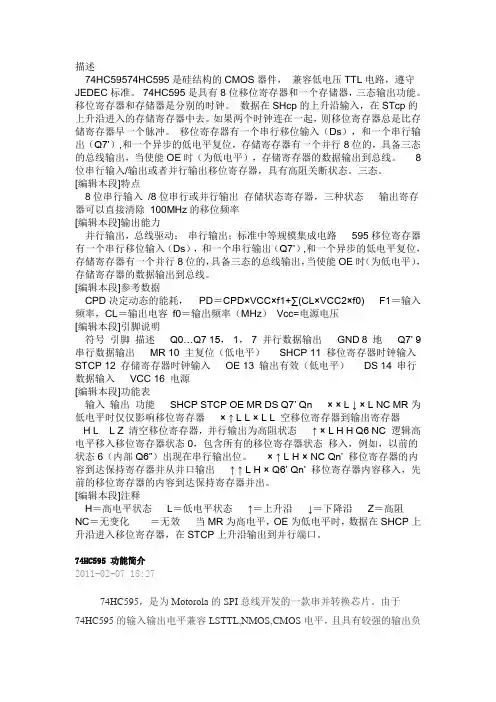

描述74HC59574HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。
74HC595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。
三态。
[编辑本段]特点8位串行输入/8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率[编辑本段]输出能力并行输出，总线驱动；串行输出；标准中等规模集成电路595移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
[编辑本段]参考数据CPD决定动态的能耗，PD＝CPD×VCC×f1+∑(CL×VCC2×f0) F1＝输入频率，CL＝输出电容f0＝输出频率（MHz）Vcc=电源电压[编辑本段]引脚说明符号引脚描述Q0…Q7 15，1，7 并行数据输出GND 8 地Q7’ 9 串行数据输出MR 10 主复位（低电平）SHCP 11 移位寄存器时钟输入STCP 12 存储寄存器时钟输入OE 13 输出有效（低电平）DS 14 串行数据输入VCC 16 电源[编辑本段]功能表输入输出功能SHCP STCP OE MR DS Q7’ Qn × × L ↓ × L NC MR为低电平时仅仅影响移位寄存器× ↑ L L × L L 空移位寄存器到输出寄存器×× H L × L Z 清空移位寄存器，并行输出为高阻状态↑ × L H H Q6 NC 逻辑高电平移入移位寄存器状态0，包含所有的移位寄存器状态移入，例如，以前的状态6（内部Q6”）出现在串行输出位。
74hc595的工作原理
74HC595是一款8位移位寄存器，用于串行输入并行输出数
据的传输。
其工作原理如下：
1. 序列输入：数据首先通过串行输入(SER)引脚依次输入到
74HC595移位寄存器的内部寄存器中。
可以通过将数据位的
电平依次输入SER引脚，或者通过移位寄存器引脚(SRCLK)
提供的时钟信号实现。
每个数据位都会依次被移入内部寄存器。
2. 移位：当所有数据位都被输入后，通过一个移位寄存器引脚(SRCLK)提供的时钟信号，将内部寄存器中的数据进行右移。
此时，新输入的数据位会被移至最低位，而原有数据位则向更高位移动。
3. 输出：移位完成后，将内部寄存器中的数据同时传输到并行输出引脚(Q0-Q7)上。
这些并行输出引脚可以驱动外部设备或
其他电路。
4. 控制：在移位和输出过程中，通过锁存寄存器引脚(RCLK)
提供的锁存信号，可以选择性地决定是否将数据传输到并行输出引脚上。
当锁存信号为高电平时，数据被锁存；当锁存信号为低电平时，数据则可以更新。
总之，74HC595的工作原理就是通过串行输入、移位、并行
输出和锁存控制四个步骤实现从串行到并行的数据传输。
通过输入的数据和时钟信号进行移位操作，最终将数据并行输出到多个引脚上。
74HC595芯片是一种串入并出的芯片 ,在电子显示屏制作中间有宽泛的应用。
74HC595是8 位串行输入/ 输出或许并行输出移位寄存器，拥有高阻、关、断状态。
三态。
特色8 位串行输入8 位串行或并行输出储存状态寄存器，三种状态输出寄存器能够直接消除 100MHz 的移位频次输出能力并行输出，总线驱动串行输出；标准中等规模集成电路应用串行到并行的数据变换Remote controlholding register. 描绘 595 是告诉的硅构造的CMOS器件，兼容低电压TTL电路，恪守 JEDEC标准。
595 是拥有 8 位移位寄存器和一个储存器，三态输出功能。
移位寄存器和储存器是分其他时钟。
数据在 SCHcp的上涨沿输入，在 STcp的上涨沿进入的储存寄存器中去。
假如两个时钟连在一同，则移位寄存器老是比储存寄存器早一个脉冲。
移位寄存器有一个串行移位输入（ Ds），和一个串行输出（ Q7’）,和一个异步的低电平复位，储存寄存器有一个并行 8 位的，具备三态的总线输出，当使能OE时（为低电平），储存寄存器的数据输出到总线。
CPD决定动向的能耗， PD＝CPD× VCC× f1+ ∑ (CL × VCC2＝×输f0)入F1频次， CL ＝输出电容 f0＝输出频次（ MHz） Vcc=电源电压引脚说明符号引脚描绘内部构造联合引脚说明就能很快理解595 的工作状况功能表：真值表：74595 的数据端：QA--QH: 八位并行输出端，能够直接控制数码管的8 个段。
QH': 级联输出端。
我将它接下一个595 的 SI端。
SI: 串行数据输入端。
74595 的控制端说明：/SRCLR(10脚): 低点平常将移位寄存器的数据清零。
往常我将它接Vcc。
SRCK(11脚)：上涨沿时数据寄存器的数据移位。
QA-->QB-->QC-->...-->QH；降落沿移位寄存器数据不变。
74hc595的引脚功能和作用描述74HC59574HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。
74HC595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SHcp 的上升沿输入，在STcp的上升沿进入的存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。
三态。
[编辑本段]特点8位串行输入/8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率[编辑本段]输出能力并行输出，总线驱动；串行输出；标准中等规模集成电路595移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
[编辑本段]参考数据CPD决定动态的能耗，PD＝CPD×VCC×f1+∑(CL×VCC2×f0) F1＝输入频率，CL＝输出电容f0＝输出频率（MHz）Vcc=电源电压[编辑本段]引脚说明符号引脚描述Q0…Q7 15，1，7 并行数据输出GND 8 地Q7’9 串行数据输出MR 10 主复位（低电平）SHCP 11 移位寄存器时钟输入STCP 12 存储寄存器时钟输入OE 13 输出有效（低电平）DS 14 串行数据输入VCC 16 电源[编辑本段]功能表输入输出功能SHCP STCP OE MR DS Q7’Qn ××L ↓×L NC MR为低电平时仅仅影响移位寄存器×↑L L ×L L 空移位寄存器到输出寄存器××H L ×L Z 清空移位寄存器，并行输出为高阻状态↑×L H H Q6 NC 逻辑高电平移入移位寄存器状态0，包含所有的移位寄存器状态移入，例如，以前的状态6（内部Q6”）出现在串行输出位。
74HC595完整中文资料74HC595芯片是一种串入并出的芯片,在电子显示屏制作当中有广泛的应用。
74HC595是8位串行输入/输出或者并行输出移位寄存器，具有咼阻、关、断状态。
三态。
特点8位串行输入8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率输出能力并行输出，总线驱动串行输出；标准中等规模集成电路应用串行到并行的数据转换Remote c ontrol holding register. 描述595是告诉的硅结构的CMO器件，兼容低电压TTL电路，遵守JEDEC标准。
595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SCHcp勺上升沿输入，在S Tcp 的上升沿进入的存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds）,和一个串行输出（Q7 ）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能0E时（为低电平），存储寄存器的数据输出到总线。
CPD决定动态的能耗，PD= CPD< VCC< f1 + 刀（CL X VCC2< f0） F 1=输入频率，。
1=输出电容f0 =输出频率（MHZ Vcc=电源电压引脚说明符号引脚描述内部结构结合引脚说明就能很快理解595的工作情况功能表：真值表:74595的数据端:QA--QH:八位并行输出端，可以直接控制数码管的8个段。
QH':级联输出端。
我将它接下一个595的SI端。
SI:串行数据输入端。
74595的控制端说明：/SRCLR（10脚）:低点平时将移位寄存器的数据清零。
通常我将它接Vcc。
SRCK（11脚）:上升沿时数据寄存器的数据移位。
QA-->QB-->QC-->…-->QH ;下降沿移位寄存器数据不变。
（脉冲宽度：5V时，大于几十纳秒就行了。
74hc595默认电平
74HC595是带有存储寄存器和三态输出的8位串行移位寄存器。
关于其默认电平，需要看具体的引脚：
/SRCLK（10脚，即Shift Register Clock，移位寄存器时钟）：此引脚在低电平时会重置芯片（数据清零）。
在常规操作中，它通常默认接高电平。
/OE（13脚，即Output Enable，输出使能）：当此引脚为高电平时，输出会被禁止。
在常规操作中，为了使595正常输出，它通常默认接低电平。
但如果需要让595在不受控制时输出高阻态（比如在某些初始化或复位阶段），可能需要用IO控制并加上拉电阻。
DS（Data Serial，串行数据输入）：这是数据的来源口，但它本身并没有默认的电平状态，而是取决于你想输入的数据。
Q0-Q7：这些是8位并行输出引脚，它们的电平状态取决于存储在移位寄存器中的数据。
请注意，以上信息是基于74HC595的常见应用和操作。
在具体的项目或应用中，可能会有所不同。
因此，建议参考相关的数据手册或应用笔记以获取更详细和准确的信息。
74HC595中文资料1. 引言74HC595是一款非常常用的串行输入并行输出（Serial-in Parallel-out）移位寄存器。
它具有广泛的应用场景，在数字电路设计、控制器和驱动器等领域发挥着重要作用。
本文将介绍74HC595的基本信息、功能特点、电气参数以及使用方法。
2. 产品概述74HC595是一款8位移位寄存器，它采用了串行输入、并行输出的方式。
它具有以下主要特点：•输入端采用串行方式，输出端采用并行方式。
•支持数据级联，可以通过多个74HC595进行级联扩展输出。
•内部集成串行至并行转换电路，具有较高的工作频率。
•采用CMOS技术，具有低功耗特点。
•提供了灵活的控制引脚，可根据需要进行编程。
3. 功能特点3.1 输入输出74HC595的输入端包括以下信号线：•SER（串行数据输入）：用于输入要移位的数据。
•SRCLK（移位寄存器时钟）：用于触发数据移位操作。
•RCLK（存储寄存器时钟）：用于将移位寄存器的数据更新到并行输出。
•OE（输出使能）：控制并行输出的使能与禁止。
输出端包括以下信号线：•Qa-Qh（并行输出）：共8个输出引脚，用于输出存储在移位寄存器中的数据。
3.2 数据级联74HC595支持数据级联，可以通过多个74HC595进行级联扩展输出。
在级联模式下，从第一个74HC595的SER引脚输入的数据，经过多级移位后，最终在最后一个74HC595的并行输出引脚上显示。
3.3 时序控制通过控制时钟信号的触发，可以实现74HC595的不同工作状态。
具体的时序控制包括以下几个方面：•数据移位时钟：通过SRCLK信号触发，将SER输入的数据逐位移入移位寄存器。
•数据存储时钟：通过RCLK信号触发，将移位寄存器中的数据存入存储器，并行输出。
•输出使能控制：通过OE信号控制，并行输出的使能与禁止。
4. 电气参数以下是74HC595的一些重要电气参数：•工作电源：2V至6V•工作电流：20mA（典型值）•运行频率：最高68MHz•静态电流：1μA（典型值）•输出电流：±35mA（典型值）•输入电压：-0.5V至VCC+0.5V需要注意的是，以上参数仅为一般情况下的典型值，具体的应用环境和使用条件可能会有所不同。
