比例减压阀工作原理
比例减压阀（Proportional pressure reducing valve）是一种用于
控制系统压力的阀门，其工作原理主要是通过改变阀门开度来调节流量，从而达到稳定系统压力的目的。
具体而言，比例减压阀通常由一个传感器、一个比例阀和一个阻尼器组成。
传感器用于测量系统的压力，并将其转化为电信号。
比例阀根据传感器测量到的压力信号，控制阀门的开度，调节流量。
阻尼器用于提供稳定的力，使阀门能够平稳地移动。
当系统压力超过设定值时，传感器会将信号发送给比例阀。
比例阀根据接收到的信号，将阀门的开度逐渐减小，从而减少流量。
随着流量的减少，系统压力逐渐降低，直到达到设定值为止。
相反，当系统压力低于设定值时，比例阀会增加阀门的开度，增加流量，提高系统压力直到设定值。
总之，比例减压阀通过不断调节阀门的开度，控制流量大小，从而稳定系统的压力。
这种类型的阀门在工业自动化系统、液压系统和气动系统中得到广泛应用。

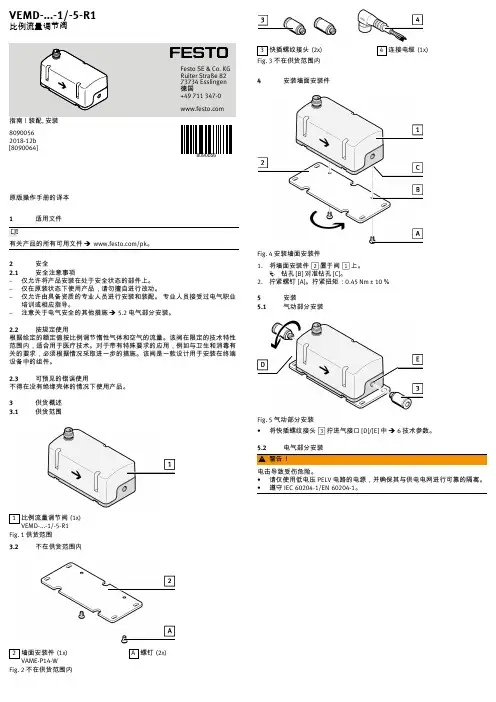

原版操作手册的译本1适用文件有关产品的所有可用文件 è /pk。
2安全2.1安全注意事项–仅允许将产品安装在处于安全状态的部件上。
–仅在原装状态下使用产品，请勿擅自进行改动。
–仅允许由具备资质的专业人员进行安装和装配。
专业人员接受过电气职业培训或相应指导。
–注意关于电气安全的其他措施 è 5.2 电气部分安装。
2.2按规定使用根据给定的额定值按比例调节惰性气体和空气的流量。
该阀在限定的技术特性范围内，适合用于医疗技术。
对于带有特殊要求的应用，例如与卫生和消毒有关的要求，必须根据情况采取进一步的措施。
该阀是一款设计用于安装在终端设备中的组件。
2.3可预见的错误使用不得在没有绝缘壳体的情况下使用产品。
3供货概述3.1供货范围1比例流量调节阀 (1x)VEMD-...-1/-5-R1 Fig. 1 供货范围3.2不在供货范围内2墙面安装件 (1x)VAME-P14-WA 螺钉 (2x)Fig. 2不在供货范围内3快插螺纹接头 (2x)4连接电缆 (1x)Fig. 3 不在供货范围内4安装墙面安装件Fig. 4 安装墙面安装件1.将墙面安装件 2 置于阀 1 上。
Ä钻孔 [B] 对准钻孔 [C]。
2.拧紧螺钉 [A]。
拧紧扭矩：0.45 Nm ± 10 %5安装5.1气动部分安装Fig. 5 气动部分安装•将快插螺纹接头 3 拧进气接口 [D]/[E] 中 è 6 技术参数。
5.2电气部分安装电击导致受伤危险。
•请仅使用低电压 PELV 电路的电源，并确保其与供电电网进行可靠的隔离。
•遵守 IEC 60204-1/EN 60204-1。
8090056VEMD-...-1/-5-R1比例流量调节阀80900562018-12b [8090064]Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen 德国+49 711 Fig. 6 电气部分安装•将连接电缆 4 安装到插头 [F] 上 è 6 技术参数。
比例式减压阀设置安装要求比例式减压阀设置安装要求减压阀是一种自动降低管路工作压力的专门装置，并通过阀后压力的直接作用，使之保持在肯定范围内。
它采纳掌控阀体内启闭件的开度调整介质的流量，使流速及流体的动能更改，造成不同的压力损失，将介质的压力降低，同时借助阀后压力的作用调整启闭件的开度，使阀后压力的波动与弹簧力相平衡，保持在肯定范围内。
比例式减压阀外形美观，质量牢靠，比例精准，工作平稳，既减动压也减静压。
该阀利用阀体内部活塞两端不同载面积产生的压力差，更改阀后的压力，达到减压目的。
比例式减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可依据要求设计特别比例的减压阀。
比例式减压阀设置安装要求时的几个重要步骤：（1）减压阀前后如何设置压力表，压力表与减压阀门进口或出口端应保持5DN以上距离。
（2）减压阀出水端可设置软接头便于安装维护。
（3）减压阀可垂直或水平安装，安装中应注意减压阀进水方向，不可颠倒。
（4）减压阀前应设计和安装过滤器，以便保护减压阀，延长寿命。
安装减压阀之前对管路系统进行冲洗清理，以防止焊渣、氧化皮等赃物流入阀门，影响阀门正常工作。
（5）减压阀前映射截止阀，一般安装在过滤器前，便于维护和修理时切断水源。
为保证产品的正常维护和不间断供水，应采纳并联安装方式此时减压阀前后应设置截止阀。
比例式减压阀设置安装要求的安装条件通过检查管道试压及冲洗记录，确定供水管网试压和冲洗合格。
对比图纸，通过观测检查和手板检查，确定减压阀规格和型号与设计相符。
阀外掌控管路及导向阀各链接件不应有松动。
外观应无机械损伤，并应清除阀内异物。
观测检查减压阀水流方向是否与供水管网水流一致，进水侧应安装过滤器，并宜在其前后安装掌控阀。
可调试减压阀宜水平安装，阀盖应向上。
比例式减压阀宜垂直安装。
当水平安装时，单呼吸孔减压阀其孔口应向下，双呼吸孔减压阀其孔口应呈水平位置。
安装自身不带压力表的减压阀时，应在其前后相邻部位安装压力表。
减压阀型号参数及原理减压阀（Pressure Reducing Valve，PRV）是一种用于控制流体压力的装置，它通过自动调节阀门的开度，使流体压力维持在设定的值范围内，从而保护管道和设备免受过大的压力影响。
减压阀的工作原理基于压力差。
当进入减压阀的流体压力超过设定的压力值时，减压阀自动打开减小阀门的开度，从而减少流体通过的通道，进而减少流体压力。
反之，当流体压力低于设定的压力值时，减压阀会自动关闭阀门，增加通道的开度，以增加流体通过的通道，从而提高流体压力。
减压阀的型号参数主要包括以下几个方面：1.压力范围：即减压阀能够调节的最小和最大压力范围。
通常来说，压力范围会根据具体的应用需求进行选择，以确保在不同工况下能够满足所需的减压效果。
2.阀门直径：即减压阀的通道直径。
阀门直径的选择应根据流体流量和管道尺寸来确定，以确保能够满足工况下的流量要求。
3.材质：减压阀的材质通常选用耐腐蚀性好、耐高温性能好的材料，如不锈钢、铜合金等。
材质的选择应根据流体的性质以及具体的工况来确定。
4.流量特性：减压阀的流量特性通常有线性和特性两种。
线性特性指阀门开度与流量成正比关系；特性特性则指阀门开度与流量呈现非线性关系。
流量特性的选择应根据具体的流体性质和需要调节的压力范围来确定。
5.减压比：减压比指减压阀能够将进入阀体的高压流体减少到设定的低压值的比例。
减压比的选择应根据具体的工况和应用需求来确定。
6.精度：减压阀的精度通常指设定压力和实际压力之间的误差范围。
精度要求较高的应用场合，需要选择精度较高的减压阀。
除了以上的参数外，还有一些其他的参数如密封性能、阀门类型、安全特性等也是选择减压阀时需要考虑的因素。
总之，减压阀通过自动调节阀门开度，控制流体压力，保护管道和设备的安全运行。
选择合适的减压阀型号参数可以提高减压阀的效果和稳定性，确保系统正常运行。
力士乐比例减压阀中文说明书力士乐比例减压阀功能：通过比例电磁铁设置A或B中的压力。
压力的大小取决于电流。
线圈（5、6）断电后,控制阀芯（2）将通过压缩弹.簧（8）保持在中心位置。
油口A和B连接到T,以便液压油可以不受阻挡地流入油箱。
通过为比例电磁铁（例如线圈“a"（5））通电，压力测量阀芯（3）和控制阀芯（2）将向右移动。
这样将通过具有渐进流体特性的节流横截面，打开从P到B及从A到T的连接。
在通道B中形成的压力通过压力测量阀芯（4）的表面作用于控制阀芯，抵抗线圈磁力。
压力测量阀芯（4）受线圈“b”支撑。
如果压力超过线圈“a”上设置的值，将逆线圈磁力方向回推控制阀芯（2）,并建立B与T的连接，直到重新达到调定压力。
压力与线圈电流成比例。
当线圈关闭时，控制阀芯（2）在压缩弹簧（8）的作用下返回到中心位置。
可选手动应急操作元件（9、10）可在线圈不通电的情况下移动控制阀芯（2）。
德国REXROTH力士乐比例减压阀特征用于控制压力和流向的直动式比例阀通过带有中心螺纹和可拆卸线圈的比例电磁铁进行操纵用于底板安装：孔图按ISo4401手动应急操作，可选弹簧定中的控制滑板带集成电子元件（OBE）的型号3DREPE带外部电子元件的型号3DREP型号DRSandZDRS比例减压阀，先导式，有直流马达操作规格6安装面按ISO4401用于降低系统压的阀，有溢流功能直流马达操作力士乐减压阀/力士乐比例减压阀底板安装作为叠加阀型号3DRE（M）和3DRE（M）E比例减压阀，先导式规格10和16安装面按DIN24340A型和ISO4401用于降低系统压力的阀比例电磁铁操作底板安装用于3DREEand3DREME的集成电控器（OBE）型号DRE比例减压阀，先导式规格6和10规格6：安装面按ISO4401规格10：安装面按ISO5781-AG-06-2-A用于降低系统压力的阀比例电磁铁操作通过电磁铁电枢位置进行调节DREBE型的集成电控器（OBE）型号DRE（M）和DRE（M）E比例减压阀，先导式规格10至32安装面按DIN24340D型用于降低系统压力的阀比例电磁铁操作底板安装线性压力/指令值特性曲线用于DREM和DREME型的ZUi大减压功能可选单向阀，在A和B油口之间集成电控器(OBE),用于DREE和DREME 型号(Z)DREandZDREE10比例减压阀，先导式规格6和10安装面按DIN24340A型和ISO4401力士乐比例减压阀中文说明书。
比例减压阀构造
比例减压阀是一种用于控制流体压力的流量控制阀门，其构造主要包括阀体、阀盖、调节阀芯、弹簧、比例控制装置等部分。
阀体为整个比例减压阀的主体部分，其内部包含有进口和出口通道，以及与调节阀芯匹配的阀座，阀体的材质可以根据不同的使用环境选择不同的材质。
阀盖则是阀体上方的一个可拆卸的部分，它通常是用螺纹或法兰与阀体相连接，便于维修和更换。
调节阀芯是比例减压阀的关键部分，它的移动状态决定了阀门的通断和压力的大小，调节阀芯通常由阀杆、阀板、阀芯和密封垫组成。
阀杆能够带动阀芯的移动，阀板则可以根据阀杆的移动来控制通道的通断。
弹簧是用于控制阀门开度的部分，其弹性可以根据不同的需要进行调节，以使阀门能够在不同的压力下保持稳定的开度状态。
比例控制装置是比例减压阀的一个重要部分，它可以根据控制信号来调节阀门的开度，以达到控制流体压力的目的。
总之，比例减压阀的构造复杂，但其功能强大，可以广泛应用于各种不同的流体控制系统中。
- 1 -。
比例式减压阀原理
比例式减压阀原理
比例式减压阀是一种用于控制流体压力的装置，它可以将高压流体降低到所需的低压水平。
它是一种自动调节阀门，能够根据输入信号调整出口压力，从而保持稳定的输出。
比例式减压阀的主要组成部分包括：主体、调节机构、传感器和控制电路。
其中，主体是由进口、出口和阀门组成的管道系统；调节机构则通过控制输入信号来调整阀门的开度；传感器则检测输出压力，并将其反馈给控制电路；最后，控制电路通过计算反馈信号和设定值之间的差异来控制阀门开度。
比例式减压阀的工作原理基于负反馈回路。
当输入信号改变时，传感器会检测到输出压力的变化，并将其反馈给控制电路。
如果输出压力高于设定值，则控制电路会减小阀门开度，从而降低输出流量和输出压力。
相反地，如果输出压力低于设定值，则控制电路会增加阀门开度，以提高输出流量和输出压力。
通过这种方式，比例式减压阀可以自动调节输出压力，使其保持稳定。
比例式减压阀具有许多优点。
首先，它可以在广泛的流量和压力范围
内工作，并且可以适应不同类型的流体。
其次，它具有高精度和高可靠性，能够实现精确的输出控制，并且在长期使用中不会出现故障。
此外，比例式减压阀还具有快速响应和良好的稳定性，适用于需要快速响应和频繁变化的应用场合。
总之，比例式减压阀是一种非常重要的流体控制装置，在许多工业领域都得到了广泛应用。
通过了解其原理和组成部分，我们可以更好地理解其工作过程，并为实际应用提供参考。
