说 明
GD2302SZ010
1．本表适用于气体灭火系统作为子分部工程的质量验收；
2．气体灭火系统安装工程质量验收应在设计施工图及合同范围内所含各分项工程验收后进行，由总监理工程师 （建设单位项目专业负责人）组织施工项目经理和有关勘查、设计单位项目负责人进行验收；
3．气体灭火系统安装工程质量验收合格应符合下列规定：
（1）所含分项工程的质量均验收合格；
（2）质量控制资料应完整；
（3）有关安全及功能的检验和抽样检测结果应符合有关规定；
（4）观感质量验收应符合要求。
程师。

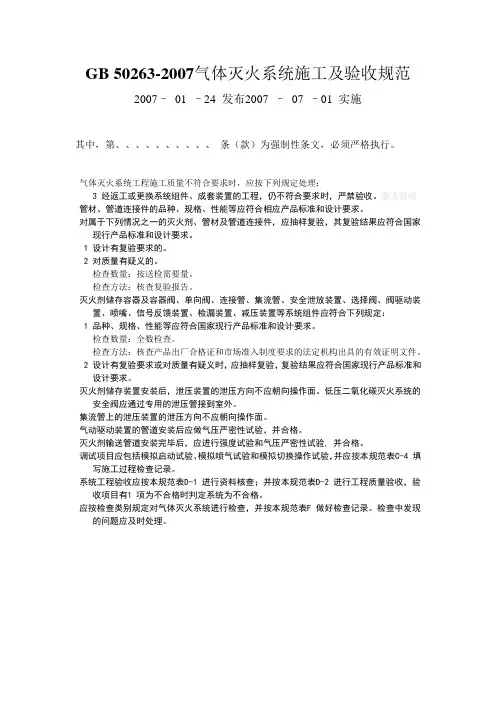

GB 50263-2007气体灭火系统施工及验收规范2007–01 –24 发布2007 –07 –01 实施其中，第、、、、、、、、、、条（款）为强制性条文，必须严格执行。
气体灭火系统工程施工质量不符合要求时，应按下列规定处理：3 经返工或更换系统组件、成套装置的工程，仍不符合要求时，严禁验收。
条文说明管材、管道连接件的品种、规格、性能等应符合相应产品标准和设计要求。
对属于下列情况之一的灭火剂、管材及管道连接件，应抽样复验，其复验结果应符合国家现行产品标准和设计要求。
1 设计有复验要求的。
2 对质量有疑义的。
检查数量：按送检需要量。
检查方法：核查复验报告。
灭火剂储存容器及容器阀、单向阀、连接管、集流管、安全泄放装置、选择阀、阀驱动装置、喷嘴、信号反馈装置、检漏装置、减压装置等系统组件应符合下列规定：1 品种、规格、性能等应符合国家现行产品标准和设计要求。
检查数量：全数检查。
检查方法：核查产品出厂合格证和市场准入制度要求的法定机构出具的有效证明文件。
2 设计有复验要求或对质量有疑义时，应抽样复验，复验结果应符合国家现行产品标准和设计要求。
灭火剂储存装置安装后，泄压装置的泄压方向不应朝向操作面。
低压二氧化碳灭火系统的安全阀应通过专用的泄压管接到室外。
集流管上的泄压装置的泄压方向不应朝向操作面。
气动驱动装置的管道安装后应做气压严密性试验，并合格。
灭火剂输送管道安装完毕后，应进行强度试验和气压严密性试验, 并合格。
调试项目应包括模拟启动试验、模拟喷气试验和模拟切换操作试验，并应按本规范表C-4 填写施工过程检查记录。
系统工程验收应按本规范表D-1 进行资料核查；并按本规范表D-2 进行工程质量验收，验收项目有1 项为不合格时判定系统为不合格。
应按检查类别规定对气体灭火系统进行检查，并按本规范表F 做好检查记录。
检查中发现的问题应及时处理。
气体灭火系统分部工程质量验收记录气体灭火系统分部工程质量验收记录（GB -2007）表号：QFD001单位（子单位）工程名称：XXX施工单位：负责人监理单位：总监理工程师序号子分部工程名称检验批次检验结果1 进场检验 QFD001/01 合格2 系统安装 QFD001/02 合格3 系统调试 QFD001/03 合格4 系统验收 QFD001/04 合格验收意见质量控制资料：1.安全和功能检验（检测）报告2.观感质量验收施工单位：负责人监理单位：总监理工程师设计单位：项目负责人建设单位：项目负责人年月日气体灭火系统工程进场检验子分部工程质量验收记录（GB -2007）表号：QFD001/01单位（子单位）工程名称：XXX施工单位：项目负责人建设单位：项目负责人监理单位：监理工程师序号分项工程名称检验批次检验结果验收意见1 材料进场检验 QFD001/01-01 合格2 系统组件进场检验 QFD001/01-02 合格质量控制资料：1.安全和功能检验（检测）报告2.观感质量验收施工单位检查评定记录：合格建设单位项目负责人：签章监理工程师：签章施工单位项目负责人：签章年月日气体灭火系统工程材料进场检验记录表（GB -2007）表号：QFD001/01-01单位（子单位）工程名称：XXX分部（子分部）工程名称：系统工程（进场检验）施工单位：项目经理监理单位：监理工程师施工执行标准名称及编号：气体灭火系统施工及验收规范GB -2007检验批次：QFD001/01-01检查项目：1.管材、管道连接件的品种、规格、性能等应符合相应产品标准要求。
第4.2.1条符合要求。
施工单位检查评定记录：合格监理（建设）单位验收记录：合格施工质量验收规范的规定：合格年月日管道连接件的安装喷嘴的安装检漏装置的安装减压装置的安装施工执行标准名称及编号气体灭火系统施工及验收规范GB －2007施工单位检查评定记录监理（建设）单位验收记录施工质量验收规范的规定灭火系统各组件的安装质量应符合相关规定，包括灭火剂储存装置、选择阀及信号反馈装置、阀驱动装置、管道连接件、喷嘴、检漏装置、减压装置等。
气体灭火系统质量记录DOC一、引言本文档对气体灭火系统的质量进行记录，旨在保障使用过程中的安全以及维护使用效果。
二、系统说明气体灭火系统主要由下列主要部件组成：•气瓶•喷嘴•控制系统三、质量标准气体灭火系统的质量应符合下列标准：•适用环境符合设计要求•喷洒均匀，保证灭火效果•控制系统运行顺畅，稳定可靠四、质量控制措施为保证气体灭火系统的质量，采取下列控制措施：1.检查气瓶气瓶应定期进行气体检测换气，并检查其是否有渗漏现象，保证质量达标。
2.检查喷嘴喷嘴应定期进行巡视，清除杂物及检查其扭矩，保证喷洒均匀及反应迅速。
3.检查控制系统控制系统应定期进行巡视，检验其是否正常运行，如电源正常开线路是否接触紧密。
同时应进行灭火控制台系统测试，确认其在应急情况下是否正常稳定。
五、质量记录1.气瓶清单气瓶编号气体种类质检时间质检报告AB123 CO2 2021-01-01 实验室验收报告2.喷嘴检查记录–检查时间：2021-01-15–检查人员：李XX–内容：•清除杂物•检查扭矩•喷洒测试，灭火效果良好3.控制系统检查记录–检查时间：2021-01-15–检查人员：张XX–内容：•控制系统正常运行•灭火控制台系统测试正常六、质量保证为保证气体灭火系统的质量，制定下列保证措施：1.对现场人员进行培训，规范操作，条理清晰，防止操作失误。
2.定期对气体灭火系统进行全面检查，对损坏部位及时更换或维修，保障气体灭火系统的完好性。
七、本文档对气体灭火系统的质量进行了全面的记录和分类，有利于开展质量保证工作，提高气体灭火系统的使用效果，使其能够在工作中的表现得到进一步提升。
