继电保护期末复习

1、继电保护的基本任务是什么？答：1）自动、快速、有选择地将故障部分从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常工作。

2）反应电气设备的不正常工作状态，并根据运行维护条件，而动作与发出信号或跳闸。

2、保护装置由哪三部分构成？它们的作用分别是什么？答：比较测量元件、逻辑判断元件、执行输出元件三部分构成作用：比较测量元件：测量通过被保护的电力元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判断保护装置是否应该启动。

逻辑测量元件：根据测量比较元件输出的逻辑信号的性质、先后顺序、持续时间等，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸、发出信号或不动作，并将对应的指令传给执行输出部分。

执行输出元件：根据逻辑判断部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

3、什么是主保护？何谓后备保护？何谓近后备保护？何谓远后备保护？答：主保护是指能够在较短的时限内切除被保护线路（或元件）全长上的故障的保护装置。

考虑到主保护或断路器可能拒动而配置的保护装置称为后备保护。

当电气元件的保护拒动时，由本元件的另一套保护起后备作用，称为近后备保护。

当电气元件的保护拒动时，由相邻元件的保护装置起后备作用，称为远后备保护。

1、电力系统发生故障时，继电保护装置应将故障部分切除，电力系统出项不正常工作时，继电保护装置一般应发出信号。

2、继电保护应满足可靠性、选择性、速动性、灵敏性四种基本要求。

3、所谓灵敏性是指对其保护范围内发生故障的反应能力。

4、继电保护的可靠性包括安全性和信赖性，即保护在应动作时不拒动，不应动作时不误动。

1、阶段式电流保护的优缺点。

答：优点：简单、可靠，并且在一般情况下也能够满足快速切除故障的要求。

缺点：直接受电网的接线以及电力系统运行方式变化的影响。

2、方向性电流保护的定义。

《继电保护原理》期末试题一、填空题（12*2分/个=24分）1.电器元件一般有两套保护，若主保护未动作，还有一套是后备保护2.反应电流增大而动作的保护称为过电流保护3.电流继电器的反馈电流和动作电流的比值成为反馈系数4.定时限过电流保护的动作时限按阶梯原则选择。

5.继电保护装置由测量回路、逻辑回路、执行回路三部分组成6.继电保护的可靠性是指应动作的时候动作7.电流速断保护，即第一段保护的动作电流是按躲开本条线路末端的最大短路电流来规定的，其灵敏性是由保护的范围表征的8.按阶梯时限保护的原则，越靠近电源端的短路电流越大，动作时间越长9.距离保护是反映故障点至保护安装地点之间的距离（或阻抗），并根据距离的远近而确定动作时间的一种保护装置。

10.全阻抗继电器的缺点是没有方向性11.输电线路纵差保护的范围是线路全长，故障的切除时间为零（瞬时动作）12.比率差动特性的启动电流随电流的增大而增大13.单相自动重合闸选项的作用选出故障相14.相间短路的阻抗继电器，当I O =I B -I A,则A B U U U -=015.线路的纵差保护是反应首端和末端电流的大小和相位的，所以它不反映相外保护16.变压器的励磁涌流中除含有大量的直流分量，还有大量的谐波分量，其中以二次谐波为主17.发电机正常运行，三次谐波电压机端电压大于中性点量。

18.母线保护的首要原则是安全性19.微机保护的基本算法是计算被测电气量的幅值和相位20.微机保护中从某一采集信号内，提出有用信号的过程叫做滤波二、问答题（6*6分/个=36分）1、什么叫继电保护装置，其基本任务是什么？答：继电保护装置是指安装在被保护元件上，反应被保护元件故障或不正常运行状态并作用与断路器跳闸或发出信号的一种自动保护；基本任务：(1) 发生故障时，自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭受破坏，保证其它非故障部分迅速恢复正常运行；(2) 对不正常运行状态，根据运行维护条件（如有无经常值班人员），而动作于发出信号、减负荷或跳闸。

继电保护复习题以及答案1. 继电保护的基本任务是什么？答：继电保护的基本任务是当电力系统中发生故障或异常时，能够迅速准确地切除故障部分，保证非故障部分的正常运行。

2. 简述电流保护的基本原理。

答：电流保护的基本原理是利用电流互感器检测线路中的电流，当电流超过设定值时，保护装置动作，切断故障电路，以保护设备和线路的安全。

3. 电压保护在电力系统中的作用是什么？答：电压保护的作用是在电力系统发生电压降低或电压消失时，能够及时切除故障设备，防止设备因电压异常而损坏。

4. 什么是距离保护？答：距离保护是一种根据故障点到保护装置的距离来动作的保护方式，它能够区分系统内部故障和外部故障，从而实现快速切除内部故障。

5. 简述差动保护的工作原理。

答：差动保护的工作原理是利用电流互感器测量线路两侧的电流，当两侧电流的差值超过设定值时，保护装置动作，切除故障部分。

6. 电力系统中为什么要设置后备保护？答：后备保护是为了在主保护或辅助保护失效时，能够作为第二道防线切除故障，确保电力系统的安全稳定运行。

7. 什么是零序保护？答：零序保护是一种利用零序电流来检测和切除接地故障的保护方式，它对电力系统中的单相接地和两相接地故障具有较高的灵敏度。

8. 电力系统中的过电压保护有哪些类型？答：电力系统中的过电压保护主要包括避雷器保护、电压限制器保护和过电压继电器保护等类型。

9. 简述电力系统保护装置的整定原则。

答：电力系统保护装置的整定原则是确保保护装置的可靠性、选择性和速动性，即在故障发生时能够准确、快速地切除故障，同时避免误动作和越级动作。

10. 电力系统中为什么要设置自动重合闸装置？答：自动重合闸装置的作用是在线路发生瞬时故障时，能够自动重新合闸，恢复供电，减少停电时间，提高供电的可靠性。

电力系统继电保护第一章电力系统的故障和不正常运行状态及引起的后果1、电力系统的故障：三相短路k(3)、两相短路k(2)、单相短路接地k(1)、两相短路接地k(1,1)、断线、变压器绕组匝间短路、复合故障等。

2、事故、故障、不正常运行状态的区别：事故：指系统的全部或部分的正常运行遭到破坏，以致造成对用户的停止送电、少送电、电能质量变坏到不能容许的程度，甚至造成人身伤亡和毁坏电气设备等等。

不正常运行状态：电力系统中电气元件的正常工作遭到破坏，但没有发生故障。

小接地电流系统的单相接地、过负荷、变压器过热、系统振荡、电压升高、频率降低等。

故障：电力系统运行中，电气元件发生短路、断线式的状态均视为故障状态。

（包括相间短路、接地短路、输电线路断线。

主要有电流增大、电压电流之间相位角改变、测量阻抗发生变化、出现负荷和零序分量、电气元件流入和流出电流的关系发生变化。

）故障和异常运行方式不可避免，而事故则可以避免。

3、继电保护装置指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

主要作用：通过预防事故或缩小事故范围来提高系统的可靠运行。

4、继电保护装置的基本任务（1）发生故障时，自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，并保证其它无故障元件迅速恢复正常运行。

（2）反应电气元件的不正常运行状态，并根据运行维护的条件而动作于发出信号，以便值班员及时处理，或由装置自动进行调整，或将那些继续运行就会引起损坏或发展成为事故的电气设备予以切除。

（3）继电保护装置还可以与电力系统中的其他自动化装置配合，在条件允许时，采取预定措施，缩短事故停电时间，尽快恢复供电，从而提高电力系统运行的可靠性。

5、对继电保护的基本要求选择性；速动性；灵敏性；可靠性对四性的评价：以上四条基本要求，选择性是关键，灵敏性必须足够高，速动性达到要求即可，最重要的是必须满足可靠性的要求。

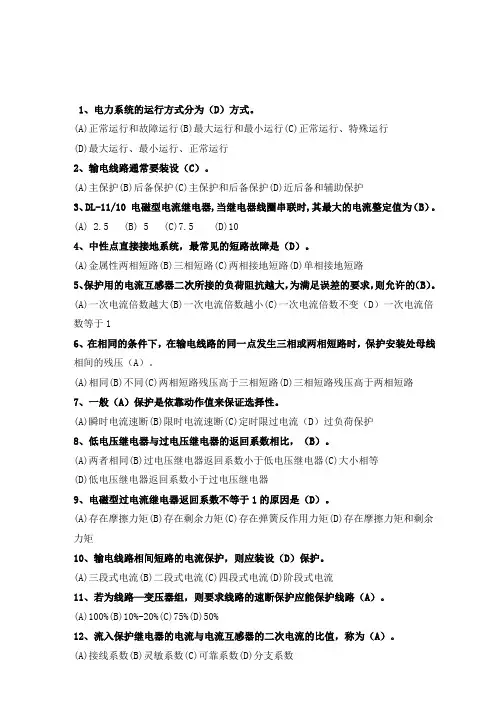

1、电力系统的运行方式分为（D）方式。

(A)正常运行和故障运行(B)最大运行和最小运行(C)正常运行、特殊运行(D)最大运行、最小运行、正常运行2、输电线路通常要装设（C）。

(A)主保护(B)后备保护(C)主保护和后备保护(D)近后备和辅助保护3、DL-11/10 电磁型电流继电器,当继电器线圈串联时,其最大的电流整定值为（B）。

(A) 2.5 (B) 5 (C)7.5 (D)104、中性点直接接地系统，最常见的短路故障是（D）。

(A)金属性两相短路(B)三相短路(C)两相接地短路(D)单相接地短路5、保护用的电流互感器二次所接的负荷阻抗越大，为满足误差的要求，则允许的（B）。

(A)一次电流倍数越大(B)一次电流倍数越小(C)一次电流倍数不变（D）一次电流倍数等于16、在相同的条件下，在输电线路的同一点发生三相或两相短路时，保护安装处母线相间的残压（A）。

(A)相同(B)不同(C)两相短路残压高于三相短路(D)三相短路残压高于两相短路7、一般（A）保护是依靠动作值来保证选择性。

(A)瞬时电流速断(B)限时电流速断(C)定时限过电流（D）过负荷保护8、低电压继电器与过电压继电器的返回系数相比，（B）。

(A)两者相同(B)过电压继电器返回系数小于低电压继电器(C)大小相等(D)低电压继电器返回系数小于过电压继电器9、电磁型过电流继电器返回系数不等于1的原因是（D）。

(A)存在摩擦力矩(B)存在剩余力矩(C)存在弹簧反作用力矩(D)存在摩擦力矩和剩余力矩10、输电线路相间短路的电流保护，则应装设（D）保护。

(A)三段式电流(B)二段式电流(C)四段式电流(D)阶段式电流11、若为线路—变压器组，则要求线路的速断保护应能保护线路（A）。

(A)100%(B)10%-20%(C)75%(D)50%12、流入保护继电器的电流与电流互感器的二次电流的比值，称为（A）。

(A)接线系数(B)灵敏系数(C)可靠系数(D)分支系数13、对电流互感器进行10％误差校验的目的是满足（A）时，互感器具有规定的精确性。

1-2常见故障有哪些类型？故障后果表现在哪些方面？常见鼓掌是各种类型短路，包括相间短路和接地短路。

此外，还有输电线路断线，旋转电机、变压器同一相绕组匝间短路等，以及由以上几种故障组合成复杂的故障。

故障后果会是故障设备损坏或烧毁；短路电流通过非故障设备产生热效应和力效应，使非故障元件损坏或算短使用寿命；造成系统中部分地区电压值大幅度下降，破坏电能用户正常工作，影响产品质量，破坏电力系统中各发电厂之间并联运行稳定性，使系统发生震荡，从而使事故扩大，甚至是整个电力系统瓦解1-4继电保护装置的任务及其基本要求是什么？继电保护装置的任务：（1）自动、迅速、有选择性地将故障元件从电力系统中切除；（2）反应电气元件不正常运行情况，并根据不正常运行情况的种类和电气元件维护条件，发出信号。

（3）继电保护装置还可以和电力系统中的其他自动化装置配合。

基本要求：速动性、选择性、灵敏性、可靠性1-5继电保护基本原理是什么？继电保护的基本原理是根据电力系统故障时电气量通常发生较大变化，偏离正常运行范围，利用故障电气量变化的特征可以构成各种原理的继电保护2-1电流继电器TA常用的接线方式有哪些？完全星形接线、不完全星形接线、两相电流差接线、一相式接线、三角形接线2-01电流互感器使用注意事项？电流互感器在工作时其二次侧不允许开路；（2）电流互感器的二次侧有一端必须接地；（3）电流互感器在连接时，必须注意端子的极性。

2-02电压互感器使用注意事项？电压互感器在工作时其二次侧不允许短路；（2）电压互感器二次侧有一端必须接地；（3）电压互感器在连接时，也要注意其端子的极性。

2-03常用变换器的种类？电压变换器（UV）；电流变换器（UA）；电抗变换器（UX）。

变换器输出均为电压信号2.23发电机中性点接地方式？直接接地；经低阻抗接地；不接地；经高阻抗接地；经消弧线圈接地；6-8影响方向阻抗继电器动作特性（距离保护）的因素有哪些？影响方向阻抗继电器动作特性的因素主要有：①故障点的过渡电阻；②故障点与保护安装处之间的分支电流；③系统振荡；④电压回路断线；⑤电流互感器和电压互感器的误差；⑥串联电容补偿的影响。

继电保护期末知识总结（电力系统继电保护《张保会》）第一章电力系统继电保护得基本任务是：（1）自动、快速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气设备地不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。

继电保护的基本要求：可靠性、选择性、速动性、灵敏性1.2继电保护装置在电力系统中所起的作用是什么？答：继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括：1.电力系统正常运行时不动作；2.电力系统部正常运行时发报警信号，通知值班人员处理，使电力系统尽快恢复正常运行；3.电力系统故障时，甄别出发生故障的电力设备，并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令，将故障部分与电网的其他部分隔离。

1.8后备保护的作用是什么？阐述远后备保护和近后备保护的优缺点。

答：后备保护的作用是在主保护因保护装置拒动、保护回路中的其他环节损坏、断路器拒动等原因不能快速切除故障的情况下，迅速启动来切除故障。

远后备保护的优点是：保护范围覆盖所有下级电力元件的主保护范围，它能解决远后备保护范围内所有故障元件由任何原因造成的不能切除问题。

远后备保护的缺点是：（1）当多个电源向该电力元件供电时，需要在所有的电源侧的上级元件处配置远后备保护；（2）动作将切除所有上级电源测的断路器，造成事故扩大；（3）在高压电网中难以满足灵敏度的要求。

近后备保护的优点是：（1）与主保护安装在同一断路器处，在主保护拒动时近后备保护动作；（2）动作时只能切除主保护要跳开的断路器，不造成事故的扩大；（3）在高压电网中能满足灵敏度的要求。

近后备保护的缺点是：变电所直流系统故障时可能与主保护同时失去作用，无法起到“后备”的作用；断路器失灵时无法切除故障，不能起到保护作用。

第二章单侧电源供电网络的特点：正常运行时，各条线路中流过所供的负荷电流，越是靠近电源侧的线路，流过的电流越大。

《电⼒系统继电保护原理》期末考试试题及详细答案⼀、填空题(每空1分,共18分)1、电⼒系统发⽣故障时,继电保护装置应将部分切除,电⼒系统出现不正常⼯作时,继电保护装置⼀般应。

2、继电保护的可靠性就是指保护在应动作时 ,不应动作时。

3、瞬时电流速断保护的动作电流按⼤于本线路末端的整定,其灵敏性通常⽤来表⽰。

4、距离保护就是反应的距离,并根据距离的远近确定的—种保护。

5、偏移圆阻抗继电器、⽅向圆阻抗继电器与全阻抗继电器中, 受过渡电阻的影响最⼤,受过渡电阻的影响最⼩。

6、线路纵差动保护就是通过⽐较被保护线路⾸末端电流的与的原理实现的,因此它不反应。

7、在变压器的励磁涌流中,除有⼤量的直流分量外,还有⼤量的分量,其中以为主。

8、⽬前我国通常采⽤以下三种⽅法来防⽌励磁涌流引起纵差动保护的误动,即,与。

⼆、单项选择题(每题1分,共12分) 1、电⼒系统最危险的故障就是( )。

(A)单相接地 (B)两相短路 (C)三相短路 2、继电保护的灵敏系数sen K 要求( )。

(A)1sen K < (B)1sen K = (C)1sen K >3、定时限过电流保护需要考虑返回系数,就是为了( )。

(A)提⾼保护的灵敏性 (B)外部故障切除后保护可靠返回 (C)解决选择性4、三段式电流保护中,保护范围最⼩的就是( )(A)瞬时电流速断保护 (B)限时电流速断保护 (C)定时限过电流保护5、三种圆特性的阻抗继电器中, ( )既能测量故障点的远近,⼜能判别故障⽅向 (A)全阻抗继电器; (B)⽅向圆阻抗继电器; (C)偏移圆阻抗继电器6、有⼀整定阻抗为860set Z =∠?Ω的⽅向圆阻抗继电器,当测量阻抗430m Z =∠?Ω时,该继电器处于( )状态。

(A)动作 (B)不动作 (C)临界动作7、考虑助增电流的影响,在整定距离保护II 段的动作阻抗时,分⽀系数应取( )。

(A)⼤于1,并取可能的最⼩值(B)⼤于1,并取可能的最⼤值 (C)⼩于1,并取可能的最⼩值8、从减⼩系统振荡的影响出发,距离保护的测量元件应采⽤( )。

《继电保护与微机保护》复习题一、填空题1、变压器差动保护中，产生不平衡电流的原因有、和及等。

2、对于距离保护，当保护越靠近振荡中心，则受振荡的影响就越___________。

3、纵联保护的通道主要有以下几种类型，，和。

4、电流Ⅰ段保护的灵敏系数通常用保护范围来衡量，其保护范围越长，表明保护越。

5、定时限过电流保护的动作时限采用阶梯原则，目的是为了保证。

=60°，为使继电6、按90°接线的功率方向继电器，当线路正方向发生相间短路时，若Фk器动作最灵敏，其内角α应选取。

7、中性点经消弧线圈接地电网，通常采用的补偿方式是。

8、反应故障时阻抗降低而动作的保护称为。

9、系统最大运行方式是指通过所研究的保护装置短路电流为_的运行方式。

10、零序功率方向继电器在保护安装处出口接地短路时死区。

11、中性点不接地电网中，利用单相接地短路时出现零序电压的特点，可以构成的保护是。

12、电流继电器返回系数的概念是指返回电流与的比值。

13、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。

14、方向过电流保护动作的正方向是短路功率从流向。

15、阻抗继电器是通过比较两个电气量的或相位构成的。

16、变压器故障主要类型有：各相绕组之间发生的，单相绕组部分线匝之间发生的，单相绕组或引出线通过外壳发生的单相接地故障等。

17、变压器励磁涌流的特点有、包含有大量的高次谐波分量，并以二次谐波为主、。

18、纵联保护的通道主要有以下几种类型、、、和。

19、电力线载波高频通道的构成部件包括：、、、、、和。

20、功率方向继电器采用90度接线的优点在于。

21、对于距离保护，当保护越靠近振荡中心，则受振荡的影响就越___________。

22、继电保护装置一般由测量部分、逻辑部分和组成。

23、对于动作于跳闸的继电保护的基本要求是：选择性，，灵敏性，可靠性。

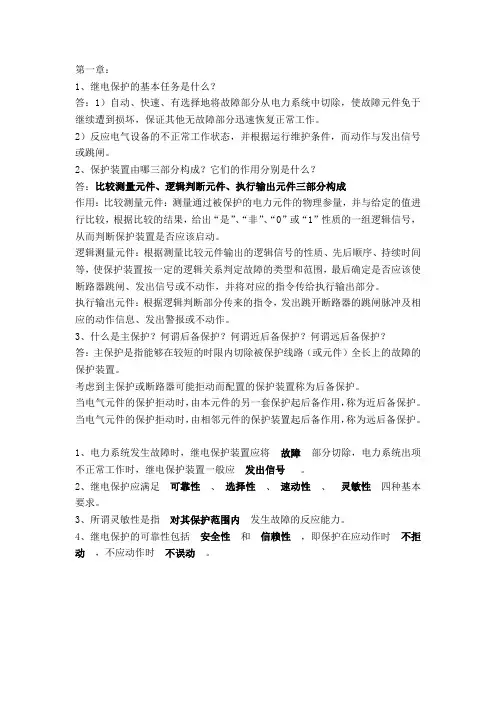

第一章：1、继电保护的基木任务是什么？答：1）自动、快速、有选择地将故障部分从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复止常工作。

2）反应电气设备的不止常工作状态，并根据运行维护条件，而动作与发出信号或跳闸。

2、保护装置由哪三部分构成？它们的作用分别是什么？答：比较测量元件、逻辑判断元件、执行输出元件三部分构成作用：比较测量元件：测量通过被保护的电力元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号, 从而判断保护装置是否应该启动。

逻辑测量元件：根据测量比较元件输出的逻辑信号的性质、先后顺序、持续时间等，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸、发出信号或不动作，并将对应的指令传给执行输出部分。

执行输出元件：根据逻辑判断部分传來的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

3、什么是主保护？何谓后备保护？何谓近后备保护？何谓远后备保护？答：主保护是指能够在较短的时限内切除被保护线路（或元件）全长上的故障的保护装置。

考虑到主保护或断路器可能拒动而配置的保护装置称为后备保护。

当电气元件的保护拒动时，由本元件的另一套保护起后备作用，称为近后备保护。

当电气元件的保护拒动时，由相邻元件的保护装置起后备作用，称为远后备保护。

1、电力系统发生故障时，继电保护装置应将故障部分切除，电力系统出项不止常工作时，继电保护装置一般应发出信号。

2、继电保护应满足可靠性、选择性、速动性、灵敏性四种基本要求。

3、所谓灵墩性是指对其保护范围内发生故障的反应能力。

4、继电保护的可靠性包括安全性和信赖性，即保护在应动作时不拒动，不应动作时不误动。

弟一早：1、阶段式电流保护的优缺点。

答：优点：简单、可靠，并且在一般情况下也能够满足快速切除故障的要求。

缺点：直接受电网的接线以及电力系统运行方式变化的影响。

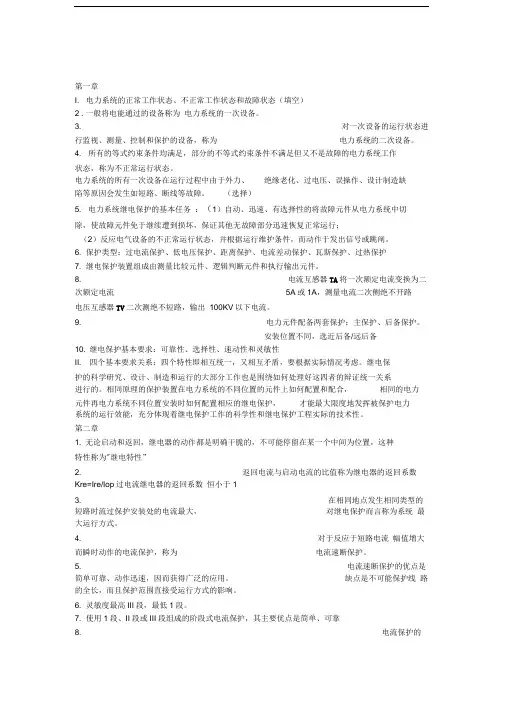

第一章I. 电力系统的正常工作状态、不正常工作状态和故障状态（填空）2 .一般将电能通过的设备称为电力系统的一次设备。

3. 对一次设备的运行状态进行监视、测量、控制和保护的设备，称为电力系统的二次设备。

4. 所有的等式约束条件均满足，部分的不等式约束条件不满足但又不是故障的电力系统工作状态，称为不正常运行状态。

电力系统的所有一次设备在运行过程中由于外力、绝缘老化、过电压、误操作、设计制造缺陷等原因会发生如短路、断线等故障。

（选择）5. 电力系统继电保护的基本任务：（1）自动、迅速、有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气设备的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。

6. 保护类型：过电流保护、低电压保护、距离保护、电流差动保护、瓦斯保护、过热保护7. 继电保护装置组成由测量比较元件、逻辑判断元件和执行输出元件。

8. 电流互感器TA将一次额定电流变换为二次额定电流5A或1A，测量电流二次侧绝不开路电压互感器TV二次测绝不短路，输出100KV以下电流。

9. 电力元件配备两套保护：主保护、后备保护。

安装位置不同，选近后备/远后备10. 继电保护基本要求：可靠性、选择性、速动性和灵敏性II. 四个基本要求关系：四个特性即相互统一，又相互矛盾，要根据实际情况考虑。

继电保护的科学研究、设计、制造和运行的大部分工作也是围绕如何处理好这四者的辩证统一关系进行的。

相同原理的保护装置在电力系统的不同位置的元件上如何配置和配合，相同的电力元件再电力系统不同位置安装时如何配置相应的继电保护，才能最大限度地发挥被保护电力系统的运行效能，充分体现着继电保护工作的科学性和继电保护工程实际的技术性。

第二章1. 无论启动和返回，继电器的动作都是明确干脆的，不可能停留在某一个中间为位置，这种特性称为"继电特性”2. 返回电流与启动电流的比值称为继电器的返回系数Kre=Ire/Iop过电流继电器的返回系数恒小于13. 在相同地点发生相同类型的短路时流过保护安装处的电流最大，对继电保护而言称为系统最大运行方式。

电力系统继电保护练习题选择题1、电力系统的运行方式分为( )方式。

(A)正常运行和故障运行 (B)最大运行和最小运行 (C)正常运行、特殊运行(D)最大运行、最小运行、正常运行2、输电线路通常要装设( )。

(A)主保护(B)后备保护(C)主保护和后备保护(D)近后备和辅助保护3、DL-11/10 电磁型电流继电器，当继电器线圈串联时，其最大的电流整定值为( )。

(A) 2.5 (B) 5 (C)7.5 (D)104、中性点直接接地系统，最常见的短路故障是( )。

(A)金属性两相短路 (B)三相短路 (C)两相接地短路 (D)单相接地短路5、保护用的电流互感器二次所接的负荷阻抗越大，为满足误差的要求，则允许的( )。

(A)一次电流倍数越大(B)一次电流倍数越小(C)一次电流倍数不变(D)一次电流倍数等于16、在相同的条件下，在输电线路的同一点发生三相或两相短路时，保护安装处母线相间的残压( )。

(A)相同 (B)不同 (C)两相短路残压高于三相短路 (D)三相短路残压高于两相短路7、一般( )保护是依靠动作值来保证选择性。

(A)瞬时电流速断 (B)限时电流速断 (C)定时限过电流 (D)过负荷保护8、低电压继电器与过电压继电器的返回系数相比，( )。

(A)两者相同 (B)过电压继电器返回系数小于低电压继电器 (C)大小相等(D)低电压继电器返回系数小于过电压继电器9、电磁型过电流继电器返回系数不等于1的原因是( )。

(A)存在摩擦力矩 (B)存在剩余力矩 (C)存在弹簧反作用力矩 (D)存在摩擦力矩和剩余力矩10、输电线路相间短路的电流保护，则应装设( )保护。

(A)三段式电流 (B)二段式电流 (C)四段式电流 (D)阶段式电流11、若为线路—变压器组，则要求线路的速断保护应能保护线路( )。

(A)100% (B)10%-20% (C)75% (D)50%12、流入保护继电器的电流与电流互感器的二次电流的比值，称为( )。

继电保护复习题（含参考答案）一、判断题（共100题，每题1分，共100分）1.变压器的过负荷通常用来反映正常情况下过载情况，除了发信号外，有时还跳闸。

（）A、正确B、错误正确答案：B2.用供电元件的后备保护切除母线故障，时间较长，使系统电压长时间降低，不能保证安全连续供电，甚至造成系统稳定的破坏。

（）A、正确B、错误正确答案：A3.对变压器差动保护，需要在全电压下投入变压器的方法检验保护能否躲开励磁涌流的影响。

（）A、正确B、错误正确答案：A4.近后备保护是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备保护。

（）A、正确B、错误正确答案：B5.对没有任何补偿的线路，在单相重合闸的过程中存在潜供电流，如不考虑相间存在的互感，则潜供电流的大小与故障点的位置无关。

（）A、正确B、错误正确答案：A6.当运行方式增大，电流保护的范围也增大，运行方式减小，保护范围也减小，所以运行方式变化越大，保护范围越稳定。

（）A、正确B、错误正确答案：B7.当变压器发生少数绕组匝间短路时，匝间短路电流很大，因而变压器瓦斯保护和各种类型的变压器差动保护均动作跳闸。

（）A、正确B、错误正确答案：B8.电力系统频率低得过多，对距离保护来讲，首先是使阻抗继电器的最大灵敏角变大，因此会使距离保护躲负荷阻抗的能力变差，躲短路点过渡电阻的能力增强。

（）A、正确B、错误正确答案：B9.变压器励磁涌流的大小与合闸瞬间有关，当电压瞬时值为零时合闸励磁涌流最小。

( )A、正确B、错误正确答案：B10.绝缘监视装置适用于母线出线较多的情况。

A、正确B、错误正确答案：B11.系统运行方式越大，等效阻抗越大，短路电流越小，母线残压越大。

（A、正确B、错误正确答案：B12.接地距离保护只在线路发生单相接地路障时动作，相间距离保护只在线路发生相间短路故障时动作。

（）A、正确B、错误正确答案：B13.电力系统中性点运行方式是指电力系统中发电机或变压器的中性点的接地方式。

4.3.2闭锁式方向纵联保护P141 1.闭锁式方向纵联保护的工作原理2.闭锁式方向纵联保护的构成（①区外短路②两端供电线路区内短路③单电源供电线路区内短路④对于用故障分量构成的功率方向元件,在震荡中不会误动）
3.2阻抗继电器及其动作特性P74
3.2.1阻抗继电器动作区域的概念
3.2.2阻抗继电器的动作特性和P74动作方程1.圆特性阻抗继电器（偏移圆、方向圆、全阻抗圆、上抛圆、特性圆）
2.苹果形特性和橄榄形特性P78阻抗元件3.直线特性的P79阻抗元件(电抗特性、电阻特性) 4.多边形特性
3.2.3绝对值比较与相位比较之间的相互转换P82
1.电力系统振荡时电流、电压的变化规律2.电力系统振荡时测量阻抗的变化规律P108 3.电力系统振荡对距离保护的影响4.电力系统振荡与短路时电气量的差异：①振荡时，三相完全对称，没有零负序分量。而短路时总要长时间或瞬时出现负序零序分量。②振荡时电气量周期变化，与系统功角变化速度一致，比较慢，当两侧功角摆开至180°时相当于在振荡中心发生三相短路；从短路前到短路后电气量突然变化，速度快，而短路后短路电流、各点残余电压和测量阻抗在不计衰减时是不变的。③振荡时，电气量周期性变化，若阻抗测量元件误动，则在一个振荡周期内动作和返回各一次，而短路时阻抗测量元件可能动作，可能不动作。
3.4.1距离保护的整定计算1.距离保护第I段的整定2.。。。
3.4.2对距离保护的评价1.由于同时利用了短路时电压、电流的变化特征，通过测量故障阻抗来确定故障所处的范围，保护区稳定，灵敏度高，动作情况受电网运行方式变化的影响小，能够在多侧电源的高压及超高压复杂电力系统中应用。2.由于只利用了线路一侧短路时电压电流，一段保护范围不够全长，二段灵敏度不够，有时不能满足电力系统稳定性对短路切除快速性的要求，因而，还应配备能够全线快速切除故障的纵联保护。3.距离保护的阻抗测量原理，除可以用于输电线路，还可以用于发电机，变压器保护作为后备。4.相对于电流、电压保护，距离保护的构成、接线盒算法都比价复杂，装置自身的可靠性稍差。

继电保护复习题（课程代码392219）1.在电力系统中继电保护的任务是什么？答：⑴、自动、迅速、有选择地将故障元件从电力系统中切除，使元件免于继续遭到破坏，保证其它无故障部分迅速恢复运行；⑵、反应电气元件的不正常运行状态，并根据运行维护的条件，而动作于发出信号、减负荷或跳闸。

2.继电保护的基本原理有那些？答：⑴、在一般情况下，发生短路之后，总是伴随有电流的增大、电压的降低、线路始端测量阻抗的减少，以及电压与电流之间相位角的变化。

因此，利用正常运行与故障时这些基本参数的区别，便可以构成各种不同原理的继电保护，例如：①反应于电流增大而动作的过电流保护；②反应于电压降低而动作的低电压保护；③反应于短路点到保护安装地点之间的距离（或测量阻抗的减小）而动作的距离保护（或低阻抗保护）等。

⑵、利用每个电气元件在内部故障与外部故障（包括正常运行情况）时，两侧电流相位或功率方向的差别，就可以构成各种差动原理的保护，如：纵联差保护、相差高频保护、方向高频保护等。

⑶、还有根据电气设备的特点实现反应非电量的保护。

如：瓦斯保护、过负荷或过热保护等。

[4]、对称分量是否出现3.电力系统对继电保护的基本要求是什么？都是怎样构成的？答：四个基本要求：选择性、速动性、灵敏性和可靠性。

继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，仪保证系统中的无故障部分仍能继续安全运行。

继电保护的速动性是指快速的切除故障以提高电力系统并列运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

继电保护的灵敏性是指对于其保护范围内发生故障或不正常运行状态的反应能力。

继电保护的可靠性是指在该保护装置规定的保护范围内发生了它应该动作的故障时，它不应该拒绝动作，而在任何其他该保护不应该动作的情况下，则不应该误动作。

4.继电保护装置由哪几部分组成？各部分的作用是什么？答：一般由测量部分、逻辑部分和执行部分组成。

1、电力系统的三种运行状态。

正常、不正常、故障2、继电保护装置定义。

3、继电器的“继电特性”定义。

4、电流保护的整定值大小与灵敏度大小、保护范围大小的关系。

整定电流越大（离正常越远）、灵敏度越低、保护范围越小5、电流继电器与电流互感器二次线圈之间的连接方式中，对相间短路电流保护，目前广泛应用的两种接法。

三相星形、两相星形6、方向性过电流保护主要组成元件。

方向元件、电流元件、时间元件7、阻抗继电器的动作特性在R轴正方向所占的面积越大，则受过渡电阻的影响越小。

8、什么是输电线路的纵联保护。

通信通道、对侧保护装置电气量、综合判断是否区内故障9、输电线路导引线纵联差动保护的两种接线方式，掌握原理图。

环流法接线10、要改变吸引衔铁式电磁型继电器的动作电流有哪些方法。

11什么是功率方向继电器。

比较输入电压和电流相位12、什么是单相补偿式距离继电器答：阻抗继电器是距离保护装置的核心元件，其主要作用是测量短路点到保护安装地点之间的阻抗，并与整定值进行比较，以确定保护是否应该动作。

阻抗继电器按其构成方式可分为单相补偿式和多相补偿式。

单相补偿式阻抗继电器是指加入继电器的只有一个电压UJ（可以是相电压或线电压）和一个电流IJ （可以是相电流或两相电流之差）的阻抗继电器，13、全阻抗、方向阻抗、具有偏移特性的方向阻抗继电器三种不同的距离继电器的动作特性曲线图14、纵联保护的三种信号：闭锁信号、允许信号、跳闸信号的定义闭锁信号指收不到这种信号是保护动作跳闸的必要条件。

收到这种高频信号是高频保护动作跳闸的必要条件。

收到这种信号是保护动作于跳闸的充要条件。

15、闭锁式纵联保护的优缺点。

16、继电保护装置的组成部分。

17、大电流接地方式包括哪些接地方式。

18某段线路有助增电流或外汲支路时，其电流的分支系数。

19距离保护的整定值的大小与其灵敏度大小、保护范围大小的关系。

20限时电流速断的保护范围。

21距离保护中，保护装置距短路点越近，受过渡电阻影响越大。
