全国2007年4月高等教育自学考试电力系统继电保护试题及答案

绪论一、填空题：1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。

3、电力系统整定计算时不考虑过渡电阻的短路，称为___________短路。

4、输电线路的短路可分为___________、____________两类。

5、短路时总要伴随产生很大的_________，同时使系统中______降低。

6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_____。

7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为_________。

8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价。

9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口连接片。

10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。

11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。

二、选择题：1、继电保护装置是由______组成的。

(A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。

2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并______。

(A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。

3、继电器按其结构形式分类，目前主要有______。

(A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型；（D）启动继电器和出口继电器。

4、当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护装置的______的体现。

电力系统继电保护习题参考答案第一章1、继电保护在电力系统中的任务是什么答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。

2、什么是故障、异常运行和事故短路故障有那些类型相间故障和接地故障在故障分量上有何区别对称故障与不对称故障在故障分量上有何区别答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。

事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。

相间故障无零序分量。

对称故障只有正序分量。

3、什么是主保护、后备保护什么是近后备保护、远后备保护在什么情况下依靠近后备保护切除故障在什么情况下依靠远后备保护切除故障《答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。

在远处实现对相邻元件的后备保护，称为远后备保护。

4、简述继电保护的基本原理和构成方式。

答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。

构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。

6、电力系统对继电保护的基本要求是什么答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

一、1。

电流保护I段的灵敏系数通常用保护范围来衡量,其保护范围越长表明保护越（③ )①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(③）不满足要求，则要与相邻线路限时电流速断保护配合。

①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统(② )①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为（② )。

①100% ②2／3 ③1／3 ④ 05．按900接线的功率方向继电器，若IJ =-Ic，则UJ应为(②）①UAB ②-UAB③UB④—UC6．电流速断保护定值不能保证( ② )时,则电流速断保护要误动作,需要加装方向元件。

①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护,零序电流灵敏I段保护在非全相运行时需(④ )。

①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器（③）的后果。

①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。

调节方法是改变电抗变换器DKB （④）①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定，目的是为了保证保护的（② ).①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线.例如IJ =IB—IA时，UJ=（② )。

①UB ②UB—UA③UA—UB④UA12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障,具有绝对(① )。

①选择性②速动性③灵敏性④可靠性13．对于间接比较的高频保护,要求保护区内故障时保护动作行为不受通道破坏的影响，应该选择的间接比较信号是（③ )。

电力系统继电保护一、判断题（本大题共60分，共15小题，每小题4分）1.继电保护属于二次系统2.当系统正常运行时继电保护不工作3.为纠正断路器误跳闸，采用检无压、检同期重合闸方式时，线路两侧重合闸同时投检同期，而一侧投检无压。

4.发电机失磁后立刻与系统失去同步，从系统中吸收大量无功，机端电压下降。

5.继电保护装置应首先满足选择性和灵敏性，其次是速动性和可靠性的要求。

6.无时限电流速断保护不能够保护线路的全长。

7.断路器、隔离开关和连接导线不是被保护元件。

8.系统等值阻抗最小时，其中所有的保护处于最大方式。

9.考虑简单、可靠的原则，单侧电源输电线路宜采用三相一次自动重合闸。

10.速动性要求继电保护在任何情况下不带延时地瞬时切除故障。

11.继电保护的灵敏系数是固定不变的。

12.继电保护在相邻元件发生短路时动作于跳闸就是非选择性动作。

13.过渡电阻视条件可能使距离保护失去方向性，也可能使保护范围缩短，还可能使其误动或拒动。

14.继电保护的基本任务之一是保证系统稳定运行。

15.不正常运行状态时继电保护不会动作于跳闸。

二、填空题（本大题共40分，共10小题，每小题4分）1.现在电力系统中通常采用类型的继电保护装置。

2.继电保护装置的输出触点分为和两种类型。

3.一般情况下线路的无时限电流速断保护整定原则：。

4.反应测量点电压与电流矢量比的保护称为保护。

5.在最大运行方式下，相邻下一级线路短路时，电压、电流联锁速断保护的继电器可能启动，而继电器通常不会启动。

6.继电保护系统由、、以及相应的二次回路接线构成。

7.零序功率方向继电器的电压输入量是3序，则电流输入量为。

8.整定阻抗一样时三种圆特性阻抗继电器受过渡电阻影响最小的是。

9.定时限保护的动作时间是 ,而反时限的动作时间与短路电流大小成10.运行中的电压互感器二次回路不能够［blank］、电流互感器二次回路不能够［blank］。

答案:一、判断题（60分，共15题，每小题4分）1.V2. X3. V4. X5. X6. X7. X8. X9. V 10. X 11. X12. X 13. V 14. X 15. X二、填空题（40分，共10题，每小题4分）参考答案：数字（或微机）解题方案：我国在20世纪80年代普遍采用微机继电保护装置。

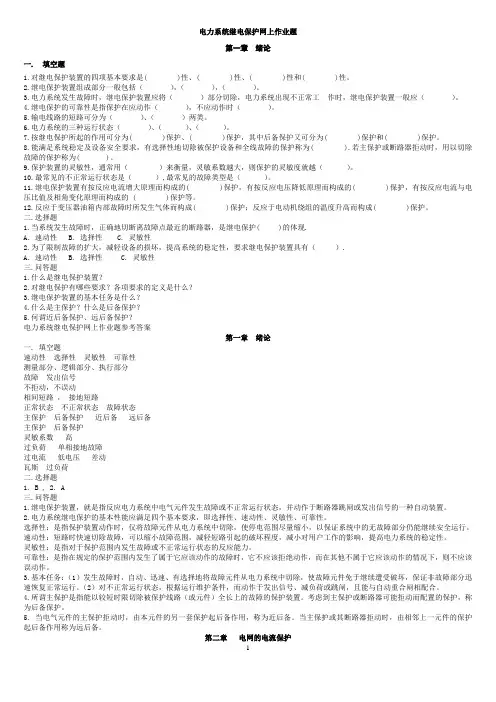

电力系统继电保护网上作业题第一章绪论一. 填空题1.对继电保护装置的四项基本要求是( )性、( )性、( )性和( )性。

2.继电保护装置组成部分一般包括（），（），（）。

3.电力系统发生故障时，继电保护装置应将（）部分切除，电力系统出现不正常工作时，继电保护装置一般应（）。

4.继电保护的可靠性是指保护在应动作（），不应动作时（）。

5.输电线路的短路可分为（）、（）两类。

6.电力系统的三种运行状态（）、（）、（）。

7.按继电保护所起的作用可分为( )保护、( )保护，其中后备保护又可分为( )保护和( )保护。

8.能满足系统稳定及设备安全要求，有选择性地切除被保护设备和全线故障的保护称为( ).若主保护或断路器拒动时，用以切除故障的保护称为( )。

9.保护装置的灵敏性，通常用（）来衡量，灵敏系数越大，则保护的灵敏度就越（）。

10.最常见的不正常运行状态是（）,最常见的故障类型是（）。

11.继电保护装置有按反应电流增大原理而构成的( )保护，有按反应电压降低原理而构成的( )保护，有按反应电流与电压比值及相角变化原理而构成的 ( )保护等。

12.反应于变压器油箱内部故障时所发生气体而构成( )保护；反应于电动机绕组的温度升高而构成( )保护。

二.选择题1.当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护( )的体现.A．速动性 B. 选择性 C. 灵敏性2.为了限制故障的扩大，减轻设备的损坏，提高系统的稳定性，要求继电保护装置具有（）.A．速动性 B. 选择性 C. 灵敏性三.问答题1.什么是继电保护装置？2.对继电保护有哪些要求？各项要求的定义是什么？3.继电保护装置的基本任务是什么？4.什么是主保护？什么是后备保护？5.何谓近后备保护、远后备保护？电力系统继电保护网上作业题参考答案第一章绪论一. 填空题速动性选择性灵敏性可靠性测量部分、逻辑部分、执行部分故障发出信号不拒动，不误动相间短路，接地短路正常状态不正常状态故障状态主保护后备保护近后备远后备主保护后备保护灵敏系数高过负荷单相接地故障过电流低电压差动瓦斯过负荷二.选择题1. B ,2. A三.问答题1.继电保护装置，就是指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

1全国2018年4月自考电力系统继电保护试题课程代码：02302一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.反应故障时电流增大而动作的保护为( )A.低电压保护B.过电流保护C.过负荷保护D.过电压保护2.当限时电流速断保护灵敏度不满足要求时，要考虑( )A.采用过电流保护B.与下一级电流速断保护配合C.与下一级过电流保护配合D.与下一级限时电流速断保护配合3.采用不完全星形接线方式，当遇有Y ，d11接线变压器时，应在保护的中线上再接一个继电器，其作用是为了提高保护的( )A.选择性B.速动性C.灵敏性D.可靠性4.90°接线的功率方向继电器，当b k I I 时，kU 应为( ) A.caU B.bc U C.cb U D.acU 5.零序过电流保护的动作电流应躲过( )A.下一条线路始端三相短路时零序电流滤过器的最大不平衡电流B.下一条线路始端相间短路的最大短路电流C.线路正常运行时的最大负荷电流D.相邻线路零序I 段保护的动作电流6.保护安装处到保护范围末端的线路阻抗称为阻抗继电器的( )A.测量阻抗B.动作阻抗C.整定阻抗D.负荷阻抗 7.反应AB 相间短路的阻抗继电器采用0°接线，正确的是( )A.CB A U I 、B.AB B A U I I 、－2C.A 0A U I 3K I 、D.CAB U I 、 8.阻抗继电器中需要采用记忆回路和引入第三相电压的是( )A.全阻抗继电器B.方向阻抗继电器C.偏移特性阻抗继电器D.上抛圆阻抗继电器9.距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器的灵敏系数提高了( )A.cos(loa set )倍B.)cos(1loa set 倍 C.set cos 1 倍 D.loacos 1 倍 10.在具有分支电源的电路中，分支系数K b 总是使测量阻抗( )A.增大、保护范围减小B.增大、保护范围增大C.减小、保护范围减小D.减小、保护范围增大11.相差高频保护是比较被保护线路两侧( )A.短路电流相位B.高频电流相位C.负荷电流相位D.21I K I的相位 12.对于Y ，d11接线变压器为保证正常运行时差动回路两臂的电流相等，应使变压器Y 侧电流互感器变比( )A.等于变压器变化n TB.扩大3倍C.减小3倍D.扩大3倍13.对于单侧电源供电的网络，为提高变压器内部故障灵敏度，比率制动型差动继电器的制动线圈应接于( )A.电源侧B.负荷侧C.小电源侧D.各侧14.单继电器式横差保护的原理是( )A.比较不同相的两个支路电流之和B.比较两个支路三次谐波电流之和C.比较一相中两个支路电流之和D.比较两个支路三相电流之和 15.对于大型发电机，反应转子表层过热的主要保护是( )A.低电压起动的过电流保护B.复合电压起动的过电流保护C.负序电流保护D.阻抗保护二、填空题(本大题共23小题，每小题1分，共23分)请在每小题的横线上填上正确答案。

电力系统继电保护试题以及答案一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列岀的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号 内。

错选、多选或未选均无分。

过电流继电器的返回系数（ 等于0 等于1 1. A. C.2. A. C.3. A. C.4. A. C.5. A. B. D. 限时电流速断保护的灵敏系数要求（ 大于2 B. 大于1.2D. 小于1 大于1）大于1・3~1・5大于0. 85 在小性点非直接接地电网小，由同一变电所母线引出的并列运行的线路上发生两 点异相接地短路，采用不完全星形接线保护的动作情况是（）2 1_有2机会只切除一条线路 B.有亍机会只切除一条线路 100%切除两条故障线路D.不动作即两条故障线路都不切除在双侧电源系统小，采用方向元件是为了提高保护的（）方向性B.可靠性 灵散性D.选择性在小性点直接接地电网小，零序功率方向继电器采用的接线方式是（ 90° 接线 B.3口0、3l 0• ■ C.-3u°> -3I QD. -3庁0、3l 0正方向出口相间短路，存在动作“死区”的阻抗继电器是（ 全阻抗继电器B.方向阻抗继电器 偏移特性阻抗继电器D.上抛圆阻抗继电器在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（ 0°接线B. 90°接线 6. A.C. 7. A. C. 3%、3l 0D.匚、匚+衣3匚零序补偿电流的接线方式8.由于过渡电阻的存在，一般情况下使阻抗继电器的（ ）A.测量阻抗增大，保护范围减小B.测量阻抗增大，保护范围增大C.测量阻抗减小，保护范围减小D.测量阻抗减小，保护范围增大9. 在距离保护的I 、II 段整定计算小乘以一个小于1的可靠系数，口的是为了保证保护动作的（）A.选择性B.可靠性C.灵敏性D.速动性10. 在校验距离HI 段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（ ）B.速动性C.灵敏性11.距离HI 段保护，采用方向阻抗继电器比采用全阻抗继电器（ ）A.灵敏度高 C.灵敏度一样12. 高频阻波器的作用是（ A.限制短路电流 C.防止高频电流窜越 13. 对于Y, dll 接线变压B.灵敏度低 D.保护范围小）B.防止工频电流窜越 D.补偿接地电流为保证止常运行时弟动回路两臂的电流相等，应使变15.对于大型发电机，反应转了表层过热的主保护是（）C.负序电流保护 D.阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。

电力系统继电保护试题以及答案(1)概要一、填空题1.对动作于跳闸的继电保护，在技术上一般应满足四个基本要求：准确性、可靠性、高速性和选择性。

2.过电流继电器的启动电流返回电流，其返回系数为1.3.后备保护包括过电流保护和跳闸保护。

4.运行中应特别注意电流互感器二次侧不能开路；电压互感器二次侧不能短路。

5.三段式电流保护中，第一段灵敏度最高，第三段灵敏度最低。

6.中性点可接地或不接地运行变压器的接地后备保护由零序电流保护和跳闸保护组成。

7.阻抗继电器的精确动作电流是指使动作阻抗降为零时对应的测量电流。

8.采用单相自动重合闸的线路上发生单相短路故障时，由继电保护动作跳开，经一定时间延时后重合，若不成功再跳开。

9.变压器纵差动保护需要进行接线校核和接地电阻测试，以使正常运行时流入到差动回路中的电流为零。

10.发电机单元件横差动保护能够反应故障、开关误操作和单侧接地故障。

11.按照母线差动保护装置差电流回路输入阻抗的大小，可将其分为高阻抗型、低阻抗型。

12.对于元件固定连接的双母线电流差动保护，当固定连接方式破坏时，任一母线上的故障将切除差动保护。

13.输入到微机保护装置中的电流互感器二次电流信号，可通过变比变换或电流互感器变比设置，将其转换为满足模数转换器输入范围要求的电压信号。

14.中性点直接接地系统发生短路故障后，相对于地的故障分量电压最大，正序故障分量为零。

15.设采样周期为Ts=5/3ms，则差分滤波器y(n)=x(n)-x(n-12)能够滤除6次谐波。

二、XXX答题1.反应输电线路一侧电气量变化的保护有过电流保护、零序保护、接地保护等；反应输电线路两侧电气量变化的保护有差动保护、方向元件保护等。

两者的区别在于保护范围不同，前者只保护一侧，后者保护两侧。

2.选相元件在距离保护中的作用有相位比较、距离计算等。

3.闭锁式方向纵联保护动作于跳闸的条件是在保护范围内检测到故障电流，并且故障电流方向与保护方向一致。

电力系统继电保护试题及答案一、选择题1. 继电保护装置的主要作用是什么？A. 测量电压和电流B. 监控电力系统运行状态C. 快速切除故障部分，保护系统安全D. 调整电力系统负荷答案：C2. 以下哪个不是电力系统继电保护的基本要求？A. 选择性B. 可靠性C. 经济性D. 快速性答案：C3. 距离保护的基本原理是什么？A. 根据故障电流的大小来判断故障B. 根据故障点与保护装置的距离来判断故障C. 根据故障电压的高低来判断故障D. 根据故障持续的时间来判断故障答案：B二、简答题1. 简述差动保护的工作原理。

差动保护的工作原理是利用电流互感器测量线路两端的电流，当线路发生故障时，故障点两侧的电流会发生变化，通过比较两侧电流的差值来判断是否发生故障。

如果差值超过设定值，继电器动作，切断故障部分。

2. 什么是零序保护，它适用于哪些场合？零序保护是一种检测电力系统中零序电流的保护方式，适用于三相系统中的接地故障检测。

由于三相平衡时零序电流为零，当发生接地故障时，零序电流会显著增加，零序保护通过检测这一变化来动作。

三、计算题1. 假设某电力线路的额定电流为100A，差动保护的设定值为额定电流的120%，当线路发生故障时，故障点两侧的电流分别为120A和80A，请计算差动保护的动作电流。

差动保护的动作电流 = 故障点两侧电流的差值 = 120A - 80A = 40A由于动作电流40A小于设定值120A，差动保护不会动作。

2. 某电力系统采用距离保护，已知故障点到保护装置的距离为40km，保护装置的动作时间为0.5秒，求故障点到保护装置的传输速度。

传输速度 = 故障点到保护装置的距离 / 保护装置的动作时间传输速度 = 40km / 0.5s = 80km/s四、论述题1. 论述电力系统继电保护的重要性及其在现代电力系统中的作用。

电力系统继电保护是确保电力系统安全稳定运行的关键技术之一。

它能够快速准确地检测并切除故障部分，防止故障扩大，保护电力系统的设备和线路。

《电力系统继电保护》课程自学考试复习题答案一、单相选择题1. （ A ）2. （ D ）3. （ C ）4. （ B ）5. （ D ）6. （ A ）7. （ B ）8. （ A ）9. （ A ）10. （ C ）11. （ A ）12. （ B ）13. （ A ）14. （ B ）15. （ D ）1. （ D ）2. （ A ）3. （ C ）4. （ B ）5. （ A ）6. （A ）7. （ B ）8. （ B ）9. （ B ）10. （ C ）11. （ C ）12. （ D ）13. （ B ）14. （ D ）15. （ B ）16. ( C )17. ( D )18. ( B )19. ( A )20. ( C )21. ( C )22. ( B )23. ( A )24. ( C )25. ( D )26. ( D )27. ( C )28. (C )29. ( B )30. ( C )31. （ D ）32. （ A ）33. （ C ）34. （ B ）35. （ A ）36. （A ）37. （ B ）38. （ B ）39. （ B ）40. （ C ）41. （ C ）42. （ D ）43. （ B ）44. （ D ）45. （ B ）二、多项选择题1．（ BCDE ）2. （ ACD ）3. （ ABE ）4. （ ABC ）5. （ AC ）6．（ ABDE ）7. （ ADE ）8. （ ABD ）9. （ ABE ）10. （ AB ）11．（ ACD ）12. （ ACD ）13. （ ABE ）14. （ ABD ）15. （ ADCD E ）三、名词解释1. 可靠性是指即不发生拒绝动作（拒动）；也不发生错误动作（简称误动）。

2.使低电压继电器动断触点打开的最小电压称为低电压继电器的返回电压。

3. 功率方向继电器的接线方式是指它与电流互感器和电压互感器之间的连接方式。

电力系统继电保护试题以及答案电力系统继电保护试题以及答案电力系统继电保护试题以及答案一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．过电流继电器的返回系数（ ）A ．等于0B ．小于1C ．等于1D ．大于12．限时电流速断保护的灵敏系数要求（ ）A ．大于2B ．大于1.3~1.5C ．大于1.2D ．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（ ）A ．有机会只切除一条线路B ．有机会只切除一条线路C ．100%切除两条故障线路D ．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（ ）A ．方向性B ．可靠性C ．灵敏性D ．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（ ）A ．90°接线B ．30、30 C.-3、-3 D ．-30、306．正方向出口相间短路,存在动作“死区”的阻抗继电器是（ ）A ．全阻抗继电器B ．方向阻抗继电器C ．偏移特性阻抗继电器D ．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（ ）A ．0°接线B ．90°接线C ．30、30D ．A 、A +30零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（ ）A．测量阻抗增大，保护范围减小 B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小 D．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（）A．选择性 B．可靠性C．灵敏性 D．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（）A．选择性 B．速动性C．灵敏性 D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（）A．灵敏度高 B．灵敏度低C．灵敏度一样 D．保护范围小12．高频阻波器的作用是（）A．限制短路电流 B．防止工频电流窜越C．防止高频电流窜越 D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（）B．增大倍A．等于变压器变比nTC．减少倍 D．增大3倍14．发电机横差保护的作用是（）A．保护定子绕组匝间短路 B．保护定子绕组相间短路C．保护定子绕组接地短路 D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（）A．低电压起动的过电流保护 B．复合电压起动的过电流保护C．负序电流保护 D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。

电力系统继电保护习题及答案第一章电力系统继电保护基本概念和要求一、选择1.1.31.电力系统在运行中发生各种类型短路故章，将伴随蓍很大的短路电流和(A ).A电压降低B电压升高C电压为零D电压不变1.1.42.继电保护装置是保证电力元件安全运行的基本设备,任何电力元件不得在无保护的状态下运行.( A )A.正确B.错误.3.电力系统继电保护的任务是系统发生故障时仅发出信号.( B )A.正确B.错误4.继电保护反映电力系统元件和电气设备的( D ),并根据运行维护条件和设备的承受能力,自动发出信号、减负荷或延时跳闸.A.故障状态B.完美状态C.正常运行状态D.异常运行状态1.2.25.继电保护装置组成元件包括( D ).A.测量与仪表回路B.仪表回路C.二次回路各元件D.测量元件、逻辑元件、执行元件6．继电保护装置中，实现判断是否有故障发生功能的是(A )A. 测量比较元件B. 逻辑判断元件C. 执行元件D. 测量互感器元件1.2.47.主保护或断路器拒动时，用来切除故障的保护是(A)A. 后备保护B. 辅助保护C. 异常运行保护D. 安全自动装置8．能满足系统稳定及设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护称为主保护。

（√）1.39(多选 )下列选项属于电力系统继电保护四项基本性能要求的有( BCD ).A.良好性B.速动性C.可靠性D.选择性10.继电保护动作具有选择性其包含的含义为(AB)A. 当元件或设备故障时首先由装设在本设备上的继电保护动作切除故障B. 当继电保护或断路器拒动时后备保护切除故障时保证停电范围尽可能小C. 继电保护在需要动作时不拒动不需要动作时不误动D. 继电保护以尽可能快的速度动作切除故障元件或设备11．当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护的灵敏性的体现。

（A）A.正确B.错误.12．保护装置的动作时间就是故障切除时间。

（B）A.正确B.错误.13．保护装置的动作时间就是故障切除时间。

电力系统继电保护试题及答案1. 定义和作用电力系统继电保护是指在电力系统中通过采用继电器来检测和判断各种异常情况，及时采取保护措施，以防止电力系统设备受到损坏，保证电力系统的安全运行。

继电保护系统是电力系统中的安全保护设备，通过对电力系统各个设备状态进行监测和判断，一旦发现异常情况或故障，即时采取措施，切除故障区域，保护设备，确保电力系统的连续供电。

2. 常见继电保护试题及答案试题一：在电力系统中，以下哪种情况属于需要进行继电保护的范畴？A. 发电机组并网运行B. 电力系统的启动和停机过程中C. 输电线路的运行D. 输变电设备的维护过程中答案：C. 输电线路的运行试题二：继电保护系统常见的故障类型有哪些？A. 过电压B. 欠电压C. 过流D. 短路E. 接地故障答案：A. 过电压, C. 过流, D. 短路, E. 接地故障试题三：在电力系统继电保护中，常见的继电器类型有哪些？A. 过电流继电器B. 跳闸继电器C. 欠电压继电器D. 过压继电器E. 差动继电器答案：A. 过电流继电器, B. 跳闸继电器, C. 欠电压继电器, D. 过压继电器, E. 差动继电器试题四：描述一下继电保护系统的工作原理。

答案：继电保护系统通过与电力系统中的设备连接并监测其工作状态，定期检查电流、电压、频率等参数。

当系统设备出现异常情况时，继电保护系统会及时发出警报，并采取保护措施。

常见的保护措施包括切除故障区域、跳闸操作等。

继电保护系统依靠连线和电子计算技术进行操作，并能在电力系统出现故障时迅速做出反应，确保电力系统设备和人员的安全。

3. 总结电力系统继电保护是保证电力系统安全运行的重要措施之一。

合理的继电保护系统能够对电力系统中的各种异常情况进行及时判断和保护，保证电力系统设备的安全运行。

熟悉继电保护的基本知识和常见试题有助于工程师在实际工作中更好地应用继电保护技术，提高电力系统的可靠性和安全性。

一、推断题(20题，每题0.5分，要求将答案填在答题卡的相应位置)1 .二次回路中电缆芯线和导线截面的选择原则是：只需满意电气性能的要求；在电压和操作回路中，应按允许的压降选择电缆芯线或电缆芯线的截面。

(X)2 .为使变压器差动爱护在变压器过激磁时不误动，在确定爱护的整定值时，应增大差动爱护的5次谐波制动比。

(X)3 .对于SF6断路器，当气压降低至不允许的程度时，断路器的跳闸回路断开，并发出“直流电源消逝”信号。

(√)4 .在双侧电源系统中，如忽视分布电容，当线路非全相运行时肯定会消失零序电流和负序电流。

(×)5 .在电压互感器二次回路通电试验时，为防止由二次侧向一次侧反充电，将二次回路断开即可。

(X)6 .在正常工况下，发电机中性点无电压。

因此，为防止强磁场通过大地对爱护的干扰，可取消发电机中性点TV二次(或消弧线圈、配电变压器二次)的接地点。

(X)7 .为提高爱护动作的牢靠性，不允许交、直流回路共用同一根电缆。

(√)8 .比较母联电流相位式母差爱护在母联断路器运行时发生区内故障，理论上不会拒动。

(X)9 .逐次靠近式模数变换器的转换过程是由最低位向最高位逐次靠近。

(X)10 .在小接地电流系统中，线路上发生金属性单相接地时故障相电压为零，两非故障相电压上升倍，中性点电压变为相电压。

三个线电压的大小和相位与接地前相比都发生了变化。

(X)11 .设置变压器差动速断元件的主要缘由是防止区内故障TA饱和产生高次谐波致使差动爱护拒动或延缓动作。

(√)12 .大接地电流系统中发生接地短路时，在复合序网的零序序网图中没有消失发电机的零序阻抗，这是由于发电机的零序阻抗很小可忽视。

(X)13 . P级电流互感器10%误差是指额定负载状况下的最大允许误差。

(X)14 .电流互感器容量大表示其二次负载阻抗允许值大。

(4)15 .对于发电机定子绕组和变压器原、副边绕组的小匝数匝间短路，短路处电流很大，所以阻抗爱护可以做它们的后备。

电力系统继电保护试题及答案一、单项选择题（每题2分，共20分）1. 电力系统继电保护的基本原理是什么？A. 过载保护B. 短路保护C. 过电压保护D. 欠电压保护答案：B2. 以下哪种继电器是时间继电器？A. 电流继电器B. 电压继电器C. 差动继电器D. 反时限继电器答案：D3. 电力系统中的保护装置通常由哪几部分组成？A. 测量、逻辑和执行B. 测量、控制和执行C. 测量、逻辑和控制D. 测量、控制和输出答案：A4. 差动保护主要用于保护哪种设备？A. 发电机B. 变压器C. 输电线路D. 电动机答案：B5. 电力系统继电保护的最终目的是？A. 保护设备安全B. 保证系统稳定C. 减少停电时间D. 所有以上答案：D6. 以下哪种故障属于瞬时性故障？A. 短路故障B. 接地故障C. 过负荷故障D. 电压暂降答案：D7. 电力系统继电保护的灵敏度是指什么？A. 保护装置的响应时间B. 保护装置的启动电流C. 保护装置的故障检测能力D. 保护装置的故障处理速度答案：C8. 继电保护装置的整定值是指什么？A. 保护装置的启动电流B. 保护装置的故障检测能力C. 保护装置的故障处理速度D. 保护装置的故障处理时间答案：A9. 电力系统中的保护装置通常采用哪种方式进行故障检测？A. 电压检测B. 电流检测C. 功率检测D. 频率检测答案：B10. 电力系统继电保护的速动性是指什么？A. 保护装置的响应时间B. 保护装置的启动电流C. 保护装置的故障检测能力D. 保护装置的故障处理速度答案：A二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响电力系统继电保护的可靠性？A. 保护装置的质量和性能B. 操作人员的技术水平C. 保护装置的整定值D. 系统负荷的变化答案：A, B, C, D2. 电力系统继电保护中常用的保护类型包括哪些？A. 差动保护B. 距离保护C. 过电流保护D. 零序保护答案：A, B, C, D3. 电力系统继电保护装置的整定值应考虑哪些因素？A. 系统的最大负荷B. 系统的最小负荷C. 系统的短路电流D. 系统的电压等级答案：A, C4. 电力系统继电保护装置的故障检测方法包括哪些？A. 电流比较法B. 电压比较法C. 功率比较法D. 频率比较法答案：A, B, C5. 电力系统继电保护装置的故障处理措施包括哪些？A. 断路器跳闸B. 重合闸C. 隔离故障设备D. 通知操作人员答案：A, B, C, D三、判断题（每题1分，共10分）1. 电力系统继电保护装置的灵敏度越高越好。

电力系统继电保护试题答案一、选择题1. 电力系统继电保护的主要目的是（）。

A. 提高电力系统的供电可靠性B. 保证电力系统的安全稳定运行C. 优化电力系统的能源分配D. 减少电力系统的运行成本答案：B2. 以下哪种保护不属于继电保护的基本类型？（）。

A. 过电流保护B. 差动保护C. 距离保护D. 功率因数保护答案：D3. 差动保护的原理是根据（）来检测故障。

A. 电流的相位差B. 电压的幅值差C. 进出电路的电流平衡D. 电阻的变化答案：C4. 在电力系统中，距离保护的主要优点是（）。

A. 可以保护线路的全长B. 动作速度快C. 可以进行选择性切除故障D. 需要的设备简单答案：C5. 过电压保护装置的作用是（）。

A. 防止系统过载B. 限制短路电流C. 保护设备免受绝缘损坏D. 维持系统电压稳定答案：C二、判断题1. 继电保护装置只有在检测到异常情况时才会动作。

（正确）2. 差动保护可以用于电动机的保护，因为它对内部故障非常敏感。

（正确）3. 距离保护是一种非选择性保护，它不能区分近端故障和远端故障。

（错误）4. 过电流保护装置通常具有时间延迟特性，以区分瞬时电流冲击和持续过载。

（正确）5. 所有类型的继电保护都应具备可靠的选择性，以确保系统在发生故障时只切除故障部分。

（正确）三、简答题1. 简述继电保护的基本原理。

答：继电保护的基本原理是通过检测电力系统中的电流、电压、相位等参数，与设定的保护值进行比较。

当检测到的参数超出正常运行范围时，保护装置将发出信号，通过断路器或其他开关设备切除故障部分，从而保护电力系统的安全稳定运行。

2. 说明差动保护和过电流保护的主要区别。

答：差动保护是基于电路进出电流的平衡原理工作的，它对被保护设备内部和外部的故障都有反应。

而过电流保护则是基于电流大小的保护，只有当电流超过设定值时才会动作，它主要用于检测电路中的过载和短路故障。

3. 距离保护是如何实现选择性切除故障的？答：距离保护通过测量电压和电流的比值（即阻抗）来判断故障位置。

自考继电保护试题及答案一、单项选择题（每题2分，共20分）1. 继电保护装置的主要作用是什么？A. 测量电气设备的工作状态B. 监视电气设备的工作状态C. 保护电气设备免受过载、短路等故障的损害D. 控制电气设备的启动和停止答案：C2. 继电保护装置的灵敏度应满足什么要求？A. 与保护对象的容量成正比B. 与保护对象的容量成反比C. 与保护对象的容量无关D. 与保护对象的容量成线性关系答案：B3. 电流速断保护的工作原理是什么？A. 利用电流的突变来动作B. 利用电流的持续时间来动作C. 利用电流的相位差来动作D. 利用电流的频率变化来动作答案：A4. 过电流保护装置的动作时间与电流的关系是什么？A. 与电流成正比C. 与电流无关D. 与电流的平方成正比答案：B5. 差动保护装置是用于保护哪种类型的电气设备？A. 变压器B. 电动机C. 发电机D. 所有电气设备答案：A6. 零序电流保护主要用于检测什么类型的故障？A. 单相接地故障B. 两相短路故障C. 三相短路故障D. 过载故障答案：A7. 距离保护装置的动作时间与什么有关？A. 故障距离B. 故障电流C. 故障电压D. 故障类型答案：A8. 反时限过电流保护装置的动作时间与电流的关系是什么？B. 与电流成反比C. 与电流无关D. 与电流的平方成反比答案：D9. 保护装置的整定值应根据什么来确定？A. 保护装置的类型B. 保护装置的型号C. 保护对象的特性D. 保护对象的额定电流答案：C10. 继电保护装置的可靠性要求是什么？A. 必须在任何情况下都能正确动作B. 必须在故障发生时立即动作C. 必须在故障发生后一段时间内动作D. 必须在故障发生后立即且正确动作答案：D二、多项选择题（每题3分，共15分）1. 继电保护装置应具备哪些基本性能？A. 快速性B. 选择性C. 可靠性D. 经济性答案：ABC2. 继电保护装置的整定值一般包括哪些内容？A. 动作电流B. 动作时间C. 动作电压D. 动作频率答案：AB3. 继电保护装置的类型主要包括哪些？A. 过电流保护B. 差动保护C. 距离保护D. 零序保护答案：ABCD4. 继电保护装置的故障类型主要包括哪些？A. 过载故障B. 短路故障C. 接地故障D. 断线故障答案：BCD5. 继电保护装置的动作方式主要包括哪些？A. 瞬时动作B. 延时动作C. 反时限动作D. 定时限动作答案：ABCD三、判断题（每题2分，共10分）1. 继电保护装置的灵敏度越高越好。

全国2002年4月高等教育自学考试电力系统微型计算机继电保护试题课程代码：02313一、填空题(每小题1分，共20分)1.以微型计算机为核心的继电保护装置称为_微型机继电保护装置_。

2.交流电流交换器输出量的幅值与输入模拟电流量的幅值成_正比_。

3.脉冲传递函数定义为：在零初始条件下，离散系统输出响应的Z变换与输入信号的Z变换之_比值_。

4.当离散系统特征方程的根，都位于Z平面的单位圆之外时，离散系统_不稳定_。

5.在一个控制系统中，只要有一处或几处的信号是离散信号时，这样的控制系统称为_离散__控制系统。

6.反映电力系统输电设备运行状态的模拟电气量主要有两种：来自电压互感器和电流互感器二次侧的交流电压和交流_电流_信号。

7.在一个采样周期内，依次对每一个模拟输入信号进行采样的采样方式称为_顺序_采样。

8.脉冲传递函数分子多项式为零的根，称为脉冲传递函数的_零点_。

9.从某一信号中，提取出有用频率成份信号的过程，称为_滤波_。

10.合理配置数字滤波器脉冲传递函数的零点，能够_滤除_输入信号中不需要的频率成份。

11.合理配置数字滤波器脉冲传递函数的极点，能够提取输入信号中需要的_频率_成份信号。

12.数字滤波器脉冲传递函数的零点z i在脉冲传递函数表达式中以因子_1-Z i Z-1_的形式出现。

13.如果设计样本的频率特性频谱的最大截止频率为fmax，则要求对设计样本的单位冲激响应h(t)进行采样时，采样频率要求大于_2f max _。

14.为了提高微型机继电保护装置的抗干扰能力，在开关量输入电路中采取的隔离技术是_光电隔离_。

15.利用正弦函数的_三个_瞬时采样值的乘积来计算正弦函数的幅值和相位的算法称为三点采样值乘积算法。

16.在电力系统正常运行时，微型机距离保护的软件程序工作在_自检循环_并每隔一个采样周期中断一次，进行数据采集。

17.微型机距离保护的软件程序主要有三个模块—初始化及自检循环程序、_采样中断程序_和故障处理程序。
