第3章3.3 机器人腕部结构
1) 1液.压1 直工接业驱机动器三人自由的度基手本腕概念
2020/2/27
33
3.3 机器人腕部结构 3 三自由度手腕
2) 1齿.轮1 链工轮业传机动器三人自由的度基腕本部概念
俯仰 偏转
回转
2020/2/27
❖ 结构特点： ▪ 该机构为 由齿轮、 链轮传动 实现的偏 转、俯仰 和回转三 个自由度 运动的手 腕结构。
轴主动
行星运动
齿轮固 定不动
2020/2/27
31
3.3 机器人腕部结构
2020/2/27
2 二自由度手腕
俯仰 1.1 工业机器人的基本概念❖思考?
▪ 图中所示的情况，当 S轴不输入，只有B轴 输入时，腕部存在哪
些运动，为什么？
回转
齿轮传动回转和俯仰型腕部原理
32
3.3 机器人腕部结构
3 三自由度手腕
6
3.3 机器人腕部结构
2020/2/27
2 腕部的转动
滚转1：.能1 实工现业36机0°器无人障的碍基旋本转的概关念节运动，通常用R来标记。
弯转：转动角度一般小于360°。弯转通常用B来标记。
滚转可以实现腕部的旋转；弯转可以实现腕部的弯曲
7
3.3 机器人腕部结构
2020/2/27
3.3.2
1 单1.自1由工度业腕机部器人的基本概念
俯仰
偏转
回转
齿轮链轮传动三自由度手腕原理图
1—油缸；2—链轮；3、4—锥齿轮；5、6—花键轴T；7—传动轴S；8—腕架；9—行星架；10、11、22、24—圆
38 柱齿轮；12、13、14、15、16、17、18、20—锥齿轮；19—摆动轴；21、23—双联圆柱齿轮；25—传动轴B
2020/2/27
33
3.3 机器人腕部结构 3 三自由度手腕
2) 1齿.轮1 链工轮业传机动器三人自由的度基腕本部概念
俯仰 偏转
回转
2020/2/27
❖ 结构特点： ▪ 该机构为 由齿轮、 链轮传动 实现的偏 转、俯仰 和回转三 个自由度 运动的手 腕结构。
轴主动
行星运动
齿轮固 定不动
2020/2/27
31
3.3 机器人腕部结构
2020/2/27
2 二自由度手腕
俯仰 1.1 工业机器人的基本概念❖思考?
▪ 图中所示的情况，当 S轴不输入，只有B轴 输入时，腕部存在哪
些运动，为什么？
回转
齿轮传动回转和俯仰型腕部原理
32
3.3 机器人腕部结构
3 三自由度手腕
6
3.3 机器人腕部结构
2020/2/27
2 腕部的转动
滚转1：.能1 实工现业36机0°器无人障的碍基旋本转的概关念节运动，通常用R来标记。
弯转：转动角度一般小于360°。弯转通常用B来标记。
滚转可以实现腕部的旋转；弯转可以实现腕部的弯曲
7
3.3 机器人腕部结构
2020/2/27
3.3.2
1 单1.自1由工度业腕机部器人的基本概念
俯仰
偏转
回转
齿轮链轮传动三自由度手腕原理图
1—油缸；2—链轮；3、4—锥齿轮；5、6—花键轴T；7—传动轴S；8—腕架；9—行星架；10、11、22、24—圆
38 柱齿轮；12、13、14、15、16、17、18、20—锥齿轮；19—摆动轴；21、23—双联圆柱齿轮；25—传动轴B
工业机器人结构设计【含全套CAD图纸和WORD说明书】
工业机器人结构设计00（陕理工机械工程学院机自专业000班，陕西汉中 723003)指导教师:000［摘要］本文简要介绍了工业机器人的概念，机器手硬件和软件的组成，即plc控制的机械手的系统工作原理，机械手各个部件的整体尺寸设计，plc控制的特点。
本文对机械手进行总体方案设计,确定了机械手的坐标形式和自由度，确定了机械手的技术参数。
同时设计了机械手的夹持式手部结构，设计了机械手的手腕结构，计算出了手腕转动时所需的驱动力矩和回转气缸的驱动力矩.设计了机械手的手臂结构。
利用可编程序控制器对机械手进行控制,选取了合适的plc型号，根据机械手的工作流程制订了可编程序控制器的控制方案，画出了机械手的工作时序图,并绘制了可编程序控制器的控制程序.［关键词］工业机器人机械手The Industrial robot design000(Grade00,Class00，Major Mechanical Design，Manufacturing and Automation,415Dept。
，Shaanxi University of Technology，Hanzhong 723003，Shaanxi）Tutor：000Abstract This paper introduces the concept of the composition of industrial robots，robot hardware and software, system working principle that plc manipulator control，the overall size of the various components of the robot design, plc control characteristics. In this paper，the robot overall program design，to determine the coordinates of the robot forms and degrees of freedom to determine the technical parameters of the robot。
四轴立式关节机器人机械手设计
目录一、机械部分 (3)1、四轴立式关节机器人的总体机械结构设计 (3)2、腰部底座的结构设计 (7)3、手臂及关节处的结构设计 (7)4、腕部的结构设计 (9)5、机械手末端执行器的结构设计 (10)二、电气与PLC部分 (11)1、电机主电路 (11)2、电气元件的选型与确定 (12)3、PLC的I/O口分配 (14)4、PLC的外围接线图 (15)三、参考文献 (16)一、机械部分概述：本次设计的是专业机器人，主要附属于自动机床或自动生产线上，用以吸取机床上下料和工件传送。
这种机器人在国外通常被称之为“Mechanical Hand”，它是为主机服务的，由主机驱动。
除少数外，工作程序一般是固定的，因此是专用的。
四轴立式关节机器人其结构形式为关节型机器人，其结构紧凑，所占空间体积小，相对工作空间最大，甚至能绕过基座周围的一些障碍物等这样一些特点，也是目前机器人中使用最多的一种结构形式，世界一些著名机器人的本体部分都采用这种机构形式的机器人。
1、四轴立式关节机器人的总体机械结构设计下表为本机器人的主要技术参数2、腰部底座的结构设计该机器人腰座是圆柱坐标机器人的回转基座。
它是机器人的第一个回转关节。
机器人的运动部分全部安装在腰座上它承受了机器人的全部重量。
腰座有足够大的安装面，保证了机器人在工作时整体的稳定性。
3、手臂及关节处的结构设计该机器人手臂的作用是在一定的载荷和一定的速度下，实现在机器人所要求的工作空间内的运动。
机械手的大臂旋转和小臂的旋转运动是通过齿轮传动来实现。
因为考虑到搬运工件的重量不大，属小型重量，同时考虑到机械手的动态性能及运动的稳定性、安全性、对手臂的刚度有较高的要求。
因此综合考虑两手臂的驱动均选择齿轮驱动方式。
大臂关节处的结构设计如图所示：小臂关节处的结构设计如图所示4、腕部的结构设计该机器人的手臂运动包括腰座的回转运动给出了机器人末端执行器在其工作空间中的运动位置，而安装在机器人手臂末端的手腕，则给出了机器人末端执行器在其工作空间中的运动姿态。

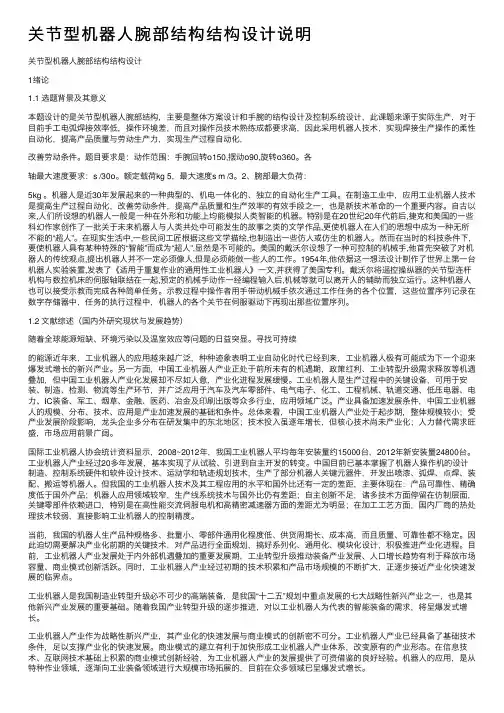

关节型机器人腕部结构结构设计说明
关节型机器人腕部结构结构设计1绪论1.1 选题背景及其意义本题设计的是关节型机器人腕部结构，主要是整体方案设计和手腕的结构设计及控制系统设计，此课题来源于实际生产，对于目前手工电弧焊接效率低，操作环境差，而且对操作员技术熟练成都要求高，因此采用机器人技术，实现焊接生产操作的柔性自动化，提高产品质量与劳动生产力，实现生产过程自动化，改善劳动条件。
题目要求是：动作范围：手腕回转ο150,摆动ο90,旋转ο360。
各轴最大速度要求：s /30ο。
额定载荷kg 5，最大速度s m /3。
2、腕部最大负荷：5kg 。
机器人是近30年发展起来的一种典型的、机电一体化的、独立的自动化生产工具。
在制造工业中，应用工业机器人技术是提高生产过程自动化，改善劳动条件，提高产品质量和生产效率的有效手段之一，也是新技术革命的一个重要内容。
自古以来,人们所设想的机器人一般是一种在外形和功能上均能模拟人类智能的机器。
特别是在20世纪20年代前后,捷克和美国的一些科幻作家创作了一批关于未来机器人与人类共处中可能发生的故事之类的文学作品,更使机器人在人们的思想中成为一种无所不能的“超人”。
在现实生活中,一些民间工匠根据这些文学描绘,也制造出一些仿人或仿生的机器人。
然而在当时的科技条件下,要使机器人具有某种特殊的“智能”而成为“超人”,显然是不可能的。
美国的戴沃尔设想了一种可控制的机械手,他首先突破了对机器人的传统观点,提出机器人并不一定必须像人,但是必须能做一些人的工作。
1954年,他依据这一想法设计制作了世界上第一台机器人实验装置,发表了《适用于重复作业的通用性工业机器人》一文,并获得了美国专利。
戴沃尔将遥控操纵器的关节型连杆机构与数控机床的伺服轴联结在一起,预定的机械手动作一经编程输入后,机械等就可以离开人的辅助而独立运行。
这种机器人也可以接受示教而完成各种简单任务。
示教过程中操作者用手带动机械手依次通过工作任务的各个位置，这些位置序列记录在数字存储器中，任务的执行过程中，机器人的各个关节在伺服驱动下再现出那些位置序列。
任务二机器人的手腕结构课件
任务二机器人的手腕结 构课件
• 机器人手腕结构的应用与发展趋势 • 机器人手腕结构的优化与创新设计
CHAPTER 01
机器人手腕结构概述
手腕结构的重要性
提高机器人的灵活性
提升机器人的工作效率
手腕结构可以使机器人更准确地控制 末端执行器的姿态和位置，实现更加 精细和复杂的操作。
手腕结构可以扩大机器人的工作范围， 使其能够到达更远的空间位置，提高 工作效率。
详细描述
柔性手腕具有较好的柔性和顺应性，可以适应各种不同的工作需求。由于其结构简单，重量较轻，转动惯量较小， 响应速度快。但是，柔性手腕的刚度较低，承载能力有限，通常用于轻量级、对精度要求不高的机器人中。此外， 柔性手腕的设计需要考虑材料的力学性能和机构的稳定性。
多关节型手腕
总结词
多关节型手腕是一种复杂的手腕结构，由多个关节组 成，可以实现多自由度的运动。
详细描述
机械臂型手腕具有较高的刚度和承载能力，可以用于重负载、高精度的机器人中。由于 其结构复杂，机械臂型手腕的转动惯量较大，响应速度较慢。但是，通过优化设计，可 以减小转动惯量，提高响应速度。此外，机械臂型手腕还可以通过改变关节长度和连杆
结构来实现不同的运动轨迹和姿态。
柔性手腕
总结词
柔性手腕是一种特殊的手腕结构，通过柔性材料或机构实现弯曲和扭转。
机器人手腕结构的应用与发展趋势
工业机器人
工业机器人是手腕结构应用的主要领域之一，它们在生产线上的装配、焊接、搬运 等任务中发挥着重要作用。
工业机器人的手腕结构通常采用关节式或滑槽式设计，具有较高的自由度和灵活性， 能够完成各种复杂的动作。
随着工业自动化的发展，工业机器人将在智能制造、柔性制造等领域发挥更大的作用。
• 机器人手腕结构的应用与发展趋势 • 机器人手腕结构的优化与创新设计
CHAPTER 01
机器人手腕结构概述
手腕结构的重要性
提高机器人的灵活性
提升机器人的工作效率
手腕结构可以使机器人更准确地控制 末端执行器的姿态和位置，实现更加 精细和复杂的操作。
手腕结构可以扩大机器人的工作范围， 使其能够到达更远的空间位置，提高 工作效率。
详细描述
柔性手腕具有较好的柔性和顺应性，可以适应各种不同的工作需求。由于其结构简单，重量较轻，转动惯量较小， 响应速度快。但是，柔性手腕的刚度较低，承载能力有限，通常用于轻量级、对精度要求不高的机器人中。此外， 柔性手腕的设计需要考虑材料的力学性能和机构的稳定性。
多关节型手腕
总结词
多关节型手腕是一种复杂的手腕结构，由多个关节组 成，可以实现多自由度的运动。
详细描述
机械臂型手腕具有较高的刚度和承载能力，可以用于重负载、高精度的机器人中。由于 其结构复杂，机械臂型手腕的转动惯量较大，响应速度较慢。但是，通过优化设计，可 以减小转动惯量，提高响应速度。此外，机械臂型手腕还可以通过改变关节长度和连杆
结构来实现不同的运动轨迹和姿态。
柔性手腕
总结词
柔性手腕是一种特殊的手腕结构，通过柔性材料或机构实现弯曲和扭转。
机器人手腕结构的应用与发展趋势
工业机器人
工业机器人是手腕结构应用的主要领域之一，它们在生产线上的装配、焊接、搬运 等任务中发挥着重要作用。
工业机器人的手腕结构通常采用关节式或滑槽式设计，具有较高的自由度和灵活性， 能够完成各种复杂的动作。
随着工业自动化的发展，工业机器人将在智能制造、柔性制造等领域发挥更大的作用。

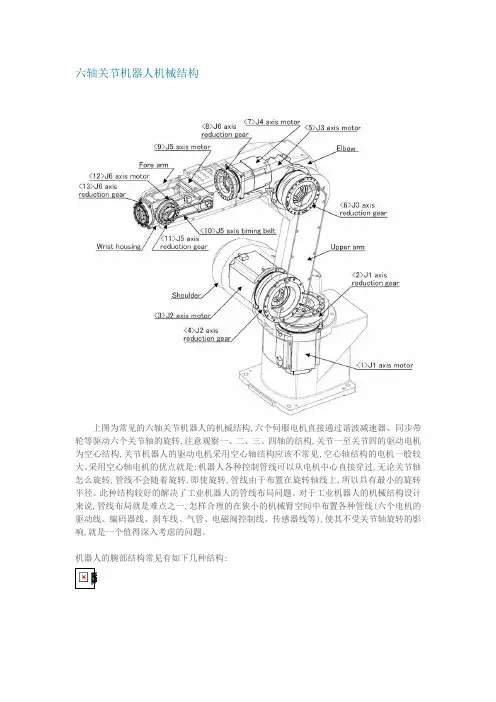

六轴关节机器人机械结构

六轴关节机器人机械结构上图为常见的六轴关节机器人的机械结构,六个伺服电机直接通过谐波减速器、同步带轮等驱动六个关节轴的旋转,注意观察一、二、三、四轴的结构,关节一至关节四的驱动电机为空心结构,关节机器人的驱动电机采用空心轴结构应该不常见,空心轴结构的电机一般较大。
采用空心轴电机的优点就是:机器人各种控制管线可以从电机中心直接穿过,无论关节轴怎么旋转,管线不会随着旋转,即使旋转,管线由于布置在旋转轴线上,所以具有最小的旋转半径。
此种结构较好的解决了工业机器人的管线布局问题。
对于工业机器人的机械结构设计来说,管线布局就是难点之一,怎样合理的在狭小的机械臂空间中布置各种管线(六个电机的驱动线、编码器线、刹车线、气管、电磁阀控制线、传感器线等),使其不受关节轴旋转的影响,就是一个值得深入考虑的问题。
机器人的腕部结构常见有如下几种结构:在这三种手腕部的结构中,以第一种(RBR型)结构应用最为广泛,它适应于各种工作场合,后两种结构应用范围相对较窄,比如说3R型的手腕结构主要应用在喷涂行业等、关节设计:对于国外的工业机器人主要制造国家来说,六轴关节机器人的研发设计及制造已经有好几十年的历史了,整个工业机器人的研发制造体系较为完善,她们的技术相对来说比较成熟,她们在相互竞争中可以相互模仿、改善、不断推陈出新,她们的技术对于国内来说,近乎完美、而国内目前这个行业还处在黎明前的黑暗阶段,虽然有不少公司有这个研发意图,或者正在研发途中,不管怎么说,浮出水面公布自己正在研发或者研发成功的公司应该说就是极少数,即使宣布自己研发成功,也只就是初步试验成功,真正产业化、商品化还有一段相当漫长的路要走、而更多的公司还停留在项目立项、技术评估、投入风险分析的阶段、由于国内做这个行业的很少,相关的结构也没有什么可参考的,技术储备不足,少数的单位或个人有机会能够拆拆别人的机器,拆个一知半解,更多的人只能在旁边瞧瞧了(比如说我,想拆都没机会^_^),还好了,网络资源丰富,今搜集到不少机械结构方面的图片,分享给大家参考,希望咱们做机械设计的(我应该也算就是个机械工程师啊^_^毕竟我也就是做机械的)少走点弯路,做出更好的机器、六轴关节机器人的腕部关节设计较为复杂,因为在腕部同时集成了三种运动、小型的六轴关节机器人的腕部关节主要采用谐波减速器、下面的图片较为详细的描述了常见的六轴关节机器人的腕部结构、上图所示的腕部关节用到了两个谐波减速器,两个同步齿型带传动输入,中间还用到了一对锥齿轮副传动、。
