红外热像仪主要技术参数

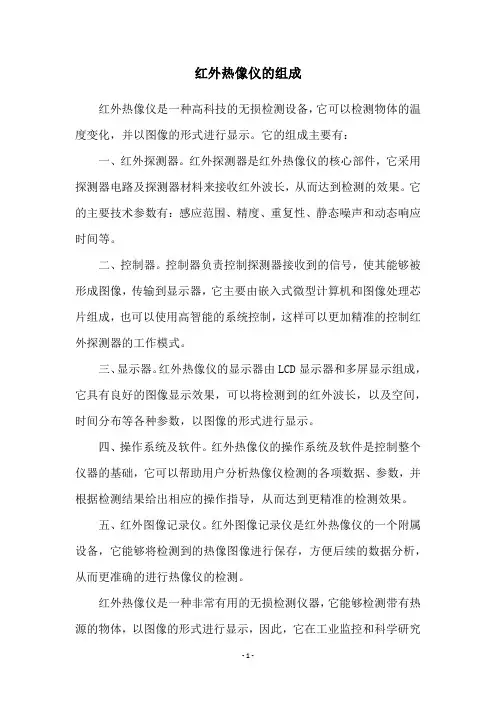

红外热像仪的组成
红外热像仪是一种高科技的无损检测设备，它可以检测物体的温度变化，并以图像的形式进行显示。

它的组成主要有：
一、红外探测器。

红外探测器是红外热像仪的核心部件，它采用探测器电路及探测器材料来接收红外波长，从而达到检测的效果。

它的主要技术参数有：感应范围、精度、重复性、静态噪声和动态响应时间等。

二、控制器。

控制器负责控制探测器接收到的信号，使其能够被形成图像，传输到显示器，它主要由嵌入式微型计算机和图像处理芯片组成，也可以使用高智能的系统控制，这样可以更加精准的控制红外探测器的工作模式。

三、显示器。

红外热像仪的显示器由LCD显示器和多屏显示组成，它具有良好的图像显示效果，可以将检测到的红外波长，以及空间，时间分布等各种参数，以图像的形式进行显示。

四、操作系统及软件。

红外热像仪的操作系统及软件是控制整个仪器的基础，它可以帮助用户分析热像仪检测的各项数据、参数，并根据检测结果给出相应的操作指导，从而达到更精准的检测效果。

五、红外图像记录仪。

红外图像记录仪是红外热像仪的一个附属设备，它能够将检测到的热像图像进行保存，方便后续的数据分析，从而更准确的进行热像仪的检测。

红外热像仪是一种非常有用的无损检测仪器，它能够检测带有热源的物体，以图像的形式进行显示，因此，它在工业监控和科学研究
领域有着广泛的应用，它的组成主要包括红外探测器、控制器、显示器、操作系统及软件以及红外图像记录仪等，它们协作一起，形成了红外热像仪的完整组成。

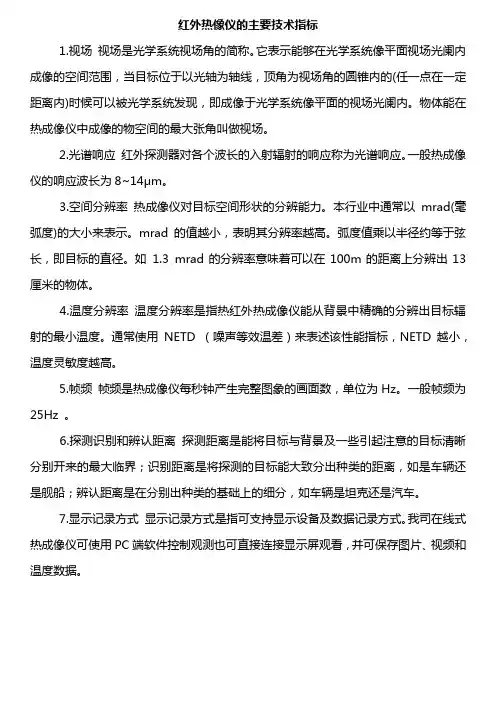

红外热像仪的主要技术指标
1.视场视场是光学系统视场角的简称。

它表示能够在光学系统像平面视场光阑内成像的空间范围，当目标位于以光轴为轴线，顶角为视场角的圆锥内的(任一点在一定距离内)时候可以被光学系统发现，即成像于光学系统像平面的视场光阑内。

物体能在热成像仪中成像的物空间的最大张角叫做视场。

2.光谱响应红外探测器对各个波长的入射辐射的响应称为光谱响应。

一般热成像仪的响应波长为8~14μm。

3.空间分辨率热成像仪对目标空间形状的分辨能力。

本行业中通常以mrad(毫弧度)的大小来表示。

mrad的值越小，表明其分辨率越高。

弧度值乘以半径约等于弦长，即目标的直径。

如1.3 mrad的分辨率意味着可以在100m的距离上分辨出13厘米的物体。

4.温度分辨率温度分辨率是指热红外热成像仪能从背景中精确的分辨出目标辐射的最小温度。

通常使用NETD （噪声等效温差）来表述该性能指标，NETD越小，温度灵敏度越高。

5.帧频帧频是热成像仪每秒钟产生完整图象的画面数，单位为Hz。

一般帧频为25Hz 。

6.探测识别和辨认距离探测距离是能将目标与背景及一些引起注意的目标清晰分别开来的最大临界；识别距离是将探测的目标能大致分出种类的距离，如是车辆还是舰船；辨认距离是在分别出种类的基础上的细分，如车辆是坦克还是汽车。

7.显示记录方式显示记录方式是指可支持显示设备及数据记录方式。

我司在线式热成像仪可使用PC端软件控制观测也可直接连接显示屏观看，并可保存图片、视频和温度数据。

flir t1040 技术参数
摘要：
1.FLIR T1040 简介
2.FLIR T1040 主要技术参数
3.FLIR T1040 应用领域
正文：
【FLIR T1040 简介】
FLIR T1040 是一款由FLIR 公司生产的红外热像仪，具有高性能、便携式设计，适用于多种应用场景。

FLIR T1040 可以帮助用户快速、准确地检测和测量物体表面的温度，为科研、工业生产、建筑检测等领域提供便捷的温度监测解决方案。

【FLIR T1040 主要技术参数】
1.测量范围：FLIR T1040 的红外热像仪测量范围广泛，可在-20°C 至+2000°C 的温度范围内进行精确测量。

2.分辨率：FLIR T1040 具有较高的空间分辨率，可达320x240 像素，可清晰地捕捉到物体表面的温度分布情况。

3.帧率：FLIR T1040 具备高速帧率，最高可达60Hz，可实时监测快速变化的温度场。

4.测量精度：FLIR T1040 的测量精度高达±1°C，满足对温度精度要求较高的应用场景。

5.镜头：FLIR T1040 配备了可更换的镜头，用户可根据实际应用需求选择
合适的镜头。

6.存储与传输：FLIR T1040 支持多种数据存储方式，如MicroSD 卡、U 盘等，并可通过Wi-Fi、蓝牙等无线方式进行数据传输。

7.电池续航：FLIR T1040 具有较长的电池续航能力，单次充电可满足约4 小时的连续使用需求。

【FLIR T1040 应用领域】
FLIR T1040 红外热像仪广泛应用于科研、工业生产、建筑检测、机械制造、电力检测等多个领域。

红外热像仪主要技术参数1.分辨率：红外热像仪的分辨率是指它可以检测到并显示的最小温度差异。

一般来说，分辨率越高，红外热像仪就能提供更准确和清晰的图像。

分辨率通常以温度差异的最小测量单位表示，比如0.1°C。

2.温度测量范围：红外热像仪的温度测量范围表示它可以测量的最低和最高温度。

一些低端的红外热像仪的温度测量范围可能只有几十摄氏度，而高端的红外热像仪则可以测量到上千摄氏度的温度范围。

3.帧率：帧率是指红外热像仪在一秒钟内可以拍摄和显示的图像帧数。

高帧率可以提供更流畅和清晰的图像，而低帧率可能会导致图像模糊。

4.聚焦方式：红外热像仪的聚焦方式决定了它可以检测到的目标距离范围。

一些红外热像仪具有手动聚焦的功能，用户可以通过调整焦距来获取清晰的图像，而其他红外热像仪具有自动聚焦功能，可以更方便地获得清晰的图像。

5.可视光照相机：一些高端的红外热像仪配备了可视光照相机，可以在红外热像仪图像上叠加显示可视光图像，以提供更直观和全面的信息。

6.图像和视频保存功能：一些红外热像仪具有内置存储功能，可以将图像和视频保存到内部存储器或外部存储卡中。

这使得用户可以随后进行分析和报告编制。

7.接口和通信：红外热像仪通常还配备有各种接口，比如USB、HDMI或无线通信接口，以便用户可以快速传输图像和数据，并与其他设备进行连接。

8.电池寿命：红外热像仪通常使用可充电电池供电，其电池寿命决定了使用时间的长短。

一些高端的红外热像仪具有长时间的电池寿命，可以持续使用数小时。

总结起来，红外热像仪的主要技术参数包括分辨率、温度测量范围、帧率、聚焦方式、可视光照相机、图像和视频保存功能、接口和通信、电池寿命等。

这些参数决定了红外热像仪的性能和适用范围，用户可以根据自己的需求选择适合的红外热像仪。

红外热像仪测温参数1.温度测量范围：2.温度分辨率：温度分辨率是指红外热像仪能够分辨的最小温度差。

通常以摄氏度表示，较高的温度分辨率意味着热像仪可以检测到较小的温度变化。

温度分辨率通常在0.1摄氏度到0.05摄氏度之间。

当测量对象温度较低或变化较小时，要选择温度分辨率较高的红外热像仪。

3.测温精度：测温精度是指红外热像仪测量温度与实际温度之间的误差。

一般以摄氏度或百分比表示，精度越高，则测量的温度越接近真实值。

不同型号的红外热像仪具有不同的测温精度，一般在2摄氏度到5摄氏度之间。

4.镜头视场角：镜头视场角是指红外热像仪的镜头所能够观测到的视场范围。

较宽的视场角意味着可以观测到更大范围的温度分布情况。

一般来说，镜头视场角在10度到60度之间。

5.测量距离：测量距离是指红外热像仪能够测量的最远距离。

不同型号的热像仪具有不同的测量距离，一般可以从几米到几十米不等。

测量距离的选择应该根据实际应用场景来确定，确保能够准确测量所需的目标物体温度。

6.温度测量模式：温度测量模式是指红外热像仪在测量温度时使用的算法或方法。

常见的温度测量模式包括点测温、区域测温和线测温等。

点测温适用于需要测量特定位置的温度；区域测温适用于测量区域的平均温度；线测温适用于测量物体表面的温度分布情况。

不同的测量模式可以根据实际需求进行选择。

7.储存和传输数据：红外热像仪可以将测量到的数据保存或传输给其他设备进行分析和处理。

一些高级的热像仪可以通过USB、无线或蓝牙等方式将数据传输给计算机或其他设备。

此外，一些热像仪还具有内置存储器，可以将数据保存在设备本身。

储存和传输数据的功能使得用户可以对测量数据进行后续分析和处理。

红外热像仪测温参数是选择红外热像仪的重要参考指标，根据不同的应用场景和需求，用户可以根据以上参数进行选择和比较。

同时，还应该考虑热像仪的价格、易用性、耐用性、品牌和售后服务等因素，以获得最佳的使用体验。

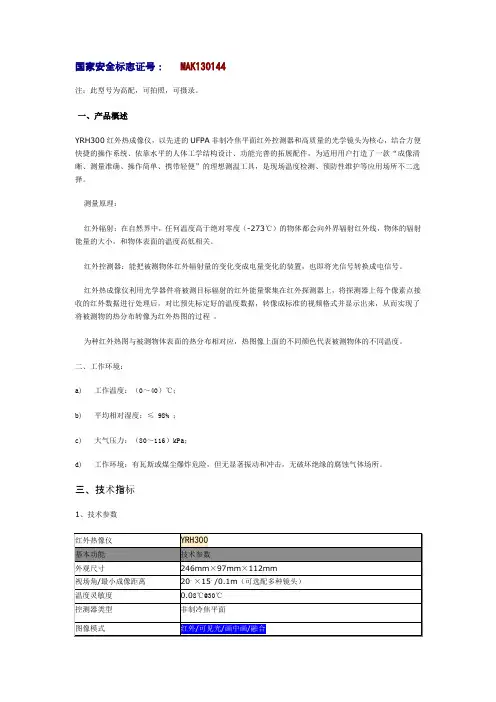

国家安全标志证号： MAK130144注：此型号为高配，可拍照，可摄录。

一、产品概述YRH300红外热成像仪，以先进的UFPA非制冷焦平面红外控测器和高质量的光学镜头为核心，结合方便快捷的操作系统、依靠水平的人体工学结构设计、功能完善的拓展配件，为适用用户打造了一款“成像清晰、测量准确、操作简单、携带轻便”的理想测温工具，是现场温度检测、预防性维护等应用场所不二选择。

测量原理：红外辐射：在自然界中，任何温度高于绝对零度（-273℃）的物体都会向外界辐射红外线，物体的辐射能量的大小，和物体表面的温度高低相关。

红外控测器：能把被测物体红外辐射量的变化变成电量变化的装置，也即将光信号转换成电信号。

红外热成像仪利用光学器件将被测目标辐射的红外能量聚集在红外探测器上，将探测器上每个像素点接收的红外数据进行处理后，对比预先标定好的温度数据，转像成标准的视频格式并显示出来，从而实现了将被测物的热分布转像为红外热图的过程。

为种红外热图与被测物体表面的热分布相对应，热图像上面的不同颜色代表被测物体的不同温度。

二、工作环境：a)工作温度：（0～40）℃；b)平均相对湿度：≤ 98% ；c)大气压力：（80～116）kPa；d)工作环境：有瓦斯或煤尘爆炸危险，但无显著振动和冲击，无破坏绝缘的腐蚀气体场所。

三、技术指标1、技术参数四、适用范围●探测煤矿井下隐蔽性火区分布、火源位置●顶板冒落与老塘透水分析●检查运输机、皮带及托辊的发热状况●测量采煤机组、水泵、局扇、防爆电机及动力设备（包括动力电览）的温升●井下中央与采区变电所各种电气设备接头、开关等事故隐患监测●矿难救援；并可利用长期贮存的热图帮助分析井下事故●科学研究●预警地面矸子山与煤堆自然发火，变电所各种接头、排线、开关及变压器的故障检测技术QQ：541595498。

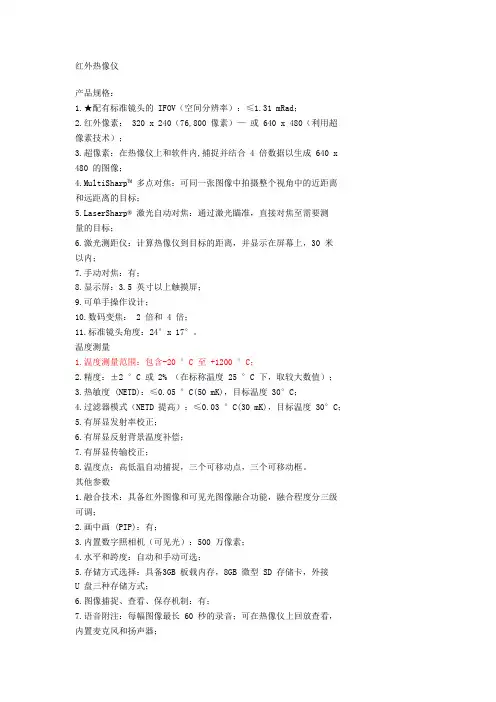

红外热像仪产品规格：1.★配有标准镜头的 IFOV（空间分辨率）：≤1.31 mRad；2.红外像素： 320 x 240（76,800 像素）—或 640 x 480（利用超像素技术）；3.超像素：在热像仪上和软件内,捕捉并结合 4 倍数据以生成 640 x 480 的图像；4.MultiSharp™多点对焦：可同一张图像中拍摄整个视角中的近距离和远距离的目标；serSharp®激光自动对焦：通过激光瞄准，直接对焦至需要测量的目标；6.激光测距仪：计算热像仪到目标的距离，并显示在屏幕上，30 米以内；7.手动对焦：有；8.显示屏：3.5 英寸以上触摸屏；9.可单手操作设计；10.数码变焦： 2 倍和 4 倍；11.标准镜头角度：24°x 17°。

温度测量1.温度测量范围：包含-20 °C 至 +1200 °C；2.精度：±2 °C 或 2% （在标称温度 25 °C 下，取较大数值）；3.热敏度 (NETD)：≤0.05 °C(50 mK)，目标温度 30°C；4.过滤器模式（NETD 提高）：≤0.03 °C(30 mK)，目标温度 30°C；5.有屏显发射率校正；6.有屏显反射背景温度补偿；7.有屏显传输校正；8.温度点：高低温自动捕捉，三个可移动点，三个可移动框。

其他参数1.融合技术：具备红外图像和可见光图像融合功能，融合程度分三级可调；2.画中画 (PIP)：有；3.内置数字照相机（可见光）：500 万像素；4.水平和跨度：自动和手动可选；5.存储方式选择：具备3GB 板载内存，8GB 微型 SD 存储卡，外接U 盘三种存储方式；6.图像捕捉、查看、保存机制：有；7.语音附注：每幅图像最长 60 秒的录音；可在热像仪上回放查看，内置麦克风和扬声器；★8.可见光相片注释：有，3 个图像以上；9.视频录制：可在热像仪上录制标准和辐射视频，辐射视频包含温度数据；10.视频文件格式：非辐射（MPEG 编码 .AVI）和全辐射 (.IS3)；11.视频流输出：有，可通过USB 数据线、HDMI 视频、WiFi 传输；12.远程控制操作：有，通过电脑SmartView ®软件控制；8913.无线连接：可通过WiFi 至 PC、iPhone®和 iPad®（iOS 4s 及更新版本）；14.自动捕捉：有，用户可设置间隔时间自动拍摄；15.防护等级：IP54；16.防跌落：产品可承受2 米跌落；17.分析软件：配备，不限制安装次数，适用于Win7 以上操作系统。

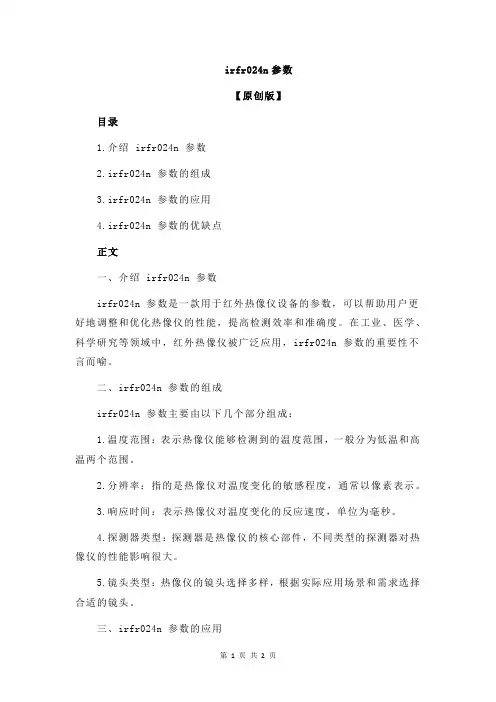

irfr024n参数【原创版】目录1.介绍 irfr024n 参数2.irfr024n 参数的组成3.irfr024n 参数的应用4.irfr024n 参数的优缺点正文一、介绍 irfr024n 参数irfr024n 参数是一款用于红外热像仪设备的参数，可以帮助用户更好地调整和优化热像仪的性能，提高检测效率和准确度。

在工业、医学、科学研究等领域中，红外热像仪被广泛应用，irfr024n 参数的重要性不言而喻。

二、irfr024n 参数的组成irfr024n 参数主要由以下几个部分组成：1.温度范围：表示热像仪能够检测到的温度范围，一般分为低温和高温两个范围。

2.分辨率：指的是热像仪对温度变化的敏感程度，通常以像素表示。

3.响应时间：表示热像仪对温度变化的反应速度，单位为毫秒。

4.探测器类型：探测器是热像仪的核心部件，不同类型的探测器对热像仪的性能影响很大。

5.镜头类型：热像仪的镜头选择多样，根据实际应用场景和需求选择合适的镜头。

三、irfr024n 参数的应用irfr024n 参数在实际应用中具有重要意义，以下是一些具体的应用场景：1.工业检测：在生产过程中，irfr024n 参数可以帮助检测产品表面的温度变化，确保产品质量。

2.建筑检测：通过检测建筑物表面的温度分布，可以发现潜在的保温、防水等问题。

3.医学诊断：irfr024n 参数在医学领域的应用主要体现在对疾病的早期诊断，如肿瘤等疾病。

4.科学研究：在物理、化学等研究领域，irfr024n 参数可以提供关于温度分布的详细信息，帮助研究人员深入了解物质的性质。

四、irfr024n 参数的优缺点1.优点：irfr024n 参数具有高精度、高效率、易操作等优点，可以满足多种应用场景的需求。

2.缺点：虽然 irfr024n 参数具有很多优点，但在实际应用中，仍然存在一定的局限性。

例如，在某些特殊环境下，热像仪的性能可能受到影响，导致检测结果不准确。

红外热像仪原理、主要参数和应用红外热像仪原理、主要参数和应用1. 红外线发现与分布1672年人们发现太阳光(白光)是由各种颜色的光复合而成的。

当时，牛顿做出了单色光在性质上比白光跟简单的著名结论。

我们用分光棱镜可把太阳光(白光)分解为红、橙、黄、绿、青、蓝、紫等单色光。

1800年英国物理学家赫胥尔从热的观点来研究各色光时，发现了红外线。

红外线的发现标志着人类对自然的又一个飞跃。

随着对红外线的的不断探索与研究，已形成红外技术这个专门学科领域。

红外线的波长在0.76--100μM之间,按波长的范围可分为近红外、中红外、远红外、极远红外四类，它在电磁波连续频谱中的位置是处于无线电波与可见光之间的区域。

红外线辐射是自然界存在的一种最为广泛的电磁波辐射，它是基于任何物体在常规环境下都会产生自身的分子和原子无规则的运动，并不停地辐射出热红外能量，分子和原子的运动愈剧烈，辐射的能量愈大，反之，辐射的能量愈小。

温度在绝对零度以上的物体，都会因自身的分子运动而辐射出红外线。

通过红外探测器将物体辐射的功率信号转换成电信号，成像装置的输出的就可以完全一一对应地模拟扫描物体表面温度的空间分布，经电子系统处理后传至显示屏上，得到与物体表面热分布相应的热像图。

运用这一方法，便能实现对目标进行远距离热状态图像成像和测温并进行分析判断。

2. 红外热像仪的原理红外热像仪是利用红外探测器、光学成像物镜和光机扫描系统(目前先进的焦平面技术则省去了光机扫描系统)接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元上，在光学系统和红外探测器之间，有一个光机扫描机构(焦平面热像仪无此机构)对被测物体的红外热像仪进行扫描，并聚焦在单元或分光探测器上，由探测器将红外辐射能转换电信号，经放大处理、转换为标准视频信号通过电视屏或监测器显示红外热像图。

这种热像图与物体表面的分布场相对应；实际上是被测目标物体各部分红外辐射的热像分布图由于信号非常弱，与可见光相比缺少层次和立体感，因此，在实际动作过程中为更有效地判断被测目标的红外热场，常采用一些辅助措施来增加仪器的实用功能，如图像亮度、对比度的控制，实际校正，伪色彩描绘等高线和直方进行运算、打印等。

红外热像仪的参数红外热像仪（infrared thermal imager）是一种通过测量目标物体辐射出的红外辐射来生成图像的设备。

它可以测量物体表面的温度，并以不同的颜色表示不同温度区域，从而提供了对目标物体的热分布和温度信息的可视化。

红外热像仪的参数会直接影响其测温精度、测距范围、分辨率和帧率等性能。

下面将详细介绍红外热像仪的主要参数及其意义。

1. 温度测量范围（Temperature Measurement Range）：红外热像仪可以测量的物体温度范围。

不同型号的红外热像仪在温度测量范围上有所差异，一般常见的范围为-20℃至+1500℃，有些高端的产品的测量范围更广。

2. 温度测量精度（Temperature Measurement Accuracy）：红外热像仪的温度测量精度是指其对物体真实温度的测量准确度。

一般情况下，精度会根据测量温度范围的不同而有所变化，通常为±2℃或±2%。

3. 热像仪分辨率（Detector Resolution）：热像仪的分辨率指的是图像传感器的像素数量，通常用水平像素数和垂直像素数表示。

一般来说，分辨率越高，图像细节越清晰，能够提供更准确的温度信息。

常见的分辨率有320x240、640x480、1024x768等。

4. 图像显示分辨率（Display Resolution）：图像显示分辨率指的是热像仪显示屏的像素数量。

与热像仪的分辨率不同，显示分辨率对于观察图像的清晰度和细节展示也起到重要作用。

5. 帧率（Frame Rate）：帧率是指红外热像仪每秒钟能够采集并处理的图像帧数。

帧率越高，显示的图像就越流畅，对于实时监测和追踪运动目标非常重要。

一般情况下，帧率可以从9Hz到60Hz不等。

6. 带宽（Spectral Range）：带宽反映了红外热像仪在测量红外辐射时的灵敏度范围。

不同型号的热像仪的带宽范围也有所差异，一般从3μm到15μm。

红外热像仪的主要参数作为典型的高端应用设备，随着制造工艺的不断精进，红外热像仪的各方面性能在现今有了超级明显的提升，在这里就系统介绍一下红外热像仪的主要参数。

1、帧频帧频是指1秒钟内，热像仪能够完成图像拍摄、处置、显示的数量。

传感器响应越快，内部电路处置速度越高，则可实现的帧频越大。

高帧频的热像仪适合抓拍高速物体的温度场散布。

比较适合于科研和军工研究。

2、像素阵列和像元间距目前的红外热像仪探测器为非制冷焦平面探测器，其生产进程中在氧化钒或多晶硅材料上加工出阵列排布的传感器单元，每一个单元之间有必然的间距。

3、测温准确度精度是指在红外热像仪在环境、温度、湿度、距离、辐射率校正的情况下，红外热像仪测温的最大误差与仪器量程之比的百分数。

4、显示方式这一点，据专业人士介绍，一般是指热像仪屏幕的显示是黑白显示仍是伪彩显示。

5、温度测定范围对于热像仪来讲，正常工作的进程中，老是会有必然的温度测定范围，它是指测定温度的最低限与最高限的温度值的范围。

6、温度分辨率温度分辨率具体是指衡量红外热像仪的重要参数指标，温度分辨率是指探测器对被测物体温度转变感应的灵敏程度。

温度分辨率越小越好。

温度分辨率的计量和测定是在特定的条件下的完成的。

7、扫描制式和最大工作时间这二者往往是人们比较容易忽略的参数，前者是指一般为我国标准电视制式，PAL制式。

后者则是指热像仪允许持续的工作时间。

红外夜视热像仪在近10年取得常驻的发展，美国知名的军工企业RNO可以说功不可没。

RNO与美国军方的合作，另外一方面也推动了红外夜视热像仪在民用方面的发展。

RNO的HC系列红外夜视热像仪，可以说在美国军队众口皆碑。

知名度超级高。

在市面咱们能够见到的更多的顶级热成像夜视仪，应该是RNO品牌，其产品大多是美国军转民的产品，所以性能上超级卓越。

RNO的主力产品是双筒热成像夜视仪，效果确实超级好，价钱也不菲。

在国内咱们能见到的是RNO的HC系列双筒热成像夜视仪，包括HC-336和HC-640. 其中HC-336又分为HC336-3和HC336-5两个型号，价钱大约在10-20万元人民币。

红外热像仪有哪些主要技术参数1.温度测量范围：红外热像仪的温度测量范围通常是从-20°C至+2000°C。

这意味着它可以测量从低到极高的温度，适用于不同的应用领域。

2.温度分辨率：温度分辨率是红外热像仪测量温度的最小单位。

通常情况下，其温度分辨率在0.1°C至0.05°C之间。

分辨率越高，热像仪可以提供更准确的温度数据。

3.空间分辨率：空间分辨率是红外热像仪能够分辨物体细节的能力。

它通常以像素为单位来表示。

常见的空间分辨率有160x120、320x240和640x480等，像素越高，热像仪可以提供更详细的图像。

4.帧速率：帧速率是指红外热像仪每秒能够捕捉并显示的图像数量。

一般来说，帧速率在9Hz到60Hz之间，较高的帧速率可以提供更流畅的图像。

5.调焦方式：红外热像仪通常具有自动或手动调焦功能。

自动调焦可以根据物体距离实时进行焦距调整，从而获得清晰的图像。

手动调焦则需要用户根据需要进行手动操作。

6.颜色图谱：红外热像仪可以通过不同的颜色图谱来表示不同的温度区域。

常见的颜色图谱有灰度、彩虹、铁红、高对比度等。

选择合适的颜色图谱可以更好地展示温度分布。

7.存储方式：红外热像仪通常具有内置的存储设备，可以将获取的图像和数据保存下来。

存储方式可以是内置存储卡或可外接USB存储设备等。

8.视场角：视场角指的是红外热像仪可以观察到的范围。

视场角越大，热像仪可以覆盖更广阔的区域，同时需要注意视场角和空间分辨率的关系，高视场角可能会牺牲一些空间分辨率。

9.电池寿命：红外热像仪通常使用可充电电池供电，电池寿命是指一次充电可以支持红外热像仪连续工作的时间。

不同的热像仪电池寿命会有所不同，一般在2小时到8小时之间。

10.图像输出方式：红外热像仪通常可以通过USB、HDMI或Wi-Fi等方式将图像输出到计算机或其他设备上进行分析和处理。

综上所述，红外热像仪的主要技术参数包括温度测量范围、温度分辨率、空间分辨率、帧速率、调焦方式、颜色图谱、存储方式、视场角、电池寿命和图像输出方式等。
