加工中心编程实例(1)

加工中心编程实例，简单易懂！
（文章底部可以评论，欢迎对文章进行点评和知识补充）加工下图中2个直径为30的孔。

工件材料为45钢。

1.工艺分析图中零件要求加工两个30的孔，孔距40尺寸要求较高。

况且左边第一孔距边也有较高的尺寸要求。

图纸中可以看到孔的尺寸要求和粗糙度要求较高，孔的位置要求也较高。

所以对零件的加工就需要工件坐标系找正要正确。

针对零件图纸要求，考虑孔径尺寸偏大，较适合的加工手段是镗削加工，采用中心孔定位、钻、粗镗、精镗。

如图将工件坐标系G54建立在工件上表面与左边30的孔中心处。

2.
刀具的选择采用中心孔定位、钻孔、粗镗孔、精镗孔的方法所选择刀具分别为3中心钻、25钻头、29.6粗镗刀、30精镗刀。

3.切削参数的选择表1为各工序刀具的切削速度和进给速度。

表1 各工序刀具的切削参数加工工序刀具号刀具类型主轴转速S( )进给速度F( )钻定位孔3T13中心钻120030
钻孔25T225钻头18030
粗镗孔29.6T329.6镗刀70045
精镗孔30T430镗刀95025。

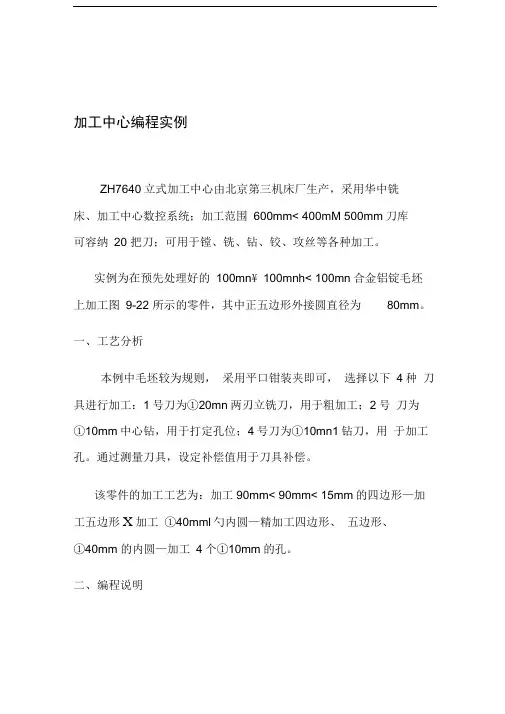

加工中心编程实例ZH7640立式加工中心由北京第三机床厂生产，采用华中铣床、加工中心数控系统；加工范围600mm< 400mM 500mm刀库可容纳20 把刀；可用于镗、铣、钻、铰、攻丝等各种加工。

实例为在预先处理好的100mn¥ 100mnh< 100mn合金铝锭毛坯上加工图9-22 所示的零件，其中正五边形外接圆直径为80mm。

一、工艺分析本例中毛坯较为规则，采用平口钳装夹即可，选择以下4种刀具进行加工：1号刀为①20mn两刃立铣刀，用于粗加工；2号刀为①10mm中心钻，用于打定孔位；4号刀为①10mn1钻刀，用于加工孔。

通过测量刀具，设定补偿值用于刀具补偿。

该零件的加工工艺为：加工90mm< 90mm< 15mm的四边形—加工五边形X加工①40mml勺内圆—精加工四边形、五边形、①40mm 的内圆—加工4个①10mm的孔。

二、编程说明手工编程时应根据加工工艺编制加工的主程序，零件的局部形状由子程序加工。

该零件由1个主程序和5个子程序组成，其中，P1001为四边形加工子程序，P1002为五边形加工子程序，P1003为圆形加工子程序，P9888为中心孔加工子程序，P9777 为加工孔子程序。

用CAD/CAM软件系统辅助编程。

首先进行零件几何造型，生成零件的几何模型，如图9-23所示。

然后用CAM软件再生成NC 程序。

本例先从Pro/E中造型，用IGES格式转化到MasterCAM9.2 中（也可以直接用MasterCAM进行零件几何造型），由MasterCAM 生成NC程序。

三、NC程序零件几何模型的程序见表9-5表9-5 加工中心实例程序表9-5 加工中心实例程序。

加工中心编程实例（参考程序请看超级链接）实例一毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图3-23所示的槽，工件材料为45钢。

1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线1）以已加工过的底面为定位基准，用通用台虎钳夹紧工件前后两侧面，台虎钳固定于铣床工作台上。

2）工步顺序①铣刀先走两个圆轨迹，再用左刀具半径补偿加工50㎜×50㎜四角倒圆的正方形。

②每次切深为2㎜，分二次加工完。

2．选择机床设备根据零件图样要求，选用经济型数控铣床即可达到要求。

故选用XKN7125型数控立式铣床。

3．选择刀具现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。

4．确定切削用量切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。

5．确定工件坐标系和对刀点在XOY平面内确定以工件中心为工件原点，Z方向以工件表面为工件原点，建立工件坐标系，如图2-23所示。

采用手动对刀方法（操作与前面介绍的数控铣床对刀方法相同）把点O作为对刀点。

6．编写程序按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。

考虑到加工图示的槽，深为4㎜，每次切深为2㎜，分二次加工完，则为编程方便，同时减少指令条数，可采用子程序。

该工件的加工程序如下（该程序用于XKN7125铣床）：N0010 G00 Z2 S800 T1 M03N0020 X15 Y0 M08N0030 G20 N01 P1.-2 ；调一次子程序，槽深为2㎜N0040 G20 N01 P1.-4 ；再调一次子程序，槽深为4㎜N0050 G01 Z2 M09N0060 G00 X0 Y0 Z150N0070 M02 ；主程序结束N0010 G22 N01 ；子程序开始N0020 G01 ZP1 F80N0030 G03 X15 Y0 I-15 J0N0040 G01 X20N0050 G03 X20 YO I-20 J0N0060 G41 G01 X25 Y15 ；左刀补铣四角倒圆的正方形N0070 G03 X15 Y25 I-10 J0N0080 G01 X-15N0090 G03 X-25 Y15 I0 J-10N0100 G01 Y-15N0110 G03 X-15 Y-25 I10 J0N0120 G01 X15N0130 G03 X25 Y-15 I0 J10N0140 G01 Y0N0150 G40 G01 X15 Y0 ；左刀补取消N0160 G24 ；主程序结束实例二毛坯为120㎜×60㎜×10㎜板材，5㎜深的外轮廓已粗加工过，周边留2㎜余量，要求加工出如图2-24所示的外轮廓及φ20㎜的孔。
