海德汉光栅尺的安装流程及注意事项海德汉光栅尺线位移传感器的安装比较灵活，可安装在机床的不同部位。
一般将主尺安装在机床的工作台(滑板)上，随机床走刀而动，读数头固定在床身上，尽可能使读数头安装在主尺的下方。
其安装方式的选择必须注意切屑、切削液及油液的溅落方向。
如果由于安装位置限制必须采用读数头朝上的方式安装时，则必须增加辅助密封装置。
另外，一般情况下，读数头应尽量安装在相对机床静止部件上，此时输出导线不移动易固定，而尺身则应安装在相对机床运动的部件上(如滑板)。
1、海德汉光栅尺线位移传感器安装基面安装光栅尺传感器时，不能直接将传感器安装在粗糙不平的机床身上，更不能安装在打底涂漆的机床身上。
光栅主尺及读数头分别安装在机床相对运动的两个部件上。
用千分表检查机床工作台的主尺安装面与导轨运动的方向平行度。
千分表固定在床身上，移动工作台，要求达到平行度为0.1mm/1000mm以内。
如果不能达到这个要求，则需设计加工一件光栅尺基座。
基座要求做到：(1)应加一根与光栅尺尺身长度相等的基座(最好基座长出光栅尺50mm左右)。
(2)该基座通过铣、磨工序加工，保证其平面平行度0.1mm/1000mm以内。
另外，还需加工一件与尺身基座等高的读数头基座。
读数头的基座与尺身的基座总共误差不得大于±0.2mm。
安装时，调整读数头位置，达到读数头与光栅尺尺身的平行度为0.1mm 左右，读数头与光栅尺尺身之间的间距为1~1.5mm左右。
2、海德汉光栅尺线位移传感器主尺安装将光栅主尺用M4螺钉上在机床安装的工作台安装面上，但不要上紧，把千分表固定在床身上，移动工作台(主尺与工作台同时移动)。
用千分表测量主尺平面与机床导轨运动方向的平行度，调整主尺M4螺钉位置，使主尺平行度满足0.1mm/1000mm以内时，把M2螺钉彻底上紧。
在安装光栅主尺时，应注意如下三点：(1)在装主尺时，如安装超过1.5M以上的光栅时，不能象桥梁式只安装两端头，尚需在整个主尺尺身中有支撑。
DMG海德汉iTNC操作培训DMG培训照片文件整理总结（详见机床操作说明书）目录：一．手动拆刀和装刀：1．进入手动模式。
2．按刀具表软件，进入刀具表。
3．打开编辑开关。
4．建刀库刀位以外的刀具。
5．按结束。
6．进入MDI模式。
7．调用刚建立的刀具。
8．按START键执行。
9．显示更换刀具。
10．按开门键，打开工件间门。
11．按换刀键。
12．屏幕T 开始闪烁。
13．旋转按刀按扭，听到有松夹声音。
14．注意刀具的缺口方向，放刀具到位，松开换刀按扭，听到夹紧的声音，松开刀具。
15．刀具在主轴。
16．关闭工作间的门。
17．屏幕显示更换刀具。
18．刀具已经换入。
19．确认换刀完成。
20．换刀结束，二．手动拆除刀库以外的刀具。
1．按MDI 进入2．调用零号刀具。
3．按START 键执行。
4．屏幕显示从轴上取下刀具。
5．按开门键开工作间门。
6．按换刀键。
7．屏幕T 开始闪烁。
8．用手拿住刀具。
9．旋转拆刀旋扭，拆除刀具。
10．关闭工作间的门。
11．屏幕显示 T0 。
12．屏幕显示从轴人取下刀具，按START 键完成拆刀。
三．从刀库装入刀具。
1．按手动按扭，进入手动数据输入。
2．按刀具表软键，进入刀具表。
3．把光标移到要装入刀具的一行。
4．按左边的刀库管理软键。
5．按刀具拆除，6．等待屏幕显示 1。
20（1号刀库，20号刀位），刀库已经准备好。
7．因为只是装刀，并不是真正拆除，所以按中断结束。
8．打开后面的刀库门，放入刀具，注意缺口方向在里面，完成刀库装刀。
2．把光标移到要拆除的刀具的一行。
3．按刀具管理软键。
4．按刀具拆除。
5．屏幕显示（1。
32）一号刀库32号刀位。
6．按中断软键，不清除刀具参数。
7．打开刀库门，拆除刀具。
8．手动清除刀具数据，按结束，完成刀库拆除刀具。
五．标准刀的校正Z零点。
1．把标准刀放入32号刀位。
按MDI 进入。
2．调用32号刀具。
3．按START 执行。
4．调入标准刀具。
5．在刀具表中输入，标准刀的长度和半径。
(完整)海德汉PWT10、PWT18光栅尺仪器使用说明(完整)海德汉PWT10、PWT18光栅尺仪器使用说明编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)海德汉PWT10、PWT18光栅尺仪器使用说明）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)海德汉PWT10、PWT18光栅尺仪器使用说明的全部内容。
一：PWT10：用来检测输出11uA信号的或者编码器。
（9针插头）1.检测信号幅值：方括号的中心线对应的数字表示当前检测到的光栅尺信号幅值，例如上图中的第一个图，检测到的信号幅值是11UA, 这是理想值，第二幅图幅值是13uA,第三幅图是3uA。
光栅尺正常工作幅值范围:7—16uA。
2。
检测信号偏差：方括号中黑色部分的宽度表示信号偏差，理想值允许值超出允许范围黑色条越窄信号质量越好，如果超出括号，信号偏差超出允许范围。
二:PWT18:用来检测1Vss输出信号的光栅尺和编码器。
（12针插头）1。
检测信号幅值：方括号的中心线对应数字表示的是当前检测到的光栅尺信号幅值，例如上图中的第一个图，检测到的信号幅值是1Vss，这是理想值,第二幅图幅值是1。
2Vss,第三幅图是0.3Vss。
光栅尺正常工作幅值范围：0.6—1.2Vss.2.检测信号偏差这是检测信号偏差的说明，和PWT10的检测方法相同。
理想值允许值超出允许范围三：检测参考点信号:PWT10和PWT18的使用方法相同。
方括号中的黑条表示参考点信号的质量，黑条任意一端不能超出两个方括号，否则可能找不到参考点。
理想值允许值超出允许范围。

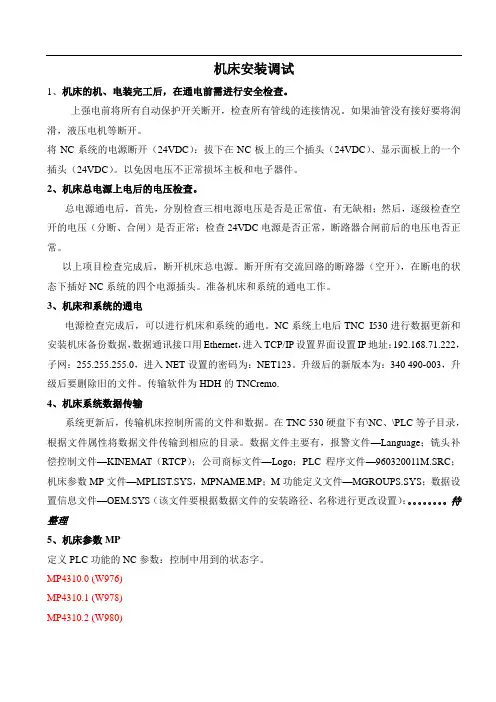

机床安装调试1、机床的机、电装完工后，在通电前需进行安全检查。
上强电前将所有自动保护开关断开，检查所有管线的连接情况。
如果油管没有接好要将润滑，液压电机等断开。
将NC系统的电源断开（24VDC）：拔下在NC板上的三个插头（24VDC）、显示面板上的一个插头（24VDC）。
以免因电压不正常损坏主板和电子器件。
2、机床总电源上电后的电压检查。
总电源通电后，首先，分别检查三相电源电压是否是正常值，有无缺相；然后，逐级检查空开的电压（分断、合闸）是否正常；检查24VDC电源是否正常，断路器合闸前后的电压电否正常。
以上项目检查完成后，断开机床总电源。
断开所有交流回路的断路器（空开），在断电的状态下插好NC系统的四个电源插头。
准备机床和系统的通电工作。
3、机床和系统的通电电源检查完成后，可以进行机床和系统的通电。
NC系统上电后TNC I530进行数据更新和安装机床备份数据，数据通讯接口用Ethernet，进入TCP/IP设置界面设置IP地址：192.168.71.222，子网：255.255.255.0，进入NET设置的密码为：NET123。
升级后的新版本为：340 490-003，升级后要删除旧的文件。
传输软件为HDH的TNCremo.4、机床系统数据传输系统更新后，传输机床控制所需的文件和数据。
在TNC 530硬盘下有\NC、\PLC等子目录，根据文件属性将数据文件传输到相应的目录。
数据文件主要有，报警文件—Language；铣头补偿控制文件—KINEMAT（RTCP）；公司商标文件—Logo；PLC程序文件—960320011M.SRC；机床参数MP文件—MPLIST.SYS，MPNAME.MP；M功能定义文件—MGROUPS.SYS；数据设置信息文件—OEM.SYS（该文件要根据数据文件的安装路径、名称进行更改设置）；。
待整理5、机床参数MP定义PLC功能的NC参数：控制中用到的状态字。
MP4310.0 (W976)MP4310.1 (W978)MP4310.2 (W980)MP4310.3 (W982)MP4310.4 (W984)MP4310.5 (W986)MP4310.6 (W988)定义语言参数:MP7230.0；0—ENGLISH；温度控制参数：MP4210.8；700改为0用于调试时用。
