（5）Clip属性：设计时无效，执行时只读，用于返回（3）、（4）两项指定的图像信息。
（6）Grahiceell属性：该属性为一个数组，用于访问Picture属性装入图像中的第一个图像元素。
（7）Stretch X、Stretch Y属性：设计时无效，执行时只读，在将被选中图像装入拷贝时定义大小显示区域，单位为像素（Pixcls）。
1.控制的移动。采用控制的移动技术可实现屏幕级动画，而控制移动方式又可分两种：一是在程序运行过程中，随时更改控制的位置坐标Left、Top属性，使控制出现动态；二是对控制调用MOVE方法，产生移动的效果。这里的控制可以是命令按钮、文本框、图形框、图像框、标签等。
2.利用动画按钮控制。VB的工具箱中专门提供了一个动画按钮控制（Animated Button Control）进行动画设计，该工具在Windows＼system子目录下以Anibuton.vbx文件存放，用时可加入项目文件中，这种方法实现动画的过程与电影胶片的放映极为相似，它将多幅图像装入内存，并赋予序号，通过定时或鼠标操作进行图像的切换，通过这种方法可实现相对符号的动画。此控制的有关属性介绍如下：
以上笔者只谈了VB实现图形动画的基本方法，有兴趣的读者可参考有关书目。
（1）Picture和Frame属性：Pieture属性可装入多幅图像，由Frame属性作为控制中多幅图像数组的索引，通过选择Frame值来指定访问或装入哪一幅图像，这里Picture属性可装入.bmp、.ico和.wmf文件。
（2）Cycle属性：该属性可设置动画控制中多幅图像的显示方式
3.利用图片剪切换控制。该控制也提供了在一个控制上存储多个图像或图标信息的技术，正如用动画按钮一样，它保存Windows资源并可快速访问多幅图像，该控制的访问方式不是依次切换多幅图，而是先将多幅图放置在一个控制中，然后在程序设计时利用选择控制中的区域，将图动态剪切下来放置于图片框中进行显示，程序控制每间隔一定时间剪切并显示一幅图，这样便可产生动画效果。该工具以Picelip.vbx文件存于Windows＼system子目录中，需要时可装入项目文件中。此控制有关属性介绍如下：

简单vb程序设计ppt课件

简单vb程序设计ppt课件
简单vb程序设计ppt 课件
目录
CONTENTS
• VB程序设计概述 • VB编程基础 • VB界面设计 • VB高级功能应用 • VB程序调试与优化 • VB实战案例解析
01 VB程序设计概述
VB语言简介
VB是Visual Basic的 简称，是一种面向对 象的可视化编程语言。
VB支持多种数据库 访问方式，可以轻松 地开发出数据库应用 程序。
VB应用领域
数据库应用程序开发
桌面应用程序开发
VB语言可以轻松地访问各种数据库，如 Access、SQL Server等，因此非常适合开发 数据库应用程序。
VB语言具有丰富的控件库和强大的开发功能， 可以开发出各种桌面应用程序，如文件管理、 图像处理等。
网络应用程序开发
游戏开发
VB语言支持网络编程，可以开发出各种网络 应用程序，如聊天室、邮件客户端等。
控件使用与事件处理
常用控件
列举VB中常用的控件，如文本框、标签、按钮、 列表框等，并介绍它们的属性和事件。
控件布局
讲解如何合理地布局控件，使得界面更加美观和 易于使用。
事件处理
演示如何为控件添加事件处理程序，响应用户的 操作，如点击按钮、选择列表项等。
界面布局与美化
界面布局
介绍界面布局的原则和技巧，如对齐、分组、留白等，以及如何 使用容器控件（如框架、面板）进行布局。
感谢您的观看
THANKS
程序性能优化策略
优化算法
针对程序中耗时的算法，尝试采用更高效的算法或改进现有算法的实 现方式。
减少资源占用
优化代码结构，减少不必要的内存占用和处理器时间消耗，如避免使 用庞大的数据结构或复杂的嵌套循环。
采用合适的数据类型

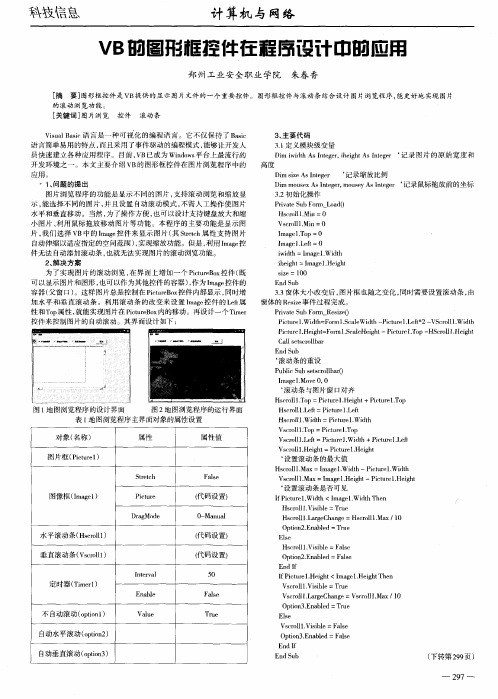

VB的图形框控件在程序设计中的应用

VB的图形框控件在程序设计中的应用
件无法 自动添加滚动条 ， 也就无法实 现图片的滚动浏 览功能。
２ 解 决 方 案 、
Ｌ ａ０ ｏｄ
Ｈｓ ｒ ｌ１Ｍｉ ｃ ｏ ｌ ． ｎ＝ ０ Ｖｓ ｒ ｌ１ Ｍｉ ｃ ｏｌ ． ｎ＝０ Ｉ ｇ １Ｔ ｐ＝０ ｍａ ｅ ． ｏ ｌ ｇ １Ｌ ｆ ＝ ０ ｍａ ｅ ． ｅ ｔ ｉ ｄ ｈ＝Ｉ ｇ １ Ｗ ｉ ｔ ｗｉ ｔ ｍａ ｅ ． ｄ ｈ ｉ ｅ ｇ ｔ ｎ ｇ １Ｈｅｇ ｔ ｈ ｉ ｈ ：ｈ ａ ｅ ． ｉ ｈ ｓｚ ｉ ｅ＝ １ ０ ０ Ｅｎ ｕ ｄＳ ｂ ｔ
为 了实 现图片 的滚动浏 览 ， 在界面 上增加一个 Ｐ ｔ ｅ ｏ 控 件 （ ｉｕ Ｂ ｘ ｃｒ 既 可 以显示 图片和图形 ， 可以作为其他控件的容器 ）作为 Ｉ ａ ｅ 也 ， ｍ ｇ 控件 的 容器 （ 父窗 口） 。这样 图片总是控制在 Ｐｃ ｒＢ ｘ ｉｕｅ ｏ 控件内部显示 ， ｔ 同时增 加水平 和垂 直滚动条 。利用滚 动条 的改 变来设置 Ｉ ｇ 控件 的 Ｌ ｆ ｍａｅ ｅ 属 ｔ 性和 Ｔ ｐ ｏ 属性 ， 就能实现 图片在 Ｐｃ ｒＢ ｘ ｉｔ ｅ ｏ 内的移动。再设 计一个Ｔｍｅ ｕ ｉ ｒ
属性
属性值
Ｖｓ ｒ ｌ １Ｌ ｆ ＝Ｐｉ ｔ ｒ １Ｗ ｉ ｔ ＋Ｐ ｅ ｕ ｅ ． 胡 ｃｏｌ．ｅｔ ｅｕ ｅ ． ｄｈ ｉ ｔ ｒ 】Ｌ Ｖｓ ｒ ｌ１ Ｈｅｇ ｔ ｃ ｏ ｌ ． ｉ ｈ ＝Ｐｉｔ ｒ ． ｉ ｈ ｃ ｕ ｅ１Ｈｅ ｇ ｔ
‘ 置滚动条的最 大值 设
Ｈｓ ｒ ｌ１Ｍ ａ ｃ ｏ ｌ ． ｘ＝Ｉ ｇ ． ｉ ｔ ｍａ ｅ１Ｗ ｄ ｈ— Ｐ ｃ ｕ ｅ ． ｉ ｔ ｉ ｔ ｒ １Ｗ ｄ ｈ Ｖｓ ｒ ｌ１Ｍａ ｃ ｏ ｌ ． ｘ： Ｉ ｇ １ Ｈｅ ｇ ｔ—Ｐ ｃｕ ｅ ． ｉｈ ｍａ ｅ ． ｉｈ ｉ ｔ ｒ １Ｈｅ ｇ ｔ

第8章VB图形设计

第8章VB图形设计
是指显示卡和显示器两者的分辨率。不同分辨率的显示器应与相 对应分辨率的显示卡配套使用,才能获得所希望达到的显示效果。
VB程序设计教程
沈美莉 马银晓 陈孟建 编著
10
第一节 坐标系统
3. 显示速度 显示速度是指显示图像或文字时的速度。由于显示分辨率和显示器的扫
描频率有关，显示分辨率高时,一个完整屏幕的像素点就增多了,所有像 素都要显示一遍,速度就要慢下来,这就需要提高扫描频率。 4. 颜色和灰度 颜色和灰度是衡量显示系统性能的又一重要参数。早期的显示卡MDA配单 色的显示器只能显示字符,仅有一般亮度和高亮度两种灰度，彩色显示系 统最多也只有16种颜色。而目前的颜色显示系统VGA,可达256种颜色甚至 更多。 5. 图形显示能力 图形显示能力是指屏幕上的每一个像素点可以设置成不同值的能力。早 期的单色显示系统MDA是字符型的,不支持图形显示,它的控制比较简单。 而随后出现的显示系统均能支持图形显示。
VB程序设计教程
沈美莉 马银晓 陈孟建 编著
9
第一节 坐标系统
三、图像分辨率
Visual Basic绘图中的点是以显示器像素为标准的，设置一个点 的颜色是设置窗体对应着的显示器的一个像素的颜色。
1. 显示器简介 显示器是计算机最主要的外部设备之一。显示系统由显示器和适
配卡(显示卡)组成,两者必须配对。 2. 显示分辨率 显示分辨率是指屏幕上有多少个基本像素点。显示系统的分辨率
功能：在<对象名>控件上，画出一条从( x1 , y1 )到( x2 , y2 )的线 段。其中[( x1 , y1 )]和[, <Color> ]为可选项。参数x和y既可以是整 数，又可以是小数。
运行该程序后，显示结果如下图所示。

vb图形控件和图形方法

vb图形控件和图形方法

二.AutoSize 属性（逻辑类型）
➢ AutoSize属性值为Ture时，图片框的边界会 随着所装入图片的大小变化而变化。此时在设 计窗体过程中就应该特别小心，图片将不考虑 窗体上其他控件而自动调整大小，可能导致意 想不到的后果，如覆盖其他控件等。所以应慎 用，以免影响窗体界面的完整性。
三.Align属性(整数0～4)
二.Stretch属性（逻辑类型）
➢影响框控件Stretch属性设置为Fakse（默认值）时，可 根据图片的大小手工调整控件的大小，以达到满意的显 示效果；当设置为True时，将根据控件的大小来自动调 整图片的大小，这时若调整影像框的大小，可能会使图 片变形，影响图像的真实显示。
阶段2 影像框控件常用事件
任务2 图片框控件
阶段1 图片框控件常用属性 阶段2 图片框控件常用方法
阶段1 图片框控件常用属性
一.Picture 属性（字符串类型）
⑴ 设计时选取：在界面设计时，选中该图片框控件属性 窗口中该属性，在弹出的Load_Picture对话框中选择所 要显示的图片文件，相应的图片随之被加载到图片框中。 ⑵ 运行时装入：程序运行时，可用LoadPicture函数装 入图片到图片框控件中。
ScaleWidth属性：该属性值为容器自身的宽度值。 ScaleHeight属性：该属性值为容器自身的高度值。 CurrentX、CurrentY属性：分别表示当前点在容器内
的横坐标、纵坐标。
阶段2 改变容器坐标系的Scale方法
➢容器坐标系中，坐标系刻度单位的默认值为 “缇”（1缇≈0.01764毫米），容器的最小坐 标值为左上角坐标，容器的最大坐标值为右下 角坐标。 ➢利用Scale方法可以改变原点的坐标并随之改 变最大坐标值。 格式：容器名.Scale (x1,y1)-(x2,y2)

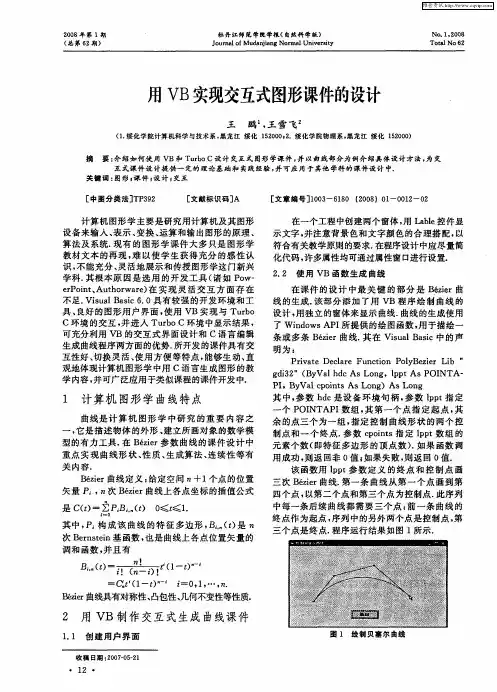

用VB实现交互式图形课件的设计

维普资讯
２０ ０８年 第 １期 （ 总第 ６ ） ２期
牡 丹 江 师 范 学 院 学报 （自然科 学版 ）
Ｊ ｕ ｎ ｌ ｆ ｄ ｎｉｎ ｒ ｌ ｉｅ ｓ ｙ ｏ ｒ ａ ｏ Ｍｕ ａ ｊ ｇＮｏ ｍａ ｖ ｒｉ ａ Ｕｎ ｔ
Ｎｏ １ ２ ０ ． ，０ ８ Ｔｏ ａ ｔ ｌＮＯ ６ ２
不足． ｓ ａ Ｂ ｓ ． Ｖｉ ｌ ａｉ ６ ０具 有较 强 的开 发环境 和 工 ｕ ｃ 具、 良好 的图形 用户 界 面 ， 使用 ＶＢ实现 与 Ｔｕｂ ｒｏ Ｃ环境 的交互 ， 进入 Ｔｕｂ 并 ｒ ｏＣ环境 中显示结 果 ，
在一个工程 中创 建两个 窗体 ， Ｌ Ｎｅ 用 ａ 控件 显 示 文字 ， 并注意 背景 色和 文 字颜色 的合 理搭 配 ， 以 符 合有关教学 原则的要 求． 在程序设计 中应尽量 简 化 代码 ， 许多属性 均可通过属性窗 口进行设置．
１ 计 算 机 图形 学 曲线特 点
曲线是 计 算 机 图形 学 中 研 究 的 重 要 内 容 之 它是 描 述物 体 的外形 、 立所 画对 象 的数学 模 建 型 的有力 工 具． Ｂ ｚｅ 在 ６ｉ ｒ参数 曲线 的课 件 设 计 中 重 点实 现 曲线 形 状 、 质 、 成算 法 、 性 生 连续 性 等 有 关 内容 ． Ｂ ｚｅ ６ｉ ｒ曲线 定 义 ： 给定 空 间 ＋１ 个点 的位 置 矢 量 Ｐ 次 Ｂ ｚ ｒ曲线上 各点坐标 的插值 公式 ， ６ｉ ｅ
在 课件 的设 计 中最 关 键 的 部 分 是 Ｂ ｚ ｒ曲 ６ｉ ｅ 线 的生 成． 部 分 添加 了用 Ｖ 该 Ｂ程 序 绘 制 曲 线 的 设计， 用独 立的窗 体来显 示 曲线 ． 曲线 的生成 使用 了 Ｗｉｄ ｗｓＡＰ 所 提供 的绘 图函数 ， 于描绘 一 ｎｏ Ｉ 用 条 或多 条 Ｂ ｚ ｒ曲线 ． 在 Ｖｉｕ ｌ ａｉ 的声 ６ｉ ｅ 其 ｓａ Ｂ ｓ ｃ中

VB_绘图_直线_圆_矩形_自由绘图_实例

VB 绘图要求：在VB窗口中，添加一个Picture控件，在该控件中任意点击，拖拽画图画直线Dim a As IntegerDim b As IntegerPrivate Sub Picture1_MouseDown(Button As Integer, Shift As Integer, x As Single, y As Single)If Button = 1 Thena = xb = yEnd IfEnd SubPrivate Sub Picture1_MouseMove(Button As Integer, Shift As Integer, x As Single, y As Single)If Button = 1 ThenPicture1.ClsPicture1.Line (a, b)-(x, y)End IfEnd Sub画矩形Dim a As IntegerDim b As IntegerPrivate Sub Picture1_MouseDown(Button As Integer, Shift As Integer, x As Single, y As Single)If Button = 1 Thena = xb = yEnd IfEnd SubPrivate Sub Picture1_MouseMove(Button As Integer, Shift As Integer, x As Single, y As Single)If Button = 1 ThenPicture1.ClsPicture1.Line (a, b)-(a, y)Picture1.Line (a, b)-(x, b)Picture1.Line (x, b)-(x, y)Picture1.Line (a, y)-(x, y)End IfEnd Sub画圆Dim a As IntegerDim b As IntegerPrivate Sub Picture1_MouseDown(Button As Integer, Shift As Integer, x As Single, y As Single)If Button = 1 Thena = xb = yEnd IfEnd SubPrivate Sub Picture1_MouseMove(Button As Integer, Shift As Integer, x As Single, y As Single)If Button = 1 ThenPicture1.ClsPicture1.Circle (a, b), Sqr((x - a) ^ 2 + (y - b) ^ 2)End IfEnd Sub自由绘图Dim a As IntegerDim b As IntegerPrivate Sub Picture1_MouseDown(Button As Integer, Shift As Integer, x As Single, y As Single)If Button = 1 Thena = xb = yEnd IfEnd SubPrivate Sub Picture1_MouseMove(Button As Integer, Shift As Integer, x As Single, y As Single)If Button = 1 ThenPicture1.PSet (x, y)End IfEnd Sub实例：设计一个窗口，效果如下图，要求设置四个单选框，分别为画直线、画圆、画矩形、自由绘图，选中任意一项，便可在左侧的picture控件中任意地方拖拽出相应的图形。

VB图形和绘图操作

VB图形和绘图操作VB图形和绘图操作⼀、坐标：X值:是沿X轴的位置,窗体中最左端是缺省位置0Y值:是沿Y轴的位置,窗体中最上端是缺省位置0X,Y的值可以⼩于0,也可以⼤于容器宽度或⾼度⼆、坐标值的刻度：缺省使⽤缇(Twip)为测量单位. 「Twip」中⽂译为"缇"，是⼀种和屏幕⽆关的长度单位，⽬的是为了让应⽤程序元素输出到不同设备时都能保持⼀致的计算⽅式。

打印机的⼀个点，即我们说的“磅”，相当于20个 Twips，⼀英吋相当于 1440个Twips, ⼀公分（厘⽶）则相当于567 Twips ，也就是说，如果屏幕上某个对象的长度是1440 Twip的话，将会印出⼀英吋来。

由于我们在屏幕上操作时会习惯⽤「像素」(也就是我们常说的屏幕分辨率DPI，系统可以设置各种DPI值)，所以我们直接输⼊数字时必须再将「像素」换算成「Twip」。

当DPI设置为96时(系统默认值)，1个像素=(1/96)*1440=15 Twip；当DPI设置为120时，1个像素=(1/120)*1440=12 Twip。

当DPI为96时，如果希望窗体的⾼是「400」像素，宽是「300」像素，属性的设定值就是： Height=400×15=6000 Twip，Width =300×15=4500 Twip.在VisualBasic应⽤程序中，屏幕（Screen）是⼀个对象。

其Width和Height属性以Twip为单位反映出屏幕的宽度和⾼度。

⽽TwipsPerPixelX和TwipsPerPixelY这两个属性只与硬件有关，⽽与屏幕上可设定的分辨率⽆关。

将Width除以TwipsPerPixelX可以计算出屏幕的⽔平分辨率（像素数），同样将Height除以TwipsPerPixelY也可以计算出屏幕的垂直分辨率。

要想保持⼀个窗⼝或是控件的物理⼤⼩不变，只要计算出设计时的分辨率与实际运⾏时的分辨率的⽐值，然后根据这个⽐值来调节窗⼝和其中的控件的⼤⼩和相对位置，以及显⽰的字体尺⼨，就可以保持同⼀应⽤程序的窗⼝在不同的系统下的物理外观（当然在不同尺⼨的显⽰器上只能保持⽐例不变，物理⼤⼩还是不同的）。

VB教程(10)


13
Visual Basic程序设计教程
10.3.3 坐标属性 ·使用坐标属性可以更改容器的坐标刻度，也可以 自定义坐标系。
ScaleMode：设置坐标刻度，缺省值为1（缇） ScaleLeft：表示或设置对象左边界水平坐标 ScaleTop：表示或设置对象上边界垂直坐标 ScaleWidth：表示或设置对象内水平度量单位数 ScaleHeight：表示或设置对象内垂直度量单位数 CurrentX：当前输出的水平坐标。程序中使用。 CurrentY：当前输出的垂直坐标。程序中使用。 14 Visual Basic程序设计教程
图像一般是指绘制、摄制或印制的形象。
可将它们装载到图片框、影像框可窗体上
4
Visual Basic程序设计教程
【例10-1】设计一个模拟单摆 ·控件： 图片框控件Picture1：作单摆容器 直线控件Line1：作绳索 形状控件Shape1：作球（设计界面中为矩形） 定时器控件Timer1：控制摆动。
5
Visual Basic程序设计教程
·2个模块级变量A和D，表示摆动角度和方向。 ·2个事件过程： Form_Load，初始化界面和控件属性 Timer1_Timer，控制单摆的运动。
6
Visual Basic程序设计教程
Option Explicit Dim A As Integer, D As Integer ' 模块级变量，A表示角度，D表示方向 Const PI = 3.1415926 Private Sub Form_Load() Form1.Width = 1.3 * Form1.Height '设置窗体的宽度和高度比例 Picture1.Width = 1.5 * Picture1.Height '设置图片框的宽度和高度比例 Picture1.Scale (-150, -5)-(150, 195) '更改坐标系统 Shape1.FillStyle = 0 '使形状控件的填充模式为"实心 " Shape1.FillColor = vbRed '使形状控件填充红色 Shape1.BorderColor = vbRed '使形状控件的边界颜色为红色 Shape1.Width = 15 '按坐标系，更改形状控件大小 Shape1.Shape = 3 '使形状控件的形状为圆形 Line1.BorderColor = vbRed '使绳索颜色为红色 Line1.X1 = 0: Line1.Y1 = 0 '使绳索上端在原点(0,0)上 Picture1.AutoRedraw = True '使图片框的重绘属性为True Picture1.Line (-10, 0)-(10, 0) ' 顶端画一条固定绳索的横线 Timer1.Interval = 100 A = -20: D = -1 ' 设置初始角度和方向 End Sub
