金属表面化学热处理
- 格式:ppt
- 大小:3.52 MB
- 文档页数:74
金属材料的热处理和表面处理金属材料在工业生产和制造过程中扮演着重要的角色。
为了提高金属材料的性能和延长其使用寿命,热处理和表面处理成为必不可少的工艺。
本文将介绍金属材料的热处理和表面处理的基本概念、工艺和应用。
一、热处理热处理是通过在一定温度范围内对金属材料进行加热、保温和冷却来改变其组织结构和性能的工艺。
常见的热处理方法包括退火、淬火、回火和正火。
1. 退火退火是最常见的热处理方法之一,通过将金属材料加热至一定温度,然后缓慢冷却至室温,以改善金属的塑性、韧性和机械性能。
退火过程中,金属材料的晶粒会长大并且组织结构得到调整,从而消除内部应力和缺陷。
2. 淬火淬火是将金属材料迅速冷却至室温的热处理方法。
淬火能使金属材料获得高硬度和较高的强度,但会增加脆性。
因此,通常需要通过回火来降低脆性。
3. 回火回火是将淬火后的金属材料加热至一定温度,然后以适当速度冷却的过程。
回火旨在降低金属材料的硬度和脆性,提高其韧性和塑性,以适应不同的使用要求。
4. 正火正火是将金属材料加热至临界点以上,然后冷却至室温的热处理过程。
正火能改善金属材料的硬度、强度和韧性,并且能提高金属材料的耐磨性能。
二、表面处理表面处理是通过对金属材料表面进行物理、化学或电化学处理,以提高金属材料的耐腐蚀性、耐磨性、装饰性和功能性。
常见的表面处理方法包括电镀、喷涂、热喷涂和阳极氧化。
1. 电镀电镀是利用电解质溶液中的金属离子,通过电解沉积在金属材料表面,形成一层金属膜的过程。
电镀可以改善金属材料的外观,提高其耐腐蚀性和耐磨性,同时也可以增加金属材料的导电性和焊接性。
2. 喷涂喷涂是将涂料通过喷枪均匀地喷洒在金属材料表面的过程。
喷涂能够形成一层保护膜,提供金属材料防锈、防腐蚀和装饰的功能。
常见的喷涂涂料有涂胶、烤漆和粉末涂料等。
3. 热喷涂热喷涂是将金属粉末或陶瓷粉末加热至熔点,然后通过喷枪喷射在金属材料表面形成涂层的过程。
热喷涂能够提高金属材料的抗腐蚀性、耐磨性和耐高温性,常用于航空航天和化工等领域。
金属表面处理及热处理加工与表面处理的区别一、金属表面处理的概念及作用1. 金属表面处理是指对金属材料表面进行加工、修饰,以改善其表面性能、保护和美化的一种工艺。
它是金属加工中不可缺少的环节之一,能够提高金属零件的使用寿命、使用性能和外观质量。
2. 金属表面处理的作用主要包括防腐、防锈、提高表面硬度、改善耐磨性、改善电化学性能等。
通过表面处理,可以使金属零件在使用过程中具有更好的耐磨、耐蚀和耐高温性能,从而延长其使用寿命。
二、热处理加工的概念及作用1. 热处理加工是指通过对金属材料进行加热、保温和冷却等工艺过程,以改变其组织结构和性能的一种加工方法。
热处理加工能够提高金属材料的硬度、强度、韧性和耐磨性,从而提高材料的使用性能。
2. 热处理加工的作用主要包括改善金属材料的力学性能、提高耐热性和耐磨性、消除材料内部应力和变形等。
通过热处理,可以实现对金属材料的精密控制,使其具有更加优质的力学性能和使用寿命。
三、金属表面处理与热处理加工的区别1. 目的不同:金属表面处理主要是为了改善表面性能,如耐腐蚀、耐磨等;而热处理加工旨在改善整体材料的力学性能,如硬度、强度等。
2. 方法不同:金属表面处理多采用化学处理、机械加工等方式,以在表面形成一层保护膜或改变表面状态;而热处理加工则通过加热、保温和冷却等工艺过程改变材料的组织结构和性能。
3. 范围不同:金属表面处理更偏向于表面的零部件加工和改良;热处理加工则涉及到整体材料的加工和性能提升。
四、个人观点及总结在金属加工领域,金属表面处理和热处理加工都扮演着十分重要的角色。
金属表面处理能够改善金属零件的表面性能,从而提高其使用寿命和稳定性;而热处理加工则能够提升整体材料的力学性能,使其在各种特殊条件下都能够保持优质的性能特性。
两者相辅相成,为金属加工领域的高质量发展提供了重要支撑。
在以后的工程实践中,我会更加注重金属材料的综合加工处理,同时加强对金属表面处理和热处理加工的深入学习和实践应用,以提高自己在金属加工领域的专业技能和水平。
简述金属材料表面主要的处理方法【摘要】金属材料表面处理方法是为了改善其性能和耐久性,主要包括机械处理、化学处理、电化学处理、热处理和涂层处理。
机械处理方法包括抛光、打磨和喷丸等,可以去除表面缺陷和提高光洁度。
化学处理方法涉及酸洗、镀锌和电镀等,可以防止金属氧化和腐蚀。
电化学处理方法主要是阳极氧化和阳极保护,能够提高金属表面的硬度和耐蚀性。
热处理方法通过调整金属结构和组织,提高其强度和耐磨性。
涂层处理方法包括涂漆、喷涂和镀层等,可以形成保护膜隔绝外界环境。
不同处理方法各有优缺点,未来发展方向是将多种方法相结合,实现表面处理的综合效果。
【关键词】金属材料,表面处理,机械处理,化学处理,电化学处理,热处理,涂层处理,优缺点,发展方向1. 引言1.1 研究背景金属材料在工业生产和日常生活中扮演着重要角色,其表面处理对金属材料的性能和应用有着至关重要的影响。
金属材料表面处理是在金属材料表面施加特定的物理、化学或电化学方法,以改善其表面性能和延长使用寿命的过程。
随着工业技术的不断进步和人们对产品质量要求的提高,金属材料表面处理方法也在不断创新和发展。
传统的金属材料表面处理方法主要包括机械处理方法、化学处理方法、电化学处理方法、热处理方法和涂层处理方法。
每种处理方法都有其独特的优势和适用范围,可以根据具体的应用要求选择合适的方法。
通过对金属材料表面的处理,可以增加其表面硬度、耐磨性、耐腐蚀性等性能,提高其使用寿命和使用性能,满足不同工业领域的需求。
深入研究金属材料表面主要处理方法及其优缺点,对于提高金属材料的品质、推动工业技术进步具有重要意义。
本文将对金属材料表面处理方法进行简要介绍和分析,探讨不同处理方法的特点与应用,为金属材料表面处理技术的发展提供参考和借鉴。
1.2 研究目的金属材料表面处理方法的研究目的主要包括以下几个方面:提高金属材料的耐磨性和耐腐蚀性,增强金属材料的机械性能,改善金属材料的外观和表面质量,延长金属材料的使用寿命,提高金属材料的可持续利用率,满足不同工业领域对金属材料表面性能的需求,以及探索新型表面处理技术,推动金属材料表面处理领域的技术创新与发展。

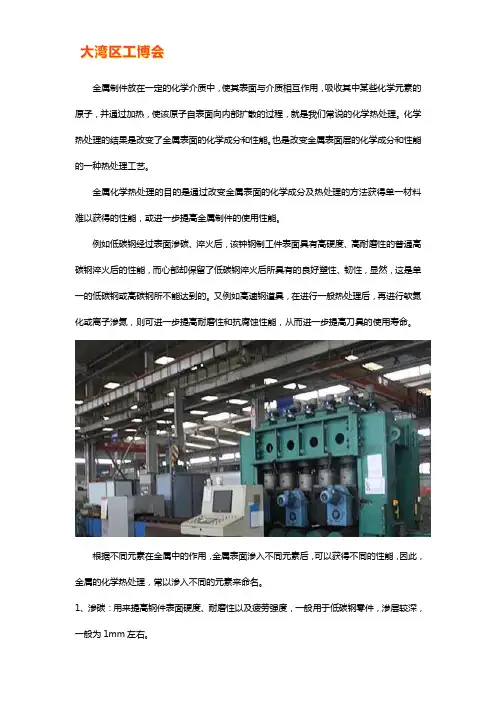

金属制件放在一定的化学介质中,使其表面与介质相互作用,吸收其中某些化学元素的原子,并通过加热,使该原子自表面向内部扩散的过程,就是我们常说的化学热处理。
化学热处理的结果是改变了金属表面的化学成分和性能。
也是改变金属表面层的化学成分和性能的一种热处理工艺。
金属化学热处理的目的是通过改变金属表面的化学成分及热处理的方法获得单一材料难以获得的性能,或进一步提高金属制件的使用性能。
例如低碳钢经过表面渗碳、淬火后,该钟钢制工件表面具有高硬度、高耐磨性的普通高碳钢淬火后的性能,而心部却保留了低碳钢淬火后所具有的良好塑性、韧性,显然,这是单一的低碳钢或高碳钢所不能达到的。
又例如高速钢道具,在进行一般热处理后,再进行软氮化或离子渗氮,则可进一步提高耐磨性和抗腐蚀性能,从而进一步提高刀具的使用寿命。
根据不同元素在金属中的作用,金属表面渗入不同元素后,可以获得不同的性能,因此,金属的化学热处理,常以渗入不同的元素来命名。
1、渗碳:用来提高钢件表面硬度、耐磨性以及疲劳强度,一般用于低碳钢零件,渗层较深,一般为1mm左右。
2、渗氮:用来提高金属的硬度、耐磨性、耐腐蚀性以及疲劳强度,一般常用于中碳钢耐磨结构零件,不锈钢,工、模具钢,铸铁等。
一般渗层深度在0.3mm,渗氮层有较高的热稳定性。
3、碳氮共渗:用来提高工具的硬度、耐磨性、耐腐蚀性以及疲劳强度,高温碳氮共渗一般适用于渗碳钢,并用来代替渗碳,低于渗碳温度,变形小。
低温碳氮共渗适用于中碳结构钢及工模具上。
4、渗硫:减磨,提高抗咬合磨损能力,适用钢种较广,可根据钢种不同,选用不同渗硫方法。
5、渗铝:提高工件抗氧化及抗含硫介质腐蚀的能力。
6、渗铬:提高工件抗氧化、抗腐蚀能力及耐磨性。
7、渗硅:提高工件抗各种酸腐蚀的性能。
8、渗锌:提高铁的抗化学腐蚀及有机介质中的腐蚀能力。

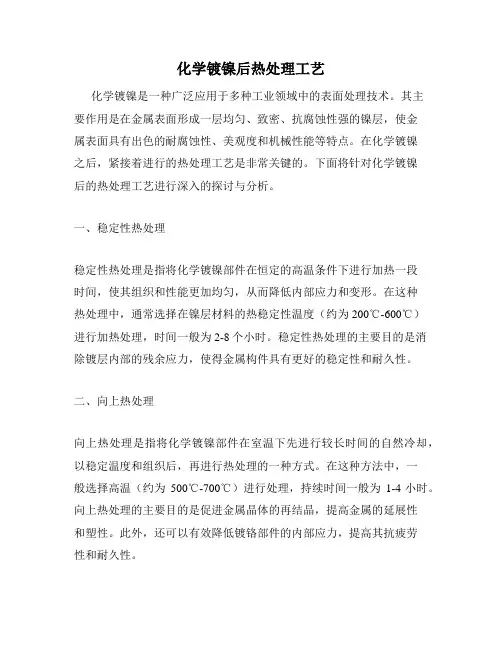

化学镀镍后热处理工艺化学镀镍是一种广泛应用于多种工业领域中的表面处理技术。
其主要作用是在金属表面形成一层均匀、致密、抗腐蚀性强的镍层,使金属表面具有出色的耐腐蚀性、美观度和机械性能等特点。
在化学镀镍之后,紧接着进行的热处理工艺是非常关键的。
下面将针对化学镀镍后的热处理工艺进行深入的探讨与分析。
一、稳定性热处理稳定性热处理是指将化学镀镍部件在恒定的高温条件下进行加热一段时间,使其组织和性能更加均匀,从而降低内部应力和变形。
在这种热处理中,通常选择在镍层材料的热稳定性温度(约为200℃-600℃)进行加热处理,时间一般为2-8个小时。
稳定性热处理的主要目的是消除镀层内部的残余应力,使得金属构件具有更好的稳定性和耐久性。
二、向上热处理向上热处理是指将化学镀镍部件在室温下先进行较长时间的自然冷却,以稳定温度和组织后,再进行热处理的一种方式。
在这种方法中,一般选择高温(约为500℃-700℃)进行处理,持续时间一般为1-4小时。
向上热处理的主要目的是促进金属晶体的再结晶,提高金属的延展性和塑性。
此外,还可以有效降低镀铬部件的内部应力,提高其抗疲劳性和耐久性。
三、退火处理退火处理是针对高强度镍合金部件的一种重要热处理方法。
在化学镀镍之后进行的退火处理,其主要目的是消除金属中的残留应力、改善组织结构、提高金属的延展性和变形能力。
在此种处理中,一般选择高温(约为650℃-800℃)进行加热,时间为1-3小时。
综上所述,无论是稳定性热处理、向上热处理还是退火处理,其目的都是为了提高金属构件的物理和化学性质,提高其的延展性、塑性和耐久性。
化学镀镍与热处理的紧密结合,使得金属的表面处理技术更趋完善。
简述金属材料表面主要的处理方法金属材料表面的处理方法主要有物理处理和化学处理两种,具体如下:一、物理处理方法1.机械加工机械加工是一种常用的金属表面处理方法,它可以去除金属表面的毛刺、氧化物、氧化层等杂质,使表面变得光滑并达到可加工的状态。
机械加工的方法包括抛光、喷砂、磨削、焊接等。
2.电化学加工电化学加工是利用电能来加工金属表面的方法,根据需求可以进行降解、沉积、氧化、还原等操作,达到改变金属表面性质的目的。
电化学加工的方法包括电解抛光、电解抛锈、电镀、阳极氧化等。
3.热处理热处理是将金属材料置于高温环境下,使其晶体结构发生变化,从而改变材料的性质和结构。
常用的热处理方法有淬火、退火、正火等。
1.酸洗酸洗是通过酸性溶液进行化学反应,去除金属表面的氧化铁、锈层等脏污,并让金属表面变得更加光滑。
酸洗可以使用稀盐酸、盐酸、硫酸等。
2.碱洗碱洗利用碱性溶液反应的原理,去除金属表面的油污、脂肪、氧化铁等物质,使其表面变得干净、平整。
常见的碱洗液有氢氧化钠、氢氧化钾、氢氧化钙等。
3.电解抛光电解抛光是将金属材料置于电解液中,通过电化学反应,去除表面毛刺和氧化物,使表面平整而亮。
电解抛光的电解液有硝酸、磷酸等。
4.阳极氧化阳极氧化是将金属材料置于电解液中,通过电接触,形成一层硬质的氧化层,从而保护金属表面。
阳极氧化的电解液有硫酸、氧化铝溶液等。
综上所述,金属材料表面的处理方法主要包括机械加工、电化学加工、热处理、酸洗、碱洗、电解抛光和阳极氧化等方面。
这些处理方法既能够使金属表面变得漂亮、光滑,也能够改变其各项物理和化学性质,提高金属的质量和使用寿命。
时效1、概念:金属材料经过冷加工、热加工或固溶处理后,在室温下放置或适当升温加热时,发生的力学和物理性能能随着时间而变化的现象,称为时效。
2、机械制造过程中常用的时效方法主要有自然时效、热时效、变形时效、振动时效和沉淀时效等。
3、自然时效在室温下发生性能随着时间而变化的现象。
利用自然时效可以部分消除工件内的部分残余应力,稳定工件的形状和尺寸。
,但工件的内部残余应力不能完全消除。
4、热时效是指随着温度的不同,a—Fe中碳的溶解度发生变化,从而使钢的性能发生改变的过程。
5、变形时效是指钢在冷变形后进行的时效。
6、振动时效是指通过机械振动的方式来消除、降低或均匀工件内残余应力的工艺。
(抗疲劳性能)表面热处理与化学热处理需要考虑对零件进行表面热处理或化学热处理,以满足上述“表里不一”的性能要求。
一、表面热处理1、概念:是为改变工件表面的组织和性能,仅对其表面进行热处理的工艺。
表面淬火是最常用的表面热处理工艺之一。
2、分类:按加热放法的不同:表面淬火主要有感应加热表面淬火、火焰加热表面淬火、接触电阻加热表面淬火、电解液加热表面淬火等。
目前生产中最多的是感应加热表面淬火。
表面淬火不改变工件表面的化学成分。
3、根据交流电流频率不同,感应加热表面淬火可分为三类:高频感应加热表面淬火应用范围:中小型轴、销、套等圆柱形零件,小模数齿轮。
●中频感应加热表面淬火应用范围:尺寸较大的轴类零件,大、中模数齿轮。
●工频感应加热表面淬火应用范围:大型零件表面淬火或棒料穿透加热。
三、化学热处理1、概念:式将工件置于适当的活性介质中加热、保温,使一种或几种元素渗入到它表层,以改变其化学成分、组织和性能的热处理工艺。
2、特点:化学热处理与表面淬火相比,其特点是表层不仅有组织的变化,而且还有化学成分的变化。
3、自身特点:由于渗入元素的不同,工件表面处理后获得的性能也不相同。
渗碳、渗氮、碳氮工渗的主要目的是提高工件表面的硬度和耐磨性;渗金属的主要目的是提高工件表面的耐腐蚀性和抗氧化性等。
一、热处理工艺简解1、退火操作方法:将钢件加热到Ac3+30~50°C或Acl+30~50°C或Acl以下的温度(能够查阅有关材料)后,通常随炉温缓慢冷却。
意图:1.下降硬度,进步塑性,改进切削加工与压力加工功能;2.细化晶粒,改进力学功能,为下一步工序做准备:3.消除冷、热加工所发生的内应力。
运用关键:1.适用于合金布局钢、碳素东西钢、合金东西钢、高速钢的锻件、焊接件以及供给状况不合格的原材料;2.通常在毛坯状况进行退火。
2、正火操作方法:将钢件加热到Ac3或Accm以上30~50"C,保温后以稍大于退火的冷却速度冷却。
意图:1.下降硬度,进步塑性,改进切削加工与压力加工功能:2.细化晶粒,改进力学功能,为下步工序做准备:3.消除冷、热加工所发生的内应力。
运用关键:正火通常作为锻件、焊接件以及渗碳零件的预先热处理工序。
关于功能需求不高的低碳的和中碳的碳素布局钢及低合金钢件,也可作为最终热处理。
关于通常中、高合金钢,空冷可致使彻底或部分淬火,因而不能作为最终热处理工序。
3、淬火操作方法:将钢件加热到相变温度Ac3或Acl以上,保温-段吋刻,然后在水、硝盐、油、或空气中疾速冷却。
意图:淬火通常是为了得到高硬度的马氏体安排,有时对某些高合金钢(如不锈钢、耐磨钢)淬火时,则是为了得到单-•均匀的奥氏体安排,以进步耐磨性和耐蚀性。
运用关键:1.通常用于含碳量大于百分Z零点三的碳钢和合金钢;2.淬火能充分发挥钢的强度和耐磨性潜力,但一起会构成很大的内应力,下降钢的塑性和冲击韧度,故要进行回火以得到较好的归纳力学功能。
4、回火操作方法:将淬火后的钢件从头加热到Acl以下某■温度,经保温后,于空气或油、热水、水中冷却。
意图:1.下降或消除淬火后的内应力,削减工件的变形和开裂;2.调整硬度,进步塑性和耐性,取得作业所需求的力学功能;3.安稳工件尺度。
运用关键:1.坚持钢在淬火后的高硬度和耐磨性时用低温回火;在坚持必定韧度的条件下进步钢的弹性和屈从强度时用中温回火:以坚持高的冲击韧度和塑性为主,又有满足的强度时用高温回火:2.通常钢尽量防止在230-280 °C >不锈钢在400~450°C 之间回火,因为这时会发生一次回火脆性。
