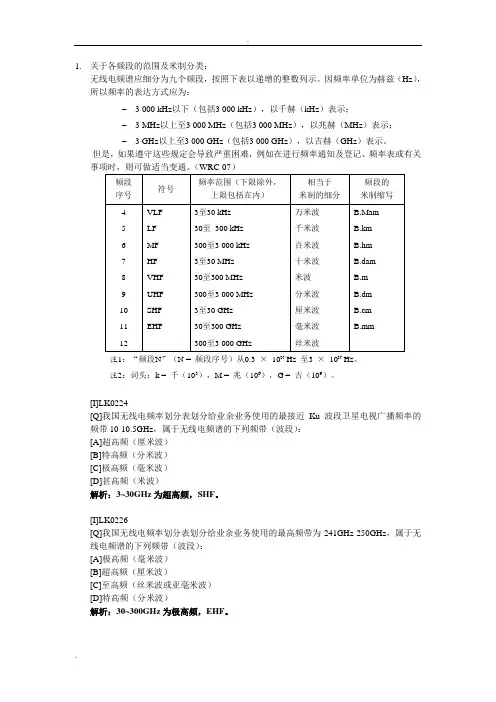

1.关于各频段的范围及米制分类：无线电频谱应细分为九个频段，按照下表以递增的整数列示。
因频率单位为赫兹（Hz），所以频率的表达方式应为：– 3 000 kHz以下（包括3 000 kHz），以千赫（kHz）表示；– 3 MHz以上至3 000 MHz（包括3 000 MHz），以兆赫（MHz）表示；– 3 GHz以上至3 000 GHz（包括3 000 GHz），以吉赫（GHz）表示。
但是，如果遵守这些规定会导致严重困难，例如在进行频率通知及登记、频率表或有关注1：“频段N”（N = 频段序号）从0.3 ×10N Hz 至3 ×10N Hz。
注2：词头：k = 千（103），M = 兆（106），G = 吉（109）。
[I]LK0224[Q]我国无线电频率划分表划分给业余业务使用的最接近Ku波段卫星电视广播频率的频带10-10.5GHz，属于无线电频谱的下列频带（波段）：[A]超高频（厘米波）[B]特高频（分米波）[C]极高频（毫米波）[D]甚高频（米波）解析：3~30GHz为超高频，SHF。
[I]LK0226[Q]我国无线电频率划分表划分给业余业务使用的最高频带为241GHz-250GHz，属于无线电频谱的下列频带（波段）：[A]极高频（毫米波）[B]超高频（厘米波）[C]至高频（丝米波或亚毫米波）[D]特高频（分米波）解析：30~300GHz为极高频，EHF。
[I]LK0215[Q]我国无线电频率划分表划分给业余业务使用的1,800kHz-2,000kHz属于无线电频谱的下列频带（波段）：[A]MF[B]HF[C]VHF[D]LF解析：300~3000kHz为中频，MF。
2.Q短语（*为必须记忆）QRA 电台何台QRB 电台间之距离QRG 告之正确频率QRH 频率是否变动QRI 发送音调QRJ 能否收到QRK 信号之可解度QRL 电台忙碌/工作中*QRM 电台受他台干扰*QRN 电台受天电干扰*QRO 增加发射功率*QRP 减低发射功率*QRQ 请发快点*QRS 请发慢点*QRT 电台关机*QRU 电台已无事可再谈*QRV 电台已准备工作QRW 利用频率呼叫或通知QRX 约会下次*QRY 通信轮流号码QRZ 是谁呼叫*QSA 信号强度如何*QSB 信号衰退*QSD 敲键有缺陷QSI 无法在发射中切入QSK 在发射中切入QSL 确认通信/电报抄收收据/交换通联卡*QSN 在频率上收听到QSO 无线电通信/直接联络*QSP 转告、转报*QSR 频率上重复呼叫QSS 工作频率QSU 在此频率发送回答QSV 某频率发送一系列VQSX 在某频率发送、收听QSY 更改频率*QSZ 重复发送每字及词QTH 所在地*QTQ 以国际简码通信QTR 正确时间QTS 以呼号发送进行调整QTV 在某频率占住QTX 维持通信到通知止QUA 有关某电台消息QUM 重新开始正常工作3.发射类别（class of emission）归纳：（1）CW报发射：A1A（2）单边带话发射：J3E（3）单边带话传输的RTTY发射：F2B（4）单边带话传输的PSK31发射：G2B（5）调频话：F3E[I]LK0127[Q]发射类别（class of emission）是指用标准符号标示的某发射的一组特性，例如主载波调制方式，调制信号，被发送信息的类型以及其他适用的信号特性。
AB变频器参数及修改方法1.频率范围：AB变频器可以用于调节电机的频率范围。
通常，它可以调节的频率范围在0-60Hz之间，但一些特殊型号可以调节的频率范围可达到0-400Hz。
2.输出电压：AB变频器可以调节输出电压，从而控制电机的转速和扭矩。
一般来说，根据电机的额定电压和负载需求，可以将输出电压调整到电机所需的合适水平。
3.起始扭矩：AB变频器可以调节起始扭矩，即电机在起动过程中的初始输出扭矩。
这个参数的调整可以避免电机起动时的冲击和过载。
4.加速时间：AB变频器可以调节电机从静止状态加速到额定转速所需的时间。
该参数的调整可以根据负载需求和设备安全要求进行。
5.减速时间：AB变频器可以调节电机从运行状态减速到静止所需的时间。
这是为了确保设备能够安全停止运行。
6.过载保护：AB变频器可以设置过载保护功能，当电机负载超出额定范围时，可以通过减小输出电压或频率来保护电机。
以上是AB变频器的一些主要参数及修改方法的说明。
下面是修改AB变频器参数的方法：1.进入参数设置模式：根据AB变频器的型号和说明书，通过按下相应的按钮或在控制面板上选择相应的菜单进入参数设置模式。
2.选择参数：在参数设置模式下，通过按下或选择相应的按钮或菜单，选择要修改的参数。
3.修改参数值：通过增大或减小参数值来修改参数。
一般来说，AB 变频器的控制面板上会有相应的数字键盘或旋钮，用于设置参数值。
4.保存修改：修改参数后，通过按下保存按钮或选择保存菜单，将修改的参数值保存到AB变频器的内存中。
5.测试效果：修改完参数后，将AB变频器连接到电机和负载上，进行测试以确保参数修改的效果。
6.调整参数：根据测试结果，如果需要进一步调整参数，可以重复上述步骤，直到达到所需的效果。
需要注意的是，在修改AB变频器参数时，应参考AB变频器的操作手册，并遵循相应的安全操作规程。
此外，根据负载需求和设备安全要求，应对参数进行适当调整，并确保修改后的参数值可以满足设备的工作要求和性能指标。

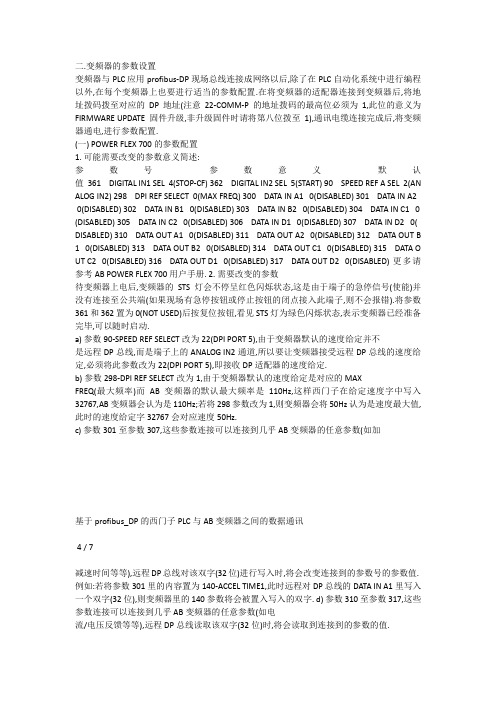

二.变频器的参数设置变频器与PLC 应用profibus-DP现场总线连接成网络以后,除了在PLC自动化系统中进行编程以外,在每个变频器上也要进行适当的参数配置.在将变频器的适配器连接到变频器后,将地址拨码拨至对应的DP地址(注意22-COMM-P的地址拨码的最高位必须为1,此位的意义为FIRMWARE UPDATE固件升级,非升级固件时请将第八位拨至1),通讯电缆连接完成后,将变频器通电,进行参数配置.(一) POWER FLEX 700的参数配置1. 可能需要改变的参数意义简述:参数号参数意义默认值 361 DIGITAL IN1 SEL 4(STOP-CF) 362 DIGITAL IN2 SEL 5(START) 90 SPEED REF A SEL 2(AN ALOG IN2) 298 DPI REF SELECT 0(MAX FREQ) 300 DATA IN A1 0(DISABLED) 301 DATA IN A2 0(DISABLED) 302 DATA IN B1 0(DISABLED) 303 DATA IN B2 0(DISABLED) 304 DATA IN C1 0 (DISABLED) 305 DATA IN C2 0(DISABLED) 306 DATA IN D1 0(DISABLED) 307 DATA IN D2 0( DISABLED) 310 DATA OUT A1 0(DISABLED) 311 DATA OUT A2 0(DISABLED) 312 DATA OUT B 1 0(DISABLED) 313 DATA OUT B2 0(DISABLED) 314 DATA OUT C1 0(DISABLED) 315 DATA O UT C2 0(DISABLED) 316 DATA OUT D1 0(DISABLED) 317 DATA OUT D2 0(DISABLED) 更多请参考AB POWER FLEX 700用户手册. 2. 需要改变的参数待变频器上电后,变频器的STS灯会不停呈红色闪烁状态,这是由于端子的急停信号(使能)并没有连接至公共端(如果现场有急停按钮或停止按钮的闭点接入此端子,则不会报错).将参数361和362置为0(NOT USED)后按复位按钮,看见STS灯为绿色闪烁状态,表示变频器已经准备完毕,可以随时启动.a) 参数90-SPEED REF SELECT改为22(DPI PORT 5),由于变频器默认的速度给定并不是远程DP总线,而是端子上的ANALOG IN2通道,所以要让变频器接受远程DP总线的速度给定,必须将此参数改为22(DPI PORT 5),即接收DP适配器的速度给定.b) 参数298-DPI REF SELECT改为1,由于变频器默认的速度给定是对应的MAXFREQ(最大频率)而AB变频器的默认最大频率是110Hz,这样西门子在给定速度字中写入32767,AB变频器会认为是110Hz;若将298参数改为1,则变频器会将50Hz认为是速度最大值,此时的速度给定字32767会对应速度50Hz.c) 参数301至参数307,这些参数连接可以连接到几乎AB变频器的任意参数(如加基于profibus_DP的西门子PLC与AB变频器之间的数据通讯4 / 7减速时间等等),远程DP总线对该双字(32位)进行写入时,将会改变连接到的参数号的参数值. 例如:若将参数301里的内容置为140-ACCEL TIME1,此时远程对DP总线的DATA IN A1里写入一个双字(32位),则变频器里的140参数将会被置入写入的双字. d) 参数310至参数317,这些参数连接可以连接到几乎AB变频器的任意参数(如电流/电压反馈等等),远程DP总线读取该双字(32位)时,将会读取到连接到的参数的值.例如:若将参数310里的内容置为3-OUTPUT CURRENT,此时读取DATA OUT A1里的双字(32位),读取出来的数字即为变频器当前输出的电流值.注意:如果读取的参数有小数点,AB会将该参数乘以10的倍数直到小数点消失为止. 例如: 1.电流的有效小数点位数是1,即电流值可能为34.5安培,此时读取的双字会为345(被放大了10倍).2.频率的有效小数点位数是2,即频率值可能为32.45赫兹,此时读取的双字会为3245(被放大了100倍).3. 读取其它布尔量参数根据POWER FLEX 700提供的LOGIC COMMAND WORD表格(如下图)可以通过将对应的位写入来给变频器相应的命令.(更详细的资料请见POWER FLEX 700的配置说明书)需要注意的是LOGIC BIT的高八位对应的西门子的低字节,低八位对应的西门子的高字节.假设LOGIC BIT对应的字为QW10,那么LOGIC BIT的第0位(stop命令)对应的地址应当是Q11.0,第1位(启动命令)对应的地址应当是Q11.1,以此类推.POWER FLEX 700的逻辑控制字表格和逻辑状态字表格见附表一.。

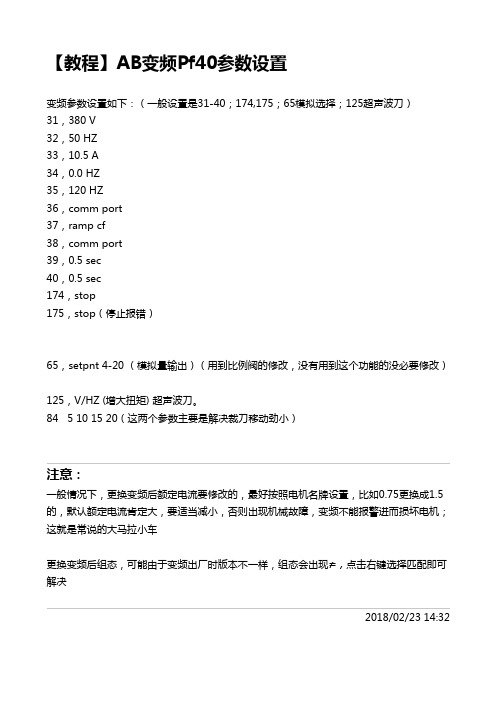

【教程】AB变频Pf40参数设置
变频参数设置如下：（一般设置是31-40；174,175；65模拟选择；125超声波刀）
31，380 V
32，50 HZ
33，10.5 A
34，0.0 HZ
35，120 HZ
36，comm port
37，ramp cf
38，comm port
39，0.5 sec
40，0.5 sec
174，stop
175，stop（停止报错）
65，setpnt 4-20 （模拟量输出）（用到比例阀的修改，没有用到这个功能的没必要修改）
125，V/HZ (增大扭矩) 超声波刀。
84 5 10 15 20（这两个参数主要是解决裁刀移动劲小）
注意：
一般情况下，更换变频后额定电流要修改的，最好按照电机名牌设置，比如0.75更换成1.5的，默认额定电流肯定大，要适当减小，否则出现机械故障，变频不能报警进而损坏电机；这就是常说的大马拉小车
更换变频后组态，可能由于变频出厂时版本不一样，组态会出现≠，点击右键选择匹配即可解决
2018/02/23 14:32。

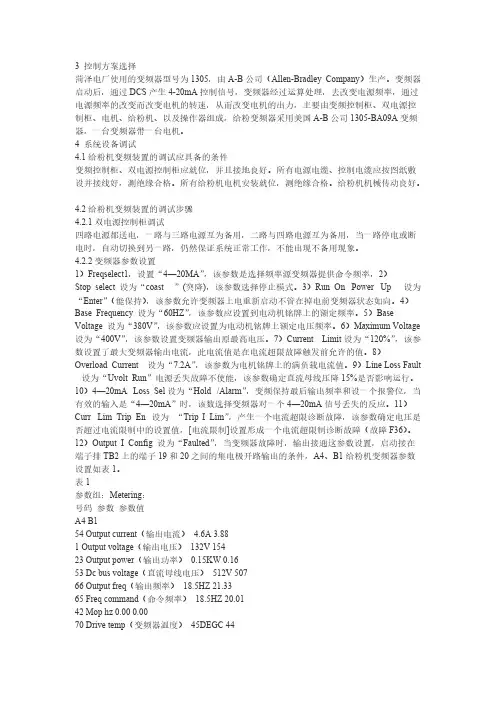

3 控制方案选择菏泽电厂使用的变频器型号为1305，由A-B公司（Allen-Bradley Company）生产。
变频器启动后，通过DCS产生4-20mA控制信号，变频器经过运算处理，去改变电源频率，通过电源频率的改变而改变电机的转速，从而改变电机的出力，主要由变频控制柜、双电源控制柜、电机、给粉机、以及操作器组成，给粉变频器采用美国A-B公司1305-BA09A变频器，一台变频器带一台电机。
4 系统设备调试4.1给粉机变频装置的调试应具备的条件变频控制柜、双电源控制柜应就位，并且接地良好。
所有电源电缆、控制电缆应按图纸敷设并接线好，测绝缘合格。
所有给粉机电机安装就位，测绝缘合格。
给粉机机械传动良好。
4.2给粉机变频装置的调试步骤4.2.1双电源控制柜调试四路电源都送电，一路与三路电源互为备用，二路与四路电源互为备用，当一路停电或断电时，自动切换到另一路，仍然保证系统正常工作，不能出现不备用现象。
4.2.2变频器参数设置1）Freqselect1，设置“4—20MA”，该参数是选择频率源变频器提供命令频率，2）Stop select 设为“coast ”(突降)，该参数选择停止模式。
3）Run On Power Up 设为“Enter”（能保持），该参数允许变频器上电重新启动不管在掉电前变频器状态如向。
4）Base Frequency 设为“60HZ”，该参数应设置到电动机铭牌上的额定频率。
5）Base Voltage 设为“380V”，该参数应设置为电动机铭牌上额定电压频率。
6）Maximum Voltage 设为“400V”，该参数设置变频器输出原最高电压。
7）Current Limit设为“120%”，该参数设置了最大变频器输出电流，此电流值是在电流超限故障触发前允许的值。
8）Overload Current 设为“7.2A”，该参数为电机铭牌上的满负载电流值。
9）Line Loss Fault 设为“Uvolt Run”电源丢失故障不使能，该参数确定直流母线压降15%是否影响运行。
【关键字】设置3 控制方案选择菏泽电厂使用的变频器型号为1305，由A-B公司（Allen-Bradley Company）生产。
变频器启动后，通过DCS产生4-20mA控制信号，变频器经过运算处理，去改变电源频率，通过电源频率的改变而改变电机的转速，从而改变电机的出力，主要由变频控制柜、双电源控制柜、电机、给粉机、以及操作器组成，给粉变频器采用美国A-B公司1305-BA09A变频器，一台变频器带一台电机。
4 系统设备调试4.1给粉机变频装置的调试应具备的条件变频控制柜、双电源控制柜应就位，并且接地良好。
所有电源电缆、控制电缆应按图纸敷设并接线好，测绝缘合格。
所有给粉机电机安装就位，测绝缘合格。
给粉机机械传动良好。
4.2给粉机变频装置的调试步骤四路电源都送电，一路与三路电源互为备用，二路与四路电源互为备用，当一路停电或断电时，自动切换到另一路，仍然保证系统正常工作，不能出现不备用现象。
1）Freqselect1，设置“4—20MA”，该参数是选择频率源变频器提供命令频率，2）Stop select 设为“coast ”(突降)，该参数选择停止模式。
3）Run On Power Up 设为“Enter”（能保持），该参数允许变频器上电重新启动不管在掉电前变频器状态如向。
4）Base Frequency 设为“60HZ”，该参数应设置到电动机铭牌上的额定频率。
5）Base Voltage 设为“380V”，该参数应设置为电动机铭牌上额定电压频率。
6）Maximum Voltage设为“400V”，该参数设置变频器输出原最高电压。
7）Current Limit设为“120%”，该参数设置了最大变频器输出电流，此电流值是在电流超限故障触发前允许的值。
8）Overload Current 设为“7.2A”，该参数为电机铭牌上的满负载电流值。
9）Line Loss Fault 设为“Uvolt Run”电源丢失故障不使能，该参数确定直流母线压降15%是否影响运行。

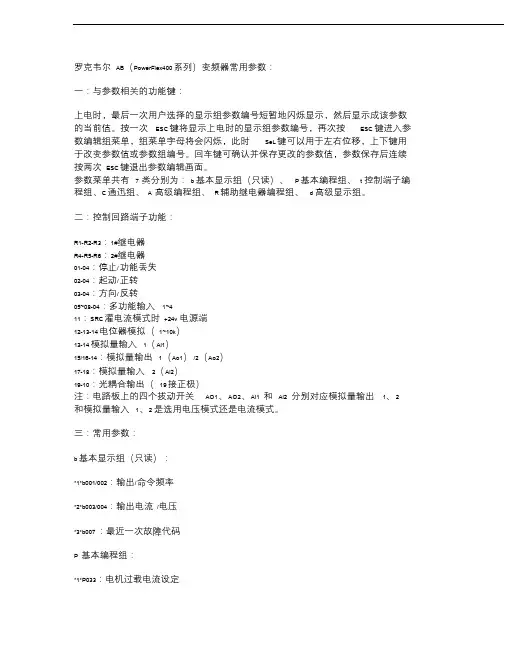

罗克韦尔AB（PowerFlex400系列）变频器常用参数：一：与参数相关的功能键：上电时，最后一次用户选择的显示组参数编号短暂地闪烁显示，然后显示成该参数的当前值。
按一次ESC 键将显示上电时的显示组参数编号，再次按ESC 键进入参数编辑组菜单，组菜单字母将会闪烁，此时SeL键可以用于左右位移，上下键用于改变参数值或参数组编号。
回车键可确认并保存更改的参数值，参数保存后连续按两次ESC键退出参数编辑画面。
参数菜单共有7 类分别为：b 基本显示组（只读）、P 基本编程组、t 控制端子编程组、C 通迅组、A 高级编程组、R 辅助继电器编程组、 d 高级显示组。
二：控制回路端子功能：R1-R2-R3：1#继电器R4-R5-R6：2#继电器01-04：停止/功能丢失02-04：起动/正转03-04：方向/反转05~08-04：多功能输入1~411：SRC灌电流模式时+24v 电源端12-13-14电位器模拟（1~10k）13-14 模拟量输入1（Al1）15/16-14：模拟量输岀1（Ao1）/2（Ao2）17-18：模拟量输入2（Al2）19-10：光耦合输岀（19接正极）注：电路板上的四个拔动开关AO1、AO2、Al1 和Al2 分别对应模拟量输出1、2 和模拟量输入1、2 是选用电压模式还是电流模式。
三：常用参数：b 基本显示组（只读）：*1*b001/002：输出/命令频率*2*b003/004：输出电流/电压*3*b007 ：最近一次故障代码P基本编程组：*1*P033：电机过载电流设定*2*P034/035：频率下/上限*3*P036/C108：第一/第二运转命令来源。
《0：面板控制；1：三线制；2/3/4/6：二线制普通级/灵敏级/高速级/使能级；5：通迅控制。
（注：当P036设为以上1、2或4时，只有上升沿脉冲才能触发，而设为3或 6时为开关型连续扫描触发。
）》*4*P037：停车方式：《0/1/2/3：斜坡/自由惯性/直流制动/自动直流制动，同时“停止”命令均可复位激活的故障；4/5/6/7：斜坡/惯性/直流制动/自动直流制动》*5*P038/C109：第一/第二频率命令来源：《0：键盘；1：由参数A142设定（由多功能输入端子外接按钮作加或减频率时P038必须设为1，也叫MOP功能。
AB变频器参数设定变频器是一种电力调节设备，用于控制电机的转速和运行方式。
AB变频器是一种常见的变频器品牌，具有多种参数设定选项。
以下是关于AB变频器参数设定的详细介绍：1.电机参数：变频器需要根据所驱动的电机的额定功率、额定电流、额定电压等参数进行设定。
这些参数通常可以通过电机的型号牌或技术手册上找到。
将这些参数输入到变频器中可以确保变频器按照正确的参数来控制电机的运行。
2.频率设定：变频器可以根据需要设置输出电压和频率。
频率设定通常以Hz为单位，可以根据具体的应用需求进行设定。
在设定频率时，需要注意电机的额定频率范围，以确保电机能够正常运行。
3.加减速时间：在启动和停止电机时，变频器需要设定一个加减速时间。
加减速时间通常以秒为单位，用于控制电机的启停过程。
较短的加减速时间可以实现快速启停，但可能增加负载的冲击；较长的加减速时间则可以减小负载的冲击，但启停过程较慢。
4.过载保护：变频器还具有过载保护功能，可防止电机因过流而损坏。
通过设定电机的额定电流和过载保护电流，变频器可以监测电机的电流，并在电流超过设定值时自动切断输出电源，避免过流损坏电机。
5.控制方式：AB变频器支持多种控制方式，如开环矢量控制、闭环矢量控制、V/F控制等。
不同的控制方式适用于不同的应用场景。
根据需要，可以选择合适的控制方式进行设定。
6.故障报警：AB变频器还具有故障报警功能，可以监测电机和变频器本身的状态，并在出现故障时发出报警。
故障报警可以帮助用户及时发现问题，并采取相应的措施进行修复。
7.通信接口：一些AB变频器还支持通信接口，可以与上位系统进行联网，实现远程监控和控制。
通过设置通信参数，用户可以实现远程监测和操作变频器，提高便利性和效率。
总结：AB变频器参数设定涉及电机参数、频率设定、加减速时间、过载保护、控制方式、故障报警、通信接口等多个方面。
合理的参数设定可以确保电机的正常运行，并保护电机免受过载和损坏。
根据具体的应用需求，用户可以根据AB变频器的参数设定手册进行设定。
TH4108--变频器远程控制器说明书TH4108Rockwell变频器专用V5.2–01818目录1. 简介-----------------------------------------------------------------------------22. 外观说明-----------------------------------------------------------------------2 2.1 M型变频器远程控制器的外观说明-------------------------------------------------2 2.2 A型变频器远程控制器的外观说明--------------------------------------------------32.3 变频器远程控制器的外形及开孔尺寸----------------------------------------------33. 功能特点说明-----------------------------------------------------------------34. 电气接线说明-----------------------------------------------------------------4 4.1 M型变频器远程控制器后部端子定义----------------------------------------------4 4.2 A型变频器远程控制器后部端子定义-----------------------------------------------4 4.3 变频器远程控制器后部端子定义说明----------------------------------------------4 4.4 M型变频器远程控制器后部端子接线图-------------------------------------------54.5 A型变频器远程控制器后部端子接线图--------------------------------------------55. 操作说明-----------------------------------------------------------------------6 5.1 变频器的设置----------------------------------------------------------------------------6 5.2 变频器远程控制器的参数设置界面说明-------------------------------------------8 5.3 变频器远程控制器的设定参数项----------------------------------------------------95.4 变频器远程控制器的操作方法------------------------------------------------------126. 用户注意事项----------------------------------------------------------------14TH4108-M/A 变频器远程控制器说明书（Rockwell 变频器专用V5.2 –018）1、简介变频器远程控制器是一种远程操作变频器的智能仪表，通过RS485网络远程控制变频器的启动、停止、加速、减速、正反转，并实时显示变频器的设置频率、实际频率等状态信息。
AB变频器参数及修改方法AB变频器是一种运动控制设备，常用于电机驱动系统中，能够控制电机的转速、转向、扭矩等参数。
AB变频器具有许多参数，包括输入电压、输出电压、频率、电流、功率因数、效率等等。
下面将详细介绍AB变频器的参数及如何进行修改。
1.输入电压：AB变频器的输入电压是指接入变频器的电源电压，通常为三相交流电，常见的电压等级有220V、380V等。
输入电压一般不能直接进行修改，需要根据实际应用场景选择合适的变频器型号。
2.输出电压：AB变频器的输出电压是指输出到电机的电压，可以根据需要进行调整。
一般情况下，输出电压的改变会影响电机的转速和扭矩，调整输出电压可以实现电机的调速和负载调整。
3.频率：AB变频器的频率是指输出到电机的电压的频率，单位为赫兹(Hz)。
频率的改变能够控制电机的转速，常见的频率调节范围为0-100Hz或0-400Hz，可以根据需要进行调整。
4.电流：AB变频器的电流是指输出到电机的电流，单位为安培(A)，与电机的负载有关。
通过调整输出电流，可以控制电机的扭矩大小。
在实际应用中，需要根据电机的额定电流选择合适的变频器型号。
5.功率因数：AB变频器的功率因数是指输入与输出功率之间的比值，通常为介于0和1之间的小数。
功率因数的改变不仅会影响电机的效率，还会对电网的稳定性产生影响。
一般来说，功率因数应尽量接近1，需要根据实际应用情况进行调整。
6.效率：AB变频器的效率是指输出功率与输入功率之间的比值，通常以百分比(%)表示。
效率的改变与电机和变频器的负载有关，一般来说，变频器的效率越高，能够更好地转化电能为机械能，减少能源浪费。
在实际应用中，需要根据具体的运动控制需求来调整AB变频器的参数。
一般来说，调整AB变频器的参数可以通过变频器的面板、参数设置软件或通信接口来实现。
在使用变频器面板调整参数时，需要先了解变频器的操作方法和菜单结构，依次进入对应的参数调整界面进行修改。
通过面板调整参数的方式比较直观，但操作相对繁琐。
AB起升参数表优化步骤：先设置电机铭牌和49组参数——再设53和80组参数——然后361-366设为0 ——61为2——手动打开制动器——起动电机按钮。
等到61为0时，优化完成。
再设199=1保存。
变频器断电在设置其他参数，输其它参数前196设为2。
ESC+ ALT + +/-进入参数表。
参数号参数值参数名称说明Motor control:电机控制41Motor NP Volts电机铭牌电压42Motor NP FLA电机铭牌满负载电流43Motor NP Hertz电机铭牌频率44Motor NP RPM电机铭牌每分钟转速45Motor NP Power电机铭牌功率48 1.8Motor OL Factor电机过载倍数496Motor Poles电机磁极对数P=60f/n534Motor Cntl Sel电机控制方式选择 4为FVC矢量控制5555HZ Maximum Freq设置变频器输出频率最大值56bit5,8=1Compensation补偿：使能禁止校正功能 BIT5=1电动机线反向 BIT8=1571Flux Up Mode磁通建立方式 1为自动 0为手动580.07xp Flux Up Time磁通建立时间：当57设为0时，该项得设置，为电机铭牌功率的0.007倍611,2Autotune自整定电机优化:静态为1，动态为2Speed control:速度控制790Speed Units速度显示单位 0为HZ 1为RPM801Feedback Select反馈选择 1为滑差补偿 用户需要紧密速度控制并带有编码器的场合3encoder3为带编码器的场合 带编码器时必须设为3 415组可以看编码器的速度814Minimum Speed最小速度8250Maximum Speed最大速度832Overspeed Limit超速限制值按9011Speed Ref A Sel速度基准A选择 11为预置速速19311Speed Ref B Sel速度基准B选择 11为预置速度1变频器面板中间会出现数字框1017一档 001根据程序设定10250四档 010根据程序设定输入103010420二档 100根据程序设定此时面板第一排是参数组名41105010635三档 110根据程序设定修改参数：按数字键或上下键将修改的参数数值输入1070要修改或查看改其它参数组按1402Accel Time 1加速时间1Dynamic control 动态控制1422Decel Time 1减速时间1修改56组和238组参数时，先进行上述操作进入该组参数1465S Curve %S曲线时间 设置减速时间和减速时间的百分比153-300%Regen Power Limit 再生能量限制值 设置电机传送到直流母线所允许的最大功率限制值按切换至对应组数，如bit51551Stop Mode A停机模式A:1为斜坡运行1613Bus Reg Mode A母线调节器模式A:3为动态制动以上任何步骤中都可按返回上步操作1631DB Resistor Type动态制动电阻类型：1为外部电阻器294.010Control SW Ver控制软件版本Utility 实用1962Param Access Lvl参数访问级别 1为高级 2为保留 3为风机/泵 4为高级风机/泵变频器报故障时的面板显示如：1971Reset To Defalts恢复至缺省值 1为工厂设定值（参数196,201,202,600除外）1991Save To User Set保存到用户参数组238bit8,12=1Fault Config 1故障组态1 BIT8=1为内部相丢失使能 BIT12=1为外部相丢失使能2401Fault Clear1为清除故障 2为清除故障列表该故障代码为F5，参照变频器说明书第4章查看故障代码对应的故障原因和处理方法解决问题3618Digital In1 Sel数字量输入1选择 8为正向运行3629Digital In2 Sel数字量输入2选择 9为反向运行3630Digital In3 Sel数字量输入3选择 0为未使用36417Digital In4 Sel数字量输入4选择 速度选择336516Digital In5 Sel数字量输入5选择 速度选择236615Digital In6 Sel数字量输入6选择 速度选择13804（600相关）Digital Out1 Sel数字量输出1选择 4 为运行3841Digital Out2 Sel数字量输出2选择 1 为故障3881Digital Out3 Sel数字量输出3选择 1 为故障5451000输入相丢失检测54650输出相丢失检测Input&Output 输入与输出变频器面板按顺序按面板上的ESC+ ALT + +/-进入参数表。
AB的变频器常用参数设置变频器是一种电力电子设备，用于控制交流电机的转速和扭矩，实现电机的精确控制。
常用参数设置对于变频器的运行稳定性和性能发挥起到重要作用。
以下是AB的变频器常用参数设置的详细内容：一、主要参数1.额定电压和额定频率：根据实际情况设置变频器的额定电压和额定频率，一般为电网的电压和频率，例如220V和50Hz。
2.额定输入功率和额定输出功率：根据需要控制的电机功率设置变频器的额定输入功率和额定输出功率。
3.输出频率范围：根据实际工作需求设置变频器的输出频率范围，一般为0-200Hz。
频率设置过高会导致电机过载，频率设置过低则无法达到需求的转速。
4.加速时间和减速时间：设置变频器从启动到达设定频率的加速时间和从停止到零频率的减速时间，根据实际工作需求调整。
5.控制方式：根据实际情况选择变频器的控制方式，常见的有V/F控制和矢量控制。
二、运行参数1.输出电流限制：设置变频器的输出电流上限，防止电机过载。
2.输出电压限制：设置变频器的输出电压上限，防止电机过电压。
3.过载保护：设置变频器的过载保护功能，当电流超过设定值时自动停机，保护电机和变频器。
4.着陆保护：设置变频器的着陆保护功能，防止电机在停机时产生大的反向电压。
5.低速跟踪：设置变频器低速跟踪功能，使电机在低速运行时能够保持稳定。
6.超速保护：设置变频器的超速保护功能，当电机转速超过设定值时自动停机。
三、控制参数1.加速扭矩：设置变频器在加速过程中输出的扭矩，根据电机的需求调整。
2.减速扭矩：设置变频器在减速过程中输出的扭矩，根据电机的需求调整。
3.PID调节参数：如果需要对电机的转速进行精确调节，可以设置PID参数来实现闭环控制。
4.PLC控制参数：如果需要与PLC或其他控制器进行通信，可以设置相应的参数。
四、保护参数1.过压保护：设置变频器的过压保护功能，当输入电压超过设定值时自动停机。
2.欠压保护：设置变频器的欠压保护功能，当输入电压低于设定值时自动停机。
AB变频器PowerFlex753调试报告AB变频器PowerFlex 753调试报告⼀、上电初始化，恢复出⼚设置可以⽤⾯板来操作，⾯板操作⽅法请参照⾯板的操作说明来进⾏。
具体操作：按下键——>使⽤或键——>MEMORY——>SER Defaults ——>主机和端⼝——>回车⼆、设置PF753变频器基本参数(电机铭牌)具体操作：——>端⼝——>PowerFlex 753——>线性列表P25=电机铭牌电压P26=电机铭牌电流P27=电机铭牌频率P28=电机铭牌转速P29=电机铭牌功率单位（KW）P30=电机铭牌功率P31=电机极数P300=1(速度单位RPM)P301=2(Expert专家级)三、调试软件安装及使⽤可以⽤软件DriverTools或者CCW或者HMI⾯板来进⾏：（1）DriverTools软件安装第⼀步：先找软件安装光盘5.02-DriveTools_SP-A-CD；第⼆步：在安装光盘⾥，先找到RSLinx2.54软件安装完，接着继续安装DriverTools5.02.99；第三步：由于5.02.99这个版本⾥没有本⼯程要⽤的20-750-PBUS 软件插件，所以我⼜在⽹上找到了⼀个5.05.09版本的升级包，安装完毕。
（2）CCW软件安装第⼀步：先找软件安装光盘光盘8.00.00-CCW-ZH-Std-DVD第⼆部：安装（3）HMI⾯板⼈机界⾯（HIM）的使⽤HIM 显⽰分为三个区域：1 ）状态栏2）数据区域3 ）功能键标签对应功能状态栏提供关于主机变频器的运⾏状况信息。
功能键：最多可使⽤五个功能键 ( 如图阴影所⽰)。
功能键将基于 HIM 画⾯或数据输⼊模式更改其功能/ 名称。
当功能键激活时，它当前的功能将显⽰在 LCD 画⾯中相应的功能键标签上 (HIM 显⽰区条⽬ 3)。
任意参数的设置：直接访问参数A．按ESC 进⼊状态屏幕。
