线性静力学分析实例线性静力学问题是简单且常见的有限元分析类型，不涉及任何非线性（材料非线性、几何非线性、接触等），也不考虑惯性及时间相关的材料属性。

在ABAQUS 中，该类问题通常采用静态通用（Static，General）分析步或静态线性摄动（Static，Linear perturbation）分析步进行分析。

线性静力学问题很容易求解，往往用户更关系的是计算效率和求解效率，希望在获得较高精度的前提下尽量缩短计算时间，特别是大型模型。

这主要取决于网格的划分，包括种子的设置、网格控制和单元类型的选取。

在一般的分析中，应尽量选用精度和效率都较高的二次四边形/六面体单元，在主要的分析部位设置较密的种子；若主要分析部位的网格没有大的扭曲，使用非协调单元（如CPS4I、C3D8I）的性价比很高。

对于复杂模型，可以采用分割模型的方法划分二次四边形/六面体单元；有时分割过程过于繁琐，用户可以采用精度较高的二次三角形/四面体单元进行网格划分。

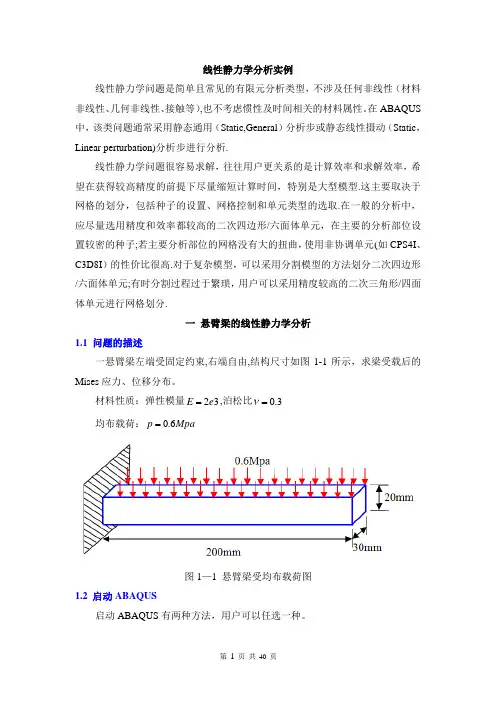

一悬臂梁的线性静力学分析1.1 问题的描述一悬臂梁左端受固定约束，右端自由，结构尺寸如图1-1所示，求梁受载后的Mises应力、位移分布。

ν材料性质：弹性模量3=2eE=，泊松比3.0均布载荷：Mpa=p6.0图1-1 悬臂梁受均布载荷图1.2 启动ABAQUS启动ABAQUS有两种方法，用户可以任选一种。

（1）在Windows操作系统中单击“开始”--“程序”--ABAQUS 6.10 -- ABAQUS/CAE。

（2）在操作系统的DOS窗口中输入命令：abaqus cae。

启动ABAQUS/CAE后，在出现的Start Section（开始任务）对话框中选择Create Model Database。

1.3 创建部件在ABAQUS/CAE顶部的环境栏中，可以看到模块列表：Module：Part，这表示当前处在Part（部件）模块，在这个模块中可以定义模型各部分的几何形体。

ABAQUS实验报告1.实验目的本次实验的主要目的是使用ABAQUS软件对一个具体的结构进行有限元分析，了解结构在受力情况下的变形情况，并通过分析结果评估结构的强度和稳定性。

2.实验对象本次实验选择了一个简单的悬臂梁结构作为分析对象，悬臂梁的尺寸为L=100mm，H=10mm，t=10mm，材料为钢材，杨氏模量为210GPa，泊松比为0.33.实验过程首先，使用ABAQUS软件建立了悬臂梁的有限元模型，包括结构的几何形状、材料性质和边界条件。

然后，施加一个向下的均布载荷在悬臂梁的自由端上，通过有限元分析得到了结构在受力后的应力分布、变形情况和位移等数据。

最终，对分析结果进行评估并提出改进建议。

4.实验结果通过ABAQUS软件进行有限元分析，得到了悬臂梁在受力后的应力分布、变形情况和位移等数据。

其中，悬臂梁在受力后的最大应力出现在悬臂梁的根部，并随着距离自由端的增加逐渐减小；结构的最大变形出现在梁的自由端，变形由中间向两侧逐渐减小；结构的最大位移也出现在梁的自由端。

5.结果分析通过对实验结果的分析，可以得出以下结论：(1)悬臂梁在受力后的应力、变形和位移分布符合结构力学的基本原理，最大应力、变形和位移出现在悬臂梁的根部和自由端。

(2)结构的受力情况对结构的强度和稳定性有重要影响，必须合理设计结构的几何形状和材料性质。

(3)通过有限元分析可以准确地预测结构在受力情况下的响应，为结构设计和优化提供了有效的工具和方法。

6.结论与建议根据实验结果的分析，可以得出以下结论和建议：(1)结构的几何形状、材料性质和受力情况对结构的强度和稳定性有重要影响，必须合理设计和选择结构的几何形状和材料性质。

(2)有限元分析是一种有效的工具，可以准确地预测结构在受力情况下的响应，为结构设计和优化提供了重要的参考。

(3)在进行结构设计和优化时，应该充分考虑结构的受力情况，避免结构出现应力集中和失稳现象。

综上所述，通过本次实验，我深刻认识到了结构在受力情况下的变形和破坏机制，对结构的强度和稳定性有了更深入的理解。

线性静力学分析实例线性静力学问题是简单且常见的有限元分析类型,不涉及任何非线性（材料非线性、几何非线性、接触等），也不考虑惯性及时间相关的材料属性。

在ABAQUS中，该类问题通常采用静态通用（Static，General）分析步或静态线性摄动（Static，Linear perturbation）分析步进行分析。

线性静力学问题很容易求解，往往用户更关系的是计算效率和求解效率,希望在获得较高精度的前提下尽量缩短计算时间，特别是大型模型。

这主要取决于网格的划分，包括种子的设置、网格控制和单元类型的选取。

在一般的分析中,应尽量选用精度和效率都较高的二次四边形/六面体单元，在主要的分析部位设置较密的种子；若主要分析部位的网格没有大的扭曲，使用非协调单元（如CPS4I、C3D8I）的性价比很高。

对于复杂模型，可以采用分割模型的方法划分二次四边形/六面体单元;有时分割过程过于繁琐，用户可以采用精度较高的二次三角形/四面体单元进行网格划分.一悬臂梁的线性静力学分析1。

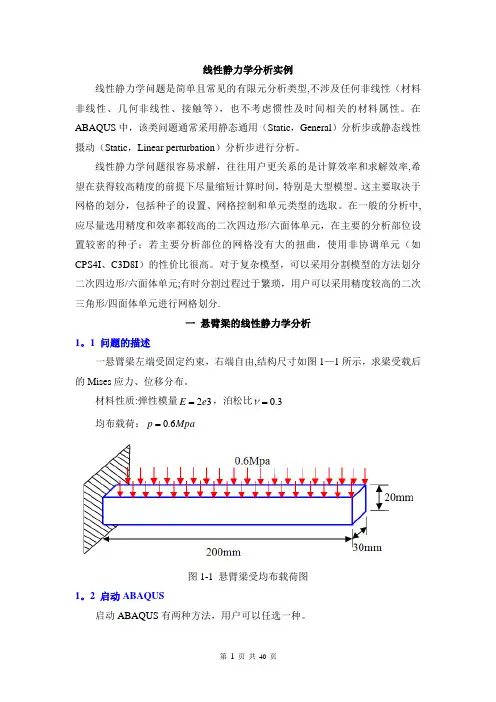

1 问题的描述一悬臂梁左端受固定约束，右端自由,结构尺寸如图1—1所示，求梁受载后的Mises应力、位移分布。

ν材料性质:弹性模量3=E=，泊松比3.02e均布载荷：Mpa=p6.0图1-1 悬臂梁受均布载荷图1。

2 启动ABAQUS启动ABAQUS有两种方法，用户可以任选一种。

（1）在Windows操作系统中单击“开始”--“程序”-—ABAQUS 6。

10 -—ABAQUS/CAE。

（2）在操作系统的DOS窗口中输入命令:abaqus cae。

启动ABAQUS/CAE后，在出现的Start Section（开始任务）对话框中选择Create Model Database.1.3 创建部件在ABAQUS/CAE顶部的环境栏中，可以看到模块列表：Module：Part,这表示当前处在Part（部件）模块，在这个模块中可以定义模型各部分的几何形体.可以参照下面步骤创建悬臂梁的几何模型。

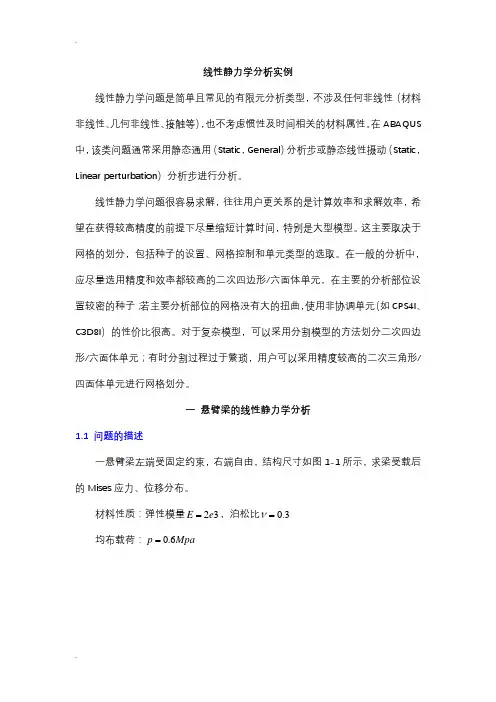

线性静力学分析实例——以悬臂梁为例线性静力学问题是简单且常见的有限元分析类型，不涉及任何非线性（材料非线性、几何非线性、接触等），也不考虑惯性及时间相关的材料属性。

在ABAQUS 中，该类问题通常采用静态通用（Static ，General ）分析步或静态线性摄动（Static ，Linear perturbation ）分析步进行分析。

线性静力学问题很容易求解，往往用户更关系的是计算效率和求解效率，希望在获得较高精度的前提下尽量缩短计算时间，特别是大型模型。

这主要取决于网格的划分，包括种子的设置、网格控制和单元类型的选取。

在一般的分析中，应尽量选用精度和效率都较高的二次四边形/ 六面体单元，在主要的分析部位设置较密的种子；若主要分析部位的网格没有大的扭曲，使用非协调单元（如CPS4I、C3D8I）的性价比很高。

对于复杂模型，可以采用分割模型的方法划分二次四边形/ 六面体单元；有时分割过程过于繁琐，用户可以采用精度较高的二次三角形/ 四面体单元进行网格划分。

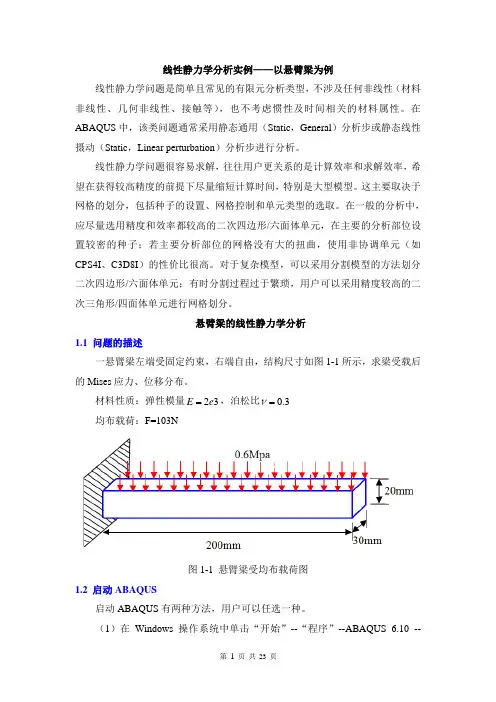

悬臂梁的线性静力学分析1.1 问题的描述一悬臂梁左端受固定约束，右端自由，结构尺寸如图1-1 所示，求梁受载后的Mises 应力、位移分布。

材料性质：弹性模量 E 2e3 ，泊松比0.3均布载荷：F=103N图1-1 悬臂梁受均布载荷图1.2 启动ABAQUS启动ABAQUS有两种方法，用户可以任选一种1）在Windows 操作系统中单击“开始” -- “程序” --ABAQUS 6.10 -- ABAQUS/CA。

E（2）在操作系统的DOS窗口中输入命令：abaqus cae 。

启动ABAQUS/CA后E ，在出现的Start Section （开始任务）对话框中选择Create Model Database 。

1.3 创建部件在ABAQUS/CA顶E 部的环境栏中，可以看到模块列表：Module：Part ，这表示当前处在Part （部件）模块，在这个模块中可以定义模型各部分的几何形体。

线性静力学分析实例线性静力学问题是简单且常见的有限元分析类型，不涉及任何非线性（材料非线性、几何非线性、接触等）,也不考虑惯性及时间相关的材料属性。

在ABAQUS 中，该类问题通常采用静态通用（Static,General ）分析步或静态线性摄动（Static ，Linear perturbation)分析步进行分析.线性静力学问题很容易求解，往往用户更关系的是计算效率和求解效率，希望在获得较高精度的前提下尽量缩短计算时间，特别是大型模型.这主要取决于网格的划分，包括种子的设置、网格控制和单元类型的选取.在一般的分析中，应尽量选用精度和效率都较高的二次四边形/六面体单元，在主要的分析部位设置较密的种子;若主要分析部位的网格没有大的扭曲，使用非协调单元(如CPS4I 、C3D8I ）的性价比很高.对于复杂模型，可以采用分割模型的方法划分二次四边形/六面体单元;有时分割过程过于繁琐，用户可以采用精度较高的二次三角形/四面体单元进行网格划分.一 悬臂梁的线性静力学分析1.1 问题的描述一悬臂梁左端受固定约束,右端自由,结构尺寸如图1-1所示，求梁受载后的Mises 应力、位移分布。

材料性质：弹性模量32e E =,泊松比3.0=ν均布载荷：Mpa p 6.0=图1—1 悬臂梁受均布载荷图1.2 启动ABAQUS启动ABAQUS 有两种方法，用户可以任选一种。

（1）在Windows操作系统中单击“开始”——“程序”——ABAQUS 6。

10 -—ABAQUS/CAE。

（2）在操作系统的DOS窗口中输入命令：abaqus cae。

启动ABAQUS/CAE后，在出现的Start Section(开始任务）对话框中选择Create Model Database。

1.3 创建部件在ABAQUS/CAE顶部的环境栏中,可以看到模块列表：Module:Part，这表示当前处在Part（部件）模块,在这个模块中可以定义模型各部分的几何形体.可以参照下面步骤创建悬臂梁的几何模型.（1）创建部件。

ABAQUS线性静力学分析实例ABAQUS（全称为Abaqus FEA）是一种广泛使用的有限元分析软件。

它可用于进行结构、热、电、磁、多物理场等各类工程问题的数值模拟和分析。

在本文中，我们将介绍一个ABAQUS线性静力学分析的实例。

假设我们要分析一个悬臂梁的变形和应力分布。

悬臂梁是一种常见的结构，通常由一根固定在一端的梁杆组成，另一端悬空。

我们将使用ABAQUS来计算这个悬臂梁的变形和应力。

首先，我们需要创建模型。

在ABAQUS中，可以通过几何建模或直接输入节点和单元的方式来创建模型。

这里我们使用几何建模来构建一个悬臂梁。

在ABAQUS的图形用户界面中，选择"Part"，然后使用"Sketch"工具绘制悬臂梁的剖面。

在剖面绘制完成后，选择"Extrude"工具将其拉伸为所需长度。

接下来，我们需要定义材料特性。

在这个实例中，我们假设悬臂梁是由钢材料构成的。

在ABAQUS中，可以通过创建相应的材料属性来定义材料的性能。

选择"Material"，然后创建一个具有适当材料属性的钢材料。

随后，我们需要定义悬臂梁的边界条件。

在这个实例中，我们将在悬臂梁的固定端施加一个约束，防止其发生位移。

在ABAQUS中，可以选择"Assembly"，然后选择"Constraints"来设置边界条件。

在这里我们选择固定一个端点。

完成边界条件的设置后，我们需要划分网格。

在ABAQUS中，使用网格划分将悬臂梁划分成小的单元，以便数值计算。

选择"Mesh"，然后选择适当的网格划分方式和单元类型。

然后，我们需要定义加载条件。

在这个实例中，我们将在悬臂梁的空悬端施加一个垂直向下的加载。

在ABAQUS中，可以选择"Loading"，然后选择适当的加载类型和大小。

现在，所有的模型设置都完成了，我们可以进行分析。

问题描述：悬臂梁承载示意图如图所示，q=1N/mm2,厚度t=1mm,E=2.1E5N/mm2,u=0.3。

受均布载荷作用的悬臂梁有限元分析求解过程：1．定义工作文件名和工作标题1）选择Utility Menu︱File︱Change Jobname命令，出现Change Jobname对话框，在［/FILNAM］Enter new jobname文本框中输入工作文件名plate，并将New log and error files 设置为Yes，单击OK 按钮关闭该对话框。

2）选择Utility Menu︱File︱Change Title命令，出现Change Title对话框，在[/TITLE]Enter new title文本框中输入plate，单击OK按钮关闭该对话框。

2．定义单元类型1）选择Main Menu︱Preprocessor︱Element Type︱Add/Edit/Delete命令，出现Element Types对话框，单击Add按钮，出现Library of Element Types对话框。

在Library of Element Types列表框中选择Solid，4node 42，在Element type reference number文本框中输入1，如图所示，单击OK按钮关闭该对话框。

定义板厚：单机Options...|select K3:Plane Strs w/thk|OK,如图所示。

3．定义材料性能参数1）选择Main Menu︱Preprocessor︱Material Props︱Material Models命令，出现Define Material Model Behavior对话框。

2）在Material Models Available一栏中依次单击Structural、Linear、Elastic、Isotropic选项（如图3.5所示），出现Linear Isotropic Properties for Material Number 1对话框，在EX文本框中输入2.1E5，在PRXY文本框中输入0.3，如图所示，单击OK按钮关闭该对话框。

例一：悬臂梁在循环加载作用下的弹塑性计算(GUI)一、问题描述：一个左端固定的悬臂梁见图1-1(a)，厚度为1cm,在它的右段中点上施加有一个集中力，该集中力为循环载荷见图1-1(b)，悬臂梁的材料为多线性弹性材料，材料的弹性模量为20000，实验获得的该材料的非线性应力-应变行为见表1-2，分析该悬臂梁在循环载荷作用下的观测点P的水平方向上的应力应变历程。

(a)悬臂梁以及加载位置(cm)(b)所受的循环载荷(N)图1-1一个悬臂梁以及加载历程表1-2 〉材料的应力-应变行为实验数据二、问题分析解答：为考察悬臂梁根部P点的应力-应变历程，采用2D的计算模型，使用平面单元PLANE42，材料采用多线性弹塑性模型(mkin)，进行循环加载过程的分析。

建模的要点如下：①设置几何以及材料参数，②输入材料的多线性弹塑性模型(包括：弹性模量、屈服极限)，见图1-3；③通过设置time来给出加载历程，每次加载都输入当时的状态载荷值，不是增量加载，每次加载后，必须进行计算，再进入下一步的计算；④在时间后处理中，通过设置几何位置来查询对应的P观测点的节点编号，并设置观测点的应力显示变量(2号变量)以及塑性应变为显示变量(3号变量)，最后将3号变量设置为横轴，画出2号变量随3号变量的变化曲线见图1-4，可以看出，该材料具有非常明显的Bauschinger效应(即正向屈服与反向屈服之和是单拉实验屈服极限的2倍)。

给出的基于图形界面(GUI)的交互式操作(step by step)过程如下：(1) 进入ANSYS（设定工作目录和工作文件）程序→ANSYS →ANSYS Interactive →Working directory（设置工作目录）→Initial jobname（设置工作文件名）: Beams →Run →OK(2) 设置计算类型ANSYS Main Menu：Preferences… →Structural →OK(3) 设定不显示时间ANSYS Utility Menu：PlotCtrls→Window Controls →Window Options… →DATE：No Date or Time →OK(4) 定义单元类型ANSYS Main Menu：Preprocessor →Element Type →Add/Edit/Delete... →Add…→Solid: Quad 4node 42 →OK（返回到Element Types窗口）→Close(5) 定义材料参数ANSYS Main Menu: Preprocessor →Material Props →Material Models →Structural →Linear →Elastic →Isotropic →输入EX: 2E4, PRXY: 0.3 (定义弹性模量及泊松比) →OK →返回Define Material ModelBehavior 窗口Structural →NonLinear→Inelastic →Rate Independent →Kinematic Hardening Plasticity →Mises Plasticity →Multilinear (Fixed table) →在Strain一行中对应1至4号点输入0.004、0.015、0.03、0.08 →在Curve1中对应1至4号点输入80、160、210、280 →点击右下角Graph→OK →Close（关闭材料定义窗口），见图1-3，观察窗口中的多线性弹塑性模型(6) 构造模型生成关键点ANSYS Main Menu：Preprocessor →Modeling →Create →Keypoints→In Active CS →Keypoints number：1，X，Y，Z Location in active CS：0，0，0 →Apply →同样依次输入其他三个关键点（100，0，0）、（100，10，0）与（0，10，0）→OKANSYS Main Menu：Preprocessor →Modeling →Create →Areas →Arbitrary →Through KPs →用鼠标依次点击1、2、3、4关键点，生成面单元，见图1-5构造模型图(7) 网格划分ANSYS Main Menu：Preprocessor →Meshing →Mesher Opts →Mesher Type : Mapped →OK →2D Shape Key : Quad →OKANSYS Main Menu：Preprocessor →Meshing →size contrls→ManualSize→Lines →Picked Lines →选择上下两条横边线，Ok →NDIV 设置为20 →Apply →选择两条竖边线→Ok →NDIV设置为8 →OK ANSYS Main Menu：Preprocessor →Meshing →Mesh →Areas →Target Surf →点击生成面几何体的位置，显示矩形面被选中→OK，见图1-6网格划分图(8) 模型加约束ANSYS Main Menu: Solution →Define Loads →Apply →Structural →Displacement On Lines →选取左侧边线（L4）→OK →select Lab2: All DOF(施加全部约束) →OK，见图1-7模型加约束图(9)求解设置ANSYS Main Menu : Solution →Analysis Type →Sol’n Controls →在Basic标签下设置Analysis Options 为Large Displacement Satic，Number of substeps: 8, Max no. of substeps :25Min no. Of substeps:2, Frequency 设置为Write N number of substeps Where N = 10 →OK(10)按照时间步施加循环载荷ANSYS Main Menu : Solution →Analysis Type →Sol’n Controls →在Basic标签下设置Time at end of loadstep:1 →OKANSYS Main Menu : Solution →Define Loads →Apply →Structural →Force/Moment →On Nodes →选择右侧边缘中点（26号节点）→OK →Lab：Fy，Value：-40 →OK，结果见图1-8ANSYS Main Menu：Solution →Solve →Current LS →OK，结果见图1-9ANSYS Utility Menu : Plot →ReplotANSYS Main Menu : Solution →Analysis Type →Sol’n Controls →在Basic标签下设置Time at end of loadstep: 2 →OKANSYS Main Menu : Solution →Define Loads →Apply →Structural →Force/Moment →On Nodes →选择右侧边缘中点（26号节点）→OK→Lab：Fy，Value：0 →OK，结果见图1-10ANSYS Main Menu：Solution →Solve →Current LS →OK，ANSYS Utility Menu : Plot →ReplotANSYS Main Menu : Solution →Analysis Type →Sol’n Controls →在Basic标签下设置Time at end of loadstep: 3 →OKANSYS Main Menu : Solution →Define Loads →Apply →Structural →Force/Moment →On Nodes →选择右侧边缘中点（26号节点）→OK →Lab：Fy，Value：40 →OK，结果见图1-11ANSYS Main Menu：Solution →Solve →Current LS →OK，结果见图1-12ANSYS Utility Menu : Plot →ReplotANSYS Main Menu : Solution →Analysis Type →Sol’n Controls →在Basic标签下设置Time at end of loadstep: 4 →OKANSYS Main Menu : Solution →Define Loads →Apply →Structural →Force/Moment →On Nodes →选择右侧边缘中点（26号节点）→Lab：Fy，Value：0 →OK，结果见图1-13ANSYS Main Menu：Solution →Solve →Current LS →OK，结果见图1-14ANSYS Utility Menu : Plot →ReplotANSYS Main Menu : Solution →Analysis Type →Sol’n Controls →在Basic标签下设置Time at end of loadstep: 5 →OKANSYS Main Menu : Solution →Define Loads →Apply →Structural →Force/Moment →On Nodes →选择右侧边缘中点（26号节点）→Lab：Fy，Value：-40 →OK，结果见图1-15ANSYS Main Menu：Solution →Solve →Current LS →OK，结果见图1-16ANSYS Utility Menu : Plot →ReplotANSYS Main Menu : Solution →Analysis Type →Sol’n Controls →在Basic标签下设置Time at end of loadstep: 6 →OKANSYS Main Menu : Solution →Define Loads →Apply →Structural →Force/Moment →On Nodes →选择右侧边缘中点（26号节点）→Lab：Fy，Value：0 →OK，结果见图1-17ANSYS Main Menu：Solution →Solve →Current LS →OK，结果见图1-18(11) 计算结果ANSYS Main Menu：General Postproc→Read Results →Last SetANSYS Main Menu：General Postproc→Plot Results →Deformed Shape →Def + Undeformed→OK，观察最后变形情况，见图1-19ANSYS Main Menu：General Postproc→Plot Results →Contour Plot →Element solu→PlasticStrain →Equivalent plastic strain →OK，观察累计的等效塑性应变，见图1-20ANSYS Main Menu：TimeHistPostpro→关闭弹出窗口→Define Variables →Add… →Element Results →OK 在方框中输入2 →OK 在方框中输入4 →OK →在Item，Comp Data item 中选择Stress, X-direction SX →OK返回Define Time-History Variables →Add… →Element Results →OK 在方框中输入2 →OK 在方框中输入4 →OK →在Item，Comp Data item 中选择Strain-plastic, X-dir’n EPPL X →OK →Close ANSYS Main Menu：TimeHistPostpro→关闭弹出窗口→Settings →Graph →Single Variable No. 输入3 →OKANSYS Main Menu：TimeHistPostpro→关闭弹出窗口→Graph Variables →Nvar1中输入2 →OK观察观测点P上的应力应变历程(SX)，见图1-4ANSYS Utility Menu：File →Exit →Save Everything →OK三、ANSYS分析结果：图1-3 多线性弹塑性模型图1-4 观测点P上的应力应变历程(SX)图1-5 构造模型图图1-6 网格划分图图1-7 模型加约束图图1-8图1-9 图1-10图1-11 图1-12图1-13 图1-14图1-15 图1-16图1-17图1-18图1-19 图1-20。

abaqus悬臂梁例题
ABAQUS是一种常用的有限元分析软件，用于模拟和分析工程结构的行为。

下面是一个简单的ABAQUS悬臂梁的例题，以便说明如何进行有限元分析：
问题描述：
考虑一个简单的悬臂梁，长度为L，截面为矩形，要分析该梁的挠度和应力分布。

步骤：
1.建立模型：首先，在ABAQUS中建立一个新模型。

定义悬臂梁的几何参数，如长度L 和梁截面的宽度和高度。

2.创建网格：划分悬臂梁的几何形状，创建有限元网格。

可以选择合适的单元类型，如梁单元或壳单元，以模拟结构行为。

3.应用边界条件：定义悬臂梁的支持条件，通常悬臂梁的一端是固定支持，另一端是自由端。

在ABAQUS中，你可以定义这些支持条件。

4.施加载荷：定义悬臂梁所受的载荷，如集中力、分布载荷等。

5.设置材料属性：指定悬臂梁所用的材料属性，如弹性模量、泊松比等。

6.运行分析：运行有限元分析，ABAQUS将计算悬臂梁的挠度和应力分布。

7.分析结果：分析完成后，你可以查看和可视化分析结果，包括挠度云图、应力云图等，以了解悬臂梁的行为。

这只是一个简单的悬臂梁分析示例，ABAQUS提供了广泛的功能来进行复杂结构的有限元分析。

具体的模型参数和步骤可能会因实际情况而有所不同。

你可以根据你的具体问题和需求来调整和扩展这个示例。

需要在软件中具体设置和模拟这个问题，以获得详细的分析结果。

线性静力学分析实例线性静力学问题是简单且常见的有限元分析类型，不涉及任何非线性（材料非线性、几何非线性、接触等），也不考虑惯性及时间相关的材料属性。

在ABAQUS 中，该类问题通常采用静态通用（Static，General）分析步或静态线性摄动（Static，Linear perturbation）分析步进行分析。

线性静力学问题很容易求解，往往用户更关系的是计算效率和求解效率，希望在获得较高精度的前提下尽量缩短计算时间，特别是大型模型。

这主要取决于网格的划分，包括种子的设置、网格控制和单元类型的选取。

在一般的分析中，应尽量选用精度和效率都较高的二次四边形/六面体单元，在主要的分析部位设置较密的种子；若主要分析部位的网格没有大的扭曲，使用非协调单元（如CPS4I、C3D8I）的性价比很高。

对于复杂模型，可以采用分割模型的方法划分二次四边形/六面体单元；有时分割过程过于繁琐，用户可以采用精度较高的二次三角形/四面体单元进行网格划分。

一悬臂梁的线性静力学分析1.1 问题的描述一悬臂梁左端受固定约束，右端自由，结构尺寸如图1-1所示，求梁受载后的Mises应力、位移分布。

ν材料性质：弹性模量32e=E=，泊松比3.0均布载荷：Mpap6.0=图1-1 悬臂梁受均布载荷图1.2 启动ABAQUS启动ABAQUS有两种方法，用户可以任选一种。

（1）在Windows操作系统中单击“开始”--“程序”--ABAQUS 6.10 -- ABAQUS/CAE。

（2）在操作系统的DOS窗口中输入命令：abaqus cae。

启动ABAQUS/CAE后，在出现的Start Section（开始任务）对话框中选择Create Model Database。

1.3 创建部件在ABAQUS/CAE顶部的环境栏中，可以看到模块列表：Module：Part，这表示当前处在Part（部件）模块，在这个模块中可以定义模型各部分的几何形体。

线性静力学分析实例——以悬臂梁为例线性静力学问题是简单且常见的有限元分析类型，不涉及任何非线性（材料非线性、几何非线性、接触等），也不考虑惯性及时间相关的材料属性。

在ABAQUS中，该类问题通常采用静态通用（Static，General）分析步或静态线性摄动（Static，Linear perturbation）分析步进行分析。

线性静力学问题很容易求解，往往用户更关系的是计算效率和求解效率，希望在获得较高精度的前提下尽量缩短计算时间，特别是大型模型。

这主要取决于网格的划分，包括种子的设置、网格控制和单元类型的选取。

在一般的分析中，应尽量选用精度和效率都较高的二次四边形/六面体单元，在主要的分析部位设置较密的种子；若主要分析部位的网格没有大的扭曲，使用非协调单元（如CPS4I、C3D8I）的性价比很高。

对于复杂模型，可以采用分割模型的方法划分二次四边形/六面体单元；有时分割过程过于繁琐，用户可以采用精度较高的二次三角形/四面体单元进行网格划分。

悬臂梁的线性静力学分析1.1 问题的描述一悬臂梁左端受固定约束，右端自由，结构尺寸如图1-1所示，求梁受载后的Mises应力、位移分布。

ν材料性质：弹性模量3=E=，泊松比3.02e均布载荷：F=103N图1-1 悬臂梁受均布载荷图1.2 启动ABAQUS启动ABAQUS有两种方法，用户可以任选一种。

（1）在Windows操作系统中单击“开始”--“程序”--ABAQUS 6.10 --ABAQUS/CAE。

（2）在操作系统的DOS窗口中输入命令：abaqus cae。

启动ABAQUS/CAE后，在出现的Start Section（开始任务）对话框中选择Create Model Database。

1.3 创建部件在ABAQUS/CAE顶部的环境栏中，可以看到模块列表：Module：Part，这表示当前处在Part（部件）模块，在这个模块中可以定义模型各部分的几何形体。

Abaqus 课程报告——悬臂梁一、问题描述分析悬臂梁悬臂梁简图如下，它由钢材制成，400mm 长，具有40mm×60mm 的横截面。

钢的弹性模量为200GPa，泊松比为0.3。

除了以上数据外，载荷位置，方向和大小也已标示在上图中；再无其它可利用的数据。

要求：分析完成后要求写出完整的分析报告，分析报告包括模型，分析，分析结果的述，对模型、分析和分析结果的讨论以及结论这样几个部分。

讨论中的问题论述要求有文献证据和直接证据，可能在报告的最后部分要附上参考文献。

讨论中要包括理论解，模型的误差，分析的误差，不同分析方案的比较（如果有不同的分析方案的话）。

使用不同的单元，（如梁单元B21、B31、B22 和B32；实体单元C3D8、C3D8R、C3D20、C3D20R、C3D8I、C3D8H、C3D8RH 和C3D20RH）和不同的单元划分等等对问题进行分析和比较。

：二、模型建立与求解1.part针对该悬臂梁模型，拟定使用3D实体梁单元。

挤压成型方式2.材料属性材料为钢材，弹性模量200Gpa，泊松比0.3。

3.截面属性截面类型定义为solid，homogeneous。

4.组装在本例中只有一个装配部件，组装时即可选择independent，也可选择dependent的方式。

5.建立分析步在对模型施加荷载和边界条件之前或者定义模型的接触问题之前，必须定义分析步。

然后可以指定在哪一步施加荷载，在哪一步施加边界条件，哪一步去定相互关联。

ABAQUS的各种载荷要分别加载在不同的分析步中，比如像竖向载荷、偏转角度、水平载荷要分别建立三个载荷步。

常用的分析类型有通用分析（General）和线性摄动分析（Linear perturbation）两种。

线性摄动分析是关于动态分析的分析步。

本例只需用到通用分析（General）中的静态通用分析（Static，General）。

6.施加边界条件与载荷对于悬臂梁，左端为固定约束，在Abaqus中约束类型为encastre，载荷类型为集中载荷，沿Y轴负向-2500N。

线性静力学分析实例线性静力学问题是简单且常见的有限元分析类型，不涉及任何非线性（材料非线性、几何非线性、接触等），也不考虑惯性及时间相关的材料属性。

在ABAQUS 中，该类问题通常采用静态通用（Static，General）分析步或静态线性摄动（Static，Linear perturbation）分析步进行分析。

线性静力学问题很容易求解，往往用户更关系的是计算效率和求解效率，希望在获得较高精度的前提下尽量缩短计算时间，特别是大型模型。

这主要取决于网格的划分，包括种子的设置、网格控制和单元类型的选取。

在一般的分析中，应尽量选用精度和效率都较高的二次四边形/六面体单元，在主要的分析部位设置较密的种子；若主要分析部位的网格没有大的扭曲，使用非协调单元（如CPS4I、C3D8I）的性价比很高。

对于复杂模型，可以采用分割模型的方法划分二次四边形/六面体单元；有时分割过程过于繁琐，用户可以采用精度较高的二次三角形/四面体单元进行网格划分。

一悬臂梁的线性静力学分析1.1 问题的描述一悬臂梁左端受固定约束，右端自由，结构尺寸如图1-1所示，求梁受载后的Mises应力、位移分布。

ν材料性质：弹性模量3=2eE=，泊松比3.0均布载荷：Mpa=p6.0图1-1 悬臂梁受均布载荷图1.2 启动ABAQUS启动ABAQUS有两种方法，用户可以任选一种。

（1）在Windows操作系统中单击“开始”--“程序”--ABAQUS 6.10 -- ABAQUS/CAE。

（2）在操作系统的DOS窗口中输入命令：abaqus cae。

启动ABAQUS/CAE后，在出现的Start Section（开始任务）对话框中选择Create Model Database。

1.3 创建部件在ABAQUS/CAE顶部的环境栏中，可以看到模块列表：Module：Part，这表示当前处在Part（部件）模块，在这个模块中可以定义模型各部分的几何形体。

ABAQUS个人报告——简化悬臂梁实例分析悬臂梁是工程中常见静定梁的基本形式。

实际工程中，梁的受力和支座约束的情况都比较复杂。

为了便于分析和计算，需要对实际结构进行简化，简化内容包括梁的结构、支座和荷载等三个方面，例如悬挑梁可简化成悬臂梁模型，并由此可得梁的计算简图。

由于悬臂梁属于静定结构，因此体系的温度变化、混凝土收缩徐变、支座移动等只会使悬臂梁出现变形，但是不会在悬臂梁中产生附加内力，个人报告中将对悬臂梁进行实例分析。

一、部件首先创建：三维、可变形、实体，类型为拉伸，草图为边长0.2的正方形，长度拉伸为3；三维部件二、属性1、创建材料：定义材料属性为：力学-弹性-弹性，输入杨氏模量210GP、泊松比为0.33；其它参数不需进行设置。

2、创建截面：选择剖面—创建截面（均质、实体）；3、将创建的截面赋予给材料：指派—截面—选中悬臂梁，将创建的截面赋予给材料本身。

材料颜色会变为青绿色(如下图)：三、分析步创建：静力、通用分析步，打开几何非线性，将增量设为自动，最大增量步数为1000，增量步大小初始和最大均改为0.01；四、载荷1、边界条件—创建，静力通用，左边创建一个完全固定边界条件（U1=U2=U3=UR1=UR2=UR3=0）如下图：2、右边创建位移、转角边界条件；创建之前建立参考点，为右边下部中间点，为简化方便，可将力加到此点处，将参考点与右侧面约束为耦合。

边界条件具体参数如下图：五、网格1、为部件进行布种操作，近似全局尺寸为0.05；2、单元类型为：二次，缩减积分（C3D20R:二十结点二次六面体单元,减缩积分）划分网格完成如下图：六、作业创建作业，xuanbuliang，可以更改内存，运行处理最大内存，和运行CPU数量，加快abaqus的分析计算；对数据进行提交，等待分析结果。

七、可视化将计算结果进行观察，如下图：由于前方将x、z轴固定，中间部分发生弯曲，与实际不符，考虑到为边界条件的影响。

Workshop 1悬臂梁的线性静态分析介绍在本练习中你将会熟习在ABAQUS/CAE 中交互式的作出模型的过程. 你将使用 ABAQUS/CAE 模块来做出如下图中的悬臂梁模型.Figure W1–1 Cantilever beam.Preliminary(预备步骤)1. 切换到这个练习的工作目录 :../IntroClass/workshops/beam 2. 使用以下的指令来启动一个新的 ABAQUS/CAE 程序 :abaqus cae其中的 abaqus 是用来执行 ABAQUS 的命令字符串.3. 在启动的对话框窗口中选用 Create Model Database 选项.这个新制作出来的模型数据库的Model Tree(模型树)会放在工具盒的左边. 如果 Model Tree(模型树) 没有看到的话, 确认在下拉选单中的View 里头的 Show Model Tree 旁边有没有打勾. 如果 Model Tree(模型树) 还是没有看到的话, 从ABAQUS/CAE 窗口的左侧拉动其光标来扩展 Model Tree(模型树) 窗口. Model Tree(模型树) 窗口里提供你可以看清模型数据库里数据的结构, 同时也可以直接用ABAQUS/CAE 里的大部分建构模型的功能. 如果你在该模型树上的某个项目上按下鼠标右键, 会谈出一列与该项数据相关的指令. 例如, 如图 W1–2 中显示出 Models 上按右键所弹出的命令列. 在此弹出的命令列中, Create 选项以粗体字表示该选项是默认值, 当你直接在该 Models 上快点两下时便会执行这个预设指令选项.误！未Figure W1–2 Models menu.4.在 Model Tree(模型树) 上的Models上快点两下可以在模型数据库中制作出一个新的模型.同时模型属性编辑窗口会出现.5.在这个弹出的Edit Model Attributes(模型属性编辑窗口) 上, 输入模型名称为BEAM然后按下OK.一个名称叫做BEAM的模型会出现在 Model Tree(模型树)里, 如附图 W1–3.这个新的模型下方会有一条底线表示他是目前的工作中对象 (i.e., BEAM是你目前的工作中模型).Tip: 如果要让模型树看来精简, 可以将Model-1左侧的“” 框点一下将他收缩起来或者是将BEAM设成目前的唯一显示模型.Figure W1–3 Module Tree.误！未6.要将模型数据库存文件时, 使用下拉菜单中的File Save As 然后在SaveModel Database As窗口中给予文件名称BEAM. 按下OK.Creating a part本章中你将利用画出 2D 的梁外型草图(矩形)并将之拉伸做出一个 3D 的允许变形的实体(Deformable Solid Body).1.在 Model Tree(模型树) 上的Parts处快点两下可以在BEAM 模型里做出一个新的零件(Part).接着Create Part窗口会弹出来.2.在此Create Part窗口里, 将此零件命名为Beam, 输入其约略尺寸为600.3.其余使用其默认值就好. 然后按下Continue.ABAQUS/CAE 会在窗口底部的提示区出现提示文字以引导你完成这个指令的执行, 如下图Figure W1–4 所示. 按一下 cancel 按钮可以取消目前的指令工作; 按一下 backup 放弃这一步骤回到上一个步骤.Figure W1–4Prompt area.此时画草图的工具盒会出现在工作窗口的左边, 草图环境中的格点会出现在窗口中(此时已经进入画草图的 Sketch 状态).4.按照以下的步骤画出此悬臂梁的外形 :a.点一下Create Lines: Rectangle指令, 位于画草图工具盒的右上角, 如下图 Figure W1–5所示.Figure W1–5Rectangle sketch tool.误！未如上图中白色背景处的按钮便是草图工具盒中的画矩形指令, 你可以按一下这个按钮. ABAQUS/CAE 会在提示区提示你如何做, 以引导你完成这个指令的执行过程.注意当你的鼠标光标在窗口中移动时, ABAQUS/CAE 会在左上角显示鼠标光标所在处的X–及Y–坐标值.b.在坐标 (100, 10) 处点一下作为此矩形的左上角点.c.将光标移到 (100, 10) 处, 如下图 Figure W1–6 所示.Figure W1–6Rectangle drawn with sketcher.d.按一下鼠标左键做出此矩形.e.在窗口中的任意处按一下鼠标中键以结束此画矩形指令. (如果用的是三键鼠标则鼠标键2(Mouse button 2)指的是中键; 如果用的是二键鼠标则鼠标键2(Mouse button 2)指的是双键一起按.)Note: 这里有好几种方法可以用来画这个矩形: 你可以再点一下该指令按钮放弃掉该指令或者按下提示区的 cancel 按钮.f.按下提示区的Done按钮则可以结束此画草图的 Sketch 状态.g.在接下来的Edit Base Extrusion窗口中输入拉伸的深度值为25, 然后按下OK 按钮.ABAQUS/CAE 此时会自动显示此新零件的等角视图, 如下图 W1–7所示. 在模型树中的Parts图标会变成表示其中有一个零件.Figure W1–7Extruded part.误！未Creating a material definition接着你将要定义一个简单的线弹性材料, 其Young’s modulus(杨氏模数)为209⨯103 MPa 还有Poisson’s ratio(浦松比) 是 0.3.To define a material:1.在模型树中的Materials处快点两下会在此BEAM 模型中产生一个新的材料.ABAQUS/CAE 自动切换到 Property 模块, 同时材料编辑器弹出来.2.在Edit Material(材料编辑)窗口中, 将此材料命名为Steel. 注意此窗口中其它可用的选项.Figure W1–8Pull–down menu.3.从此材料编辑窗口中间的菜单中, 选用Mechanical→Elasticity→Elastic 选项,如上图 W1–8 所示.ABAQUS/CAE 在此窗口下半部会出现Elastic数据的输入表.4.分别在其中的字段输入209.E3的Young’s modulus(杨氏模数) 以及0.3的Poisson’s ratio(浦松比), 如下图 W1–9 所示. 你可以用[Tab]键来切换所在的字段以便输入, 或者用鼠标也可以.Figure W1–9Material editor.5.按下OK按钮结束此材料编辑器.Defining and assigning section properties(定义并指定补充特性) 接着, 你将制作一个均质的实体剖面特性(section)并将此剖面特性(Section)指定给beam 零件. 这个剖面特性(section)将会使用你刚才所定义的Steel材料.To define the homogeneous solid section:1.在模型树中的Sections上快点两下, 在BEAM 模型之下做一个 Section .此时Create Section窗口会弹出来.2.在这个Create Section窗口中 :a.将此 section 命名为BeamSection.b.接受其预设 category(类型) Solid及预设 type(类别) Homogeneous.c.按一下Continue.接着 section 编辑器会弹出来.3.在此Edit Section窗口中 :a.接受其预设的Steel材料作为此 section 的使用材料.b.在Plane stress/strain thickness 字段中接受其默认值1 .Note: 对于 3D 的实体几何, 这个值用不到. 它只跟2D 几何才有关.c.按下OK.To assign the section definition to the cantilever beam:1.将模型树中的零件Beam展开(在Parts上的“”符号上点一下展开此零件类别, 接着在Beam 零件上的“”符号上点一下展开此零件).2.在Section Assignments上快点两下来将section 指定给Beam 零件.ABAQUS/CAE 会在提示区出现提示以引导你完成整个程序.3.接着你可以在这个 beam 零件上点一下将之选取成为 section 要指定的零件.4.在窗口中按下鼠标中键或者按下提示区的Done按钮接受此选取对象.section assignment editor 出现.5.在此Edit Section Assignment窗口中, 接受其默认值BeamSection作为要用的section 定义, 然后按下OK.ABAQUS/CAE 会将 beam 零件的颜色变成绿色表示其已经有指定section 在上面了.Assembling the model本分析所用到的组装仅用到一个组件 -- Beam .To assemble the model: 1. 在BEAM 的模型树中, 将 Assembly 展开并在其 Instances 上快点两下以加入新的组件.ABAQUS/CAE 会自动切会到组装模块, 同时 Create Instance 窗口会弹出来.2. 在 Create Instance 窗口中选取 Beam 然后按 OK .ABAQUS/CAE 会将此新的组件显示出来.Configuring the analysis在此分析中我们感兴趣的是悬臂梁的上平面受到压力时的静态反应. 这只是一个单一事件, 所以此分析只需要一个分析步就可以了. 因此, 这个分析模型中将会有两个分析步:∙ An initial step(初始分析步), 在这个时候加上边界条件来拘束这个悬臂梁的其中一端.∙ 一般的静态分析步, 在这个分析步中你将施加一个压力在此梁的上平面上. ABAQUS/CAE 会自动的产生 initial step(初始分析步), 不过其余的分析步则必须使用者自己制做.To create a general, static analysis step:1. 在BEAM 的模型树中的 Steps 上快点两下做出一个新的分析步.ABAQUS/CAE 会自动的切换到 Step 模块, 同时 Create Step 窗口会弹出.2. 在Create Step 窗口中 :a. 将此分析步命名叫做 BeamLoad .b. 从其中列出来的可选用选项中选取 Static, General 选项.c. 按一下 Continue .然后 Edit Step 窗口会出现.3. 在 Edit Step 窗口中 :a. 在其中的 Basic 标签页里的 Description 字段里输入 Load the topof the beam .b. 点一下 Incrementation 标签页, 将Initial 字段中的值 1 删除掉. 输入0.1 作为初始的递增值.c. 点一下Other 标签页查看其中内容; 你可以接受其默认值就好.d. 按一下 OK 将此分析步制作出来并结束此 Edit step 窗口.误！未Applying a boundary condition and a load to the model接着, 你将要定义边界条件以及在BeamLoad分析步中要用的负载.To apply boundary conditions to one end of the cantilever beam:1.在BEAM的模型树中的BCs上快点两下做出一个新的边界条件.ABAQUS/CAE 会切换到 Load 模块, 同时Create Boundary Condition窗口会弹出来.2.在Create Boundary Condition窗口中 :a.将此边界条件命名为Fixed.b.选择Initial分析步作为此边界条件要施加的分析步.c.在其中的Category列表中, 使用其预设的 Mechanical 选项.d.在右边的Types for Selected Step列表中, 选用Displacement/Rotation .e.按Continue 按钮.ABAQUS/CAE会在提示区出现提示以引导你完成整个程序. 这根悬臂梁的一端面将被整个固定住.3.点一下提示区的Show/Hide Selection Options图示可以开启Options窗口. 将此Select the Entity Closest to the Screen选项关闭, 让你可以选到要选取的面, 如下图 W1–10 所示.Figure W1–10Correct face selected.当你移动鼠标光标到该面上时, ABAQUS/CAE 会更改鼠标光标, 在其箭头的右边加上省略符号 (...) , 表示此时有一个以上的对象可以选取. 这时你点一下, ABAQUS/CAE 将会选取最靠近你的面并在提示区有一些按钮让你可以选择要用的面. 要循环切换这些选取对象的方法, 如下 :误！未a.按下提示区的Next或Previous按钮直到选到你要的面.b.按一下OK接受该对象.4.在窗口中按一下鼠标中键或按一下提示区的Done按钮完成此几何的选取.Edit Boundary Condition窗口会弹出来. 当你是在initial 的分析步中定义边界条件时, 其预设六个自由度都没有拘束.5.在Edit Boundary Condition窗口中 :a.将U1,U2, 跟U3 打开, 因为只有移动的自由度需要被拘束 (这个beam模型稍后将使用实体元素来分割网格).b.按下OK完成此边界条件定义并结束此窗口.ABAQUS/CAE 会在此所选面的每个角落以及中间点的地方显示一些箭头来表示受到拘束的自由度, 如图 W1–11 所示.To apply a load to the top of the cantilever beam:1.在BEAM的模型树中的Loads上快点两下做出一个新的负载.然后会出现Create Load窗口.2.在Create Load窗口中 :a.将此负载命名为Pressure.b.选择BeamLoad作为此负载要施加的分析步.c.在其中的Category列表中, 接受其预设的 Mechanical 选项.d.在Types for Selected Step列表中, 选择Pressure 选项.e.按一下Continue 按钮.ABAQUS/CAE 会在提示区出现提示以引导你完成整个程序.3.在绘图区中, 选取该 beam 零件的上表面作为负载要施加的表面. 选取的面会反反白如下图 W1–11 所示.Figure W1–11 Fixed boundary conditions; face for distributed load.误！未4. 在窗口中按一下鼠标中键或按一下提示区的Done 按钮完成此几何的选取.5. 在接下来弹出来的 Edit Load 窗口中 :a. 输入 0.5 作为负载的值.b. Amplitude 的方式则用默认值 (Ramp ) 以及 Distribution 也是用默认值(Uniform ).c. 按一下 OK 完成此负载的定义并结束这个窗口.ABAQUS/CAE 会在此beam 零件的上表面上加上向下的箭头表示这个负载是施加在负 2 的方向上.Meshing the model 你可以用 Mesh 模块来制作有限元素网格. 在 ABAQUS/CAE 中有一些建网格的技术可以使用, 你可以使用这一些技术来建网格, 挑选元素形状以及元素类型. 当你进入 Mesh 模块时. 其中指定给这个模型使用的预设网格技术会以不同的颜色显示出来; 如果 ABAQUS/CAE 显示为橘色, 表示他不能被分割成网格除非你再加以调整. To assign the mesh controls:1. 在模型树中的Beam 零件上的 Mesh 上快点两下.ABAQUS/CAE 会切换到 Mesh 模块并将 Beam 显示出来.2. 从主菜单中, 选取 Mesh →Controls 指令.3. 在其 Mesh Controls 窗口中, 使用 Hex 作为预设的 Element Shape(元素形状) .4. 接受其中的Technique 区的默认值 Structured .5. 按下 OK 来指定此对象的网格自动分割定义并结束此窗口.To assign an ABAQUS element type:1. 从主菜单中, 选取Mesh →Element Type .2. 在其Element Type 窗口中, 接受以下这几项的默认值 :∙ 在 Element Library 中 Standard 是预设选项.∙ 在 Geometric Order 中 Linear 是预设选项.∙ 在 Family 中的预设选项是 3D Stress .3. 在此窗口的下半部, 检查其元素形状(element shape). 在每一张标签页的下方都会有一段有关此时的预设元素的说明.4. 在 Hex 卷标页中, 选择 Incompatible modes 选项.有关 C3D8I 元素的说明会出现在此窗口的底部. ABAQUS/CAE 现在会用 C3D8I 元素来建构此有限元素模型.5. 按 OK 完成此指定元素类型的动作并离开此窗口.误！未To mesh the model:1.从主菜单中, 选取Seed→Part来为此零件下网格分割点.此时Global Seeds窗口会弹出来. 其预设的总体元素尺寸值是根据此零件而定的.2.在Global Seeds窗口中, approximate global size 字段输入10然后按OK.ABAQUS/CAE 会将此设定用于此零件上, 如下图 W1–12 所示.Figure W1–12 Seeded part instance.3.从主菜单中, 选取Mesh→Part来将此零件做网格分割.4.按下提示区的Yes按钮或者是在窗口中按一下鼠标中键确认要将此零件做分割网格.ABAQUS/CAE 便将此零件加以分割网格并将结果显示出来, 如下图 W1–13所示.Figure W1–13 Part instance showing the resulting mesh.误！未Creating and submitting an analysis jobBEAM模型的定义已经完全完成了. 接着, 要做一个分析 job 并将之送入解析器中求解.完成整个分析工作.To create and submit an analysis job:1.在模型树中的Jobs上快点两下做出一个新的 analysis job.ABAQUS/CAE 会自动切换到 Job 模块, 同时Create Job窗口会弹出来.2.在这个Create Job窗口中, 将此 job 命名为Deform并选取BEAM 模型. 按下Continue 按钮.Edit Job的编修窗口会弹出来.3.在此Edit Job 的编修窗口中的 Description字段输入Workshop 1.4.按一下窗口中的各个卷标页查看其中的各项内容及其默认值. 按OK按钮接受这些默认值.5.在模型树中, 将Jobs展开并在其下的Deform Job上按一下鼠标右键.Deform Job的菜单会弹出来.6.从该菜单中, 选取Submit 选项.该 Job 的图示会改变, 会在该 Job 名称后面用括号括起来说明其 Job 的状态.当这个 Job 还在跑时其中会显示 Running. 当这个 Job 成功的跑完之后, 这个状况会变成 Completed, 如下图 W1–14 所示.Figure W1–14 Job status in the Model Tree.Viewing the analysis results现在你可以到 Visualization 模块中查看结果了.1.在模型树中,在 job Deform上按一下鼠标右键并从该菜单中, 选取Results选项.ABAQUS/CAE会自动切换到 Visualization 模块, 同时开启由此 Job 所产生的输出数据库(Deform.odb), 并显示出此模型的 fast plot 如下图 W1–15 所示.Figure W1–15 Fast plot of the model.2.从主菜单中, 选取Plot→Undeformed Shape来查看此模型的未变形形状.3.从主菜单中, 选取Plot→Deformed Shape来查看此模型的变形形状, 如下图 W1–16所示.Figure W1–16 Deformed model shape.你也许需要使用Auto-Fit View指令或是用工具列中的图标来将对象填满在窗口中.4.从主菜单中, 选取Plot→Contours来查看此模型的von Mises 应力分布图, 如下图 W1–17 所示.Figure W1–17 Mises stress contour plot.5.从主菜单中, 选取File Save将模型存盘. 选取File Exit结束ABAQUS/CAE 程序.6.将abaqus.rpy这个回放档改名称成为BEAM.rpy. 重开一个新的ABAQUS/CAE, 并在其中使用以下这个指令来执行这个回放档abaqus cae replay=BEAM.rpy你在上一次使用 ABAQUS/CAE 时所使用的指令, 透过回放Python script 而自动的再执行了一遍. 从主菜单中选取File Exit结束ABAQUS/CAE 程序.7.重开一个新的 ABAQUS/CAE, 并利用以下的指令来重建BEAM.cae模型abaqus cae recover=BEAM.jnl这次你会发现只有重建BEAM.cae模型时有需要的指令才会被执行.。
