安防监控CCD摄像机的分类

安防监控摄像机的分类、特点、1、枪机：枪机即枪式摄像机，价格便宜，其监控位置固定，只能正对某监控位置，所以监控方位有限。

一般都是手动变焦，电动的极少。

枪机一般内置红外灯板，从而达到夜视的需求。

具有防水功能的枪机室内外均可安装。

市场上有的枪机并不防水，这点很重要，在购买时要问清楚其枪机的防水性能。

用途：目前这种摄像机主要用在特殊领域和高端领域，如银行、马路等地方。

2、半球型摄像机：具有一定的隐蔽性，同时外形小巧、美观、重量轻、不受磁场影响、具有抗震动和撞击。

用途：外型美观可以吊装在天花板上，吸顶式安装，弥补了枪机的某些不足，比较适合办公场所以及装修档次高的场所使用。

########################################################################################################################################## 6、网络摄像机：（管理差异）内置WEB,使用一台PC上的尺度WEB浏览器，就能够管理和查看图像。

同时，网络摄像机还能够实现远程管理和图像查看，并将图像资料存在远程的硬盘上，易于搜寻，易于存储，不会被破坏；可以进行远程管理，如录像设置、云台控制、报警设置、双向对讲、进级治理等功能；网络摄像机在很多方面都优于模拟摄像机（清晰度、扩展性、安装等）但这也并不是绝对的，网络摄像机对外部环境的要求较高，需要一个非常严格的网络环境，对带宽的要求较高，且对后端存储的成本也相对较高。

7、模拟摄像机：（管理差异）相对来说是个封锁的系统，只能在内部监看，不可以远程监看，录像资料只能本地存储，也不能远程查看，很容易被不法分子破坏。

只能在本地观看图像进行管理。

中国很多地方的网络应用环境还存在着一些延时、断线、拥堵的问题，在这种情况下，模拟摄像机的优势便凸显出来，因此对于用户来说除了考虑自身需求外，也要合理评估自己所处的环境，避免造成不必要的损失。

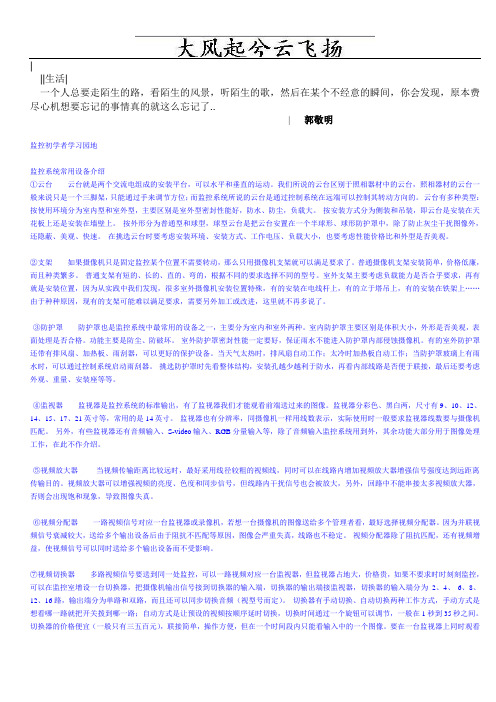

|||生活|一个人总要走陌生的路，看陌生的风景，听陌生的歌，然后在某个不经意的瞬间，你会发现，原本费尽心机想要忘记的事情真的就这么忘记了..|-----郭敬明监控初学者学习园地监控系统常用设备介绍①云台云台就是两个交流电组成的安装平台，可以水平和垂直的运动。

我们所说的云台区别于照相器材中的云台，照相器材的云台一般来说只是一个三脚架，只能通过手来调节方位；而监控系统所说的云台是通过控制系统在远端可以控制其转动方向的。

云台有多种类型：按使用环境分为室内型和室外型，主要区别是室外型密封性能好，防水、防尘，负载大。

按安装方式分为侧装和吊装，即云台是安装在天花板上还是安装在墙壁上。

按外形分为普通型和球型，球型云台是把云台安置在一个半球形、球形防护罩中，除了防止灰尘干扰图像外，还隐蔽、美观、快速。

在挑选云台时要考虑安装环境、安装方式、工作电压、负载大小，也要考虑性能价格比和外型是否美观。

②支架如果摄像机只是固定监控某个位置不需要转动，那么只用摄像机支架就可以满足要求了。

普通摄像机支架安装简单，价格低廉，而且种类繁多。

普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。

室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中我们发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上……由于种种原因，现有的支架可能难以满足要求，需要另外加工或改进，这里就不再多说了。

③防护罩防护罩也是监控系统中最常用的设备之一，主要分为室内和室外两种。

室内防护罩主要区别是体积大小，外形是否美观，表面处理是否合格。

功能主要是防尘、防破坏。

室外防护罩密封性能一定要好，保证雨水不能进入防护罩内部侵蚀摄像机。

有的室外防护罩还带有排风扇、加热板、雨刮器，可以更好的保护设备。

当天气太热时，排风扇自动工作；太冷时加热板自动工作；当防护罩玻璃上有雨水时，可以通过控制系统启动雨刮器。

挑选防护罩时先看整体结构，安装孔越少越利于防水，再看内部线路是否便于联接，最后还要考虑外观、重量、安装座等等。

如何识别监控摄像头的分类
一、依摄像机分辨率划分
(1)影像像素在25万像素（pixel）左右、彩色分辨率为330线、黑白分辨率400线左右的低档型。

(2)影像像素在25万~38万之间、彩色分辨率为420线、黑白分辨率在500线上下的中档型
(3)影像在38万点以上、彩色分辨率大于或等于480线、黑白分辨率，600线以上的高分辨率。

二、依成像色彩划分
(1)彩色摄像机：适用于景物细部辨别，如辨别衣着或景物的颜色。

因有颜色而使信息量增大，信息量一般认为是黑白摄像机的10倍。

(2)黑白摄像机：是用于光线不足地区及夜间无法安装照明设备的地区，在仅监视景物的位置或移动时，可选用分辨率通常高于彩色摄像机的黑白摄像机。

三、按摄像元件的CCD靶面的大小划分
(1)1in靶面尺寸为宽12.7mmX高9.6mm,对角线16mm
(2)2/3in靶面尺寸为宽8.8mmX高6.6mm,对角线11mm
(3)1/2in靶面尺寸为宽6.4mmX高4.8mm,对角线8mm
(4)1/3in靶面尺寸为宽4.8mmX高3.6mm,对角线6mm
(5)1/4in靶面尺寸为宽3.2mmX高2.4mm,对角线4mm
(6)1/5in正在开发之中，尚未推出正式产品
四、依摄像机灵敏度划分
(1)普通型：正常工作所需照度为1~3 LUX(勒克斯)
(2)月光型：正常工作所需照度为0.1 LUX左右
(3)星光型：正常工作所需照度为0.01 LUX以下
(4)红外照明型：原则上可以为零照度，采用红外光源成像。

一、闭路监控系统组成典型的电视监控系统主要由前端设备和后端设备这两大部分组成.其中后端设备可进一步分为中心控制设备和分控制设备。

前、后端设备有多种构成方式，它们之间的联系（也可称作传输系统）可通过电缆、光纤或微波等多种方式来实现。

电视监控系统由摄像机部分（有时还有麦克）、传输部分、控制部分以及显示和记录部分四大块组成。

在每一部分中,又含有更加具体的设备或部件。

1. 1 主要设备1。

1. 1 摄像部分摄像部分是电视监控系统的前沿部分,是整个系统的“眼睛”。

它布置在被监视场所的某一位置上，使其视场角能覆盖整个被监视的各个部位。

有时，被监视场所面积较大，为了节省摄像机所用的数量、简化传输系统及控制与显示系统，在摄像机上加装电动的（可遥控的）可变焦距（变倍)镜头，使摄像机所能观察的距离更远、更清楚;有时还把摄像机安装在电动云台上，通过控制台的控制，可以使云台带动摄像机进行水平和垂直方向的转动，从而使摄像机能覆盖的角度、面积更大。

总之,摄像机就像整个系统的眼睛一样,把它监视的内容变为图像信号，传送给控制中心的监视器上。

由于摄像部分是系统的最前端，并且被监视场所的情况是由它变成图像信号传送到控制中心的监视器上，所以从整个系统来讲，摄像部分是系统的原始信号源。

因此,摄像部分的好坏以及它产生的图像信号的质量将影响着整个系统的质量。

从系统噪声计算理论的角度来讲，影响系统噪声的最大因素是系统中的第一级的输出（在这里即为摄像机的图像信号输出)信号信噪比的情况.所以，认真选择和处理摄像部分是至关重要的。

如果摄像机输出的图像信号经过传输部分、控制部分之后到达监视器上，那么到达监视器上的图像信号信噪比将下降，这是由于传输及控制部分的线路、放大器、切换器、等又引入了噪声的缘故。

除了上述的有关讨论之外，对于摄像部分来说，在某些情况下，特别是在室外应用的情况下，为了防尘、防雨、抗高低温、抗腐蚀等，对摄像机及其镜头还应加装专门的防护罩，甚至对云台也要有相应的防护措施。

CCD监控摄像机的初步认识一、CCD摄像机的初步认识1. 什么是CCD摄像机？CCD是Charge Coupled Device(电荷耦合器件)的缩写，它是一种半导体成像器件，因而具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。

2. CCD摄像机的工作方式被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例的电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输出。

视频信号连接到监视器或电视机的视频输入端便可以看到与原始图像相同的视频图像。

3. 分辨率的选择评估摄像机分辨率的指标是水平分辨率，其单位为线对，即成像后可以分辨的黑白线对的数目。

常用的黑白摄像机的分辨率一般为380-600，彩色为330-480，其数值越大成像越清晰。

一般的监视场合，用400线左右的黑白摄像机就可以满足要求。

而对于医疗、图像处理等特殊场合，用600线的摄像机能得到更清晰的图像。

4. 成像灵敏度通常用最低环境照度要求来表明摄像机灵敏度，黑白摄像机的灵敏度大约是0.02-0.5Lux(勒克斯)，彩色摄像机多在1Lux以上。

0.1Lux的摄像机用于普通的监视场合；在夜间使用或环境光线较弱时，推荐使用0.02Lux的摄像机。

与近红外灯配合使用时，也必须使用低照度的摄像机。

另外摄像机的灵敏度还与镜头有关，0.97Lux/F0.75相当于2.5Lux/F1.2相当于3.4Lux/F1.参考环境照度：夏日阳光下 100000Lux，阴天室外 10000Lux，电视台演播室 1000Lux，距60W台灯60cm桌面 300Lux ，室内日光灯 100Lux，黄昏室内 10Lux，20cm处烛光10-15Lux ，夜间路灯 0.1Lux。

5. 电子快门电子快门的时间在1/50-1/100000秒之间，摄像机的电子快门一般设置为自动电子快门方式，可根据环境的亮暗自动调节快门时间，得到清晰的图像。

4种安防监控CCD宽动态摄像机性能比较传统CCD摄像机在采集一幅图像的过程中只对整个图像采样一次，因此必然会出现对整个图像中明亮的区域曝光过度、或较暗的区域欠曝光的现象。

而在安防监控摄像机的应用过程中，又经常会出现明暗反差较大或逆光的场景。

出于安全考虑，CCD摄像机被安装在需要监控的室内外，由于在同一位置往往会面临多种照明条件，很多地方照明条件分为日光和人工照明的混合光，并在不同时段下出现明暗反差非常大、背光等情况，如在银行储蓄所、重要场所出入口等。

因为从窗外射入的强光和从天花板上的荧光灯照射的柔和光线都可能对当时室内外景象的捕获造成困难，不能同时将反差很大的室内外场景清晰地拍摄下来。

所拍摄图像会出现背景过亮前景过暗，或背景清晰前景过暗及前景适合背景过亮的情况。

最早的解决方法，一般会采用背光补偿技术或在室内外放置两台摄像机来适应较大的光线反差，但效果不是非常理想，从而诞生了宽动态技术。

在安防监控领域，所谓摄像机宽动态，即WDR(Wide Dynamic Range)，实际上是指摄像机同时可以看清楚图像最亮与最暗部分的照度比值。

因此，宽动态摄像机的动态范围，就是表示摄像机对图像的最“暗”和最“亮”的调整范围。

摄像机的动态范围越大，图像所表现的图层就越丰富、清晰，当然图像的色彩空间就更广，也就是宽动态摄像机适应逆光环境的能力也更大。

宽动态技术从1977年松下首推第一代宽动态摄像机至今，在安防监控领域一次又一次的技术改革，带动了安防产业的飞速发展。

1999～2002年，松下推出了第二代宽动态摄像机，其动态范围可以比普通摄像机高出80倍。

它通过增强的数字处理技术提取两幅画面中图像质量较好的部分加以合成，来得到清晰的画面。

这时图像的噪点小，可以编程设置；但对DSP性能要求高，色彩还原差，对移动目标效果还不是很理想。

2003～2008年，以松下为代表的厂商率先推出了第三代超级动态摄像机。

该类摄像机采用了基于每个像素的160倍动态范围技术，双速CCD输出信号的动态范围增大，DSP中采用“不分区域的(基于每个像素的)自然对比度图像校正”技术，能根据各像素输入信号电平，实现图像的灰度优化。

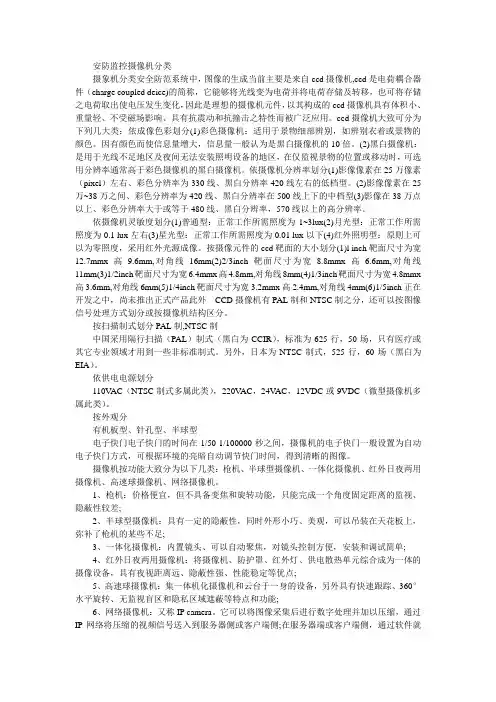

安防监控摄像机分类摄象机分类安全防范系统中，图像的生成当前主要是来自ccd摄像机,ccd是电荷耦合器件（charge coupled deice)的简称，它能够将光线变为电荷并将电荷存储及转移，也可将存储之电荷取出使电压发生变化，因此是理想的摄像机元件，以其构成的ccd摄像机具有体积小、重量轻、不受磁场影响、具有抗震动和抗撞击之特性而被广泛应用。

ccd摄像机大致可分为下列几大类：依成像色彩划分(1)彩色摄像机：适用于景物细部辨别，如辨别衣着或景物的颜色。

因有颜色而使信息量增大，信息量一般认为是黑白摄像机的10倍。

(2)黑白摄像机：是用于光线不足地区及夜间无法安装照明设备的地区，在仅监视景物的位置或移动时，可选用分辨率通常高于彩色摄像机的黑白摄像机。

依摄像机分辨率划分(1)影像像素在25万像素（pixel）左右、彩色分辨率为330线、黑白分辨率420线左右的低档型。

(2)影像像素在25万~38万之间、彩色分辨率为420线、黑白分辨率在500线上下的中档型(3)影像在38万点以上、彩色分辨率大于或等于480线、黑白分辨率，570线以上的高分辨率。

依摄像机灵敏度划分(1)普通型：正常工作所需照度为1~3lux(2)月光型：正常工作所需照度为0.1 lux左右(3)星光型：正常工作所需照度为0.01 lux以下(4)红外照明型：原则上可以为零照度，采用红外光源成像。

按摄像元件的ccd靶面的大小划分(1)l inch靶面尺寸为宽12.7mmx高9.6mm,对角线16mm(2)2/3inch靶面尺寸为宽8.8mmx高 6.6mm,对角线11mm(3)1/2inch靶面尺寸为宽6.4mmx高4.8mm,对角线8mm(4)1/3inch靶面尺寸为宽4.8mmx 高3.6mm,对角线6mm(5)1/4inch靶面尺寸为宽3.2mmx高2.4mm,对角线4mm(6)1/5inch正在开发之中，尚未推出正式产品此外CCD摄像机有PAL制和NTSC制之分，还可以按图像信号处理方式划分或按摄像机结构区分。

安防监控摄像机分类】摄象机分类安全防范系统中，图像的生成当前主要是来自 ccd 摄像机 ,cc d 是电荷耦合器件（ charge coupled deice) 的简称，它能够将光线变为电荷并将电荷存储及转移，也可将存储之电荷取出使电压发生变化，因此是理想的摄像机元件，以其构成的 ccd 摄像机具有体积小、重量轻、不受磁场影响、具有抗震动和抗撞击之特性而被广泛应用。

ccd 摄像机大致可分为下列几大类：依成像色彩划分(1) 彩色摄像机：适用于景物细部辨别，如辨别衣着或景物的颜色。

因有颜色而使信息量增大，信息量一般认为是黑白摄像机的 10 倍。

(2) 黑白摄像机：是用于光线不足地区及夜间无法安装照明设备的地区，在仅监视景物的位置或移动时，可选用分辨率通常高于彩色摄像机的黑白摄像机。

依摄像机分辨率划分(1) 影像像素在 25 万像素（ pixel ）左右、彩色分辨率为 330 线、黑白分辨率 420 线左右的低档型。

(2) 影像像素在 25 万 ~38 万之间、彩色分辨率为 420 线、黑白分辨率在 500 线上下的中档型(3) 影像在 38 万点以上、彩色分辨率大于或等于 480 线、黑白分辨率， 5 70 线以上的高分辨率。

依摄像机灵敏度划分(1) 普通型：正常工作所需照度为 1~3lux(2) 月光型：正常工作所需照度为 0.1 lux 左右(3) 星光型：正常工作所需照度为 0.01 lux 以下(4) 红外照明型：原则上可以为零照度，采用红外光源成像。

按摄像元件的 c cd 靶面的大小划分(1)l inch 靶面尺寸为宽 12.7mmx 高 9.6mm , 对角线 16mm(2)2/3inch 靶面尺寸为宽 8.8mmx 高 6.6mm , 对角线 11mm(3)1/2inch 靶面尺寸为宽 6.4mmx 高 4.8mm , 对角线 8mm(4)1/3inch 靶面尺寸为宽 4.8mmx 高 3.6mm , 对角线 6mm(5)1/4inch 靶面尺寸为宽 3.2mmx 高 2.4mm , 对角线 4mm(6)1/5inch 正在开发之中，尚未推出正式产品此外CCD 摄像机有 PAL 制和 NTSC 制之分，还可以按图像信号处理方式划分或按摄像机结构区分。

安防监控《从⼊门到精通技术学习》监控初学者学习园地监控系统常⽤设备介绍①云台云台就是两个交流电组成的安装平台，可以⽔平和垂直的运动。

我们所说的云台区别于照相器材中的云台，照相器材的云台⼀般来说只是⼀个三脚架，只能通过⼿来调节⽅位；⽽监控系统所说的云台是通过控制系统在远端可以控制其转动⽅向的。

云台有多种类型：按使⽤环境分为室内型和室外型，主要区别是室外型密封性能好，防⽔、防尘，负载⼤。

按安装⽅式分为侧装和吊装，即云台是安装在天花板上还是安装在墙壁上。

按外形分为普通型和球型，球型云台是把云台安置在⼀个半球形、球形防护罩中，除了防⽌灰尘⼲扰图像外，还隐蔽、美观、快速。

在挑选云台时要考虑安装环境、安装⽅式、⼯作电压、负载⼤⼩，也要考虑性能价格⽐和外型是否美观。

②⽀架如果摄像机只是固定监控某个位置不需要转动，那么只⽤摄像机⽀架就可以满⾜要求了。

普通摄像机⽀架安装简单，价格低廉，⽽且种类繁多。

普通⽀架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。

室外⽀架主要考虑负载能⼒是否合乎要求，再有就是安装位置，因为从实践中我们发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的⽴于塔吊上，有的安装在铁架上……由于种种原因，现有的⽀架可能难以满⾜要求，需要另外加⼯或改进，这⾥就不再多说了。

③防护罩防护罩也是监控系统中最常⽤的设备之⼀，主要分为室内和室外两种。

室内防护罩主要区别是体积⼤⼩，外形是否美观，表⾯处理是否合格。

功能主要是防尘、防破坏。

室外防护罩密封性能⼀定要好，保证⾬⽔不能进⼊防护罩内部侵蚀摄像机。

有的室外防护罩还带有排风扇、加热板、⾬刮器，可以更好的保护设备。

当天⽓太热时，排风扇⾃动⼯作；太冷时加热板⾃动⼯作；当防护罩玻璃上有⾬⽔时，可以通过控制系统启动⾬刮器。

挑选防护罩时先看整体结构，安装孔越少越利于防⽔，再看内部线路是否便于联接，最后还要考虑外观、重量、安装座等等。

④监视器监视器是监控系统的标准输出，有了监视器我们才能观看前端送过来的图像。
