IMM国际煤机集团郑州四维设计研究院内部培训2009年12月16日焊缝符号的表示方法一、焊缝符号1.基本符号－是用来表示焊缝横截面形状的符号（如角焊缝、坡口焊等）2.辅助符号－是用来表示焊缝表面形状特征的符号（如坡口焊符号上加一水平线表示焊平等）3.补充符号－是用来补充说明焊缝的某些特征的符号（三面焊符号、周围焊符号等）1.常用的基本符号（见表一）1.1角焊缝1.1.1基本符号1.1.2焊缝型式1.1.3标注方法1.2 V形焊缝（双边坡口焊）1.2.1基本符号1.1.2焊缝型式1.1.3标注方法1.3单边V形焊缝（单边坡口焊）1.3.1基本符号1.3.2焊缝型式1.3.3标注方法按照设液压支架设计规范11.1.17，“外露焊缝尽量不留缺口”的原则如：顶梁中的横筋和主筋一样高时筋板就要倒角（能用标准板时用B2或B3）1.4带钝边J形焊缝1.3.1基本符号1.3.2焊缝型式1.3.3标注方法1.5塞焊缝或槽焊缝1.5.1基本符号1.5.2焊缝型式1.5.3标注方法表一：常用的基本符号2.辅助符号-是用来表示焊缝表面形状特征的符号（见表二）平面符号、凹面符号、凸面符号表二：辅助符号3.补充符号――是用来补充说明焊缝的某些特征的符号（见表三）如周围焊，三面焊，现场焊等表三：补充符号二|、符号在图样上的位置1、基本要求完整的焊缝表示方法除了上述基本符号、辅助符号、补充符号外，还包括指引线，一些尺寸符号及数据。
指引线一般由带有箭头的指引线（简称箭头线）和两条基准线（一条为实线，一条为虚线）两部分组成。
（见图1）。
图1：指引线2箭头线和接头的关系（见图2）2.1接头的箭头侧2.2接头的非箭头侧3.箭头线的位置箭头线相对焊缝的位置一般没有特殊要求，但是在标注V、J形焊缝时，箭头线应指向带有坡口一侧的工件。
见图3（a）必要时，允许箭头线弯折一次见图3（b）。
4.基准线的位置（见图4）基准线的虚线可以画在基准线的实线下侧，也可以画在实线的上侧。

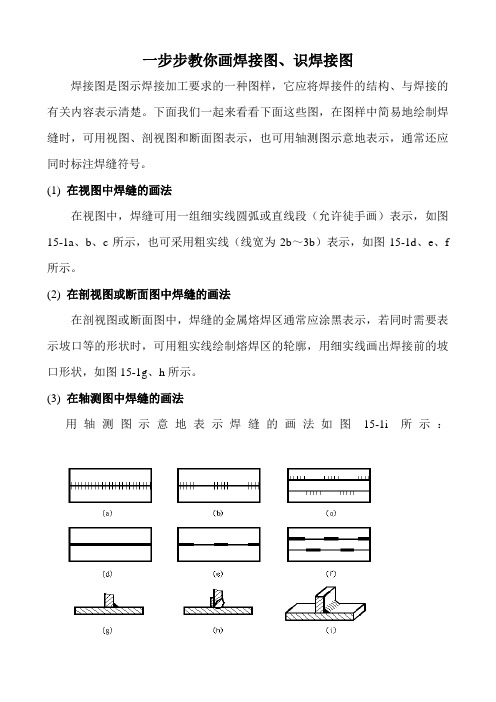

一步步教你画焊接图、识焊接图焊接图是图示焊接加工要求的一种图样，它应将焊接件的结构、与焊接的有关内容表示清楚。
下面我们一起来看看下面这些图，在图样中简易地绘制焊缝时，可用视图、剖视图和断面图表示，也可用轴测图示意地表示，通常还应同时标注焊缝符号。
(1) 在视图中焊缝的画法在视图中，焊缝可用一组细实线圆弧或直线段（允许徒手画）表示，如图15-1a、b、c所示，也可采用粗实线（线宽为2b～3b）表示，如图15-1d、e、f 所示。
(2) 在剖视图或断面图中焊缝的画法在剖视图或断面图中，焊缝的金属熔焊区通常应涂黑表示，若同时需要表示坡口等的形状时，可用粗实线绘制熔焊区的轮廓，用细实线画出焊接前的坡口形状，如图15-1g、h所示。
(3) 在轴测图中焊缝的画法用轴测图示意地表示焊缝的画法如图15-1i所示：图15-1 焊缝的画法常见的焊接接头型式有：对接、搭接和T形接等。
焊缝又有对接焊缝、点焊缝和角焊缝等，如图15-2所示。
图15-2 常见的焊缝和焊接接头型式为了简化图样上焊缝的表示方法，一般应采用焊缝符号表示。
焊缝符号一般由基本符号和指引线组成。
必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。
(1) 基本符号基本符号是表示焊缝横剖面形状的符号，它采用近似于焊缝横剖面形状的符号表示，如表15-1所示。
基本符号采用实线绘制（线宽约为0.7b）。
表15-1 基本符号(2) 辅助符号辅助符号是表示焊缝表面形状特征的符号，线宽要求同基本符号，见表15-2。
不需确切地说明焊缝的表面形状时，可以不用辅助符号。
表15-２辅助符号(3) 补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表15-3。
表15-３补充符号(4) 尺寸符号基本符号必要时可附带有尺寸符号及数据，这些尺寸符号见表15-4 a、b。
表15-４尺寸符号(1) 箭头线的位置箭头线相对焊缝的位置一般没有特殊要求，可以指在焊缝的正面或反面。
但在标注单边V形焊缝、带钝边的单边V形焊缝、带钝边J形焊缝时，箭头线应指向带有坡口一侧的工件，如图15-4所示。

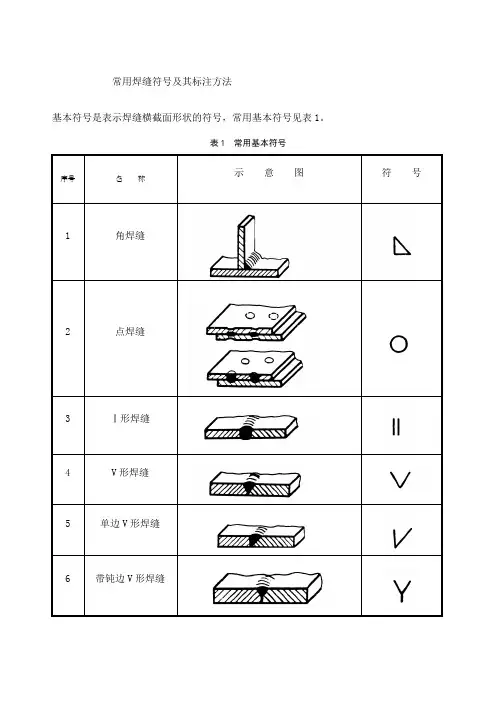

常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝表1（完）常用基本符号序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。
4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。
4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。

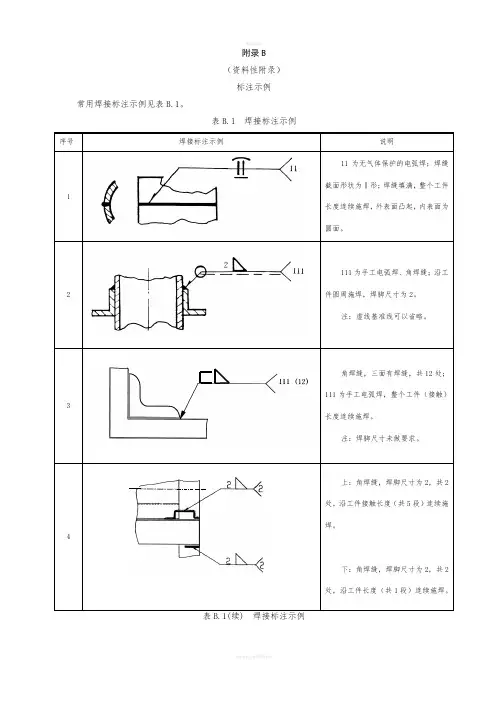

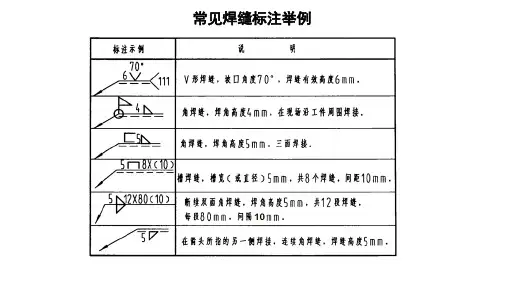

附录B（资料性附录）标注示例常用焊接标注示例见表B.1。
表B.1 焊接标注示例序号焊接标注示例说明111为无气体保护的电弧焊；焊缝截面形状为Ⅰ形；焊缝填满，整个工件长度连续施焊，外表面凸起，内表面为圆面。
2111为手工电弧焊、角焊缝；沿工件圆周施焊，焊脚尺寸为2。
注：虚线基准线可以省略。
3角焊缝，三面有焊缝，共12处；111为手工电弧焊，整个工件（接触）长度连续施焊。
注：焊脚尺寸未做要求。
4上：角焊缝，焊脚尺寸为2，共2处，沿工件接触长度（共5段）连续施焊。
下：角焊缝，焊脚尺寸为2，共2处，沿工件长度（共1段）连续施焊。
序号焊接标注示例说明5上：焊缝截面形状为单边喇叭形，焊脚尺寸为8，整个工件长度连续施焊。
下：角焊缝，焊脚尺寸为3，三面有焊缝，整个工件长度连续施焊。
6 5 35×50 （30）双面角焊缝，对称交错，焊脚尺寸为5，焊缝段数为35，焊缝长度为50，焊缝间隔为30。
7135为CO2气体保护焊（MAG焊）。
焊缝截面形状为单边喇叭形，焊缝对称，焊脚尺寸为10，整个工件长度连续施焊，外表面为平面。
8135为CO2气体保护焊（MAG焊）。
焊缝截面形状为V形，焊缝厚度为3，外表面为凸形，沿工件圆周施焊。
9111为手工电弧焊，焊缝截面形状为V形，整个工件长度连续施焊。
注：焊缝在非箭头侧表B.1(续) 焊接标注示例序号焊接标注示例说明10焊缝截面形状为圆柱形塞焊，塞焊直径为5，沿Фd圆周均布4个。
1121为电阻点焊，焊点中心在两工件的接触面上，焊点直径为6，每排12个焊点，共4排（左右各两排），左右对称（沿汽车前进方向），焊点均布。
12点焊缝，焊点中心偏离两工件接触面位置(基本符号位置与偏离方向一致）。
点焊直径为5，共8点，点距、行距均为35。
注：点焊缝符号已明确焊接方法，可不标注焊接方法代号。
1321为电阻点焊（在不至于引起误解时，可省略尾部标注）；焊点中心在两工件的接触面上；焊点直径为5，共4点，沿Фd圆周均布。
常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。
表1 常用基本符号示意图符号序号名称1角焊缝2点焊缝3Ⅰ形焊缝4V形焊缝5单边V形焊缝6带钝边V形焊缝缝焊缝7表1（完）常用基本符号序号名称示意图符号8塞焊缝或槽焊缝9封底焊缝10喇叭形焊缝11单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。
4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号序号名称示意图符号标注示例说明1平面符号平面V形对接焊缝一般通过加工保证2凹面符号凹面角焊缝3凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。
4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。
4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。
表3 补充符号序号名称示意图符号标注示例说明1带垫板符号 V形对接焊缝，底面有垫板2三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3周围焊缝符号沿工件周围施角焊缝4尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。
表4 焊缝尺寸符号序号名称示意图符号标注示例说明1焊脚尺寸K 角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
4.4.3塞焊缝、槽焊缝带有斜边时，应该标注孔底部的尺寸。
5 焊接符号在图样上的表示及其标注完整的焊接标注除了上述基本符号、辅助符号、补充符号、尺寸符号及数据以外，还包括指引线及必要的说明。
类似结构“”：焊缝基本符号，表示无钝边的单斜边坡口；
“10”：焊缝尺寸符号，表示坡口深度；
“—”：焊缝辅助符号，表示焊缝表面平齐（一般通过加工）；
“类似结构”：焊缝补充符号，表示相同结构采用相同的焊缝。
待焊部位为无钝边的单斜边坡口，坡口深10mm，焊后要求焊缝表面平齐（通过加
工或打磨），相同结构采用相同的焊缝。
焊缝形式标准图样组对要求施焊前状态图片施焊前工艺准备施焊后状态图片执行工艺规程
板—板
对接焊缝不戴垫板
戴垫板1.组焊前将焊接坡口区及距焊缝边缘
30mm范围内的油污.铁锈.氧化渣.
毛刺.漆.水渍清理于净,表面露出金
属光泽,无缺陷。
2.按工艺要求用机械加工或手工气割
方式开出坡口，将坡口周围打磨光
滑。
1．平焊
SJ-WPS-FCAW-00-05
2．立焊
SJ-WPS-FCAW-00-06
3. 施焊前应检查坡口的尺寸是否符合
设计要求，同时须控制组对公差，角焊缝和不戴垫板的对接焊缝组对间隙为0～2mm，戴垫板的对接焊缝组对间隙
为R2
（R为图纸设计尺寸）。
角焊缝1．平焊
SJ-WPS-FCAW-02-11 2．立焊
SJ-WPS-FCAW-02-12
管—板角焊缝
SJ-WPS-FCAW-02-18。
常用焊缝符号及其标注方法1.焊缝符号的种类：常用的焊缝符号包括长焊缝、短焊缝、T型焊缝、角焊缝、对接焊缝、对角焊缝、搭接焊缝、角胸焊缝等。
这些焊缝符号通常用于表示不同形状和位置的焊缝。
2.焊缝符号的标注方法：常用的标注方法包括使用箭头、线条和文字来表示焊缝的形状和位置。
具体标注方法如下：(1)长焊缝：使用一根带箭头的直线来表示。
箭头指向焊接的位置，并在箭头上注明焊缝的尺寸。
(2)短焊缝：使用一根带箭头的斜线来表示。
箭头指向焊缝的位置，并在箭头上注明焊缝的尺寸。
(3)T型焊缝：使用一根带箭头的直线和一根竖线组合来表示。
直线表示焊缝的位置和尺寸，竖线表示搭接部分的位置。
(4)角焊缝：使用两根带箭头的直线和一个竖线组合来表示。
两根直线分别表示焊缝的位置和尺寸，竖线表示角焊缝的位置。
(5)对接焊缝：使用两根带箭头的直线和一根横线来表示。
两根直线分别表示焊缝的位置和尺寸，横线表示对接面的位置。
除了上述的基本标注方法外，还可以根据需要进行补充标注，如标明焊缝的深度、符号的大小和比例等。
3.焊缝符号的标尺：为了使焊缝符号能够清晰可见并符合设计要求，通常需要根据工程图纸的比例绘制符号标尺。
标尺可以使用标准尺寸或特定比例来表示焊缝的大小和尺寸。
4.焊缝符号的位置：焊缝符号应该清晰可见，并在工程图纸上与相关标注和尺寸配合使用。
通常，焊缝符号应该位于焊缝的起始端，并在焊缝附近的合适位置进行标注。
总结：在工程设计和制图中，焊缝符号的正确标注是确保焊接质量和工艺正确的重要保证。
通过使用合适的焊缝符号和标注方法，可以准确传达设计要求，指导焊接工作，并提高焊接质量。
因此，对于工程设计人员和焊接工人来说，熟悉常用的焊缝符号及其标注方法是非常重要的。
焊接符号标注示例焊接是一种常见的金属连接工艺，广泛应用于制造业和建筑工程等领域。
为了确保焊接质量和安全性，焊接符号标注成为必不可少的一项技术。
本文将以示例的形式，介绍常见的焊接符号标注及其含义。
1. 焊缝形式标注焊缝形式标注用于表明焊缝的形状和种类，常见的焊缝形式标注包括V型焊缝、角焊缝和对接焊缝等。
V型焊缝标注：示例：V型焊缝含义：焊缝呈V形状，两片金属材料通过折角连接在一起。
角焊缝标注：示例：角焊缝含义：焊缝呈角形状，两片金属材料通过角度连接在一起。
对接焊缝标注：示例：对接焊缝含义：两片金属材料的边缘通过焊接连接在一起，形成一条直线状的焊缝。
2. 焊缝尺寸标注焊缝尺寸标注用于表明焊缝的尺寸要求，常见的焊缝尺寸标注包括焊缝宽度、焊缝深度和焊缝高度等。
焊缝宽度标注：示例：a=6mm含义：焊缝的宽度为6毫米。
焊缝深度标注：示例：h=8mm含义：焊缝的深度为8毫米。
焊缝高度标注：示例：H=10mm含义：焊缝的高度为10毫米。
3. 焊缝形状标注焊缝形状标注用于表明焊缝的形状特征，常见的焊缝形状标注包括U型焊缝、J型焊缝和F型焊缝等。
U型焊缝标注：示例：U型焊缝含义：焊缝呈U形状，两片金属材料通过U形连接在一起。
J型焊缝标注：示例：J型焊缝含义：焊缝呈J形状，两片金属材料通过J形连接在一起。
F型焊缝标注：示例：F型焊缝含义：焊缝呈F形状，两片金属材料通过F形连接在一起。
4. 焊缝加工方法标注焊缝加工方法标注用于表明焊接时所采用的具体焊接方法，常见的焊缝加工方法标注包括手工焊、自动焊和气焊等。
手工焊标注：示例：手工焊含义：焊接过程中操作人员手持焊枪进行焊接。
自动焊标注：示例：自动焊含义：焊接过程中采用自动化设备进行焊接。
气焊标注：示例：气焊含义：焊接过程中采用气炉等气焊设备进行焊接。
通过以上示例，我们可以清晰了解焊接符号标注的常见形式和含义。
在实际工作中，正确理解和应用焊接符号标注对于确保焊接质量和安全性至关重要。
常用焊缝符及其标注方法全焊缝符号是指对焊接过程中产生的焊缝进行标记和表示的一种方法，常用的焊缝符号主要有直缝、搭接缝、角焊缝、对焊缝和环焊缝等。
下面将对常用焊缝符号及其标注方法进行详细介绍。
1.直缝焊缝符号：直缝焊缝符号表示两个零件通过直缝焊接的连接方式。
标注时通常使用一条直线表示焊缝，并在焊缝上方加上符号"W"表示焊接方法，下方加上符号"XX"表示焊缝尺寸。
例如，一个直缝焊缝符号为直线上方加"W"，下方加"6"，表示使用焊接方法W，焊缝尺寸为6mm。
2.搭接焊缝符号：搭接焊缝符号表示通过将两个零件搭接在一起，然后进行焊接的连接方式。
标注时使用一条横线表示焊缝，而且焊缝上方和下方都需要进行标注。
上方标注加上符号"W"表示焊接方法，下方标注加上符号"XY"表示焊缝尺寸。
例如，一个搭接焊缝符号为横线上方加"W"，下方加"8X10"，表示使用焊接方法W，焊缝尺寸为8mm（横向）和10mm（纵向）。
3.角焊缝符号：角焊缝符号表示通过将两个零件以角度焊接在一起的连接方式。
标注时使用一个三角形表示焊缝，并在三角形上方加上符号"W"表示焊接方法，下方加上符号"ZZ"表示焊缝尺寸。
例如，一个角焊缝符号为三角形上方加"W"，下方加"8"，表示使用焊接方法W，焊缝尺寸为8mm。
4.对焊缝符号：对焊缝符号表示通过将两个零件对接在一起进行焊接的连接方式。
标注时使用两条平行线表示焊缝，并在焊缝上方加上符号"W"表示焊接方法，下方加上符号"AB"表示焊缝尺寸。
例如，一个对焊缝符号为两条平行线上方加"W"，下方加"4X6"，表示使用焊接方法W，焊缝尺寸为4mm（横向）和6mm（纵向）。
