3.3 角焊缝的构造和计算3.3.1 角焊缝的形式和强度角焊缝按其与作用力的关系可分为:正面角焊缝、侧面角焊缝、斜焊缝;正面角焊缝:焊缝长度方向与作用力垂直;侧面角焊缝:焊缝长度方向与作用力平行。
按其截面形式分:直角角焊缝(图3.10)、斜角角焊缝(图3.11)。
直角角焊缝通常焊成表面微凸的等腰直角三角形截面[图3.10(a)]。
在直接承受动力荷载的结构中,为了减少应力集中,提高构件的抗疲劳强度,侧面角焊缝以凹形为最好。
但手工焊成凹形极为费事,因此采用手工焊时,焊缝做成直线性较为合适[图3.10(a)]。
当用自动焊时,由于电流较大,金属熔化速度快、熔深大,焊缝金属冷却后的收缩自然形成凹形表面[图3.10(c)]。
为此规定在直接承受动力荷载的结构(如吊车梁)中,侧面角焊缝做成凹形或直线形均可。
对正面角焊缝,因其刚度较大,受动力荷载时应焊成平坡式[图3.10(b)],直角边的比例通常为1:1.5(长边顺内力方向)。
两焊脚边的夹角α>90°或α<90°的焊缝称为斜角角焊缝,斜角角焊缝常用于钢漏斗和钢管结构中。
对于夹角α>135°或α<60°的斜角角焊缝,除钢管结构外,不宜用作受力焊缝。
大量试验结果表明:侧面角焊缝(图3.12)主要承受剪应力,塑性较好,弹性模量低(E=0.7×105~1×105N/mm2),强度也较低。
由于传力线通过侧面角焊缝时产生弯折,因而应力沿焊缝长度方向的分布不均匀,呈两端大中间小的状态,焊缝越长,应力分布不均匀性越显著。
但在在接近塑性工作阶段时,产生应力重分布,可使应力分布的不均匀现象渐趋缓和。
即分布不均匀,且不均匀程度随的增大而增加,破坏常在两端开始,再出现裂纹后很快沿焊缝有效截面迅速断裂正面角焊缝(图3.13)受力复杂,截面中的各面均存在正应力和剪应力。
由于传力时力线弯折,并且焊根处正好是两焊件接触面的端部,相当于裂缝的尖端,故焊根处存在着很严重的应力集中。
3.3 角焊缝的构造和计算角焊缝的形式和强度角焊缝按其与作用力的关系可分为:正面角焊缝、侧面角焊缝、斜焊缝;正面角焊缝:焊缝长度方向与作用力垂直;侧面角焊缝:焊缝长度方向与作用力平行。
按其截面形式分:直角角焊缝(图3.10)、斜角角焊缝(图3.11)。
直角角焊缝通常焊成表面微凸的等腰直角三角形截面[图3.10(a)]。
在直接承受动力荷载的结构中,为了减少应力集中,提高构件的抗疲劳强度,侧面角焊缝以凹形为最好。
但手工焊成凹形极为费事,因此采用手工焊时,焊缝做成直线性较为合适[图3.10(a)]。
当用自动焊时,由于电流较大,金属熔化速度快、熔深大,焊缝金属冷却后的收缩自然形成凹形表面[图3.10(c)]。
为此规定在直接承受动力荷载的结构(如吊车梁)中,侧面角焊缝做成凹形或直线形均可。
对正面角焊缝,因其刚度较大,受动力荷载时应焊成平坡式[图3.10(b)],直角边的比例通常为1:1.5(长边顺内力方向)。
两焊脚边的夹角α>90°或α<90°的焊缝称为斜角角焊缝,斜角角焊缝常用于钢漏斗和钢管结构中。
对于夹角α>135°或α<60°的斜角角焊缝,除钢管结构外,不宜用作受力焊缝。
大量试验结果表明:×105~1×105N/mm2),强度也较低。
由于传力线通过侧面角焊缝时产生弯折,因而应力沿焊缝长度方向的分布不均匀,呈两端大中间小的状态,焊缝越长,应力分布不均匀性越显著。
但在在接近塑性工作阶段时,产生应力重分布,可使应力分布的不均匀现象渐趋缓和。
即分布不均匀,且不均匀程度随的增大而增加,破坏常在两端开始,再出现裂纹后很快沿焊缝有效截面迅速断裂正面角焊缝(图3.13)受力复杂,截面中的各面均存在正应力和剪应力。
由于传力时力线弯折,并且焊根处正好是两焊件接触面的端部,相当于裂缝的尖端,故焊根处存在着很严重的应力集中。
与侧面角焊缝相比,正面角焊缝的刚度较大(弹性模量E≈×105 N/mm2),强度较高,但塑性变形要差些。
角焊缝及其计算型式及分类截面形式:普通型(等边凸形)、平坦型(不等边凹形)、凹面形两焊脚边夹角:直角角焊缝、斜角角焊缝、焊缝长度与作用方向 1.侧面角焊缝(侧缝)侧缝主要承受剪力,应力状态叫单纯,在弹性阶段,剪应力沿焊缝长度方向分布不均匀,两端大中间小,且焊缝越长越不均匀,但侧缝塑性好。
2.正面角焊缝(端缝)端缝连接中传力线有较大的弯折,应力状态较复杂,正面角焊缝沿焊缝长度方向分布比较均匀,但焊脚及有效厚度面上存在严重的应力集中现象,所以其破坏属于正应力和剪应力的综合破坏,但正面角焊缝的刚度较大,变形较小,塑性较差,性质较脆。
3.斜向角焊缝斜向角焊缝受力情况较复杂,其性能介于侧缝和端缝之间,常用于杆件倾斜相支的情况,也用在板件较宽,内力较大连接中。
4.周围角焊缝主要为了增加焊缝的长度和使焊缝遍及板件全宽,而把板件交搭处的所有交搭线尽可能多的加以焊接,成为开口或封闭的周围角焊缝。
构造及要求。
4.1.最小焊脚尺寸4.2.最大焊脚尺寸贴边处满足4.3.角焊缝最小长度4.4.侧面角焊缝最大计算长度4.5.板件端部仅有两条角焊缝时每条侧面角焊缝的计算长度4.6.搭接连接中搭接长度应满足而且不宜采用一条正面角焊缝来传力。
4.7.在次要构件和焊缝连接中,允许采用断续角焊缝,各段间距满足以保证整体受力。

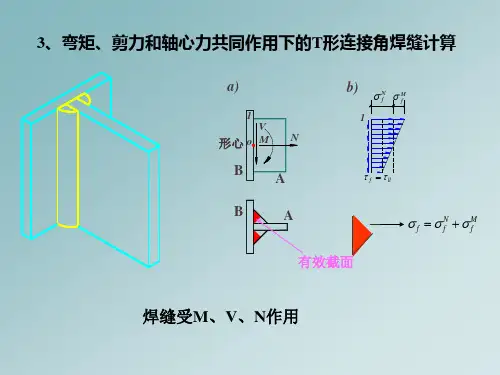

角焊缝连接计算基本计算公式轴心作用下的角焊缝计算轴心作用下角钢的角焊缝计算弯矩,剪力和轴心力共同作用下角焊缝计算(T形接头)弯矩,剪力和轴心力共同作用下角焊缝计算(搭接形接头)1. 端缝、侧缝在轴向力作用下的计算:(1)端缝——垂直于焊缝长度方向的应力;he ——角焊缝有效厚度;lw ——角焊缝计算长度,每条角焊缝取实际长度减10mm(每端减5mm);ffw ——角焊缝强度设计值;bf ——系数,对承受静力荷载和间接承受动力荷载的结构,bf =1.22,直接承受动力荷载bf =1.0。
(2)侧缝tf ——沿焊缝长度方向的剪应力。
几种常用焊接焊缝计算书常用焊缝计算书一、轴力、剪力作用下的角焊缝计算1.角焊缝强度计算角焊缝受力示意图如下:通过焊缝中心作用的轴向力为F=23kN,轴向力与焊缝长度方向的夹角为45°,垂直于焊缝方向的分力为N,平行于焊缝方向的分力为V。
角焊缝的焊脚尺寸为6mm,计算长度为100mm,有效截面面积为Af,正面角焊缝的强度设计增大系数βf取1.22.角焊缝的强度设计值fwt取160N/mm2,则根据公式计算得到焊缝强度ft为27.8158N/mm2,小于fwt,满足要求。
二、轴力作用下的角钢连接的角焊缝计算1.角焊缝强度计算角焊缝受力示意图如下:通过焊缝中心作用的轴向力为N=20kN,角焊缝的焊脚尺寸为6mm,角钢的肢宽为45mm。
角焊缝采用双不等肢短肢角钢三面围焊连接方式,角钢的肢背焊缝长度为90mm,肢尖焊缝长度为75mm。
正面角焊缝的强度设计增大系数βf取1.22,角焊缝的强度设计值fwt取160N/mm2.根据公式计算得到角钢肢宽分配荷载N3为36.8928kN,角钢肢背内力分配系数k1查表取0.75,角钢肢尖内力分配系数k2查表取0.25.角钢肢背承受的轴心力N1为0,角钢肢尖承受的轴心力N2为-10.9464kN,取0.经计算,角焊缝强度满足要求。
根据计算结果,角焊缝的强度满足要求。
具体来说,根据弯矩轴力剪力作用下的角焊缝计算,首先需要计算各条焊缝的强度。
针对第一条焊缝N1,其强度计算公式为ft1=0.7×hf×(lw1-10)×103,代入实际参数后得到结果为0N/mm2≤fwt=160N/mm2.同理,对于第二条焊缝N2,其强度计算公式为ft2=0.7×hf×(lw2-10)×103,代入实际参数后得到结果为0N/mm2≤fwt=160N/mm2.因此,可以得出结论:焊缝强度满足要求。
接下来,需要进行焊缝几何特征的计算。
角焊缝及其计算型式及分类截面形式:普通型(等边凸形)、平坦型(不等边凹形)、凹面形两焊脚边夹角: 直角角焊缝、斜角角焊缝、焊缝长度与作用方向1.侧面角焊缝(侧缝)侧缝主要承受剪力, 应力状态叫单纯, 在弹性阶段, 剪应力沿焊缝长度方向分布不均匀, 两端大中间小, 且焊缝越长越不均匀, 但侧缝塑性好。
2. 正面角焊缝(端缝)端缝连接中传力线有较大的弯折, 应力状态较复杂, 正面角焊缝沿焊缝长度方向分布比较均匀, 但焊脚及有效厚度面上存在严重的应力集中现象, 所以其破坏属于正应力和剪应力的综合破坏, 但正面角焊缝的刚度较大, 变形较小, 塑性较差, 性质较脆。
3. 斜向角焊缝斜向角焊缝受力情况较复杂, 其性能介于侧缝和端缝之间, 常用于杆件倾斜相支的情况, 也用在板件较宽, 内力较大连接中。
4. 周围角焊缝主要为了增加焊缝的长度和使焊缝遍及板件全宽, 而把板件交搭处的所有交搭线尽可能多的加以焊接, 成为开口或封闭的周围角焊缝。
构造及要求。
4.1.最小焊脚尺.4.2.最大焊脚尺.贴边处满.4.3.角焊缝最小长度4.4.侧面角焊缝最大计算长度4.5.板件端部仅有两条角焊缝时每条侧面角焊缝的计算长度4.6.搭接连接中搭接长度应满.而且不宜采用一条正面角焊缝来传力。
4.7.在次要构件和焊缝连接中,允许采用断续角焊缝,各段间距满足以保证整体受力。
角焊缝连接计算基本计算公式轴心作用下的角焊缝计算轴心作用下角钢的角焊缝计算弯矩,剪力和轴心力共同作用下角焊缝计算(T形接头)弯矩,剪力和轴心力共同作用下角焊缝计算(搭接形接头)1.端缝、侧缝在轴向力作用下的计算.(1)端缝...——垂直于焊缝长度方向的应力....h.——角焊缝有效厚度....l.——角焊缝计算长度,每条角焊缝取实际长度减10mm(每端减5mm).ff.——角焊缝强度设计值.b.——系数,对承受静力荷载和间接承受动力荷载的结构,b.=1.22,直接承受动力荷载b.=1.0。

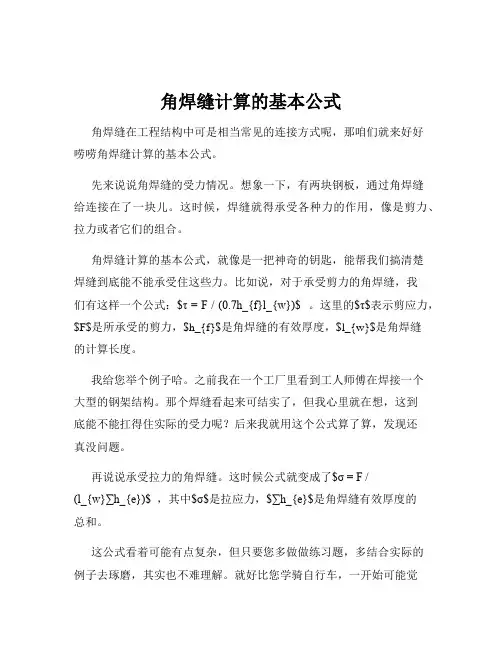

角焊缝计算的基本公式角焊缝在工程结构中可是相当常见的连接方式呢,那咱们就来好好唠唠角焊缝计算的基本公式。
先来说说角焊缝的受力情况。
想象一下,有两块钢板,通过角焊缝给连接在了一块儿。
这时候,焊缝就得承受各种力的作用,像是剪力、拉力或者它们的组合。
角焊缝计算的基本公式,就像是一把神奇的钥匙,能帮我们搞清楚焊缝到底能不能承受住这些力。
比如说,对于承受剪力的角焊缝,我们有这样一个公式:$τ = F / (0.7h_{f}l_{w})$ 。
这里的$τ$表示剪应力,$F$是所承受的剪力,$h_{f}$是角焊缝的有效厚度,$l_{w}$是角焊缝的计算长度。
我给您举个例子哈。
之前我在一个工厂里看到工人师傅在焊接一个大型的钢架结构。
那个焊缝看起来可结实了,但我心里就在想,这到底能不能扛得住实际的受力呢?后来我就用这个公式算了算,发现还真没问题。
再说说承受拉力的角焊缝。
这时候公式就变成了$σ = F /(l_{w}∑h_{e})$ ,其中$σ$是拉应力,$∑h_{e}$是角焊缝有效厚度的总和。
这公式看着可能有点复杂,但只要您多做做练习题,多结合实际的例子去琢磨,其实也不难理解。
就好比您学骑自行车,一开始可能觉得摇摇晃晃掌握不好平衡,但多练几次,突然就找到感觉了,能轻松驾驭。
在实际工程中,角焊缝往往不是单纯地承受一种力,可能是各种力的综合作用。
这时候就得综合考虑,把不同方向的力分解,然后分别计算,最后再进行合成。
这就像是解一个有点复杂的谜题,得一步步来,不能着急。
还有啊,角焊缝的尺寸也有讲究。
焊缝的长度、厚度等等,都得根据实际的受力情况和结构要求来确定。
不能太长也不能太短,太厚或者太薄也不行。
这就好比做衣服,尺寸得合适,大了小了都穿得不舒服。
总之,角焊缝计算的基本公式是我们在工程设计和施工中的重要工具。
掌握好了这些公式,咱们就能更好地保证结构的安全可靠,让那些通过角焊缝连接起来的构件稳稳地发挥作用。
希望您也能熟练运用这些公式,在工程的世界里游刃有余!。

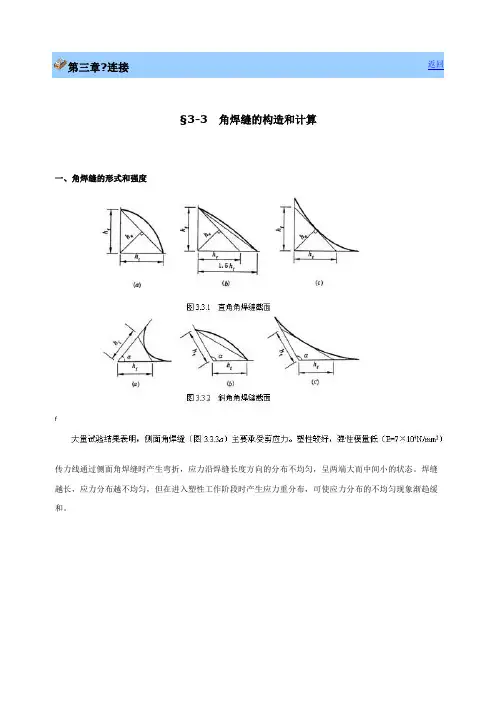

第三章?连接 返回§3-3 角焊缝的构造和计算一、角焊缝的形式和强度f传力线通过侧面角焊缝时产生弯折,应力沿焊缝长度方向的分布不均匀,呈两端大而中间小的状态。
焊缝越长,应力分布越不均匀,但在进入塑性工作阶段时产生应力重分布,可使应力分布的不均匀现象渐趋缓和。
二、角焊缝的构造要求1、最大焊脚尺寸为了避免烧穿较薄的焊件,减少焊接应力和焊接变形,角焊缝的焊脚尺寸不宜太大。
规范规定:除了直接焊接钢管结构的焊脚尺寸hf不宜大于支管壁厚的2倍之外,hf不宜大于较薄焊件厚度的1.2倍。
在板件边缘的角焊缝,当板件厚度t>6mm时,h f≤t;当t>6mm时,hf≤t-(1-2)mm;。
圆孔或槽孔内的角焊缝尺寸尚不宜大于圆孔直径或槽孔短径的1/3。
2、最小焊脚尺寸3、侧面角焊缝的最大计算长度侧面角焊缝的计算长度不宜大于60h f,当大于上述数值时,其超过部分在计算中不予考虑。
这是因为侧焊缝应力沿长度分布不均匀,两端较中间大,且焊缝越长差别越大。
当焊缝太长时,虽然仍有因塑性变形产生的内力重分布,但两端应力可首先达到强度极限而破坏。
若内力沿测面角焊缝全长分布时,比如焊接梁翼缘板与腹板的连接焊缝,计算长度可不受上述限制。
4、角焊缝的最小计算长度角焊缝的焊脚尺寸大而长度较小时,焊件的局部加热严重,焊缝起灭弧所引起的缺陷相距太近,以及焊缝中可能产生的其他缺陷,使焊缝不够可靠。
对搭接连接的侧面角焊缝而言,如果焊缝长度过小,由于力线弯折大,也会造成严重应力集中。
因此,为了使焊缝能够有一定的承载能力,根据使用经验,侧面角焊缝或正面角焊缝的计算长度均不得小于8h f和40mm,也就是说,其实际焊接长度应较前述数值还要大2h fw有关。
b为两侧焊缝的距离,l w为侧焊缝长度。
当b/l w>1时,连接的承载力随着b/l w比值的增大而明显下降。
这主要是因应力传递的过分弯折使构件中应力分布不均匀造成的。
为使连接强度不致过分降低,应使每条侧焊缝的长度不宜小于两侧面角焊缝之间的距离,即b/l w当角焊缝的两焊脚边夹角为90°时,称为直角角焊缝,即一般所指的角焊缝。
角焊缝的构造和计算一、角焊缝的构造(一)角焊缝的形式角焊缝按其长度方向和外力作用方向的关系可分为与力作用方向平行的侧面角焊缝,与力作用方向垂直的正面角焊缝(端焊缝)和与力作用方向成斜角的斜向角焊缝(图2-6)。
角焊缝按两焊脚边的夹角可分为直角角焊缝(图2-19a、b、c、d)和斜角角焊缝(图2-19e、f、g)两种。
直焊缝的受力性能较好,应用广泛;斜角角焊缝当两焊脚边夹角α大于135°或小于60°时,除钢管结构外,不宜用作受力焊缝。
图中h f称为角焊缝的焊脚尺寸。
各种角焊缝的焊脚尺寸h f均示于图2-19。
图2-19(b)的不等边角焊缝以较小焊脚尺寸为h f。
本节主要介绍直角角焊缝的构造、工作性能和计算方法。
图2-19 角焊缝的截面形式角焊缝按其截面形式可分为普通型(图2-19a)、平坦型(图2-19b)和凹面型(图2-19c)三种。
钢结构一般采用普通型截面,其两焊脚尺寸比例为1:1,近似于等腰直角三角形,但其力线弯折,应力集中严重,在焊缝根部形成高峰应力,使焊缝容易开裂。
因此对直接承受动力荷载的结构,为使传力平缓,正面角焊缝可改用两焊脚尺寸比例为1:的平坦型(长边顺内力方向),侧面角焊缝则宜采用比例为1:1的凹面型。
普通型角焊缝计算承载力时,按最小截面即α/2角处截面(直角角焊缝在45°角处截面)计算,该截面称为有效截面或计算截面。
其截面厚度称为计算厚度h e(图2-19a)。
直角角焊缝的计算厚度h e= h f,不计凸出部分的余高。
凹面型焊缝和平坦型焊缝的h f和h e,按图2-19(b)和图2-19(c)采用。
(二)角焊缝的构造要求1. 最小焊脚尺寸角焊缝的焊脚尺寸与焊件的厚度有关,当焊件较厚而焊脚又过小时,焊缝内部将因冷却过快而产生淬硬组织,容易使焊缝附近主体金属产生裂纹。
因此,角焊缝的最小焊脚尺寸h fmin (mm )应符合下式要求(图2-20a ):(2-12) 此处t max 为较厚焊件的厚度(mm )。
一、已知条件:
400mm 196mm 8mm 6mm 9m 1.5m 0.33kN/m 2B 1150mm 20kN
二、计算结果:
7.726005788kN.m 148800853.33mm 4744004.27mm 39.889863647N/mm 2310N/mm 22、角焊缝强度验算:6mm 150mm 1.2215.87302N/mm 2245.27N/mm 215.87302N/mm 2200N/mm 2
M=1.4*1.3*ω0*1.05*μz*B*(H+0.15)2/2=
女儿墙的弯矩风荷载高度变化系数μz :
柱距B :
女儿墙高度h :
基本风压ω0:
地面粗糙度:
每条焊缝的长度l w :焊缝承受的剪力V :
每条焊缝的长度l w :角焊缝抗拉、压和抗剪强度设计值f f w : 角焊缝强度校核:
σfS<=ffw
正面角焊缝强度增大系数βf τV = V/(2*0.7*hf*l w ) =σM =6*M/(2*0.7*h f *lw 2)= σfS =(τv 2+(σm/βf )2)^0.5 =女儿墙短柱截面惯性矩女儿墙短柱截面模量
女儿墙短柱截面强度校核:
焊角尺寸h f :
W=2*I 0/Hc=
钢材抗弯强度设计值f=
截面强度满足设计要求!
女儿墙计算(角焊缝连接)
角焊缝满足设计要求!σ<=f
σ=M/(W*λx)=
短柱截面高度Hc
短柱截面宽度Bc
短柱翼缘厚度t fc
短柱腹板厚度t wc
1、女儿墙截面强度验算:
I 0=(Bc*Hc 3-(Bc-t WC )*(Hc-2*t Fc )3)/12=。
