说明：打“*”号的题目有一定的难度。

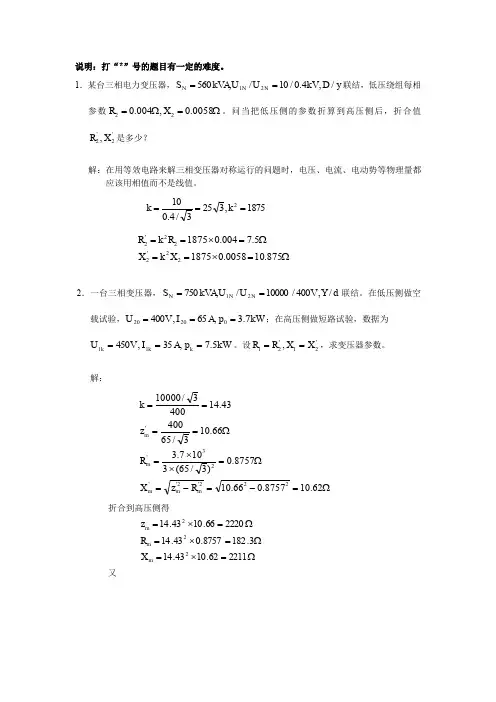

1．某台三相电力变压器，y D kV U U kVA S N N N /,4.0/10/,56021==联结，低压绕组每相 参数Ω=Ω=0058.0,004.022X R 。
问当把低压侧的参数折算到高压侧后，折合值'2'2,X R 是多少？解：在用等效电路来解三相变压器对称运行的问题时，电压、电流、电动势等物理量都应该用相值而不是线值。
1875,3253/4.0102===k kΩ=⨯==Ω=⨯==875.100058.018755.7004.0187522'222'2X k X R k R 2．一台三相变压器，d Y V U U kVA S N N N /,400/10000/,75021==联结。
在低压侧做空载试验，kW p A I V U 7.3,65,40002020===；在高压侧做短路试验，数据为kW p A I V U k k k 5.7,35,45011===。
设'21'21,X X R R ==，求变压器参数。
解：Ω=-=-=Ω=⨯⨯=Ω====62.108757.066.108757.0)3/65(3107.366.103/6540043.144003/10000222'2''23''m m m m m R z X R z k折合到高压侧得Ω=⨯=Ω=⨯=Ω=⨯=221162.1043.143.1828757.043.14222066.1043.14222m m m X R z 又Ω=⨯==Ω=⨯==Ω=-=Ω=⨯⨯=Ω==02.1041.25.0569.3137.75.0137.7041.2423.7041.2353105.7423.7353/450'21'212223R R X X X R z k k k3．根据下图所示的绕组联结图确定出联结组标号。
变压器典型练习题6（有答案）1．一理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V 的正弦交流电源上，如图所示。
设副线圈回路中电阻两端的电压为U ，原、副线圈回路中电阻消耗的功率的比值为k ，则（ ）A ．U =66V ，k =19B ．U =22V ，k =19C ．U =66V ，k =13D ．U =22V ，k =13 【答案】A 【知识点】变压器原理；变压器的应用【解析】【解答】设原、副线圈中的电流分别大小分别为I 1、I 2，则I 1I 2=n 2n 1=13，故k =I 12R I 22R =19设原线圈两端的电压为U 1，则U 1U =n 1n 2=31，故U 1=3U ，而原线圈上电阻分担的电压为U R =I 1R =n 2n 1I 2R =U 3，故13U +3U =220V ，解得：U=66 V ，故A 正确，BCD 错误； 故答案为：A 。
【分析】先根据理想变压器原、副线圈匝数与电流关系求得电流关系，再根据P =I 2R 计算原、副线圈回路中电阻消耗的功率的比值k ；根据理想变压器原、副线圈匝数与电压关系求得电压关系，根据欧姆定律求得原线圈电阻分得的电压，根据串并联知识求得副线圈回路中电阻两端的电压U 。
2．如图是手机无线充电器的模型，其工作原理与理想变压器相同，已知发射、接收线圈匝数比n 1：n 2=5：1，C ，D 端输出电流i =√2sin(2π×105t)(A)，则A 、B 端输入电流的（ ）A．频率为50kHz B．周期为2×10−5s C．有效值为0.2A D．最大值为√2A 【答案】C【知识点】变压器原理【解析】【解答】AB．变压器不改变周期和频率，所以周期为T=2πω=10−5s频率为f=1T=105Hz=100kHzAB不符合题意；CD．C，D端输出电流的最大值为√2A，由n1n2=I2mI1m可得A、B端输入电流的最大值为I1m=√25AA、B端输入电流的有效值为I1=1m√2=0.2AC符合题意，D不符合题意。
变压器习题集一、填空题：1.变压器工作原理的基础是定律。
2.变压器二次绕组的额定电压是指变压器一次绕组加，二次绕组的电压。
3.在变压器中，同时和一次绕组、二次绕组相交链的磁通称为，仅和一侧绕组交链的磁通称为4.变压器磁场中的磁通按照性质和作用的不同，分为和5.一台变压器的额定频率为60Hz，现将它接到50Hz的电网上运行，若电压和线圈匝数均不变，则铁心中的磁通大约为原值的倍。
6.一台额定频率为50Hz的电力变压器接于60Hz、电压为额定电压的电网上运行，此时变压器磁路饱和程度______，励磁电流______，励磁电抗______，漏电抗______。
7.当变压器主磁通按正弦规律变化时，（考虑磁路的饱和）其空载电流波形为___________。
__________，E8.变压器的变比为k，如果将二次绕组折合到一次绕组，则I22=__________。
=__________，Z29.变压器等效电路中的某m是对应于_________的电抗，Rm是表示_________的等效电阻。
10.变压器额定电压下负载运行时，当负载电流增大时，铜耗将_；铁耗将11.三相变压器的联结组标号反映的是变压器高、低压侧对应之间的相位关系。
12.两台变压器并联运行，第一台短路电压UKI=5%UN，第二台短路电压UKII=7%UN，负载时，第___________台变压器先达到满载。
13.通过和实验可求取变压器的参数。
二、单项选择题：1.一台三相电力变压器SN=560KVA，U1N/U2N=10000/400V，Dy接法，负载时忽略励磁电流，低压侧相电流为808.3A时，则高压侧的相电流为（1）808.3A；（2）56A；（3）18.67A2.三相变压器一次侧的额定电流为（1）I1NSN3U1N；（2）I1NPN3U1N；（3）I1NSNS；（4）I1NNU1N3U1N3.三相变压器二次侧的额定电压是指一次侧加额定电压时二次侧的（1）空载线电压；（2）空载相电压；（3）额定负载时的线电压4.升压变压器，一次绕组的每匝电动势二次绕组的每匝电动势。
第三章 变压器一、填空：1. 变压器空载运行时功率因数很低，其原因为 。
答：激磁回路的无功损耗比有功损耗大很多，空载时主要由激磁回路消耗功率。
2. 变压器的副端是通过 对原端进行作用的。
答：磁动势平衡和电磁感应作用。
3. 引起变压器电压变化率变化的原因是 。
答：负载电流的变化。
4. 联接组号不同的变压器不能并联运行，是因为 。
答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。
5. 变压器副边的额定电压指 。
答：原边为额定电压时副边的空载电压。
6. 通过 和 实验可求取变压器的参数。
答：空载和短路。
7. 变压器的结构参数包括 ， ， ， ， 。
答：激磁电阻，激磁电抗，绕组电阻，漏电抗，变比。
8. 在采用标幺制计算时，额定值的标幺值为 。
答：1。
9. 既和原边绕组交链又和副边绕组交链的磁通为 ，仅和一侧绕组交链的磁通为 。
答：主磁通，漏磁通。
10. 变压器的一次和二次绕组中有一部分是公共绕组的变压器是 。
答：自耦变压器。
11. 并联运行的变压器应满足（1） ，（2） ，（3） 的要求。
答：（1）各变压器的额定电压与电压比应相等；（2）各变压器的联结组号应相同；（3）各变压器的短路阻抗的标幺值要相等，阻抗角要相同。
12. 变压器运行时基本铜耗可视为 ，基本铁耗可视为 。
答：可变损耗，不变损耗。
二、选择填空1. 三相电力变压器带电阻电感性负载运行时，负载电流相同的条件下， cos 越高，则 。
A ：副边电压变化率Δu 越大，效率η越高，B ：副边电压变化率Δu 越大，效率η越低，C ：副边电压变化率Δu 越大，效率η越低，D ：副边电压变化率Δu 越小，效率η越高。
答：D2. 一台三相电力变压器N S =560kVA ，N N U U 21 =10000/400(v), D,y 接法，负载时忽略励磁电流，低压边相电流为808.3A 时，则高压边的相电流为 。
A ： 808.3A ， B: 56A ，C: 18.67A ， D: 32.33A 。
变压器典型练习题5（有答案）1.在如图所示的电路中，变压器为理想变压器，三个定值电阻的阻值相同，变压器原副线圈的匝数比为2：1。
在a、b端加上交变电压U，开关S断开时，电流表的示数为I，则下列说法正确的是（）A．开关S断开时，变压器的输入功率为UIB．开关S断开时，定值电阻的阻值均为U4IC．开关S断开时，原副线圈电路中电阻消耗的功率之比为1：5D．开关S闭合后，电流表的示数为53I【答案】D【知识点】变压器原理【解析】【解答】A．开关S断开时，变压器原线圈输入电压小于U，则变压器的输入功率小于UI，A不符合题意；B．开关S断开时，设定值电阻的阻值为R，闭合开关前，根据电流的关系，可知副线圈的电流为2I，副线圈两端的电压为2IR，根据变压比，原线圈两端的电压为4IR，结合串并联电路的特点有U=4IR+IR=5IR解得R=U 5IB不符合题意；C．开关S断开时，副线圈电路中电阻消耗的功率P=(2I)2R=4I2R原线圈电阻消耗的功率P′=I12R=I2R可得P：P′=1：4C不符合题意；D．当开关S闭合后，设电流表的示数为I1，副线圈中的电流为2I1，副线圈两端的电压为I1R，原线圈两端的电压为2I1R，则U=2I1R+I1R=3I1R结合R=U 5I解得I1=53ID符合题意。
故答案为：D。
【分析】开关断开时其原线圈的输入电压小于U则其输入功率小于IU；利用原线圈的欧姆定律结合匝数之比可以求出其电阻的大小；当开关断开时，利用热功率的表达式可以求出原线圈电阻消耗的功率大小；开关闭合时，利用欧姆定律结合电阻的大小可以求出电流表的读数。
2．如图所示的电路中，理想变压器的原线圈的匝数n1=800匝，副线圈的匝数n2=200匝，交流电源的电动势e=220√2sin(100πt)V，负载电阻R=110Ω，电压表和电流表均是理想电表。
下列说法正确的是（）A．V1的示数约为311V B．A1的示数为2AC．交流电源的输出功率为27.5W D．交流电源的频率为100Hz【答案】C【知识点】电功率和电功；变压器原理；交变电流的峰值、有效值、平均值与瞬时值【解析】【解答】A.电压表测量的是有效值，所以电压表V1的示数U1=E m√2=220√2√2=220V，A不符合题意；B.副线圈电压U2=n2n1U1=55V，副线圈电流I2=U2R=0.5A，根据I1=n2n1I2=0.125A，B不符合题意；C.交流电源的输出功率为P=I1U1=27.5W，C符合题意；D.交流电源的频率为f=ω2π=50Hz，D不符合题意；故答案为：C。
第10章变压器一、填空题1、变压器能实现对、和的变换。
2、有一理想变压器，已知原边线圈的匝数为N1，电压有效值为U1，电流有效值为I1，副边线圈匝数为N2，电压有效值为U2，电流有效值为I2，则：U1/ U2= ，I1/ I2= ，如在副边接上阻抗Z L，则从原边视入的阻抗Z in= 。
3、根据变压器的变压比可知，高压线圈匝数，电流，低压线圈相反。
4、电压互感器在运行中，副边绕组不允许；而电流互感器在运行中，副边绕组不允许。
5、一理想变压器，其一次绕组匝数为220匝，接在220V电源上，二次绕组匝数为100匝，二次绕组流过的负载电流为22A，则二次绕组电压为 V，一次绕组电流为A。
6、变压器的基本结构都是相同的，主要由和两部分构成。
二、判断题（下列判断正确的请打“√”，错误的打“×”）1、变压器工作时，其一次绕组、二次绕组电流之比与一次绕组、二次绕组的匝数比成正比关系。
（×）2、当K >1，N1> N2，U1 >U2时，变压器为升压变压器。
（×）3、变压器带感性负载运行时，二次侧端电压随负载电流增大而降低。
（√）三、单项选择题（选择一个正确的答案，将相应的字母填入题内的括号中）1、、单相变压器原绕组额定电压为220V，电压比K=6，则空载时副绕组的额定电压U20以及当副边电流I2为3A时的原边电流I1分别是（C ）A. U20=1320V，I1=18AB. U20=1320V，I1=0.5AC. U20=36.7V，I1=18AD. U20=36.7V，I1=0.5A2、变压器如下图所示，保持原边电压有效值U1、频率f 不变，开关S自位置1打向位置2，则（ B ）。
A.副边开路（空载）电压U20变小B.副边开路（空载）电压U20变大C.副边开路（空载）电压U20不变D.无法确定10、变压器在传递能量的过程中自身会产生两种损耗，这两种损耗一般指 B 。
可编辑修改精选全文完整版变压器习题答案第一单元变压器的分类、结构和原理课题一变压器的分类和用途一、填空题1．变压器是一种能变换_交流__电压，而____频率___不变的静止电气设备。
2．变压器的种类很多，按相数分，可分为单相和三相变压器；按冷却方式分，可分为__油浸_风冷式、自冷式和__干式___变压器。
3．电力系统中使用的电力变压器，可分为__升压__变压器、___降压____变压器和__配电_____变压器。
二、判断题(在括号内打“√”或打“×”)1．在电路中所需的各种直流电，可以通过变压器来获得。
(× )2．变压器的基本工作原理是电流的磁效应。
(× )三、简答题1．为什么要高压送电?在传输功率一定时，升高输电电压就可以降低输电电流，这样就可以减小输电线路上的损耗。
2．变压器能改变直流电压吗?不能如果接上直流电压会发生什么现象?副边无输出，原边或电源将会烧毁。
为什么?接直流电源时，铁芯中产生稳恒磁场，原、副边都不会产生感生电动势。
课题二变压器的结构与冷却方式一、填空题1．变压器的绕组常用绝缘铜线或铜箔绕制而成。
接电源的绕组称为____一次侧___；接负载的绕组称为__二次侧____。
也可按绕组所接电压高低分为___高压绕组____和___低压绕组____。
按绕组绕制的方式不同，可分为同心绕组和交叠绕组两大类型。
’2．变压器的铁心常用__硅钢片_____叠装而成，因线圈位置不同，可分为___芯式____和__壳式___两大类。
3．气体继电器装在____油枕___ 与___油箱____之间的管道中，当变压器发生故障时，气体继电器就会过热而使油分解产生气体。
4．绝缘套管穿过___油箱盖____，将油箱中变压器绕组的___输入、输出线____从箱内引到箱外与__电网_____相接。
5．绝缘套管由外部的__瓷套_____和中间的___导电杆____组成。
对它的要求主要是____绝缘性能___和____密封性能___要好。
变压器练习题一、填空1．变压器空载损耗（ D ） A ． 全部为铜耗B ． 全部为铁耗Ｃ．主要为铜耗 Ｄ．主要为铁耗分析：当空载时，空载电流小，这时的铜耗就小所以可近视看作铁耗2．双绕组降压变压器，一、二次侧额定值的关系是（ B ）A ．N N N N N N I I U U S S 212121,,>>= Ｂ．N N N N N N I I U U S S 212121,,<>= Ｃ．N N N N N N I I U U S S 212121,,>>> Ｄ．N N N N N N I I U U S S 212121,,<>>分析：双绕组降压变压器两端的容量是相等的可以排除C ，D 。
在双绕组降压变压器一次侧的电压是小于二次侧的，又S=UI 当U 大时要保持S 相等I 就要降低 3．变压器的空载电流的波形为（ D ）A ．正弦波 Ｂ．平顶波 Ｃ．方波 Ｄ．尖顶波分析: 当空载电流波形为正弦波时磁通为平顶波，当磁通为正弦波时电流为尖顶波。
饱和度越高，波形的畸形越厉害 4．变压器短路损耗（ C ）A ．全部为铜耗 Ｂ．全部为铁耗 Ｃ．主要为铜耗Ｄ．主要为铁耗分析：短路时电压低，磁通就变小，铁耗也就小，所以近视看做铜耗5．如果变压器的空载电流波形为正弦波，则主磁通的波形为（ D ）A ．正弦波 Ｂ．尖顶波 Ｃ．方波 Ｄ．平顶波 二、填空6．有一台单相变压器，kVA 50=N S ，V 230/10500/21=N N U U ，二次绕组的额定电流为 217.39 A 。
分析：因为是单相变压器 所以S=UI N I 2=N S N U 2/=50000/230=217.397．变压器主磁通起 能量传递 作用，漏磁通起 漏抗压降 作用。
8．变压器运行时，当 不变损耗等于可变损耗 时效率最高。
9．三相变压器Y ，y4中的组别号4表示低压侧线电压滞后高压侧对应线电压 120 度。
高考物理变压器习题一、选择题1. 变压器是一种用来改变交流电压的装置，它主要由（）和（）组成。
A. 铁芯、导线B. 耦合线圈、铁芯C. 一次线圈、二次线圈D. 铁芯、一次线圈2. 以下哪项是变压器的工作原理？A. 磁生电B. 磁感应C. 阻尼振荡D. 电化学反应3. 两个线圈互相靠近，并使之能够磁场耦合的变压器叫做（）。
A. 单绕组变压器B. 自耦变压器C. 涡流变压器D. 互感变压器4. 以下哪项关于互感变压器的说法是错误的？A. 互感变压器可以改变交流电压大小B. 互感变压器是根据电流互感作用而工作的C. 互感变压器的一次线圈和二次线圈中的匝数比决定了电压变化比D. 互感变压器的一次线圈和二次线圈可以相互独立5. 变压器中电流的大小和导线的类型有关。
以下哪项关于这个说法是正确的？A. 一次线圈和二次线圈中的电流相等B. 一次线圈中的电流小于二次线圈中的电流C. 一次线圈中的电流大于二次线圈中的电流D. 变压器中的电流只与铁芯的材质有关二、填空题1. 一个变压器的一次线圈中的匝数为2000，二次线圈中的匝数为400。
则电压变化比为（）。
2. 一个变压器的一次线圈中的匝数为1000，电压为220V，二次线圈中的匝数为2000。
则二次线圈中的电压为（）V。
3. 一个变压器的一次线圈中的匝数为100，二次线圈中的匝数为400。
已知一次线圈中的电流为2A，求二次线圈中的电流（）A。
三、解答题1. 画出一个互感变压器的示意图，并标注一次线圈和二次线圈。
2. 变压器的基本原理是什么？请用自己的话简要解释。
3. 一个变压器的一次线圈中的匝数为500，二次线圈中的匝数为2000。
已知一次线圈中的电流为5A，求二次线圈中的电流。
4. 变压器有哪些主要应用场景？请列举至少两个应用场景，并简要描述其原理。
以上，是关于高考物理变压器习题的文档。
希望能够对您的学习和复习有所帮助！。
第二章 变压器2-1 什么叫变压器的主磁通，什么叫漏磁通？空载和负载时，主磁通的大小取决于哪些因素？答：变压器工作过程中，与原、副边同时交链的磁通叫主磁通，只与原边或副边绕组交链的磁通叫漏磁通。
由感应电动势公式Φ=1144.4fN E 可知，空载或负载情况下11E U ≈，主磁通的大小取决于外加电压1U 、频率f 和绕组匝数1N 。
2-2 一台50Hz 的变压器接到60Hz 的电源上运行时，若额定电压不变，问激磁电流、铁耗、漏抗会怎样变化答：（1）额定电压不变，则'1'11144.444.4Φ=Φ=≈N f fN E U N又5060'=f f ⇒6050'=ΦΦ， 即Φ=Φ5'磁通降低，此时可认为磁路为线性的，磁阻sl R m μ=不变，励磁磁势m m R N I Φ=⋅1，∴m m I I 65'=； （2）铁耗：βαf B p m Fe ∝，βα> 铁耗稍有减小；（3）σσσπ11''1562x L f x =⋅=， σσσπ22''2562x L f x =⋅= 2-3 在导出变压器的等效电路时，为什么要进行归算？归算是在什么条件下进行的？ 答：因为变压器原、副边只有磁的联系，没有电的联系，两边电压21E E ≠、电流不匹配，必须通过归算，才能得到两边直接连接的等效电路；归算原则：保持归算前后副边的磁动势不变。
2-4 利用T 型等效电路进行实际问题计算时，算出的一次和二次侧电压、电流和损耗、功率是否为实际值，为什么？答：一次侧没有经过归算，所以为实际值；二次侧电压、电流不是实际值，因为归算前后绕组匝数不同，但损耗、功率为实际值。
2-5 变压器的激磁阻抗和等效漏阻抗如何测定？答：激磁阻抗由空载试验测量；等效漏阻抗由短路试验测量。
（具体测量方法略）2-14 有一台三相变压器，额定容量kKA S N 5000=，额定电压kV kV U U N N 3.61021=，Y,d 联结，试求：（1）一次、二次侧的额定电流；（2）一次、二次侧的额定相电压和相电流。
第一篇 变压器一、填空题:1. 变压器工作原理的基础就是 电磁感应 定律。
2. 变压器二次绕组的额定电压就是指变压器一次绕组加 额定电压 ,二次绕组的 空载线 电压。
3. 在变压器中,同时与一次绕组、二次绕组相交链的磁通称为 主磁通 ,仅与一侧绕组交链的磁通称为漏磁通 。
4. 变压器磁场中的磁通按照性质与作用的不同,分为 主磁通 与 漏磁通 ,主磁通的作用就是 传递能量 ,漏磁通的作用就是 产生漏电抗压降 。
5. 一台变压器的额定频率为60Hz,现将它接到50Hz 的电网上运行,若电压与线圈匝数均不变,则铁心中的磁通大约为原值的 1、2 倍。
6. ★一台额定频率为50Hz 的电力变压器接于60Hz 、电压为变压器6/5倍额定电压的电网上运行,此时变压器磁路饱与程度__不变_,励磁电流_不变_,励磁电抗_增大_,漏电抗__增大_。
7. 当变压器主磁通按正弦规律变化时,(考虑磁路的饱与)其空载电流波形为__尖顶波___。
8. 变压器的变比为k ,如果将二次绕组折合到一次绕组,则2I '=& _221I I k'=&&___,2E '& =__22E kE '=&& ,2Z '=_222Z k Z '=_。
9. 变压器等效电路中的X m 就是对应于__主磁通__的电抗,R m 就是表示_____铁耗___的等效电阻。
10. 变压器额定电压下负载运行时,当负载电流增大时,铜耗将_ 增大 ;铁耗将 不变 。
11. 三相变压器的联结组标号反映的就是变压器高、低压侧对应 线电动势 之间的相位关系。
12. 两台变压器并联运行,第一台短路电压U K I =5%U N ,第二台短路电压U K II =7%U N ,负载时,第___一____台变压器先达到满载。
13. 三相变压器理想并联运行的条件为___各变压器的变压比相等__,__联结组标号相同__,__短路阻抗的标幺值相等____,其中必须满足的条件就是____联结组标号相同____。
14. 通过 空载 与 短路 实验可求取变压器的参数。
二、单项选择题:1. 一台三相电力变压器S N =560KV A,U 1N /U 2N =10000/400V,Dy 接法,负载时忽略励磁电流,低压侧相电流为808、3A 时,则高压侧的相电流为 3 。
(1)808、3A ; (2)56A; (3)18、67A2. 三相变压器一次侧的额定电流为 1 。
(1)1N I =; (2)1N I =; (3)11N N N S I U =; (4)113N N N S I U = 3. 三相变压器二次侧的额定电压就是指一次侧加额定电压时二次侧的 1 。
(1)空载线电压; (2)空载相电压; (3)额定负载时的线电压4. 升压变压器,一次绕组的每匝电动势 3 二次绕组的每匝电动势。
(1)等于; (2)大于; (3)小于5. 三相变压器的变比就是指 1 之比。
(1)一、二次侧相电动势; (2)一、二次侧线电动势; (3)一、二次侧线电压6. 一台单相变压器,U 1N /U 2N =220/110V ,如果把一次侧接到110V 的电源上运行,电源频率不变,则变压器的主磁通将 2 。
(1)增大; (2)减小; (3)不变; (4)为零7.变压器的电压与频率都增加5℅时,穿过铁芯线圈的主磁通 3 。
(1)增加; (2)减少; (3)基本不变8.★一台50Hz的变压器接到60Hz的电网上,外加电压的大小不变,则励磁电流将 2 。
(1)变大; (2)变小; (3)不变9.变压器的磁动势平衡方程为 2 。
(1)一次绕组、二次绕组磁动势的代数与等于励磁磁动势;(2)一次绕组、二次绕组磁动势的相量与等于励磁磁动势;(3)一次绕组、二次绕组磁动势的算数差等于励磁磁动势10.一台单相变压器进行短路试验,在高压侧达到额定电流测得的损耗与在低压侧达到额定电流测得的损耗 2 。
(1)不相等; (2)相等; (3) 折算后相等; (4)基本相等11.变压器并联条件中必须满足的条件就是 2 。
(1)变比相等; (2)联结组标号相等; (3)短路阻抗标么值相等12.变压器的空载损耗 1 。
(1)主要为铁耗; (2)主要为铜耗; (3)全部为铜耗; (4)全部为铁耗13.变压器空载电流小的原因就是 1 。
(1)变压器的励磁阻抗大; (2)一次绕组匝数多,电阻大; (3)一次绕组漏电抗大14.当变压器主磁通按正弦规律变化时,(考虑磁路的饱与)其空载电流波形为___3_______。
(1)正弦波; (2)平顶波; (3)尖顶波15.当变压器二次侧电流增加到额定值时,如果要保持二次侧电压不变,即△U％=0,那么负载性质应为4 。
(1)电阻电感性负载; (2)纯电阻负载; (3)纯感性负载; (4)电阻电容性负载16.变压器负载呈容性,负载增加时,二次侧电压 3 。
(1)呈上升趋势; (2)不变; (3)可能上升或下降17.一台接在电网上的电力变压器,获得最高效率的条件就是 3 。
(1)满载; (2)铜耗小于铁耗; (3)铜耗等于铁耗; (4)轻载18.一台变比为k=10的变压器,从低压侧作空载实验,求得二次侧的励磁阻抗标幺值为16,则一次侧的励磁阻抗标幺值为 1 。
(1)16; (2)1600; (3)0、1619.一台单相变压器额定电压为220/110V。
Yy0接法,在高压侧作短路实验,测得的短路阻抗标幺值为0、06,若在低压侧作短路实验,测得短路阻抗标幺值为 1 。
(1)0、06; (2)0、03; (3)0、12; (4)0、2420.联接组标号不同的变压器不能并联运行,就是因为 2 。
(1)电压变化率太大; (2)空载环流太大;(3)负载时励磁电流太大; (4)不同联接组标号的变压器变比不同。
21.两台变压器并联运行时,其负载系数与短路阻抗 2 。
(1)大小成反比; (2)标幺值成反比; (3)标幺值成正比22.变压器并联运行时,在任何一台变压器不过载情况下,若各台变压器短路阻抗标幺值不等,则1 。
(1)变压器设备利用率<1; (2)变压器设备利用率=1; (3)变压器设备利用率>1Z=0、05,B台23.A、B两台变压器额定容量均为100kVA,额定电压与联结组均相同,A台短路阻抗标幺值kA短路阻抗标幺值kB Z =0、06,当它们并联运行时如果S A =100kVA,则 3 。
(1)S B =120kVA; (2)S B =100kVA; (3)S B =83、3kVA24. ★如将额定电压为220/110V 的变压器的低压边误接到220V 电压,则励磁电流将 3 ,(1)不变; (2)增大一倍; (3)增加很多倍变压器将 3 。
(1)正常工作; (2)发热但无损坏危险; (3)严重发热有烧坏危险25. ★★三相变压器组不宜采用Yy 联接组,主要就是为了避免 2 。
(1)线电动势波形发生畸变; (2)相电动势波形发生畸变;(3)损耗增大; (4)有效材料的消耗增大。
26. ★变压器铁耗与铜耗相等时效率最大,设计电力变压器时应使铁耗 1 铜耗。
(1)大于; (2)小于; (3)等于27. ★★一台Yyn0与一台Yyn8的三相变压器,变比相等,短路阻抗标幺值相等,能否经过改接后作并联运行1 。
(1)能; (2)不能; (3)不一定; (4)不改接也能三、简答题:1.电力变压器的主要功能就是什么？它就是通过什么作用来实现其功能的？2.变压器能否改变直流电的电压等级来传递直流电能？为什么？3.变压器的一次绕组与二次绕组之间并没有电路上的直接联系,为什么在负载运行时,二次侧电流增大或减小的同时,一次侧电流也跟着增大或减小？答:虽然变压器的一次绕组与二次绕组之间并没有电路上的直接联系,但它们通过铁心磁路中的主磁通相互联系着。
变压器负载运行时,产生主磁通的励磁磁势就是一次绕组与二次绕组的磁势之与,当变压器的主磁通不变时,励磁磁势恒为01I N &不变,即有磁势平衡关系:021F F F &&&=+,012211I N I N I N &&&=+。
当忽略励磁电流时,有2121N N I I =,所以在一次侧电流增大或减小的同时,一次侧电流也跟着增大或减小。
4.变压器折合算法的依据就是什么？折算前后变压器的磁场就是否改变？答:变压器折合算法的依据就是二次绕组就是折算前后维持二次绕组的磁动势2F &不变。
折算前后,变压器的磁场保持不变。
四、判断题,请在括号内打 或✓:1. 电源电压与频率不变时,变压器的主磁通基本为常数,因此负载与空载时感应电动势E 1为常数。
( )2. 变压器空载运行时,电源输入的功率只就是无功功率 。
( )3. ★变压器频率增加,励磁电抗增加,漏电抗不变。
( )4. ★变压器负载运行时,一次侧与二次侧电流标幺值相等 。
( )5. ★变压器空载运行时一次侧加额定电压,由于绕组电阻R 1很小,因此电流很大。
( )6. 变压器空载与负载时的损耗就是一样的。
( )7. 变压器的变比可瞧作就是一、二次侧额定线电压之比。
( )8. 只要使变压器的一、二次绕组匝数不同,就可达到变压的目的。
(✓)9. 不管变压器饱与与否,其参数都就是保持不变的。
( )10. 一台Yd11与一台Yd7的三相变压器,变比相等,短路阻抗标幺值相等,能经过改接后作并联运行。
( )11.一台50HZ的变压器接到60HZ的电网上,外加电压的大小不变,励磁电流将减小。
(✓)12.★变压器负载呈容性,负载增加时,二次侧电压将降低。
( )13.★★联接组标号不同的变压器不能并联运行,就是因为电压变化率太大。
( )五、作图题:1.画出变压器的“T”形等效电路与简化等效电路。
2.一台三相变压器的联接组标号为Yd7,请画出该变压器的电动势相量图,并作出变压器的绕组联结图。
3.一台三相变压器的联接组标号为Yy2,请画出该变压器的电动势相量图,并作出变压器的绕组联结图。
4.根据三相变压器的绕组联结图确定其联结组标号,要求画出电动势相量图。
六、计算题:1.一台单相变压器,S N=100kV A,U1N/U2N=6000/230V,每相短路阻抗Z k=8、6+j17、8Ω,每相负载阻抗Z L=10+j8Ω,求该变压器一次侧加额定电压时的一次侧电流I1、二次侧电流I2、二次端电压U2。
2.一台三相变压器,S N=600KVA,50Hz,Dy联结,U1N/U2N=10000/400V,每相短路阻抗Z k=1、8+j5Ω,每相负载阻抗Z L=0、3+j0、1Ω,求该变压器一次侧加额定电压时:(1) 一、二次侧电流I1与I2;(2) 二次端电压U2。
