经典变压器习题资料

经典变压器习题

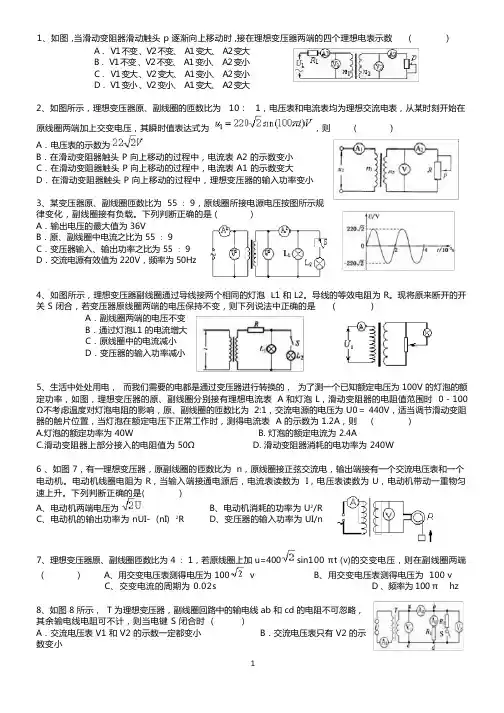

1、如图所示,当滑动变阻器滑动触头p逐渐向上移动时,接在理想变压器两端的四个理想电表示

数

（）

A．V1不变、V2不变、A1变大、A2变大 B．V1不变、V2不变、A1变小、A2变小

C．V1变大、V2变大、A1变小、A2变小 D．V1变小、V2变小、A1变大、A2变大

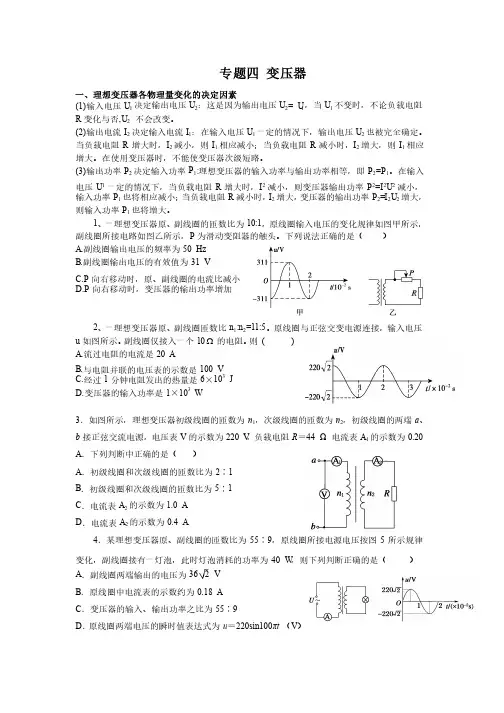

2、如图所示，理想变压器原、副线圈的匝数比为10：1，电压表和电流表均为

理想交流电表，从某时刻开始在原线圈两端加上交变电压，其瞬时值表达式为，

则（）A．电压表的示数为

B．在滑动变阻器触头P向上移动的过程中，电流表A2的示数变小

C．在滑动变阻器触头P向上移动的过程中，电流表A1的示数变大

D．在滑动变阻器触头P向上移动的过程中，理想变压器的输入功率变小

3、图中为一理想变压器，原副线圈的总匝数比为1：2，其原线圈与一电压有效值恒为220V的交流电源相连，P 为滑动头．现令P从均匀密绕的副线圈最底端开始，沿副线圈缓慢匀速上滑，直至“220V60W”的白炽灯L两端的电压等于其额定电压为止．U1表示副线圈两端的总电压，U2表示灯泡两端的电压，用I1表示流过副线圈的电流，I2表示流过灯泡的电流，（这里的电流、电压均指有效值）．下列4个图中，能够正确反映相应物理量的变化趋势的是

4、为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L1、L2，电路中分别接了理想交流电压表V1、V2和理想交流电流表A1、A2，导线电阻不计，如图所示。当开关S闭合后（）

A．A1示数不变，A1与A2示数的比值不变

B．A1示数变大，A1与A2示数的比值变大

C．V2示数变小，V1与V2示数的比值变大

D．V2示数不变，V1与V2示数的比值不变

5、某变压器原、副线圈匝数比为55∶9，原线圈所接电源电压按图所示规律变化，副线圈接有负载。下列判断正确的是( )

A．输出电压的最大值为36V

B．原、副线圈中电流之比为55∶9

C．变压器输入、输出功率之比为55∶9

D．交流电源有效值为220V，频率为50Hz

6、如图所示，有一台交流发电机，通过理想升压变压器和理想降压变压器向远处用户供电，输电线的总电阻为的输入电压和输入功率分别为和，它的输出电压和输出功率分别为和；的输入电压和输入功率分别为和，它的输出电压和输出功率分别为和. 设的输入电压一定，

当用户消耗的电（）

A．减小，变大 B．不变，变小

C．变小，变小 D．变大，变大

7、在如图的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有（）

A．升压变压器的输出电压增大 B．降压变压器的输出电压增大

C．输电线上损耗的功率增大 D．输电线上损耗的功率占总功率的比例增大

8、如图所示，理想变压器副线圈通过导线接两个相同的灯泡L1和L2。导线的等效电阻为R。现将原来断开的开关S闭合，若变压器原线圈两端的电压保持不变，则下列说法中正确的是（）

A．副线圈两端的电压不变 B．通过灯泡L1的电流增大

C．原线圈中的电流减小 D．变压器的输入功率减小

9、如图8所示，有一理想变压器，原线圈接在电压一定的正弦交流电源上，副线圈电路中接入三个电阻R1、R2、R3，各交流电表的阻值对电路的影响不计，原来开关s是断开的，当开关s闭合时，各电表的示数变化情况是( )

A．电流流A1示数变大B．电流表A2 示数变大

C．电压表V1示数变小D．电压表V2示数变小

10、生活中处处用电，而我们需要的电都是通过变压器进行转换的，为了测

一个已知额定电压为100V的灯泡的额定功率，如图，理想变压器的原、副线圈分别接有理想电流表A和灯泡L，滑动变阻器的电阻值范围时0－100Ω不考虑温度对灯泡电阻的影响，原、副线圈的匝数比为2:1，交流电源的电

压为U

0＝440V，适当调节滑动变阻器的触片位置，当灯泡在额定电压下正常工作时，测得电流表A的示数为1.2A，

则（）

A.灯泡的额定功率为40W

B.灯泡的额定电流为2.4A

C.滑动变阻器上部分接入的电阻值为50Ω

D.滑动变阻器消耗的电功率为240W

11、如图，有一理想变压器，原副线圈的匝数比为n，原线圈接正弦交流电，输出端接有一个交流电压表和一个电动机。电动机线圈电阻为R，当输入端接通电源后，电流表读数为I，电压表读数为U，电动机带动一重物匀速上升。下列判断正确的是（）

A、电动机两端电压为

B、电动机消耗的功率为U2/R

C 、电动机的输出功率为nUI-n 2I 2R

D 、变压器的输入功率为UI/n

12、理想变压器原、副线圈匝数比为4∶1，若原线圈上加u=400sin100πt (v)的交变电压，则在副线圈两端

A 、变电压表测得电压为100 v Ｂ、用交变电压表测得电压为100 v

Ｃ、交变电流的周期为0.02s D 、100π hz

13、如图5所示，T 为理想变压器，副线圈回路中的输电线ab 和cd 的电阻不可忽略，其余输电线电阻可不计，则当电键S 闭合时 ( ) A ．交流电压表

V 1和V 2的示数一定都变小 B ．交流电压表只有V 2的示数变小

C ．交流电流表A 1、A 2和A 3的示数一定都变大

D ．只有A 1的示数变大

14、如图甲，一理想变压器原、副线圈匝数比n 1∶n 2＝11∶5，原线圈与正弦交变电源连接，输入电压u 随时间t 的变化规律如图乙所示，副线圈仅接入一个10 Ω的电阻．则

A ．变压器的输入电压最大值是220V

B ．正弦交变电流的周期是s

C. 变压器的输入功率是W

D. 电压表的示数是100V

15、如图所示，在副线圈两端连接了定值电阻R 0和滑动变阻器R ，在原线圈上加一电压恒为U 的交变流电，则 （ ）
