变压器练习题精选Word版

高中变压器试题及答案一、选择题1. 变压器的主要作用是什么？A. 改变电压B. 改变电流C. 改变电阻D. 改变功率答案：A2. 变压器的原边和副边之间通过什么方式传递能量？A. 导线B. 电磁感应C. 直接接触D. 空气答案：B3. 理想变压器的原边和副边的电压比与什么成正比？A. 电流比B. 电阻比C. 匝数比D. 功率比答案：C4. 变压器的效率是指什么？A. 原边功率与副边功率的比值B. 原边功率与损耗功率的比值C. 副边功率与损耗功率的比值D. 原边功率与总功率的比值答案：A5. 以下哪个因素会影响变压器的效率？A. 铁芯材料B. 线圈匝数C. 线圈电阻D. 所有以上因素答案：D二、填空题6. 变压器的原边电压为220V，副边电压为110V，原边与副边的匝数比为________。

答案：2:17. 变压器的原边电流为5A，副边电流为10A，原边与副边的匝数比为________。

答案：1:28. 理想变压器的原边功率与副边功率的关系是________。

答案：相等9. 变压器的铁损主要包括________和________。

答案：磁滞损耗、涡流损耗10. 变压器的铜损是指________。

答案：线圈电阻引起的损耗三、简答题11. 简述变压器的工作原理。

答案：变压器的工作原理基于电磁感应现象。

当原边线圈接入交流电源时，原边线圈中的电流产生交变磁场，这个磁场通过铁芯传递到副边线圈，使副边线圈中产生感应电动势。

根据法拉第电磁感应定律，副边线圈的电动势与原边线圈的电动势成正比，比例系数是原边和副边的匝数比。

12. 为什么变压器不能改变直流电的电压？答案：变压器只能对变化的磁场产生感应电动势，而直流电产生的是恒定的磁场，不会产生变化的磁场，因此变压器无法对直流电产生感应电动势，也就不能改变直流电的电压。

四、计算题13. 已知一变压器的原边电压为220V，副边电压为440V，原边电流为10A，求副边电流。

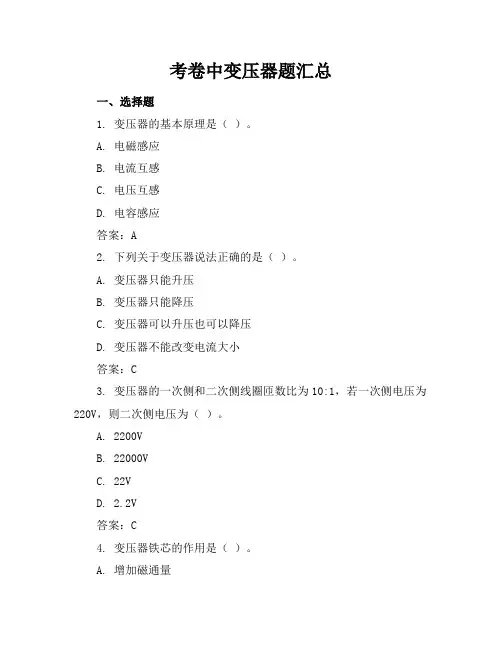

考卷中变压器题汇总一、选择题1. 变压器的基本原理是（）。

A. 电磁感应B. 电流互感C. 电压互感D. 电容感应答案：A2. 下列关于变压器说法正确的是（）。

A. 变压器只能升压B. 变压器只能降压C. 变压器可以升压也可以降压D. 变压器不能改变电流大小答案：C3. 变压器的一次侧和二次侧线圈匝数比为10:1，若一次侧电压为220V，则二次侧电压为（）。

A. 2200VB. 22000VC. 22VD. 2.2V答案：C4. 变压器铁芯的作用是（）。

A. 增加磁通量B. 减少磁通量C. 防止漏磁D. 提高效率答案：C5. 变压器油的主要作用是（）。

A. 冷却B. 绝缘C. 消弧答案：D二、填空题1. 变压器按用途可分为______变压器、______变压器、______变压器等。

答案：电力、试验、特种2. 变压器的一次侧接入______电网，二次侧接入______电网。

答案：高压、低压3. 变压器的空载试验主要是测量变压器的______和______。

答案：空载电流、空载损耗4. 变压器的负载试验主要是测量变压器的______和______。

答案：负载损耗、负载电流答案：1.2T（特斯拉）三、简答题1. 请简述变压器的工作原理。

答案：变压器的工作原理是基于电磁感应现象。

当交流电流通过一次侧线圈时，会在铁芯中产生变化的磁场，这个变化的磁场又会通过铁芯传递到二次侧线圈，进而在二次侧线圈中感应出电动势。

如果二次侧线圈闭合，就会产生电流，从而实现电压的升高或降低。

2. 变压器为何需要绝缘油？它有哪些作用？答案：变压器需要绝缘油，主要是因为绝缘油具有很高的绝缘强度，可以有效防止变压器内部的电击穿。

绝缘油的作用包括：绝缘、冷却、灭弧和防腐蚀。

3. 什么是变压器的变比？它有什么意义？答案：变压器的变比是指一次侧线圈与二次侧线圈的匝数比。

变比的意义在于它决定了变压器输入端和输出端电压的比例关系。

例如，一个变比为10:1的变压器，如果一次侧输入电压是1000V，那么二次侧的输出电压理论上应该是100V。

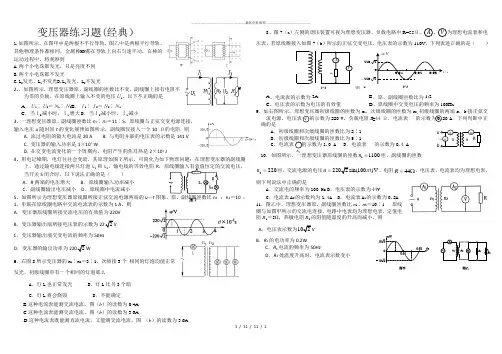

……………………………………………………………最新资料推荐…………………………………………………1 / 11 / 11 / 1A1 VA2A2变压器练习题(经典）1.如图所示，在图甲中是两根不平行导轨，图乙中是两根平行导轨，其他物理条件都相同，金属棒MN都在导轨上向右匀速平动，在棒的运动过程中，将观察到A.两个小电珠都发光，只是亮度不同B.两个小电珠都不发光C.L2发光，L1不发光D.L1发光，L2不发光2、．如图所示，理想变压器原、副线圈的匝数比不变，副线圈上接有电阻不为零的负载，在原线圈上输入不变的电压Ｕ1，以下不．正确的是A．Ｕ1∶Ｕ2＝Ｎ1∶Ｎ2B．Ｉ1∶Ｉ2＝Ｎ2∶Ｎ1C．当Ｉ2减小时，Ｉ1增大D．当Ｉ2减小时，Ｉ1减小3、一理想变压器原、副线圈匝数比n1∶n2＝11∶5，原线圈与正弦交变电源连接，输入电压u随时间t的变化规律如图所示，副线圈仅接入一个10 Ω的电阻. 则A. 流过电阻的最大电流是20 AB. 与电阻并联的电压表的示数是141 VC. 变压器的输入功率是1×103 WD. 在交变电流变化的一个周期内，电阻产生的焦耳热是2×103 J4、用电记峰期，电灯往往会变暗，其原理如图7所示，可简化为如下物理问题：在理想变压器的副线圈上，通过输电线连接两只灯泡L1和L2，输电线的等效电阻R，原线圈输入有效值恒定的交流电压，当开关S闭合时，以下说法正确的是（）A．R两端的电压增大B．原线圈输入功率减小C．副线圈输出电压减小D．原线圈中电流减小5、如图所示为理想变压器原线圈所接正弦交流电源两端的u－t图象。

原、副线圈匝数比n1 ：n2＝10 ：1，串联在原线圈电路中交流电流表的示数为1 A，则A．变压器原线圈所接交流电压的有效值为220VB．变压器输出端所接电压表的示数为222VC．变压器输出端交变电流的频率为50HzD．变压器的输出功率为2202W6．右图8所示变压器的n1∶n2＝3∶1，次级接3个相同的灯泡均能正常发光，初级线圈串有一个相同的灯泡那么A．灯L也正常发光B．灯L比另3个暗C．灯L将会烧毁D．不能确定B.这种电流表能测交流电流，图（b）的读数为0.4AC.这种电流表能测交流电流，图（b）的读数为3.6AD.这种电流表既能测直流电流，又能测交流电流，图（b）的读数为3.6A8、图7（a）左侧的调压装置可视为理想变压器，负载电路中R=55Ω，、为理想电流表和电压表，若原线圈接入如图7（b）所示的正弦交变电压，电压表的示数为110V，下列表述正确的是（）A、电流表的示数为2AB、原、副线圈匝数比为1:2C、电压表的示数为电压的有效值D、原线圈中交变电压的频率为100Hz9．如右图所示，理想变压器初级线圈的匝数为n1，次级线圈的匝数为n2,初级线圈的两端a、b接正弦交流电源，电压表的示数为220 V，负载电阻R=44 Ω，电流表的示数为0.20 A．下列判断中正确的是A．初级线圈和次级线圈的匝数比为2∶1B．初级线圈和次级线圈的匝数比为5∶1C．电流表的示数为1.0 A D．电流表的示数为0.4 A10．如图所示，一理想变压器原线圈的匝数11100n=匝，副线圈的匝数2220n=匝，交流电源的电压2202sin(100)Vu tπ=，电阻44R=Ω，电压表、电流表均为理想电表，则下列说法中正确的是A．交流电的频率为100 Hz B．电压表的示数为44VC．电流表A2的示数约为1.4A D．电流表A1的示数为0.2A11．图乙中，理想变压器原、副线圈匝数比n1∶n2＝10∶1 ．原线圈与如图甲所示的交流电连接．电路中电表均为理想电表，定值电阻R1＝5Ω，热敏电阻R2的阻值随温度的升高而减小，则A．电压表示数为102VB．R1的电功率为0.2WC．R1电流的频率为50HzD．R2处温度升高时，电流表示数变小A V~RVAVu/st/2220-222001.002.003.0)(a)(b7图～A1A2Rn nVab。

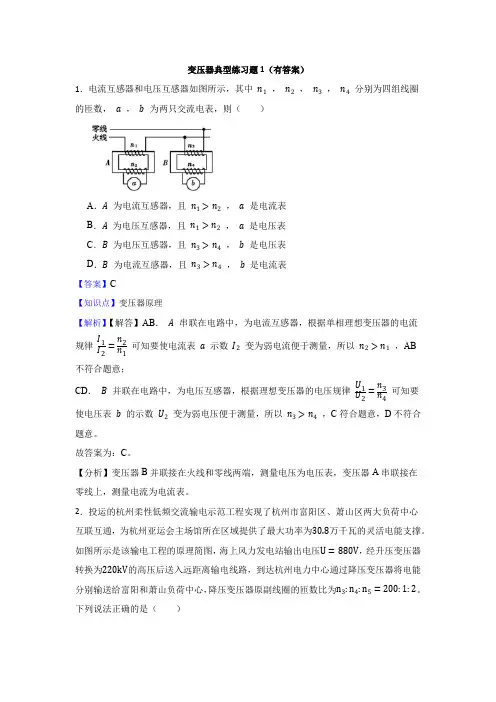

变压器典型练习题1（有答案）1．电流互感器和电压互感器如图所示，其中n1，n2，n3，n4分别为四组线圈的匝数，a，b为两只交流电表，则（）A．A为电流互感器，且n1>n2，a是电流表B．A为电压互感器，且n1>n2，a是电压表C．B为电压互感器，且n3>n4，b是电压表D．B为电流互感器，且n3>n4，b是电流表【答案】C【知识点】变压器原理【解析】【解答】AB．A串联在电路中，为电流互感器，根据单相理想变压器的电流规律I1I2=n2n1可知要使电流表a示数I2变为弱电流便于测量，所以n2>n1，AB不符合题意；CD．B并联在电路中，为电压互感器，根据理想变压器的电压规律U1U2=n3n4可知要使电压表b的示数U2变为弱电压便于测量，所以n3>n4，C符合题意，D不符合题意。

故答案为：C。

【分析】变压器B并联接在火线和零线两端，测量电压为电压表，变压器A串联接在零线上，测量电流为电流表。

2．投运的杭州柔性低频交流输电示范工程实现了杭州市富阳区、萧山区两大负荷中心互联互通，为杭州亚运会主场馆所在区域提供了最大功率为30.8万千瓦的灵活电能支撑。

如图所示是该输电工程的原理简图，海上风力发电站输出电压U=880V，经升压变压器转换为220kV的高压后送入远距离输电线路，到达杭州电力中心通过降压变压器将电能分别输送给富阳和萧山负荷中心，降压变压器原副线圈的匝数比为n3:n4:n5=200:1:2。

下列说法正确的是（）A．升压变压器原副线圈的匝数之比为n1:n2=1:25B．通过R的电流与通过富阳负荷中心的电流之比1:200C．仅当富阳负荷中心负载增加时，萧山负荷中心获得的电压增大D．当换用传统电网输电时，远距离输电线路等效电阻R增大。

若萧山和富阳负荷中心负载不变，则海上风力发电站输出功率减小【答案】D【知识点】电能的输送；变压器的应用【解析】【解答】A、升压变压器原副线圈的匝数之比为n1 n2=U1U2=880220×103=1250故A错误；B、根据变压器的功率关系有U3I3=U4I4+U5I5又U3 U4=n3n4，U3U5=n3n5整理得n3I3=n4I4+n5I5可见通过R的电流与通过富阳负荷中心的电流之比I3 I4=n4n3≠1200故B错误；C、当富阳负荷中心负载增加时，功率增大，负载线路电流增大，则降压变压器原线圈中的电流增大，输电线损耗的电压增大，降压变压器原线圈上得到的电压减小，萧山负荷中心获得的电压将减小，故C错误；D、当换用传统电网输电时，发电站输出功率P 出=U出I设萧山和富阳负荷中心负载为R负载，则有U 出=I(R+R负载)由于远距离输电线路等效电阻R增大，则输电的电流I变小，则发电站输出功率减小，故D正确。

变压器练习有答案 Revised by Liu Jing on January 12, 2021课后巩固作业一、选择题(包括10小题，每小题7分，共70分)1．一理想变压器的原线圈上接有正弦交变电压，其最大值保持不变，副线圈接有可调电阻R .设原线圈的电流为I 1，输入功率为P 1，副线圈的电流为I 2，输出功率为P 2，当R 增大时( )A ．I 1减小，P 1增大B ．I 1减小，P 1减小C ．I 2增大，P 2减小D ．I 2增大，P 2增大解析：当R 增大时，副线圈中的电流I 2＝U 2R ，则I 2减小；功率P 2＝U 22R，则P 2减小，又因为P 1＝P 2，则P 1减小，I 1减小，所以选项B 正确．答案：B2．汽油机做功冲程开始时，汽缸中的汽油、空气混合气要靠火花塞点燃，但是汽车蓄电池的电压只有12 V ，不能在火花塞中产生火花，为此设计了如下图所示的点火装置，这个装置的核心是一个变压器，它的原线圈通过开关连到蓄电池上，副线圈接到火花塞的两端，开关由机械进行自动控制，做功冲程开始时，开关由闭合变为断开，这样就能在火花塞中产生火花了，下列说法正确的是( )A ．该设计方案不可行，因为蓄电池提供的是直流，变压器不能改变直流电压B ．该设计方案可行，因为变压器能将直流改变为交流C ．该设计方案可行，因为通过变压器原线圈的是变化的电流，可以通过变压器发生互感现象D ．该变压器可以是升压变压器，也可以是降压变压器 答案：C3．一理想变压器原、副线圈匝数比n 1∶n 2＝11∶5.原线圈与正弦交变电源连接，输入电压u 如下图所示，副线圈仅接入一个10 Ω的电阻．则( )A ．流过电阻的电流是20 AB ．与电阻并联的电压表的示数是100 2 VC ．经过1分钟电阻产生的热量为6×103 JD．变压器的输入功率是1×103 W解析：原线圈中电压的有效值是220 V，由U1U2＝n1n2知副线圈中电压为100 V，流过电阻的电流是10 A；与电阻并联的电压表的示数是100 V；变压器的输入功率为1 000 W；经过1分钟电阻产生的热量是6×104 J.答案：D4．理想变压器的原、副线圈中一定相同的物理量有( )A．交流电的频率B．磁通量的变化率C．功率D．交流电的峰值解析：理想变压器没有漏磁，没有能量损失，所以原、副线圈中磁通量变化率相同，原、副线圈中功率相同，B、C项正确，变压器的原理是互感现象，其作用改变电压不改变频率，A项正确，D项错误．答案：ABC5．下图中，可以将电压升高给电灯供电的变压器是( )解析：变压器只能对交变电流实现变压，不能对直流变压，故选项A、D错误；由于电压与变压器线圈匝数成正比，副线圈匝数多于原线圈的变压器才能实现升压，所以选项B错误，选项C正确．答案：C6．如图所示，理想变压器的原副线圈匝数比n1∶n2＝1∶10，副线圈与阻值R ＝20Ω的电阻相连．原线圈两端所加的电压u＝202sin20πt (V)，则( ) A．交流电压表的示数为20 2 VB．副线圈输出交流电的频率为10 HzC．电阻R上消耗的电功率为2 kWD．原线圈中电流的最大值为100 A解析：由u＝202sin20πt(V)知，原线圈两端所加的电压最大值U m＝20 2 V，角速度ω＝20π rad/s，所以交流电压表的示数为原线圈两端所加的电压的有效值U1＝20 V，选项A错误；原线圈两端所加的电压频率f＝ω/2π＝10 Hz，副线圈输出交流电的频率与副线圈输入交流电的频率相同，所以选项B正确；副线圈输出电压U2＝n2n1U1＝200 V，电阻R上消耗的电功率P＝U22/R＝2 kW，选项C正确；理想变压器的输入功率等于输出功率，I1U1＝P，所以，原线圈中的输入电流I1＝P/U1＝100 A，其最大值为I1m＝2I1＝100 2 A，选项D错误．答案：BC7．图(甲)是线圈绕垂直于磁场的轴在匀强磁场中匀速转动时所产生的正弦交流电图象，把该交流电压加在图(乙)中变压器的A、B两端．已知理想变压器原线圈Ⅰ和副线圈Ⅱ的匝数比为5∶1，交流电流表和交流电压表均为理想电表，电阻R＝1 Ω，其他各处电阻不计，以下说法中正确的是( )A．在t＝ s、 s时，穿过线圈的磁通量最大B．线圈转动的角速度为10π rad/sC．电压表的示数为 2 VD．电流表的示数为0.40 A解析：线圈绕垂直于磁场的轴在匀强磁场中匀速转动，当线圈转动到与中性面垂直的位置时，感应电动势最大，但此时的磁通量最小，为零，选项A错误；由(甲)图可知，交流电流的电压峰值为U m＝10 2 V，周期T＝ s，所以线圈转动的角速度ω＝2π/T＝5π rad/s，选项B错误；理想变压器原线圈Ⅰ的输入电压U1＝10 V，根据变压器的变压比得理想变压器副线圈Ⅱ上得到的电压U2＝n2n1U1＝2V，选项C错误；理想变压器输入功率等于输出功率，由I1U1＝U22/R可得电流表的示数I1＝0.40 A，选项D正确．答案：D8．为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L1、L2，电路中分别接了理想交流电压表V1、V2和理想交流电流表A1、A2，导线电阻不计，如图所示．当开关S闭合后( )A．A1示数变大，A1与A2示数的比值不变B．A1示数变大，A1与A2示数的比值变大C．V2示数变小，V1与V2示数的比值变大D．V2示数不变，V1与V2示数的比值不变解析：因为变压器的匝数与输入电压U1不变，所以电压表V1的示数和电压表V2的示数不变，C错误，D正确；当S闭合后，因为负载电阻减小，故次级线圈中的电流I2增大，由于输入功率等于输出功率，所以I1也将增大，但因为变压器的匝数不变，故B错误，A正确．答案：AD9．有一种调压变压器的构造如图所示．线圈AB绕在一个圆环形的铁芯上，CD之间加上输入电压，转动滑动触头P就可以调节输出电压．图中A为交流电流表，V为交流电压表，R1、R2为定值电阻，R3为滑动变阻器，CD两端接正弦交流电源，变压器可视为理想变压器( )A．当R3不变，滑动触头P顺时针转动时，电流表读数变小，电压表读数变小B．当R3不变，滑动触头P逆时针转动时，电流表读数变小，电压表读数变大C．当P不动，滑动变阻器滑动触头向下滑动时，电流表读数变小，电压表读数变大D．当P不动，滑动变阻器滑动触头向下滑动时，电流表读数变大，电压表读数变小解析：当R3不变，滑动触头P顺时针转动时，调压变压器副线圈的匝数减小，副线圈的输出电压变小，电压表、电流表示数变小，选项A正确；同理，当R3不变，滑动触头P逆时针转动时，调压变压器副线圈的匝数增多，副线圈的输出电压变大，电压表、电流表示数变大，选项B错误；P不动，副线圈的输出电压不变，当滑动变阻器滑动触头向下滑动时，R3阻值变小，副线圈的输出电流变大，R1上的电压变大，电压表读数变小，R2中的电流减少，电流表读数变大，选项C错误、D正确．答案：AD10．如图(甲)所示，理想变压器原、副线圈的匝数比为10∶1，R1＝20 Ω，R2＝60 Ω，C为电容器．已知通过R1的正弦交流电如图(乙)所示，则( ) A．交流电的频率为 HzB ．原线圈输入电压的最大值为220 2 VC ．通过R 3的电流始终为零D ．电阻R 2的电功率约 W解析：由题图(乙)可知交流电频率为50 Hz ，所以选项A 错误；副线圈电压最大值U 2＝I 1R 1＝20 V ，由n 1n 2＝U 1U 2可知U 1＝200 V ，选项B 错误；因电容器接交流电有充放电电流，所以通过R 3的电流始终不为零，选项C 错误；R 1和R 2并联，电阻R 2的电功率P 2＝(U 22)2/(60 Ω)≈ W，选项D 正确．答案：D二、非选择题(第11题15分，第12题15分，共30分)11．如图所示为一理想变压器，原线圈的输入电压U 1＝3 300 V ，副线圈的输出电压U 2＝220 V ，绕过铁芯的导线所接的电压表的示数U 0＝2 V ，则(1)原、副线圈的匝数各是多少(2)当S 断开时，的示数I 2＝5 A ，那么的示数是多少 (3)当S 闭合时，的示数将如何变化的示数如何变化 解析：(1)根据n 1n 0＝U 1U 0及n 2n 0＝U 2U 0得：n 1＝U 1U 0·n 0＝3 3002×1＝1 650 (匝)，n 2＝U 2U 0·n 0＝2202×1＝110(匝)．(2)理想变压器有P 入＝P 出，即I 1U 1＝I 2U 2， 则I 1＝U 2U 1·I 2＝2203 300×5 A≈0.33 A. (3)S 闭合时，负载电阻变小，I 2＝U 2R 负，示数变大，示数也变大． 12．如下图所示，小型交流发电机的电动势为E ＝20 V ，内阻不计，它通过一个阻值R ＝6 Ω的指示灯连接到一个理想降压变压器的输入端．在变压器的输出端并联着24盏规格都是“6 V, W”彩色小灯泡，每只灯泡都正常发光，导线电阻不计．求：(1)原线圈中的电流．(2)降压变压器的初级、次级线圈的匝数比．(3)若只使用18盏彩色小灯泡，通过计算说明这时每盏小灯泡的工作状态如何．(设小灯泡的电阻不随温度变化)解析：(1)灯泡正常发光时，流经每个灯泡的电流I ＝P /U ＝错误! A ＝错误! A ，副线圈中的电流I 2＝24I ＝1 A ，副线圈的输出功率P 2＝24P ＝24× W＝6 W ，所以原线圈的输入功率P 1＝6 W ，设原线圈中的电流为I 1，则EI 1＝I 21R ＋P 1,20I 1＝6I 21＋6，解得I 1＝13A.(2)由P 1＝P 2得，降压变压器的初级、次级线圈的匝数比n 1∶n 2＝I 2∶I 1＝3∶1.(3)每盏灯泡的电阻R L ＝U 2P＝144 Ω，18盏灯的总电阻R 总＝R L18＝8 Ω， 设这时副线圈中的电流为I 2′，则原线圈中的电流为13I 2′由功率关系得E (13I 2′)－(13I 2′)2R ＝I 2′2R 总代入数据得I 2′＝1013A 这时每盏灯泡的电压U 2′＝I 2′R 总＝8013 V≈ V>6 V所以灯泡比原来更亮，有可能烧坏．答案：(1)13A (2)3∶1 (3)比原来更亮，有可能烧坏。

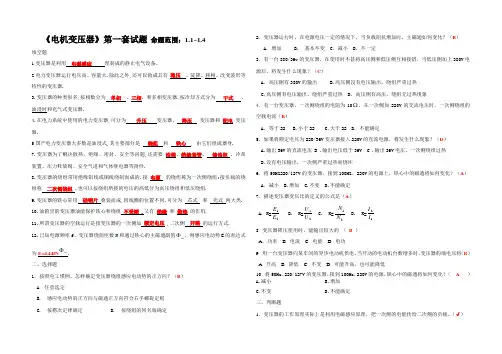

《电机变压器》第一套试题 命题范围：1.1~1.4填空题1.变压器是利用 电磁感应 理制成的静止电气设备。

2.电力变压器运行电压高、容量大.除此之外,还可以做成具有 稳压 、陡降、移相、改变波形等特性的变压器.3.变压器的种类很多,按相数分为 单相 、三相、和多相变压器.按冷却方式分为 干式 、油浸时和充气式变压器.4.在电力系统中使用的电力变压器,可分为 升压 变压器， 降压 变压器和 配电 变压器.5国产电力变压器大多数是油浸式,其主要部分是 绕组 和 铁心 , 由它们组成器身. 7.变压器为了解决散热、绝缘、密封、安全等问题,还需要 油箱、绝缘套管、 储油柜 、冷却装置、压力释放阀、安全气道和气体继电器等附件.8.变压器的绕组常用绝缘铝线或铜线绕制而成的.接 电源 的绕组称为一次侧绕组;接负载的绕组称 二次侧绕组 .也可以按绕组所接的电压的高低分为高压绕组和低压绕组.9.变压器的铁心常用 硅钢片 叠装而成,因线圈的位置不同.可分为 芯式 和 壳式 两大类. 10.油箱里的变压器油能保护铁心和绕组 不受潮 ,又有 绝缘 和 散热 的作用.11.所谓变压器的空载运行是指变压器的一次侧加 额定电压 ,二次侧 开路 的运行方式. 12.已知电源频率f 、变压器绕组匝数N 和通过铁心的主磁通副值m Φ，则感应电动势E 的表达式为E=4.44fNmΦ.二、选择题1．按照电工惯例，怎样确定变压器绕组感应电动势的正方向？（B ） A 任意选定B. 感应电动势的正方向与磁通正方向符合右手螺旋定则C. 按楞次定律确定D. 按绕组的同名端确定2．变压器运行时，在电源电压一定的情况下，当负载阻抗增加时，主磁通如何变化？（B ） A. 增加 B. 基本不变 C. 减小 D. 不一定3．有一台380/36v 的变压器，在使用时不甚将高压侧和低压侧互相接错，当低压侧加上380V 电源后，将发生什么现象？（C ）A. 高压侧有380V 的输出B.高压侧没有电压输出，绕组严重过热C.高压侧有电压输出，绕组严重过热D. 高压侧有高压，绕组无过热现象4．有一台变压器，一次侧绕组的电阻为10Ω，在一次侧加220V 的交流电压时，一次侧绕组的空载电流（B ）A. 等于22B.小于22C.大于22D. 不能确定5. 如果将额定电压为220/36V 变压器接入220V 的直流电源，将发生什么现象？（D ） A.输出36V 的直流电压 B .输出电压低于36V C .输出36V 电压，一次侧绕组过热 D.没有电压输出，一次侧严重过热而烧坏6．将50HZ220/127V 的变压器，接到100HZ ，220V 的电源上，铁心中的磁通将如何变化？（A ） A. 减小 B.增加 C.不变 D.不能确定 7．描述变压器变压比的定义的公式是（A ） A. K=21E E B. K=21U U C. K=21N N D. K=12I I8. 变压器降压使用时，能输出较大的 （ B ） A ．功率 B. 电流 C. 电能 D. 电功9. 用一台变压器向某车间的异步电动机供电，当开动的电动机台数增多时，变压器的端电压将（B ） A. 升高 B. 降低 C. 不变 D. 可能升高，也可能降低10. 将50Hz 、220/127V 的变压器、接到100Hz ，220V 的电源，铁心中的磁通将如何变化？（ A ）A.减小B.增加C.不变D.不能确定 三、判断题1．变压器的工作原理实际上是利用电磁感应原理，把一次侧的电能传给二次侧的负载。

第二章变压器一、填空：1.★★一台单相变压器额定电压为380V/220V，额定频率为50HZ，如果误将低压侧接到380V上，则此时Φm,I0,Z m,p Fe。

（增加，减少或不变）答：Φm增大，I0增大，Z m减小，p Fe增大。

2.★一台额定频率为50Hz的电力变压器接于60Hz，电压为此变压器的6/5倍额定电压的电网上运行，此时变压器磁路饱和程度，励磁电流，励磁电抗，漏电抗。

答：饱和程度不变，励磁电流不变，励磁电抗增大，漏电抗增大。

3.三相变压器理想并联运行的条件是（1），（2），（3）。

答：（1）空载时并联的变压器之间无环流；（2）负载时能按照各台变压器的容量合理地分担负载；（3）负载时各变压器分担的电流应为同相。

4.★如将变压器误接到等电压的直流电源上时，由于E= ，U= ，空载电流将，空载损耗将。

答：E近似等于U，U等于IR，空载电流很大，空载损耗很大。

5.★变压器空载运行时功率因数很低，其原因为。

答：激磁回路的无功损耗比有功损耗大很多，空载时主要由激磁回路消耗功率。

6.★一台变压器，原设计的频率为50Hz，现将它接到60Hz的电网上运行，额定电压不变，励磁电流将，铁耗将。

答：减小，减小。

7.变压器的副端是通过对原端进行作用的。

答：磁势平衡和电磁感应作用。

8.引起变压器电压变化率变化的原因是。

答：负载电流的变化。

9.★如将额定电压为220/110V的变压器的低压边误接到220V电压，则激磁电流将，变压器将。

答：增大很多倍，烧毁。

10.联接组号不同的变压器不能并联运行，是因为。

答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。

11.★★三相变压器组不宜采用Y/y联接组，主要是为了避免。

答：电压波形畸变。

12.变压器副边的额定电压指。

答：原边为额定电压时副边的空载电压。

13.★★为使电压波形不发生畸变，三相变压器应使一侧绕组。

答：采用 接。

14.通过和实验可求取变压器的参数。

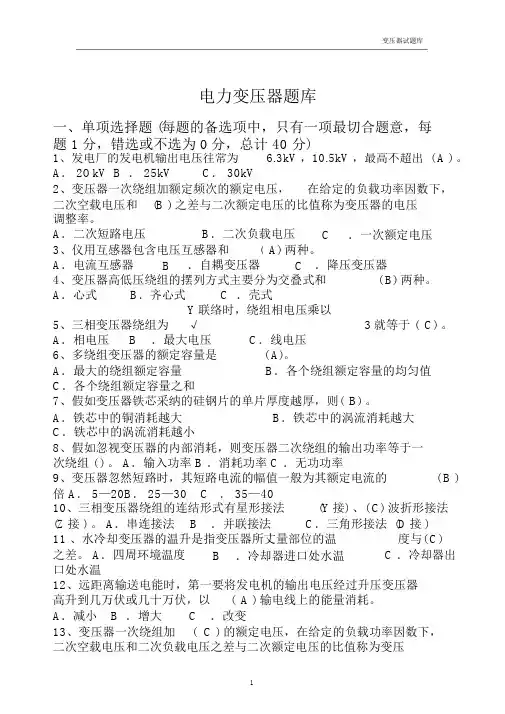

变压器试题库电力变压器题库一、单项选择题 (每题的备选项中，只有一项最切合题意，每题 1分，错选或不选为 0分，总计 40 分)1、发电厂的发电机输出电压往常为 6.3kV ，10.5kV ，最高不超出 ( A ) 。

A． 2OkV B ． 25kV C． 30kV2、变压器一次绕组加额定频次的额定电压，在给定的负载功率因数下，二次空载电压和(B ) 之差与二次额定电压的比值称为变压器的电压调整率。

A．二次短路电压B．二次负载电压C．一次额定电压3、仪用互感器包含电压互感器和(A) 两种。

A．电流互感器B．自耦变压器C．降压变压器4、变压器高低压绕组的摆列方式主要分为交叠式和( B) 两种。

A．心式B．齐心式 C ．壳式5、三相变压器绕组为Y联络时，绕组相电压乘以√3就等于 ( C) 。

A．相电压B．最大电压C．线电压6、多绕组变压器的额定容量是( A)。

A．最大的绕组额定容量B．各个绕组额定容量的均匀值C．各个绕组额定容量之和7、假如变压器铁芯采纳的硅钢片的单片厚度越厚，则( B) 。

A．铁芯中的铜消耗越大B．铁芯中的涡流消耗越大C．铁芯中的涡流消耗越小8、假如忽视变压器的内部消耗，则变压器二次绕组的输出功率等于一次绕组 ( ) 。

A．输入功率 B ．消耗功率 C ．无功功率9、变压器忽然短路时，其短路电流的幅值一般为其额定电流的( B )倍 A． 5—20B． 25—30 C ． 35—4010、三相变压器绕组的连结形式有星形接法(Y接) 、( C) 波折形接法(Z 接 ) 。

A．串连接法B．并联接法C．三角形接法 (D接 )11 、水冷却变压器的温升是指变压器所丈量部位的温度与( C)之差。

A．四周环境温度B．冷却器进口处水温 C ．冷却器出口处水温12、远距离输送电能时，第一要将发电机的输出电压经过升压变压器高升到几万伏或几十万伏，以( A ) 输电线上的能量消耗。

A．减小 B ．增大C．改变13、变压器一次绕组加( C ) 的额定电压，在给定的负载功率因数下，二次空载电压和二次负载电压之差与二次额定电压的比值称为变压器的电压调整率。

范文 .模范 .参照《变压器》复习题一、单项选择题1．变压器是一种（D）的电气设备，它利用电磁感觉原理将一种电压等级的交流电转变成同频率的另一种电压等级的交流电。

A ．转动B．运动C．旋转D．静止3．电力变压器按冷却介质可分为（A）和干式两种。

A ．油浸式B．风冷式C．自冷式D．水冷式4．变压器的铁芯是（A）部分。

A ．磁路B．电路C．开路D．短路5．变压器铁芯的结构一般分为（C）和壳式两类。

A ．圆式B．角式C．心式D．球式6．变压器（ C）铁芯的特点是铁轭靠着绕组的顶面和底面，但不包围绕组的侧面。

A ．圆式B．壳式C．心式D．球式7．变压器的铁芯一般采用（C）叠制而成。

A ．铜钢片B．铁（硅）钢片C．硅钢片D．磁钢片9．变压器的铁芯硅钢片（A）。

A．片厚则涡流耗费大，片薄则涡流耗费小B．片厚则涡流耗费大，片薄则涡流耗费大C．片厚则涡流耗费小，片薄则涡流耗费小D．片厚则涡流耗费小，片薄则涡流耗费大10．电力变压器利用电磁感觉原理将（A）。

A．一种电压等级的交流电转变成同频率的另一种电压等级的交流电B．一种电压等级的交流电转变成另一种频率的另一种电压等级的交流电C．一种电压等级的交流电转变成另一种频率的同一电压等级的交流电D．一种电压等级的交流电转变成同一种频率的同一电压等级的交流电11．关于电力变压器能否转变直流电的电压，以下说法中正确的选项是（B）。

A．变压器能够转变直流电的电压B．变压器不能够转变直流电的电压C．变压器能够转变直流电的电压，但转变成效不如交流电好D．以上答案皆不对12．绕组是变压器的（A）部分，一般用绝缘纸包的铜线绕制而成。

A ．电路B．磁路C．油路D．气路13．依照高、低压绕组排列方式的不相同，绕组分为（A）和交叠式两种。

A ．同心式B．混杂式C．交织式D．异心式14．关于（ A）变压器绕组，为了便于绕组和铁芯绝缘，平时将低压绕组凑近铁芯柱。

A ．同心式B．混杂式C．交织式D．异心式15．关于（ D）变压器绕组，为了减小绝缘距离，平时将低压绕组凑近铁轭。

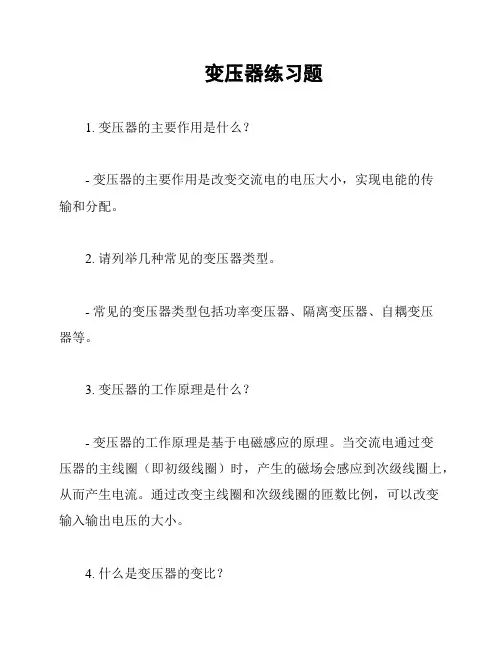

变压器练习题
1. 变压器的主要作用是什么？
- 变压器的主要作用是改变交流电的电压大小，实现电能的传
输和分配。

2. 请列举几种常见的变压器类型。

- 常见的变压器类型包括功率变压器、隔离变压器、自耦变压
器等。

3. 变压器的工作原理是什么？
- 变压器的工作原理是基于电磁感应的原理。

当交流电通过变
压器的主线圈（即初级线圈）时，产生的磁场会感应到次级线圈上，从而产生电流。

通过改变主线圈和次级线圈的匝数比例，可以改变
输入输出电压的大小。

4. 什么是变压器的变比？
- 变比是指变压器的次级线圈与主线圈之间匝数的比值。

例如，如果变压器的变比为1:10，则表示次级线圈的匝数是主线圈的十倍。

5. 如何计算变压器的变比？
- 变压器的变比可以通过计算主线圈匝数和次级线圈匝数的比
值得到。

变比 = 次级线圈匝数 / 主线圈匝数。

6. 变压器的效率是什么？
- 变压器的效率是指输出功率与输入功率之间的比值，用来衡
量能量在变压器中的损耗情况。

变压器的效率通常很高，可达到90%以上。

7. 变压器的使用注意事项有哪些？
- 变压器应该在适当的负载范围内使用，过大或过小的负载都
会影响变压器的正常运行。

- 在使用变压器时应避免过载，以防止损坏或过热。

- 注意变压器的绝缘状态，避免漏电或触电事故的发生。

- 使用过程中要注意保持变压器的通风良好，防止过热。

- 对于故障或疑似故障的变压器，应停止使用并进行维修或更换。

以上是关于变压器的一些练习题，希望对您有所帮助！。

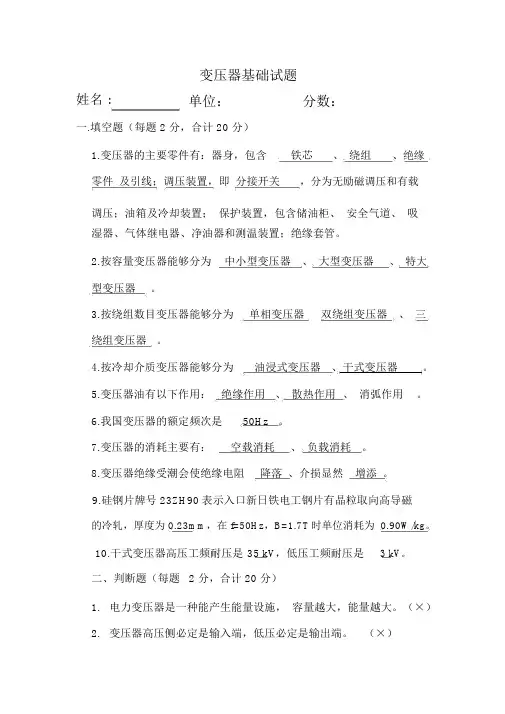

变压器基础试题姓名 :单位：分数：一.填空题（每题 2 分，合计 20 分）1.变压器的主要零件有：器身，包含铁芯、绕组、绝缘零件及引线；调压装置，即分接开关，分为无励磁调压和有载调压；油箱及冷却装置；保护装置，包含储油柜、安全气道、吸湿器、气体继电器、净油器和测温装置；绝缘套管。

2.按容量变压器能够分为中小型变压器、大型变压器、特大型变压器。

3.按绕组数目变压器能够分为单相变压器双绕组变压器、三绕组变压器。

4.按冷却介质变压器能够分为油浸式变压器、干式变压器。

5.变压器油有以下作用：绝缘作用、散热作用、消弧作用。

6.我国变压器的额定频次是50Hz。

7.变压器的消耗主要有：空载消耗、负载消耗。

8.变压器绝缘受潮会使绝缘电阻降落、介损显然增添。

9.硅钢片牌号 23ZH90表示入口新日铁电工钢片有晶粒取向高导磁的冷轧，厚度为 0.23mm，在 f=50Hz，B=1.7T时单位消耗为 0.90W/kg。

10.干式变压器高压工频耐压是 35 kV，低压工频耐压是 3 kV。

二、判断题（每题 2 分，合计 20 分）1.电力变压器是一种能产生能量设施，容量越大，能量越大。

（×）2.变压器高压侧必定是输入端，低压必定是输出端。

（×）3.变压器的变比指的是高压线电压与低压线的比值。

（√）4.环氧树脂干式变压器线圈绝缘资料是红色塑料资料。

（×）5.我国电网当前最高运转电压为 1000kV,德沃普电气电压等级当前定位是 110 kV 及以下产品。

（√）6.电力变压器输出电流与变压器容量亲密有关，电压越低输出电流越大。

（√）7.电容器、电抗器属于变压器一种形式。

（×）8.油浸式变压器温升水平强于干式变压器。

（×）9.变压器发现突发短路时，变压器必定会烧毁。

（×）10.变压器噪声主假如铁芯发出来，减低噪声的方法把铁芯夹紧。

（×）三、简答题。

（每题 15 分。

高中物理：变压器练习题附答案一、单选题1．如图所示为一小型电风扇的电路简图，理想变压器的原、副线圈匝数比为n ，原线圈接电压为U 的交流电源，输出端接有一电阻为r 的灯泡L 和风扇电动机D ，电动机线圈电阻也为r 。

接通电源后，电风扇正常运转，测出通过风扇电动机的电流为I 。

则（ ）A ．副线圈中的电流为2IB ．副线圈两端的电压为nUC ．电动机D 的输出功率为2UI I r nD ．灯泡L 的功率为U I n 2．如图所示，理想变压器原线圈输入电压sin m u U t ω=，副线圈电路中0R 为定值电阻，R 为滑动变阻器，理想交流电压表V 1和V 2的示数分别为1U 和2U ，理想交流电流表A 1和A 2的示数分别为1I 和2I 。

下列说法正确的是（ ）A ．1U 和2U 是电压的瞬时值B ．12I I 、之比等于原、副线圈的匝数之比C ．滑片P 向上滑动过程中，2U 变大，1I 变大D ．滑片P 向上滑动过程中，2U 不变，1I 变小 3．如图所示，理想变压器的原、副线圈分别接理想电流表A 、理想电压表V ，原线圈接输出电压恒定的交流电源，副线圈上通过输电线接有一个灯泡L ，一个电吹风M （内阻与灯泡L 相同），输电线的等效电阻为R ，副线圈匝数可以通过调节滑片P 改变。

S 断开时，灯泡L 正常发光。

滑片P 位置不动，当S 闭合时，以下说法中正确的是（ ）A ．电压表读数增大B ．电流表读数减小C ．为使灯泡L 正常发光，滑片P 应向上滑动D ．灯泡L 与电吹风M 消耗的电功率一定相同4．一含有理想变压器的电路如图所示，图中电阻12R R 、和3R 的阻值分别为121ΩΩ、和4Ω，A 为理想交流电流表，u 为正弦交流电压源，输出电压的有效值恒定。

当开关S 断开时，电流表的示数为I ；当开关S 闭合时，电流表的示数为4I 。

该变压器原、副线圈匝数比为（ ）A ．7B ．6C ．5D ．45．如图甲所示的电路中，理想压器原、副线圈匝数比为10∶1，A 、V 均为理想电表，R 是光敏电阻（其阻值随光强增大而减小）、L 是理想线圈、D 是灯泡，原线圈接入如图乙所示的正弦交流电，下列说法正确的是（ ）A ．电压表的示数为222VB ．原、副线圈的电流都是正弦交流电，且能同时达到各自的最大值C ．当光照增强时，电流表A 的示数变小D ．光照不变，若用一根导线来代替线圈L 则灯D 将变亮6．由半导体材料制成的热敏电阻，电阻率随温度的升高而减小，经常用于火警报警装置。

变压器知识习题及答案一、填空题1、油浸式电力变压器一般是由铁芯、绕组、（）绝缘套管和冷却系统五大部分组成。

2、变压器油起着散热和（）的作用。

3、将连接组别为y , dl 的三相变压器改接为Y, Yno。

如果一次侧的额定电电压不变，则二次侧的额定电压为原来的√3倍，其容量不变。

4、变压器空载运行时，由于（）很小，铜损近似为零。

5、变压器空载运行时的主磁通与额定运行时主磁通相同，所以变压压器的空载损耗似等于（）损耗。

6、变压器运行中温度最高的部位是（），温度最低的是变压器油。

7、当变压器负载系数为（）时，其效率最高。

8、变压器绕组损耗分为基本损耗和附加损耗,其中基本损耗耗是（）。

9、一台油浸自冷式变压器，当周围围空气温度为 32℃时，其上层油温为I 60°'C ，则上层油的温升为（）。

10.变压器空载电流的无功分量很大，而（）分量很小，因此变压器空载运行行时的功率因素很低。

11.变压器空载试验的目的是测量（）损耗和空载电流。

12、变压器并列运行的目的是：（）和提高供电可靠性。

13、变压器的相电压变比等于原边、副边绕组的（）之比。

14、变压器过负荷时的声音是（）。

15、变压器呼吸器中的硅胶受潮后，其颜色变为（）。

16、电力变压器的交流耐压试验，是考核变压器的（）绝缘。

17、测定电力变压器的变压比，一般采用的试验仪器是（）。

18、常用的电压互感器在运行时相当于一个空载运行的降压变压器，它的二次电压基本上等于二次（）。

19、电压互感器按其工作原理可分为（）原理和电容分压原理。

20、电流互感器二次侧的额定电流一般为（）安培，电压互感器二次侧的电压一般为（）伏，这样，可使测量仪表标准化。

二、选择题1、并列运行变压器的变压比不宜超过（）。

A、 2：1 B：3:1 C：4：1 D：5：12、变压器轻瓦斯保护正确的说法是（）。

A.作用于跳闸 B、作用于信号 C.作用于信号及跳闸 D.都不对3、带有瓦斯继电器的变压器，安装时其顶盖沿瓦斯继电器方向的的升高场坡度为（）。

变压器练习题一、填空1．变压器空载损耗（ D ） A ． 全部为铜耗B ． 全部为铁耗Ｃ．主要为铜耗 Ｄ．主要为铁耗分析：当空载时，空载电流小，这时的铜耗就小所以可近视看作铁耗2．双绕组降压变压器，一、二次侧额定值的关系是（ B ）A ．N N N N N N I I U U S S 212121,,>>= Ｂ．N N N N N N I I U U S S 212121,,<>= Ｃ．N N N N N N I I U U S S 212121,,>>> Ｄ．N N N N N N I I U U S S 212121,,<>>分析：双绕组降压变压器两端的容量是相等的可以排除C ，D 。

在双绕组降压变压器一次侧的电压是小于二次侧的，又S=UI 当U 大时要保持S 相等I 就要降低 3．变压器的空载电流的波形为（ D ）A ．正弦波 Ｂ．平顶波 Ｃ．方波 Ｄ．尖顶波分析: 当空载电流波形为正弦波时磁通为平顶波，当磁通为正弦波时电流为尖顶波。

饱和度越高，波形的畸形越厉害 4．变压器短路损耗（ C ）A ．全部为铜耗 Ｂ．全部为铁耗 Ｃ．主要为铜耗Ｄ．主要为铁耗分析：短路时电压低，磁通就变小，铁耗也就小，所以近视看做铜耗5．如果变压器的空载电流波形为正弦波，则主磁通的波形为（ D ）A ．正弦波 Ｂ．尖顶波 Ｃ．方波 Ｄ．平顶波 二、填空6．有一台单相变压器，kVA 50=N S ，V 230/10500/21=N N U U ，二次绕组的额定电流为 217.39 A 。

分析：因为是单相变压器 所以S=UI N I 2=N S N U 2/=50000/230=217.397．变压器主磁通起 能量传递 作用，漏磁通起 漏抗压降 作用。

8．变压器运行时，当 不变损耗等于可变损耗 时效率最高。

9．三相变压器Y ，y4中的组别号4表示低压侧线电压滞后高压侧对应线电压 120 度。

变压器习题集一、填空题：1. 变压器工作原理的基础是 定律。

2. 变压器二次绕组的额定电压是指变压器一次绕组加 ，二次绕组的 电压。

3. 在变压器中，同时和一次绕组、二次绕组相交链的磁通称为 ，仅和一侧绕组交链的磁通称为 。

4. 变压器磁场中的磁通按照性质和作用的不同，分为 和 。

5. 一台变压器的额定频率为60Hz ，现将它接到50Hz 的电网上运行，若电压和线圈匝数均不变，则铁心中的磁通大约为原值的 倍。

6. 一台额定频率为50Hz 的电力变压器接于60Hz 、电压为额定电压的电网上运行，此时变压器磁路饱和程度______，励磁电流______，励磁电抗______，漏电抗______。

7. 当变压器主磁通按正弦规律变化时，（考虑磁路的饱和）其空载电流波形为___________。

8. 变压器的变比为k ，如果将二次绕组折合到一次绕组，则2I '=__________，2E ' =__________，2Z '=__________。

9. 变压器等效电路中的X m 是对应于_________的电抗，R m 是表示_________的等效电阻。

10. 变压器额定电压下负载运行时，当负载电流增大时，铜耗将_ ；铁耗将 。

11. 三相变压器的联结组标号反映的是变压器高、低压侧对应 之间的相位关系。

12. 两台变压器并联运行，第一台短路电压U K I =5%U N ，第二台短路电压U K II =7%U N ，负载时，第___________台变压器先达到满载。

13. 通过 和 实验可求取变压器的参数。

二、单项选择题：1. 一台三相电力变压器S N =560KV A ，U 1N /U 2N =10000/400V ，Dy 接法，负载时忽略励磁电流，低压侧相电流为808.3A 时，则高压侧的相电流为 。

（1）808.3A ； （2）56A ； （3）18.67A2. 三相变压器一次侧的额定电流为 。

变压器典型练习题8（有答案）1．图为一理想自耦变压器，在A、B间输入电压有效值恒定的交变电流，起初滑片P1位于线圈CD的中点G，滑片P2位于滑动变阻器R的中点，电流表和为理想电表，下列说法正确的是（）A．若仅将滑片P1向上滑动，则电流表A1、A2的示数均变小B．若仅将滑片P1向上滑动，则电流表A1、A2的示数均变大C．若仅将滑片P2向上滑动，则电流表A1、A2的示数均变小D．若仅将滑片P2向上滑动，则电流表A1、A2的示数均变大【答案】A,C【知识点】变压器原理；变压器的应用【解析】【解答】AB. 滑片P1上移，原线圈匝数变大，副线圈匝数不变，输入电压不变，由U1 U2=n1 n2可得输出电压减小，副线圈电流减小，故A1减小，由I1 I2=n2 n1可得A2减小，A符合题意，B不符合题意；CD. 滑片P2上移，电阻增大，变压器匝数不变，输入电压和输出电压不变，故电流A1减小，A2减小，C符合题意，D不符合题意。

故答案为：AC【分析】根据变压器电压、电流与匝数的关系，结合电路中的变化条件，可求出电流的变化。

2．对如图甲所示的理想变压器，副线圈回路中接有阻值为R＝10Ω的电阻，现给变压器加上如图乙所示的正弦交流电，开关S闭合后电压表的示数为50V，下列说法正确的是（）A．理想变压器原副线圈匝数之比为3：1 B．理想变压器原线圈的电压为100√2V C．理想变压器原线圈的电流为2.5AD．变压器输出功率为250W【答案】C,D【知识点】变压器原理【解析】【解答】A、由变压器的规律可知n1 n2=U1U2=10050=21A错误。

B、理想变压器原线圈电压的有效值为100V，B错误。

C、变压器副线圈的电流有效值为I2=U2R=5010A=5A由I1 I2=n2 n1解得I1=2.5AC正确。

D、变压器的输出功率为P2=U2I2=50×5W=250WD正确。

故答案为：CD【分析】根据变压器原副线圈电压之比等于匝数之比以及原线圈输入功率和副线圈输出功率相等计算电压和电功率的大小。

变压器典型练习题2（有答案）1.远距离输电示意图如图所示，变压器均为理想变压器，升压变压器的输出电压为U（保持不变），远距离输电线的总电阻为R，电压表V为理想电压表。

则（）A．远距离输电线路的功率损失为U 2RB．升压、降压变压器输出的交流电频率不同C．当P向b端滑动时，输电线上的电流变小D．当P向b端滑动时，电压表V的示数变小【答案】C【知识点】电能的输送；变压器的应用【解析】【解答】 A.远距离输电线路的功率损失为P 损=∆U2R∆U为输电线的总电阻上的电压降，A错误；B. 升压、降压变压器不改变交流电频率，B错误；C.当P向b端滑动时，接入电路电阻增大，用户电流变小，相应的输电线上的电流也变小，C正确；降压变压器原线圈电压变大，副线圈两端电压变大，滑动变阻器分的电压变大，D错误。

故正确答案为：C。

【分析】用户电阻增大，电流减小，降压变压器原线圈电流也减小，输电线电压损失减小，降压变压器原线圈电压增大，副线圈电压增大，用户电流增大，但一定低于原来的值。

2．“西电东送”是我国西部大开发的标志性工程之一。

如图所示为远距离输电的原理图，假设发电厂的输出电压U1恒定不变，输电线的总电阻保持不变，两个变压器均为理想变压器。

下列说法正确的是（）A．当用户负载增多，通过用户用电器的电流频率会增大B．当用户负载增多，升压变压器的输出电压U2增大C．若输送总功率不变，当输送电压U2增大时，输电线路损失的热功率增大D．在用电高峰期，用户电压U4降低，输电线路损失的热功率增大【答案】D【知识点】电能的输送【解析】【解答】A、用户负载增多不会影响到电流的频率，A错误。

B、升压变压器的输出电压由发电厂的输出电压和匝数比决定，与负载无关，B错误。

C、若输送总功率不变，当输送电压U2增大时，由P=UI可知输电线上电流减小，则P 损=I2R线输电线路损失的热功率减小，C错误。

D、用电高峰期，输电功率增大，输电线上的电流增大，输电线上损失的功率和电压增加，用户得到的电压降低，D正确。

变压器检测题一、是非题(每题2分,共24分)( )1.变压器可以改变各种电源的电压。

( )2.变压器的高压绕组匝数多而通过的电流小，可用较细的导线绕制;低压绕组匝数少而通过的电流大,应当用较粗的导线绕制。

( )3.手机充电器中的变压器是一种降压变压器。

( )4.自耦变压器两者之间既有磁的耦合又有电的直接联系，所以不能用作安全变压器。

( )5.钳形电流表测量电流时，可以不用断开电路( )6.铁心是变压器的电路通道,绕组是变压器的磁路部分。

( )7. 电流互感器是一种变压器。

( ) 8.变压器是一种静止的电气设备，它只能传递电能，而不能产生电能。

( ) 9. 变压器带负载工作时,一次绕组、二次绕组的电流与它们的匝数成正比。

( )10. 电压互感器使用时，把原线圈与电路串联。

( )11.额定容量指二次最大有功功率。

( )12。

将万用表置于RX10挡检测线圈绕组两个接线端子之间的电阻值，若某个绕组的电阻值为无穷大，则说明该绕组有断路性故障。

二、填空题（每空2分,共30分)1.变压器是根据原理工作的。

变压器主要由和两基本部分组成。

2.变压器工作时与电源连接的绕组称为，与负载连接的绕组称为，变压器的绕组必须有良好的。

3.为了减小和，变压器的铁心常用磁导率较高而又相互绝的片叠装而成。

4.若变压器的变压比n=10,当一次电流为1A时,流过负载的二次电流为，若一次绕组的匝数为1000匝,则二次绕组的匝数为。

5.某理想变压器，一次绕组接到220 V的交流电源上,二次绕组匝数为150匝, 二次电压为6 V,电流为20 mA,则一次绕组的匝数为，一次电流等于。

6.有一晶体管收音机的输出变压器,一次绕组的匝数是600匝,二次绕组的匝数是150匝; 则该变压器的变压比n= 。

如果在二次绕组接上音圈阻抗为8Ω的扬声器,这时变压器的输入阻抗是。

三、选择题(每题3分,共18分)1.某一理想变压器的一次、二次绕组匝数比为10∶1,若在一次绕组上加u=311sin 314t V的交流电压,则在二次绕组的两端用交流电压表测得的电压是（）。
