油藏工程课程设计姓名：学号：班级：2014年6 月目录第一章油田概况---------------------------------------------------------------------- 41.1油藏地质描述------------------------------------------------------------------ 41.2油藏纵向非均质性评价 --------------------------------------------------------- 4第二章油藏的地质储量 ---------------------------------------------------------------- 62.1地质储量计算------------------------------------------------------------------ 62.2可采储量计算------------------------------------------------------------------ 62.3最终采收率评价---------------------------------------------------------------- 72.4其他参数计算------------------------------------------------------------------ 7第三章层系划分与组合论证 ------------------------------------------------------------- 83.1层系划分原则------------------------------------------------------------------ 83.2划分的层系-------------------------------------------------------------------- 83.3可行性论证-------------------------------------------------------------------- 8第四章注采方式选择 ------------------------------------------------------------------- 94.1注水方式选择------------------------------------------------------------------ 94.2注采井数确定------------------------------------------------------------------ 9第五章注采速度确定 ------------------------------------------------------------------- 95.1油井产能分析------------------------------------------------------------------ 95.2油藏压力保持水平------------------------------------------------------------- 105.3合理注采比------------------------------------------------------------------- 10第六章油藏开发指标预测 -------------------------------------------------------------- 106.1无水采油期开发指标预测------------------------------------------------------- 106.2含水采油期开发指标预测------------------------------------------------------- 146.3指标预测结果----------------------------------------------------------------- 14第七章方案的经济评价及方案优选 ------------------------------------------------------ 167.1评价指标说明----------------------------------------------------------------- 167.2指标评价结果----------------------------------------------------------------- 167.3方案优选的结果--------------------------------------------------------------- 18第八章方案实施要求 ------------------------------------------------------------------ 19附录--------------------------------------------------------------------------------- 20第一章油田概况1.1油藏地质描述本区是胜利油田XX区块，含油面积8.17km2，具有10个小层，顶深从2195m到2257m不连续，平均深度2224.4m；每个小层厚度不均，最小厚度为2.61m，最大厚度为4.38m，平均厚度3.555m；孔隙度分布比较均衡，最小值为0.23296，最大值为0.24864，平均孔隙度（按厚度加权平均）为0.237928；渗透率也不均衡，最小值为85.05×10-3μm2, 最大值为280.896×10-3μm2，平均渗透率（按厚度加权平均）为186.007×10-3μm2。
油藏工程常见计算方法目录1、地层压降对气井绝对无阻流量的影响及预测.......... 错误!未定义书签。
2、利用指数式和二项式确定气井无阻流量差异性研究错误!未定义书签。
3、预测塔河油田油井产能的方法 .................................. 错误!未定义书签。
4、确定气井高速湍流系数相关经验公式 ...................... 错误!未定义书签。
5、表皮系数分解 .............................................................. 错误!未定义书签。
6、动态预测油藏地质储量方法简介 .............................. 错误!未定义书签。
6.1物质平衡法计算地质储量......................................... 错误!未定义书签。
6.2水驱曲线法计算地质储量......................................... 错误!未定义书签。
6.3产量递减法计算地质储量......................................... 错误!未定义书签。
6.4Weng旋回模型预测可采储量.................................... 错误!未定义书签。
6.5试井法计算地质储量................................................. 错误!未定义书签。
7、油井二项式的推导及新型IPR方程的建立.............. 错误!未定义书签。
8、预测凝析气藏可采储量的方法 .................................. 错误!未定义书签。
9、水驱曲线 ...................................................................... 错误!未定义书签。

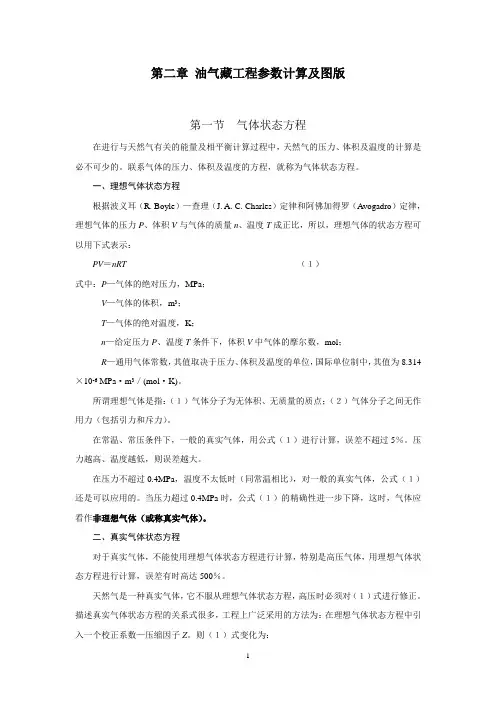

第二章油气藏工程参数计算及图版第一节气体状态方程在进行与天然气有关的能量及相平衡计算过程中，天然气的压力、体积及温度的计算是必不可少的。
联系气体的压力、体积及温度的方程，就称为气体状态方程。
一、理想气体状态方程根据波义耳（R. Boyle）—查理（J. A. C. Charles）定律和阿佛加得罗（Avogadro）定律，理想气体的压力P、体积V与气体的质量n、温度T成正比，所以，理想气体的状态方程可以用下式表示：PV＝nRT（１）式中：P—气体的绝对压力，MPa；V—气体的体积，m3；T—气体的绝对温度，K；n—给定压力P、温度T条件下，体积V中气体的摩尔数，mol；R—通用气体常数，其值取决于压力、体积及温度的单位，国际单位制中，其值为8.314³10-6 MPa²m3／(mol²K)。
所谓理想气体是指：（１）气体分子为无体积、无质量的质点；（２）气体分子之间无作用力（包括引力和斥力）。
在常温、常压条件下，一般的真实气体，用公式（１）进行计算，误差不超过5％。
压力越高、温度越低，则误差越大。
在压力不超过0.4MPa，温度不太低时（同常温相比），对一般的真实气体，公式（１）还是可以应用的。
当压力超过0.4MPa时，公式（１）的精确性进一步下降，这时，气体应看作非理想气体（或称真实气体）。
二、真实气体状态方程对于真实气体，不能使用理想气体状态方程进行计算，特别是高压气体，用理想气体状态方程进行计算，误差有时高达500％。
天然气是一种真实气体，它不服从理想气体状态方程，高压时必须对（１）式进行修正。
描述真实气体状态方程的关系式很多，工程上广泛采用的方法为：在理想气体状态方程中引入一个校正系数—压缩因子Z。
则（１）式变化为：PV ＝ZnRT （２）式中各项意义同前。
根据对应状态原理，在相同的对应状态（即气体具有相等的拟对比温度T pr 和拟对比压力P pr ）下的气体，对理想气体状态方程的偏差相同，即具有相等的Z 值。
表2-1 胜利油田××区块开发动用储量计算结果表区块层组储量级别含油面积km2有效厚度m孔隙度 %含油饱和度%地面原油密度g/cm3体积系数原始油气比m3/t单储系数×104t/（km2.m）石油地质储量×104t溶解气地质储量×108m3储量丰度×104t/km2可采储量×104t胜利油田××区块1 探明82.61 0.24150.68 0.83 1.12 11012.169875 254.10699 3.367683 31.76337375 179.369642 探明 2.85 0.24864 12.52968 285.676704 3.7860768 35.709588 201.6541443 探明 3.31 0.23646 11.915895 315.5328996 4.18176132 39.44161245 222.72910564 探明 3.27 0.23464 11.82418 309.3205488 4.09942896 38.6650686 218.34391685 探明 4.05 0.23562 11.873565 384.703506 5.0984802 48.08793825 271.5554166 探明 3.15 0.23296 11.73952 295.835904 3.9207168 36.979488 208.8253447 探明 3.42 0.23506 11.845345 324.0886392 4.29515064 40.5110799 228.76845128 探明 4.28 0.23569 11.8770925 406.6716472 5.38962424 50.8339559 287.06233929 探明 4.38 0.23989 12.0887425 423.5895372 5.61383724 52.94869215 299.004379210 探明 4.23 0.24066 12.127545 410.3961228 5.43898476 51.29951535 289.6913808注：以1号层组为例计算石油地质储量N=100Ahφ∮（1-Swi）Po/Boi=100×8×2.61×0.2415×（1-0.32）×0.83/1.12=254.10699×104 t溶解气地质储量Gs=10-4N×Rsi=10-4×254.10699×（110/0.83）=3.367683×108m3储量丰度Ω0=N/A=254.10699/8=31.76337375×104 t/km2单储系数 SNF=N/(Ah)=254.10699/（8×2.61）=12.169875×104 t/（km2.m）可采储量N可采=N×（1-Swi-Sor）/(1-Swi)=254.10699×(1-0.32-0.2)/(1-0.32)=179.36964×104 t表1-2储层按孔隙度分级表1-3 储集层按渗透率分级 等级 渗透率 10-3um 2评价 I 级 > 1000 渗透性极好 II 级 1000 - 100 渗透性好 III 级 100 - 10 渗透性中等 IV 级 10 - 1 渗透性微弱 V 级< 1非渗透性的表1-1 油藏几何参数及各小层物性参数表序号 油层顶深（m ）油层厚度（m ）含油面积（km 2）孔隙度 渗透率(10-3 um 2)1 2195 2.61 80.2415 85.05 2 2199 2.85 0.24864 153.006 3 2204 3.31 0.23646 189.588 4 2209 3.27 0.23464 244.482 5 2214 4.05 0.23562 254.268 6 2233 3.15 0.23296 280.896 7 2238 3.42 0.23506 217.098 8 2244 4.28 0.23569 169.092 9 2251 4.380.23989 146.244 10 22574.230.24066119.658 孔隙度，% 25-20 20-15 15-10 10-5 5-0 评价极好好 中等 差无价值表4-1 相对渗透率数据表sw kro Krw kro/krw fw 0.32 0.676 0 ------- -------- 0.352 0.609544 0.00187 325.95935829 0.052102110547 0.384 0.545376 0.00649 84.033281972 0.175******** 0.4160.4837040.013236.6442424240.328379181450.448 0.424528 0.02178 19.49164371 0.4789488348 0.48 0.367952 0.03212 11.455541719 0.60998704734 0.512 0.314184 0.04422 7.1050203528 0.71604551095 0.544 0.263328 0.05797 4.5424874935 0.79774449825 0.576 0.215488 0.07326 2.9414141414 0.85897963631 0.608 0.170976 0.08998 1.9001555901 0.90411401154 0.64 0.130104 0.10824 1.2019955654 0.93712972431 0.672 0.09308 0.12782 0.72821154749 0.96094307836 0.704 0.060424 0.14883 0.40599341531 0.97784200474 0.736 0.032864 0.17127 0.19188415951 0.98940367115 0.768 0.011648 0.19503 0.0597******** 0.99667763426 0.8 0 0.2354 0 1。
常用公式1、(%)100)()(剩余可采储量采油速度当年年产油量当年油田剩余可采储量储采比==2、)()(小数累积累积注水量累积产水量累积注水量小数瞬时日注水量日产水量日注水量存水率=-==-= 3、%100⨯==地质储量累积产油量地质储量采出程度采出程度 4、%100⨯==可采储量累积产油量可采储量采出程度工业采出程度 5、%100⨯=地质储量可采储量采收率 6、%100%100)366(365⨯=⨯⨯=地质储量年产油量地质储量日产油地质储量采油速度 7、%100)366(365⨯-⨯=上年累积产油可采储量日产油剩余可采储量采油速度 %100⨯-=上年累积产油量可采储量本年年产油 %100⨯-+=本年累积产油量年产油量可采储量本年年产油 8、()343410/)10(m t m t 气油比地质储量溶解气储量⨯= 9、%100%100)366(365⨯=⨯⨯=地质储量年产液量地质储量日产液采液速度 10、%1001⨯⨯---=阶段累积生产天数标定日产水平阶段措施产油阶段新井产油阶段合计产油自然递减率瞬时 11、%1001⨯---=上年产油措施产油新井产油年产油自然递减年均 12、瞬时阶段累积生产天数标定日产水平阶段新井产油阶段合计产油综合递减率=⨯⨯--=%1001 13、年均上年年产油新井产油年产油综合递减率=⨯--=%1001 14、口采油井总井数地质储量单井控制储量/)10(4t = 15、)/()()()(d t 油井开井数当月天数液月产油油井开井数液日产油液单井日产油⨯== 16、口采油井总井数剩余可采储量单井控制剩余可采储量/)10(4t = 17、含水率（含水或综合含水）=%100)()(⨯井口日产液量井口日产水量 18、含水率（含水或综合含水）=%100)()(⨯井口月产液量井口月产水量19、含水率（含水或综合含水）=)%(100)()(为年均含水率或含水井口核实年产液量井口核实年产水量⨯ =%1001⨯-核实年产液量核实年产油量 20、含水上升率：瞬时=)(%100)/(无因次地质储量阶段产油量上年末含水率阶段末含水率⨯- 含水上升率：年均=)(%100)/(规划上常用地质储量年产油量上年年均含水率年均含水率⨯- 21、井网密度=)/(2km 口含油面积油水井总井数 22、累积亏空()[])()(1034井口累积产水量体积换算系数井口累积产油量累积注水量+⨯-=m23、排水量=%100⨯累积注水量累积产水量 24、水驱指数=%100⨯⨯-体积换算系数累积产油量累积产水量累积注水量 25、输差=1—%100))(())((⨯产量水油井口产量水油核实 26、剩余可采储量=可采储量—累积产油量（104t ）27、体积换算系数=原油比重体积系数 28、油水井数比=注水井总井数采油井总井数 通常为 1：注水井总井数采油井总井数 29、油气比=()t m 3产油量产气量 30、折算丰度=()24/10km t 含油面积地质储量 31、月注采比=井口累积产水量体积换算系数井口月产油量月注水量+⨯ 32、累积注采比=井口累积产水量体积换算系数井口累积产油量累积注水量+⨯。

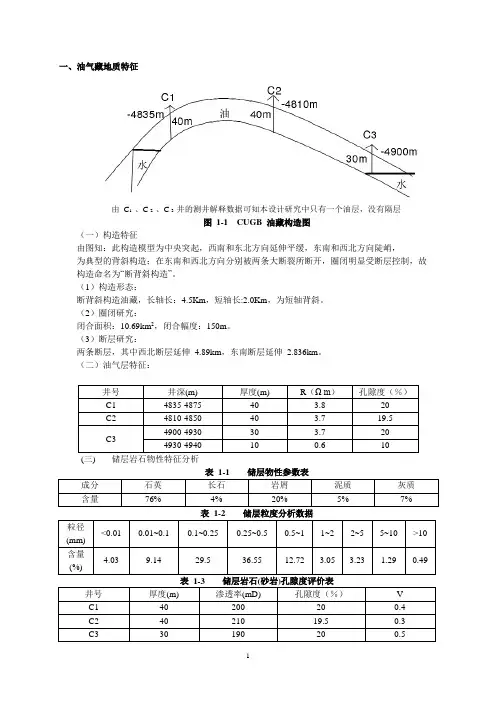

一、油气藏地质特征由C1 、C 2 、C 3 井的测井解释数据可知本设计研究中只有一个油层，没有隔层图1-1 CUGB油藏构造图（一）构造特征由图知：此构造模型为中央突起，西南和东北方向延伸平缓，东南和西北方向陡峭，为典型的背斜构造；在东南和西北方向分别被两条大断裂所断开，圈闭明显受断层控制，故构造命名为“断背斜构造”。
（1）构造形态：断背斜构造油藏，长轴长：4.5Km，短轴长:2.0Km，为短轴背斜。
（2）圈闭研究：闭合面积：10.69km2，闭合幅度：150m。
（3）断层研究：两条断层，其中西北断层延伸 4.89km，东南断层延伸 2.836km。
（二）油气层特征：井号井深(m) 厚度(m) R（Ω m）孔隙度（％）C1 4835-4875 40 3.8 20C2 4810-4850 40 3.7 19.5C3 4900-4930 30 3.7 20 4930-4940 10 0.6 10(三) 储层岩石物性特征分析表1-1 储层物性参数表成分石英长石岩屑泥质灰质含量76% 4% 20% 5% 7%表1-2 储层粒度分析数据粒径(mm)<0.01 0.01~0.1 0.1~0.25 0.25~0.5 0.5~1 1~2 2~5 5~10 >10 含量(%)4.03 9.14 29.5 36.55 12.72 3.05 3.23 1.29 0.49表1-3 储层岩石(砂岩)孔隙度评价表井号厚度(m) 渗透率(mD) 孔隙度（％）VC1 40 200 20 0.4C2 40 210 19.5 0.3C3 30 190 20 0.5（四）储层非均质性分析 （五）储层敏感性分析储层敏感性指储层某种损害的发生对外界诱发条件的敏感程度，主要包括速敏、水敏、酸敏、盐敏和碱敏等。
储层敏感性评价主要通过流动实验来实现，常以速敏和水敏为主要研究对象。
速敏指数：I v =0.08，水敏指数：I w =0.10。
