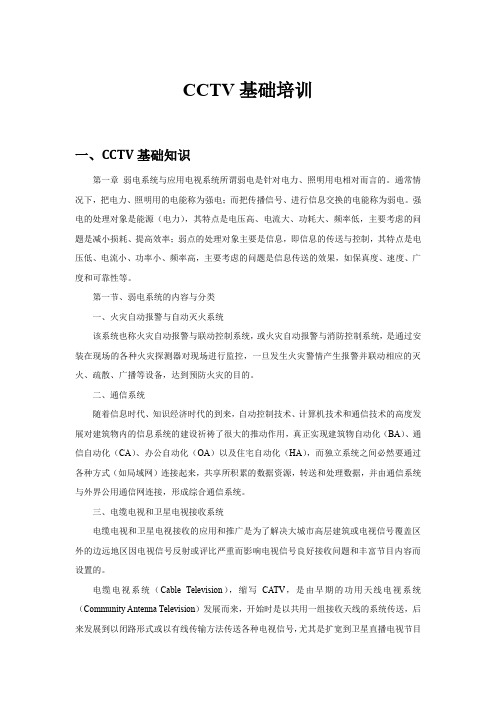

CCTV基础培训一、CCTV基础知识第一章弱电系统与应用电视系统所谓弱电是针对电力、照明用电相对而言的。
通常情况下，把电力、照明用的电能称为强电；而把传播信号、进行信息交换的电能称为弱电。
强电的处理对象是能源（电力），其特点是电压高、电流大、功耗大、频率低，主要考虑的问题是减小损耗、提高效率；弱点的处理对象主要是信息，即信息的传送与控制，其特点是电压低、电流小、功率小、频率高，主要考虑的问题是信息传送的效果，如保真度、速度、广度和可靠性等。
第一节、弱电系统的内容与分类一、火灾自动报警与自动灭火系统该系统也称火灾自动报警与联动控制系统，或火灾自动报警与消防控制系统，是通过安装在现场的各种火灾探测器对现场进行监控，一旦发生火灾警情产生报警并联动相应的灭火、疏散、广播等设备，达到预防火灾的目的。
二、通信系统随着信息时代、知识经济时代的到来，自动控制技术、计算机技术和通信技术的高度发展对建筑物内的信息系统的建设祈祷了很大的推动作用，真正实现建筑物自动化（BA）、通信自动化（CA）、办公自动化（OA）以及住宅自动化（HA），而独立系统之间必然要通过各种方式（如局域网）连接起来，共享所积累的数据资源，转送和处理数据，并由通信系统与外界公用通信网连接，形成综合通信系统。
三、电缆电视和卫星电视接收系统电缆电视和卫星电视接收的应用和推广是为了解决大城市高层建筑或电视信号覆盖区外的边远地区因电视信号反射或评比严重而影响电视信号良好接收问题和丰富节目内容而设置的。
电缆电视系统（Cable Television），缩写CA TV，是由早期的功用天线电视系统（Community Antenna Television）发展而来，开始时是以共用一组接收天线的系统传送，后来发展到以闭路形式或以有线传输方法传送各种电视信号，尤其是扩宽到卫星直播电视节目的接收、微波中继、录像和摄像、自办节目等，使CA TV系统合成信息社会综合信息网的组成部分。
CCTV 监控系统
CCTV监控系统是由一个四画面系统和四台摄像机系统所组成。
技术参数:
•额定电压: 230V
•额定频率: 60Hz
•环境（参数）:
环境温度: -30℃~+60℃
相对湿度: 0~90﹪(20℃)
海拔高度: ≤2000m , 现场, 风沙
•防爆等级: Ex dII BT4
•防护等级：IP65
系统描述:
监控系统的四台摄像系统分别安装在二层台，钻台，泥浆泵和振动筛区域，显示系统和控制系统安装在司钻控制房内。
控制系统包含4画面监控信号输入，选择摄像机选型和四画面镜头和云盘控制器。
连接部分采用特种电缆和防爆接头。
接头可靠连接于司钻控制房的统一接线盒内。
具体布局：
二层台：
1台集成彩色摄像机
1个防爆防尘套
1个防爆盘：水平运动0-350°，上下移动±60°
绞车滚筒:
1台集成彩色摄像机
1个防爆防尘套
1个防爆云盘：水平运动0-350°，上下移动±60°
泥浆泵区域:
1台集成彩色摄像机
1个防爆防尘套
1个半固定盘
振动筛区域：
1台集成彩色摄像机
1个防爆防尘套
1个半固定云盘
司钻控制房：
1个15″液晶显示器，AV输入，防爆防尘套
1个防爆控制器（带键盘）。
中央空调监控系统中央空调监控系统是一套工业远程监控系统。
利用此系统，可以通过电脑对中央空调的主机和管道系统的各类参数进行远程集中监控。
中央空调监控系统包括：空调冷源监控、空调机组监控、新风机组监控、风机盘管监控、膨胀水箱高、低水位监测报警和屋顶排气风机、通风机控制等。
一、系统结构本系统采用模块化可编程控制器(PLC)进行设计，使用人机界面进行集中操作，保证系统的安全、可靠、连续运行。
整个监控系统由可编程控制器(PLC)、监控电脑和数据通讯网络(TCP/IP以太网)组成。
下图为中央空调监控系统结构示意图图1 系统结构示意图二、系统组成1、空调冷源系统监测内容：◇冷水机组运行状态◇冷冻水泵、冷却水泵、冷却塔风机运行状态◇冷水机组冷冻水、冷却水管水流状态◇冷却水供、回水温度◇冷冻水供、回水温度◇冷冻水供、回水压差◇冷冻水总供水流量◇冷冻水供、回水管电动平衡阀瞬时开度◇冷水机组冷冻水、冷却水供水阀开关控制内容：（1）系统根据事先编制好的工作及节假日作息时间表自动启停机组，并自动累计机组运行时间，提示定时维修；（2）根据冷冻水供、回水温度及总供水流量计算实际冷负荷，按冷水机组额定制冷量，控制冷水机组运行台数，达到节能目的；（3）根据冷水机组累计运行时间，在不需要开启全部冷水机组时，启动累计运行时间最短的冷水机组，使设备处于均衡运行状态；（4）为保证机组的安全可靠运行，系统按以下顺序进行启停：启动顺序：冷却塔进水蝶阀→冷却塔风机→冷却水蝶阀→冷却水泵→冷冻水蝶阀→冷冻水泵→延时冷水机组；停止顺序：冷水机组→延时冷冻水泵→冷冻水蝶阀→冷却水泵→冷却水蝶阀→冷却塔风机→冷却塔进水蝶阀；（5）根据冷冻水供、回水总管压差，调节旁通阀开度，保持冷冻水系统压力的稳定；（6）通过调整冷却塔风机的运行台数，使冷却水供水温度保持在设定范围内；（7）根据季节变化进行冬夏季转换。
2、空调机组系统监测内容：◇空调机组送风机运行状态、故障状态◇空调机组过滤器阻塞状态、提醒运行操作人员及时清洗◇空调机组新风温、湿度◇空调机组回风温、湿度◇空调机组送风温、湿度控制内容：（1）系统根据事先编制好的工作及节假日作息时间表自动启停机组，并自动累计运行时间，提示定时维修；（2）根据室内外空气状况，调节新、回风阀开度，合理利用新风，节约能源；（3）根据回风温度，自动调节表冷器/加热器的冷/热水阀开度，使回风温度控制在设定值；（4）根据回风湿度，自动调节加湿阀的开关，满足室内湿度要求；（5）在北方地区冬季气候寒冷，为防止空调机组盘管受冻，在表冷器后端设置防冻开关，当温度低于一定值（一般设定为5ºC）时报警，并自动停止风机，关闭新风阀，全部打开热水阀，以防盘管冻裂；（6）新风阀与送风机联锁，风机停止时自动关闭新风阀。
TV监控系统摄像机安装摄像机安装前要进行如下检查：将摄像机逐个通电进行检测和粗调，在摄像机正常工作状态后，方可安装；检查云台的水平、垂直转动角度，并根据设计要求定准云台转动起点方向；检查摄像机防护罩的雨刷动作；检查摄像机机座与支架或云台的安装尺寸。
在搬动、架设摄像机过程中，不得打开镜头盖。
摄像装置的安装应牢靠、稳固。
从摄像机引出的电缆要留有1m的余量，不得影响摄像机的调试转动。
摄像机的视频信号和电源线均要固定，套用金属软管防护，不得用插头承受电缆的自重。
先对摄像机进行初步安装，经通电试看、细调、检查各项功能，观察监视区域的覆盖范围和图像质量，符合要求后方可固定。
摄像机安装使用稳定牢固的支架，固定于建筑物上或采用室外立杆支撑。
安装高度应保证室内不低于2.5米，室外不低于3.5米。
摄像机安装尽量避免逆光设置，必须逆光设置的场合，除对摄像机的技术性能加以调整外，应尽量减少监视区域的对比度。
室外立杆采用铸铁材质，安装时底部浇筑水泥墩。
1.1.2.线槽敷设及支架安装工艺线槽采用涂锌、涂塑金属材料和聚乙烯材料，规范要求水平度≤5mm，垂直度≤5mm，支架距离≤1.6米。
桥架及线槽的安装位置应符合施工图规定，左右偏差不应超过于50mm，水平度每米不应超过2mm。
垂直桥架及线槽应与地面保持垂直并无倾斜现象，垂直度偏差不应超过3mm。
线槽截断处及两线槽拼接处应平滑、无毛刺。
吊架与支架安装应保持垂直，整齐牢固无歪斜现象。
金属桥架及线槽节与节应接触良好，安装牢固。
连接片螺丝安装牢固，平行强电线槽施工时，要有30厘米以上的间距。
水平弯角，上下弯角要有转角，以免穿线时损伤电线电缆。
充分了解其它风、水管道的分布，位置和技术工艺要求，以免与这些管道发生空间上的矛盾确定线路方式。
应充分考虑设备用线容量能满足今后发展（留有40%的备用量）。
尽量避免穿越建筑物的沉降、伸缩缝，如必须穿过时，应做好相应处理。
线槽焊接处应清除焊渣，并做好支架、线槽的防腐处理。
监控系统的中央监控随着科技的不断进步和发展，监控系统在各个领域的应用越来越广泛。
而其中的中央监控系统，则是监控系统的核心和重要组成部分。
本文将从中央监控系统的定义、作用和优势等方面进行论述。
1. 中央监控系统的定义中央监控系统是一种通过集中控制和管理的方式，对分布在不同地点的监控设备进行实时监控和操作的系统。
它通常由监控主机、监控服务器、监控控制中心和监控终端等组成，可以有效地对各个监控点的状态进行实时监测和控制。
2. 中央监控系统的作用中央监控系统在各个领域都发挥着重要的作用。
首先，在安防领域中，中央监控系统可以对监控点进行高效的管理和控制，提供实时视频监控和报警功能，有效减少安全事故和犯罪行为的发生。
其次，在工业生产中，中央监控系统可以对各种设备的运行状况进行实时监测，及时预警并解决潜在问题，提高生产效率和质量。
此外，在交通领域中，中央监控系统可以对道路交通情况进行实时监控，提供交通状况的数据分析和管理指导，提高交通的流畅性和安全性。
3. 中央监控系统的优势中央监控系统相对于传统的分散式监控系统有着许多优势。
首先，它实现了分布式监控设备的集中式管理，提供了更高效、更便捷的操作方式。
其次，中央监控系统具备实时性和全面性，可以对各个监控点进行精确的监控和控制，提高了监控效果和反应速度。
此外，中央监控系统还具备灵活性和可扩展性，可以根据需要对监控系统进行定制和扩展，满足不同应用场景的需求。
4. 中央监控系统的应用中央监控系统广泛应用于各个领域。
在安防领域中，它被用于监控商场、住宅小区、公共场所等地的安全情况；在工业生产中，它被用于监控各类生产设备和流水线的运行状况；在交通领域中，它被用于监控道路交通情况和城市交通信号灯的控制。
此外，中央监控系统还被应用于能源、电力、通信等领域，起到了重要的作用。
5. 中央监控系统的未来发展趋势随着物联网、云计算和大数据技术的发展，中央监控系统将迎来更广阔的应用前景。
