专业术语解释1 图像传感器图像传感器是组成数字摄像头的重要组成部分，根据元件不同分为CCD（Charge Coupled Device，电荷耦合元件）和CMOS（Complementary Metal-Oxide Semiconductor，金属氧化物半导体元件）。
CCD是应用在摄影摄像方面的高端技术元件，CMOS则应用于较低影像品质的产品中，它的优点是制造成本较CCD更低，功耗也低得多，这也是市场很多采用USB接口的产品无须外接电源且价格便宜的原因。
尽管在技术上有较大的不同，但CCD和CMOS 两者性能差距不是很大，只是CMOS摄像头对光源的要求要高一些，但现在该问题已经基本得到解决。
目前CCD元件的尺寸多为1/3英寸或者1/4英寸，在相同的分辨率下，宜选择元件尺寸较大的为好。
2 照度照度(Luminosity)指物体被照亮的程度，采用单位面积所接受的光通量来表示，表示单位为勒[克斯](Lux,lx) ，即1m ／m2 。
1 勒[克斯]等于1 流[明](lumen,lm)的光通量均匀分布于1m2 面积上的光照度。
照度是以垂直面所接受的光通量为标准，若倾斜照射则照度下降。
勒克司（lux,法定符号lx）照度单位，为距离一个光强为lcd的光源，在1米处接受的照明强度，习称：烛光.米。
亦即距离该光源1米处，1平方米面积接受1lm光通量时的照度。
3 电子快门电子快门（Electronic Shutter）是比照照相机的机械快门功能提出一个术语，它相当于控制CCD图像传感器的感光时间。
由于CCD感光的实质是信号电荷的积累，则感光时间越长，信号电荷的积累时间就越长，输出信号电流的幅值也就越大。
通过调整光生信号电荷的积累时间（即调整时钟脉冲的宽度），即可实现控制CCD感光时间的功能。
4 曝光曝光，在摄影学上是指让光线通过镜头形成结像光，进入暗箱到达感光片上，使胶片感光乳剂在光化作用中产生潜影。
有时候感光胶片不恰当的暴露于光线当中而失效也叫做曝光。

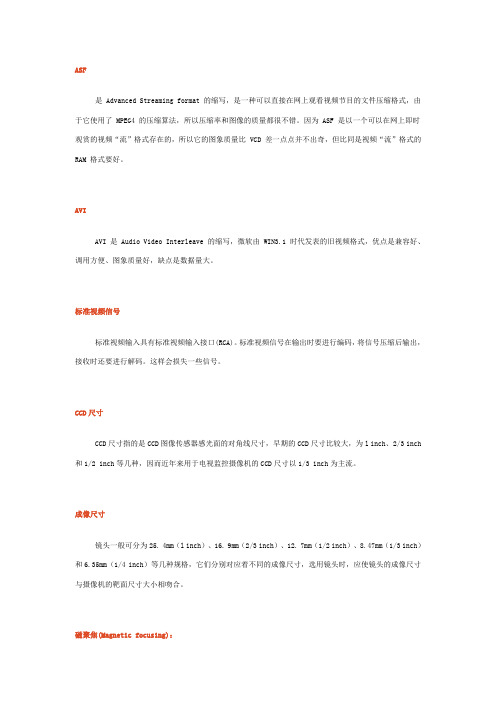

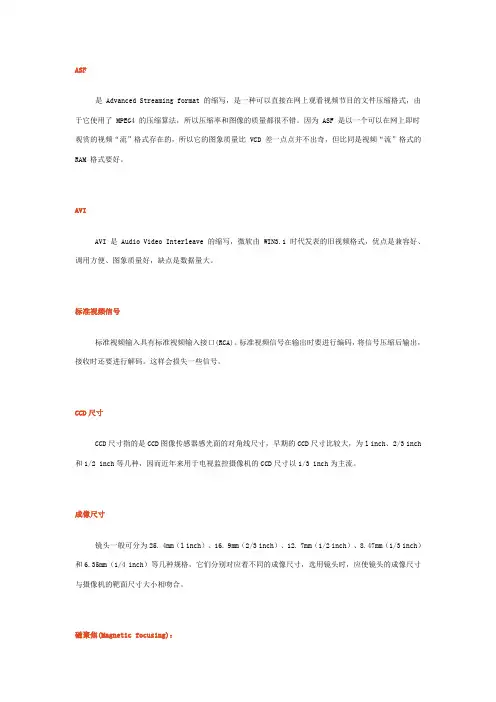

ASF是 Advanced Streaming format 的缩写，是一种可以直接在网上观看视频节目的文件压缩格式，由于它使用了 MPEG4 的压缩算法，所以压缩率和图像的质量都很不错。
因为 ASF 是以一个可以在网上即时观赏的视频“流”格式存在的，所以它的图象质量比 VCD 差一点点并不出奇，但比同是视频“流”格式的RAM 格式要好。
AVIAVI 是 Audio Video Interleave 的缩写，微软由 WIN3.1 时代发表的旧视频格式，优点是兼容好、调用方便、图象质量好，缺点是数据量大。
标准视频信号标准视频输入具有标准视频输入接口(RCA)。
标准视频信号在输出时要进行编码，将信号压缩后输出，接收时还要进行解码。
这样会损失一些信号。
CCD尺寸CCD尺寸指的是CCD图像传感器感光面的对角线尺寸，早期的CCD尺寸比较大，为l inch、2/3 inch 和1/2 inch等几种，因而近年来用于电视监控摄像机的CCD尺寸以1/3 inch为主流。
成像尺寸镜头一般可分为25. 4mm（l inch）、16. 9mm（2/3 inch）、12. 7mm（1/2 inch）、8.47mm（1/3 inch）和6.35mm（1/4 inch）等几种规格，它们分别对应着不同的成像尺寸，选用镜头时，应使镜头的成像尺寸与摄像机的靶面尺寸大小相吻合。
磁聚焦(Magnetic focusing)：利用磁场作用来使电子束会聚的方法。
DIVXDIVX 视频编码技术可以说是一种对 DVD 造成威胁的新生视频压缩格式（有人说它是 DVD 杀手），它由 Microsoft mpeg4v3 修改而来，使用 MPEG4 压缩算法。
同时它也可以说是为了打破 ASF 的种种协定而发展出来的。
而使用这种据说是美国禁止出口的编码技术 --- MPEG4 压缩一部 DVD 只需要 2 张CDROM！这样就意味着，你不需要买 DVD ROM 也可以得到和它差不多的视频质量了，而这一切只需要你有CDROM 哦！况且播放这种编码，对机器的要求也不高，CPU 只要是 300MHZ 以上（不管你是PII,CELERON,PIII,AMDK6/2,AMDK6III,AMDATHALON,CYRIXx86）在配上 64 兆的内存和一个 8兆显存的显卡就可以流畅的播放了。
监控系统中的名词解释在现代社会中，监控系统已经成为一种普遍存在的安全保障机制。
无论是在公共场所、商业机构还是个人家庭中，监控系统通过使用高科技设备和软件，实现对事件、人员和环境的监视和记录。
然而，对于监控系统中的一些专业名词，很多人可能并不熟悉。
本文将对监控系统中的一些常见名词进行解释，帮助读者更好地理解和应用这些技术。
1. 摄像机（Camera）摄像机是监控系统中最基础的设备之一，主要用于捕捉监控区域的图像和视频。
摄像机通常分为模拟摄像机和网络摄像机两种类型。
模拟摄像机将图像通过传统的模拟信号传输至监视器上，而网络摄像机则通过网络将图像数字化并传输至监视器或存储设备。
摄像机可以实现全天候监控，并可根据需要选择不同的镜头类型实现不同的远近视距，从而满足各种监控需求。
2. 数字录像机（DVR）与网络视频录像机（NVR）数字录像机（DVR）和网络视频录像机（NVR）是用于存储和管理监控系统中摄像机拍摄的图像和视频的设备。
DVR主要针对模拟摄像机，通过将模拟信号转换为数字信号进行录制和存储。
而NVR则适用于网络摄像机，通过网络传输和存储视频数据。
DVR和NVR支持远程访问，可以随时查看和管理录制的图像和视频。
3. 码流（Bitrate）码流是指数字视频数据流中传输的位数，通常用bps（每秒位数）表示。
码流越高，图像细节和画面质量就越好，但对存储和传输带宽的需求也越大。
所以，在监控系统中，根据实际需求，可以根据不同的场景和目标选择合适的码流来平衡画质和带宽。
4. 像素（Pixel）像素是图像中最小的单元，是图像分辨率和细节的基本组成部分。
在监控系统中，像素数目决定了图像的清晰度和细节程度。
通常情况下，高分辨率的图像能够提供更清晰的画质，但也需要更大的存储空间和更高的处理能力来处理。
5. 运动检测（Motion Detection）运动检测是指监控系统利用摄像机感知到的像素变化来识别图像中的运动目标。
当摄像机检测到运动时，系统会触发报警或者录制视频。
CCTV安防监控培训资料针对名词做解释：CCTV即Closed Circuit Television 的缩写，是闭路电视系统的意思。
其利用电学原理，透过光学镜头所摄取的影像光能，经由摄影机内的芯片(CCD)或摄像管(tube)转变为电能，再经由电缆线及一些用途不同的辅助器材传送到监视器上，使电能回复光能呈现在屏幕上1. 基础名词解释垂直同步、彩色视频复合信号同步、外同步、直流线锁定和完全同步是摄像机之间不同的同步方法。
完全同步全体锁定是两部用于精密的应用如广播摄影棚摄像机之间完全同步最好的方法。
它将同步：水平，垂直，偶数/奇数区域，色彩触发频率和阶段。
垂直同步是最简单的方法来同步两部摄像机，通过垂直驱动频率来保证视频能够采用老式的切换期或者四分割机器，在同一个监视器上显示几个影像源。
垂直驱动信号通常由重复频率20/16.7毫秒（50/60赫兹）和脉冲1~3毫秒宽度的脉冲组成。
彩色视频复合信号同步彩色视频复合信号代表视频和彩色触发信号，意味着摄像机能和外部的复合彩色视频信号同步。
然而尽管称作彩色视频复合信号同步，实际上只进行水平同步和垂直同步，而没有色彩触发同步。
外同步非常类似于彩色视频复合信号同步。
一个摄像机能够同步于另一个摄像机的视频信号，一个外同步摄像机能使用输入的彩色视频复合信号，提取水平和垂直同步信号来做同步。
直流线锁定是一种古老的技术，利用直流50/60赫兹电源线电流来同步摄像机。
因为直流24伏电源广泛使用于多数建筑物防火警报系统，由于非常容易获得。
由于老型号的切换器和分割系统没有数字记忆功能，要保持稳定的影像，摄像机之间的同步非常必要，直流线锁定就是摄像机同步于交流50/60赫兹，彩色信道之间时间的关联和水平/垂直信号没有约束会导致糟糕的色彩转换（色彩阶段设计），因此所有使用交流线锁定的用户不可避免地失去很好的色彩转换。
幸运的是，现在的分割器和16通道复合处理器以及硬盘录象机都有内部记忆体来克服这个问题，不再需要同步信号，因此交流线锁定可能若干年后会被淘汰掉。
一、监控设备介绍①云台我们经常提到云台，但有的人对它没有什么感性认识，其实云台就是两个交流电组成的安装平台，可以水平和垂直的运动。
我们所说的云台区别于照相器材中的云台，照相器材的云台一般来说只是一个三脚架，只能通过手来调节方位；而监控系统所说的云台是通过控制系统在远端可以控制其转动方向的。
云台有多种类型：按使用环境分为室内型和室外型，主要区别是室外型密封性能好，防水、防尘，负载大。
按安装方式分为侧装和吊装，即云台是安装在天花板上还是安装在墙壁上。
按外形分为普通型和球型，球型云台是把云台安置在一个半球形、球形防护罩中，除了防止灰尘干扰图像外，还隐蔽、美观、快速。
在挑选云台时要考虑安装环境、安装方式、工作电压、负载大小，也要考虑性能价格比和外型是否美观。
②支架如果摄像机只是固定监控某个位置不需要转动，那么只用摄像机支架就可以满足要求了。
普通摄像机支架安装简单，价格低廉，而且种类繁多。
普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。
室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中我们发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上……由于种种原因，现有的支架可能难以满足要求，需要另外加工或改进，这里就不再多说了。
③防护罩防护罩也是监控系统中最常用的设备之一，主要分为室内和室外两种。
室内防护罩主要区别是体积大小，外形是否美观，表面处理是否合格。
功能主要是防尘、防破坏。
室外防护罩密封性能一定要好，保证雨水不能进入防护罩内部侵蚀摄像机。
有的室外防护罩还带有排风扇、加热板、雨刮器，可以更好的保护设备。
当天气太热时，排风扇自动工作；太冷时加热板自动工作；当防护罩玻璃上有雨水时，可以通过控制系统启动雨刮器。
挑选防护罩时先看整体结构，安装孔越少越利于防水，再看内部线路是否便于联接，最后还要考虑外观、重量、安装座等等。
④监视器监视器是监控系统的标准输出，有了监视器我们才能观看前端送过来的图像。
安防工程师要监控摄像机的学习资料，下面这些摄像机的技术参数看不懂，在网上也找不到。
请安防工程师给我相关参数和专业名词的详解，我的解答如下：道路型广播级摄像机——行业内都大致把摄像机分成三类，即广播级、专业级和家用级。
中国的广播制式是PAL制（PAL制式是电视广播中色彩编码的一种方法，全名为Phase Alternating Line ，逐行倒相，625 条扫描线，每秒25格画面，隔行扫描）。
标准画面应该是768x576像素，目前经过数字采集处理的画面分辨率一般为720x576。
广播级摄像机和专业及家用摄像机是怎样区分的呢？要全面分析它们之间的区别，从技术参数上说有着太多的内容，一般人也很难理解里面的专业词汇。
主要应用于广播电视领域，图像质量高，性能全面，但价格较高，体积也比较大，根据使用目的的不同，它们又可以分为以下三种：一是演播室用摄像机。
二是新闻采访(ENG)摄像机。
三是现场节目制作(EFP)摄像机。
所谓道路型广播级摄像机，严格意义上讲是没有这种说法的，厂家这样宣传有夸大功能的嫌疑，用在道路监控上充其量是专业级摄像机。
高清晰微光彩色摄像机——同样，业界也没有这样的说法，高清晰微光彩色摄像机是很不专业的叫法，一般都称之为高清晰低照度彩色摄像机,高清晰顾名思义就是清晰度高的摄像机，低照度就是在很弱光线下能清晰摄像的摄像机。
彩色转黑白低照度摄像机——白天照度高的情况下，摄像机是彩色模式，液晶或弱光环境下，为了力求摄像机的清晰度，牺牲摄像画面的色彩，转为黑白拍摄的模式，是摄像画面清晰，彩色转黑白低照度摄像机就是为了实现这样的功能。
智能红外球——智能红外球的说法也不是很专业的，准确的说法应该是红外智能一体化高速球摄像机，这种摄像机可以实现零照度（也就是完全黑暗）的情况下拍摄，可以360度旋转，摄像角度可控的智能监控摄像机。
智能中速球-中速球就是匀速球，球形摄像机，匀速旋转摄像的，与高速球的区别在于高速球可以任意速度任意角度旋转，而匀速球只能水平匀速旋转，有一定局限性。
英文名词说明BNC 全称Bayonet Nut Connector，一种用于同轴电缆的连接器DHCP 动态主机配置协议，用于动态地指派配置信息DNS 域名系统，以用户友好的方式将名字转换为IP地址H.264 一种视频压缩标准，也称为MPEG-4（PART10）HTTP 超文本传送协议IDE 一种磁盘驱动器的接口类型NFS 网络文件系统NTSC 一种电视制式OSD 屏幕显示PAL 一种电视制式PTZ 云台、镜头的控制PPPoE 在以太网上传输PPP协议RCA 一种视音频接口（俗称莲花头）RS-232 EIA开发的一种25芯接口标准，也成为EIA-232RS-485 EIA开发的一种25芯接口标准，也成为EIA-232SDK 软件开发包TCP 传输控制协议USB 通用串行总线UTP 无屏蔽双绞线，本文泛指以太网络接口VGA 代表一种分辨率，640×480像素。
本文泛指一种显示器，显示分辨率可支持800×600/60Hz，800×600/75Hz，1024×768/60Hz中文名词说明饱和度彩色图像颜色的强度或纯度报警量开关量报警信号报警器报警采集器串口串行接口端口号协议端口地址，一个整数，用来标识一个进程对比度画面亮度的比值多播地址用于多播的地址复合流含视频与音频压缩的数据流环通输出本文指将输入的视频信号进行一对一输出解码器可解析控制协议的控制器录像延时到达设定录像时间后，往后延长的时间大小客户端向服务器发起通信的一个程序亮度彩色图像颜色的相对明暗程度码流类型压缩的视频数据类型，包括视频流与复合流命令触发通过命令触发某个任务的执行上传中心通过以太网口发送报警及异常等数据色度色彩差异分量声音警告报警时通过声音来通知视频丢失视频输入通道有视频连接，但没有接收到视频信号视频流只含视频的压缩数据流视频帧率每秒帧数图像分辨率图像大小和尺寸，单位像素网关用来连接使用不同通信协议的两个分开的网络的设备位率位率类型，位率上限物理地址媒体接入控制地址，也称MAC地址巡航摄像头的运动路径移动侦测分析视频中是否有变化预录时间开始录像前的预先录像时间预置点预先设置的坐标遮挡报警某区域被遮挡住后进行报警遮盖隐藏图像中的某个视频区域专业术语详解DCIF我们常说的2CIF（704*288，也叫Half D1），较CIF（352*288）在水平方向上提高了一倍的分辨率，在垂直方向上没有改变，而我们习惯的显示比例为4：3，在经过水平和垂直方向的缩放处理后，会导致图像的不均衡。
视频监控系统常用专业术语10.24视频监控系统是弱电系统中最常见的子系统，很多监控行业的朋友，特别是刚入行，遇到一些监控问题搞不清楚而感到头疼，下面本文分享监控基本知识一问一答解读!1、CCTV的含义是什么?——(难度：中等)答：CCTV是英文Closed Circuit Television的缩写，意思是闭路电视监控系统2、什么是镜头的焦距?——(难度：中等)答：从光学原理来讲焦距就是从焦点到透镜中心的距离。
即焦距长度。
如"f=8-24mm，"，就是指镜头的焦距长度为8-24mm 3、焦距长短与成像大小视角大小有什么关系?——(难度：容易)答：焦距长短与成像大小成正比，焦距越长成像越大，焦距越短成像越小。
镜头焦距长短与视角大小成反比，焦距越长视角越小，焦距越短视角越大。
4、焦距长短与景深透视感又什么关系?——(难度：容易)答：焦距长短与景深成反比，焦距越长景深越小，焦距越短景深越大。
焦距长短与透视感的强弱成反比，焦距越长透视感越弱，焦距越短透视感越强。
5、什么是摄像机的后焦调整?——(难度：容易)答：当安装上标准镜头，要使被摄景物的成像恰好成在CCD 图像传感器的靶面上，可以采用固定镜头，而调整ccd的位置的方法这种方法叫摄像机的后焦调整。
6、什么是镜头F值?——(难度：容易)答：F值即指镜头之明亮度。
镜头规格中所显示<最大口径比1:1.2>之<1.2>即为F值。
F值越小表示镜头之明亮度越高。
F 值每缩小一级距，明亮度即增加两倍。
镜头之射入光量与光束之断面积[镜头的有效口径[D]的平方]成比例，因此影像明亮度为F 值平方之反比。
由此推算，F值每缩小一级距，明亮度即增加两倍。
7、什么是镜头的光圈?——(难度：容易)答：光圈的功能就如同我们人类眼睛的虹蟆，主要用来调整摄像机的进光量，F表示镜头的孔径，较小的F值表示较大的光圈8、什么是景深?——(难度：容易)答：当某一物体聚焦清晰时，从该物体前面的某一段距离到其后面的某一段距离内的所有景物也都当清晰的。
名词术语的定义和解释CCTV（Closed-circuit television）：闭路电视。
指图像信号在指定的闭合网络内传输的电视系统。
视频信号：经过光/电转换器件转换后，与图像相对应的电信号。
彩色图像信号占用的频率大约从接近0Hz，一直到8MHz，即0～8MHz。
彩色视频信号中包含有亮度信号和色彩信号，而黑白视频信号中只有亮度信号。
彩色视频信号又有多种形式（格式），常用的有：YC分离信号；UV色差信号；复合视频信号等。
彩色信号：表征图像色彩信息的信号。
目前的电视系统均采用红（Red）、绿（Green）、蓝（Blue）三基色彩色分解、合成原理，所使用的彩色信号即红（R）、绿（G）、蓝（B）三基色信号。
复合视频信号：为了保证接收端的显示屏上能够同步、准确地显示摄像机所拍摄的图像，在视频信号上必须附加上行、场同步信号，彩色副载波信号等多种控制信号。
这种附加了需要的控制信号以后的视频信号，称之为复合视频信号。
在CCTV系统中使用和传输的基本上全部都是复合视频信号。
YC分离信号：Y代表亮度信号，C代表色彩信号，它是黑白与彩色兼容的信号，也是彩色电视最初期的信号。
由于它可以有效避免亮度信号和彩色信号之间的串扰问题，所以许多民用的高保真视频设备，使用这种信号进行传输，即通常所说的S端子信号。
UV信号：是利用矩阵电路对RGB信号进行处理后的彩色色差信号。
它既可以有效压缩信号所占用的空间，又最大限度地减小彩色信号的失真。
在PAL制彩色系统中得到了广泛的应用。
V=0.877（R-Y），U=0.493（B-Y），其中：Y=0.30R+0.59G+0.11B注：在NTSC制彩色系统中由于带宽的限制，采用的是IQ色差信号。
彩色全电视信号：标准的全电视信号是包括图像的亮度信号、彩色副载波信号、行与场消隐信号、行与场同步信号、开槽脉冲和前、后均衡脉冲8种信号的复合信号。
但是通常所说的全电视信号是指包括了伴音信号在内的视频、音频复合信号。
