透层与下封层技术要求

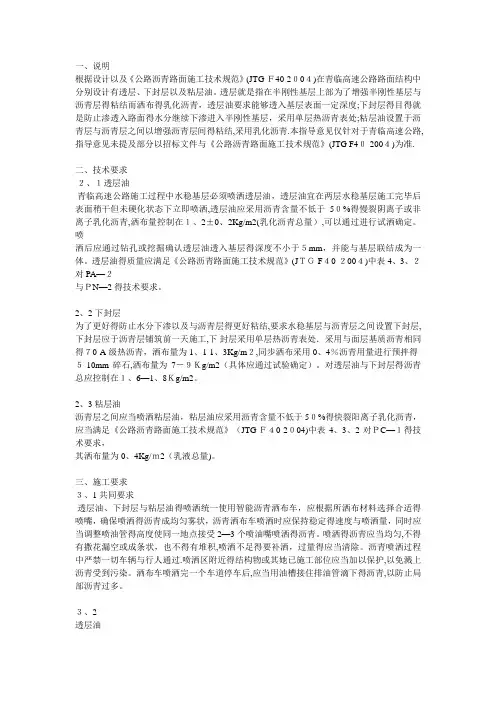

一、说明根据设计以及《公路沥青路面施工技术规范》(JTG Ｆ40-2０0４)在青临高速公路路面结构中分别设计有透层、下封层以及粘层油。

透层就是指在半刚性基层上部为了增强半刚性基层与沥青层得粘结而洒布得乳化沥青，透层油要求能够透入基层表面一定深度;下封层得目得就是防止渗透入路面得水分继续下渗进入半刚性基层，采用单层热沥青表处;粘层油设置于沥青层与沥青层之间以增强沥青层间得粘结,采用乳化沥青.本指导意见仅针对于青临高速公路,指导意见未提及部分以招标文件与《公路沥青路面施工技术规范》(JTG F4０-200４)为准.二、技术要求２、１透层油青临高速公路施工过程中水稳基层必须喷洒透层油，透层油宜在两层水稳基层施工完毕后表面稍干但未硬化状态下立即喷洒,透层油应采用沥青含量不低于5０%得慢裂阴离子或非离子乳化沥青,洒布量控制在１、2±0、2Kg/m2(乳化沥青总量）,可以通过进行试洒确定。

喷洒后应通过钻孔或挖掘确认透层油透入基层得深度不小于５mm，并能与基层联结成为一体。

透层油得质量应满足《公路沥青路面施工技术规范》(JＴＧ F４0-２00４)中表4、3、２对PA—２与ＰN—2得技术要求。

2、2下封层为了更好得防止水分下渗以及与沥青层得更好粘结,要求水稳基层与沥青层之间设置下封层,下封层应于沥青层铺筑前一天施工,下封层采用单层热沥青表处．采用与面层基质沥青相同得７0-A级热沥青，洒布量为1、1-1、3Kg/m２,同步洒布采用0、4％沥青用量进行预拌得５-10mm碎石,洒布量为7－９Ｋg/m2（具体应通过试验确定）。

对透层油与下封层得沥青总应控制在１、6—1、8Ｋg/m2。

2、3 粘层油沥青层之间应当喷洒粘层油，粘层油应采用沥青含量不低于5０%得快裂阳离子乳化沥青，应当满足《公路沥青路面施工技术规范》（JTG Ｆ４0-2０04)中表4、3、2对ＰC—１得技术要求，其洒布量为0、4Kg/ｍ2（乳液总量)。

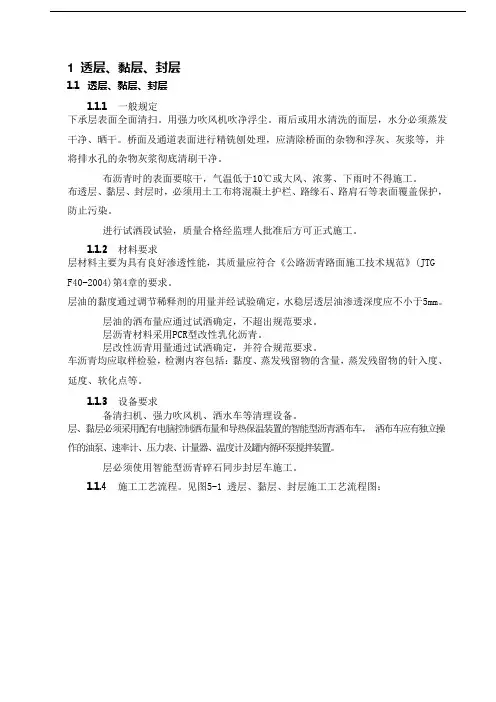

1 透层、黏层、封层1.1透层、黏层、封层1.1.1一般规定下承层表面全面清扫。

用强力吹风机吹净浮尘。

雨后或用水清洗的面层，水分必须蒸发干净、晒干。

桥面及通道表面进行精铣刨处理，应清除桥面的杂物和浮灰、灰浆等，并将排水孔的杂物灰浆彻底清刷干净。

布沥青时的表面要晾干，气温低于10℃或大风、浓雾、下雨时不得施工。

布透层、黏层、封层时，必须用土工布将混凝土护栏、路缘石、路肩石等表面覆盖保护，防止污染。

进行试洒段试验，质量合格经监理人批准后方可正式施工。

1.1.2材料要求层材料主要为具有良好渗透性能，其质量应符合《公路沥青路面施工技术规范》(JTG F40-2004)第4章的要求。

层油的黏度通过调节稀释剂的用量并经试验确定，水稳层透层油渗透深度应不小于5mm。

层油的洒布量应通过试洒确定，不超出规范要求。

层沥青材料采用PCR型改性乳化沥青。

层改性沥青用量通过试洒确定，并符合规范要求。

车沥青均应取样检验，检测内容包括：黏度、蒸发残留物的含量，蒸发残留物的针入度、延度、软化点等。

1.1.3设备要求备清扫机、强力吹风机、洒水车等清理设备。

层、黏层必须采用配有电脑控制洒布量和导热保温装置的智能型沥青洒布车，洒布车应有独立操作的油泵、速率计、压力表、计量器、温度计及罐内循环泵搅拌装置。

层必须使用智能型沥青碎石同步封层车施工。

1.1.4施工工艺流程。

见图5-1 透层、黏层、封层施工工艺流程图：清扫下层材料准备沥青洒布车运输沥青按设计数量喷洒沥青、碎石放边缘线处理接头质量自检报监理验收交通管制进行下道工序图5-1 透层、黏层、封层施工工艺流程图1.1.5 施工要点1)透层(1) 喷洒前先将基层表面的浮尘彻底吹净、表面骨料外露。

透层沥青宜在基层碾压成型后，表面稍变干燥但尚未硬化的情况下喷洒，当基层完工时间较长，表面过分干燥，应在基层表面少量洒水，并待其表面稍干后喷洒透层沥青。

(2) 透层沥青在水泥稳定级配碎石基层的喷洒量为1.1kg/m 2，渗透深度应不小于 5mm 。

路面透层-封层及粘层施工方案路面透层、封层及粘层施工方案2.1透层施工2.2封层施工为了及时封闭表面，防止半刚性基层产生水损坏，减少或预防产生反射裂纹，在喷洒透层油并充分渗透后，在基层表面铺筑下封层。

下封层采用固化物含量的50%乳化沥青稀浆封层法施工，厚度1厘米。

稀浆封层所用集料矿料级配符合要求。

2.3粘层施工在每沥青层之间，水泥混凝土路面、沥青稳定碎石基层，路缘石、雨水口等构造物与新铺沥青夹杂料接触的侧面必须喷洒粘层油。

粘层油选用快裂或中裂SBS改性乳化沥青（固化物含量50%），其用22量为0.3～0.5L/m，桥面、地道砼路面层上洒布量为0.6～0.8L/m。

其施工步伐为：基层表面清扫→洒布粘层沥青→养护。

粘层沥青应在铺筑覆盖层之前24h内洒布或涂刷。

将路面灰尘及杂物清扫干净，必要时辅以铁锹铲除清扫不掉的硬块，并用空压机沿纵向向前将浮尘吹扫一遍。

如有沾粘的土壤，使用水冲洗干净。

在风干状态或含水量不影响沥青的匀称洒布和渗透的范围，气温大于10℃，风速小于4级时，进行沥青的洒布。

粘层乳化沥青在进行大面积施工前做好一段试验路，确定油车行驶速度、油泵转数等参数；半幅路面宽度分两幅洒布，洒布时严格控制车速、油泵及汽车排档。

用沥青洒布车均匀洒布粘层沥青，不产生滑移和流淌。

每车沥青开始洒布时和纵、横搭接处采用铺塑料薄膜防止沥青洒布过多或过少，对洒布车没洒布到位的地方用人工进行补洒。

在路缘石、雨水进水口等局部应人工涂刷。

浇洒粘层沥青后，严禁除沥青夹杂料运输车以外的其他车辆、行人经由过程。

浇洒粘层沥青后，严禁除沥青夹杂料运输车以外的其他车辆、行人经由过程。

透层:基层碾压后6小时内必须喷洒透层油，透层油采用乳化沥青PC—2，用量可按1.5升每平方米通过试洒确定,透入深度不小于5mm。

喷洒透层油后铺筑乳化沥青PC—1下封层,乳化沥青用量每平方米1.0升，集料粒径采用0。

5～1cm，厚度不宜小于0。

6厘米。

铺筑沥青混凝土之前，在下封层上、上下面层之间及路缘石、雨水口、检查井等构筑物侧面必须喷洒粘层油，粘层油采用乳化沥青PC-3，用量每平方米0.5升。

1.多雨潮湿地区的高速公路、一级公路的沥青面层空隙率较大,有严重渗水可能，或铺筑基层不能及时铺筑沥青面层而需要通行车辆时,宜在喷洒透油层后铺筑下封层.必须严格地区分下封层与透层油的区别：下封层的目的在于封闭表面，不一定要求透下去；透层油要求渗透到一定深度。

同时，其作用和目的也有很大的区别。

现在一些工程因为在半刚性基层上喷洒透层油渗透不下去，便将透层油上撒集料和砂作为下封层，因此，它也许能够起到封闭的作用，但不能代替透层油.4。

稀浆封层一般用于二级及二级以下公路的预防性养护，也适用于新建公路的下封层。

4。

2.9下封层是设在半刚性基层表面上,为了保护基层不被施工车辆破坏，利于半刚性材料养生,同时也为了防止雨水下渗到基层以下结构层内，以及加强面层与基层之间结合而设置的结构层。

下封层虽有多种做法，实践证明沥青单层表处是经济、有效的方法之一。

透层、粘层、封层的作用和适用条件.(1)透层的作用和适用条件透层的作用为：使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透人基层表面的薄层。

符合下列情况，应浇洒透层沥青：①沥青路面的级配砂砾、级配碎石基层.②水泥、石灰、粉煤灰等无机结合料稳定土。

③粒料的半刚性基层上必须浇洒透层沥青。

（2)粘层的作用和适用条件粘层的作用：为加强路面的沥青层与沥青层之间、沥青层与水泥混凝土路面之间的粘结而洒布的沥青材料薄层。

符合下列情况，应浇洒粘层沥青:①双层式或三层式热拌热铺沥青混合料路面在铺筑上层前，其下面的沥青层已被污染.②旧沥青路面层上加铺沥青层。
