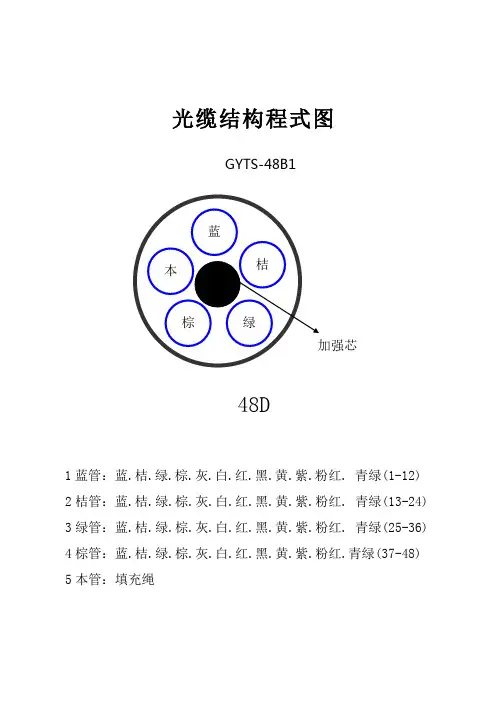

光缆断面图【48芯】

无卤阻燃光缆的结构型式包括层绞式、 中心管式、骨架式或室内软光缆，可以是 金属加强件光缆，也可以是非金属加强光 缆。最简单的无卤阻燃室内光缆结构，如 图2.11所示。
图2.11 无卤阻燃光缆结构
（3）水底光缆
由于敷设时短期拉力大，水底光缆需 要将光缆进行钢丝铠装，以便提供足够的 抗拉强度。
如图2.12为水底光缆中的一种。
图2.1 层绞式钢带纵包双层钢丝铠装光缆结构图
除了光纤外，构成光缆的材料可分为 三大类。（1）高分子材料：松套管材料、 聚乙烯护套料、无卤阻燃护套料、聚乙烯 绝缘料、阻水油膏、阻水带、聚酯带。（2） 金属－塑料复合带：钢塑复合带、铝塑复 合带。（3）中心加强件：磷化钢丝、不锈 钢丝、玻璃钢圆棒等。
图2.10 光纤复合地线光缆（OPGW）
• 缠绕光缆
缠绕光缆优点是光缆非常细（约 10mm），缆内不需要特别强硬的加强构 件，抗张强度也不需要特别大，因为它是 靠地线或相线导体来支承的。
对缠绕光缆有两点要注意：一是光缆 用材必需选用具有耐高温特性的 ；二是光 缆尺寸要小，重量要轻 。
（2）阻燃光缆
（2）光纤规格代号
光纤的规格由光纤数和光纤类别组成。 如果同一根光缆中含有两种或两种以上规 格（光纤数和类别）的光纤时，中间应用 “＋”号联接。光纤代号格式见图2.14。
图2.14 光纤规格的构成
（3）光缆型号示例
例1 光缆型号为 例2 光缆型号为 例3 光缆型号为
GYTA53-12A1 GYDXTW-144B1 GJFBZY-12B1

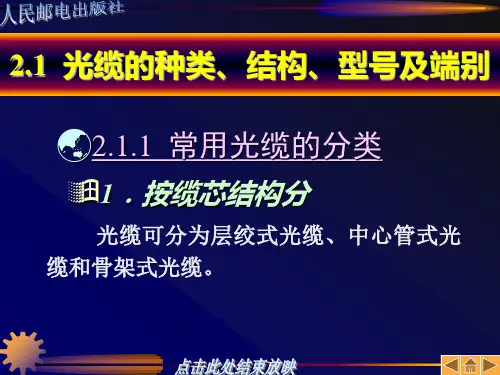

2.1.3 常用光缆的结构
1．室外光缆
（1）层绞式光缆
层绞式光缆结构如图2.2所示，是由多 根二次被覆光纤松套管（或部分填充绳） 绕中心金属加强件绞合成圆整的缆芯。

构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯PE）。

松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

铝塑复合带纵包后挤塑聚乙烯护套。

▲结构示意图特点•精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性•PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护•PE护套具有良好的抗太阳辐射性能•光滑的外护套使光缆在安装中可以有更小的摩擦系数•采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物完全缆芯填充；铝塑复合带防潮层•铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA用于穿管时寿命长。

使用范围：架空、管道GYTS（金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套通信用室外光缆）光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯PE）。

松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

钢塑复合带纵包后挤塑聚乙烯护套。

▲结构示意图特点:•精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性•PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护•钢-聚乙烯护套具有优良的抗压性能•光滑的外护套使光缆在安装中可以有更小的摩擦系数•PE护套具有良好的抗太阳辐射性能•采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物完全缆芯填充、钢塑复合带防潮层。

使用范围：直埋6丫丁丫53（金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆）光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯（PE）。

ADSS-48-1000m 技术性能参数表
1．外护套2．芳纶纱加强层3．内护套4．套管
5．光纤
6．阻水油膏7．纤油膏8．非金属加强件
特点：
·全截面阻水结构，确保良好的阻水防潮性能
·松套管内填充特种油膏，对光纤进行关键性保护
·高模量玻璃纤维增强塑料棒（FRP）中心加强构件
·高抗拉强度芳纶纱或玻璃纱增强件确保光缆全介质自承
·恶劣环境下光纤无应变，不受雷电感应的影响
·性能优异聚乙烯/耐电痕外护套，确保光缆在高感应电势环境下的安全
·产品使用寿命30年以上
性能指标：
·外径和重量：根据实际应用条件和架设条件而定
·应用范围：利用电力杆塔架设的通信线路
·敷设方式：自承式架空
·工作温度：-40 ～+70℃。
