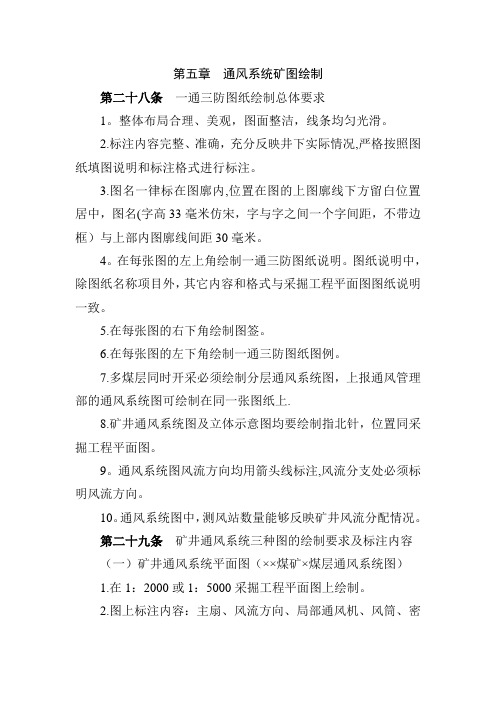

第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。

2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。

3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。

4.在每张图的左上角绘制一通三防图纸说明。

图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。

5.在每张图的右下角绘制图签。

6.在每张图的左下角绘制一通三防图纸图例。

7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。

8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。

9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。

10.通风系统图中，测风站数量能够反映矿井风流分配情况。

第二十九条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。

2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。

4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

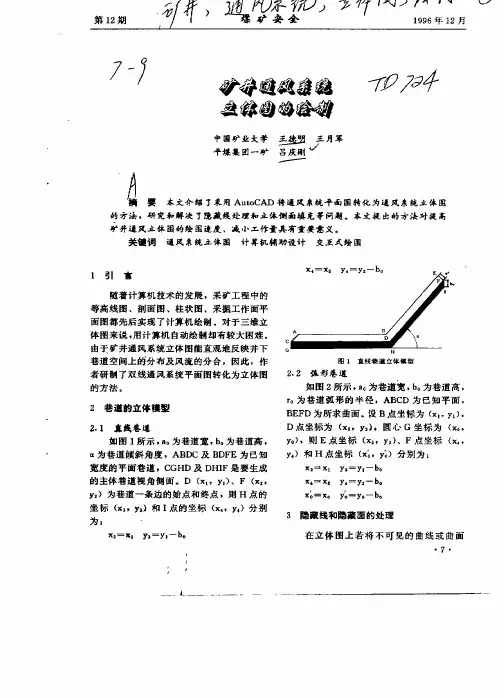

（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。

2.所有井巷用双线(或一粗一细)绘制。

第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1。

整体布局合理、美观，图面整洁，线条均匀光滑。

2.标注内容完整、准确，充分反映井下实际情况,严格按照图纸填图说明和标注格式进行标注。

3.图名一律标在图廓内,位置在图的上图廓线下方留白位置居中，图名(字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。

4。

在每张图的左上角绘制一通三防图纸说明。

图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。

5.在每张图的右下角绘制图签。

6.在每张图的左下角绘制一通三防图纸图例。

7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上.8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。

9。

通风系统图风流方向均用箭头线标注,风流分支处必须标明风流方向。

10。

通风系统图中，测风站数量能够反映矿井风流分配情况。

第二十九条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。

2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度(或前导器角度)、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等.4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5。

测风（站）点标注的内容:地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸.2.所有井巷用双线(或一粗一细)绘制。

图纸绘制规范标准一、矿井通风系统图符合下列要求：（一）在矿井采掘工程平面图的基础上绘制，采空区、不通风的巷道可以删去，多煤层同时开采的矿井，绘制分层通风系统图。

矿井通风系统图每月补充修改一次，通风系统有较大变化时，及时修改完善。

（二）标明风流方向、风量、测风站、通风设施、回风巷道断面、主要通风机运行参数等。

（1）风流方向：新鲜风流为绿色，乏风流为灰色；（2）风量：风量标注在测风站上；（3）通风设施按类别编号，注明建造日期、连体加固日期、连体加固方法、维护负责人；（三）回风巷道断面：逐段标注矿井、采区回风巷道断面，断面不同的巷道要分断标注，标明具体范围。

（四）主要通风机运行参数：主要通风机型号、排风量、风井负压、风叶角度、主扇运行频率等。

二、通风立体示意图和通风网络图符合下列要求：（一）矿井通风系统立体示意图和矿井通风网络图每月修改完善一次，通风系统有较大变化时，及时修改补充。

通风立体示意图和通风网络图配套使用。

（二）矿井通风立体示意图要标明风流方向、风量、测风站、通风设施、主要通风机运行参数、节点编号（与通风网络图一致）等。

（三）通风网络图标明节点编号、风流方向、通风设施、风量、通风阻力等。

三、矿井防尘系统图、供水施救系统图、防灭火系统图绘制符合下列要求：（一）矿井防尘系统图可与矿井防灭火系统图、矿井供水施救系统图共用。

矿井防尘系统图以矿井采掘工程平面图为底图绘制，每月补充修改一次。

（二）标注静压水池、消防水池、防尘管路、闸阀、三通、净化水幕、转载点洒尘装置、隔爆水袋等内容。

标注防尘设施位置与实际相符。

（1）地面水池：标明水池容量、个数，说明水池供水水源；（2）防尘水管：管径不同用不同顔色标注，并在图例中说明；（3）隔爆水袋：标注巷道断面、水袋个数和规格。

（三）防尘供水水源不符合饮用标准的，要标明地面清水池和污水池向井下管网供水的切换方法。

（四）井下有供水水源的，要标明水源位置、水量、供水方式和实现地面供水的转换方式。

矿井通风系统图纸绘制及图例矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。

2、标注内容完整、准确，充分反映井下的实际情况。

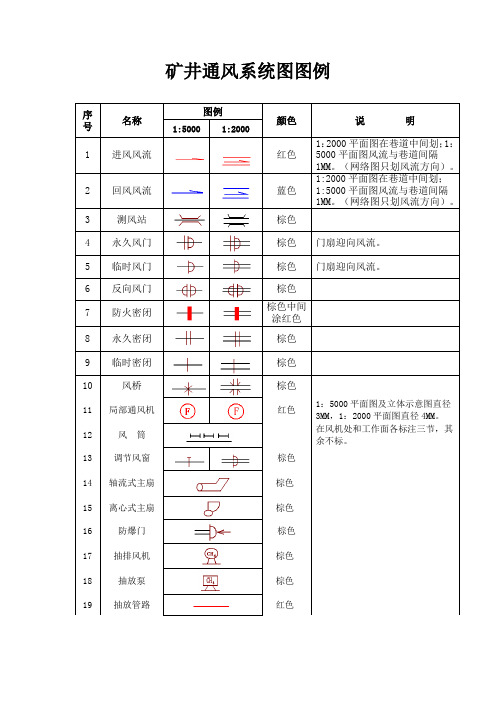

为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。

3、图名一律标在图框内，位置在图的上框线下方。

图框距左边界25 mm，距其它三个边界各10 mm，图框线宽度2 mm。

4、在每张图的右下角绘制图签，并有相关领导签字。

图签上方绘制该图图例，要求完整、准确。

5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。

6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。

二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。

（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。

（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。

（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。

（5）风流方向均用箭头线标注，风流分支处必须标明风流方向。

图纸的上方绘制指北针长30mm，宽4mm的箭头标示。

（6）多煤层同时开采的矿井还应绘制分层通风系统图。

（7）有矿长、总工程师签字，并随着采掘变化及时修改。

2、避灾线路图（1）在采掘工程平面图上绘制。

（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后6、矿井通风网络图：（1）可根据复杂程度，在A4或A3图纸上绘制。

（2）凡构成独立通风系统的所有用风点均要在图上显示。

（3）网路的简化：简单的串联或并联分支可用一条等效分支代替，可并为一个节点。

矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。

2、标注内容完整、准确，充分反映井下的实际情况。

为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。

3、图名一律标在图框内，位置在图的上框线下方。

图框距左边界25mm，距其它三个边界各10mm，图框线宽度2mm。

4、在每张图的右下角绘制图签，并有相关领导签字。

图签上方绘制该图图例，要求完整、准确。

5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。

6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。

二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。

（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。

（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。

（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。

（5）风流方向均用箭头线标注，风流分支处必须标明风流方向。

图纸的上方绘制指北针长30mm，宽4mm的箭头标示。

（6）多煤层同时开采的矿井还应绘制分层通风系统图。

（7）有矿长、总工程师签字，并随着采掘变化及时修改。

2、避灾线路图（1）在采掘工程平面图上绘制。

（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。

（3）有总工程师签字，图纸随着采掘变化进行修改。

3、防灭火系统图（1）在采掘工程平面图上绘制。

（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。

矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。

2、标注内容完整、准确，充分反映井下的实际情况。

为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。

3、图名一律标在图框内，位置在图的上框线下方。

图框距左边界25 mm，距其它三个边界各10 mm，图框线宽度2 mm。

4、在每张图的右下角绘制图签，并有相关领导签字。

图签上方绘制该图图例，要求完整、准确。

5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。

6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。

二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。

（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。

（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。

（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。

（5）风流方向均用箭头线标注，风流分支处必须标明风流方向。

图纸的上方绘制指北针长30mm，宽4mm的箭头标示。

（6）多煤层同时开采的矿井还应绘制分层通风系统图。

（7）有矿长、总工程师签字，并随着采掘变化及时修改。

2、避灾线路图（1）在采掘工程平面图上绘制。

（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。

（3）有总工程师签字，图纸随着采掘变化进行修改。

3、防灭火系统图（1）在采掘工程平面图上绘制。

（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。

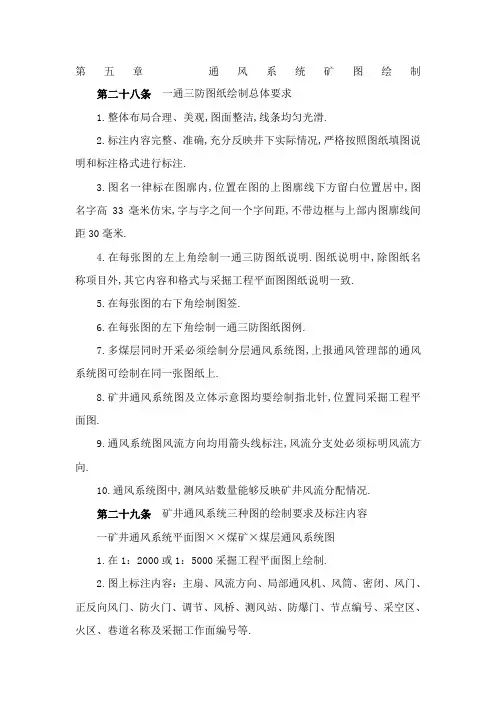

第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1.整体布局合理、美观,图面整洁,线条均匀光滑.2.标注内容完整、准确,充分反映井下实际情况,严格按照图纸填图说明和标注格式进行标注.3.图名一律标在图廓内,位置在图的上图廓线下方留白位置居中,图名字高33毫米仿宋,字与字之间一个字间距,不带边框与上部内图廓线间距30毫米.4.在每张图的左上角绘制一通三防图纸说明.图纸说明中,除图纸名称项目外,其它内容和格式与采掘工程平面图图纸说明一致.5.在每张图的右下角绘制图签.6.在每张图的左下角绘制一通三防图纸图例.7.多煤层同时开采必须绘制分层通风系统图,上报通风管理部的通风系统图可绘制在同一张图纸上.8.矿井通风系统图及立体示意图均要绘制指北针,位置同采掘工程平面图.9.通风系统图风流方向均用箭头线标注,风流分支处必须标明风流方向.10.通风系统图中,测风站数量能够反映矿井风流分配情况.第二十九条矿井通风系统三种图的绘制要求及标注内容一矿井通风系统平面图××煤矿×煤层通风系统图1.在1：2000或1：5000采掘工程平面图上绘制.2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等.3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度或前导器角度、电机额定功率、电机实际功率、主扇负压即装置静压、等级孔等.4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离.5.测风站点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度.二矿井通风立体示意图××煤矿通风立体示意图1.图幅不小于零号图纸.2.所有井巷用双线或一粗一细绘制.3.坐标系选择：沿煤层走向的巷道与X轴平行,与走向垂直的巷道与Y 轴平行,立井与Z轴平行,X轴垂直Z轴,X轴与Y轴成45～60度.为了充分体现层次关系,Z坐标轴要选择适当比例.对于井田范围较大、形状不规范的矿井,可根据本矿实际,将坐标系适当旋转.4.绘图时可不严格按比例,但要反映矿井通风系统的空间立体情况,突出层次.5.为了更好地反映主要井巷的相对空间位置,进、回风井、暗斜井、溜煤眼、石门、大巷、采区主要巷道用毫米实线绘制.6.图上标注内容：和通风系统平面图一致.7.图名、图签、图例、标注内容的标注方法和矿井通风系统平面图相同.三矿井通风网络图××煤矿通风网络图1.采用一号图纸单线条粗细磅,毫米绘制.2.凡构成独立通风系统的所有用风点均要在图上显示.3.网路的简化：简单的串联或并联分支可用一条等效分支代替,对压降很小的井底车场、采区车场及某些巷道可并为一个节点.4.要尽量减少风路的交叉.交汇点用节点编号直径6毫米仿宋；不交汇的交叉巷道用直径3毫米的半圆形绕线绘制.5.网络图一般采取上下放置,其进风段下方,用风段在中间,回风段在上方.形状为椭圆形.6.图上标注内容：主扇、局部通风机、风筒、风流方向、节点编号、风门、调节、主要巷道名称及采掘工作面编号.7.图名、图签、图例、标注内容的标注方法和矿井通风系统与Y轴成45～60度.为了充分体现层次关系,Z坐标轴要选择适当比例.对于井田范围较大、形状不规范的矿井,可根据本矿实际,将坐标系适当旋转.4.绘图时可不严格按比例,但要反映矿井通风系统的空间立体情况,突出层次.5.为了更好地反映主要井巷的相对空间位置,进、回风井、暗斜井、溜煤眼、石门、大巷、采区主要巷道用毫米实线绘制.6.图上标注内容：和通风系统平面图一致.7.图名、图签、图例、标注内容的标注方法和矿井通风系统平面图相同.三矿井通风网络图××煤矿通风网络图1.采用一号图纸单线条粗细磅,毫米绘制.2.凡构成独立通风系统的所有用风点均要在图上显示.3.网路的简化：简单的串联或并联分支可用一条等效分支代替,对压降很小的井底车场、采区车场及某些巷道可并为一个节点.4.要尽量减少风路的交叉.交汇点用节点编号直径6毫米仿宋；不交汇的交叉巷道用直径3毫米的半圆形绕线绘制.5.网络图一般采取上下放置,其进风段下方,用风段在中间,回风段在上方.形状为椭圆形.6.图上标注内容：主扇、局部通风机、风筒、风流方向、节点编号、风门、调节、主要巷道名称及采掘工作面编号.7.图名、图签、图例、标注内容的标注方法和矿井通风系统平面图相同.煤矿通风系统图纸填图说明号1:50001:2000风流方向和设施的绘制线条宽度毫米1进风风流红色箭头长度10毫米,高度1毫米.1：2000 平面图在巷道中间画；1：5000平面图风流在巷道上方或左侧并间隔1毫米2回风风流蓝色格式同上.巷道线条颜色与风流颜色一致3测风站红色设施长度10毫米,巷道一侧高度1毫米；巷道内的,单侧高度为1/3巷宽4永久风门深红色门扇迎向风流.设施宽度毫米,高度3毫米图例宽12mm 高1mm图例宽12mm高3mm图例宽12mm 高6mm设施宽3mm图例宽12mm 高6mm图例宽12mm 单侧1/35 临时风门深红色 门扇迎向风流.设施宽度2毫米,高度3毫米6 正反风门深红色 同上,且正反风门间距毫米 7 永久密闭绿色密闭墙宽度2毫米,与巷道平齐8 临时密闭深红色设施高度3毫米,宽2毫米9 风 桥红蓝色箭头宽度和高度均为10毫米10局部通风机○F 深红色直径3毫米,F 为仿宋11 风 筒深红色风筒每节长3毫米,高1毫米.12 调节风窗深红色 门扇迎向风流.设施宽度2毫米,高度3毫米13 防 爆 门深红色 防爆门宽度同上,箭头宽3毫米；设施高度3毫米14 变 电 所○N 深红色 直径3毫米,仿宋图例宽12mm 高6mm 设施宽2mm图例宽12mm高6mm 设施宽5mm图例宽12mm 密闭宽2mm图例宽12mm 高6mm 设施宽2mm 图例宽12mm高8mm图例直径6mm图例宽12mm高3mm图例宽12mm 高6mm 设施宽2mm图例宽12mm 高6mm 门宽2mm图例直径6mm15 绞 车 房○W 深红色 直径3毫米,仿宋16 节点编号○37深红色 系统图中直径3毫米,网络图中6毫米,仿宋17 炸 药 库深红色宽度4毫米,高度4毫米18 火 区 ○火 红色 直径3毫米,仿宋 19 非常仓库○非红色直径4毫米 20 抽排风机深红色宽度6毫米,高度6毫米21离心式主扇深红色宽度6毫米,高度6毫米22轴流式主扇深红色宽度12毫米,高度6毫米23 栅 栏深红色宽度2毫米,高度3毫米24 防 火 门深红色宽度2毫米,高度3毫米第三十条 通风系统图图例与图廓的位置关系1.通风系统平面图和立体示意图的图例按四列布置.在图纸左下角,图例左、下方外框线与图纸内图廓线重叠布置,线条宽度毫米.列宽35毫米,行高10毫米,表头行高15毫米.表头字体用黑体,字高7毫米,字符间药图例直径6mm 图例直径6mm图例直径6mm 图例宽6mm 高6mm图例直径6mm 图例宽6mm 高6mm图例宽6mm 高6mm图例宽12mm高6mm图例宽2mm 高6mm图例宽2mm 高6mm距45毫米.图例中其它文字为仿宋,字高5毫米.图例内容均水平垂直居中对齐.详见下表：煤矿通风系统图图例1图例进风风流防爆门回风风流变电所○N测风站绞车房○W37永久风门节点编号○临时风门炸药库药火正反风门火区○非永久密闭非常仓库○临时密闭抽排风机风桥离心式主扇局部通风机○F轴流式主扇风筒栅栏调节风窗防火门2.通风网络图图例的格式、与图廓的位置关系等和通风系统平面图相同.内容详见下表：煤矿通风系统图图例2图例进风风流风筒回风风流调节风窗37永久风门节点编号○临时风门离心式主扇正反风门轴流式主扇局部通风机○F第三十一条通风系统平面、立体图中,主扇标注格式、局部通风机标注格式和测风站标注格式.标注格式的外框线与图廓线平行或垂直,并用一条绿色线条宽度毫米的引线指示出主扇、局部通风机和测风站位置.1.主扇标注格式.主扇参数以表格形式标注,表格按2列设置,线条宽度毫米,线条和字体颜色均为绿色,字体均为仿宋.表头字高5毫米,风井与主扇间空1个字间距.表中其它字高3毫米.第一列宽度25毫米,第二列宽度30毫米.表头行高10毫米,其它行高6毫米.表格内容均水平垂直居中.所有标注单位均左对齐,数字和单位之间空1个字间距.详见下表：主扇标注格式×风井×主扇主扇型号电机型号JSQ1512-10排风量4037 m3/min总回风量3858 m3/min主扇转速480 r/min前导器角度90 度电机额定功率280 Kw电机实际功率195 Kw主扇负压1500 Pa等级孔 m22.局部通风机标注格式.局部通风机参数以表格形式标注,表格按2列设置,线条宽度毫米,线条和字体颜色均为绿色,字体均为仿宋.表头字高3毫米,其它字高2毫米.第一列宽度15毫米,第二列宽度20毫米.表头行高5毫米,其它行高3毫米.表格内容均水平垂直居中.所有标注的单位均左对齐,数字和单位之间空1个字间距.详见下表：局部通风机标注格式安装地点型号2×15风筒直径Φ800 毫米全负压风量880 m3/min吸风量358 m3/min供风距离800 m3.测风站标注格式.测风站参数以表格形式标注,表格按2列设置,线条宽度毫米,线条和字体颜色均为绿色,字体均为仿宋.表头字高3毫米,其它字高2毫米.第一列宽度16毫米,第二列宽度10毫米.表头行高5毫米,其它行高3毫米.表格内容均水平左对齐,垂直居中对齐.详见下表：测风站标注格式测风站地点S=m2V=m/sQ=m3/minT= ℃ CH 4= ％ CO 2=％第三十二条 防灭火注浆系统图1.图名、图纸、图纸说明、图签的要求以及图例的位置要求与矿井通风系统图相同图名改变成××煤矿防灭火注浆系统图,其他要求相同；底图只需保留主要系统巷道以及采掘工作面、硐室等.2.比例：1：5000或1：20003.图例 1内容：图 例主管路及流向 支管路及流向 主管路阀门 支管路阀门制浆站管路参数Φ×毫米×m说明 其他图例按照矿井通风系统图例绘制2填图说明： 序号名称图例图例格式 颜色填图格式1主管路及流向长10毫米、线宽毫米深红色箭头指向浆流方向2支管路及流同上 绿色 同上向3 主管路阀门 阀体高3毫米、长6毫米,阀柄各为4毫米深红色4 支管路阀门同上 绿色5制浆站长10毫米、高5毫米,线宽毫米红色仿宋5号字体,位于框内6管路参数Φ×毫米×m管路直径毫米×长度m红色仿宋5号字体,置于管路上方或左方第三十三条 防尘系统图1.图名、图纸、图纸说明、图签的要求以及图例的位置要求与矿井通风系统图相同图名改变成××煤矿防尘系统图；底图只需保留主要系统巷道以及采掘工作面、硐室等.2.比例：1：5000或1：20003.图例 1内容：图 例管路参数 Φ×毫米×m×个 静压水池主管路及流向支管路及流向 主管路阀门支管路阀门隔爆水棚隔爆岩粉棚自动水幕 手动水幕转载点喷雾说明 其他图例按照矿井通风系统图例绘制2填图说明： 序号 名称 图例图例格式 颜色 填图格式 1 主管路及流向长10毫米、线宽毫米 深红色 箭头指向水流方向 2支管路及流向同上 绿色同上 3主管路阀门阀体高3毫米、长6毫米,阀柄各为4毫米深红色 置于管路上方或左方4支管路阀门同上 绿色同上5隔爆水棚横线长10毫米,线宽毫米,间隔2毫米；等腰梯形左边高6毫米,右边高4毫米,宽3毫米线条黑色,等腰梯形内为青绿色波浪 置于巷道上两侧 6隔爆岩粉棚同上 线条黑色,等同上腰梯形内为黄色波浪7自动水幕线宽毫米；等腰梯形上宽6毫米,下宽4毫米,高3毫米；下部中间线长3毫米,左右线呈45°且底平线条黑色；下部青绿色同上8手动水幕线宽毫米；上限长6毫米,下线长3毫米,间距3毫米同上同上9转载点喷雾线宽毫米；圆直径3毫米；扇形呈90°,长4毫米同上同上10静压水池线宽毫米；左右上线长2毫米,池长6毫米,高4,水面距顶1毫米,池内均匀布置虚线；池下线长毫米,间距毫米,居中线条黑色,池内青绿色11管路参数Φ×毫米×m×个仿宋5号字体,管路直径毫米×长度m×三通个数红色置于管路上方或左方第三十四条安全监控系统图1.图名、图纸、图纸说明、图签的要求以及图例的位置要求与矿井通风系统图相同图名改变成××煤矿安全监控系统图；底图只需保留主要系统巷道以及采掘工作面、硐室等.2.比例：1：5000或1：20003.图例：1内容：图例监控分站甲烷传感器风电闭锁传感器一氧化碳传感器二通接线盒温度传感器三通接线盒风速传感器四通接线盒馈电传感器风门开关传感器设备开停传感器风压传感器说明其他图例按照矿井通风系统图例绘制2填图说明：序号名称图例图例格式颜色填图格式1监控分站8毫米×3毫米,线粗磅黑色内容用“标注”形式引出.标注为矩形,其边框线与图廓线平行或垂直,四列布置、第一、三列8毫米、第二、四列20毫米、行高4毫米,黑色仿宋字体,字高2毫米.2甲烷传感器圆直径6毫米,线粗磅；字母仿宋5号,下角字仿宋小5号黑色同上3一氧化碳传感器同上黑色同上4温度传感器同上黑色同上5风速传感器同上黑色同上6馈电传感器同上黑色巷道两侧适当位置7设备开停传感器同上黑色同上8风门开关传感器同上黑色同上9风压传感器同上黑色同上10风电闭锁传感器同上黑色同上11二通接线盒大矩形5毫米3毫米,小矩形毫米×毫米,居中,线粗磅黑色同上12三通接线盒同上黑色同上13四通接线盒同上黑色同上14通讯线缆线长10毫米线粗磅绿色位于巷道中间分站标注格式分站编号安装地点安装时间责任人甲烷传感器标注格式安装地点安装时间报警浓度断电浓度复电浓度责任人断电范围其他传感器标注格式安装地点安装时间类型责任人报警浓度开关量不填此栏第三十五条矿井一通三防六种图必须定期上报到公司通风管理部,各种图纸上报时间如下：1.每月上报CAD1:5000电子版5日前.2.每季度上传CAD电子版并上报一套图纸到公司通风管理部次季首月5日前.。
