基于单片机技术的脉搏测量仪设计脉搏测试仪是用来测量一个人脉搏跳动次数的电子仪器，也是心电1．3 信号采集及处理系统由于光电脉搏波属于缓慢变化的微弱生理信号，信噪比低，极易受到环境噪声和肢体运动的干扰。

传统的光电脉搏波信号检测电路都采用高增益放大器，以获得较高的检测灵敏度，这种设计思路导致了检测信号动态范围缩小，在受到运动干扰时，将导致由于干扰信号而带来的光电脉搏波信号检测的饱和失真。

本系统采用过采样技术，通过对信号的高速采样来提高采样精度，相当于用高分辨率的ADC 对信号进行模数转换，达到了提高信噪比并改善动态范围的效果。

因此本系统对经过光电转换后的信号进行模数转换而不需要任何信号调理(放大和滤波)电路。

1．4 过采样技术的应用所谓过采样技术是指以远远高于奈奎斯特(Nyquist)采样频率的频率对模拟信号进行采样的方法。

由信号采样量化理论可知，若输入信号的最小幅度大于量化器的量化电平，并且输入信号的幅度随机分布，则量化噪声的总功率是一个常数，在0～fs 的频带范围内均匀分布。

因此量化噪声电平与采样频率成反比，如果提高采样频率，则可以降低量化噪声电平，而由于基带是固定不变的，因而减少了基带范围内的噪声功率，提高了信噪比，从而提高分辨率，并且采样频率每提高4 倍，则信噪比提高4 倍，相当于A／D 的分辨率提高1 位。

2 软件设计2．1 程序设计本文选用ADI 公司的单片机ADC841，其内部集成了速度可达400k 的12 位逐次逼近型ADC，分辨率为0．6mv／LSB。

从软件需求和单片机速度出发，将ADC 采样率fs 定为102．4kHz，为便于计算，将过采样倍数k 定为64，则下抽取后采样率为伪：fs／k=1600Hz，是频率为400Hz 载波的四倍，满足奈奎斯特采样定理。

由于过采样倍数k 为64，按每提高4 倍采样率就能提高一位分辨率来计算，获得的ADC 有效分辨率能提高3。

毕业设计任务书扬州工业职业技术学院电子信息工程系09 届毕业设计（论文）开题报告书第三部分毕业设计报告目录第一章引言 (7)第二章硬件电路设计 (8)2.1 AT89C2051主要性能 (8)2.2AT89C2051的结构框图 (10)2.3AT89C2051的引脚说明 (11)2.4 复位电路 (12)2.5 振荡电路 (13)第三章基本结构模块 (13)3.1 脉搏波检测电路 (14)3.2 脉搏信号拾取电路 (14)3.3 信号放大 (16)3.4 波形整形部分 (18)第四章整体电路分析 (19)4.1 光发射电路 (19)4.2 光电转换电路 (19)4.3 信号采集及处理系统 (20)4.4 过采样技术的应用 (20)4.5 整体硬件电路设计 (21)第五章软件设计 (23)5.1 程序设计 (23)5.2 程序源代码 (24)结束语 (29)致谢 (29)参考文献 (30)基于单片机设计的脉搏测量仪周静0601电气技术[摘要] 医院的护士每天都要给住院的病人把脉记录病人每分钟脉搏数，方法是用手按在病人腕部的动脉上，根据脉搏的跳动进行计数。

为了节省时间，一般不会作1分钟的测量，通常是测量10秒钟时间内心跳的数，再把结果乘以6即得到每分钟的心跳数，即使这样做还是比较费时，而且精度也不高。

本文介绍一种用单片机制作的脉搏测量仪，只要人把手指放在传感器内2秒钟就可以精确测量出每分钟脉搏数，测量结果用三位数字显示。

[关键词]：AT89C2051 单片机脉搏测量仪Single-chip design based on the pulse measuring instrumentZhou Jing0601 Electrical TechnologyAbstract: Nurse hospital wants to give in hospital every day the patient takes the pulse to record the patient each minute pulse number, the method is with the hand according to on the patient wrist's department artery, carries on the counting according to pulse's beat. For the saving of time, will not make 1 minute survey generally, usually will be surveys in 10 seconds time palpitation's number, will be multiplied by again the result 6 namely obtains each minute palpitation number, even if will do this is quite time-consuming, moreover the precision will not be high. This article introduced that one kind the pulse measuring instrument which manufactures with the monolithic integrated circuit, so long as the human places the finger in the sensor 2 seconds to be possible the precision measuring each minute pulse number, the measurement result showed with three digit. Key words: AT89C2051 monolithic integrated circuit pulse measuring instrument第一章引言脉搏测量属于检测有无脉博的测量，有脉搏时遮挡光线，无脉搏时透光强，所采用的传感器是红外接收二极管和红外发射二极管。

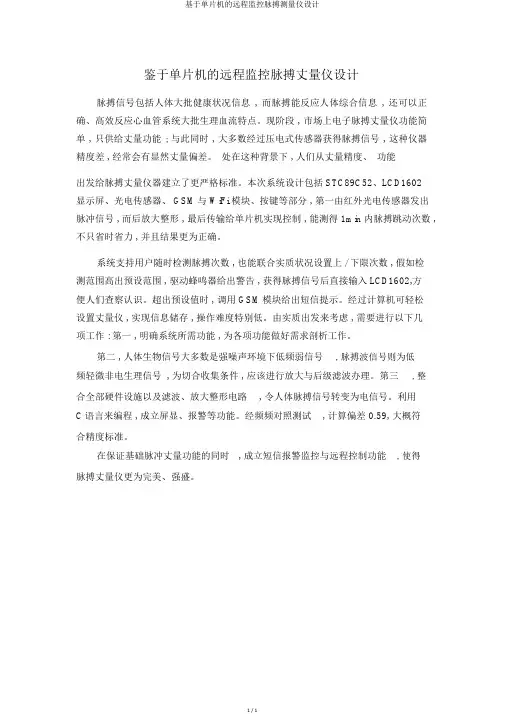

基于单片机的远程监控脉搏测量仪设计鉴于单片机的远程监控脉搏丈量仪设计脉搏信号包括人体大批健康状况信息, 而脉搏能反应人体综合信息, 还可以正确、高效反应心血管系统大批生理血流特点。

现阶段 , 市场上电子脉搏丈量仪功能简单 , 只供给丈量功能 ; 与此同时 , 大多数经过压电式传感器获得脉搏信号 , 这种仪器精度差 , 经常会有显然丈量偏差。

处在这种背景下 , 人们从丈量精度、功能出发给脉搏丈量仪器建立了更严格标准。

本次系统设计包括 STC89C52、LCD1602显示屏、光电传感器、 GSM与 WiFi 模块、按键等部分 , 第一由红外光电传感器发出脉冲信号 , 而后放大整形 , 最后传输给单片机实现控制 , 能测得 1min 内脉搏跳动次数 , 不只省时省力 , 并且结果更为正确。

系统支持用户随时检测脉搏次数 , 也能联合实质状况设置上 / 下限次数 , 假如检测范围高出预设范围 , 驱动蜂鸣器给出警告 , 获得脉搏信号后直接输入LCD1602,方便人们查察认识。

超出预设值时 , 调用 GSM模块给出短信提示。

经过计算机可轻松设置丈量仪 , 实现信息储存 , 操作难度特别低。

由实质出发来考虑 , 需要进行以下几项工作 : 第一 , 明确系统所需功能 , 为各项功能做好需求剖析工作。

第二 , 人体生物信号大多数是强噪声环境下低频弱信号, 脉搏波信号则为低频轻微非电生理信号 , 为切合收集条件 , 应该进行放大与后级滤波办理。

第三, 整合全部硬件设施以及滤波、放大整形电路, 令人体脉搏信号转变为电信号。

利用C语言来编程 , 成立屏显、报警等功能。

经频频对照测试, 计算偏差 0.59, 大概符合精度标准。

在保证基础脉冲丈量功能的同时, 成立短信报警监控与远程控制功能, 使得脉搏丈量仪更为完美、强盛。
