收音机的安装、检修与调试
- 格式:ppt
- 大小:19.49 MB
- 文档页数:49

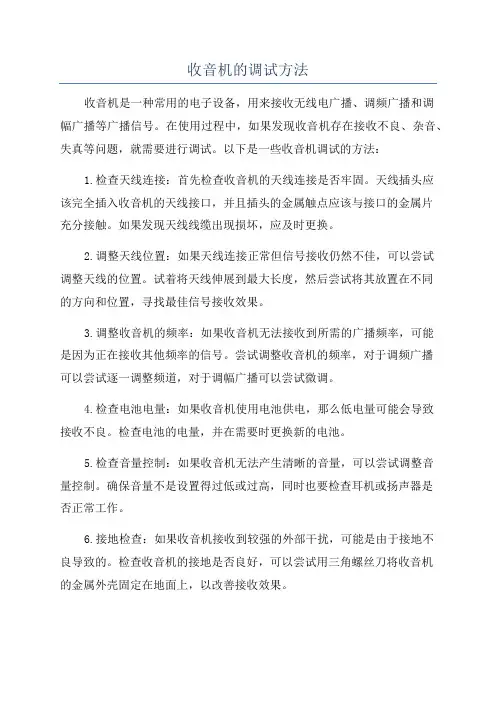

收音机的调试方法收音机是一种常用的电子设备,用来接收无线电广播、调频广播和调幅广播等广播信号。
在使用过程中,如果发现收音机存在接收不良、杂音、失真等问题,就需要进行调试。
以下是一些收音机调试的方法:1.检查天线连接:首先检查收音机的天线连接是否牢固。
天线插头应该完全插入收音机的天线接口,并且插头的金属触点应该与接口的金属片充分接触。
如果发现天线线缆出现损坏,应及时更换。
2.调整天线位置:如果天线连接正常但信号接收仍然不佳,可以尝试调整天线的位置。
试着将天线伸展到最大长度,然后尝试将其放置在不同的方向和位置,寻找最佳信号接收效果。
3.调整收音机的频率:如果收音机无法接收到所需的广播频率,可能是因为正在接收其他频率的信号。
尝试调整收音机的频率,对于调频广播可以尝试逐一调整频道,对于调幅广播可以尝试微调。
4.检查电池电量:如果收音机使用电池供电,那么低电量可能会导致接收不良。
检查电池的电量,并在需要时更换新的电池。
5.检查音量控制:如果收音机无法产生清晰的音量,可以尝试调整音量控制。
确保音量不是设置得过低或过高,同时也要检查耳机或扬声器是否正常工作。
6.接地检查:如果收音机接收到较强的外部干扰,可能是由于接地不良导致的。
检查收音机的接地是否良好,可以尝试用三角螺丝刀将收音机的金属外壳固定在地面上,以改善接收效果。
7.足够的天线:对于一些收音机,连接外部天线可以提高接收效果。
使用合适的天线,将其连接到收音机上,以增强信号接收。
8.检查接收环境:如果收音机在固定位置上接收不佳,可以尝试在其他位置进行测试。
有时候,信号屏蔽或干扰较大的环境可能会影响接收效果。
尽量将收音机放在远离电子设备、电源线和金属物体的地方进行测试。
9.重置收音机:如果收音机的设置出现问题,可以尝试将其恢复到出厂设置。
一般来说,收音机的说明书会提供恢复出厂设置的具体步骤。
总结起来,调试收音机的方法主要包括检查天线连接,调整天线位置,调整频率,检查电池电量,检查音量控制,进行接地检查,采用外部天线,调整接收环境,重置收音机等。

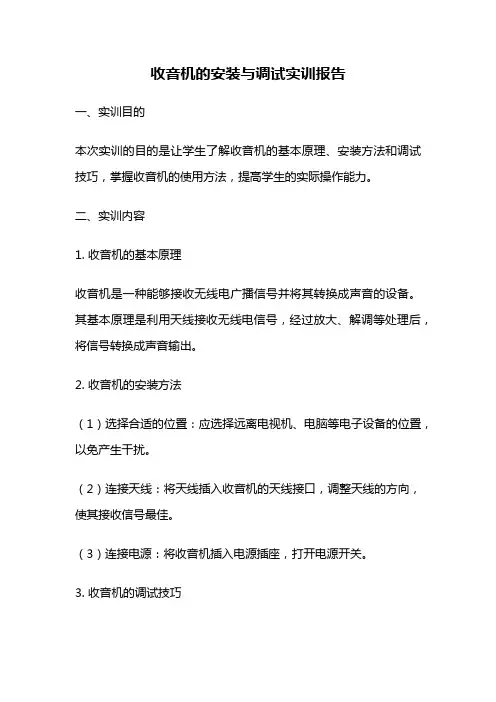

收音机的安装与调试实训报告
一、实训目的
本次实训的目的是让学生了解收音机的基本原理、安装方法和调试技巧,掌握收音机的使用方法,提高学生的实际操作能力。
二、实训内容
1. 收音机的基本原理
收音机是一种能够接收无线电广播信号并将其转换成声音的设备。
其基本原理是利用天线接收无线电信号,经过放大、解调等处理后,将信号转换成声音输出。
2. 收音机的安装方法
(1)选择合适的位置:应选择远离电视机、电脑等电子设备的位置,以免产生干扰。
(2)连接天线:将天线插入收音机的天线接口,调整天线的方向,使其接收信号最佳。
(3)连接电源:将收音机插入电源插座,打开电源开关。
3. 收音机的调试技巧
(1)调整频率:根据所在地区的广播频率,调整收音机的频率,以接收到最清晰的信号。
(2)调整音量:根据个人喜好和环境噪声的大小,调整收音机的音量。
(3)调整音质:根据收听的广播类型,调整收音机的音质,以获得最佳的听感效果。
三、实训过程
1. 学生先了解收音机的基本原理和安装方法,然后进行实际操作。
2. 学生根据所在地区的广播频率,调整收音机的频率,以接收到最清晰的信号。
3. 学生根据个人喜好和环境噪声的大小,调整收音机的音量。
4. 学生根据收听的广播类型,调整收音机的音质,以获得最佳的听感效果。
四、实训总结
通过本次实训,学生掌握了收音机的基本原理、安装方法和调试技巧,提高了实际操作能力,为今后的学习和工作打下了坚实的基础。

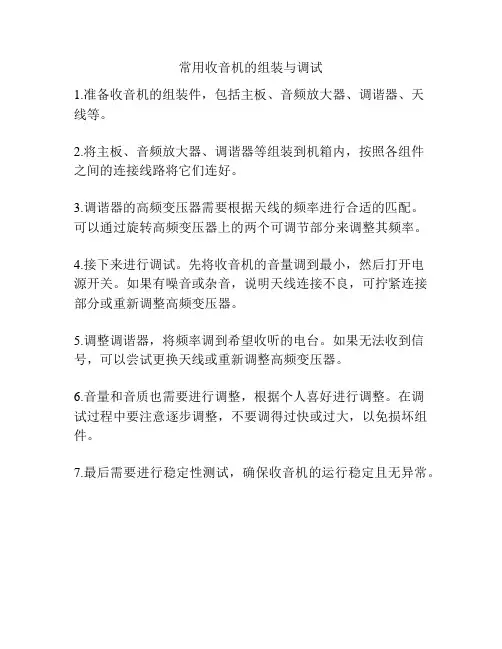

常用收音机的组装与调试
1.准备收音机的组装件,包括主板、音频放大器、调谐器、天
线等。
2.将主板、音频放大器、调谐器等组装到机箱内,按照各组件
之间的连接线路将它们连好。
3.调谐器的高频变压器需要根据天线的频率进行合适的匹配。
可以通过旋转高频变压器上的两个可调节部分来调整其频率。
4.接下来进行调试。
先将收音机的音量调到最小,然后打开电
源开关。
如果有噪音或杂音,说明天线连接不良,可拧紧连接部分或重新调整高频变压器。
5.调整调谐器,将频率调到希望收听的电台。
如果无法收到信号,可以尝试更换天线或重新调整高频变压器。
6.音量和音质也需要进行调整,根据个人喜好进行调整。
在调
试过程中要注意逐步调整,不要调得过快或过大,以免损坏组件。
7.最后需要进行稳定性测试,确保收音机的运行稳定且无异常。
调幅收音机的安装与调试实训报告
调幅收音机的安装与调试实训报告
一、实训目的
通过本次实训,掌握调幅收音机的基本动作和实际应用,并学习收音机的安装与调试方法。
二、实训内容
1. 调幅收音机的组装。
2. 功能测试。
3. 调试方法的熟悉和应用。
三、实训步骤
1. 实验前准备工作。
(1)阅读调幅收音机使用说明书,确定所需工具和材料。
(2)把装配杆,装配板,调整螺丝和电池装入仪器箱,仔细查看收音机是否有损坏现象。
2. 调幅收音机的组装。
(1)将电池装入仪器箱。
(2)用装配杆把调谐电容装在装配板上。
(3)将装配板装上安装支架,用调谐螺丝固定。
(4)将边缘铁芯装在安装支架上,调整位置,使其紧固,并固定。
3. 功能测试。
(1)开启电源开关。
(2)用合适的天线进行信号接收。
(3)调谐电容边缘铁芯调整到最佳接收效果。
4. 调试方法的熟悉和应用。
(1)确定电路元件。
(2)认真检查电源、声音和信号是否正常。
(3)根据实测数据,使用调谐螺丝对边缘铁芯进行微调。
(4)根据收音效果进行调谐,匹配音频输出。
四、实训结果
调幅收音机可以正常工作。
五、实训体会
通过本次实训,我掌握了调幅收音机的基本组装和调试技能。
此外,我还加深了对电路元件、电源和声音信号的理解,对收音机的工作原理也有了更深入的了解。
这对我未来的电子技术学习和实践工作都有很大的帮助。

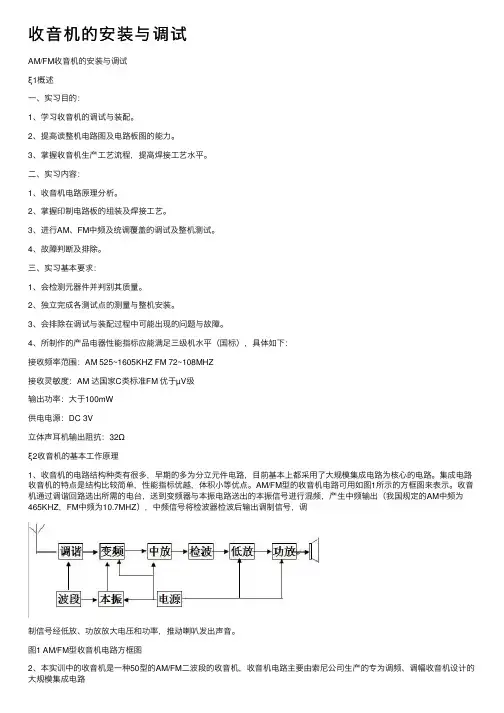

收⾳机的安装与调试AM/FM收⾳机的安装与调试ξ1概述⼀、实习⽬的:1、学习收⾳机的调试与装配。
2、提⾼读整机电路图及电路板图的能⼒。
3、掌握收⾳机⽣产⼯艺流程,提⾼焊接⼯艺⽔平。
⼆、实习内容:1、收⾳机电路原理分析。
2、掌握印制电路板的组装及焊接⼯艺。
3、进⾏AM、FM中频及统调覆盖的调试及整机测试。
4、故障判断及排除。
三、实习基本要求:1、会检测元器件并判别其质量。
2、独⽴完成各测试点的测量与整机安装。
3、会排除在调试与装配过程中可能出现的问题与故障。
4、所制作的产品电器性能指标应能满⾜三级机⽔平(国标),具体如下:接收频率范围:AM 525~1605KHZ FM 72~108MHZ接收灵敏度:AM 达国家C类标准FM 优于µV级输出功率:⼤于100mW供电电源:DC 3V⽴体声⽿机输出阻抗:32Ωξ2收⾳机的基本⼯作原理1、收⾳机的电路结构种类有很多,早期的多为分⽴元件电路,⽬前基本上都采⽤了⼤规模集成电路为核⼼的电路。
集成电路收⾳机的特点是结构⽐较简单,性能指标优越,体积⼩等优点。
AM/FM型的收⾳机电路可⽤如图1所⽰的⽅框图来表⽰。
收⾳机通过调谐回路选出所需的电台,送到变频器与本振电路送出的本振信号进⾏混频,产⽣中频输出(我国规定的AM中频为465KHZ,FM中频为10.7MHZ),中频信号将检波器检波后输出调制信号,调制信号经低放、功放放⼤电压和功率,推动喇叭发出声⾳。
图1 AM/FM型收⾳机电路⽅框图2、本实训中的收⾳机是⼀种50型的AM/FM⼆波段的收⾳机,收⾳机电路主要由索尼公司⽣产的专为调频、调幅收⾳机设计的⼤规模集成电路CXA1191M/CXC1191P组成。
由于集成电路内部⽆法制作电感、⼤电容和⼤电阻,故外围元件多以电感、电容和电阻为主,组成各种控制、供电、滤波等电路。
50型收⾳机电路图如图2所⽰。
图 2 50型收⾳机电路图CXA1191M/CXC1191P的内部⽅框图如图3所⽰。
一、实训目的1. 了解收音机的基本知识,掌握焊接技术、简单电路元器件装配、故障诊断和排除等技能。
2. 熟悉电子装焊工艺的基本知识和原理,提高焊接技术并装焊一台正规的收音机。
3. 培养严谨的工作作风,养成良好的工作习惯,提高团队意识和集体主义精神。
二、实训内容1. 收音机电路原理分析2. 元器件识别与检测3. 印制电路板的组装及焊接工艺4. 收音机的整机调试5. 故障判断及排除三、实训过程1. 收音机电路原理分析通过对收音机电路图的分析,了解了收音机的工作原理,包括天线、输入回路、变频级、本机振荡器、中频放大器、检波器、低频放大器和扬声器等部分。
2. 元器件识别与检测熟悉了收音机中常用元器件的种类、符号和功能,如电阻、电容、晶体管、二极管、中周、变压器等。
使用万用表检测了元器件的阻值、电容值和二极管的正向导通和反向截止等特性。
3. 印制电路板的组装及焊接工艺按照电路图,将元器件按照正确的位置和方向插入到印制电路板上。
使用电烙铁和助焊剂进行焊接,注意焊接过程中的温度和时间控制,确保焊接质量。
4. 收音机的整机调试1)调幅部分的调整将收音机调谐到无电台广播又无其他干扰的地方,将音量电位器置于最大位置。
使用高频信号发生器输出载频为465kHz,调制信号频率为1000Hz,调制度为30%的调幅信号接入IC的10脚。
通过旋转中频变压器(黑色中周)的磁帽,使示波器显示的波形幅度最大无失真。
在调整过程中,可以使用喇叭监听,当喇叭里能听到1000Hz的音频信号,且声音最大,音色纯正时,即可认为中频放大电路调整完成。
2)调频部分的调整将收音机调谐到FM收音位置,将音量电位器置于最大位置。
使用调频信号发生器输出频率为100MHz的调频信号,通过调整本振频率,使收音机能够接收到调频信号。
调整过程中,可以使用示波器观察本振频率的变化,确保收音机能够稳定地接收调频信号。
5. 故障判断及排除在调试过程中,遇到了以下故障:1)收音机无信号输出检查天线、输入回路、变频级、本机振荡器等部分,发现输入回路中的电容损坏,更换电容后,收音机恢复正常。
收音机装配与调试实验总结第一篇:收音机装配与调试实验总结收音机制作实验总结这个学期上了收音机组装实验,感觉收获很多。
希望继续努力。
在实验制作过程中学会了一些实验动手的技巧,提高了动手的能力,明白了一些道理。
实验中,我解决了我的电烙铁尖头不发热的老大难问题,通过老师的指导,原来是尖头氧化发黑了影响传热。
用镊子把尖头刮干净在用湿抹布就可以擦亮,尖头就可以发热了。
以前不太懂得松香的作用,每次焊锡不太粘铜膜的时候,加一点松香就很好焊来了,以前都不明白,现在在课上学的,很有用。
还有就是学会了制作测试电池组,在做调试的时候很有用。
上次做实验的时候,把元器件挨着挨着焊接,结果后来一些小的元器件被大元器件挡住了,焊不进去了。
通过这次课的学习才明白先焊接小的元器件,再焊接大的元器件,焊接也是有顺序的。
最后就是学会了焊丝的选择,以前焊丝老是不容易融化,以为全是电烙铁的问题。
后来才发现是自己买器材时只管便宜的买,没有太注意它的质量,是焊丝的含锡量低了的缘故,下次买东西不能只看价格而不管质量。
感觉自己的动手能力还是不足,焊东西的时候手就是在抖,平时焊接练习还是太少了,通过几次课的焊接练习,自己的焊接能力还是得到了不小的提高。
希望自己再接再厉,平时勤快一点,多动手。
通过这次实验课自己也明白了一些道理。
当自己遇到问题的时候应该多自己思考,而不是自己不思考就依赖于别人。
以前自己有思维惰性,遇到问题很少经过自己的思考去找办法解决而是马上问别人怎么弄。
这样自己就变懒了,失去了独立思考的能力。
通过老师的教导,每次遇到问题自己总是先自己慢慢思考找方法去解决问题,实在不行再去请教同学和老师,自己的思维变得独立了。
自己的能力也得到了提高。
还有就是学习工作时要态度严谨认真,以前上实验课总是嘻嘻哈哈的。
通过老师的讲解明白了很多的工作中的安全事故就是不认真不谨慎造成的。
最后不足的地方就是把元器件焊完后,进行调试的时候收音的效果很好,但装机的时候不是很好弄,不知道是碰到了什么元器件,装起来后收音的效果不是很稳定,自己弄了很久也找不到原因,有些遗憾。
am-fm收音机的安装与调试方法am-fm收音机是一种应用广泛的设备,可以方便地接收到AM和FM频段的广播信号。
安装和调试am-fm收音机需要注意一些技巧和方法,下面是一些常用的安装和调试方法:1. 器材准备安装am-fm收音机需要准备一些必要的器材,包括收音机、天线、音箱和电源线等。
天线是接收电磁波的装置,需要根据实际使用环境和收听习惯来选择。
音箱则用于放大声音,可以根据需要选择不同的规格和品牌。
电源线则是供电的关键,需要选择符合国家标准的电源线,同时要注意线的长度和材料的质量等。
2. 安装准备在安装am-fm收音机之前需要进行一些准备工作,包括选择合适的安装位置和安装支架等。
安装位置要避免靠近电磁干扰源,如电视机、电脑等,同时要考虑到收听时的方便性和安全性。
安装支架则要选择牢固和稳定的材料和方式,以确保收音机不易掉落或晃动。
3. 天线安装天线是接收信号的关键部件,安装时要注意以下几点:(1)选择合适的天线类型和规格,如室内天线、室外天线、定向天线等。
(2)安装天线时要考虑到天线与收音机之间的电缆长度,以确保信号传输的质量。
(3)在安装天线时要注意天线的朝向和姿态,以确保能够接收到最佳的信号。
通常来说,天线的朝向应该与广播塔方向垂直,天线的姿态则应该平稳和稳定。
4. 连接音箱音箱连接是收音机使用的一个重要环节,需要注意以下几点:(1)选择符合收音机规格和音质要求的音箱。
(2)连接音箱时要注意音箱与收音机之间的电缆长度和接口类型,以确保音质的清晰和稳定。
(3)在连接音箱时要确保电源线插头插在正确的插座上,并不能出现松动或接触问题。
5. 调试收音机调试收音机需要通过掌握一些基本技巧和方法,下面是一些常用的调试方法:(1)打开收音机电源,调整音量大小,以适应不同的场景和环境。
(2)选择AM或FM频段,调整天线朝向和姿态,以确保接收到清晰的信号。
(3)调整调频钮和调幅钮,以获取不同的频段和音频信号。
(4)测试收音机的杂音和变形等问题,以便及时调整声音的质量和稳定性。
第5章收音机的安装与调试实训目的学生通过调频/调幅收音机基本工作原理、装配工艺与调试、维修知识的学习和741型中波收音机的实际安装、调试与检测训练,应达到以下目标:1.知识目标⑴了解收音机的分类,熟悉超外差式收音机的基本组成和工作原理。
⑵了解电子技术文件和电子电路图的种类,掌握电原理图的识读方法。
⑶掌握收音机安装与调试的工艺知识、检修程序和检修方法。
2.技能目标⑴能够读懂收音机电路图和一般产品的装接工艺文件。
⑵熟练使用有关仪器仪表,能够正确测试电子元器件。
⑶能够按照工艺要求正确安装、调试和检测分立件中波收音机。
⑷具备收音机典型故障分析和检修的初步能力。
5.1收音机概述收音机是一种普及率很高的典型电子整机设备,其任务是将电台以电磁波形式发射的广播信号接收下来,经过放大和处理后还原声音。
随着电子技术和声音广播技术的发展,作为接收无线电广播的收音机也不断更新换代。
自1896年,马可尼发明了无线电发送、接收装置以来,收音机的发展经历了矿石收音机、电子管收音机、晶体管收音机、集成电路收音机的变化历程,其功能日趋增多,质量日益提高。
现代晶体管收音机又向着电路的高度集成化、功能的多样化、频率显示和调谐的数字化、波段的扩大化、控制的电脑化,结构的小型化和音响的优质化方向发展。
5.1.1 收音机的分类收音机可以从不同的角度来分类:根据结构和使用器件的不同,可分为电子管收音机、晶体管收音机、集成电路收音机和晶体管、集成电路混合式收音机;根据接收原理和放大方式不同,可分为直接放大式收音机和超外差是收音机;根据接收的广播制式不同,可分为调幅收音机(AM)、调频收音机(FM)和调频/调幅(FM/AM)收音机;根据接收的波段不同,可分为短波收音机、中波收音机、中短波收音机、中波超短波收音机、长中短波收音机、全波段收音;根据外形和体积不同可分为微型式收音机、袖珍式收音机、便推式156收音机和台式(或落地式)收音机;根据使用电源不同,可分为交流收音机、直流收音机和交直流两用收音机;根据规格和档次不同,可分为特级、一级、二级、三级、四级收音机;根据用途和功能不同,可以分为普通收音机、收扩两用机、收录两用机和汽车收音机等;根据声源不同,可分为单声道收音机、立体声收音机。
AMFM收音机的安装与调试教案【标题】AMFM收音机的安装与调试教案【摘要】本文旨在提供AMFM收音机的安装与调试教案,包括安装前的准备工作、安装步骤、调试方法以及常见问题解答等方面的内容。
通过本教案的指导,读者可以了解到AMFM收音机的正确安装方法,掌握调试技巧,解决常见问题,从而使收音机能够正常工作。
【关键词】AMFM收音机、安装、调试、教案、准备工作、安装步骤、调试方法、常见问题解答【正文】一、准备工作在进行AMFM收音机的安装与调试前,需要做好以下准备工作:1. 确定安装位置:选择一个合适的位置安装收音机,避免受到电磁干扰和其他外界因素的影响。
2. 确认所需材料:准备好所需的安装工具,如螺丝刀、电钳等,并检查收音机配套的安装附件是否齐全。
3. 阅读说明书:子细阅读收音机的说明书,了解安装与调试的具体步骤和注意事项。
二、安装步骤根据收音机的具体型号和品牌,安装步骤可能会有所不同。
以下是普通的安装步骤:1. 关闭电源:确保安装过程中电源已经关闭,以免发生电击等危(wei)险。
2. 拆卸原有设备(若有):如果需要替换原有的收音机或者其他设备,先将其拆卸下来。
3. 连接电源线:根据收音机说明书的指示,将电源线正确连接到电源插座。
4. 连接天线:将天线线缆与收音机的天线接口连接好,并将天线适当地放置在收音机的周围。
5. 连接扬声器:根据收音机的声音输出接口,将扬声器正确连接到收音机上。
6. 安装其他附件:根据需要,安装其他附件,如外置存储设备、蓝牙模块等。
7. 固定收音机:使用螺丝刀等工具,将收音机固定在安装位置上。
三、调试方法安装完成后,需要进行调试以确保收音机正常工作。
以下是普通的调试方法:1. 打开电源:打开电源开关,确保收音机接通电源。
2. 调整天线:根据信号强度,调整天线的方向和位置,以获得最佳的信号接收效果。
3. 搜索频道:根据收音机的操作说明,使用搜索功能搜索可接收的AMFM频道。
4. 调节音量:根据需要,调节收音机的音量大小。
任务4:采用CXA1191M/AM/FM收音机的安装与调试※任务描述:如图所示:要求用正确的安装工艺及焊接工艺,完成以CXA1191M作为核心的调频调幅收音机的组装与调试任务。
若需要批量生产,需掌握波峰焊接流程及生产工艺,要制订严格的工艺路线和合理划分加工阶段,才能达到任务所给出的要求。
实习基本要求:1、会检测元器件并判别其质量。
2、独立完成各测试点的测量与整机安装。
3、会排除在调试与装配过程中可能出现的问题与故障。
4、所制作的产品电器性能指标应能满足三级机水平(国标),具体如下:接收频率范围: AM 525~1605KHZ FM 72~108MHZ接收灵敏度: AM 达国家C类标准 FM 优于μV级输出功率:大于100mW供电电源: DC 3V立体声耳机输出阻抗: 32Ω实习目的1、学习收音机的调试与装配。
2、提高读整机电路图及电路板图的能力。
3、掌握收音机生产工艺流程,提高焊接工艺水平。
※任务分析:(对任务的基本特点、重难点进行概括性说明)1、收音机电路原理分析。
2、掌握印制电路板的组装及焊接工艺。
3、进行AM、FM中频及统调覆盖的调试及整机测试。
4、故障判断及排除。
☆完成任务:一:完成组装焊接及装配任务印刷电路板的装配是整机质量的关键,装配质量的好坏对收音机的性能有很大的影响。
因此印制电路板装配总的要求是:元器件装插正确,不能有插错,漏插;焊点要光滑、无虚焊、假焊和连焊。
在装插元器件时,要执行工艺指导卡以及装配样板的规定,遵循元器件的装插原则。
(1)、元器件的装插焊接应遵循先小后大,先轻后重,先低后高,先里后外的原则,这样有利于装配顺利进行。
(2)、在瓷介电容、电解电容及三极管等元件立式安装时,引线不能太长,否则降低元器件的稳定性;但也不能过短,以免焊接时因过热损坏元器件。
一般要求距离电路板面2mm,并且要注意电解电容的正负极性,不能插错。
(3)、可调电容器(四联)装插,四脚应插到位,焊接时,先用少量焊锡固定任意1脚,(此时用一手指按住可调电容器,使其紧贴线路板)然后同时焊接其余三个脚,最后再重新补焊四个脚一次。
