一、设计方案1、100级手术室净化空调机组采用德国进口罗伯特医用卫生型空调机组。
其它净化空调机组采用中英合资天加医用卫生型空调机组。
2、正负压切换手术室采用一拖二方式，单独采用一台医用卫生型空调机组。
3、其它Ⅲ级手术室采用一拖二或者一拖三方式，2-3间手术室公同采用一台医用卫生型空调机组。
4、洁净走廊及其辅房采用一台医用卫生型空调机组，采用高效送风口送风，上顶送上侧回。
5、污物走廊及其辅房采用一台医用卫生型空调机组，采用亚高效送风口送风上顶送上侧回。
6、手术室新风采用集中控制方式，共采用2台新风机组，新风系统配初效、中效、亚高效过滤器。
7、排风系统采用独立排风形式。
8、每台循环机组均配一台电热式加湿器及一台辅助电加热器。
9、新风的保证：①、新风量必须满足室内人员的卫生要求；②、新风量需要满足洁净手术室的新风换气次数要求；③、密间房间室内新风量和排风量之差需能保证房间正压值；④、新风量宜符合《医院洁净手术部建筑技术规范》中规定的最小风量。
10、新风量的取量：经计算取上述要求最大值，通过新风机组提供充足稳定的新风，其中Ⅰ类取1000㎥/h，Ⅱ类、Ⅲ类取800㎥/h，走廊与辅房取4次/h。
11、房间换气次数（风量）的保证：房间的风量严格按照《医院洁净手术部建设技术规范》（2002年）的标准来计算，机组电机采用变频器控制，保证各房间的风量指标。
12、洁净度的保证：通过五级过滤，新风机组初、中效，亚高效，空调机组中效过滤，送风末端高效过滤，尤其是高效过滤器，对μ≥0.3μm微粒的过滤精度达到0.9997，从而确保μ≥0.5μm的微粒可以被充分过滤掉，这样就保证了手术室的洁净度要求。
13、房间湿度的保证：房间加湿量的确定是通过回风总管探头感应，由DDC系统根据手术室实际湿度来控制湿量的，冬季由电热式加湿器对空气进行加湿，夏季由空气处理机组的表冷器对新回风进行除湿，其湿度要求，具体见表A-A。
14、细菌浓度的保证：以上指标都保证的情况下，细菌的浓度也就得到了保证。
医院手术室净化空调设计一、手术室概况：本洁净手术部由八间手术室、中央洁净大厅、麻醉室、苏醒室等附属房间组成，手术部位于医技楼二层，手术室无外围护结构，手术室净化级别要求分别为千级（I级）1间、万级（II 级）4间、十万级（III 级）3间，手术室设计温湿度考虑到儿童生理特点，全年控制在Tn=24～28℃，在手术室内就地可调，手术室设计相对湿度Фn=50%～60%。
二、手术室空调风系统的划分：1.高级别手术室空调系统宜独立设置。
所谓高级别手术室是指千级以上手术室，其原因是高级别手术室空调送风量大，如同样面积的手术室，百级手术室的空调风量是十万级的3.4倍，是万级的2.25倍。
另外高级别手术室的使用频率远低于低级别手术室，这样无论是一个空调系统负担多个高级别手术室，或是一个空调系统负担一个高级别手术室和多个低级别手术室，都会使空调系统长时间处于"大马拉小车"的运行状态。
例如一个空调系统负担1间百级手术室和2间万级手术室或4间十万级手术室，只要高级别手术室不使用，则系统设计风量至少大于此时所需风量的112%和84%，亦即此时系统所需风量仅为系统设计风量的47%和54.3%，而且此种因手术室使用与否引起的风量变化，不宜采用变频调速方式进行调节，只能用调节总风阀的方式调节风量以适应系统风量变化，然而此种方式显然不节能。
所以无论从节约能源的角度，或是从使用可*性、灵活性的角度，高级别手术室都应"按间"独立设置空调系统，即一个净化空调系统对应一间手术室。
2.对于低级别手术室，尽管与高级别手术室相比空调风量小的多，但一个空调系统所负担的手术室间数也不宜过多，因为医院手术室的使用情况具备不确定性。
愈是高等级医院，手术室为满足特殊繁忙情况，设置愈多。
手术室多，正常情况下的同时使用系数低，这样当一个空调系统所负担的手术室间数较多时，系统常处于"供大于求"的状态，其运行能耗势必较高，就象有的医院所反映的"建的起，用不起"。

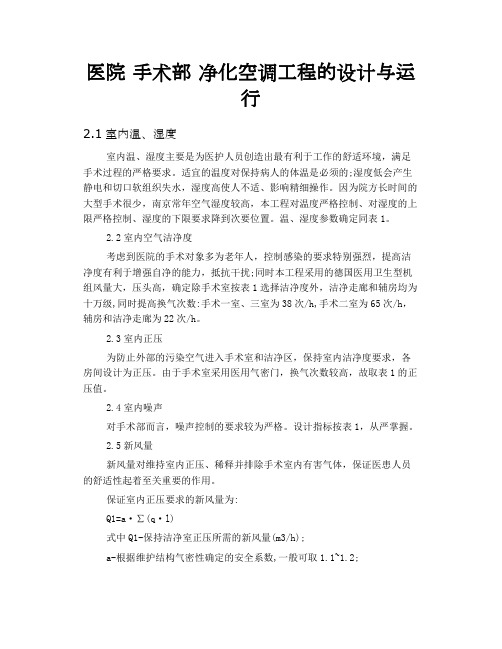

医院手术部净化空调工程的设计与运行2.1室内温、湿度室内温、湿度主要是为医护人员创造出最有利于工作的舒适环境，满足手术过程的严格要求。
适宜的温度对保持病人的体温是必须的;湿度低会产生静电和切口软组织失水，湿度高使人不适、影响精细操作。
因为院方长时间的大型手术很少，南京常年空气湿度较高，本工程对温度严格控制、对湿度的上限严格控制、湿度的下限要求降到次要位置。
温、湿度参数确定同表1。
2.2室内空气洁净度考虑到医院的手术对象多为老年人，控制感染的要求特别强烈，提高洁净度有利于增强自净的能力，抵抗干扰;同时本工程采用的德国医用卫生型机组风量大，压头高，确定除手术室按表1选择洁净度外，洁净走廊和辅房均为十万级,同时提高换气次数:手术一室、三室为38次/h,手术二室为65次/h，辅房和洁净走廊为22次/h。
2.3室内正压为防止外部的污染空气进入手术室和洁净区，保持室内洁净度要求，各房间设计为正压。
由于手术室采用医用气密门，换气次数较高，故取表1的正压值。
2.4室内噪声对手术部而言，噪声控制的要求较为严格。
设计指标按表1，从严掌握。
2.5新风量新风量对维持室内正压、稀释并排除手术室内有害气体，保证医患人员的舒适性起着至关重要的作用。
保证室内正压要求的新风量为:Q1=a·∑(q·l)式中Q1-保持洁净室正压所需的新风量(m3/h);a-根据维护结构气密性确定的安全系数,一般可取1.1~1.2;q-当洁净室为某一正压时,其维护结构单位长度缝隙的渗漏风量(m3/h·m)可根据正压值查表得到;l-维护结构的缝隙长度。
以手术二室房间体积73.5m3、房间高3m计,保持5Pa的正压需158m3/h;室内人员所需的最小新风量按表1取用,按10人计，需600m3/h;按表1的最小新风量6次/h计，需441m3/h;设计确定的新风量为700m3/h。
同样，确定手术一室、二室各为500m3/h,辅房、走廊为500m3/h。
医院手术部净化空调工程的设计与运行室内温、湿度室内温、湿度主要是为医护人员创造出最有利于工作的舒适环境，满足手术过程的严格要求。
适宜的温度对保持病人的体温是必须的;湿度低会产生静电和切口软组织失水，湿度高使人不适、影响精细操作。
因为院方长时间的大型手术很少，南京常年空气湿度较高，本工程对温度严格控制、对湿度的上限严格控制、湿度的下限要求降到次要位置。
温、湿度参数确定同表1。
室内空气洁净度考虑到医院的手术对象多为老年人，控制感染的要求特别强烈，提高洁净度有利于增强自净的能力，抵抗干扰;同时本工程采用的德国医用卫生型机组风量大，压头高，确定除手术室按表1选择洁净度外，洁净走廊和辅房均为十万级,同时提高换气次数:手术一室、三室为38次/h,手术二室为65次/h，辅房和洁净走廊为22次/h。
室内正压为防止外部的污染空气进入手术室和洁净区，保持室内洁净度要求，各房间设计为正压。
由于手术室采用医用气密门，换气次数较高，故取表1的正压值。
室内噪声对手术部而言，噪声控制的要求较为严格。
设计指标按表1，从严掌握。
新风量新风量对维持室内正压、稀释并排除手术室内有害气体，保证医患人员的舒适性起着至关重要的作用。
保证室内正压要求的新风量为:Q1=a·∑(q·l)式中Q1-保持洁净室正压所需的新风量(m3/h);a-根据维护结构气密性确定的安全系数,一般可取~;q-当洁净室为某一正压时,其维护结构单位长度缝隙的渗漏风量(m3/h·m)可根据正压值查表得到;l-维护结构的缝隙长度。
以手术二室房间体积、房间高3m计,保持5Pa的正压需158m3/h;室内人员所需的最小新风量按表1取用,按10人计，需600m3/h;按表1的最小新风量6次/h计，需441m3/h;设计确定的新风量为700m3/h。
同样，确定手术一室、二室各为500m3/h,辅房、走廊为500m3/h。
室内风速为保证医护人员的舒适感，工作区风速应<s,当温度低于22oC,应≤s。
武汉某医院手术室空调设计引言：医院手术室是医疗机构中最重要的部分之一、手术室环境的舒适性和高效性对手术成果和患者的恢复有着很大的影响。
空调系统是手术室中不可或缺的一部分，它对手术室温度、湿度、洁净度等方面有着重要的作用。
本文将探讨武汉医院手术室空调设计的相关要求和技术方案。
一、需求分析1.温度控制：手术室温度要求相对稳定，通常在20-25摄氏度之间，并能够通过调节达到不同操作时的需求。
2.湿度控制：手术室湿度要求相对稳定，一般在50%-60%之间，以保持手术区域的洁净度。
3.洁净度要求：手术室是无菌环境，必须保持高洁净度。
空调系统需要提供过滤器和风向控制，以防止细菌、灰尘等污染物进入手术室。
4.噪音要求：手术室需要提供安静的工作环境，以确保手术人员和患者能够专注于手术。
空调系统需要采用低噪音设计。
二、技术方案1.空调系统选择：手术室空调系统应选择高效、低噪音的设备。
中央空调系统是较为常见的选择，可以为手术室提供良好的温度湿度控制。
2.风向控制：手术室空调系统应设置恰当的风向控制，以保证手术区域的洁净度。
一般采用向下吹送的方式，通过天花板设置出风口，使空气流动形成对流，避免污染物进入手术区域。
同时，还可以在手术台上设置屏风，进一步隔离手术区域的空气流动。
3.过滤器选择：手术室空调系统应采用高效过滤器，如HEPA过滤器，过滤效率达到99.99%，能够有效过滤细菌、病毒和灰尘等污染物，确保手术室的洁净度。
4.空气循环：手术室空调系统应采用适当的空气循环方式，以保持空气流动和新鲜度。
可通过设置空气循环和新风系统，配合恰当的通风方式，将污浊空气及时排出手术室，保持室内空气质量。
5.温度湿度控制：手术室空调系统应配备精确的温湿度控制装置，通过传感器实时监测手术室内的温度湿度，同时可以自动调节空调系统的运行，以满足手术需求。
此外，空调系统还应具备冷暖控制功能，适应不同季节的需求。
6.噪音控制：手术室空调系统应采用低噪音设计，减少噪音对手术人员和患者的干扰。
洁净手术部净化空调系统设计原则该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
洁净手术部净化空调系统设计原则该文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注。
文档下载说明Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 洁净手术部净化空调系统设计原则can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!洁净手术部净化空调系统设计原则。
洁净手术室设计新理念医院空调的任务应该是，维持室内所需要的气候状态并除去空气中的尘埃、微生物、气味和有害气体，而医院手术室的空调是最重要也是最困难的任务，尤其是控制空气途径造成的术后感染至关重要，因为降低和避免术后感染是保证手术成功、缩短患者恢复时间、降低医疗费用的关键所在。
另外手术室空调的另一特点是服务面积虽小但风量大、能耗高、使用时间不确定，因此手术室空调在创造高度洁净的室内气候同时应特别注意空调系统的节能。
下面笔者就天津市某医院手术室设计为例，介绍设计者在该设计中体现的设计思路。
一、手术室概况：本洁净手术部由八间手术室、中央洁净大厅、麻醉室、苏醒室等附属房间组成，手术部位于医技楼二层，手术室无外围护结构，手术室净化级别要求分别为千级（I 级）一间、万级（I I 级）四间、十万级（III 级）三间，手术室设计温湿度考虑到儿童生理特点，全年控制在tn=24-28℃，在手术室内就地可调，手术室设计相对湿度Фn=50%-60%。
二、手术室空调风系统的划分：1、高级别手术室空调系统宜独立设置。
所谓高级别手术室是指千级以上手术室，其原因是高级别手术室空调送风量大，如同样面积的手术室，百级手术室的空调风量是十万级的3.4倍，是万级的2.25倍。
另外高级别手术室的使用频率远低于低级别手术室，这样无论是一个空调系统负担多个高级别手术室，或是一个空调系统负担一个高级别手术室和多个低级别手术室，都会使空调系统长时间处于"大马拉小车"的运行状态。
例如一个空调系统负担一间百级手术室和两间万级手术室或四间十万级手术室，只要高级别手术室不使用，则系统设计风量至少大于此时所需风量的112%和84%，亦即此时系统所需风量仅为系统设计风量的47%和54.3%，而且此种因手术室使用与否引起的风量变化不宜采用变频调速方式进行调节，只能用调节总风阀的方式调节风量以适应系统风量变化，然而此种方式显然不节能。
所以无论从节约能源的角度，或是从使用可靠性、灵活性的角度，高级别手术室都应"按间"独立设置空调系统，即一个净化空调系统对应一间手术室。
【最新资料,Word版，可自由编辑！】摘要：结合具体工程实例,阐述了医院病房楼洁净手术部空调设计基本理念与方法。
强调应该以全过程控制的概念和手术室细菌控制的综合措施来真正有效的减少手术后感染率。
分析了手术室洁净空调系统的热湿处理过程，指出应以经济有效的手段来实施手术室洁净送风系统，避免过高的初投资和运行成本。
1 概述近几年，随着国内医疗制度改革不断发展和人民生活水平的提高，医院医疗条件不断得到改善，同时各医学科系手术技术愈加高难、复杂，对手术室洁净条件、功能要求也越来越高，国家有关部门也相应出台了新的医院手术部设计标准，其目的在于以合理的布局和设施保证手术后患者的感染率，减少抗生素的用量。
手术部洁净用房的等级在突出生物洁净室特点的原则下，以控制有生命微粒为主要目标，故应以细菌浓度来进行分级，而空气洁净度只是必要保障条件，空调系统的设计也应在此原则基础上进行，避免单纯靠提高空气洁净度标准的方法造成不必要的额外投资和昂贵的运行费用。
2 工程概况济南市中心医院病房综合楼建筑面积62000 m2，建筑高度82m，地上18层，地下二层，一、二层为血库、药库，三层为医院楼洁净手术部，四层为设备转换层，五-十七层为医院病房，十八层为水箱间。
该医院洁净手术部是在新标准颁布后开始设计施工的，无论从建筑面积还是设备设施标准都均处于国内较高水平，空调系统的设计，也是以高标准、高要求为设计原则，同时要求尽量节省工程造价。
3 设计标准及参数3.1 设计依据洁净手术部的设计依据主要根据规范[1]-[3]的规定，同时参照了国外医院洁净手术部的设计标准和方法以及部分国内外专用空调厂商的设计手册，在此基础上结合我国具体国情，制定切实、可行的系统方案。
3.2 手术部洁净房间设置和分级手术部洁净房间包括洁净手术室和洁净辅助用房，结合院方对使用功能的要求并参照标准[1]中的规定,对洁净手术室和洁净辅助用房进行了设置和分级。
其中，洁净手术室共十二间：I级洁净手术室2间，II级洁净手术室3间，III级洁净手术室3间（合用一系统），IV 级正压洁净手术室3间（合用一系统），IV 级负压手术室1间。
医院手术室净化空调设计
一、手术室概况：
本洁净手术部由八间手术室、中央洁净大厅、麻醉室、苏醒室等附属房间组成，手术部位于医技楼二层，手术室无外围护结构，手术室净化级别要求分别为千级
（I级）1间、万级（II级）4间、十万级（III级）3间，手术室设计温湿度考虑到儿童生理特点，全年控制在Tn=24〜28 C,在手术室内就地可调，手术室设计相对湿度①n=50%〜60%。
二、手术室空调风系统的划分：
1•高级别手术室空调系统宜独立设置。
所谓高级别手术室是指千级以上手术室，其原因是高级别手术室空调送风量大，如同样面积的手术室，百级手术室的空调风量是十万级的3.4倍，是万级的2.25倍。
另外高级别手术室的使用频率远低于低级别手术室，这样无论是一个空调系统负担多个高级别手术室，或是一个空
调系统负担一个高级别手术室和多个低级别手术室，都会使空调系统长时间处于"大马拉小车"的运行状态。
例如一个空调系统负担1间百级手术室和2间万级手术室或4间十万级手术室，只要高级别手术室不使用，则系统设计风量至少大于此时所需风量的112%和84%，亦即此时系统所需风量仅为系统设计风量的47%和
54.3%，而且此种因手术室使用与否引起的风量变化，不宜采用变频调速方式进行调节，只能用调节总风阀的方式调节风量以适应系统风量变化，然而此种方式显然不节能。
所以无论从节约能源的角度，或是从使用可*性、灵活性的角度，高级别手术室都应"按间"独立设置空调系统，即一个净化空调系统对应一间手术室。
2•对于低级别手术室，尽管与高级别手术室相比空调风量小的多，但一个空调系统所负担的手术室间数也不宜过多，因为医院手术室的使用情况具备不确定性。
愈是高等级医院，手术室为满足特殊繁忙情况，设置愈多。
手术室多，正常情况下的同时使用系数低，这样当一个空调系统所负担的手术室间数较多时，系统常处于"供大于求"的状态，其运行能耗势必较高，就象有的医院所反映的"建的起, 用不起"。
笔者认为，对于低级别手术室一个空调系统所负担的手术室不宜多于四至五间，而且一个系统负担手术室过多，也会造成使用上的不可*。
3•中央清洁大厅、清洁走廊、高级别手术间的准备区、无菌室等应由一个单独的空调系统负担，目的是保证手术室外部空气环境时时处于"临战"状态，那种将以上部位空调合在低级别手术室空调系统中的做法显然不合理。
因为合在一起的空调系统，或是在手术室停止使用时系统送风能耗过大，或是无法保证手术室外部
气候环境处于受控状态。
总之，手术部空调风系统的划分原则应该是运行可*、调节灵活、各司其责、节约能源。
三、送风量确定和气流组织：
该医院手术部进行空调设计时，国家尚未出版有关医院手术室洁净空调设计标准
/规范，并且当时国内已有医院手术室洁净空调设计，基本上囿于工业洁净室的设计思路，然而将工业洁净室设计思路照搬到医院手术室洁净空调设计中会带来两个问题：①高级别洁净室风量过大，如按照《洁净厂房设计规范》（以下简称规范），百级手术室应在顶棚满布高效过滤器风口，则一间36m2手术室的送风量为32400m3/h~45360m3/h （对应断面风速为0.25m/s~0.35m/s ），如
此大的送风量，送风功耗达17.0kW~19.0kW ，送、回风管道占用建筑空间大，
风系统噪声控制困难。
②对于千级以下手术室，在相同风量下手术室关键区域污染度控制不理想，原因是套用《规范》千级以下手术室可采用乱流形式的气流组织。
通常的做法是在全室顶棚均匀设置高效过滤器风口，此气流组织形式的理论
依据是"全室稀释和净化"，然而根据德国标准中关于污染浓度的概念，此种"全室稀释和净化"的气流组织形式，在理想情况下可以使室内达到相同的细菌浓度，此时污染度为1，而如果突破"全室稀释和净化"的工业洁净室气流组织方式，会在手术室关键区域获得更低的污染度。
A. 对于所有级别的手术室，均突破了全室稀释和净化的概念，引入局部强化净化观点，将所有手术室的送风口均集中布置在手术床的上方，即以无影灯吊杆为中心设置"层流送风箱"，根据级别不同采用不同送风断面尺寸。
B. 对于百级或千级手术室，采用洁净气流覆盖区域面积乘以此送风区域断面风速的方式确定风量。
C. 对于万级、十万级手术室采用换气次数法确定送风量，万级取n=30次/h，十
万级取n=20次/h。
尽管此换气次数取值为《规范》规定的下限值，但由于采用了全部送风量由手术床部位上方的"层流送风箱"送出，其手术区达到的细菌浓度为室内其他区域的50%，即手术区域空气的污染度由全室稀释和净化方式的1降为局部强化送风方式的0.5。
本工程万级与十万级手术室的"层流送风箱"送风面积分别为2.4m X1.2m和1.5m X1.5m，送风断面风速均为0.35m/s。
总之，采用以上设计思路的该医院手术室，在投入使用后效果良好，达到了用较小的风量，在手术室关键区域（手术床及器械桌区域）形成一个比手术室其他区域更洁净、更卫生的气候环境。
四、设置初效中效新风过滤机组
一些手术室的净化空调系统设计中，新风的过滤问题未能引起充分的重视，新风常常是不经过独立的过滤处理而直接与空调回风混合，其结果导致中效、高效过滤器寿命缩短，更换频繁，系统的运行维护成本加大，甚至影响手术室的正常使用。
这是因为新风与回风混合前，两者的空气含尘浓度相差过大，新风即便经过初效处理，其处理后的含尘浓度（30.5mm ）也比十万级空调回风在同粒径范围内的含尘浓度大70倍左右，是百级空调回风同粒径范围内含尘浓度的几万倍，从而使中效乃至高效过滤器没有足够的保护。
为解决此问题，我们在新风通路上安装了独立的初效中效新风过滤机组，使新风经过两级过滤后再与回风混合，此时混合前的新风与回风在同粒径范围（30.5mm ）的含尘浓度比较接近，真正起到了保护中效、高效过滤器的作用，而且新风过滤机组的初、中效过滤器清洗、更换方便，与更换高效过滤器相比投资少，维护简便。
在新风通路上设置新风过滤机组的另一优点是确保了新风量，因为定风量的新风过滤机组本身就相当于一台"计量泵"。
五、采用定风量阀解决空气平衡问题：
手术部各区域的压力分布对于保证洁净手术室效果影响很大，而如何保证合理的压力分布，除空气平衡计算正确外，更重要的是送风、回风均应有良好的调节手段。
以往风量调节装置主要是手动对开多叶调节阀，此种阀门用于风量的精调节并不理想，实践中有着调节困难、调试周期长的问题。
