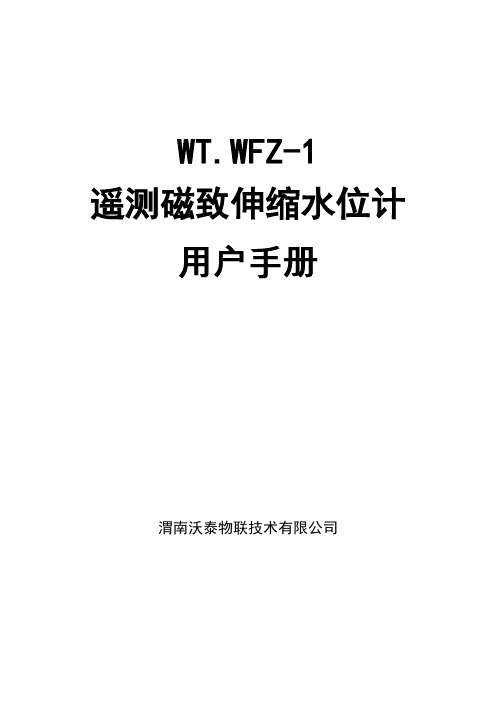

WT.WFZ-1遥测磁致伸缩水位计用户手册渭南沃泰物联技术有限公司目录产品描述 (1)主要功能特点 (1)工作方式 (1)技术指标 (2)安装 (2)短信配置 (2)注意事项 (3)产品描述WT.WFZ-1遥测磁致伸缩水位计是一种用于明渠流量测量的仪器。

采用最新微控制器和电源管理模块，全新的设计理念，设计的低功耗一体式无线水位流量计，可广泛应用在农业灌溉、河道水渠输水调度、城镇供水系统、污水处理等水位、流量测量工程中。

主要功能特点(1)远程控制，无人值守。

(2)可嵌入各种渠道类型的流量计算参数。

(3)具有高可靠性，密封，强度高，三防处理，抗腐蚀，内部安装牢固，无外部引线，适合野外无人环境应用。

(4)稳定高效的传输方式。

采用GPRS方式、短信方式，进行参数配置和数据传输。

(5)使用费用低。

本仪器只需要一张SIM卡，即可完成其各个功能，而其费用主要是GPRS流量，采用普通的包月方式即可满足需求。

(6)短信预警。

如果水位异常或电量低，仪器将会信息中心发送报警短信，使其有时间采取相应措施。

(7)特低功耗，无需外部供电，采样时间短，非采样时功耗极低。

(8)内置实时时钟，可以准确记录采样时刻的时间。

(9)仪表内配有大容量（4G）的数据存储器，对采样数据进行长久保存。

(10)仪表内置科学的数字滤波方式及校验功能，能够有效地解决波浪对水位测量的影响，使测量值稳定、真实、可靠。

(11)具备定时上报。

(12)低于水位下限停止上报。

工作方式仪器采用自记式采集方式采集数据。

按设定时间周期自动采集水位数后，经过计算得到瞬时流量和累计流量数据并保存在存储器中，并可完成自动上报。

流量的计算符合《JJG 711-1990 明渠堰槽流量计试行检定规程》，计算的相关参数需要和客户协商后确定。

技术指标(1)水位测量精度：±5mm；(2)水位分辨能力：1 mm；(3)测量精度：≤0.1%；(4)工作电源：DC 3.7~4.2V；(5)电源消耗：采样时≤5mA，非采样时≤100uA，通讯时≤200mA。

一体化静压式液位计安全操作及保养规程引言一体化静压式液位计是用来测量容器内液体的液位高度的一种仪器设备。

正确的操作和保养可以确保液位计的正常运行，并且延长其使用寿命。

本文档将介绍一体化静压式液位计的安全操作和保养规程。

一体化静压式液位计的安全操作规程1.在进行操作之前，使用人员应该了解液位计的工作原理和使用方法，熟悉其控制面板和按钮的功能。

2.在操作液位计之前，使用人员应该佩戴防护手套和护目镜等个人防护装备，确保自身安全。

3.在使用液位计之前，需要检查仪器设备是否完好无损，各部件是否紧固，电源是否正常。

4.操作过程中，应该轻拿轻放，避免碰撞和摔落，确保仪器设备的正常运行。

5.在测量液位前，应该确保被测液体的性质符合液位计的工作要求，避免损坏液位计。

6.操作人员应该按照仪器设备的说明书进行操作，并遵守安全操作流程，确保仪器设备的正常运行和检测结果的准确性。

7.使用人员在操作液位计过程中，不得随意更改仪器设备的参数和设置，以免影响测量结果。

8.当液位计工作过程中出现任何异常情况，应立即停止使用并联系维修人员进行检修和维护。

一体化静压式液位计的保养规程1.定期检查仪器设备的外观，清洁仪器表面的灰尘和污物。

2.定期检查液位计的各个部件是否紧固，对松动的部件进行及时的紧固处理。

3.液位计应定期进行校准，确保测量结果的准确性。

4.定期更换液位计的电源和电池，避免电源不足导致的故障。

5.液位计的接线和连接器应经常检查，确保其稳定和可靠。

6.如果长时间不使用液位计，应将其放置在干燥通风的地方，避免湿气对仪器设备的影响。

7.当液位计出现故障时，应及时联系维修人员进行检修，切勿私自拆卸或修理。

结论正确的操作和保养可以确保一体化静压式液位计的正常运行，并且延长其使用寿命。

遵循本文档中的安全操作规程和保养规程，可以提高工作效率，确保操作人员和仪器设备的安全。

同时，使用人员应该经常更新安全知识，提高安全意识，做好现场安全管理。

压力式液位计应用安全操作及保养规程前言压力式液位计是一种常见的工业计量工具，在各种液体储罐、反应器、塔器、炉炉、容器等设备中得到广泛的应用。

它通过测量液体水平高度来反映容器内部液位，广泛应用于石油化工、化学、医药、食品、造纸等工业领域。

但是，在使用压力式液位计时，如果操作不当，会造成生产事故甚至伤害人身安全。

因此，编制此规程是为了保证液位计的正常使用，预防事故的发生，提高安全生产意识和管理水平。

一、安全操作规程1. 压力式液位计工作原理压力式液位计是利用距离液位面b的液压压力将液位差的高度H转换为输出信号，再经过隔离和放大等电子元件放大后，转换成4～20 mA电流信号，在DCS等仪表中用于液位显示和控制。

根据测量原理，压力式液位计不能用于真空容器的液位测量，其工作范围应在所选装置的规定范围内，当设备中的液位超过压力式液位计允许的最大工作范围时，应采取相应措施。

2. 操作规程（1）压力式液位计应由现场专职人员负责，攀爬时须佩戴防滑鞋和安全带，严禁在大风、电闪雷鸣天气或其他有安全隐患的环境下攀爬。

（2）在使用前，应对压力式液位计进行检查，检测压力管路及接头，确保无渗漏现象，如有渗漏情况，应及时排除故障。

（3）操作前应首先开启压力式液位计的系统阀门，缓慢调节液位计的阀门，使之与系统进出口压力平衡，并通过校准实现指针调零。

（4）压力式液位计操作时应留意系统液位变化，如有异常情况应及时检查并排除故障，如因操作失误导致压力式液位计异常，应停机排查并及时调整。

（5）压力式液位计不得随意更换或拆卸，任何技术改变应由专业人员进行。

（6）长时间不用的压力式液位计，应及时进行保养。

3. 其他安全事项（1）压力式液位计不得在炉子或烤箱等高温情况下使用，以免发生爆炸事故。

（2）不得在压力式液位计气密的容器内储存易燃、易爆、腐蚀或有毒物质，以免损害液位计和人身安全。

（3）压力式液位计应根据使用频率及生产工艺的需要，进行定期点检及标定，确保仪表的准确可靠。

.1压力式遥测水位计在水利水电工程、水情预报、水利调度等部门的应用中，压力式遥测水位计主要用作水位远传及显示、水位遥测接口、水位长期纪录及固态存贮，其最大优点是无需建筑水位测井及井台，安装移动极为便利，适用于江河、湖泊、水库、及地下水环境中。

压力式遥测水位计一般具有水位显示和并行BCD码输出接口或标准RS-232、RS485通讯口，可直接和监控终端、MODEM、卫星通讯数据终端、水位固态存贮器和计算机相接，完成现场数据采集任务。

WYDlO型压力式遥测水位计采纳进口弹性材料和先进的工艺，具有灵敏度高、性能稳定，有良好的抗冲击过载力量，用于很多工业过程较弱的腐蚀性介质中，可作各种静、动态液体的压力测量。

不锈钢全封焊结构具有良好的防潮力量及优异的介质兼容性。

图2：PT601型压力式遥测水位主要技术指标：■最大水位变幅：1OnI或20m■精度：2%。

变幅±Icm■最大静水压力：150%变幅■最小辨别值：Imm■输出编码方式：并行BCD码或标准RS-232、RS-485通讯口■传输距离：小于2km（电缆另购）■环境温度：T（TC至40℃,与传感器接触的水不能结冰■适应于全部的水位测量。

图5：压力式遥测水位探头.2编码式遥测水位计WFH-2型全量机械编码水位计由水位传感器部分和水位显示器部分组成，自身配套后，可有线遥测实时水位。

用于江河、湖泊、水库、渠道、地下水及各种水工建筑物处的水位测量。

该仪器作为水位传感器可与各种水位遥测系统配套，如：水情自动测报系统、水位数据收集、存储、处理系统等。

(1)仪器特点■浮子传感：仪器结构简洁，性能稳定，工作牢靠使用及修理便利■测井结构：井径小，可采纳工业管材，因而投资和建筑费用低、施工周期短■机械编码：不需电源工作，故无电源投资和掉电、雷击之虞■格雷码制：不存在单值性误差，读数无模糊区■结构设计：积木化、标准化、通用化，便于装配、检修■关键器件：择优进口国际名牌产品，性能稳定，工作牢靠。

静压式液位计、静压式水位传感器使用说明书一.概述静压式液位计采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件,把与液位深度成正比的液体静压力准确测量出来,并经过专业信号调理电路转换成标准4-20mA 电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系,实现对液体深度的精确测量。

水位计精度高,体积小,使用方便,直接投入液体中,即可测量出变送器末端到液面的液位高度。

静压式液位计广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。

防护等级:IP68。

型号意义:示例说明:DATA-5102(10mH 2O表示为唐山平升电子生产的4~20mA ,精度为0.5%,量程为10m 的水位计。

二、外形结构(单位:mm :三、工作原理静压式液位计中的传感器是以单晶硅为基体,采用先进的离子注入工艺和微机械加工工艺,制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。

被测压力通过压力接口作用在硅敏感元件上,实现了所加压力与输出信号的线性转换,经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。

通讯类型:1—串口; 2—4~20mA ;精度:0—0.5%; 1—0.1%;DATA-5 1 ××(×m H 2O量程:0—×,单位:m(一般在标牌中标注采集类型:水位;唐山平升电子生产的变送器系列产品四、特点灵敏度高,响应时间≤1ms。

精度等级高,可达0.1级。

全不锈钢密封结构,IP68防水。

聚氨酯导气电缆,耐高温、耐腐蚀。

体积小巧,便于安装、投放。

五、性能指标型号:DATA-51系列测量介质:液体(对不锈钢壳体无腐蚀量程:0~5,10,15,20,25,30m输出信号:4-20mA;RS485供电电源:12/24V DC精度等级: 0.1%FS;0.5%FS环境温度 -10℃~80℃存储温度 -40℃~85℃过载能力:150%FS稳定性能:±0.05%FS/年; ±0.1%FS/年零点温度系数:±0.01%FS/℃满度温度系数:±0.02%FS/℃防护等级:IP68 结构材料:外壳:不锈钢316L 密封圈:氟橡胶传感器外壳:不锈钢316L 膜片:不锈钢316L 电缆:φ7.2mm聚氨酯专用电缆(配套2米,超出部分按长度加价六、接线图七、注意事项1.当收到静压式液位计时请检查包装是否完好,并核对变送器型号与规格是否与您选购的产品相符。

一体化测调仪使用说明书一体化测调仪依据标准《Q/74690855-X·1—2013》生产，是流量自动测调系统的重要组成部分。

其主要功能有：对分层注水井的配注量、注水压力及井温计量；根据地质要求对具体的每层注水精细化配注水量。

一．结构组成二．原理及使用方法一体化流量计结构，仪器整体为不锈钢全密封结构，主要由探测段、电路段组成。

测量段：由磁激励线圈、测量电极和温度、压力传感器等部件组成，该段为注油密封腔体，结构复杂，是整个电磁流量计的核心。

测量电极是仪器的关键部件，使用时请注意保护。

电路段：内含流量测量电路、供电电路和驱动输出电路。

一体化流量计工作原理：电磁流量计的测量原理是基于法拉第电磁感应定律。

当含有带电粒子的流体在磁场中作切割磁力线的运动时，将感应出与流速成正比的感生电动势，其感应电压Ue的大小为：Ue﹦K·B·D·v式中：Ue为感应电压；K为系数；B为磁场强度；D为流体横截面直径（管道内径）；v为液体流速；由上式可知，对于带电粒子均匀分布的流体，当磁场强度一定时，感应电压与流体的流速成线性关系，与流体的温度、压力、密度和粘度等物理参数无关，所以电磁流量计具有许多其它测量原理流量计无可比拟的优点，能实现大量程范围的高精度测量。

注意：探测段、电路段不能分解，否则将使仪器损坏！注意：各段避免旋松、拆卸；与电缆头、调配机构连接时，应保证连接可靠。

调配机构调节仪由调配臂、固定臂、定位爪以及控制电机组成，用于调节配水器内的可调配水阀。

调节仪工作原理：地面控制系统发出开臂指令，打开定位爪，定位爪卡在喇叭口上，同时固定臂卡住定位槽，调节臂卡住配水器旋转芯子开口槽；定位成功后，由地面控制系统发出调配指令，调配臂带动旋转芯子及可调配水阀转动，从而达到调配流量的目的。

三．主要技术参数Array四．技术特点1、不需投捞井下水嘴，节约大量的人力、物力和时间；2、一次下井可实现全部层的测调工作；3、可适应深井、斜井等不同的配水工艺；4、调配精度高、合格率高，单层可控制精度在5%以内；5、对于提高经济效益、降低成本、合理开发油田有明显效果。

水位基中文说明书目录一、CY系列产品型号说明二、CYX系列产品2.1 概述2.2 工作原理及构造2.3 型号说明2.3.1 测量筒类别2.3.2 测量筒结构形式2.3.3 磁浮球种类2.3.4 显示机构2.4 CYX系列产品的主要技术参数及注释2.5 安装2.5.1 概述2.5.2 安装图例2.6 运行及维护2.6.1 投入及停止2.6.2 维护2.6.3 故障诊断2.7 汽包水位计安装注意事项三、CYK1-3磁式液位开关3.1 用途及性能特点3.2 产品型号、名称及其含义3.3 产品的外形尺寸及安装尺寸3.4 主要技术参数3.5 正常工作及安装条件3.6 保管与维护3.7 安装使用说明四、CYB磁式液位远传变送器4.1 概述4.2 主要技术参数4.3 系统构造及连接4.4 变送器选型4.5 安装，调整和使用五、定货须知六、联系电话一、CY系列产品型号说明－显示器ＣＹ－开关变送器液位磁式二、CYX系列产品2.1概述CYX系列磁式液位显示器是以磁力偶合，磁浮球为测量元件，驱动带磁钢的双色翻板显示。

利用无导磁管材把工作介质和显示隔绝。

在75英尺外，双色翻板清楚可见，整个工作过程无需能源，自成一体。

适用于500℃以下的真空到高压等各种环境的液位计量。

是火力发电厂、石油、化工等部门的理想液位测量产品，如：高、低压加热器、除氧器、凝汽器、高压、超高压锅炉汽包容器等的液位测量。

根据在容器上安装位臵的不同，提供侧装和顶装两种型式。

由于工作介质的不同，提供不锈钢和ABS工程塑料两种材质，其中ABS特别适用于酸、碱等腐蚀性介质。

2.2工作原理及构造CYX系列磁式液位显示器利用磁式浮球在不同位臵吸翻转两面不同颜色的磁式翻板来显示液位。

CYX磁式液位显示器的测量筒内装有磁浮球，测量筒通过上、下平衡连通管与被测容器相连，磁浮球随被测容器的液位上、下浮动引起显示支架内的磁式翻板翻转，红色(陶瓷为绿色)一面翻出表示有液位，红色面(陶瓷为绿色面)的上边缘指示液位，明亮金属色(陶瓷为红色)翻出表示无液位。

压力式水位计原理压力式水位计原理压力式水位计是一种常见的水位测量仪器。

其原理是利用静压力原理，在液压传力的原理下，测量液体的压力，进而推算出液位高度。

压力式水位计组成压力式水位计通常由三个部分组成:主体、测量插头和显示器。

1. 主体: 压力式水位计的主体通常由两个主要部分构成：一个具有膜片的物理传感器和一个读数器。

物理传感器就是液位测量的核心元器件。

2. 测量插头: 测量插头是主体与被测液体相连的一根长管。

测量插头要选择与被测物质相匹配的材料。

3. 显示器: 主体和测量插头之间的信号通过数据线传回到显示器。

显示器可以显示测得的液位高度。

压力式水位计测量原理压力是物体作用于单位面积上的力。

在一个液体中，液体的压力是由于液体的重量和重力形成的。

当我们将压力式水位计插入液体中时，插头会受到液体压力的作用。

插头下方的液体压力取决于插头的深度和液体的密度。

压力式水位计中有一块可以变形的薄膜（也有称之为膜片）位于插头底部。

当液体的压力作用在薄膜上时，薄膜会被挤压并导致变形。

变形随后会对一个电路上的电阻器造成影响，从而改变导通性。

通过测量薄膜的变形，可以确定液体的压力差，从而推算出液位高度。

压力式水位计测量特点1.可靠性: 压力式水位计不依赖于外界环境，相比其他数值设备更加可靠。

2.准确性: 由于其使用 Sensor 和应变电阻技术，能够保证测量精度高。

3.便携性: 压力式水位计是一种轻便，易于携带的设备，很方便就可以进行现场检测。

4.可适应性: 压力式水位计对于多种水观测中的不同液体均可适用，并且可以测量非液态液体。

压力式水位计适用场景1.海洋研究: 压力式水位计能够适用于海洋研究中的深度定位。

2.天然气与石油勘探: 常用于天然气与石油勘探中，用来定位区域内的油层或水层。

3.自来水测量: 常使用于自来水测量中，帮助水厂监管水源情况和水位波动。

4.污水和废水测量: 常用于卫生和环保测量中，检测污水和废水的液位。
