汽车的总体布置在初步确定汽车的载客量(装载量)、驱动形式、车身形式、发动机形式等以后，要深入做更具体的工作，包括绘制总布置草图，并校核初步选定的各部件结构和尺寸是否符合整车尺寸和参数的要求，以寻求合理的总布置方案。
绘图前要确定画图的基准线(面)。
一、整车布置的基准线(面)——零线的确定确定整车的零线(三维坐标面的交线)、正负方向及标注方式，均应在汽车满载状态下进行，并且绘图时应将汽车前部绘在左侧。
1．车架上平面线纵梁上翼面较长的一段平面或承载式车身中部地板或边梁的上缘面在侧(前)视图上的投影线称为车架上平面，它作为垂直方向尺寸的基准线(面)，即z坐标线，向上为“十”、向下为“—”，该线标记为。
货车的车架上平面在满载静止位置时，通常与地面倾斜0.5°～1.5°，使车架呈前低后高状，这样在汽车加速时，货箱可接近水平。
为了画图方便，可将车架上平面线画成水平的，将地面线画成斜的。
2．前轮中心线通过左右前轮中心，并垂直于车架平面线的平面，在侧视图和俯视图上的投影线称为前轮中心线，它作为纵向方向尺寸的基难线(面)，即f坐标线，向前为“—”，向后为“十”，该线标记为。
3．汽车中心线汽车纵向垂直对称平面在俯视图和前视图上的投影线称为汽车中心线，用它作为横向尺寸的基准线(面)，即y坐标线，向左为“十”、向有为“—”，该线标记为。
4．地面线地平面在侧视图和前视图上的投影线称为地面线，此线是标注汽车高度、接近角、离去角、离地间隙和货台高度等尺寸的基准线。
5．前轮垂直线通过左、右前轮中心，并垂直于地面的平面，在侧视图和俯视图上的投影线称为前轮垂直线。
此线用来作为标注汽车轴距和前悬的基准线。
当车架与地面平行时，前轮垂直线与前轮中心线重合(如轿车)。
二、各部件的布置1．发动机的布置(1)发动机的上下位置发动机的上下位置对离地间隙和驾驶员视野有影响。
轿车前部因没有前轴，发动机油底壳至路面的距离，应保证满载状态下最小离地间隙的要求。

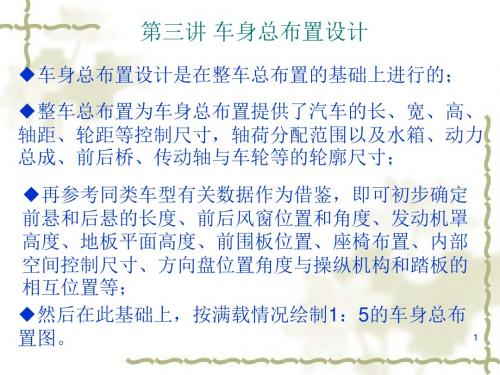

汽车车身总布置设计汽车车身一般指汽车上载人与载货的部分，其总部署与底盘、发动机及电气设备等有密切的关系。
车身总布置的第一阶段与车身概念设计同时进行，该阶段的主要任务是，考虑整车型式、车身与整车总部署的关系，而后根据各总成型式和整车总布置的要求确定车身的型式。
对于轿车，主要是确定乘员人数、车门数，座椅排数；车身是船型还是流背型或是其他型式；车身级别是普通型、中级型还是高级型，是豪华型还是标准型等。
1、汽车车身总布置原则在确定上述基本型式和车身总布置的全过程中，一般要遵守下述一些原则。
（1）要考虑汽车是供认乘坐还是供特殊目的用，除设法满足设施正常工作和一些特殊的要求外，主要是围绕人的乘坐提出要求，即提出乘坐舒适性，居住性、操作方便性、温度调节特性、视野性、上下车方便性和安全性等方面的要求。
（2）从整车的经济性和行驶稳定性出发，要有良好的空气动力特性。
（3）具有良好的修理底盘各总成、发动机及电气设备等各总成及其零部件的方便性。
（4）从降低制造成本考虑，要尽力减小车身质量，并具有良好的冲压、焊接、装配及涂装工艺性。
（5）按照汽车的级别、用途及法规选择各种车身附件，同时确定必装件与选装件。
（6）在满足性能要求的前提下，尽力减小车身的外型尺寸。
在外形尺寸一定的情况下，尽力扩大车室内空间，尤其是要尽力增大宽度方向的尺寸。
（7）充分考虑车身与整车及其各总成的协调，确保良好的密封、通风换气、隔声，隔热及防振动等性能。
（8）必须满足国内外有关的各种法规和标准要求，同时还要考虑先进工业国家的有关法规，例如美国、日本及欧洲经济共同体诸国的法规。
（9）在确定车身尺寸时，要考虑我国的气候条件，特别要注意适应严寒地区的冬装，例如，皮帽、皮鞋、皮手套及棉大衣等。
2、车身总布置内容（1）确定车身内、外尺寸。
（2）确定乘坐与操作空间，对于特殊用途的车辆，还要确定设施与装备的位置和尺寸。
（3）校核各项性能及法规要求的尺寸数据，例如，风窗的刮扫面积、座椅的调整量，仪表板的防炫目及视野性等。
车身总布置设计车身总布置车身总布置设计是围绕人机工程学原理并充分考虑到制造工艺、材料特性、安全特性，在满足车身造型的要求下，对各种机构、电器设备、车身内饰总成和部件(仪表板、座椅、操纵机构等)的所在位置，以及车身室内空间大小和车身主要技术参数进行设计、确定的过程。
其目的就是要使车辆在其子自重的条件下具有最大的室内空间，或者说是要在有限的车身外形尺寸内布置所有的总成、机构，并获得最大的室内空间，提高产品的市场竞争力。
一、车身总布置设计的内容及设计原则车身总布置设计是车身概念设计的重要内容。
由于车身总布置设计是否合理，将直接影响着整车的使用性能。
因此设计人员在进行车身总布置设计之前，应充分了解或考虑以下各方面的内容：整车的主要性能参数、尺寸参数、以及车身布置及结构型式；发动机的布置型式、悬架机构、转向机构、变速机构等，以及各总成、机构间的相互关系(位置关系、连接关系)；车身构造，以及车身结构强度、刚度、安全性等方面的内容；人体工程学知识，即室内居住性、驾驶操纵性、视野性、上下车方便性。
特别是对于多用途车辆的车身设计，如何以人的需要进行布置则显得更为重要；车身造型及空气动力特性；车内各总成部件及附属设备；车身材料，开发变型车系列的要求，系列化设计及通用部件；产品继承性、生产继承性及制造成本。
1、车身总布置设计的内容：车身总布置设计通常是由一个总布置部门的专家队伍采用CAD的方法来进行。
这支设计队伍中应包括来自其他部门，如车身、底盘、发动机和电器等部门的专家。
由于在车身总布置设计的同时，车身的造型设计也同时产生，而且两者之间相互影响很大，因此这两者之间的合作应非常密切。
设计中每一方的设计人员必须了解对方在干什么．而其他合作伙伴也应加入这一设计工作。
大批量生产计划人员准备其组装程序，提出建议，零部件供应商和其材料专家在认可的目标成本和质量的情况下，开始探讨零部件批量生产的可行性。
车身总布置定型以及造型的确定，标志着概念设计完成。
