发电机控制原理教程

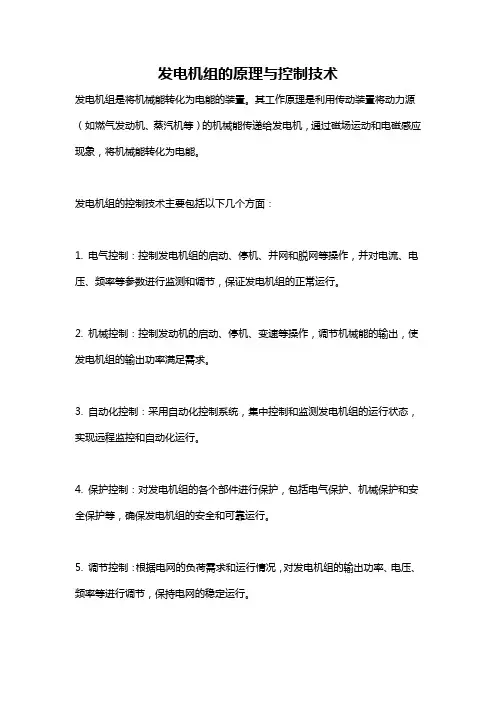

发电机组的原理与控制技术
发电机组是将机械能转化为电能的装置。

其工作原理是利用传动装置将动力源（如燃气发动机、蒸汽机等）的机械能传递给发电机，通过磁场运动和电磁感应现象，将机械能转化为电能。

发电机组的控制技术主要包括以下几个方面：
1. 电气控制：控制发电机组的启动、停机、并网和脱网等操作，并对电流、电压、频率等参数进行监测和调节，保证发电机组的正常运行。

2. 机械控制：控制发动机的启动、停机、变速等操作，调节机械能的输出，使发电机组的输出功率满足需求。

3. 自动化控制：采用自动化控制系统，集中控制和监测发电机组的运行状态，实现远程监控和自动化运行。

4. 保护控制：对发电机组的各个部件进行保护，包括电气保护、机械保护和安全保护等，确保发电机组的安全和可靠运行。

5. 调节控制：根据电网的负荷需求和运行情况，对发电机组的输出功率、电压、频率等进行调节，保持电网的稳定运行。

6. 并网控制：将发电机组与电网进行并联运行，实现电能的供应和传输，包括电网同步和功率匹配等控制。

以上是发电机组的原理与控制技术的基本概述，具体的控制技术还需要根据不同类型的发电机组和应用场景进行详细研究和设计。

自动发电控制基本原理及控制方法
自动发电控制是一种在机械、电气及其他设备系统中实现自动化控制的过程，其目的是使设备系统能够自主地实现对操作参数的调节和对变化环境的适应性。

发电机自动控制的基本原理是通过检测控制物的控制量，根据设定的控制方式和算法计算出控制动作，然后通过控制器及执行器，最终实现对发电机运行参数的调节，以实现安全、经济、可靠运行。

发电机自动控制的控制方法主要有定模式控制、PID控制、惯性控制、期望控制等。

定模式控制是指根据设定好的固定模式来进行控制，将控制量与模式参数进行比较，求出控制量需要进行的调整措施，从而调整控制数据，使其保持设定的固定模式。

PID控制又称比例-积分-微分控制，是目前发电系统最常用的控制方式。

它将发电机的控制量分为三个部分，比例控制、积分控制、微分控制，通过这三个部分的综合控制，可以控制发电机的运行参数，使其满足系统的要求。

惯性控制是指发电系统的控制是基于平衡模式，只要发电系统处于平衡状态，即使出现负荷变化，也不会影响运行参数。

期望控制是指在发电机控制中设定期望值，准确控制发电机运行参数，使其处于期望状态，从而实现安全、经济、可靠的运行。

总之，自动发电控制是发电机实现安全、经济、可靠运行的重要手段，它的基本原理是通过动态检测发电机的控制量和设定参数，根据设定的控制方式及算法计算出控制动作，从而调节发电机的运行参数，实现自动控制，常用的控制方法有定模式控制、PID控制、惯性控制和期望控制等。

发电机原理及控制一、引言发电机是一种将机械能转化为电能的设备，广泛应用于电力工业、交通运输和农业等领域。

本文将介绍发电机的原理及其控制方法，帮助读者更好地理解发电机的工作原理和操作方式。

二、发电机原理发电机的原理基于法拉第电磁感应定律，即当闭合线圈处于磁场中运动时，通过线圈的磁通量发生变化，从而在线圈两端产生感应电动势。

根据发电机的构造形式和工作原理的不同，可将发电机分为直流发电机和交流发电机。

1. 直流发电机原理直流发电机由一个旋转的电枢和一个静止的磁场构成。

当电枢绕组旋转时，磁感线与绕组相交，从而在电枢绕组上感应出电动势。

由于电枢绕组为闭合回路，感应电动势将产生电流流动，形成输出电流。

通过电刷和换向器，可以将感应电动势转化为稳定的直流电。

2. 交流发电机原理交流发电机由一个旋转的转子和一个固定的定子构成。

转子上的励磁绕组通过外部电源供电，产生旋转磁场。

当转子旋转时，旋转磁场将穿过定子绕组，感应出电动势。

由于转子是旋转的，感应电动势的极性和大小将随着时间的变化而变化，从而在绕组上产生交流电。

此时，输出的电流为交流电。

三、发电机控制方法为了确保发电机的正常运行和电能输出的稳定性，需要对发电机进行控制。

下面将介绍几种常见的发电机控制方法：1. 励磁控制励磁是指在发电机中通过外部电源提供直流电，使电磁绕组产生磁场并激励电机。

调节励磁电流的大小和方向可以控制发电机输出电压的稳定性和电能的质量。

常见的励磁控制方法有手动调节和自动调节两种。

2. 电流控制发电机输出的电流需要根据需求进行调节，以满足用户的用电需求。

通过控制输出电路的电阻、负载的连接和断开等方式，可以实现电流的控制和调节。

3. 频率控制交流发电机的输出频率通常为50Hz或60Hz，根据不同的用电需求，可能需要调节输出频率。

通过控制转子的转速和励磁电流的大小，可以实现输出频率的控制。

4. 并网控制发电机在电力系统中通常需要与电网进行并联运行，以实现电能的输送和供应。

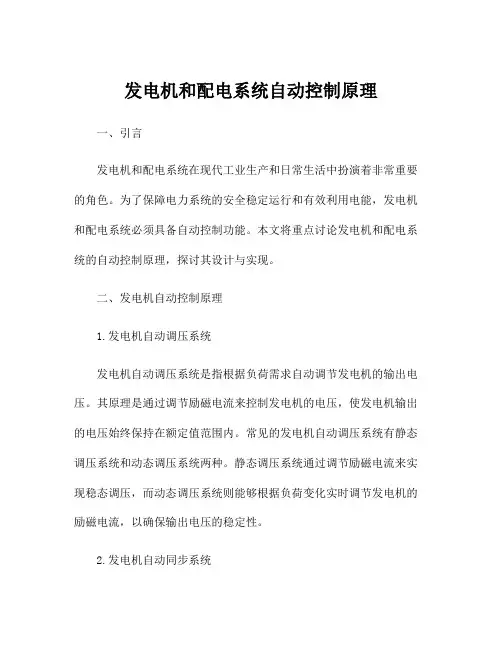

发电机和配电系统自动控制原理一、引言发电机和配电系统在现代工业生产和日常生活中扮演着非常重要的角色。

为了保障电力系统的安全稳定运行和有效利用电能，发电机和配电系统必须具备自动控制功能。

本文将重点讨论发电机和配电系统的自动控制原理，探讨其设计与实现。

二、发电机自动控制原理1.发电机自动调压系统发电机自动调压系统是指根据负荷需求自动调节发电机的输出电压。

其原理是通过调节励磁电流来控制发电机的电压，使发电机输出的电压始终保持在额定值范围内。

常见的发电机自动调压系统有静态调压系统和动态调压系统两种。

静态调压系统通过调节励磁电流来实现稳态调压，而动态调压系统则能够根据负荷变化实时调节发电机的励磁电流，以确保输出电压的稳定性。

2.发电机自动同步系统发电机自动同步系统是指在并联运行多台发电机时，自动调节各发电机的相位和频率，使它们能够实现同步运行。

其原理是通过同步器和相位比较器来检测各发电机的输出电压波形，然后根据比较结果调节机组的励磁系统，以实现发电机的同步运行。

自动同步系统能够有效地提高并联运行发电机的稳定性，并减少人工操作的工作量。

3.发电机过载保护系统发电机过载保护系统是指通过监测发电机的电流和温度等参数，实时判断发电机的运行状态，并在发电机超载时自动切断负荷或提醒运维人员进行处理。

其原理是通过感应式或电流互感器等传感器实时监测发电机的负载情况，一旦发现发电机超载，自动向控制系统发出信号，控制系统根据预设的保护逻辑进行相应操作，保护发电机不受损坏。

三、配电系统自动控制原理1.配电系统自动切换系统配电系统自动切换系统是指在电源故障时自动切换到备用电源，以保障重要负荷正常供电。

其原理是通过主电源和备用电源的监测和比较，一旦发现主电源故障，自动切换系统能够快速地将负荷切换到备用电源上，并保持稳定的供电状态。

自动切换系统通常采用双电源自动切换开关和逻辑控制器等设备，能够在很短的时间内实现切换，保证负荷的连续供电。

发电机的控制原理发电机是一种将机械能转化为电能的设备，它在各种工业和家庭应用中起着至关重要的作用。

发电机的控制原理包括输电线路的管理、电压和频率的调整以及负载均衡等方面。

本文将详细介绍发电机的控制原理。

一、输电线路的管理发电机的控制包括输电线路的管理，确保电能能够有效地传输到需要的地方。

输电线路的管理主要包括对线路的检查和维护，以及对电流和电压的监控。

为了确保电能传输的稳定性，还需要对线路进行负载均衡和故障检测。

在输电线路的管理中，需要对电流进行检测和监控。

通过对电流的监控，可以及时发现线路是否超负荷，以及是否存在电流波动等问题。

对于超负荷的线路，可以通过调整发电机的输出功率，或者进行线路扩容等方式来解决。

而对于电流波动等问题，可以通过调整电压或者增加电容等措施来稳定电流。

另外，对电压的调整也是输电线路管理中的一项重要内容。

通过对电压的调整，可以确保电能传输的稳定性。

一般来说，当线路上的负载增加时，需要增加发电机的输出电压，以保证电能的传输。

而当负载减少时，则需要适当降低电压，以避免电能浪费。

二、电压和频率的调整发电机的控制还包括对电压和频率的调整。

这是为了确保输出的电能符合标准要求，并能够满足用户的需求。

对于电压的调整，可以通过调整发电机的励磁电流和输出电容来实现。

当需要提高电压时，可以增加励磁电流或者增加输出电容；当需要降低电压时，则相应减小励磁电流或者减小输出电容。

对于频率的调整，一般通过调整发电机的转速来实现。

发电机的转速与输出电压和频率有直接关系，因此通过调整转速可以实现对频率的调整。

需要注意的是，在调整频率时要保持电压的稳定性，避免对用户设备产生不利影响。

三、负载均衡负载均衡是发电机控制的重要内容之一。

负载均衡是指在多发电机系统中，通过调整各个发电机的输出功率，使其均衡地承担负载，从而达到优化能源利用和保证稳定供电的目的。

负载均衡可以通过监控各个发电机的负载情况来实现。

当其中一个发电机的负载较重时，可以通过调整其输出功率，使其与其他发电机的负载保持相对稳定。

柴油发电机组控制系统工作原理1.监测系统：柴油发电机组控制系统通过传感器和监测设备对发电机组的各个参数进行监测。

这些参数包括发动机的转速、冷却水温度、机油压力、燃油压力、电压、电流等。

监测系统会实时监测这些参数的数值，并将其反馈给控制系统进行处理和判断。

2.控制系统：控制系统是柴油发电机组控制系统的核心部分。

它根据监测系统反馈的参数来控制发电机组的运行状态。

控制系统包括发动机控制器和发电机控制器两个部分。

-发动机控制器：发动机控制器负责监测和控制发动机的运行状态。

它根据监测系统反馈的参数来调整发动机的转速、冷却水温度、机油压力、燃油压力等。

发动机控制器还可以实现发动机的自动启停、负载平衡、燃油控制等功能，以保证发动机的稳定运行。

-发电机控制器：发电机控制器负责监测和控制发电机的工作状态。

它可以实时监测电压、电流、频率等参数，并根据设定值来调整发电机的输出电压和频率。

发电机控制器还可以实现自动切换、自动同步、自动负载共享等功能，以保证发电机组的稳定输出。

3.保护系统：保护系统是柴油发电机组控制系统的重要组成部分。

它负责对发电机组进行各种保护措施，以避免发电机组的损坏和事故发生。

保护系统包括温度保护、压力保护、过载保护、短路保护、缺相保护等。

当发电机组的一些参数超过设定值时，保护系统会发出警报并采取相应的措施，如自动停机、切断负载等，以保护发电机组的安全运行。

4.远程监控和管理：柴油发电机组控制系统还可以实现远程监控和管理。

通过网络连接，可以将发电机组的实时参数和状态传输到远程监控中心，并实现对发电机组的远程监控和管理。

远程监控和管理系统可以对发电机组进行远程调试、故障诊断、数据分析等，以提高发电机组的运行效率和可靠性。

总的来说，柴油发电机组控制系统通过监测、控制、保护和远程管理等功能，实现对发电机组的全面控制和管理，以保证发电机组的安全、高效运行。

发电机调速原理一、引言发电机作为电力系统的重要组成部分，其稳定运行对于电力系统的正常运行至关重要。

而发电机的调速原理是确保其转速和输出电压的准确控制的基础。

本文将介绍发电机调速的基本原理和常见的调速方法。

二、发电机调速原理的基础发电机的调速原理基于机械能转换为电能输出的基本原理，即根据电力负荷的需求，通过控制机械动力来调整发电机的转速，进而控制输出电压。

发电机的调速原理主要包括以下几个方面：1.磁通控制发电机的磁通控制是通过调整发电机的励磁电流来实现的。

通过增大或减小励磁电流，可以改变磁场强度，从而影响电机的转矩和输出电压。

2.电流控制发电机的电流控制是通过调整发电机的场磁电流和电压调节器来实现的。

当负荷增加时，发电机的反电势减小，需要通过增大电流来保持输出电压稳定。

3.机械控制发电机的机械控制是通过调整机械部件的运行状态来实现的。

常见的机械控制方法包括变速器、液压调节器等，通过改变机械系统的传动比例来实现转速的调整。

三、常见的发电机调速方法根据发电机的类型和具体需求，可以采用不同的调速方法。

下面介绍几种常见的发电机调速方法：1.机械调速机械调速是最基本、最常见的发电机调速方法。

通过调整变速器、传动装置等机械部件的状态来改变转速和输出电压。

机械调速适用于小型和中型发电机，操作简单，调整范围有限。

2.液压调速液压调速是利用流体传动的原理来调整发电机的转速。

通过调整液压系统的压力和流量来改变发电机的输出转矩。

液压调速适用于大型发电机，调整范围较大，但操作相对较复杂。

3.电子调速电子调速是利用电子器件来实现对发电机转速的精确调控。

通过控制电子元件的开关状态和电压信号，实现对发电机的转速和输出电压的精确调节。

电子调速适用于高精度、高要求的电力系统，具有快速响应、调整范围广等优点。

四、发电机调速系统的优化为了确保发电机的稳定运行，发电机调速系统的优化是非常重要的。

以下是几个常见的优化方法：1.反馈控制通过安装合适的传感器和测量装置，实时监测发电机的转速和输出电压，并将数据反馈给调速系统，实现闭环控制。

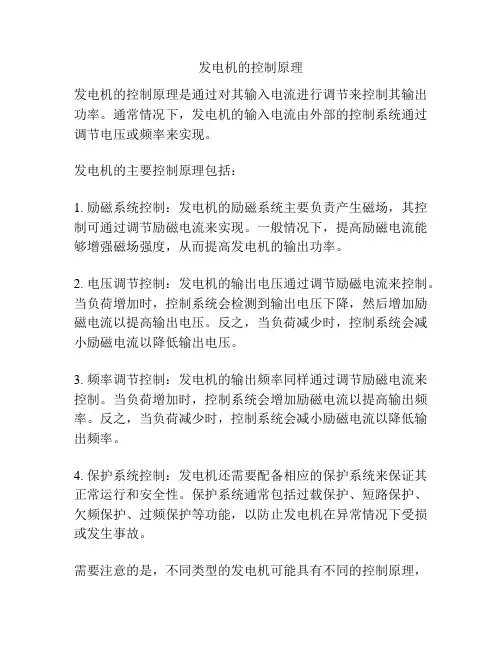

发电机的控制原理
发电机的控制原理是通过对其输入电流进行调节来控制其输出功率。

通常情况下，发电机的输入电流由外部的控制系统通过调节电压或频率来实现。

发电机的主要控制原理包括：
1. 励磁系统控制：发电机的励磁系统主要负责产生磁场，其控制可通过调节励磁电流来实现。

一般情况下，提高励磁电流能够增强磁场强度，从而提高发电机的输出功率。

2. 电压调节控制：发电机的输出电压通过调节励磁电流来控制。

当负荷增加时，控制系统会检测到输出电压下降，然后增加励磁电流以提高输出电压。

反之，当负荷减少时，控制系统会减小励磁电流以降低输出电压。

3. 频率调节控制：发电机的输出频率同样通过调节励磁电流来控制。

当负荷增加时，控制系统会增加励磁电流以提高输出频率。

反之，当负荷减少时，控制系统会减小励磁电流以降低输出频率。

4. 保护系统控制：发电机还需要配备相应的保护系统来保证其正常运行和安全性。

保护系统通常包括过载保护、短路保护、欠频保护、过频保护等功能，以防止发电机在异常情况下受损或发生事故。

需要注意的是，不同类型的发电机可能具有不同的控制原理，
例如交流发电机和直流发电机之间存在差异。

此外，现代化的发电机往往依赖于计算机控制系统，能够实现更精确的控制和监测。

交流发电机调节器的调压原理及方法交流发电机调节器是一种常用的电力设备，其主要功能是控制发电机的输出电压，使其长期稳定在特定的电压范围内。

为了保证发电机的安全、可靠运行，了解交流发电机调节器的调压原理和调压方法非常关键。

下面将按类划分为读者详细介绍。

一、调压原理交流发电机调节器采用的是调节芯片控制技术，通过对芯片输入的电压进行采样、比较和调节反馈，调节输出电压的稳定运行。

在固定的负载情况下，如果输入电压发生变化，调节器会自动调整输出电压以达到相对稳定的输出电压值。

基于此，调节器需精准测量发电机输出的实际电压，与预设的目标电压进行比较，并通过控制发电机输出电压的独立调节器，调整发电机的电压输出，以达到稳定运行的目的。

二、调压方法1.手动调节法本方法主要是通过调节调压器上的手动旋钮来实现调压。

首先需要将调节器的电源接通，然后使用万用表测量发电机输出的电压值，并根据需要进行相应的调整。

如果发现发电机输出电压高于目标值，则需要将手动旋钮逆时针转动，反之则需要将手动旋钮顺时针转动。

请注意，手动调节法需要经常监测，因为会出现精度不高的情况。

2.自动调节法本方法主要是通过电路系统的自动控制来实现调压。

自动调节法可以有效避免手动调节的误操作，而且调节更加精确。

在这种方法中，调节器的电路板上存在采样电路、放大电路、比较电路和调节电路，它们协同作用，能够将发电机输出电压控制在预设范围内。

基于此，使用自动调节法能够更加方便、易于操作、效果更加稳定可靠。

三、使用注意事项1.安装调节器时需要注意正负极接线的正确性，避免短路或损坏调节器电路。

2.检查设备是否工作正常，并根据需要调整调节器，以保证稳定的输出电压。

3.定期清洁设备表面，防止灰尘和杂物进入内部导致故障。

综上所述，交流发电机调节器是一种非常重要的调节设备。

通过了解其调压原理和调压方法，能够更加准确地掌握其工作原理，保障设备的安全可靠运行。

同时，使用注意事项也非常关键，一定要严格遵循工作要求，做好设备的维护和管理，以保证设备的正常运行。

柴油发电机控制器的原理引言柴油发电机是一种常见的发电设备，主要适用于一些现场需求大功率电源、没有电网条件的设施，例如：采油平台、采矿采石、建筑工地等。

在柴油发电机的运行中，控制器起到了非常重要的作用。

本文将介绍柴油发电机控制器的原理。

控制器的功能控制器是柴油发电机启停和电气输出参数控制的关键部件。

通过控制器，可以实现柴油发电机的启停和输出电流、电压等参数的控制。

在发电机运行过程中，控制器还需要实时监测发电机的电气状态、水温、机油压力等各项参数，并进行实时调节，确保发电机能够长期稳定运行。

控制器的结构柴油发电机控制器的主要结构包括：控制面板、输出端子板、互感器、数据采集器和中央控制器等。

其中，控制面板包括启动按钮、停止按钮、自动/手动选择按钮、控制灯等。

输出端子板包括发电机输出端子、控制输出端子等。

互感器主要负责采集发电机输出电流、电压等电气参数。

数据采集器则用于采集发电机各项参数。

中央控制器则是整个控制器系统的核心部件，其主要功能是实现对发电机的自动监控和控制。

中央控制器内置自动控制几种模式，例如恒功率模式、恒电流模式、恒电压模式等，可以对发电机进行自动控制。

控制器的原理柴油发电机控制器的工作原理主要分为以下几个步骤：1.控制面板上操作员在按下启动按钮后，中央控制器检测到发电机系统的状态为停止，将启动信号发送至发动机控制器，发动机开始启动并运行。

2.发电机开始输出电能，互感器采集到发电机电压、电流等参数信息，并通过数据采集器发送给中央控制器。

3.中央控制器根据采集到的参数信息，进行计算和判断，调节放心输出参数，保持电气输出参数稳定。

4.如果中央控制器在工作中监测到某些异常状态（例如：水温过高、机油压力不足等），将自动切断发电机系统的运行并关闭输出电路。

此时，系统进入自动保护状态，保障设备和人员安全。

控制器的优势与传统的手动控制方式相比，柴油发电机控制器具有如下优势：1.可以实现免值守，系统具有自我检测、故障报警、自动保护等功能，大大提高了柴油发电机的使用安全性。

1.1.1发电机频率控制和功率控制的基本原理电力系统负荷是不断变化的，而原动机输入功率的改变则比较缓慢，因此系统中频率的波动是难免的。

系统负荷不同分量及对应的频率调整方法如下：（1）随机分量—变化周期小于10s--利用发电机组上装设的调速器来控制和调整原动机的输入功率，以维持系统的频率水平，成为一次调频。

（2）脉动分量—变化周期在10s-3min之间—此负荷引起的频率偏移较大，仅仅靠调速器的控制作用往往不能将频率偏移限制在允许范围之内，这是必须加调频器参与控制和调整，这种调整称为二次调频。

（3）持续分量—变化十分缓慢—可进行负荷预测频率是电能质量的重要指标之一，负荷变动将会导致有功功率的不平衡，其变化过程为：负荷变化--发电机转速变化---频率变化---负荷的调节效应---新频率达到平衡。

一、发电机频率控制的基本原理当电力系统负荷发生变化引起系统频率变化时，系统内并联运行机组的凋速器会根据电力系统频率变化自动调节进入它所控制的原动机的功力元素，改变输入原动机的功率，使系统频率维持在某—值运行，这就是电力系统频率的一次调整，也称为一次调频。

一次调频是电力系统内并联运行机组的调速器在没有手动和自动调频装置参与调节的情况下，自动调节原动机的输入功率与系统负衙功率变化相平衡来维持电力系统频率的一种自动调节。

如果一次调频产生的频率偏差较大，那么，就需要对频率进行二次调整。

改变调速器的频率给定值，实际上就是改变机组空载运行的频率。

二、发电机功率控制合理分配的必要性1、维持电力系统频率在允许范围之内电力系统的负荷是时刻变化的，任何一处复合变化都要引起上述等于关心的破裂，导致系统频率变化，电力系统有功功率控制的重要任务之一，就是要及时调节系统内并联运行机组元动机的输入功率，维持上述等于关系，保证电力系统频率在允许范围之内。

2、提高电力系统运行的经济性当系统频率在额定值附近时，虽然频率满足要求，但没有说明哪些机组参与并联运行，并联运行的机组各应该发多少有功功率。

交流励磁发电机是一种常见的发电设备，它通过将机械能转化为电能，为工业和生活提供了稳定可靠的电力支持。

本文将对交流励磁发电机的运行原理、励磁系统的控制方式以及相关的技术参数进行详细介绍。

一、交流励磁发电机的运行原理1.1 发电机的基本原理发电机是利用磁场的相互作用产生电流的装置。

当导体在磁场中运动时，就会有感应电动势产生。

利用这一原理，发电机可以将机械能转化为电能。

1.2 励磁系统的作用励磁系统是交流励磁发电机中至关重要的组成部分，它负责在发电机中产生恒定的磁场，以保证发电机正常运行。

励磁系统的稳定性和控制方式直接影响着发电机的性能和输出功率。

二、励磁系统的控制方式2.1 手动控制手动控制是一种最基本的励磁系统控制方式，操作人员通过调节励磁电压和励磁电流的大小来控制发电机的输出功率。

这种方式简单直接，但需要操作人员具有一定的经验和技术水平。

2.2 自动控制自动控制是一种通过自动调节器件来实现励磁系统控制的方式。

自动调节器件可以根据发电机的输出功率和电网负载情况，自动调节励磁电压和励磁电流的大小，以保证发电机的正常运行和电网的稳定运行。

2.3 数字化控制随着科技的发展，数字化控制方式逐渐应用到励磁系统中。

数字化控制可以实现对励磁系统的精确控制和调节，提高了发电机的稳定性和效率，同时也降低了对操作人员的技术要求。

三、相关技术参数3.1 励磁电压励磁电压是励磁系统中的重要参数，它决定了发电机中的磁场大小，直接影响着发电机的输出功率和电网的负载能力。

3.2 励磁电流励磁电流是励磁系统中的另一重要参数，它是产生磁场所需要的电流大小，直接影响着发电机的稳定性和响应速度。

3.3 励磁系统的响应时间励磁系统的响应时间是衡量励磁系统性能的一项重要指标，它影响着发电机在电网负载变化时的稳定性和可靠性。

四、结语通过本文对交流励磁发电机运行及控制原理的详细介绍，希望读者能够了解到交流励磁发电机的基本原理、励磁系统的控制方式以及相关的技术参数。

发电机自动控制系统的工作原理1.发电机组应急自动起动（1）准备工作：合上图1.1和图1.2中的电源开关SA5和SA6，系统接入24V 直流电源，图1.2中的直流电源信号H1亮。

此时，若外电源供电，外电主开关QF1处于合闸状态，其辅助常开触点闭合，图1.2中103-121-102电路接通，外电合闸信号灯H2亮，指示外电处于运行状态。

接通图1.3中的SA7和SA8。

起动方式选择开关SA2置应急位置，5-84-44-45-46-6电路中SA2触点①-②闭合，电路中增速继电器K9通电动作。

K9动作后，5-40-41-43-6电路中K9常开触点闭合，调速电动机；励磁绕组和电枢绕组通电，电动机正转，调速器摇臂带动油门开大，最长经历15s，油门开到“最高转速”位置时，调速器高位继电器KH动作。

KH动作后，5-84-44-45-46-6电路中KH常闭触点打开，使增速继电器K9断电释放。

K9释放后，常开触点断开，断开测速电动机的电枢绕组的供电电路，调速电动机停转。

KH动作后，图1.2中103-122-102电路中KH常开触点闭合，“调速器高位”指示灯H4通电点亮；图1.1中5-14-15-16-6电路中KH常开触点闭合，为中间继电器K4通电工作做准备。

图1.1中SA1置中间位置，21-22回路中⑤-⑥触点闭合，为起动电磁阀YV1通电工作做准备。

图 1.6中SA11置建压位置，分别接通U-601-604-607-615、V-602-605-608-615和W-603-606-609-615电路，为机组自动起动后自动建立电压做准备。

合上图1.3中的SA10，为发电机自动调压装置的投入作好准备。

（2）应急起动；当外电停电后，外电主开关QF1（见图1.1a）跳闸，母线失电，外电源检测电压继电器KV1失电释放，5-9-11-12-6电路中KV1常闭触点闭合，使继电器K1通电动作。

K1动作后，5-14-15-16-6电路和5-28-15-16-6电路中常开触点闭合（见图1.1b），继电器K4通电动作，起动总延时继电器KT1通电计时（延时26～30s）。

发电厂AVC控制原理及调节过程发电厂的AVC（Automatic Voltage Control，自动电压控制）是指通过控制发电机的励磁系统，实现电压的自动调节，以满足电网对电压的稳定要求。

一、发电厂AVC控制原理发电厂的AVC控制原理可以分为两个主要方面：速度调整和功率调整。

1.速度调整：速度调整是通过调整发电机励磁系统的励磁电流来实现的。

发电机励磁电流的变化将导致发电机磁通的变化，从而影响输出电压的大小。

当系统电压下降时，AVC控制会增加励磁电流，以提高发电机输出电压；当系统电压升高时，AVC控制会减小励磁电流，以降低发电机输出电压。

通过这种方式，AVC控制可以快速准确地调整发电机输出电压，使其与所需电压保持一致。

2.功率调整：功率调整是通过调整发电机的有功功率来实现的。

发电机的有功功率可以通过调整发电机的励磁电流来控制。

当系统负荷增加时，AVC控制会增加励磁电流，以提高发电机的有功功率输出；当系统负荷减少时，AVC控制会减小励磁电流，以降低发电机的有功功率输出。

通过这种方式，AVC控制可以实时调整发电机的有功功率，以满足电网对功率的需求。

二、发电厂AVC调节过程1.数据采集：AVC控制系统首先要通过传感器采集到发电机的输出电压、输出功率、负荷变化等数据。

这些数据将用于后续的计算和分析。

2.数据分析：AVC控制系统会对采集到的数据进行分析，通过与设定值进行比较，判断当前的系统电压和功率是否满足要求。

如果电压或功率偏离设定值，AVC控制系统将进行相应的调整。

3.调整计算：AVC控制系统会根据分析得到的结果，计算出需要调整的励磁电流大小。

计算方法通常是根据已知的发电机特性曲线和负荷特性曲线，通过数学模型进行计算。

4. 调整执行：AVC控制系统将计算出的调整量发送给励磁系统，通过控制励磁电流的大小来实现电压和功率的调整。

调整的执行通常由电厂的PLC（Programmable Logic Controller，可编程逻辑控制器）或DCS （Distributed Control System，分布式控制系统）来完成。

发电机自动控制油门原理
发电机自动控制油门原理指的是通过自动控制系统控制发电机转
速（油门）的一种方法。

下面对这个原理进行详细解释：
发电机的转速（油门）由发动机控制。

一般情况下，发电机的启动、停止和调速都需要手动进行。

但是，在一些需要自动控制发电机
转速的场合，就需要使用自动控制油门的方法。

具体地说，自动控制油门的方法是通过测量发电机输出电压来调
节发动机的转速。

系统中通常会设定一个期望的输出电压值，如果实
际输出电压值低于期望值，系统就会自动增加发动机的转速。

通过这
种方式，在发电机输出负载变化的情况下，可以自动地调整发动机的
转速，保证输出电压的稳定性。

具体的控制流程如下：
1. 系统测量发电机的输出电压，并和设定的期望电压值进行比较。

2. 如果输出电压低于期望值，则增加发动机转速；如果输出电压
高于期望值，则降低发动机转速。

3. 控制系统根据当前的输出电压和设定的期望电压值，动态地调
整发动机的转速，保证输出电压稳定。

总之，自动控制油门的方法是通过控制发动机转速来控制输出电
压的一种实现方式，它可以提高发电机的自动化程度，并保证输出电
压的稳定性。
