电气安装工程施工方法及技术措施(正式)

建筑电气施工技术要点及质量控制措施摘要：建筑电气自动化设备安装项目的专业性强、技术要求高，安装流程繁琐复杂，而且安装质量会对建筑物后续的使用质量和用户使用体验产生直接影响。

因此，在建筑电气自动化设备安装项目实施中，需要严格遵循质量管理要点和安全管理要点，切实做好安装项目的管理工作，提高整体管理水平，显著提升电气自动化设备的安装质量。

关键词：建筑电气；施工技术；要点；质量控制措施；引言建筑的电力系统逐步呈现着复杂性特点，连接系统密布性较强，这也就导致整体系统的运行稳定性以及质量成为多方关注的重点。

结合建筑电力电气系统的安装工程作为主要对象进行分析，综合其中涉及的相关技术要点和优化策略进行探讨，确保电气安装工程能够遵循相关流程和规范，全面提升安装质量。

1建筑电气系统组成在建筑工程中，建筑电气系统主要是由强电系统、弱电系统两个部分组成，为确保建筑的使用功能，应对电气系统进行科学设计。

强电系统包括电气照明系统、供配电系统以及防雷系统等。

电气照明系统承担着提供照明的职责;供配电系统承担着为建筑物提供电力供应的作用，为确保供电的可靠性，必须对供配电系统进行科学设计;防雷系统的设计质量直接影响着建筑物的安全性。

随着科技的进步，建筑弱电系统也在不断发展，20世纪初期，建筑弱电系统主要包括具有语音通信功能的电话系统、简单的广播扩音系统以及供水系统、防火系统、防盗系统、空调系统、供配电系统以及电梯等自动化控制系统。

现如今，建筑弱电系统的智能化水平不断提高，已经变成了集合安防系统、消防系统、闭路电视系统、有线广播系统、电梯控制系统、物业管理系统等多元系统于一体，且采用连锁控制系统将各个系统连接起来变成一个整体的集成化、智能化体系。

2建筑电气工程施工技术要点内容2.1线路铺设在进行实际的施工时，会遇到很多的不确定因素，同时电力施工会存在一定的风险，因此相关人员必须要提升责任意识，保证高质量铺设工作的进行。

施工人员必须要对于施工图纸进行审核，遇到不懂或者是不理解的及时的与设计部门进行沟通，双方或多方交流明确后才能进行施工。

电气安装工程(施工方案)一、前言随着社会发展和科技进步，电气安装工程在建筑行业中扮演着至关重要的角色。

电气安装工程的施工方案直接关系到工程的质量和进度。

本文将就电气安装工程的施工方案进行详细介绍。

二、施工准备1. 施工前检查在正式施工前，必须进行全面的施工前检查，包括检查工程图纸、施工材料、施工设备等是否齐全。

同时，对施工现场进行检查，保证施工环境符合施工要求。

2. 安全措施施工过程中必须严格遵守安全操作规程，保证工人和施工现场的安全。

同时，要对施工现场周边的人员和设施进行有效的防护措施。

三、施工流程1. 预埋管槽施工首先进行预埋管槽的施工，包括测量、开槽、敷设导管等工作。

在此过程中要确保管线布置合理，符合电气设计要求。

2. 电气设备安装接下来进行电气设备的安装工作，包括电箱、配电盘、开关插座等设备的安装和接线工作。

安装过程中要注意设备的位置设置和电气连接的正确性。

3. 照明系统安装随后进行照明系统的安装，包括灯具、灯管、开关等。

在安装过程中要注意光源的选择和安装位置的合理布局，保证照明效果符合要求。

4. 系统调试最后进行系统的调试和检测工作，确保电气设备和照明系统的正常运行。

对系统进行全面检查，排除可能存在的故障和问题。

四、施工质量控制1. 施工记录在施工过程中要做好详细的施工记录，包括施工日期、工作内容、关键节点等信息。

及时记录施工进度和质量情况。

2. 质量检测对施工完成的电气设备和照明系统进行质量检测，确保符合相关标准和规范。

对合格的设备和系统进行验收。

五、施工总结电气安装工程的施工方案涉及到诸多细节和环节，需要施工方和工程师们充分合作，严格按照程序进行。

只有在施工过程中严格控制质量和安全，才能确保工程顺利完成。

以上就是关于电气安装工程的施工方案的详细介绍，希望对相关人员有所帮助。

电气设备安装施工工艺电气设备安装7.1 主要工序和特殊工序的施工方法7.1.1 开关柜安装1）施工流程在进行开关柜安装前，需要进行以下检查和准备工作：到货开箱检查、验收基础预埋，施工准备。

2）基础型钢安装：首先，需要调直型钢，将有弯的型钢调直。

然后，按照图纸要求预制加工基础型钢架，并刷好防锈漆。

根据施工图纸上的标注位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。

在找平过程中，需用垫片的地方最多不能超过三片。

然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。

最终基础型钢顶部宜高出抹平地面10mm。

手车柜按产品技术要求执行。

基础型钢安装允许偏差见表。

开关柜安装包括母线配置安装、二次接线安装、开关柜试验调整和交接试验等步骤。

3）柜（盘）稳装：柜（盘）安装时，应按照施工图纸的布置，按顺序将柜放在基础型钢上。

对于单独柜（盘），只需找柜面和侧面的垂直度；对于成列柜（盘），各台就位后，先找正两端的柜，在从柜下至上三分之二高的位置绷上小线，逐台找正。

在找正时，采用0.5mm铁片进行调整，每处垫片最多不能超过三片。

然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔。

一般情况下，低压柜钻φ12.2孔，高压柜钻φ16.2孔，分别用M12、M16镀锌螺丝固定。

允许偏差见表2-31.柜（盘）就位后，需要进行找正、找平，并将柜体与基础型钢固定。

柜体与柜体、柜体与测挡板均用镀锌螺丝连接。

4）柜（盘）二次小线连结：在进行柜（盘）二次小线连结前，需要逐台检查柜（盘）上的全部电器元件是否相符，其额定电压和控制、操作电源电压必须一致。

然后，按照原理图敷设相与柜之间的控制电缆连接线。

电缆敷设要求见“电缆敷设”。

将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上，每侧一般一个端子压一根线，最多不能超过两根，并且两根线间加眼圈。

多股线应涮锡，不准有断股。

在进行高压试验前，需要得到当地供电部门许可的试验单位。

试验标准符合国家规范、当地供电部门的规定及产品技术资料要求。

电气安装工程施工方案及主要摘要：根据国家相关规范和标准的要求,结合我公司的一些施工和技术的特点，特别制定了公司内部的电气系统施工的指导方案，该方案主要介绍施工过程中电气系统（主要包括电气照明系统、电气动力及防雷接地系统三部分的制作和施工方法，说明了一些在制作、施工工程中的注意事项和技术要点，同时也阐述了一些如何保证质量的措施。

关键词：电气系统施工电气安装工程的主要分项由线管、线盒的预留预埋，线槽和桥架的安装，管内穿线,电缆敷设，金属母线槽的安装，照明器具安装,配电箱(柜）的安装，设备接线，防雷接地安装，电气系统调试等。

一、电气安装施工顺序安装准备→管路预制加工→箱盒定位→管路连接→穿带铁丝→扫管→→带护口→穿线→托盘安装→电缆敷设→配电箱安装→设备接线→照明器具安装→系统调试。

二、电气安装施工准备专业施工员认真熟悉施工图纸、施工规范,并组织工人进行学习.根据各电气分项的具体情况,提供详细的材料计划,确定到货时间.根据各分项的要求，确定机具的使用情况，准备施工机具。

根据施工图的具体要求,编制施工技术交底，对施工班组的施工作业情况操作方法、安全注意事项、质量要求、班组任务单、班级自检记录等方面作详细的解释和交底。

操作方法:施工员根据工程进度，按设计要求和施工规范及验评标准，对班组施工作业进行全面的交底，有针对性的对操作方法和施工具体要求,作详细的交待,指导作业班组进行施工。

安全注意事项:在进行技术交底部位施工时,对班组作业人员进行该部分的安全注意事项交底，并形成安全技术交底书,双方签字后，班组和施工员各执一份。

质量要求:根据设计要求和施工规范及验评标准要求，明确所施工部位应达到的质量等级要求，并遵照规范、验评标准等内容，对班组进行详细的质量要求交底，并做好记录。

施工任务单：是施工员对作业班组进行作业面和工作量的准确界定，是作业班组施工部位的准确量化。

班组与施工技术人员和各执一份，任务单以书面形式下达,以工作面或进度时间为下达依据。

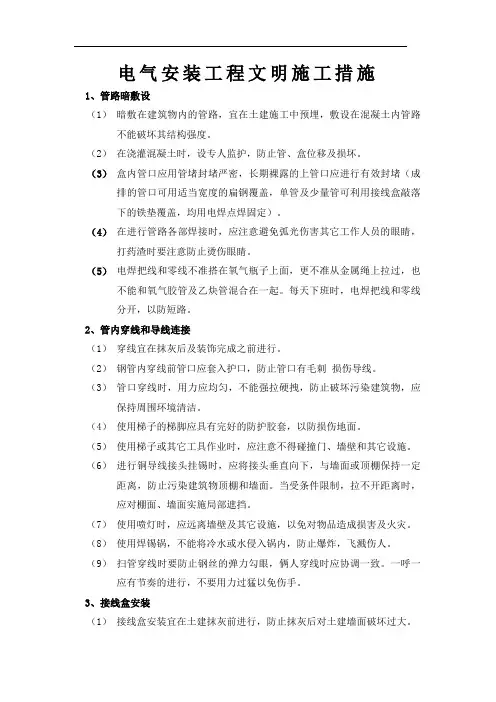

电气安装工程文明施工措施1、管路暗敷设（1）暗敷在建筑物内的管路，宜在土建施工中预埋，敷设在混凝土内管路不能破坏其结构强度。

（2）在浇灌混凝土时，设专人监护，防止管、盒位移及损坏。

（3）盒内管口应用管堵封堵严密，长期裸露的上管口应进行有效封堵（成排的管口可用适当宽度的扁钢覆盖，单管及少量管可利用接线盒敲落下的铁垫覆盖，均用电焊点焊固定）。

（4）在进行管路各部焊接时，应注意避免弧光伤害其它工作人员的眼睛，打药渣时要注意防止烫伤眼睛。

（5）电焊把线和零线不准搭在氧气瓶子上面，更不准从金属绳上拉过，也不能和氧气胶管及乙炔管混合在一起。

每天下班时，电焊把线和零线分开，以防短路。

2、管内穿线和导线连接（1）穿线宜在抹灰后及装饰完成之前进行。

（2）钢管内穿线前管口应套入护口，防止管口有毛刺损伤导线。

（3）管口穿线时，用力应均匀，不能强拉硬拽，防止破坏污染建筑物，应保持周围环境清洁。

（4）使用梯子的梯脚应具有完好的防护胶套，以防损伤地面。

（5）使用梯子或其它工具作业时，应注意不得碰撞门、墙壁和其它设施。

（6）进行铜导线接头挂锡时，应将接头垂直向下，与墙面或顶棚保持一定距离，防止污染建筑物顶棚和墙面。

当受条件限制，拉不开距离时，应对棚面、墙面实施局部遮挡。

（7）使用喷灯时，应远离墙壁及其它设施，以免对物品造成损害及火灾。

（8）使用焊锡锅，不能将冷水或水侵入锅内，防止爆炸，飞溅伤人。

（9）扫管穿线时要防止钢丝的弹力勾眼，俩人穿线时应协调一致。

一呼一应有节奏的进行，不要用力过猛以免伤手。

3、接线盒安装（1）接线盒安装宜在土建抹灰前进行，防止抹灰后对土建墙面破坏过大。

（2）接线盒安装时，须与土建主体工程密切配合施工，依据土建给出的建筑标高确定接线盒的位置，应保证接线盒在同一标高线上。

（3）当与其它工种交叉作业时，设专人监护，防止接线盒破损，当接线盒被破坏时，应及时更换。

4、配电箱安装（1）配电箱运输和保管过程中，应轻拿轻放，置于干燥处，防止受潮或挤压变形。

电气安装工程施工方法及技术措施一、引言电气安装工程是指为建筑物或其他工程设施提供电力供应，并确保电气系统正常运行的一系列施工工作。

电气安装的质量和可靠性对于保障工程设施的正常运行至关重要。

因此，在电气安装工程中，必须使用适当的施工方法和技术措施，以确保质量和安全性。

本文将介绍一些常用的电气安装工程施工方法及技术措施。

二、施工方法1. 常规施工常规施工是指按照规范和设计要求进行电气设备的安装。

在进行常规施工时，需要进行电气布线、电缆敷设、绝缘处理等工作。

此外，还需要确保安装的电气设备与用户需求相匹配，并由专业人员进行调试和验收。

常规施工是电气安装工程中的基本方法，可以确保施工质量和安全性。

2. 模块化施工模块化施工是指将电气设备模块化安装，以提高施工效率和质量。

模块化施工可以在工厂制造完成电气设备的组件，并在现场进行组装和调试。

这种施工方法可以减少现场施工的时间和风险，并提高电气设备的一致性和可靠性。

模块化施工在大型工程中应用较为广泛。

3. 悬挂施工悬挂施工是指使用吊杆或吊线等装置将电气设备悬挂在建筑物的天花板上，以节省空间并保持美观。

悬挂施工需要考虑设备的重量、安全性以及与其他设备和电缆的配合。

这种施工方法通常适用于高层建筑和狭小空间。

4. 隐蔽施工隐蔽施工是指将电缆、导管等设备埋入墙体或地板之中，使之隐蔽在观察范围之外。

隐蔽施工需要在施工前进行施工图纸和设计方案的制定，并确保施工质量和安全性。

隐蔽施工可以减少设备的占用空间，提高整体的美观度。

三、技术措施1. 防火措施在电气安装工程中，防火措施是至关重要的。

为了确保安全性，应采取一系列的防火措施，例如选择阻燃隔热材料，合理布线，设置可靠的火灾报警系统等。

此外，还应定期进行消防设备的检查和维护，确保其可靠性。

2. 接地系统电气设备的接地系统是电气安装中的重要组成部分。

通过良好的接地系统，可以保证电气设备的正常运行，并确保人身安全。

在进行接地系统的设计和施工时，应根据建筑物的特点和要求，选用合适的接地材料和接地形式，并按照规范进行施工。

电气安装工程施工方案(1)
一、前言
在电气安装工程中，施工方案的设计和执行至关重要。

本文将介绍电气安装工
程的施工方案，以确保工程能够顺利进行并达到预期效果。

二、施工准备
1. 人员准备
在进行电气安装工程之前，必须确保施工人员具备相关的技术和经验。

此外，
需要对施工人员进行安全教育和培训，以确保他们能够安全地进行施工工作。

2. 材料准备
施工前必须准备好所有需要使用的电气设备和材料，包括电缆、绝缘材料、接
线端子等。

确保材料的质量符合相关标准，以确保工程质量。

三、施工流程
1. 定位布线
首先，根据设计图纸确定电气设备的位置，并布置好电缆的走向。

在此过程中，要避免电缆与其他设备的干扰，确保布线的合理性。

2. 接线安装
接着，将电缆连接到设备的端子上，并进行绝缘处理，以确保电气安全。

接线
时要注意接线端子的正确连接，避免接错导致设备损坏。

3. 联调检测
在完成接线安装后，要进行电气设备的调试和联调检测。

确保设备能够正常运行，并符合设计要求。

如有异常情况，要及时进行排查和修复。

四、施工验收
在施工完成后，需要进行电气安装工程的验收。

验收包括检查电气设备的安装
质量、接线是否正确、设备是否正常运行等。

只有通过验收，工程才能算是完成。

五、施工总结
电气安装工程是一项复杂的工程，需要施工人员的细心和技术。

在施工过程中要严格按照施工方案执行，确保工程质量，达到预期效果。

以上就是电气安装工程施工方案的基本流程，希望本文对读者有所帮助。

九、配电室安装施工（一）电气设备施工方法1、设备开箱检查：检查人员应由建设单位或监理单位、施工安装单位、供货单位代表组成，共同进行核验并做好记录。

根据设计图纸及设备技术文件和清单，检查高低压开关柜及其附件备件的规格型号、数量是否符合设计图纸要求，部件是否齐全，有无损坏丢失。

设备及材料出厂资料应齐全。

例如设备图纸安装使用说明书、出厂试验报告、出厂合格证书、装箱清单等产品的技术文件均应齐全，所采用的设备及器材均应符合国家及行业现行施工及验收规范的规定，并在设备上设置铭牌。

设备及材料本体检查。

2、设备搬运（1）设备二次搬运应由起重工作业,电工配合。

最好采用汽车吊吊装,也可采用吊链吊装,距离较长最好用汽车运输,运输时必须用钢丝绳固定牢固,并应行车平稳,尽量减少震动；距离较短且道路良好时，可用卷扬机、滚杠运输。

（2）设备吊装时，索具必须检查合格，钢丝绳必须挂在吊钩上，上盘的吊环仅作吊芯用，不得用此吊环吊装整台设备和变压器。

（3）设备和变压器搬运时，应注意保护瓷瓶，最好用木箱或纸箱将高低压瓷瓶罩住，使其不受损伤。

（4）变压器搬运过程中，不应有冲击或严重震动情况，利用机械牵引时，牵引的着力点应在变压器重心以下，以防倾斜，运输倾斜角不得超过15º，防止内部结构变形。

（5）大型变压器在搬运或装卸前，应核对高低压侧方向，以免安装时调换方向发生困难。

3、基础槽钢及接地网制作、安装的具体方法(1)基础型钢的安装基础型钢的焊接应饱满并有足够的机械强度,不得夹渣咬口、裂纹、虚焊、气孔等缺陷,焊接出的药皮敲掉后做防腐处理。

基础型钢安装允许偏差为：基础型钢安装后,低压柜基础顶部高出永久地面30mm以上,高压柜基础顶部高永出久地面3Omm以上,手车成套柜按产品技术要求执行,基础型钢有明显的可靠接地。

（2）接地敷设A.一般规定接地装置的安装按己批准的设计进行施工。

采用的器材符合国家现行技术标准的规定,并有合格证书。

B.电气装置接地a.电气装置的下列金属部分均应可靠接地变压器、高低压配电柜及电器、携带式或移动式用电器具等的金属底座和外壳；交直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管；封闭母线的外壳及其他裸露的金属部分；控制电缆的金属护层等均应可靠接地。

电厂安装工程电气专业施工方案1. 方案背景随着电力需求的不断增加，电厂安装工程电气专业的施工工作显得尤为重要。

为了保障电厂设备的正常运行和电力供应的稳定性，必须制定科学合理的施工方案。

2. 施工前准备在正式施工前，首先需要进行现场勘察和测量，确定电厂布局和电气设备安装位置。

同时，必须准备好相关的施工图纸和施工材料，并确保所有安全措施得到有效实施。

3. 施工流程3.1 安装设备支架首先，根据施工图纸要求，安装设备支架。

支架的安装应符合相关标准，保证设备的稳定性和安全性。

3.2 布线根据电路设计要求，进行电缆的敷设和连接。

在布线过程中，应注意电缆的规范敷设，避免电缆交叉和挤压，确保电路的正常运行。

3.3 安装配电设备安装配电设备包括断路器、开关柜等，确保其安装位置准确，连接可靠。

在安装过程中，需严格按照施工图纸操作，保证设备接线正确。

3.4 测试调试完成设备安装后，进行设备的测试调试工作。

包括电气设备的通电测试、启动试运行等，确保设备正常运行和安全可靠。

4. 安全措施在整个施工过程中，必须严格遵守安全操作规程，提高安全意识，确保施工人员和设备安全。

同时，要定期进行安全检查和隐患排查，及时处理安全问题。

5. 施工结束施工完成后，应进行施工验收，核对施工图纸和实际安装情况，保证施工质量符合要求。

同时，配合相关部门进行安全验收，确保电厂设备安装工程的顺利结束。

6. 结语电厂安装工程电气专业施工方案的制定对保障电厂设备正常运行和电力供应的稳定性具有重要意义。

希望通过本施工方案的实施，能够有效提高电厂设备安装工程的质量和效率，为电力工业的发展做出贡献。

电气工程主要施工方案在现代建筑工程中，电气工程是一个至关重要的部分，它涉及到建筑内部的电力供应、照明系统、通信系统等多个方面。

因此，在进行电气工程方面的施工时，需要认真制定施工方案，以确保施工的高效、安全和质量。

1. 施工前准备阶段在正式进行电气工程施工之前，需要进行充分的准备工作。

首先是对施工现场进行勘察和测量，确定电气设备和线路的布置方式。

同时，需要制定详细的施工计划和时间进度，合理安排施工人员和材料，确保施工过程能够有序进行。

2. 施工材料选择在电气工程的施工过程中，需要选用符合国家相关标准的电气材料，如电缆、电线、开关插座等。

在选材时，需要注意材料的质量和安全性，以确保施工后电气设备的正常运行。

3. 设备安装与调试电气设备的安装是电气工程中的重要环节，需要确保设备的安装位置准确、固定牢靠。

在安装完成后，还需进行设备的调试和检测，确保各项设备能够正常工作。

此外，还需要进行设备的接地处理，确保电路的安全性和稳定性。

4. 系统调试与联调在电气工程的施工中，不同设备之间需要进行系统调试和联调，确保各系统之间的配合和协调性。

在调试过程中，需要注意设备的参数设置、通信连接等方面，确保整个电气系统的正常运行。

5. 安全交底与质量验收在电气工程施工完成后，需要进行安全交底和质量验收工作。

安全交底是对施工安全措施和相关规定的说明和培训，确保施工人员对安全问题有清晰的认识。

质量验收则是对电气工程施工质量的检查和评定，确保施工达到相关标准和要求。

结语电气工程是建筑工程中不可或缺的一部分，施工方案的制定和执行直接关系到建筑物的安全和正常运行。

通过合理安排施工计划、精心选择施工材料和设备、严格执行安全规定和质量要求，可以确保电气工程施工的圆满成功。

在未来的建筑工程中，我们将继续努力，不断提升电气工程施工水平，为建设更加安全、高效的建筑物做出贡献。

电气安装工程技术要求施工方法及质量保证措施电气安装工程技术要求施工方法及质量保证措施提要：按电缆走向，安装电缆支架及桥架等。

电缆吊架要求安装牢固，吊杆用上下双螺母固定。

膨胀螺栓采用Φ10以上规格，并有平垫及弹簧垫电气安装工程技术要求施工方法及质量保证措施1钢管，明暗配管及管内穿线安装材料要求1)管材要求壁厚均匀，焊缝均匀无劈裂、砂眼、棱刺和凹扁现象，并有材质证明。

2)管套-其内径与薄壁钢管外径相吻合，缝隙不能过大。

无劈裂、无毛刺、两端光滑。

套管长度宜为钢管外径的～3倍。

3)附件-灯头盒、电门盒、接线盒等，无变形、开焊，敲落孔完整无缺，面板安装孔与接地脚齐全。

4)塑料铜线-绝缘导线的规格、型号必须符合设计要求，有检测报告、合格证。

5)钢管附件-护口应根据管径大小选择相应的规格。

作业条件1)暗配管-混凝土墙内暗配管，应在立墙筋绑扎完成后插入。

楼板内的暗敷管，在楼板底排筋绑扎完成后插入，暗管敷设完成后才可绑扎盖筋。

暗配管敷管位置应为底筋上，盖筋下。

2)明敷管，应在拆摸完成后按图纸位置放线。

施工应按施工部位合理穿插。

3)管内穿线：主体结构完成后，管、箱、盒稳齐方可进行穿线作业。

如有管路不通的地方，剔凿工作应在抹灰之前完成。

操作工艺明暗管敷设的工艺流程：预制加工→测定箱盒位置→固定箱盒→管路连接→跨接地线→与板筋固定→施工自检施工要求1)管路宜沿最近的路线敷设并尽量减少弯曲。

埋入墙及楼板内的线管，其保护层不小于15mm。

管与盒之间连接采用焊接，并做跨接地线。

管与管连接采用套管焊接，套管长度为钢管外径的倍。

焊管内壁做防腐处理，用防腐漆浇筑再放出。

钢管在切断口应平整，管口应铣口，使之光滑不拉线。

钢管在暗敷设时弯曲倍数应尽量加大，宜不小于10倍。

如位置不允许的情况下，不应小于6倍。

敷设完成后与板筋牢固绑扎，间断不大于2m。

混凝土墙及楼板内暗敷的箱、盒应用泡沫板封严，外用黏胶带粘好，保证浇铸混凝土厚盒内的清洁。

管口进盒长度不超过3mm，并用塑料管堵将管口堵住。

供电变配电安装电气工程施工方案1、施工内容本工程电气为室内照明、变配电、防雷接地系统。

2、施工准备与施工工序2。

1、根据施工图放线、定位、测量。

2。

2、配合土建等预留、预埋。

2.3、防霄接地、电管敷设。

2.4、导线、电缆敷设。

2.5、灯具、配电箱等电器具安装。

2。

6、变配电设备安装。

2.7、调试、交工验收.3、本工程的电管采用PVC和焊接钢管，电管的敷设应按图对照现场实际情况，与土建紧密配合,避免影响建筑结构质量和进度的情况发生.4、PVC电管的存放应避免暴晒、远离热源，上部不得重压以防弯曲变形。

5、PVC电管采用承插胶水粘接。

施工时管子配件内口,外壁应干净、干燥、插入深度应达到要求，找正方向,粘接处没达到强度前不得搬动管子。

6、按规范管子连接超过一定长度时，应设置过路盒，暗敷于砼层内的管子应置于两层钢筋中间，弯曲半径不小于10D,并且要固定牢固.暗敷于墙内时，其顶面水泥砂抹面厚度不小于 l5mm，经过构筑物的沉降缝，应设置补偿装置。

7、焊接钢管的敷设应符合不列条件:A、钢管不应有折扁和裂缝，管内应无铁屑及毛刺,切断应平整，管口光滑。

B、采用丝扣连接时，管端螺纹长度不应小于管接头长度的1/2.C、采用套管连接时,套管长度宜为管外径的 1.5-3倍，管与管对口处应位于套管中心。

套管采用焊接时,焊缝应牢固严密。

8、防雷接地A、利用基础四根主筋环形焊通，引上线利用柱内两根主筋。

其焊接应采用搭接焊。

焊接长度：圆钢直径的6倍双面焊;扁钢宽度的2倍(不少于三个棱边）.B、屋面采用φ12镀锌圆钢作避雷网，圆钢应平直，支持件间距宜为0。

5—1。

5m，采用螺栓卡接固定。

9、电缆导线敷设时，应采用用转盘顺势缓慢敷设，严禁扭结损伤电缆导线。

10、导线的相色应易于区分;同一建筑相色相同，PE线为黄绿双色，零线用淡蓝色导线.敷设完毕后用500V兆欧表对其进行绝缘测试，测试过程及数据由监理（业主)监督认可.PVC电管施工完毕，自检后隐蔽前必须由监理(业主)检查认可，并办理好技术资料签证.11、当条件具备时，方可进行灯具等电器具安装.安装时要注意保护已完工的土建、装饰产品。

电气安装工程施工方案_2一、前言电气安装工程是现代建筑中不可或缺的重要一环。

本文将详细介绍电气安装工程的施工方案，涵盖工程前期准备、施工流程、质量控制等方面，以确保工程的顺利进行和质量达标。

二、工程前期准备1.准备物料和设备–根据设计要求，准确清单所需的电气材料和设备，确保质量和数量无误。

–确保施工现场有足够的材料存放空间，避免造成施工过程中的频繁运输。

2.施工人员–确保施工人员具备相关资质和技能，根据工程规模合理安排施工队伍，确保各项工作有序进行。

3.施工计划–制定详细的施工计划，包括工程进度、工序安排、质量要求等，合理安排施工顺序，明确各项工作任务和时间节点。

三、施工流程1.布线安装–根据设计图纸和实地情况，进行电缆槽、电缆沟及导管的布置。

–按照规范要求进行电缆铺设、接线等作业，确保线缆的安全可靠。

2.电气设备安装–安装各类配电箱、开关插座等电气设备，并与电源连接。

–按照要求进行接地处理，确保设备的使用安全。

3.灯具及照明系统安装–安装各类灯具、照明设备，调试并连接电源。

–对照明系统进行整体测试，确保照明效果良好、用电安全。

四、质量控制1.现场巡检–定期对施工现场进行巡视，确保施工进度与计划一致，及时发现和解决问题。

2.质量把关–严格按照设计要求施工，确保电气安装符合标准和规范。

–对关键工序进行重点检查，保证工程质量达标。

3.验收–完成施工工作后，对电气设备和线路进行全面验收，确保设备正常运行。

–进行验收记录和报告，由专业人员进行最终验收，并出具合格报告。

五、总结本文详细介绍了电气安装工程的施工方案，从工程前期准备到施工流程及质量控制的各个环节进行了全面的论述。

只有合理的施工方案和严格的质量控制，才能保证工程的顺利进行和质量的达标。

希望本文可以对电气安装工程的相关人员提供指导和参考，确保工程安全、高效地进行。

电气安装暗敷管线施工方法规程（15篇范文）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!电气安装暗敷管线施工方法规程（15篇范文）【第1篇】电气安装暗敷管线施工方法规程电气安装暗敷管线施工方法1.施工工序:灯位、开关插座定位→线管、箱盒制作安装→穿线→灯具开关、插座、配电箱安装→接线、测试→通电运行2.安装方法:a.预埋墙、楼板线管时，预先测量放线及弯好定型弯头(弯曲度不小于管子直径的6倍)，并套好丝牙，做好标志，以便日后作为疏通管盒之用。

（完整版）三措⼀案Xxxxxxx项⽬35kV电⼒接⼊系统送出线路⼯程110kVXXX电站进站电⽓安装施⼯“三措⼀案”⽅案XXXX公司⼆〇⼆〇年六⽉批准⼈：审核⼈：编制⼈：⽅案内容⼀、⼯程概况：主要施⼯内容：1.设备安装：35kV配电室内的35kV I母3522国光I线间隔、35kV II母3524国光II线间隔内电缆进线；包括不限于⾼压柜、设备基础槽钢、防雷、接地、桥架、电缆沟⽀架制作安装、零序电流互感器更换（原互感器型号：LXK-φ120 100/5A 10P级西电陕西陕开电器集团有限公司⽣产，更换为：LXK-φ180 150/5A 10P 级西安西特电器有限公司⽣产）、电缆沟盖板、电缆、封闭母线槽、⾦属防⽕桥架、电缆终端头制作及耐压试验，配电室内供电验收所必备的备品备件等为完成本⼯程所需的所有⼯作。

2.⼟建：包括电⽓总平⾯中管沟开挖回填、图纸范围内电⼒排管敷设、过路套管安装、所有⼯井、井盖、动⼒箱基础砌筑等属于变配电总体⼯程之内的⼟建⼯作。

施⼯⽬标：保证质量、保证⼯期、控制成本、安全⽂明施⼯、按时送电。

计划⼯期：2020年06⽉12⽇⾄2020年06⽉25⽇。

⼆、组织措施：成⽴施⼯项⽬部：项⽬经理：XX (负责本⼯程的全部领导⼯作，为本⼯程的第⼀安全责任⼈)；项⽬总⼯：XX （负责技术、质量⼯作）；安全员：XXX（协助项⽬经理做好现场安全管理与监督⼯作）技术员：XXX (全⾯落实本⼯程的技术管理⼯作)；材料员：XXXX (材料管理与分发)；质检员： XXXX （负责本⼯程的施⼯质量⼯作，保证⼯程质量达到合格标准)；资料员：XXX (负责现场各类资料的收集和管理⼯作)；施⼯⼈员安排：⼟建14⼈，电⽓5⼈。

⼟建施⼯负责⼈：XXX电话：XXXX电⽓施⼯负责⼈：XXXX电话：XXXXX⼯作班成员：XXXXXX现场施⼯负责⼈：XXXX职责：1、正确安全的组织⼯作。

2、负责检查⼯作票所列安全措施是否正确完备和⼯作许可⼈所做的安全措施是否符合现场的实际条件，必要时予以补充。

强电工程施工程序及施工方法、技术要求该工程电气安装工程质量要求高，很大部分配合土建预留、预埋，为确保工程质量和进度，施工前必须认真熟悉图纸，施工中要精心组织，合理安排，其施工程序如下：预留预埋→基础支架制作安装→配电箱柜安装→电缆敷设及管内穿线→灯具开关插座安装→调试→灯具、电机试调试压→单机调试→联动调试→竣工验收。

施工方法及技术要求1 预留预埋施工前要认真熟悉图纸，并密切配合好土建施工进度，做到预留预埋一次到位，位置准确无误，严禁漏留少埋。

（1）钢管暗配：1）安装时尽量减少弯曲和交叉，钢管不应有穿孔裂缝，显著的凹凸不平及严重锈蚀现象，管内壁光滑无毛刺，管口应刮光，管内壁应刷防锈漆。

暗配管弯曲时弯曲半径不应小于管外径的6 倍，埋设时地下或混凝土楼板内不应小于管径的10 倍，且弯曲不应出现裂缝或显著的凹痕等现象。

暗配管连接宜采用管外焊接，安装时，连接管的对口处应在套管的中心位置，套管的长度为连接管外径的1.5~3 倍，焊接口应牢固严密。

埋入混凝土的钢管，离表面的净距不小于15mm，在砖墙内剔槽敷设时，必须用强度不低于C10 的水泥砂浆抹面保护。

管道超过下列长度，应加设接线盒。

无弯时 30m 有一个弯时 20m有两个弯时 15m 有三个弯时 8m配管埋入土层内应刷两层沥青。

2）预留空洞：预留洞应在土建绑轧钢筋前确定好位置，根据箱体设备几何尺寸，高度留出洞的大小及位置。

3）接线盒、开关、插座盒，暗设于楼板层内，混凝土墙体及混凝土柱内的接线盒、开关盒、插座盒的安装应于土建施工同步进行，钢管进入接线盒时，暗配管可采用点焊固定，其间用ф6 圆钢作接地跨接，跨接搭接长度不小于钢筋直径的6 倍，且双面焊。

管口露出箱内不小于5mm，与设备连接的钢管引出地面后，管口就应认真保护，防止异物进入导致堵塞。

（2） PVC 管暗配1）PVC 管口应平整光滑，管与管及箱盒等之间连接时应采用专用胶合剂，接口应牢固，进入箱盒的深度为管外径的1.1 倍。

电气安装工程施工方法及技术措施电气安装工程施工方法及技术措施1. 引言电气安装工程施工是指按照设计要求，进行电气设备的安装、调试和验收的一系列工作。

在电气安装工程施工过程中，需要遵循一定的方法和采取相应的技术措施，以确保工程的质量和安全。

本文将介绍电气安装工程施工的一些常用方法和技术措施。

2. 施工方法2.1 预处理工作在进行电气安装工程施工前，应进行必要的预处理工作，包括施工图纸的审核、材料和设备的准备、施工计划的制定等。

预处理工作的目的是确保施工过程的顺利进行。

2.2 基础施工电气设备安装的基础是电气设备基础的施工。

基础施工包括基础的测量、挖掘、模板制作、钢筋绑扎等工作。

基础施工的质量直接影响到后续设备的安装和使用。

2.3 设备安装设备安装是电气安装工程施工的关键环节，包括电缆敷设、线槽安装、开关插座安装等。

在设备安装过程中，需遵循安装规范，确保设备的安装质量和使用安全。

2.4 接地和绝缘接地和绝缘是保证电气设备正常运行的重要措施。

在施工过程中，需要进行地网的布置、设备的接地、绝缘材料的使用等工作，以确保设备的接地和绝缘良好。

2.5 线路敷设线路敷设是电气安装工程的重要环节。

在进行线路敷设时，应根据设计要求，合理规划线路走向，保证线路的安全可靠。

2.6 调试和验收电气安装工程施工完成后，需进行设备的调试和验收工作。

调试工作包括设备的开机测试、运行情况的检查等，验收工作包括设备的功能验收和安全验收等。

3. 技术措施3.1 安全措施在电气安装工程施工过程中，安全是首要考虑的因素。

施工人员应遵循工作安全规范，佩戴必要的防护用具，防止触电、火灾等事故的发生。

3.2 质量控制质量控制是确保施工工程质量的关键。

应采取严格的质量控制措施，包括设备的质量验收、材料的质量检验、施工过程中的质量监控等。

3.3 环境保护电气安装工程施工过程中，应注重环境保护。

应采取相应措施，防止噪音、粉尘等污染物的排放，保护施工现场的环境。
